1 Badger Meter Europa Przepływomierze masowe Coriolisa

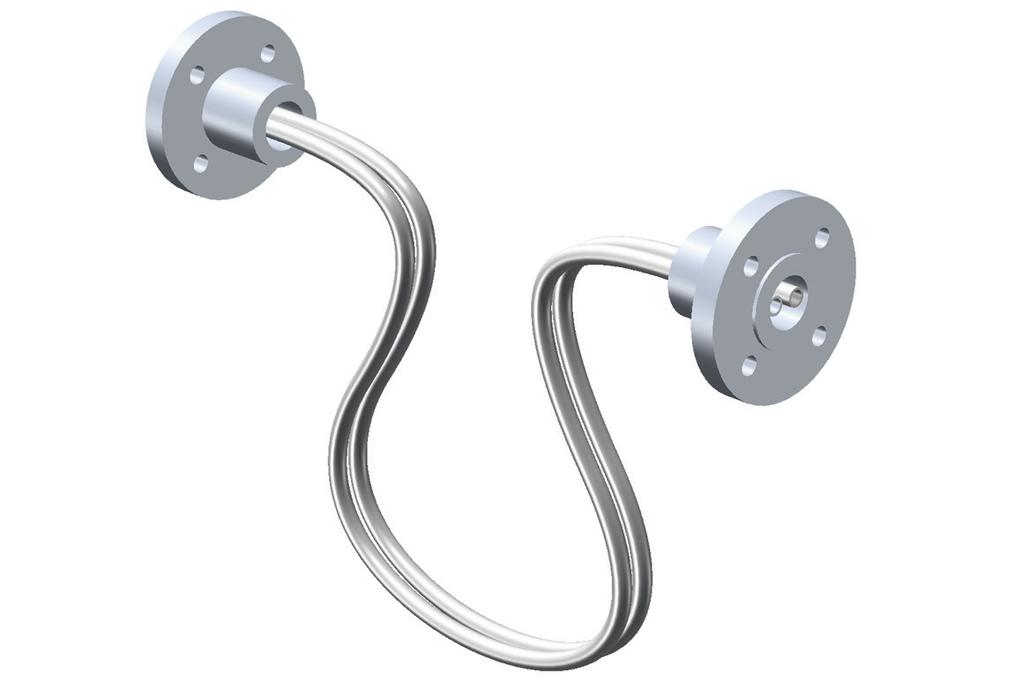

2 2 Przepływomierze masowe Coriolisa Przepływomierze masowe Coriolisa przeznaczone są do bezpośredniego i ciągłego pomiaru przepływu masy przepływających cieczy niezależnie od ich przewodności, gęstości, temperatury, ciśnienia i lepkości w przemyśle spożywczym, chemicznym i petrochemicznym. Doskonale nadają się do pomiaru chemikaliów, płynnej żywności, zawiesin, melasy, farb, lakierów,past, itp. Zasada pomiaru Zasada pomiaru w przepływomierzu masowym Coriolisa opiera się na zjawisku zwanym siłą Coriolisa, działającą na ciało przybliżające się lub oddalające od osi obrotu w układzie obrotowym. Symetrycznie ułożone rury pomiarowe 1 i 2 wprawiane są w drgania w osiach X i Y. Siła Coriolisa powoduje zmianę faz amplitudy drgań między częścią napływową i odpływową. Wynikająca różnica faz mierzona jest przez czujniki elektrodynamiczne i jest proporcjonalna do natężenia przepływu mierzonej masy. y w v Przekrój poprzeczny rury Masa Prędkość kątowa Prędkość przepływu Q Kc 1 and 2 RS 1, RS 2 Przepływ Siła Coriolisa Rury pomiarowe Czujniki 2 RS 1 Kc Q RS 2 w A M 1 x w v= w Kc Q A

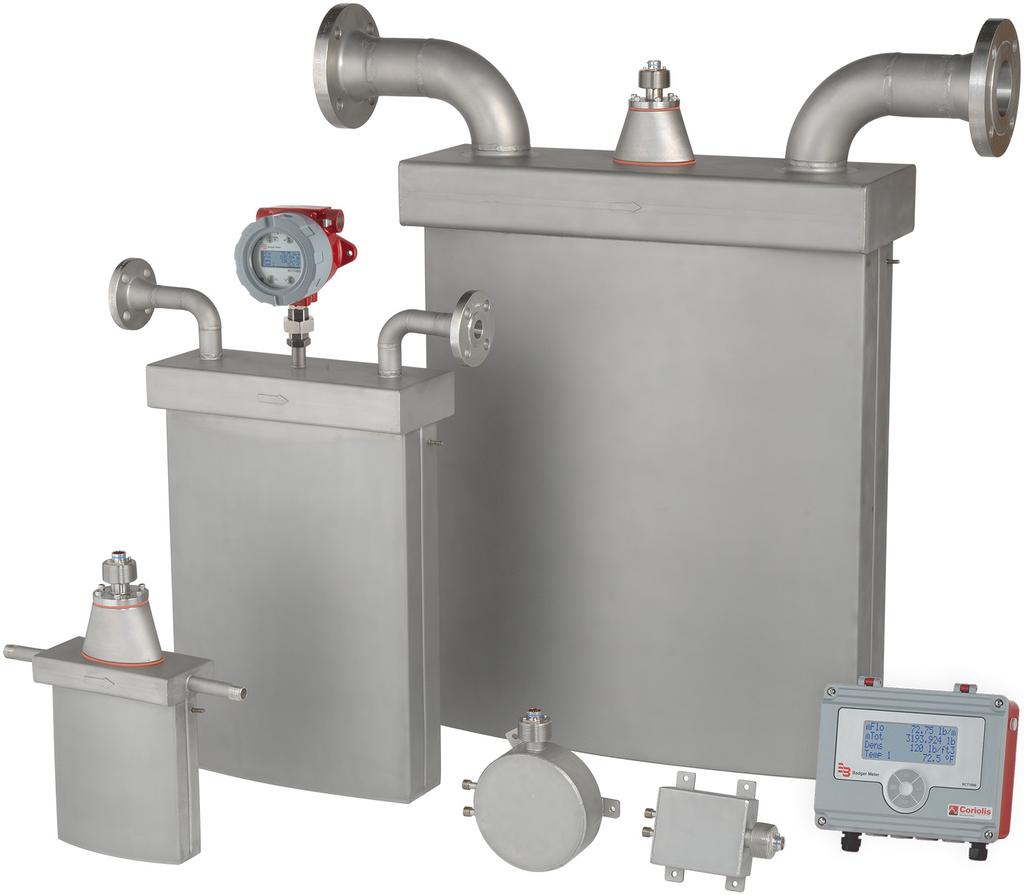

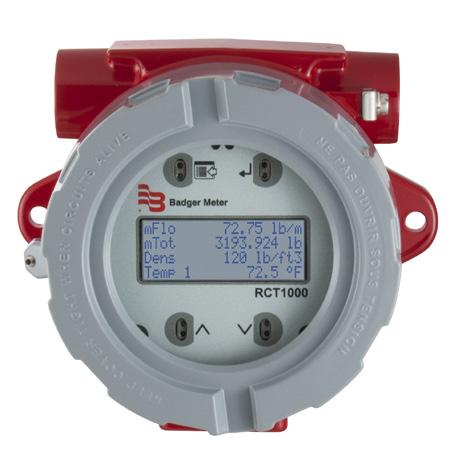

3 3 Przepływomierze masowe Coriolisa RCT1000 Przetwornik do stref zagrożonych wybuchem Przepływomierz masowy Coriolisa Badger Meter RCT1000 mierzy natężenie przepływu przez bezpośredni pomiar masy cieczy w szerokim zakresie temperatur i z dużą dokładnością. Dla cieczy niejednorodnych składających się z dwóch składników lub cieczy z zawiesiną, przepływomierz Specyfikacja RCT1000 może określić stężenie i masę każdego składnika bazując na pomiarze gęstości. Ponadto, otwarty układ przepływu pozwala na pomiar takich cieczy jak szlamy i inne lepkie, nieprzewodzące ciecze które są trudne do pomiaru przez inne technologie. Jednoczesny pomiar: Przepływu masy Gęstości Temperatury Średnica 1,6 76,2 mm (1/16 3 ) Dokładność Stabilność zera Powtarzalność Zakres temperatury procesu Materiały mokre Aplikacje Ciecze: do± 0,1% natężenia przepływu do± 0,025% pełnej skali do± 0,05% natężenia przepływu C Stal nierdzewna 316L Gęstość: do± 0,0005 g/cm 3 Strefy bezpieczne i strefy zagrożone wybuchem Zalety: Niezakłócony przepływ Łatwy w obsłudze i bez części ruchomych ModBus RTU, ModBus TCP/IP, HART, EtherNet I/P Zaawansowane narzędzia diagnostyczne Dozownik i regulator PID Zaawansowane oprogramowanie

4 4 Aplikacje W przeciwieństwie do wielu technologii pomiarowych, przepływomierze masowe Coriolisa mierzą bezpośrednio i dokładnie przepływ masy cieczy w szerokim zakresie temperatur i lepkości. Przepływomierz Coriolisa i zasada pomiaru czynią z niego wyjątkowe urządzenie w pomiarze: Chemikalia Pokarm dla zwierząt Tekstylia Regulacja spalania Asfalt Olejów jadalnych i tłuszczy Homogenicznych zawiesin i szlamów Środków adhezyjnych, klejów i spoin Powłok i utwardzaczy Farb, aromatów, witamin i innych dodatków Olejów i paliw Stanowiska testowe silników

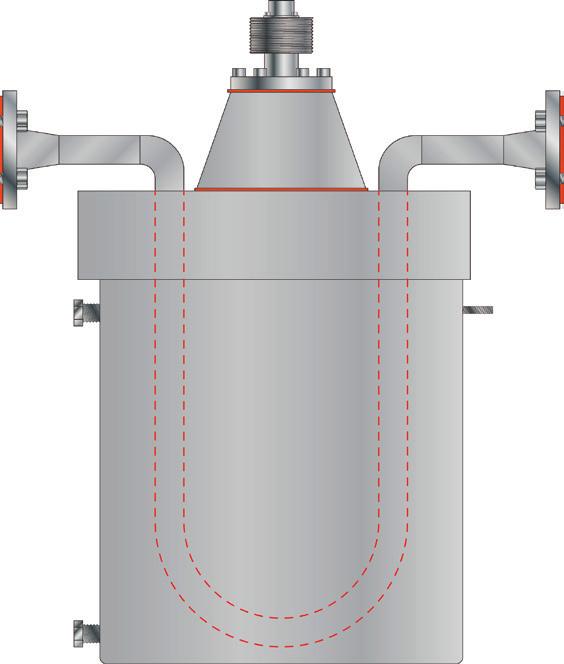

5 5 Zasada pomiaru Przepływomierze Coriolisa mierzą jednocześnie przepływ masy, gęstość i temperaturę. W trakcie przepływu cieczy przez wibrującą rurę, siły indukowane przez przepływ powodują jej odchylanie. Te małe odchylenia są mierzone przez odpowiednio umieszczone czujniki. Wynikiem tego jest przesunięcie fazowe pomiędzy sygnałami czujników, wprost proporcjonalne do natężenia przepływu masy. Zmiana gęstości cieczy powoduje zmiany częstotliwości rezonansowej która jest również mierzona przez czujniki. Temperatura jest mierzona przez wewnętrzny czujnik RTD w celu obliczenia efektu cieplnego mającego wpływ na częstotliwość wibracji rury. Rodzaj pomiaru Przepływ masy Gęstość Temperatura Okreśony z przesunięcia fazowego pomiędzy cewkami pomiarowymi na wejściu i wyjściu Określona z częstotliwości wibracji Mierzona i użyta do korekcji dla zmian w sztywności wibrujących rur Działanie (Układ U-Tube) Wlot Wylot Cewki pomiarowe Rury-U Cewka wzbudzająca Przesunięcie fazowe BRAK PRZEPŁYWU Widok z dołu PRZEPŁYW Widok z dołu Δ T = 0 Δ T > 0 Pomiar gęstości DUŻA GĘSTOŚĆ MAŁA GĘSTOŚĆ Przepływomierz masowy Coriolisa RCT1000 operuje na małych częstotliwościach które redukują formowanie się pęcherzy powietrza w cieczach z obecnością powietrza. Takie działania utrzymuje ciecz bardziej homogeniczną i powoduje mniejsze błędy odczytu.

6 6 Regulacja i integracja Przetworniki RCT1000 zapewniają wiele możliwości integracji wyjść przepływomierza w nowych i istniejących instalacjach. Funkcjonalność dozownika i regulatora PID umożliwia regulację takich urządzeń jak zawory poprzez wykorzystanie wyjść cyfrowych lub analogowych. Wyjścia cyfrowe mogą być zaprogramowane do wskazywania alarmu niskiego i wysokiego przepływu. Opcje sieciowe EtherNet/IP ModBus TCP/IP ModBus RTU HART Sygnały wyjściowe Częstotliwość Impulsy PWM 4 20 ma (3 szt.) Szybka konfiguracja Łatwy odczyt Wyświetlacz LCD Montaż kompaktowy lub rozdzielny Przykład regulacji w pętli PID Zawiesiny są używane w wielu produktach ale odpowiednia mieszanka musi być kontrolowana. W trakcie pompowania zawiesiny przez przepływomierz Coriolisa firmy Badger Meter, przepływomierz mierzy stężenie procentowe. Bazując na tym pomiarze, regulator PID w przetworniku RCT1000 będzie regulował dodawanie wody do mieszalnika aby zapewnić odpowiednie stężenie. W połączeniu z regulatorem PID, przetwornik RCT1000 może również dostarczyć sygnał analogowy lub połączenie sieciowe do ciągłego monitoringu procentowej zawartości cząstek stałych jak równie przekazywanie informacji o natężeniu przepływu do sterowni. Zawór regulacyjny Research Control Proszek gruboziarnisty Wodociąg 4-20 ma (prąd #1) Regulacja zawiesiny do % cząstek Wsad Mieszalnik % cząstek (gęsstość) regulator PID Czujnik RCS 4-20 ma (prąd #2) Sygnał przepływu masy do sterowni Przetwornik RCT1000

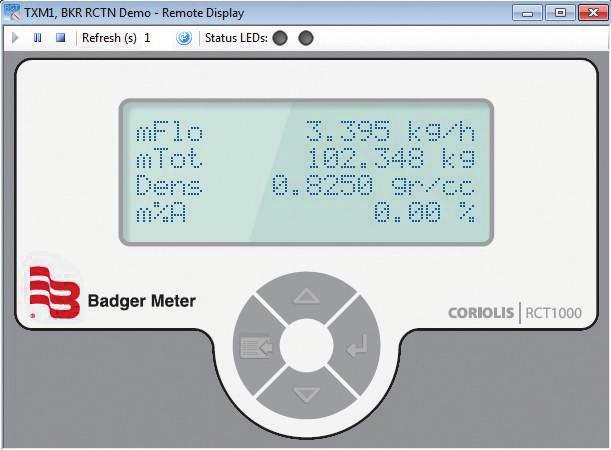

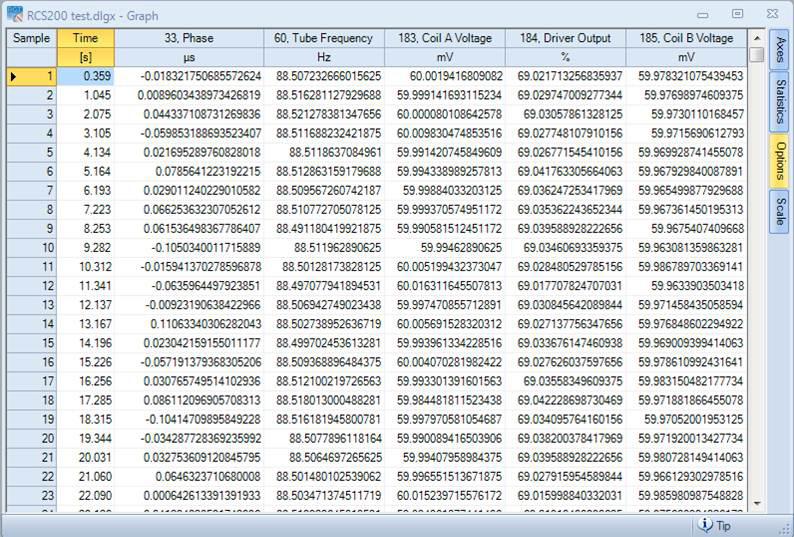

7 7 Oprogramowanie RCT Rejestracja danych Trendowanie System weryfikacji HealthTrack Trendy graficzne Każdy przepływomierz masowy Coriolisa RCT1000 dostarczany jest z oprogramowaniem RCT. Oprogramowanie jest szczególnie przeznaczone do dostarczenia użytkownikowi maksymalnej funkcjonalności i łatwości użycia. Poprzez możliwość szybkiego dostępu do konfiguracji parametrów pomiaru przez oprogramowanie RCT lub interfejs LCD w przetworniku, przepływomierz może być skonfigurowany i uruchomiony w ciągu kilku minut. Rejestracja danych Oprogramowanie RCT oferuje znacznie więcej niż opcje konfiguracji. Użytkownik ma możliwość uzyskania zaawansowanych danych z rejestratora oraz analizy trendu jak również weryfikacji systemu dostarczanej przez funkcję HealthTrack. Weryfikacja systemu HealthTrack Zewnętrzny wyświetlacz
