Przepływomierze termiczne do pomiaru przepływu gazów NFT64, NFT65

Transkrypt

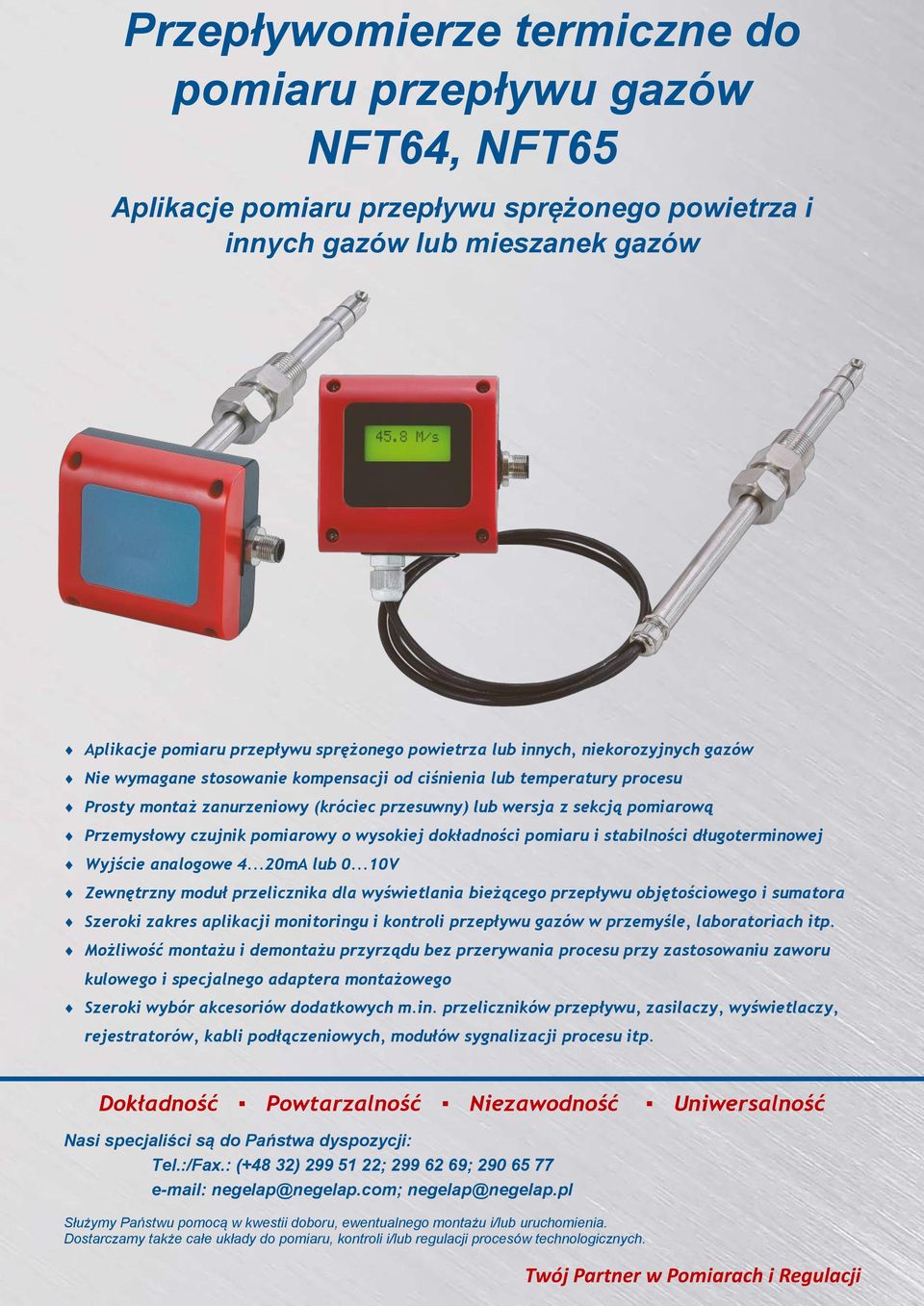

1 Przepływomierze termiczne do pomiaru przepływu gazów NFT64, NFT65 Aplikacje pomiaru przepływu sprężonego powietrza i innych gazów lub mieszanek gazów Aplikacje pomiaru przepływu sprężonego powietrza lub innych, niekorozyjnych gazów Nie wymagane stosowanie kompensacji od ciśnienia lub temperatury procesu Prosty montaż zanurzeniowy (króciec przesuwny) lub wersja z sekcją pomiarową Przemysłowy czujnik pomiarowy o wysokiej dokładności pomiaru i stabilności długoterminowej Wyjście analogowe mA lub V Zewnętrzny moduł przelicznika dla wyświetlania bieżącego przepływu objętościowego i sumatora Szeroki zakres aplikacji monitoringu i kontroli przepływu gazów w przemyśle, laboratoriach itp. Możliwość montażu i demontażu przyrządu bez przerywania procesu przy zastosowaniu zaworu kulowego i specjalnego adaptera montażowego Szeroki wybór akcesoriów dodatkowych m.in. przeliczników przepływu, zasilaczy, wyświetlaczy, rejestratorów, kabli podłączeniowych, modułów sygnalizacji procesu itp. Dokładność Powtarzalność Niezawodność Uniwersalność Nasi specjaliści są do Państwa dyspozycji: Tel.:/Fax.: (+48 32) ; ; negelap@negelap.com; negelap@negelap.pl Służymy Państwu pomocą w kwestii doboru, ewentualnego montażu i/lub uruchomienia. Dostarczamy także całe układy do pomiaru, kontroli i/lub regulacji procesów technologicznych. Twój Partner w Pomiarach i Regulacji

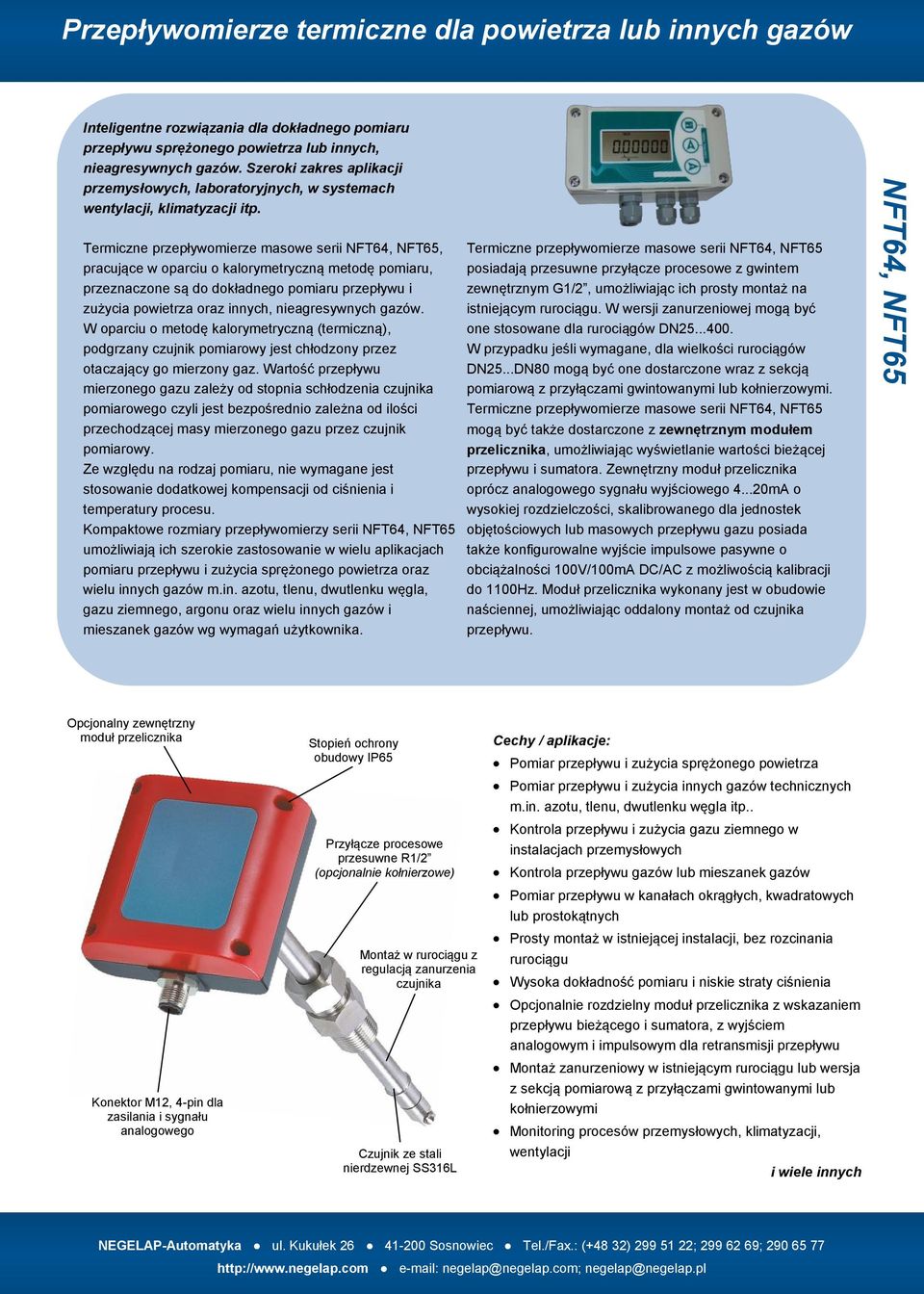

2 Inteligentne rozwiązania dla dokładnego pomiaru przepływu sprężonego powietrza lub innych, nieagresywnych gazów. Szeroki zakres aplikacji przemysłowych, laboratoryjnych, w systemach wentylacji, klimatyzacji itp. Termiczne przepływomierze masowe serii NFT64, NFT65, pracujące w oparciu o kalorymetryczną metodę pomiaru, przeznaczone są do dokładnego pomiaru przepływu i zużycia powietrza oraz innych, nieagresywnych gazów. W oparciu o metodę kalorymetryczną (termiczną), podgrzany czujnik pomiarowy jest chłodzony przez otaczający go mierzony gaz. Wartość przepływu mierzonego gazu zależy od stopnia schłodzenia czujnika pomiarowego czyli jest bezpośrednio zależna od ilości przechodzącej masy mierzonego gazu przez czujnik pomiarowy. Ze względu na rodzaj pomiaru, nie wymagane jest stosowanie dodatkowej kompensacji od ciśnienia i temperatury procesu. Kompaktowe rozmiary przepływomierzy serii NFT64, NFT65 umożliwiają ich szerokie zastosowanie w wielu aplikacjach pomiaru przepływu i zużycia sprężonego powietrza oraz wielu innych gazów m.in. azotu, tlenu, dwutlenku węgla, gazu ziemnego, argonu oraz wielu innych gazów i mieszanek gazów wg wymagań użytkownika. Termiczne przepływomierze masowe serii NFT64, NFT65 posiadają przesuwne przyłącze procesowe z gwintem zewnętrznym G1/2, umożliwiając ich prosty montaż na istniejącym rurociągu. W wersji zanurzeniowej mogą być one stosowane dla rurociągów DN W przypadku jeśli wymagane, dla wielkości rurociągów DN25...DN80 mogą być one dostarczone wraz z sekcją pomiarową z przyłączami gwintowanymi lub kołnierzowymi. Termiczne przepływomierze masowe serii NFT64, NFT65 mogą być także dostarczone z zewnętrznym modułem przelicznika, umożliwiając wyświetlanie wartości bieżącej przepływu i sumatora. Zewnętrzny moduł przelicznika oprócz analogowego sygnału wyjściowego mA o wysokiej rozdzielczości, skalibrowanego dla jednostek objętościowych lub masowych przepływu gazu posiada także konfigurowalne wyjście impulsowe pasywne o obciążalności 100V/100mA DC/AC z możliwością kalibracji do 1100Hz. Moduł przelicznika wykonany jest w obudowie naściennej, umożliwiając oddalony montaż od czujnika przepływu. Opcjonalny zewnętrzny moduł przelicznika Konektor M12, 4-pin dla zasilania i sygnału analogowego Stopień ochrony obudowy IP65 Przyłącze procesowe przesuwne R1/2 (opcjonalnie kołnierzowe) Montaż w rurociągu z regulacją zanurzenia czujnika Czujnik ze stali nierdzewnej SS316L Cechy / aplikacje: Pomiar przepływu i zużycia sprężonego powietrza Pomiar przepływu i zużycia innych gazów technicznych m.in. azotu, tlenu, dwutlenku węgla itp.. Kontrola przepływu i zużycia gazu ziemnego w instalacjach przemysłowych Kontrola przepływu gazów lub mieszanek gazów Pomiar przepływu w kanałach okrągłych, kwadratowych lub prostokątnych Prosty montaż w istniejącej instalacji, bez rozcinania rurociągu Wysoka dokładność pomiaru i niskie straty ciśnienia Opcjonalnie rozdzielny moduł przelicznika z wskazaniem przepływu bieżącego i sumatora, z wyjściem analogowym i impulsowym dla retransmisji przepływu Montaż zanurzeniowy w istniejącym rurociągu lub wersja z sekcją pomiarową z przyłączami gwintowanymi lub kołnierzowymi Monitoring procesów przemysłowych, klimatyzacji, wentylacji i wiele innych

3 DANE TECHNICZNE ZAKRESY POMIAROWE / WARUNKI POMIARU Metoda pomiarowa termiczna (kalorymetryczna) Czujnik pomiarowy 2 x czujnik silikonowy Mierzone media powietrze, inne gazy wg wymagań (m.in. N2, O2, CO2, Ar, gaz ziemny) itp. Zakresy pomiarowe m/s 2m/s; 10m/s; 20m/s; 40m/s; 60m/s objętościowo zależnie od średnicy rurociągu; kalibracji i rodzaju mierzonego gazu Warunki kalibracji wg DIN1343 (0 o C; 1013,25mbar); opcja wg DIN1945, ISO1217 (20 o C, 1000mbar) Dokładność pomiaru ±2% rdg ±0,05%FS (wymagane prawidłowe pozycjonowanie czujnika; odchyłka <2 o ) WARUNKI PROCESU / OTOCZENIA Mierzone gazy powietrze i inne nieagresywne gazy i/lub mieszanki gazów Temperatura procesu 0 80 o C dla NFT64; o C dla NFT65 otoczenia 0 50 o C przechowywania o C Wilgotność otoczenia %, bez kondensacji Ciśnienie procesu max. 10bar MONTAŻ ELEKTRYCZNY Napięcie zasilania 24VDC ±10% pobór prądu 150mA dla 24VDC zabezpieczenie przed zmianą polaryzacji, nad napięciowe Sygnał wyjściowy 3-przew mA, VDC obciążalność wyjścia 500Ω dla wyjścia ma; 10kΩ dla wyjścia V Konfiguracja / kalibracja czujnik przepływu potencjometry korekty zera / zakresu ±10% moduł przelicznika z przycisków (pełna konfiguracja, kalibracja, korekta, zmiana parametrów) Przyłącza elektryczne konektor M12, 4-pin lub dławik kablowy (zasilanie + wyjścia analogowe) Wyświetlacz (opcja) zintegrowany LCD z podświetleniem, wys. cyfry 5,56mm, wskazanie m/s moduł przelicznika LCD, naścienny IP65, skalowanie wg wymagań np. Nm 3 /h, Nl/min itp. Moduł przelicznika wyjście analogowe mA, pasywne, izolowane galwanicznie; dla przepływu w Nm 3 /h lub innych wyjście impulsowe pasywne, max. 100V/100mA DC/AC; max. częstotliwość 1100Hz napięcie zasilania 24VDC ±10% do zasilania NFT... (dla innych czujników możliwość zasil VDC) wyświetlacz LCD, max. 7-cyfr dla przepływu bieżącego; max. 9-cyfr dla sumatora obsługa / konfiguracja pełna konfiguracja pryz użyciu przycisków MONTAŻ MECHANICZNY Przyłącze procesowe R1/2, króciec przesuwny opcja inny gwint przyłącza przesuwnego, przesuwny kołnierz montażowy Montaż czujnika bezpośrednio np. w rurociągu lub przy użyciu sekcji pomiarowej Długość zanurzenia czujnika max. 200mm, regulowana, zależnie od przyłącza montażowego Materiały obudowa elektroniki tworzywo PC (PC110), ognioodporne czujnik pomiarowy stal nierdzewna SS304 / SS316 przyłącze procesowe stal nierdzewna SS316 kabel czujnika (NFT65) izolacja teflonowa Stopień ochrony IP65 dla obudowy elektroniki Opcje / akcesoria montażowe zawór kulowy, sekcja pomiarowe, przyłącza montażowe, kołnierz przesuwny itp. Waga NFT64 ok. 332g bez wyświetlacza / ok. 396g z wyświetlaczem NFT65 ok. 371g bez wyświetlacza / ok. 435g z wyświetlaczem APROBATY / ZATWIERDZENIA Certyfikat CE EN :2006; EN :2006; EN 55011:2009/A1:2010 IEC :2008; IEC :2006/A1:2007/A2:2010; IEC :2009 Kalibracja certyfikat kalibracji przyrządu wg ISO w dostawie

4 WYMIARY Dławik kablowy (opcja) Dławik kablowy (opcja) Gniazdo M12, 4-pin (zasilanie, wyjścia) Kabel czujnika, standard 2m (opcja 5m) PODŁĄCZENIE ELEKTRYCZNE Konektor M12 (zasilanie + sygnały) Dławik kablowy (zasilanie + sygnały) - opcja Podłączenie modułu przelicznika

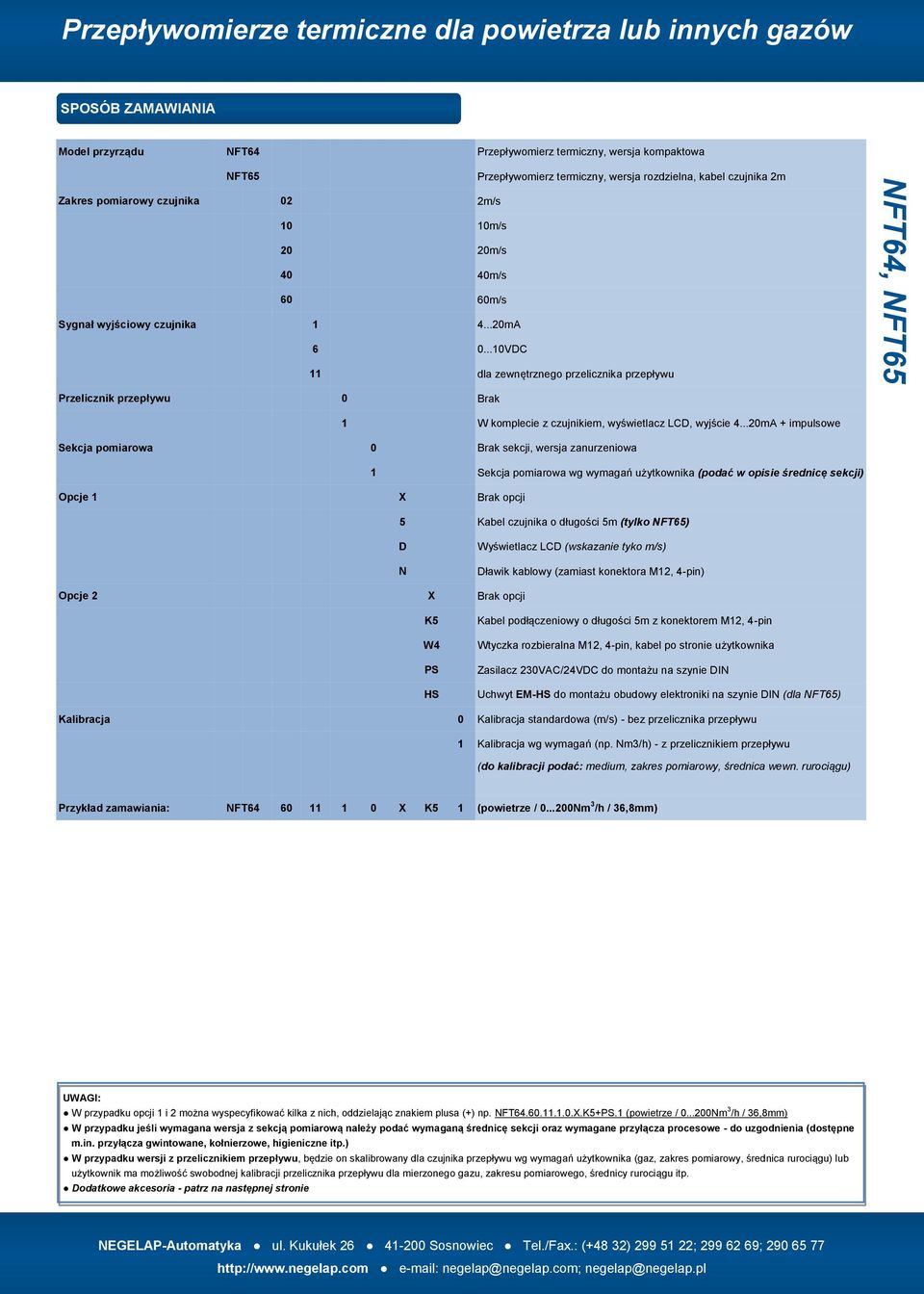

5 SPOSÓB ZAMAWIANIA Model przyrządu NFT64 Przepływomierz termiczny, wersja kompaktowa NFT65 Przepływomierz termiczny, wersja rozdzielna, kabel czujnika 2m Zakres pomiarowy czujnika 02 2m/s 10 10m/s 20 20m/s 40 40m/s 60 60m/s Sygnał wyjściowy czujnika mA VDC 11 dla zewnętrznego przelicznika przepływu Przelicznik przepływu 0 Brak 1 W komplecie z czujnikiem, wyświetlacz LCD, wyjście mA + impulsowe Sekcja pomiarowa 0 Brak sekcji, wersja zanurzeniowa 1 Sekcja pomiarowa wg wymagań użytkownika (podać w opisie średnicę sekcji) Opcje 1 X Brak opcji 5 Kabel czujnika o długości 5m (tylko NFT65) D N Wyświetlacz LCD (wskazanie tyko m/s) Dławik kablowy (zamiast konektora M12, 4-pin) Opcje 2 X Brak opcji K5 W4 PS HS Kabel podłączeniowy o długości 5m z konektorem M12, 4-pin Wtyczka rozbieralna M12, 4-pin, kabel po stronie użytkownika Zasilacz 230VAC/24VDC do montażu na szynie DIN Uchwyt EM-HS do montażu obudowy elektroniki na szynie DIN (dla NFT65) Kalibracja 0 Kalibracja standardowa (m/s) - bez przelicznika przepływu 1 Kalibracja wg wymagań (np. Nm3/h) - z przelicznikiem przepływu (do kalibracji podać: medium, zakres pomiarowy, średnica wewn. rurociągu) Przykład zamawiania: NFT X K5 1 (powietrze / Nm 3 /h / 36,8mm) UWAGI: W przypadku opcji 1 i 2 można wyspecyfikować kilka z nich, oddzielając znakiem plusa (+) np. NFT X.K5+PS.1 (powietrze / Nm 3 /h / 36,8mm) W przypadku jeśli wymagana wersja z sekcją pomiarową należy podać wymaganą średnicę sekcji oraz wymagane przyłącza procesowe - do uzgodnienia (dostępne m.in. przyłącza gwintowane, kołnierzowe, higieniczne itp.) W przypadku wersji z przelicznikiem przepływu, będzie on skalibrowany dla czujnika przepływu wg wymagań użytkownika (gaz, zakres pomiarowy, średnica rurociągu) lub użytkownik ma możliwość swobodnej kalibracji przelicznika przepływu dla mierzonego gazu, zakresu pomiarowego, średnicy rurociągu itp. Dodatkowe akcesoria - patrz na następnej stronie

6 AKCESORIA DODATKOWE Akcesoria Kod zamówienia / Nazwa Opis Cechy ELEMENTY MOCUJĄCE EM-KMPC Przesuwny kołnierz montażowy, dla systemów klimatyzacji i/lub wentylacji, tworzywo PC Materiał: tworzywo PC Średnica zewn.: 62mm Mocowanie: 4 otwory x fi.4mm Montaż: w kanale montaż czujnika w kanale itp. regulowana długość zanurzenia czujnika pomiarowego EM-KMSS Przesuwny kołnierz montażowy, dla systemów klimatyzacji i/lub wentylacji, stal nierdzewna Materiał: tworzywo PC Średnica zewn.: 55mm Mocowanie: 3 otwory x fi.6mm montaż czujnika w kanale itp. regulowana długość zanurzenia czujnika pomiarowego EM-KP Przyłącze przesuwne z gwintem zewnętrznym R1/2 ; opcjonalnie inny gwint Materiał: stal nierdzewna SS304 lub SS316L Przyłącze instalacji: R1/2 Wysokość: ~55mm montaż czujnika w rurociągu, kanale itp. regulowana długość zanurzenia czujnika pomiarowego wysoka szczelność połączenia EM-HS Uchwyt do montażu obudowy elektroniki na szynie DIN, dla wersji z czujnikiem rozdzielnym Materiał: stal nierdzewna SS304 Wymiary: 77,4 x 42mm montaż obudowy elektroniki na szynie DIN (dla przyrządów w wersji rozdzielnej) EM-HW Uchwyty typu L do montażu obudowy elektroniki na ścianie, dla wersji z czujnikiem rozdzielnym Materiał: stal ocynkowana Wymiary: 69 x 43mm montaż obudowy elektroniki na ścianie lub płaskiej powierzchni (dla przyrządów w wersji rozdzielnej) ZK-VA-G1/2 Zawór kulowy do montażu przepływomierza w rurociągu Materiał korpusu: stal nierdzewna SS316L Przyłącza procesowe: G1/2 pełny przelot kuli zaworu kula i korpus zaworu wykonane ze stali nierdzewnej 316L uszczelnienie PTFE MF- -SPAW Mufa do spawania w rurociągu MF-SS-SPAW - stal nierdzewna MF-SW-SPAW - stal węglowa Materiał: stal nierdzewna ; stal nierdzewna ; stal węglowa lub inny materiał Średnica: 25mm Wysokość: 45mm do wspawania w rurociągu i montażu zaworu kulowego wersja z gwintem wewnętrznym do bezpośredniego montażu przepływomierza (bez zaworu) ZEWNĘTRZNY PRZELICZNIK PRZEPŁYWU Montaż na ścianie lub konstrukcji, możliwość montażu tablicowego Czytelny wyświetlacz LCD dla wskazania przepływu bieżącego i sumatora Wyjście analogowe mA, izolowane galwanicznie, skalowane wg wymagań użytkownika w jednostkach objętościowych Wyjście impulsowe pasywne, izolowane galwanicznie, max. 1100Hz (możliwa konfiguracja dla funkcji alarmu lub dozowania) Wysoka dokładność przetwarzania 0,05% Pełna konfiguracja parametrów przyrządu z lokalnych przycisków Napięcie zasilania 24VDC (opcja 230VAC) Przyłącza elektryczne jako dławiki kablowe lub gniazda M12 Kabel przepływomierza o długości 2m, 5m, 10m, 15m lub 25m Stopień ochrony obudowy IP66 / NEMA 4X
