1 tech -1-

2 ST 290 instrukcja obsługi Deklaracja zgodności nr 49/2011 My, firma TECH, ul. St. Batorego 14, Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST V, 50Hz spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej. (Dz.U. Nr 155, poz. 1089) z dnia 21 sierpnia 2007 r., wdrażającego postanowienia Dyrektywy Niskonapięciowej (LVD) 2006/95/WE z dnia r. Sterownik ST-290 kompatybilności EMC przeszedł przy pozytywnie podłączeniu badania optymalnych obciążeń. Do ocen zgodności zastosowano normy zharmonizowane PN-EN :2006. Paweł Jura, Janusz Master -2-

3 tech I. Zastosowanie Regulator pokojowy typu ST-290 jest uniwersalnym urządzeniem do sterowania urządzeniem grzewczym (np. piecem gazowym, olejowym, elektrycznym lub sterownikiem kotła). Regulator ten ma za zadanie utrzymywać zadaną temperaturę w mieszkaniu przesyłając sygnał do urządzenia grzewczego (rozwarcie styku) z informacją o dogrzaniu pomieszczenia do wymaganej temperatury. Urządzenie to obsługuje tygodniowy program sterowania, tryb dzień/noc oraz pracę ręczną. II. Opis symboli graficznych AKTYWNY TRYB PRACY: Panel sterujący ZEGAR TYGODNIOWY DZIEŃ TYGODNIA RĘCZNY POZIOM BATERII POMIESZCZENIE DOGRZANE DZIEŃ / NOC TEMPERATURA ZADANA W MIESZKANIU TEMPERATURA AKTUALNA W MIESZKANIU LEWO (dół) MINUS ZATWIERDŹ PLUS PRAWO (góra) Ikony graficzne -3-

4 ST 290 instrukcja obsługi III. Zasada działania Sterowanie odbywa się za pomocą przycisków: prawo, lewo, plus, minus oraz OK. Podczas widoku ekranu głównego użytkownik ma wgląd na aktualny dzień tygodnia, zegar, temperaturę aktualną i zadaną w mieszkaniu, tryb pracy regulatora, aktualną porę (dzień/noc) oraz poziom naładowania baterii. W podstawowym widoku ekranu użytkownik ma możliwość szybkiej zmiany trybu pracy przy pomocy klawiszy <lewo> (program tygodniowy ) i <prawo> (program dzień/noc ). W przypadku szybkiej zmiany temperatury zadanej klawiszami <+> i <->, tryb pracy automatycznie zmieni się na ręczny, i będzie aktywny aż do najbliższej zaprogramowanej zmiany temperatury (według programu tygodniowego lub dzień/noc). Aby przejść do menu poszczególnych ustawień należy nacisnąć przycisk <OK> a następnie klawiszami <prawo>, <lewo> dokonać wyboru funkcji do edycji. W wybraną funkcję edytuje się przy pomocy klawiszy <+> i <->. Po dokonaniu zmiany należy klawiszem <prawo> lub <lewo> przejść do następnego parametru jednocześnie zatwierdzając ustawienie. Jeżeli edycja wszystkich nastaw parametrów została zakończona, należy wcisnąć przycisk <OK>, wtedy regulator powróci do widoku głównego. W taki sam sposób dokonuje się edycji parametrów dla każdego ustawienia (wyjątkiem są ustawienia programu tygodniowego, gdzie użytkownik dodatkowo zatwierdza wejście do ustawień tygodniowych klawiszem OK podczas gdy pulsuje symbol ). UWAGA Podczas edycji menu, po 10 sekundach bezczynności sterownik automatycznie opuści menu i powróci do widoku ekranu głównego (wyjątkiem są ustawienia tygodniowe, gdzie czas bezczynności wynosi 20 sekund). -4-

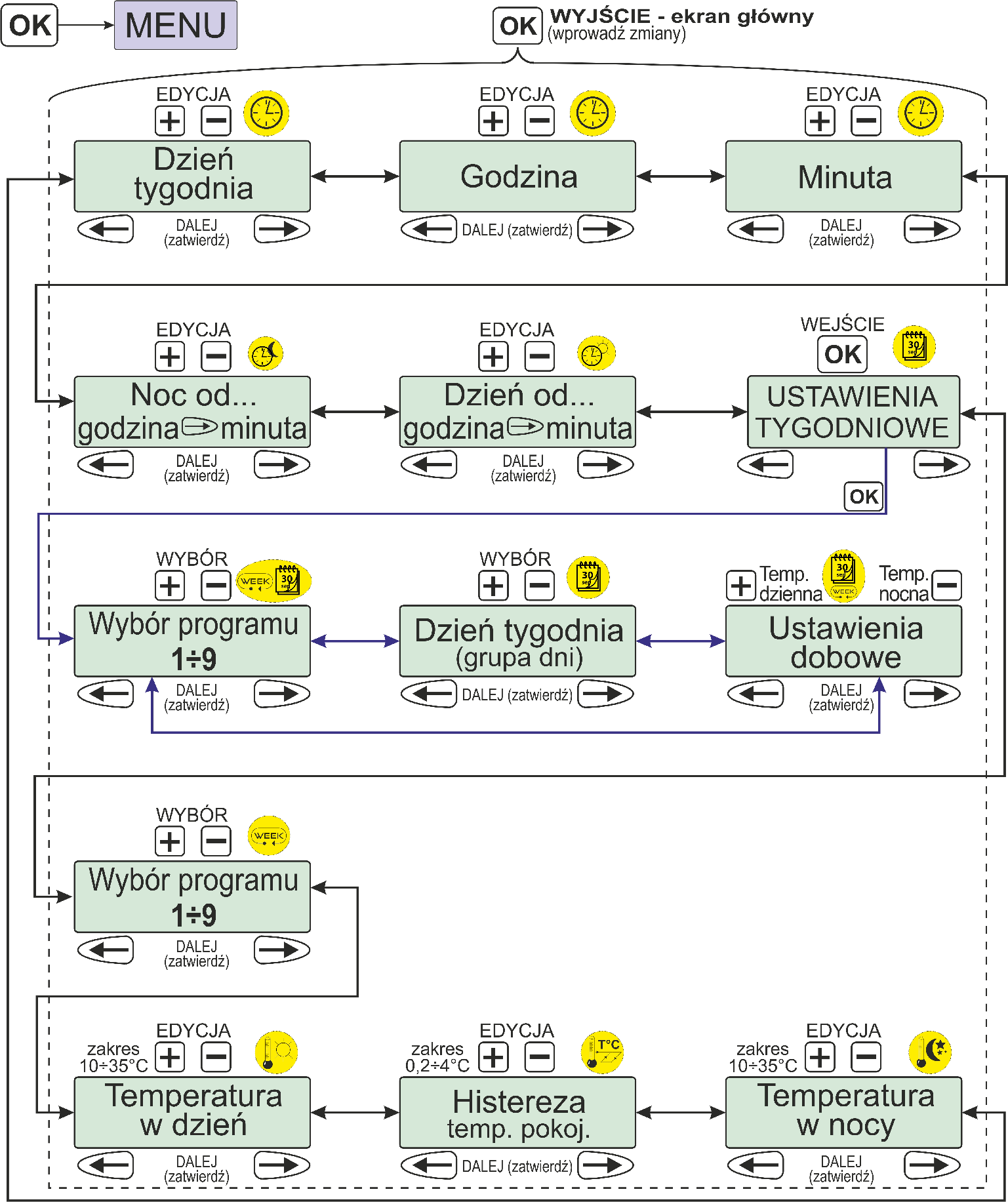

5 tech IV. Opis funkcji sterownika SCHEMAT BLOKOWY -5-

6 ST 290 instrukcja obsługi 1. ZEGAR W funkcji tej należy ustawić aktualną godzinę i dzień tygodnia. Według tych ustawień regulator będzie sterował temperaturami dla poszczególnych trybów pracy. Podczas edycji godziny na ekranie pulsuje symbol zegara a przy nastawie dnia tygodnia pulsuje wybierany dzień). UWAGA! Ustawienie dnia i godziny jest niezbędne dla prawidłowego funkcjonowania trybu tygodniowego oraz trybu dzień i noc. 2. TEMPERATURA I HISTEREZA Ustawienie to pozwala zadać żądaną temperaturę dla trybu dzień i noc (zakres 10 35oC) oraz ustawić histerezę regulatora. Podczas edycji temperatury dziennej na ekranie pulsuje symbol, natomiast przy edycji temperatury nocnej. Histereza temperatury pokojowej (podczas edycji pulsuje symbol ) wprowadza tolerancję dla temperatury zadanej zapobiegającą niepożądanym oscylacjom przy minimalnych wahaniach temperatury w zakresie 0,2 4oC. Przykład: gdy temperatura zadana jest 23oC a histereza zostanie ustawiona na 1oC, regulator pokojowy zacznie wskazywać niedogrzanie pomieszczenia po spadku temperatury w mieszkaniu do 22oC. 3. WYBÓR PROGRAMU STEROWANIA TYGODNIOWEGO Użytkownik ustawia numer programu, który będzie aktywny po załączeniu sterowania tygodniowego. Podczas wyboru programu na wyświetlaczu pulsuje symbol wraz z wybieranym numerem programu. Aby aktywować program tygodniowy należy nacisnąć klawisz z pozycji ekranu głównego (na wyświetlaczu pojawi się symbol ). Uwaga. Należy pamiętać o wcześniejszej konfiguracji wybranego programu w ustawieniach tygodniowych (patrz p.4). 4. USTAWIENIA TYGODNIOWE Funkcja ta umożliwia dowolną konfigurację temperatur dzień/noc dla dobowych zmian temperatury poszczególnych dni tygodnia. Regulator posiada możliwość zaprogramowania dziewięciu różnych programów, które podzielone są na trzy zasadnicze grupy: programy 1 3 dobowych ustawień dzień/noc dokonuje się dla wszystkich dni tygodnia (poniedziałek niedziela), programy 4 6 dobowych ustawień dzień/noc dokonuje się -6-

7 tech najpierw dla dni roboczych (poniedziałek piątek), następnie na weekend (sobota niedziela), programy 7 9 dobowych ustawień dzień/noc dokonuje się osobno dla każdego dnia tygodnia. Po ustawieniu dowolnego programu jest on automatycznie zapisywany w pamięci regulatora. Aby aktywować ustawiony program należy wybrać go w funkcji WYBÓR PROGRAMU STEROWANIA TYGODNIOWEGO (patrz p.3) i aktywować z pozycji ekranu głównego za pomocą klawisza (na wyświetlaczu pojawi się symbol ). Przykład ustawienia programu tygodniowego dla programu 4. Czynność Opis czynności ustawienie programu Wejdź do menu aktywny pierwszy blok dzień tyg. Naciskaj przycisk w lewo (lub w prawo) do momentu, gdy lub pulsować będzie ikona ustawienia tygodniowe Zatwierdź wybór bloku ustawienia tygodniowe / Wybierz numer programu do edycji np. 4 Przejdź w prawo do wyboru dni tygodnia / Wybierz pierwszą grupę dni Przejdź w prawo do edycji dobowej wybranych dni / lub Edytuj dobowe ustawienia: temp.dzienna temp.nocna Na końcu edytowanych przedziałów można przejść dalej. Przejdź w prawo (zatwierdź zmiany) do wyboru dni tygodnia / Wybierz drugą grupę dni Przejdź w prawo do edycji dobowej wybranych dni / lub Edytuj dobowe ustawienia: temp.dzienna temp.nocna Na końcu edytowanych przedziałów można przejść dalej Zatwierdzenie zmian, powrót do głównego ekranu Czynność Opis czynności wybór programu Wejdź do menu aktywny pierwszy blok dzień tyg. Naciskaj przycisk w lewo (lub w prawo) do momentu, gdy pulsować będzie ikona ustawienia tygodniowe oraz wybór programu 1 9 lub / Ustaw numer skonfigurowanego programu np. 4 Zatwierdź wybór (powrót do głównego ekranu) -7-

8 ST 290 instrukcja obsługi Czynność Opis działania - aktywacja Ustaw aktywność programu tygodniowego nr. 4 (podczas widoku głównego ekranu pojawi się symbol ) 5. DZIEŃ I NOC od godziny... Ustawienie to pozwala zadeklarować godzinę rozpoczęcia pory dziennej (podczas gdy pulsuje symbol ) oraz pory nocnej (podczas gdy pulsuje symbol ). V. Przywracanie ustawień fabrycznych Użytkownik ma możliwość przywrócenia fabrycznych ustawień regulatora, naciskając i przytrzymując na ok 3 sekundy jednocześnie przyciski <prawo> i <lewo> (z pozycji ekranu głównego). Po przywróceniu ustawień fabrycznych zostają skasowane (lub powrócą domyślne): wszystkie ustawienia tygodniowe, temperatura dzień/noc, dzień/noc od godziny, histereza. VI. Montaż Dane techniczne Zakres nastaw temperatury pokojowej 10oC : 35oC Napięcie zasilania baterie 2xAA, 1.5V Błąd pomiaru +/- 1OC Obciążalność styków 1A, 50Hz Temperatura działania 5oC : 50oC Gabaryty 135x95x24 [mm] Regulator pokojowy ST-290 połączony jest ze sterownikiem kotła lub urządzeniem grzewczym (np piecem gazowym lub olejowym) za pomocą dwużyłowego kabla komunikacyjnego. Połączenie przewodów obu urządzeń przedstawiają poniższe przykładowe schematy. -8-

9 tech Schemat podłączenia regulatora ST-290 bezpośrednio z urządzeniem grzewczym. Schemat podłączenia regulatora ST-290 ze sterownikiem kotła CO. Schemat podłączenia regulatora ST-290 z urządzeniem grzewczym do 1A. Schemat podłączenia regulatora ST-290 z urządzeniem grzewczym powyżej 1A. -9-

10 ST 290 instrukcja obsługi Schemat podłączenia regulatora ST-290 z trójfazowym urządzeniem grzewczym. Rozstaw otworów montażowych. Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego

11 tech Spis treści I. Zastosowanie... 3 II. Opis symboli graficznych...3 III. Zasada działania...4 IV. Opis funkcji sterownika...5 V. Przywracanie ustawień fabrycznych... 8 VI. Montaż
