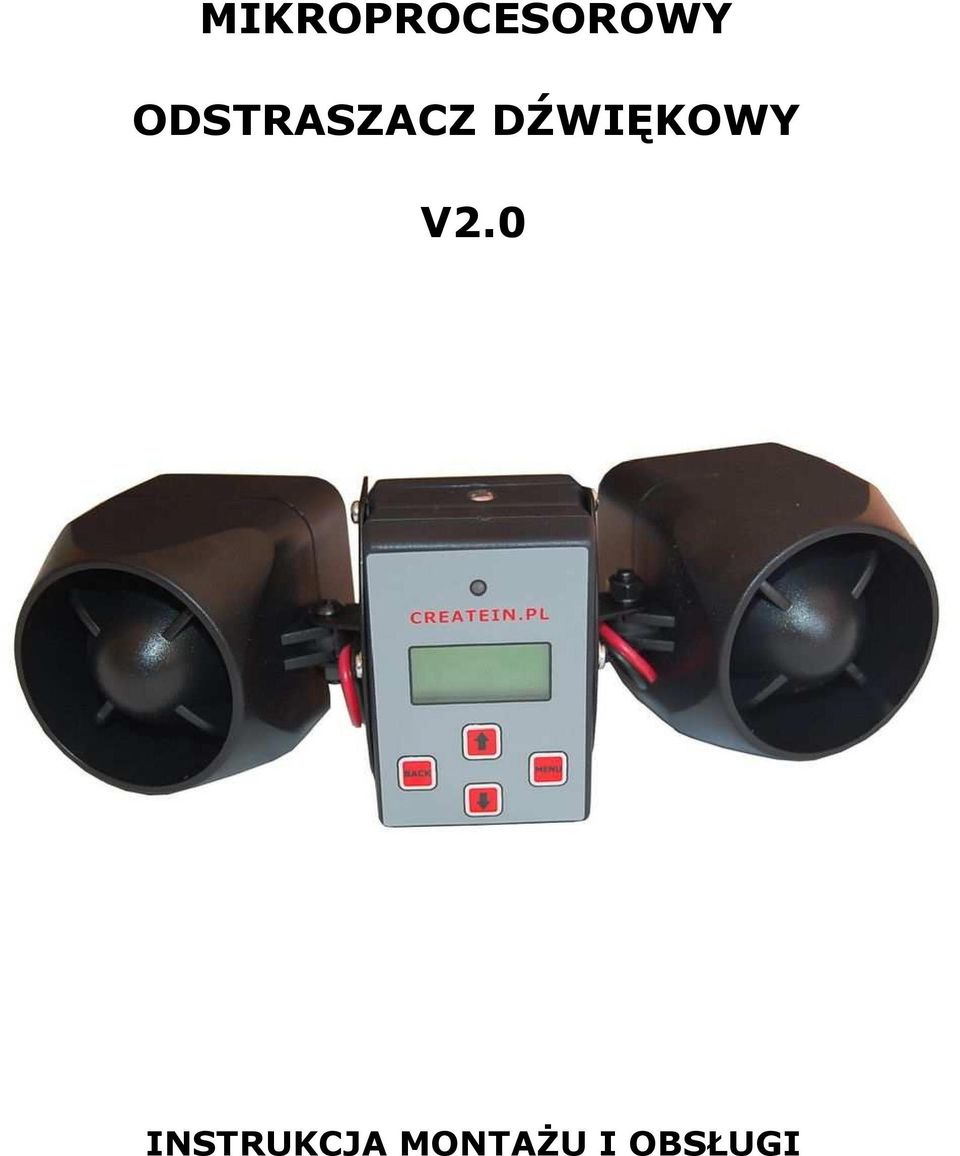

1 MIKROPROCESOROWY ODSTRASZACZ DŹWIĘKOWY V2.0 INSTRUKCJA MONTAŻU I OBSŁUGI 1

2 2

3 SPIS TREŚCI BEZPIECZEŃSTWO UŻYTKOWANIA...4 ZALECENIA MONTAŻOWE...4 DANE TECHNICZNE...4 ZASTOSOWANIE...5 ZASADA DZIAŁANIA...5 INSTALACJA I PODŁĄCZENIE...5 URUCHOMIENIE I OBSŁUGA...5 OPIS KONTROLEK I PRZYCISKÓW...6 PORUSZANIE SIĘ PO MENU...7 STRUKTURA MENU...7 OPIS PARAMETRÓW STEROWNIKA...8 OPIS ELEMENTÓW MENU...8 EKRAN GŁÓWNY...8 MENU SYGNAŁ...9 MENU PRZERWA...9 MENU ŚWIATŁO...9 MENU NOCNY...9 MENU LOSOWO...9 WARUNKI GWARANCJI

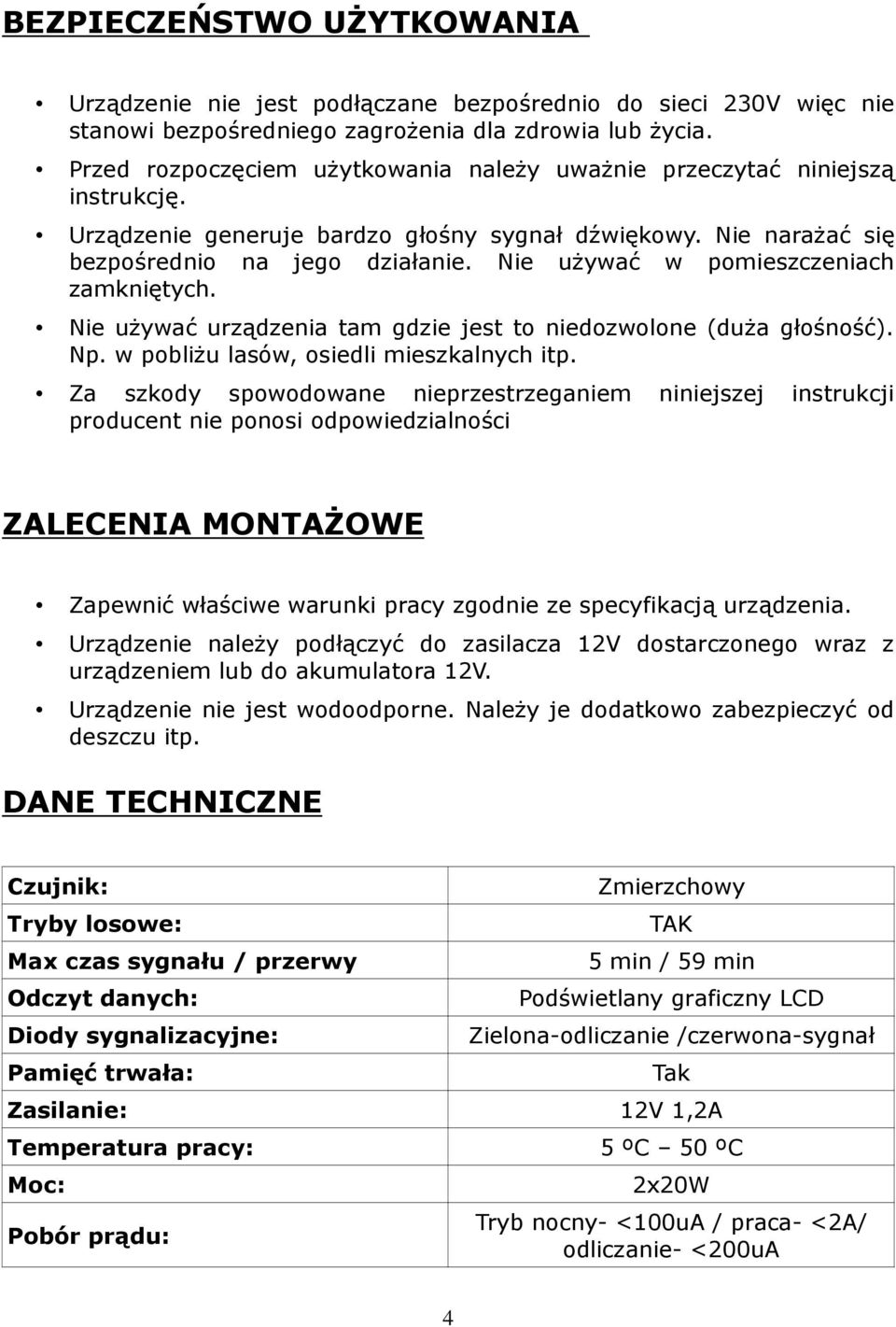

4 BEZPIECZEŃSTWO UŻYTKOWANIA Urządzenie nie jest podłączane bezpośrednio do sieci 230V więc nie stanowi bezpośredniego zagrożenia dla zdrowia lub życia. Przed rozpoczęciem użytkowania należy uważnie przeczytać niniejszą instrukcję. Urządzenie generuje bardzo głośny sygnał dźwiękowy. Nie narażać się bezpośrednio na jego działanie. Nie używać w pomieszczeniach zamkniętych. Nie używać urządzenia tam gdzie jest to niedozwolone (duża głośność). Np. w pobliżu lasów, osiedli mieszkalnych itp. Za szkody spowodowane nieprzestrzeganiem niniejszej instrukcji producent nie ponosi odpowiedzialności ZALECENIA MONTAŻOWE Zapewnić właściwe warunki pracy zgodnie ze specyfikacją urządzenia. Urządzenie należy podłączyć do zasilacza 12V dostarczonego wraz z urządzeniem lub do akumulatora 12V. Urządzenie nie jest wodoodporne. Należy je dodatkowo zabezpieczyć od deszczu itp. DANE TECHNICZNE Czujnik: Tryby losowe: Max czas sygnału / przerwy Odczyt danych: Diody sygnalizacyjne: Pamięć trwała: Zmierzchowy TAK 5 min / 59 min Podświetlany graficzny LCD Zielona-odliczanie /czerwona-sygnał Tak Zasilanie: 12V 1,2A Temperatura pracy: 5 ºC 50 ºC Moc: Pobór prądu: 2x20W Tryb nocny- <100uA / praca- <2A/ odliczanie- <200uA 4

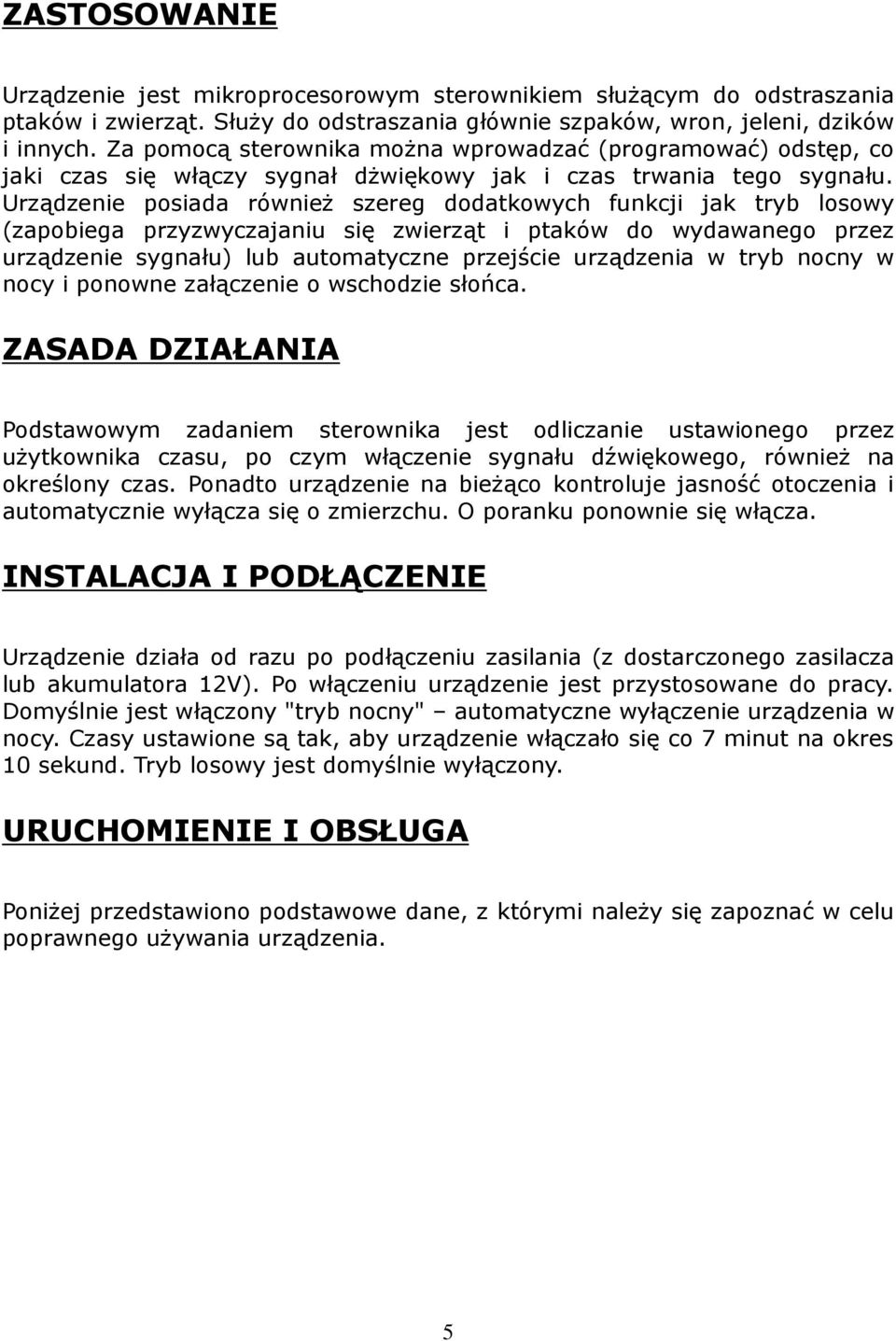

5 ZASTOSOWANIE Urządzenie jest mikroprocesorowym sterownikiem służącym do odstraszania ptaków i zwierząt. Służy do odstraszania głównie szpaków, wron, jeleni, dzików i innych. Za pomocą sterownika można wprowadzać (programować) odstęp, co jaki czas się włączy sygnał dżwiękowy jak i czas trwania tego sygnału. Urządzenie posiada również szereg dodatkowych funkcji jak tryb losowy (zapobiega przyzwyczajaniu się zwierząt i ptaków do wydawanego przez urządzenie sygnału) lub automatyczne przejście urządzenia w tryb nocny w nocy i ponowne załączenie o wschodzie słońca. ZASADA DZIAŁANIA Podstawowym zadaniem sterownika jest odliczanie ustawionego przez użytkownika czasu, po czym włączenie sygnału dźwiękowego, również na określony czas. Ponadto urządzenie na bieżąco kontroluje jasność otoczenia i automatycznie wyłącza się o zmierzchu. O poranku ponownie się włącza. INSTALACJA I PODŁĄCZENIE Urządzenie działa od razu po podłączeniu zasilania (z dostarczonego zasilacza lub akumulatora 12V). Po włączeniu urządzenie jest przystosowane do pracy. Domyślnie jest włączony "tryb nocny" automatyczne wyłączenie urządzenia w nocy. Czasy ustawione są tak, aby urządzenie włączało się co 7 minut na okres 10 sekund. Tryb losowy jest domyślnie wyłączony. URUCHOMIENIE I OBSŁUGA Poniżej przedstawiono podstawowe dane, z którymi należy się zapoznać w celu poprawnego używania urządzenia. 5

6 OPIS KONTROLEK I PRZYCISKÓW Na poniższym rysunku przedstawiono zdjęcie urządzenia z opisem poszczególnych elementów. 1 - Przycisk wstecz (Przytrzymany wyjście z menu, krótko wciśnięty - zatrzymanie alarmu) 2 - Przycisk góra (Przytrzymany główny ekran włączenie alarmu lub w menu szybka zmiana wartości, krótko wciśnięty zmiana parametrów w menu) 3 - Przycisk dół (Przytrzymany główny ekran włączenie alarmu lub w menu szybka zmiana wartości, krótko wciśnięty zmiana parametrów w menu) 4 - Przycisk menu (Przytrzymanie -wejście do menu z głównego ekranu, przełączanie pomiędzy poszczególnymi menu, krótko wciśnięty na głównym ekranie wyłączenie alarmu) 5 - Wyświetlacz LCD 6 - Jedna z syren alarmowych 7 - Dwukolorowa dioda LED (zielona odliczanie / czerwona -dźwięk) 8 - Czujnik zmierzchowy 9 - Wejście zasilające 12V (z tyłu urządzenia) 6

7 PORUSZANIE SIĘ PO MENU Gdy przytrzymamy przycisk "MENU" przez około 2 sekundy wejdziemy do menu. Do przełączania się pomiędzy elementami menu służy również przycisk "MENU", w tym celu należy przytrzymać go 2 sekundy. Krótkie naciśnięcia przycisków "GÓRA/DÓŁ" spowodują zmianę parametrów wybranych elementów menu. Aby wyjść z menu do panelu głównego należy przytrzymać przycisk "BACK" przez 2 sekundy lub odczekać około 10 sekund, wtedy urządzenie samo wyjdzie do panelu głównego. W momencie wyjścia z menu zostaną zapisane parametry ustawione przez użytkownika. UWAGA!!! Urządzenie nie pamięta aktualnie odliczanego czasu i w momencie braku zasilania zlicza od nowa ustawione czasy. STRUKTURA MENU Menu 1- SYGNAŁ -od 1s do 5min Menu 2- PRZERWA -od 1s do 59min Menu 3- ŚWIATŁO -TAK / NIE / CZAS Menu 4- NOCNY -TAK / NIE Menu 5- LOSOWO -NIE/PRZERWA/SYGNAŁ/WSZYSTKO Elementy menu są zapętlone, tzn. gdy będziemy w menu 5 i przytrzymamy przycisk "MENU" włączy się ponownie Menu 1. UWAGA! Przejście do panelu głównego nastąpi automatycznie po około 10 sekundach gdy nie naciskamy żadnego z przycisków!!! 7

8 OPIS PARAMETRÓW STEROWNIKA NAZWA MENU Menu SYGNAŁ Menu PRZERWA Menu ŚWIATŁO Menu NOCNY Menu LOSOWO ZAKRES ZMIAN NASTAWA PRODUCENTA 1 s 5 minut 10 s 1 s 59 minut 7 minut Tak / Nie / Czas Nie / Na noc / Na dzień Nie / Przerwa / Sygnał / Wszystko Czas Na noc Nie OPIS Czas przez jaki urządzenie wydaje sygnał dźwiękowy Czas przerwy pomiędzy sygnałami dźwiękowymi Rodzaj włączonego podświetlenia wyświetlacza Decyduje o działaniu trybu zmierzchowego Rodzaj działania trybu losowego Wszystkie parametry są zapamiętywane przez sterownik w momencie powrotu z menu do ekranu głównego i w przypadku braku zasilania przywracane po ponownym włączeniu. OPIS ELEMENTÓW MENU Poniżej przedstawiono opis poszczególnych elementów menu. EKRAN GŁÓWNY Ekran główny obrazuje ile jeszcze pozostało czasu do włączenia sygnału dźwiękowego i na jak długo zostanie on włączony. Widzimy tutaj napis "ZA" za ile zostanie włączony sygnał dźwiękowy. Napis "NA" na jak długo zostanie włączony sygnał dźwiękowy. Parametry te na bieżąco się zmieniają i są podane w minutach i sekundach. UWAGA!!! Gdy urządzenie znajduje się na ekranie głównym można w każdej chwili wyłączyć sygnał dźwiękowy naciskając na chwilę dowolny przycisk podczas trwania tego sygnału. Można również włączyć sygnał dźwiękowy przytrzymując przycisk "GÓRA" lub przycisk "DÓŁ". 8

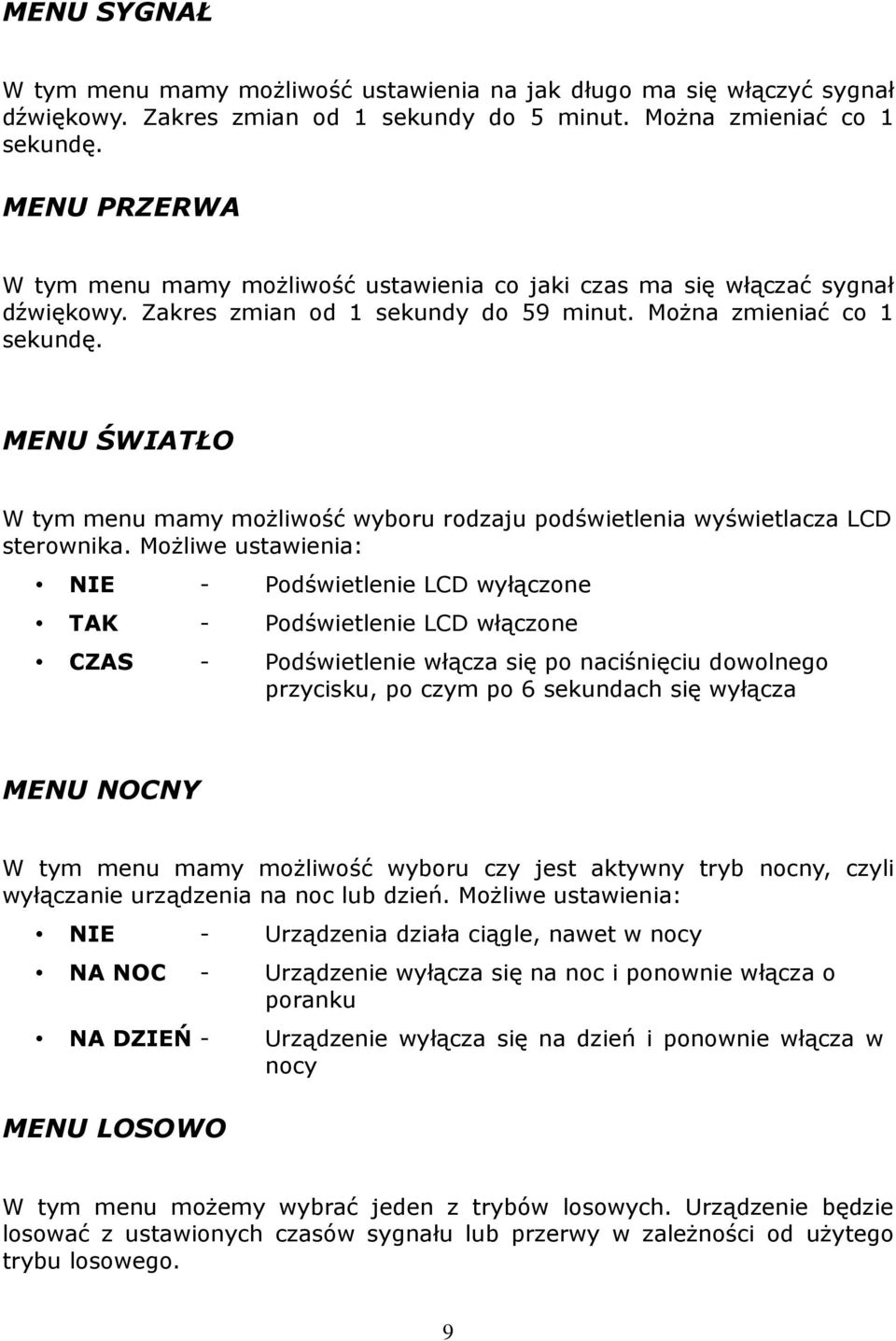

9 MENU SYGNAŁ W tym menu mamy możliwość ustawienia na jak długo ma się włączyć sygnał dźwiękowy. Zakres zmian od 1 sekundy do 5 minut. Można zmieniać co 1 sekundę. MENU PRZERWA W tym menu mamy możliwość ustawienia co jaki czas ma się włączać sygnał dźwiękowy. Zakres zmian od 1 sekundy do 59 minut. Można zmieniać co 1 sekundę. MENU ŚWIATŁO W tym menu mamy możliwość wyboru rodzaju podświetlenia wyświetlacza LCD sterownika. Możliwe ustawienia: NIE - Podświetlenie LCD wyłączone TAK - Podświetlenie LCD włączone CZAS - Podświetlenie włącza się po naciśnięciu dowolnego przycisku, po czym po 6 sekundach się wyłącza MENU NOCNY W tym menu mamy możliwość wyboru czy jest aktywny tryb nocny, czyli wyłączanie urządzenia na noc lub dzień. Możliwe ustawienia: NIE - Urządzenia działa ciągle, nawet w nocy NA NOC - Urządzenie wyłącza się na noc i ponownie włącza o poranku NA DZIEŃ - Urządzenie wyłącza się na dzień i ponownie włącza w nocy MENU LOSOWO W tym menu możemy wybrać jeden z trybów losowych. Urządzenie będzie losować z ustawionych czasów sygnału lub przerwy w zależności od użytego trybu losowego. 9

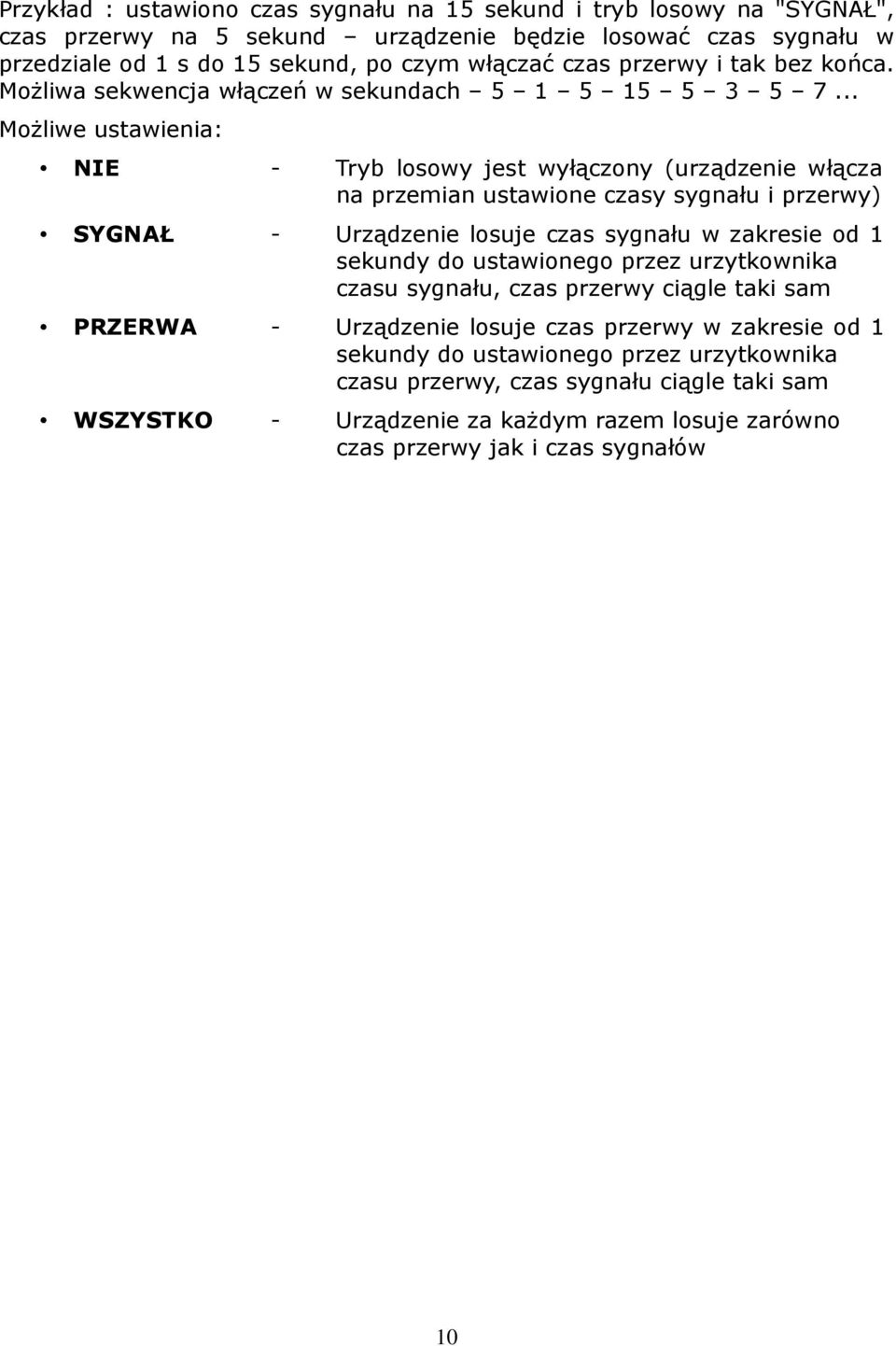

10 Przykład : ustawiono czas sygnału na 15 sekund i tryb losowy na "SYGNAŁ", czas przerwy na 5 sekund urządzenie będzie losować czas sygnału w przedziale od 1 s do 15 sekund, po czym włączać czas przerwy i tak bez końca. Możliwa sekwencja włączeń w sekundach Możliwe ustawienia: NIE - Tryb losowy jest wyłączony (urządzenie włącza na przemian ustawione czasy sygnału i przerwy) SYGNAŁ - Urządzenie losuje czas sygnału w zakresie od 1 sekundy do ustawionego przez urzytkownika czasu sygnału, czas przerwy ciągle taki sam PRZERWA - Urządzenie losuje czas przerwy w zakresie od 1 sekundy do ustawionego przez urzytkownika czasu przerwy, czas sygnału ciągle taki sam WSZYSTKO - Urządzenie za każdym razem losuje zarówno czas przerwy jak i czas sygnałów 10

11 WARUNKI GWARANCJI Drogi Użytkowniku, na wstępie pragniemy podziękować, za wybór naszego produktu. Jesteśmy pewni, że będą Państwo z tego wyboru zadowoleni. Projektujemy nasze urządzenia tak, aby spełniały państwa wymagania i gwarantowały przyszłe bezproblemowe użytkowanie. Zapewniamy prawidłowe działanie sprzętu pod warunkiem użytkowania go zgodnie z przeznaczeniem i zasadami zawartymi w dołączonej instrukcji obsługi. Producent udziela gwarancji na wszelkie wady wykonania i zobowiązuje się do naprawy lub wymiany wadliwego urządzenia (zależnie od decyzji Producenta). Okres gwarancji wynosi: 12 miesiące od daty zakupu Uprawnienia z tytułu gwarancji przysługują wyłącznie, gdy spełnione są wymienione poniżej warunki uzyskania świadczeń gwarancyjnych. Warunki uznania gwarancji: 1. Gwarancja jest ważna tylko wtedy, gdy użytkownik może przedstawić oryginał faktury, paragon zakupu lub podpis sprzedającego niniejszego urządzenia. 2. Reklamowany produkt powinien być dostarczony do serwisu w stosownym opakowaniu, zabezpieczającym przed uszkodzeniami w transporcie. Producent pokryje koszty transportu przy zwrocie naprawionego lub wymienionego produktu tylko jeśli urządzenie uległo awarii z winy producenta. 3. Producent dokona naprawy lub wymiany sprzętu w możliwie krótkim terminie, odpowiednim do stopnia skomplikowania uszkodzenia (maksimum 14 dni roboczych lub 31 jeśli wymaga to sprowadzenia trudno dostępnych części). 4. Gwarancja nie obejmuje uszkodzeń spowodowanych przeróbkami lub poprawkami produktu, o ile uprzednio na ich wykonanie nie było pisemnej zgody Producenta. 5. Wymiana urządzenia lub jego części nie powoduje wydłużenia gwarancji. Data zakupu i podpis sprzedającego:... 11
