1 Podręcznik użytkownika Danfoss Icon Programmable Termostat pokojowy, 230 V Wstęp Danfoss Icon Programmable jest termostatem pokojowym specjalnie zaprojektowanym do systemów ogrzewania podłogowego Danfoss Icon Programmable jest bardzo prosty w użyciu: Siedem wstępnie zdefiniowanych stałych programów ogrzewania umożliwia dostosowanie harmonogramu ogrzewania do indywidualnych potrzeb Łatwy w obsłudze interfejs z ikonami trybów ułatwia wprowadzanie zmian w programie bez potrzeby zmiany ustawień Poznaj Danfoss Icon Programmable Aktywowanie termostatu Termostat Danfoss Icon Programmable został zaprojektowany w taki sposób, aby pasował do każdego wnętrza Gdy termostat nie jest używany, wyświetlacz wyłącza się i jest praktycznie niewidoczny Kiedy ekran zostanie dotknięty, wyświetlacz natychmiast się uruchomi i pokaże aktualną temperaturę w pomieszczeniu, a następnie przełączy się w tryb ekranu głównego Jeżeli termostat włączył ogrzewanie, wyświetlona zostanie ikona ogrzewanie Jeżeli termostat włączył chłodzenie, wyświetlona zostanie ikona chłodzenie (jeśli funkcja ta została aktywowana w systemie) Ekran główny Ikona oznaczająca tryb aktywny na ekranie głównym jest całkowicie podświetlona, np W domu Ikony oznaczające tryby nieaktywne są przyciemnione, ale cały czas widoczne Należy aktywować kolejny tryb przez dotknięcie ikony Jeżeli przez dziesięć sekund nie zostanie dotknięta żadna ikona, ekran przejdzie w tryb uśpienia Ikony ekranu głównego W domu: ikony, aby ustawić temperaturę na czas przebywania w domu (temperatura komfortowa) Poza domem: ikony, aby ustawić temperaturę na czas przebywania poza domem (temperatura ekonomiczna) Sen: ikony, aby ustawić temperaturę podczas snu (komfortowa temperatura podczas snu) Ustawienia: ikony, aby wybrać program i zmienić ustawienia Powrót do poprzedniego ekranu/ ustawień Danfoss FHH

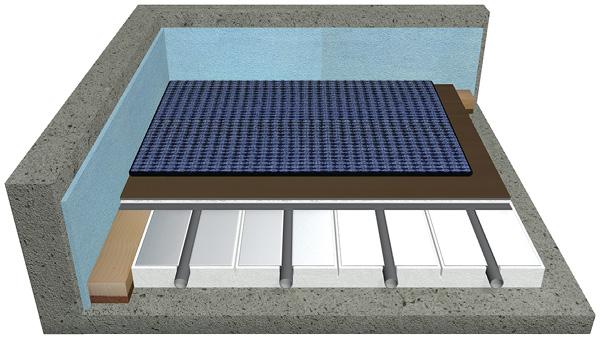

2 Podręcznik użytkownika Jak używać Danfoss Icon Programmable Danfoss Icon Programmable jest intuicyjny i łatwy w obsłudze: Należy używać, aby zmieniać wartość Należy używać, aby przewijać menu i programy Należy używać, aby potwierdzić Ekran będzie migać przez krótki czas, aby wskazać, że nowe ustawienie jest aktywne Funkcja prognozy Danfoss Icon Programmable ma automatyczną funkcję prognozy, dzięki której termostat przez pierwsze dwa tygodnie przystosowuje się do charakterystyki danego pokoju Oznacza to, że Danfoss Icon Programmable uczy się, kiedy rozpocząć ogrzewanie, aby pożądana temperatura w domu została osiągnięta w wyznaczonym okresie czasu (czas ponownego ogrzewania może się różnić w zależności od pokoju) Jest to szczególnie ważne w przypadku ogrzewania podłogowego w ciężkich podłogach, ponieważ musi być nagrzana wylewka, a to wymaga czasu Wybrany został program P4 Temperatura poza domem od 09:00 została ustawiona na 18 C Temperatura w domu od 17:00 została ustawiona na 21 C :00 17:00 15:20 Funkcja prognozy proponuje: Rozpocznij ogrzewanie teraz! Funkcja prognozy nauczyła się, że ogrzewanie powinno rozpocząć się do 15:20, aby temperatura w domu o 17:00 osiągnęła 21 C Zalecenia dotyczące obniżania temperatur Dla tradycyjnych systemów ogrzewania podłogowego z rurami zatopionymi w wylewce betonowej Danfoss zaleca ustawienie temperatury poza domem i podczas snu o kilka stopni niżej niż temperatury w domu (komfortowej) Większa różnica temperatury zostanie zredukowana przez funkcję prognozy W lekkich podłogach czas chłodzenia/ ogrzewania jest krótszy i można wybrać większą różnicę temperatur Ogrzewanie ciężkich podłóg Ogrzewanie lekkich podłóg 2 Danfoss FHH

3 Podręcznik użytkownika Jak używać trybów Tryb w domu, aby aktywować tryb w domu Należy ponownie dotknąć domu, aby wyświetlić wymaganą temperaturę w Domyślna temperatura wynosi 21 C Należy zmienić wartość temperatury na wymaganą przez dotknięcie Potwierdzić ustawienia przez dotknięcie Tryb poza domem, aby aktywować tryb poza domem Należy ponownie dotknąć poza domem, aby wyświetlić wymaganą temperaturę Domyślna temperatura wynosi 17 C Należy zmienić wartość temperatury na wymaganą przez dotknięcie Potwierdzić ustawienia przez dotknięcie Tryb podczas snu, aby aktywować tryb podczas snu Należy ponownie dotknąć podczas snu, aby wyświetlić wymaganą temperaturę Domyślna temperatura wynosi 19 C Należy zmienić wartość temperatury na wymaganą przez dotknięcie Potwierdzić ustawienia przez dotknięcie Tryb ustawień, aby uruchomić menu ustawień Przechodzenie pomiędzy poszczególnymi menu ustawień odbywa się przez dotknięcie Należy potwierdzić ustawienia przez dotknięcie Uwaga! Ustawienia zwykle są wprowadzane przez instalatora i na ogół nie ma potrzeby ich zmieniać Przywracanie ustawień fabrycznych Należy nacisnąć jednocześnie i i przytrzymać przez 3 sekundy, aby zresetować Danfoss Icon Programmable do ustawień fabrycznych Wyświetlacz przechodzi z do Należy potwierdzić ustawienia, dotykając Danfoss FHH

4 Podręcznik użytkownika Menu użytkownika Wybieranie programu Należy wybrać pomiędzy programami Następnie potwierdzić przez dotknięcie do przy pomocy Uwaga! Zob przegląd wstępnie zdefiniowanych stałych programów ogrzewania na stronie 5 i 6 Ograniczenie temperatur Ograniczenie zakresu temperatur od 5 do 35 C Należy ustawić najwyższą i najniższą temperaturę, używając Należy potwierdzić ustawienie przez dotknięcie Ustawienia daty i godziny Należy ustawić zegar (w celu poprawnego działania funkcji czasu letniego i tygodniowych schematów ogrzewania) Ustawić rok, miesiąc, dzień, godzinę Należy potwierdzić ustawienie przez dotknięcie i minuty przez dotknięcie Czas letni Należy wybrać pomiędzy włączeniem automatycznego przełączania, używając Następnie potwierdzić przez dotknięcie jego wyłączeniem Wersja oprogramowania Identyfikacja wersji oprogramowania w termostacie Danfoss Icon Programmable Menu od 6 do 9 mają zastosowanie jedynie do instalatora (dostęp możliwy przez naciśnięcie przytrzymanie co najmniej przez 3 sekundy) i Ustawienia typu siłownika Wybrać pomiędzy normalnie zamkniętym Potwierdzić, używając i normalnie otwartym, używając Ustawianie charakterystyki emisji ciepła podłogi Wybrać szybką, średnią Potwierdzić, używając 4 Danfoss FHH wolną charakterystykę emisji ciepła, używając

5 Podręcznik użytkownika Menu użytkownika termostatu z czujnikiem podłogowym Menu 8 i 9 są widoczne na wyświetlaczu tylko wtedy, gdy czujnik podłogowy jest podłączony Kontrolowanie temperatury przy użyciu czujnika podłogowego Wybrać pomiędzy kontrolą temperatury tylko przy użyciu czujnika podłogowego czujnika podłogowego i czujnika wewnętrznego, używając Potwierdzić, używając a kombinacją : Reguluje temperaturę na podstawie pomiaru temperatury powietrza w pokoju, ale w ramach zakresu temperatury podłogi ustalonej w menu 9 : Reguluje temperaturę, bazując na ustalonej temperaturze podłogi ustawionej dla każdego trybu: w domu, poza domem i podczas snu Menu 9 jest widoczne na wyświetlaczu tylko wtedy, gdy w menu 8 została wybrana opcja Ograniczenie zakresu temperatury podłogi Należy ustawić najwyższą i najniższą temperaturę pomiędzy 18 i 45 C, używając Należy potwierdzić ustawienie przez dotknięcie Jak wybrać program, aby uruchomić menu ustawień Zostanie wyświetlone to menu programów Należy otworzyć menu przez dotknięcie Można przejść z jednego programu do drugiego, używając Następnie potwierdzić przez dotknięcie Uwaga! Wymagane temperatury mogą być ustawione za pomocą trzech trybów na ekranie głównym Przegląd programów W domu 0 2 Poza domem Podczas snu Pn Pt Sob Niedz Domyślnie ustawiony program Brak automatycznych ustawień harmonogramu, temperatura wybrana jako ostatnia pozostaje aktywna, dopóki ustawienia nie zostaną zmienione ręcznie Pn Pt Sob Niedz Mieszkańcy w domu w ciągu dnia, obniżona temperatura podczas snu w nocy Pn Pt Sob Niedz Mieszkańcy poza domem od 8 do 15, obniżona temperatura podczas snu w nocy więcej programów Danfoss FHH

6 Przegląd programów Pn Pt Sob Niedz Mieszkańcy poza domem od 8 do 16, obniżona temperatura podczas snu w nocy Pn Pt Sob Niedz Mieszkańcy poza domem od 9 do 17, obniżona temperatura podczas snu w nocy Pn Czw Pt Sob Niedz Program przeznaczony dla domków letniskowych Mieszkańcy poza domem od poniedziałku do piątku, w domu podczas weekendu Pn Pt Sob Niedz Program dla sklepów i biur Zmiana programu Możliwa jest czasowa zmiana programu przez dotknięcie ikony na ekranie głównym Nowa temperatura będzie aktywna, aż do następnej zmiany harmonogramu Można wrócić do domu podczas włączonego trybu poza domem i dotknąć ikony w domu, aby podwyższyć temperaturę do poziomu w domu Alarm Jeżeli czujnik podłogowy ulegnie awarii, ikona alarmu będzie migać na wyświetlaczu przez 1 sekundę, co 20 sekund ekranu, aby wyświetlacz przeszedł z do Potwierdzić, używając Normalne działanie (ustawianie temperatury itp) będzie wtedy możliwe jedynie w oparciu o pomiar z czujnika temperatury powietrza Alarm będzie w dalszym ciągu włączony, oznaczony przez migającą ikonę Należy skontaktować się z instalatorem i umożliwić mu wyłączenie alarmu przez: 1 Ponowne podłączenie czujnika podłogowego Jeżeli przestanie migać, błąd został naprawiony 2 Wymianę czujnika podłogowego Jeżeli przestanie migać, błąd został naprawiony 3 Rozłączenie czujnika podłogowego i zresetowanie Danfoss Icon Programmable do ustawień fabrycznych Alarm zostanie wyłączony, ale termostat będzie działał bez czujnika podłogowego Danfoss Poland Sp z oo ul Chrzanowska Grodzisk Mazowiecki Telefon: (22) Telefax: (22) info@danfosspl wwwdanfosspl Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S Wszystkie prawa zastreżone 6 Danfoss FHH
