7 NAZWA ZAMÓWIENIA, ADRES OBIEKTU BUDOWLANEGO: NAZWA I ADRES ZAMAWIAJĄCEGO: RODZAJ OPRACOWANIA: JEDNOSTKA PROJEKTUJĄCA: BRANŻA: "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKAR- PA OTMUCHOWSKA) W NYSIE" URZĄD MIEJSKI W NYSIE NYSA, ul. Kolejowa 15 PROJEKT WYKONAWCZY Projektowanie Konstrukcyjno Inżynieryjne Bronisław Waluga z siedzibą w Rudzie Śl. ul.niedurnego 30 tel BRANŻA KANALIZACYJNA imię i nazwisko nr uprawnień data podpis PROJEKTANT: mgr inż. B. Waluga 487/ TERMIN: NUMER KATALOGU : 066 TECZKA NR

8 "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKARPA OTMUCHOWSKA) W NYSIE" ZAWARTOŚĆ DOKUMENTACJI CZĘŚĆ I OPIS TECHNICZNY 1. WSTĘP ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA CHARAKTERYSTYKA OGÓLNA TERENU POŁOŻENIE I UKSZTAŁTOWANIE TERENU WARUNKI KLIMATYCZNE WARUNKI GÓRNICZE WARUNKI GRUNTOWO - WODNE ISTNIEJĄCY SYSTEM ODPROWADZENIA WÓD OPADOWYCH ISTNIEJĄCE UZBROJENIE TERENU OPIS ROZWIĄZAŃ PROJEKTOWYCH WARUNKI TECHNICZNE PODŁĄCZENIA OPIS SIECI WYLOTY BRZEGOWE ILOŚĆ I JAKOŚĆ ŚCIEKÓW MATERIAŁ UZBROJENIE ZABEZPIECZENIE ANTYKOROZYJNE ZABEZPIECZENIE PRZED SZKODAMI GÓRNICZYMI ROBOTY ZIEMNE WYKOPY PODSYPKA OBSYPKA ZASYPANIE WYKOPÓW PRÓBA SZCZELNOŚCI SKRZYŻOWANIA Z PRZESZKODAMI WYTYCZNE DLA BRANŻ UWAGI KOŃCOWE ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH... 8

9 "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKARPA OTMUCHOWSKA) W NYSIE" CZĘŚĆ I OPIS TECHNICZNY 1. WSTĘP 1.1. ZAKRES OPRACOWANIA Opracowanie obejmuje odwodnienie drogi w ramach budowy ulic Porzeczkowej, Bukszpanowej, Leszczynowej, Berberysowej, Kalinowej i Azaliowej w Nysie PODSTAWA OPRACOWANIA - Zlecenie Inwestora - Urząd Miasta Nysa Nysa; Ul. Kolejowa 15; - Decyzja o środowiskowych uwarunkowaniach; - Uzgodnienia z właścicielami odbiorników wód opadowych; - Protokół ZUD; - Normy branżowe; 2. CHARAKTERYSTYKA OGÓLNA TERENU 2.1. POŁOŻENIE I UKSZTAŁTOWANIE TERENU Obszar otaczający wymienione w pkt.1.1 ulice charakteryzuje zabudowa jednorodzinna. Istniejące drogi o szerokości w granicach od 3,0 do 6,0m posiadają nawierzchnię gruntową. Odwodnienie realizowanej jest poprzez spadki podłużne dróg, głównym odbiornikiem wód opadowych jest rów odwadniający zlokalizowany w dolnej części Osiedla Skarpa Otmuchowska oraz powierzchnia terenu. Wody opadowe z przyległych działek własności prywatnej kierowane są wprost na drogi lub są gromadzone do celów gospodarczych na terenie działki WARUNKI KLIMATYCZNE Klimat posiada cechy umiarkowanego, charakterystyczne wielkości kształtują się następująco: - średnia temperatura powietrza w roku: C, - średnia temperatura stycznia: + 3,5 0 C - maksymalna temperatura powietrza: C, - opad średnioroczny: 696 mm. W ciągu roku przeważają opady w miesiącach letnich, które dostarczają 40% opadów rocznych WARUNKI GÓRNICZE Teren, na którym projektuje się sieć kanalizacyjną, nie podlega wpływom eksploatacji górniczej WARUNKI GRUNTOWO - WODNE Na podstawie badań geologicznych przyjęto kategorię gruntu G2. Podłoże stanowią głównie Piaski średnioziarniste 2.5. ISTNIEJĄCY SYSTEM ODPROWADZENIA WÓD OPADOWYCH Odwodnienie realizowanej jest poprzez spadki podłużne dróg, głównym odbiornikiem wód opadowych jest rów odwadniający zlokalizowany w dolnej części Osiedla Skarpa Otmuchowska oraz powierzchnia terenu. Wody opadowe z przyległych działek własności prywatnej kierowane są wprost na drogi lub są gromadzone do celów gospodarczych na terenie działki ISTNIEJĄCE UZBROJENIE TERENU W obszarze opracowania przebiegają następujące sieci uzbrojenia podziemnego: - Sieć elektroenergetyczna - Sieć teletechniczna - Sieć kanalizacji sanitarnej - Sieć wodociągowa

10 "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKARPA OTMUCHOWSKA) W NYSIE" Napowietrzne linie elektroenergetyczne - Napowietrzne linie teletechniczne Projektowane sieci kanalizacyjne krzyżują się z istniejącym uzbrojeniem. Przed przystąpieniem do robót należy wykonać przekopy kontrolne. 3. OPIS ROZWIĄZAŃ PROJEKTOWYCH 3.1. WARUNKI TECHNICZNE PODŁĄCZENIA Odbiornikiem wód opadowych będzie rów odwadniający zlokalizowany w dolnej części Osiedla Skarpa Otmuchowska 3.2. OPIS SIECI W projekcie, na wszystkich odcinkach przewiduje się zastosowanie krawężników. W związku z tym wody opadowe odprowadzone zostaną poprzez zastosowane wpusty uliczne. Wpusty uliczne podłączone będą do projektowanej kanalizacji deszczowej. Lokalizacja wpustów ulicznych przedstawiona jest na planie sytuacyjnym. Ze względu na ukształtowanie terenu oraz lokalizację odbiorników projektuje się ciągi kanałów, które poprzez wylot WL podłączone zostaną do rowu odwadniającego. Zastosowano również podłączenie przykanalików z posesji prywatnych do projektowanej kanalizacji deszczowej, celem odprowadzenia wód opadowych z dachów itp. Nawierzchnia oraz warstwy podbudowy wykonane będą zgodnie z projektem drogowym. Przewody należy układać na podsypce piaskowej grubości 20cm i obsypać piaskiem drobnym 30 cm ponad wierzch rur. W ramach przebudowy drogi, projektuje się wyczyszczenie i wyprofilowanie rowu będącego odbiornikiem WYLOTY BRZEGOWE Wylot brzegowy zostanie wykonany poprzez obcięcie krawędzi rury równolegle do stoku skarpy rowu i umocniony na odcinku 1.5m przed i 3m za wylotem obudową z kostki granitowej na podsypce cementowo piaskowej, wg załączonego rysunku. Konstrukcja zlicowana zostanie ze skarpą cieku (rowu), a wyloty skierowane będą pod kątem 60 0 w stosunku do osi cieku ILOŚĆ I JAKOŚĆ ŚCIEKÓW Ilość wód opadowych obliczono dla poszczególnych powierzchni zlewni przypadających na dany odcinek kanału, natężenia opadów występujących z prawdopodobieństwem p=10% tj. co 10 lat i dla czasu trwania deszczu t=15 minut (tj. 165 dm 3 /s x ha) oraz współczynnika spływu powierzchniowego 0,9. Na całym odcinku występuje niewielka ilość parkingów i innych miejsc postojowych. Projektowana droga będzie miała nawierzchnię z betonowej kostki brukowej. W związku z tym nie przewiduje się zagrożenia skażenia wód opadowych substancjami ropopochodnymi i dużą ilością łatwoopadalnej zawiesiny mineralnej. W projekcie przyjęto wpusty z osadnikami o głębokości 80cm, które zapewnią usunięcie zawiesin łatwoopadalnych, czyli piasku, gruntu itp. z powierzchni dróg. Zgodnie z Zarządzeniem nr 29 Generalnego Dyrektora Dróg Krajowych i Autostrad, wyliczona z empirycznego wzoru ilość zawiesiny i w dalszej konsekwencji substancji ropopochodnych nie powodują konieczności zastosowania osadników i separatorów na wylotach z poszczególnych kratek do odbiorników. Jakość odprowadzanych ścieków na wylotach do rowu będzie zgodna z Rozporządzeniem Ministra Środowiska z (Dz.U. nr 137, poz. 984) w sprawie warunków jakie należy spełnić przy wprowadzaniu ścieków do wód i do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego i nie przekroczy następujących parametrów: - substancje ropopochodne - do 15 mg/dm 3, - zawiesina ogólna - do 100 mg/dm 3, Podczyszczone ścieki nie spowodują w odbiornikach zmian w naturalnej biocenozie, zmian mętności, barwy, zapachu oraz nie spowodują powstawania osadów i piany. Nie przewiduje się rozcieńczania ścieków wodą dla uzyskania stanu zgodnego z przepisami.

11 "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKARPA OTMUCHOWSKA) W NYSIE" PRZEPŁYW MIARODAJNY F 1 - Powierzchnia zlewni zieleń: 85215m 2 F 2 - Powierzchnia zlewni droga: 8775m 2 F 3 - Powierzchnia zlewni dachy: 7060m 2 Q= F * q * a * y F Powierzchnia zlewni F= F 1 + F 2 + F 3 = F= m 2 q - jednostkowe natężenie deszczu miarodajnego t - czas trwania deszczu miarodajnego q= [470 x (c) 1/3 ]/t 0,67 p= 10%; c= 10; t=15 min q=[470 x (10) 1/3 ]/15 0,67 q=165dm 3 /s ha a - współczynnik spływu powierzchniowego a= (85215 * 0, * 0, * 1,0)/( ) a= / a= 0,232 y= 1/( n F) y - współczynnik opóźnienia spływu n= 8 dla zlewni krótkich i dużych spadków y=1/( 8 10,105)=0,75 Q= 10,105 * 165 * 0,232 * 0,75/1000= 0,290 m 3 /s dla pochylenia śr. 4% oraz przepływu Q=0,290m 3 /s przyjęto z nomogramu śr. Ø600mm przy napełnieniu 35% 2. ŚREDNI OPAD ROCZNY Średni opad roczny wynosi 696 mm w związku z tym z całej rozpatrywanej zlewni F = m 2 = 10,105 ha spływa do środowiska: Q 1 rok = 70330,80 m 3 /rok Q 1 d = 192,69 m 3 3. OBLICZENIE ZANIECZYSZCZEŃ Stężenie zawiesin ogólnych wg wytycznych GDDKiA S zo - stężenie zawiesin ogólnych w ściekach spływających z drogi [mg/l] Q - docelowa natężenie ruchu (SDR) pojazdy na dobę SDR = 620 poj/dobę S zo =0,718 x 620 0,529 =21,54 mg/l S zo =21,54 mg/l < 100 mg/l = S zo dop Stężenie węglowodorów ropopochodnych S W =(12, ,99 x 2 x S zw ) x 0,001 [mg/l]

12 "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKARPA OTMUCHOWSKA) W NYSIE" S zw = S zo = 21,54 [mg/l] stężenie zawiesin ogólnych S W =(12, ,99 x 2 x 21,54) x 0,001 S w =0,49 [mg/l] < 15 [mg/l] = S w dop Nie zachodzi konieczność podczyszczania wód opdrowadzanych do rowu MATERIAŁ Kanały wykonać z rur PCV klasy S (SDR34; SN8) ze ścianką litą o średnicach 600, 400, 315 i 200mm o kielichach łączonych przy pomocy uszczelek gumowych. Elementy uszczelniające powinny być dostarczane razem z rurami. Rury należy przewozić i składować w oryginalnych wiązkach, a po rozpakowaniu układać w sterty podparte na całej długości lub na podporach drewnianych o rozstawie nie większym niż 2 m. Wysokość sterty nie może przekroczyć 2,0 m. Warstwy rur należy układać na przemian tak, by kielichy wystawały poza obrys sterty. Rury należy zabezpieczyć przed nadmiernym promieniowaniem słonecznym. Należy ściśle stosować się do instrukcji producenta UZBROJENIE Studnie rewizyjne należy wykonać z kręgów betonowych o średnicy 1000mm układanych na prefabrykowanej podstawie dennej z betonu B40. Kręgi łączone są za pomocą uszczelek gumowych bądź kitu fugowego. Wysokość podstawy dennej żelbetowej dla rur Dz315 wynosi 0,85, a dla rur Dz400 0,875m. Studnie muszą spełniać wymagania normy PN-EN 476. Studnie zlokalizowane w drodze należy od góry zabezpieczyć płytami nadstudziennymi z włazami typu typu ciężkiego DN600 dla nacisku 400kN wg SWW Płyty osadzić na pierścieniach odciążających. W przypadku, gdy ze względu na głębokość studni, nie można zastosować podstaw dennych prefabrykowanych należy dno wykonać z betonu wylewanego, a kinetę z połówki rury PCV przewodowej. W ścianach studni muszą być fabrycznie osadzone stopnie złazowe antypoślizgowe ze stali nierdzewnej (wg EN ) zgodnie z wymaganiami normy PN-EN W wszystkich przypadkach włączeń kanału do studni powyżej 0,5m od dna studni, zastosowano kaskady zewnętrzne. Rurę spustową należy wzmocnić przez obetonowanie betonem B- 15 (klocek betonowy 50cm x 50 cm o wysokości jak rury spustowej). Przejścia przewodów przez ściany studni należy wykonać jako elastyczne w tulejach ochronnych uszczelnionych przy pomocy pianki poliuretanowej. Studnie muszą posiadać: Aprobatę Techniczną COBRTI Instal Aprobatę Techniczną IBDiM Wpusty deszczowe uliczne zostały ujęte w części drogowej ZABEZPIECZENIE ANTYKOROZYJNE Zastosowane rury kanalizacyjne nie wymagają zabezpieczenia. Studnie kanalizacyjne betonowe należy na zewnątrz i wewnątrz pokryć dwiema warstwami bitizolu R+P. Należy zadbać, aby powłoki bitizolu nie stykały się z rurami PCV. Rury PCV w miejscach przejść przez ściany studni i w miejscach połączenia z wpustami należy chronić przed kontaktem z bitizolem poprzez owinięcie folią izolacyjną PCV. Przestrzeń pomiędzy ścianą a rurą wypełnić pianką poliuretanową ZABEZPIECZENIE PRZED SZKODAMI GÓRNICZYMI Nie dotyczy 3.9.ROBOTY ZIEMNE WYKOPY Rozpoczęcie prac wymaga wytyczenia osi wykopu przez uprawnionego geodetę. Przed rozpoczęciem robót ziemnych należy wykonać przekopy kontrolne celem dokładnego zlokalizowania istniejącego uzbrojenia. Nie wyklucza się sieci niezinwentaryzowanych.

13 "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKARPA OTMUCHOWSKA) W NYSIE" Wykopy liniowe wykonać o ścianach pionowych o szerokości o min. 0,6m szerszych niż średnica rury, zabezpieczonych balami drewnianymi lub grodzicami stalowymi. Alternatywnie można zastosować obudowy typowe. Wykopy prowadzić mechanicznie do głębokości 0,25 m powyżej rzędnej dna wykopu. Poniżej wykopy prowadzić ręcznie. W sąsiedztwie istniejącego uzbrojenia wykopy należy prowadzić ręcznie na całej głębokości. Wszystkie wykopy należy zabezpieczyć ogrodzeniem, nocą oświetlić, a w miarę możliwości w tym samym dniu zasypać z ubiciem gruntu warstwami. Przy wykonywaniu wykopów zachować odległość 1,5 m od słupów energetycznych, teletechnicznych i pni drzew. Korzenie drzew wykonawca zobowiązany będzie przyciąć zgodnie ze sztuką pielęgnacji, a miejsca przecięte zabezpieczyć środkiem bakteriobójczym. Dla gromadzących się wód przypadkowych, w najniższym punkcie wykopu należy wykonać rząpie o wymiarach 50*50*50cm lub poprzez zabudowę kręgu Dn600. Wody należy odpompować przy pomocy pompy spalinowej i skierować do istniejących rowów. W pasie realizacji nie ma drzew, które kolidują z trasą kanału PODSYPKA Przewody należy ułożyć na wyrównanym i wzmocnionym podsypką piaskową podłożu. Z wykopu należy usunąć większe kamienie, a dno wykopu wyrównać przez wykonanie na całej szerokości wykopu podsypki grubości 20cm z piasku drobnego. Podsypkę należy zagęścić do 95% w skali Proctora. Rury muszą być tak ułożone, by podparcie ich było jednolite, co zapewnia dobrze ułożona i zagęszczona podsypka. Pod studnie należy wykonać podsypkę o tych samych parametrach OBSYPKA Po wykonaniu robót montażowych rur należy wykonać obsypkę przewodów piaskiem drobnym systematycznie po obu stronach rury, warstwami grubości nie większej niż 20cm do wys. 30cm ponad wierzch rury, aby zagwarantować rurom dostateczne podparcie ze wszystkich stron, żeby obciążenia były przekazywane równomiernie i nie występowały przeciążenia miejscowe. Obsypka powinna być tak wykonana, by kanał nie został przemieszczony. Obsypkę należy zagęścić do wskaźnika 95% (zmodyfikowana wartość Proctora) pod drogami, aby uniknąć osiadania gruntu i min. 90% w pozostałych terenach. Zagęszczanie można prowadzić mechanicznie najlepiej sprzętem, który może jednocześnie pracować po obu stronach przewodu. Niedopuszczalne jest używanie wibratora bezpośrednio nad rurą. Obsypkę wokół studni wykonać warstwą 30cm na całym obwodzie i zagęszczać warstwami o gr. 20cm. Ponadto należy ściśle stosować wszelkie zalecenia producenta rur i studni ZASYPANIE WYKOPÓW Całkowite zasypanie może nastąpić po wykonaniu próby szczelności przewodów. Do zasypywania wykopów w rejonie dróg należy zastosować grunt rodzimy zmieszany z piaskiem w stosunku 1:1 (tj. 50% piasku i 50% gruntu) zagęszczony do 97% w skali Proctora. Na pozostałych odcinkach wykop można zasypać gruntem rodzimym i zagęścić do 95%. Grunt należy zagęszczać warstwowo co 30cm. W miejscach, gdzie przykrycie kanału będzie mniejsze niż 1,2 m należy stosować ocieplenie warstwą żużla lub keramzytu o grubości 0,3 0,5 m, na której należy ułożyć folię HDPE o grubości 0,5 mm lub warstwę papy PRÓBA SZCZELNOŚCI Próbę szczelności kanalizacji wykonać przez napełnienie wodą. Odbiory i badania przeprowadzić zgodnie z PN-EN SKRZYŻOWANIA Z PRZESZKODAMI Projektowany kanał będzie się krzyżował z istniejącymi sieciami wodociągowymi, kablami telekomunikacyjnymi i energetycznymi. W miejscach, gdzie odległość pionowa pomiędzy krawędziami rur kanalizacyjnych i wodociągowych wynosi powyżej 0,2m nie ma potrzeby zabezpieczania tych przewodów.

14 "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKARPA OTMUCHOWSKA) W NYSIE" Kable energetyczne i teletechniczne zabezpieczyć zgodnie PN-76/E i PN-76/E rurami PE-HD SDR11 dwudzielnymi lub przez ułożenie kształtek betonowych o takiej długości, by końce elementów zabezpieczających znajdowały się min. 1m poza obrysem kabla. Końce rur ochronnych należy zaślepić pianką poliuretanową. Należy wykonać przekopy kontrolne celem dokładnego zlokalizowania uzbrojenia. Przed przystąpieniem do robót należy dokonać przekazania placu budowy z udziałem użytkowników urządzeń podziemnych, z którymi krzyżuje się projektowana kanalizacja. Przed przystąpieniem do robót należy zlecić odpowiednim jednostkom płatny nadzór. Ze względu na brak szczegółowego posadowienia istniejącego uzbrojenia, należy dokonać przekopów kontrolnych. 4. WYTYCZNE DLA BRANŻ Projekt modernizacji drogi stanowi odrębne opracowanie. Pokrywy studni kanalizacyjnych należy osadzić zgodnie z niweletą drogi - regulacja wysokości powinna zostać uwzględniona w projekcie drogowym. Rzędne wpustów zostaną określone w projekcie drogowym 5. UWAGI KOŃCOWE 1. Całość robót wykonać zgodnie z "Warunkami wykonania i odbioru robót bud. - montażowych - cz. II " i Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych. 2. Teren budowy zabezpieczyć oraz prace prowadzić zgodnie z Rozporządzenie Ministra Infrastruktury z w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych (Dz.U. nr 47, poz. 401); 3. Stosować przepisy zawarte w Rozporządzeniu Ministra Gospodarki z (DzU118, poz.1263) w sprawie bhp podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych; 4. Prace wykonać pod nadzorem służb Urzędu Miasta w Nysie. 5. Wykonawca robót zobowiązany jest przedłożyć projekt organizacji ruchu na czas prowadzenia robót oraz uzyskać decyzję na zajęcie pasa drogowego. 6. ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH 1. Rury PCV (SDR34, SN8) lite Dz600mm 2. Rury PCV (SDR34, SN8) lite Dz400mm 3. Rury PCV (SDR34, SN8) lite Dz315mm 4. Rury PCV (SDR34, SN8) lite Dz200mm 5. Studnie bet. z kręgów Dn1000 z włazem żel. DN600, 400kN 6. Wpusty deszczowe z kręgów Dn500 z osadnikiem h= 0,8m

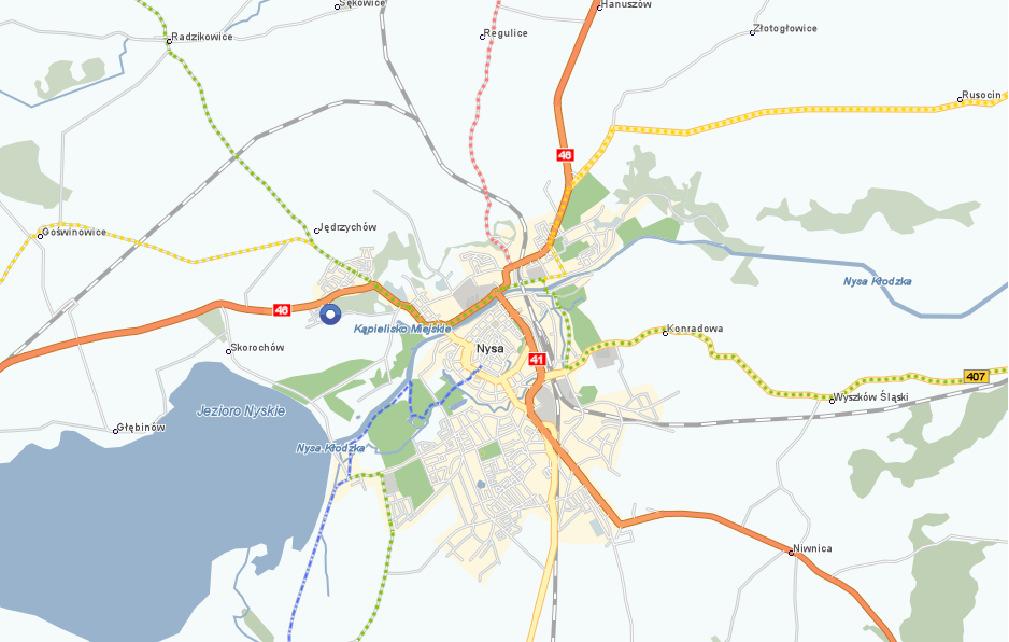

15 "OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ BUDOWY ULIC PORZECZKOWEJ, BUKSZPANOWEJ, LESZCZYNOWEJ, BERBERYSOWEJ, KALINOWEJ, AZALIOWEJ (OSIEDLE SKARPA OTMUCHOWSKA) W NYSIE" CZĘŚĆ RYSUNKOWA: Rys. nr 1 - Plan orientacyjny w skali 1: Rys. nr 2 - Plan sytuacyjny w skali 1:500 Rys. nr Profile kanalizacji deszczowej 1:100/500 Rys. nr 4 Wyloty do cieków Rys. nr 5 Studzienka rewizyjna Rys. nr 6 Wpust deszczowy Rys. nr 7 Studnia chłonna
