JFSS JAŚMIN. (Joint Fires Support System)

Transkrypt

1 JFSS JAŚMIN (Joint Fires Support System) System wymiany danych ze Środkami Rażenia Ogniowego przeznaczony dla TZKOP wraz z systemem szkolenia w środowisku wirtualnym Międzynarodowa konferencja naukowa WYKORZYSTANIE INNOWACYJNYCH TECHNOLOGII DLA ZWIĘKSZENIA ZDOLNOŚCI OPERACYJNYCH DO PROWADZENIA DZIAŁAŃ W TERENIE GÓRZYSTYM r., Jasionka k/rzeszowa

2 Podstawowe informacje o systemie JFSS JAŚMIN JFSS (Joint Fires Support System) JAŚMIN to kompleksowy System wymiany danych ze Środkami Rażenia Ogniowego przeznaczony m.in. dla TZKOP i zintegrowany z systemem szkolenia w środowisku wirtualnym. Składa się on ze specjalistycznego sprzętu i oprogramowania dedykowanego m.in. dla Taktycznych Zespołów Kontroli Obszaru Powietrznego (TZKOP). System ten zapewnia efektywną komunikację ze statkami powietrznymi oraz naziemnymi systemami wsparcia ogniowego (w tym informatyczne zabezpieczenie procesu koordynacji ich działań). JFSS JAŚMIN jest jednym z głównych komponentów Sieciocentrycznej Platformy Teleinformatycznej JAŚMIN.

3 Sieciocentryczna Platforma Teleinformatyczna JAŚMIN unikalny oraz rozległy System Systemów w zakresie wsparcia dowodzenia i łączności JFSS JAŚMIN Jeden z najnowszych komponentów JAŚMINa dedykowany także dla TZKOP

4 Jeden z głównych komponentów Sieciocentrycznej Platformy Teleinformatycznej JAŚMIN Kompleksowe rozwiązanie zapewniające efektywną i automatyczną wymianę danych pomiędzy statkami powietrznymi oraz systemami wsparcia ogniowego, a także zwiększające efektywność precyzyjnego wskazywania celów, w tym naprowadzania na nie statków powietrznych. Przeznaczone jest m.in. dla Taktycznych Zespołów Kontroli Obszaru Powietrznego TZKOP, w tym nawigatorów lotnictwa (FAC Forward Air Controller i JTAC Joint Terminal Attack Controller), koordynatorów wsparcia ogniowego (JFO Joint Fires Observer) i oficerów łącznikowych dla sił powietrznych (ALO Air Liaison Officer)

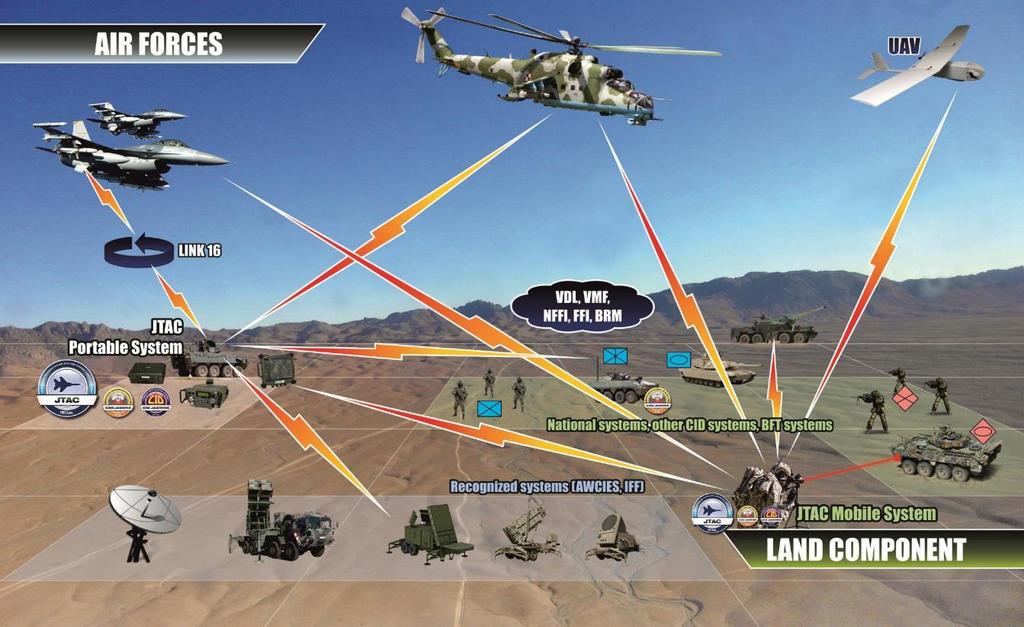

5 Przykładowa koncepcja wykorzystania systemu JFSS JAŚMIN

6 Sieciocentryczna Platforma Teleinformatyczna JAŚMIN unikalny oraz rozległy System Systemów w zakresie wsparcia dowodzenia i łączności System Wspomagania Dowodzenia C3IS JAŚMIN Kolejny zasadniczy komponent JAŚMINa dedykowany m.in. dla TZKOP

7 Główne komponenty Sieciocentrycznej Platformy Teleinformatycznej JAŚMIN System Wspomagania Dowodzenia C3IS JAŚMIN Rozwiązanie programowe system istotnie wspierający (w tym automatyzujący) procesy: dowodzenia i zarządzania działaniami na wszystkich szczeblach, do poziomu żołnierza spieszonego lub np. ratownika włącznie. Tworzy i istotnie zwiększa świadomość sytuacyjną wojsk oraz służb ratowniczych, zwłaszcza ich dowództw i sztabów, a także umożliwia m.in. tworzenie Połączonego Obrazu Sytuacji Operacyjnej / Kryzysowej AIR FAIR , 2013, Najważniejsze nagrody, wyróżnienia i referencje 2007 Kolejny zasadniczy komponent JAŚMINa dedykowany m.in. dla TZKOP

8 SWD C3IS JAŚMIN jako jeden z głównych komponentów programowych JAŚMINa WMS WFS HLA MIP MEM, DEM B2/B3/B3.1 ADEM NFFI STANAG 5527 ADatP-36 FFI-XML- MTF MIP Baseline 2, 3 i 3.1, ADEM (Multilateral Interoperability Programme) oraz JC3IEDM (STANAG 5525) NFFI (NATO Friendly Force Information) V.1.3 (IP1, IP2), SIP3, HUB (STANAG 5527) ADatP-36 (FFI-XML-MTF) Plany i Rozkazy (STANAG 2014) OTH- GOLD STANAG 2014 ADatP-3, APP-11(C) Baseline 11C/F, 12.2, 13 i 14 (STANAG 5500) APP-6A, APP-6B (Symbolika taktyczna) MIL-STD-2525B, MIL-STD-2525C ADatP-37 CID Server ADatP-3 APP-11(C) NVG (NATO Vector Graphics) 1.4 i 1.5 JIPS (JCOP Information Product Services) 0.5 i 0.6 JDSS (STANAG 4677) Link 16, JREAP C, SIMPLE (STANAG 5602), Link 11B ATP-45 (CBRN) APP-6A APP-6B VMF (Variable Message Format) (MIL-STD 6018B i MIL-STD 47001D change 1) ATP-45 (CBRN Chemical, Biological, Radilogical and Nuclear) ADatP-37 CID Server (STANAG 5528) Link 16 Link 11B VMF JDSS STANAG 4677 JCOP JIPS 0.5, 0.6 NVG 1.4, 1.5 MIL-STD- 2525B 2525C OTH-GOLD WMS (Web Map Service) WFS (Web Feature Service) HLA High Level Architecture (STANAG 4603) Battlefield Directory (STANAG 4644) Narzędzie posiadające bardzo duży wachlarz zaimplementowanych standardów interoperacyjności

9 ZESTAW USŁUG SWD C3IS JAŚMIN MODUŁY SWD C3IS JAŚMIN jako jeden z głównych komponentów programowych JAŚMINa HMS C3IS JAŚMIN BMS C3IS JAŚMIN DSS C3IS JAŚMIN JFSS C3IS JAŚMIN C3IS JAŚMIN MIP Gateway B2 B3 JAŚMIN NFFI Proven HUB JAŚMIN System Obsługi i Dostarczania Danych Operacyjnych System Usług Intranetowych System Przekazywania i Wymiany Danych System Replikacji Danych Operacyjnych System Transformacji i Konwersji Danych System Nadzoru i Konfiguracji System Dostarczania Cech Geograficznych System Usług Dedykowanych System Dedykowanych Aplikacji Klienckich JAŚMIN Core Services Główne unikalne zalety SWD C3IS JAŚMIN modułowa budowa i szeroki uniwersalny zestaw usług tego oprogramowania umożliwiające łatwe wydzielenie funkcjonalności wymaganych m.in. dla: HMS, BMS, DSS, WPJ, CID, JFSS itp.

10 Podstawowe informacje o systemie JFSS JAŚMIN Przedmiotowy system składa się z gotowych, głównie polskich wyrobów dedykowanych dla potrzeb szeroko pojętego rażenia ogniowego, co stanowi jego pierwszorzędną cechę. Wynika to z faktu, że może on być przeznaczony nie tylko dla TZKOP, bowiem dostarcza znacznie więcej funkcjonalności zwiększających efektywność działań bojowych

11 Przeznaczenie systemu JFSS JAŚMIN Prezentowane rozwiązanie składa się ze sprzętu oraz oprogramowania, dostępnego w dwóch wariantach wykonań (przenośnym i przewoźnym), przeznaczonych m.in. dla: wysuniętych nawigatorów lotnictwa (FAC i JTAC) koordynatorów wsparcia ogniowego (JFO) oficerów łącznikowych dla sił powietrznych (ALO) pododdziałów rozpoznania, w celu zapewniania świadomości operacyjnej

12 Warianty wyposażenia systemu JFSS JAŚMIN Szczegółowo prezentowane są dwa warianty rozwiązania JFSS JAŚMIN: zestaw przewoźny zestaw przenośny

13 Wyposażenie zestawu przewoźnego JFSS JAŚMIN VECTOR 21 Nite / PLRF Radiostacja AN/PRC-117G Ethernet / RS-232 RS 232 USB Komputerowy Terminal Taktyczny ze specjalistycznym oprogramowaniem JFSS C3IS JAŚMIN (w tym CID JAŚMIN) Ethernet / USB MicroDAGR Tactical Network ROVER L3

14 Zasadnicze parametry wyposażenia zestawu przewoźnego JFSS JAŚMIN Zestaw przewoźny charakteryzuje się zwiększoną odpornością mechaniczno-klimatyczną (wzmocnioną konstrukcją) o następujących zasadniczych parametrach: współczynnik ochrony: min. IP65 ekran: 12.1" typu multi-touch, umożliwiający: wykorzystanie terminala w pełnym słońcu oraz jego obsługę w rękawiczkach karta sieciowa i bezprzewodowa HDD: min. 256 GB lub dwa dyski 256 GB pracujące w trybie RAID 0 czytnik kart microssd o pojemności 512 GB możliwość zastosowania rozwiązania dostosowanego do pracy w warunkach nocnych z wykorzystaniem noktowizji (Night Vision Goggles) zakres temperatur: C C zasilanie: zewnętrzny zasilacz sieciowy V, Hz (możliwość zasilania z sieci prądu stałego 12/24 V oraz z gniazda zapalniczki samochodowej, wbudowany akumulator wewnętrzny oraz możliwość zasilania z zewnętrznego Power-Bank) możliwość pracy z akumulatora przez min. 4h w zakresie temperatur (-20 0 C C) odbiór sygnału wideo z odległości nie mniejszej niż 50 km waga zestawu do 20 kg

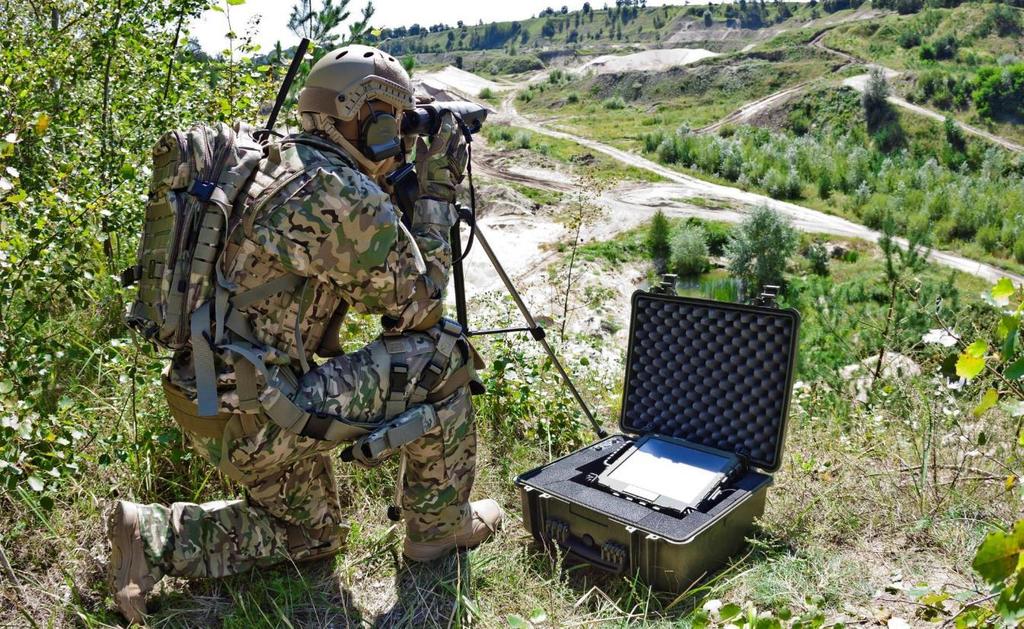

15 Wyposażenie zestawu przenośnego JFSS JAŚMIN Wyświetlacz HMD Radiostacja AN/PRC-152 VECTOR 21 Nite / PLRF Ethernet / RS-232 RS 232 SVGA USB Indywidualny Terminal Taktyczny ze specjalistycznym oprogramowaniem JFSS C3IS JAŚMIN (w tym CID JAŚMIN) Ethernet / USB MicroDAGR Tactical Network ROVER L3

16 Zasadnicze parametry wyposażenia zestawu przenośnego JFSS JAŚMIN Zestaw przenośny charakteryzuje się zwiększoną odpornością mechaniczno-klimatyczną (wzmocnioną konstrukcją) o następujących zasadniczych parametrach: współczynnik ochrony: min. IP65 ekran: 7" (w celu zwiększenia komfortu pracy operatora, możliwe jest również przygotowanie urządzenia o większej przekątnej ekranu np. 11 cali) typu multi-touch, o rozdzielczości minimalnej 800x600, umożliwiający: wykorzystanie terminala w pełnym słońcu oraz jego obsługę w rękawiczkach czytnik kart SD, pamięć flash min. 128 GB oraz microssd o pojemności 512 GB możliwość zastosowania rozwiązania dostosowanego do pracy w warunkach nocnych z wykorzystaniem noktowizji (Night Vision Goggles) wyświetlanie obrazu na wyświetlaczu okularowym waga wyświetlacza okularowego do 200 g, możliwość montowania na hełmie (wz. 2005) i okularach balistycznych odbiór sygnału wideo z odległości nie mniejszej niż 30 km zakres temperatur: C C zasilanie: zewnętrzny zasilacz sieciowy V, Hz (możliwość zasilania z sieci prądu stałego 12/24 V oraz z gniazda zapalniczki samochodowej, wbudowany akumulator wewnętrzny oraz możliwość zasilania z zewnętrznego Power-Bank) możliwość pracy z akumulatora przez min. 4h w zakresie temperatur (-20 0 C C) waga zestawu do 6 kg Ukompletowanie zestawu przenośnego umieszczone jest w plecaku z systemem mocowania do oporządzenia żołnierza typu MOLLE

17 Główne możliwości systemu JFSS JAŚMIN Prezentowane rozwiązanie posiada znacznie większą ilość możliwości jego wykorzystania w stosunku do wymagań stawianych dla tego typu systemów. Główne z nich to: zapewnienie Użytkownikom systemu wsparcia ogniowego istotnego zwiększenia poziomu świadomości sytuacyjnej dwustronna efektywna wymiana danych w czasie rzeczywistym ze środkami rażenia ogniowego, w tym ze statkami powietrznymi modułowa budowa, umożliwiająca także szybką integrację z urządzeniami niezbędnymi do pracy operatorów systemu współpraca z systemami symulacji (np. JCATS - Joint Conflict And Tactical Simulation i VBS2/3 - Virtual Battlespace), w celu ułatwienia procesu szkolenia obsług wbudowana funkcjonalność serwera identyfikacji bojowej w oparciu o standardu ADatP-37 (STANAG 5528) rozszerzenie zastosowania przedmiotowego systemu również w odniesieniu do statków powietrznych nie posiadających możliwości komunikacji w standardach VMF i Link 16 wykorzystanie do szkolenia systemu symulacji, np. VBS3 (Virtual Battlespace 3) identyfikacja oraz automatyczny odbiór lokalizacji położenia wojsk własnych (FFT - Friendly Force Tracking), zapewnione poprzez CID JAŚMIN wskazywanie środkom rażenia ogniowego lokalizacji wojsk własnych dla uniknięcia ognia bratobójczego, tzw. Blue-Blue Fire automatyczna synchronizacja i wymiana danych z urządzeniami stanowiącymi wyposażenie TZKOP, w celu uniknięcia błędu ludzkiego przy ręcznym wprowadzaniu danych (np. pozycji własnej, pozycji wojsk własnych, pozycji celu itp.) sterowanie urządzeń stanowiących wyposażenie TZKOP za pomocą terminala operatora

18 Główne możliwości systemu JFSS JAŚMIN integracja z systemami NATO poprzez zastosowanie dowolnego z protokołów wymiany danych dostarczanych przez oprogramowanie SWD C3IS JAŚMIN interoperacyjność międzysystemowa (m.in. z systemami NATO) dzięki zastosowaniu sprawdzonego i wdrożonego SpW HMS C3IS JAŚMIN (systemu wspomagania dowodzenia szczebla korpusu, dywizji i brygady) planowanie misji, wizualizacja (zgodnie z APP-6A/B i MIP Implementation Rules) oraz pełna obsługa planów, rozkazów i meldunków, zgodnie ze standardem STANAG 2014 komunikacja z żołnierzami przy użyciu protokołu NATO JDSS (Joint Dismounted Soldier System STANAG 4677) wymiana danych z wdrożonym już do SZ RP Modułem Programowym HMS C3IS JAŚMIN wymiana danych z samolotami nie posiadającymi standardu Link 16 np. z MiG-29, za pomocą funkcjonalności CID-MIG umożliwiającej podniesienie świadomości sytuacyjnej pilotów wymiana danych ze statkami bezzałogowymi wykorzystywanie wektorowych podkładów topograficznych dystrybuowanych w technologiach VPF, SHP oraz rastrowych podkładów topograficznych w technologiach CADRG, ECW, MrSID, Geo TIFF, JPEG oraz map modelu terenu DTED możliwość wykorzystywania i dostarczania podkładów topograficznych dystrybuowanych m.in. w technologiach WMS (Web Map Service) i WFS (Web Feature Service) szybkie przesyłanie wiadomości tekstowych (CHAT) z wykorzystaniem predefiniowanych meldunków i szablonów wsparcie dla obsługi poczty elektronicznej w oprogramowaniu klienckim integracja z usługami katalogowymi, zgodnie ze standardem STANAG 4644 (TELDAT Battlefield Directory)

19 Charakterystyka modułu programowego JFSS C3IS JAŚMIN Moduł programowy JFSS C3IS JAŚMIN stanowi dedykowaną aplikację kliencką uruchamianą na specjalistycznym terminalu. Realizuje on wiele scenariuszy pracy użytkowników, w tym umożliwia: wsparcie dla obserwacji terenu i rozpoznania wzrokowego pomiar odległości i azymutu automatyczne nanoszenie celu na podkład mapowy zatwierdzanie celu na podkładzie mapowym i określenie charakteru obiektu oznaczanie aktywnych celów oraz anulowanie już wybranych celów wywołanie komunikatu 9-liniowego CAS (automatycznie lub półautomatycznie z wstępnie wypełnionymi niektórymi polami) wizualizacja obiektów zidentyfikowanych znajdujących się w serwerze CID JAŚMIN

20 Przykładowe widoki aplikacji klienckiej modułu programowego JFSS C3IS JAŚMIN MONITORING WYPOSAŻENIA NAPROWADZANIE CELU POTWIERDZENIE CELU OCENA ZNISZCZENIA

21 Główne funkcjonalności modułu programowego JFSS C3IS JAŚMIN Moduł programowy JFSS C3IS JAŚMIN udostępnia użytkownikowi m.in. następujące funkcjonalności: odbiór sygnału video ze statku powietrznego (VDL) w standardach: PAL, NTSC, MPEG-4, MPEG-2 i MJPEG (w tym odbiór sygnału video z urządzenia typu SNIPER) mechanizmy półautomatycznej edycji meldunków, komunikatów i wiadomości zapewnienie Użytkownikowi świadomości taktycznej, w tym: podkład mapowy, funkcje pracy z mapą, grafikę operacyjną, elementy sytuacji taktycznej oraz podstawowe kalkulacje taktyczne zobrazowanie FMV (full motion video) półautomatyczną interpretację i edycję wybranych typów wiadomości sformatowanych w standardzie ADatP-3 (m.in.: typu FM Fire Mission, ATI Artillery Target Intelligence, NNFP Fire Plan, SPRT Support Airspace Coordination Area, ACMREQ i AIRREQ) wymianę danych w czasie rzeczywistym oraz graficzną prezentację wiadomości w formacie VMF, w tym: K01.1 Freetext K02.34 On station report K02.35 Departing Initial Point K line CAS Brief K02.28 Battle Damage Assessment, K02.57 Aircraft Position Target Designation, K02.59 Request for Aircraft Position Target Designation; dwustronną wymianę danych ze statkiem powietrznym

22 Charakterystyka modułu programowego JFSS C3IS JAŚMIN Istotną cechą omawianego modułu JFSS jest jego ścisła integracja z terminalem przenośnym, na którym jest on uruchomiony, a także wieloma urządzeniami zewnętrznymi wykorzystywanymi przez Operatora systemu, m.in.: VECTOR 21 Nite PLRF 10/15 DAGR Micro DAGR radiostacjami z rodziny FALCON (ANP/PRC 152/152A, ANP/PRC 117/G i ANP/PRC 158) W ramach integracji moduł programowy JFSS C3IS JAŚMIN jest w stanie w sposób automatyczny odczytać aktualne wartości parametrów mierzonych przez wymienione urządzenia (np. odległość oraz azymut) i wprowadzić je od razu do systemu

23 Możliwość współpracy systemu JFSS JAŚMIN z systemami symulacji W ramach współpracy z systemami symulacji SWD C3IS JAŚMIN ma zaimplementowany standard High Level Architecture (HLA), dzięki czemu posiada możliwość symulacji działań bojowych. W ramach prezentowanego rozwiązania została wykonana integracja oprogramowania także z VBS, która pozwala na realizację szkoleń Operatorów systemu z procesu prowadzenia działań, np.: namierzania celu, przekazywania rozkazów i raportowania z wykonania misji. Umożliwia ona również przećwiczenie m.in.: pracy z dalmierzem laserowym Vector 21 Nite oraz współpracy ze statkiem powietrznym (w ramach której możliwy jest podgląd obrazu przekazywanego z jego zasobnika). Dzięki implementacji wspomnianego standardu HLA i integracji z VBS istnieje również możliwość synchronizacji szkolenia Operatorów systemu ze szkoleniem Pilotów.

24 Możliwość współpracy systemu JFSS JAŚMIN z systemami symulacji Widok z dalmierza laserowego Vector 21 Nite Widok statku powietrznego Widok obrazu przekazywanego ze statku powietrznego Widok obrazu przekazywanego ze statku powietrznego

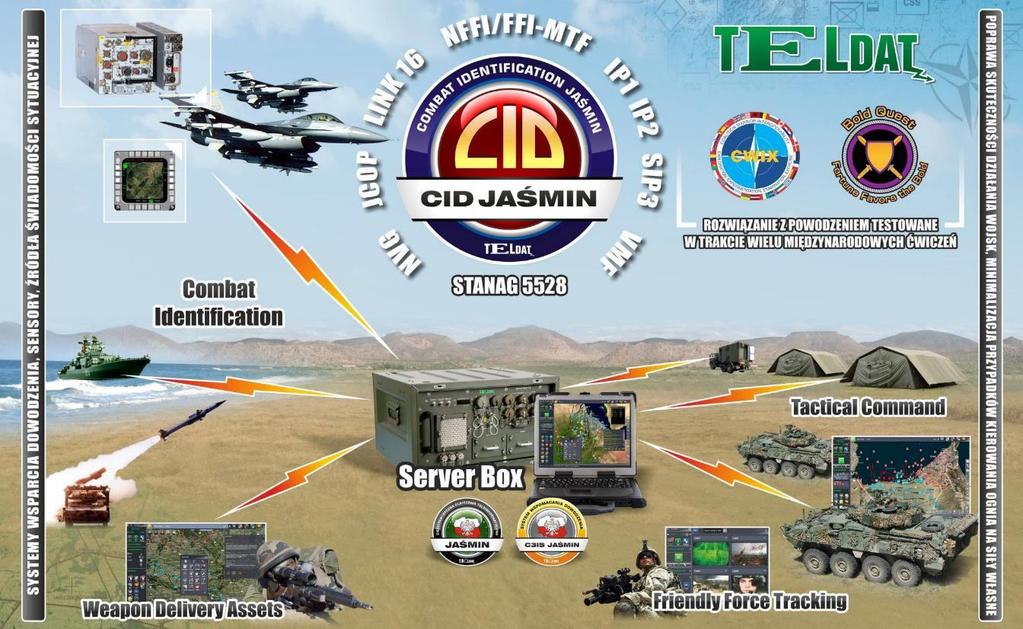

25 Charakterystyka modułu programowego CID JAŚMIN, dedykowanego dla systemu JFSS JAŚMIN Serwer Identyfikacji Bojowej CID JAŚMIN pełni rolę innowacyjnego integratora istotnie podnoszącego głównie poziom: identyfikacji obiektów wojsk własnych i sojuszniczych, wymiany danych w tym zakresie między rodzajami sił zbrojnych oraz bezpieczeństwa wojsk i tym samym efektywności ich działań, m.in. dla TZKOP, JFO i ALO. Służy głównie do identyfikacji obiektów przyjacielskich na polu walki i implementuje standard ADatP-37 (STANAG 5528). Znacząco zwiększa świadomość operacyjną, co przyczynia się do uniknięcia strat w ludności cywilnej, wojskach własnych i/lub sojuszniczych, spowodowanych np. przez ogień bratobójczy (Blue-Blue Fire). Umożliwia również zwiększenie efektywności bojowej poprzez usprawnienie współpracy jednostek sojuszniczych oraz wsparcie przy podejmowaniu decyzji o zaangażowaniu i alokacji broni w obszarze działań bojowych. Rozwiązanie to stanowi o wiele szerszą niż w oryginalnej koncepcji NATO implementację założeń tego typu serwera. Oprogramowanie CID JAŚMIN współpracuje ze specjalistycznym sprzętem (m.in. militarnym serwerem Server Box JAŚMIN) oraz w pełni współdziała z systemami wsparcia dowodzenia i działania wojsk wchodzącymi w skład platformy JAŚMIN, zwłaszcza modułem programowym JFSS JAŚMIN istotnie zwiększając zakres jego funkcjonalności.

26 Moduł programowy CID JAŚMIN dedykowany dla systemu JFSS JAŚMIN

27 MIĘDZYNARODOWE I KRAJOWE PRZEDSIĘWZIĘCIA WOJSKOWE TEATRY DZIAŁAŃ WOJSKOWYCH NIESPOTYKANIE SZEROKIE I OWOCNE WYKORZYSTANIE (W TYM BADANIE I TESTOWANIE) SWD C3IS JAŚMIN I DEDYKOWANEGO DLA NIEGO SPRZĘTU W LABORATORIACH BADAWCZYCH, NAJWAŻNIEJSZYCH MIĘDZYNARODOWYCH I KRAJOWYCH PRZEDSIĘWZIĘCIACH WOJSKOWYCH, W TYM NA TEATRACH DZIAŁAŃ NATO CWIX 2016 Międzynarodowy program MIP CEDRON 16 MAZURY 2016 GÓRY 2016 BOLD QUEST 2016 ANAKONDA 16 NATO CWIX 2015 Międzynarodowy program MIP Centrum Technologii IT w Greding DRAGON 15 MAZURY, GÓRY, PIERŚCIEŃ 2015 BOLD QUEST 2015 Laboratories of Raytheon Combined Endeavor 2014 Międzynarodowy program MIP Comiesięczny trening NOGAT BOLD QUEST 2014 Laboratoria Raytheon NATO CWIX 2014 Combined Endeavor 2013 PIORUN 14 Centrum Technologii IT w Greding KŁODZKO 2014 ŚWIDER 2014 PIERŚCIEŃ 2014 ŚWIDER 13 MAZURY 13 PIERŚCIEŃ 13 MAZURY 2014 SKW 2014 NATO CWIX 2013 ASTER 12 KŁODZKO 2013 ŚWIDER 12 Comiesięczny trening NOGAT Ośrodek badawczy CTM Laboratoria Raytheon PIERŚCIEŃ Combined Endeavor 2012 Międzynarodowy program MIP MAZURY 12 NATO CWIX 2012 ASTER 11 KŁODZKO 12 DRAGON 11 SKW 2012 Combined Endeavor 2011 Międzynarodowy program MIP COMPACT GREY 2011 NATO CWIX 2011 PIERŚCIEŃ 11 LATOWICZ 11 ŚWIDER 11 ASTER 10 STOKROTKA 10 Combined Endeavor 2010 NATO CWIX 2010 ŚWIDER 2010 Międzynarodowy program MIP Ośrodek badawczy CTM COMPACT GREY 10 Laboratorium WIŁ 2011 REPUBLIKA ŚRODKOWOAFRYKAŃSKA BORSUK 10 ASTER 09 Laboratorium badawcze IŁ PIB Ośrodek badawczy CTM SKW 2010 KOSOWO Combined Endeavor 2009 NATO CWID 2009 NC3A (Laboratorium w Hadze) ASTER 08 STOKROTKA 09 Międzynarodowy program MIP SKW Ośrodek badawczy CTM 2009 AIR POLICING ORLIK KRAJE NADBAŁTYCKIE NATO CWID 2008 Combined Endeavor 2008 SKW KUWEJT Ośrodek CELAR (MON we Francji) DRAGON 07 STOKROTKA EUFRAT X 2008 CZAD Combined Endeavor 2007 BAGRAM ANAKONDA Combined Endeavor 2006 STOKROTKA CTM Combined Endeavor 2005 IŁ PIB Ośrodek CTM IŁ PIB SKW 2006 AFGANISTAN 2007 PAKISTAN KONGO PIENINY 2005 LISTOPAD PAŹDZIERNIK OGROMNY I BARDZO KOSZTOWNY KILKUNASTOLETNI WYSIŁEK TWÓRCZY, BADAWCZY, ROZWOJOWY I PRODUKCYJNY POLSKICH INŻYNIERÓW

28 Laboratoria szkolno-treningowe SWD C3IS JAŚMIN Laboratorium Zautomatyzowanych Systemów Dowodzenia Tadeusz BUK 5 funkcjonujących laboratoriów szkolno-treningowych w 3 ośrodkach naukowych i szkoleniowych Dowody na efektywne i także wyjątkowe wykorzystywanie SWD C3IS JAŚMIN (w tym jego modułów) w działalności naukowo-badawczej i dydaktycznej

29 KRAJE NADBAŁTYCKIE KUWEJT KOSOWO AFGANISTAN Aktualnie w SZ RP jest wykorzystywanych ponad 7 tysięcy komponentów sprzętowych i programowych platformy JAŚMIN (w tym ponad 1300 licencji SWD C3IS JAŚMIN) PAKISTAN CZAD KONGO REPUBLIKA ŚRODKOWOAFRYKAŃSKA

30 System dla Połączonego Wsparcia Ogniowego JFSS JAŚMIN Rozwiązanie prezentowane m.in. podczas MSPO 2016 w Kielcach

31 System dla Połączonego Wsparcia Ogniowego JFSS JAŚMIN Rozwiązanie prezentowane m.in. podczas MSPO 2016 w Kielcach

32 Zapraszamy na praktyczny pokaz oferowanych gotowych rozwiązań dla TZKOP

33 Praktyczny pokaz Systemu dla Połączonego Wsparcia Ogniowego JFSS JAŚMIN dedykowany również dla TZKOP System Połączonego Wsparcia Ogniowego JFSS, w tym dla TZKOP System Szkolenia i Wirtualnej Symulacji JAŚMIN ZESTAW PRZENOŚNY Tactical Network ROVER L3 ZESTAW PRZEWOŹNY Indywidualny Terminal Taktyczny VECTOR 21 Nite Komputerowy Terminal Taktyczny
