2 Agenda Krótka prezentacja grupy WB Systemy kierowania ogniem artylerii jako jeden z flagowych produktów WB Electronics Trenażery Zautomatyzowanego Zestawu Kierowania Ogniem TOPAZ Wykorzystanie świata wirtualnego do celów szkolenia obsług ZZKO TOPAZ na przykładzie stanowiska rozpoznania oficera S2 Pytania

3 3

4 OD STARTU DO WB Group pracownicy inżynierowie

5 SYNERGIA BIZNESOWA W RAMACH GRUPY Firma % udziałów WBE Rok założenia Zatrudnienie

6 6

7 PROGRAM ARTYLERYJSKI Początki prac nad powstaniem zautomatyzowanego systemu wsparcia dowodzenia i kierowania ogniem sięgają końca lat 90-tych ZZKO TOPAZ jako kompleksowe rozwiązanie dla pododdziałów artylerii ZZKO TOPAZ został wprowadzony na uzbrojenie w 2001 r. Pierwsze realizacje ZZKO TOPAZ polegały na modernizacji istniejących systemów 122 mm hs 2S1 GOŹDZIK oraz 152 mm ahs DANA

8 PROGRAM ARTYLERYJSKI 2014 RZRA LIWIEC WR-40 LANGUSTA AHS KRAB AHS KRYL KMO RAK M120 RAK DMO REGINA ZSDiKO KRYL HOMAR AHS DANA PMN KROTON 2S1 GOŹDZIK Koniec lat 90-tych ZZKO TOPAZ ciągły rozwój systemu

9 PROGRAM ARTYLERYJSKI ZZKO TOPAZ w Polsce 2S1 GOŹDZIK DANA KRAB Stargard Szczeciński Toruń Świętoszów Bartoszyce Jarosław Wędrzyn Choszczno Sulechów x2 Węgorzewo Chełm Żagań Orzysz

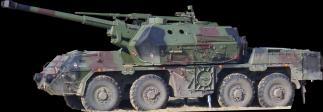

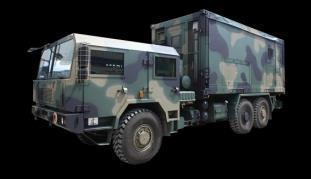

10 PROGRAM ARTYLERYJSKI Pojazdy w ramach ZZKO TOPAZ Ilość hs 122 mm 2S1 GOŹDZIK 175 Wóz dowodzenia ADK-11T/TM 22 Pojazd oficera łącznikowego ZWD-99bat 62 ahs 152 mm DANA 85 ahs 155 mm KRAB 24 Wóz Dowódczo-Sztabowy DMO REGINA 2 Wóz Dowodzenia d-cy baterii i d-cy plo DMO REGINA 9 Moździerz samobieżny 120 mm M120K i M120G KMO RAK 2 Wóz Dowodzenia d-cy kompanii wsparcia KMO RAK 1 Artyleryjski Wóz Rozpoznawczy KMO RAK 1 Artyleryjski Wóz Amunicyjny i Wóz Remontu Uzbrojenia KMO RAK 2 WR-40 LANGUSTA 74 Radar Artyleryjski RZRA LIWIEC 10+7 ŁĄCZNIE 476

11 PROGRAM ARTYLERYJSKI ZZKO TOPAZ jest systemem klasy C4I zapewniającym: Wspomaganie dowodzenia Wspomaganie kierowania ogniem Realizację wymiany fonii i danych przez dostępne środki łączności radiowej i przewodowej Automatyzację rozpoznania z różnorodnych sensorów (RZRA LIWIEC, APDR, BSP) Wspomaganie w realizacji funkcji logistycznych, w tym zaopatrzenia w amunicję

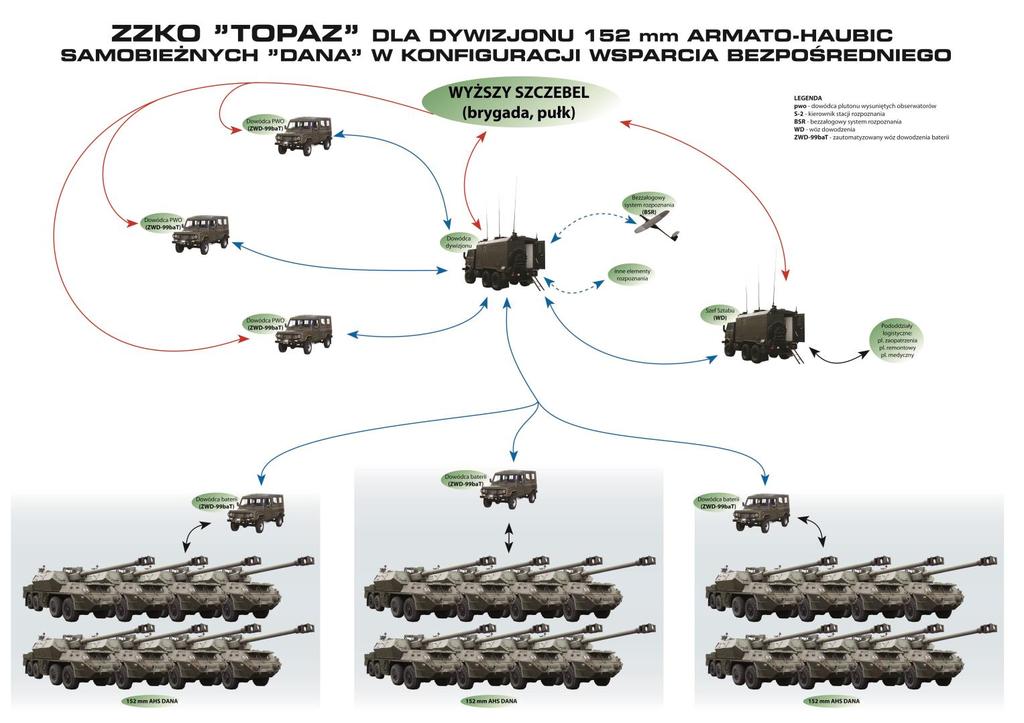

12 PROGRAM ARTYLERYJSKI

13 TRENAŻERY Trenażer ZZKO TOPAZ jako niezbędny element przygotowania załóg dywizjonu artylerii Lokalizacja Centrum Szkolenia Artylerii i Uzbrojenia im. gen. J. Bema w Toruniu Odwzorowanie stanowisk pracy osób funkcyjnych dywizjonu artylerii na sprzęcie komercyjnym Wyszkolenie wojskowych instruktorów Główny cel wyszkolenie załóg z zasad funkcjonowania ZZKO TOPAZ przed rozpoczęciem pracy na rzeczywistym sprzęcie Możliwość szkolenia zaawansowanego załóg w ramach scenariuszy taktycznych Minimalizacja kosztów szkolenia

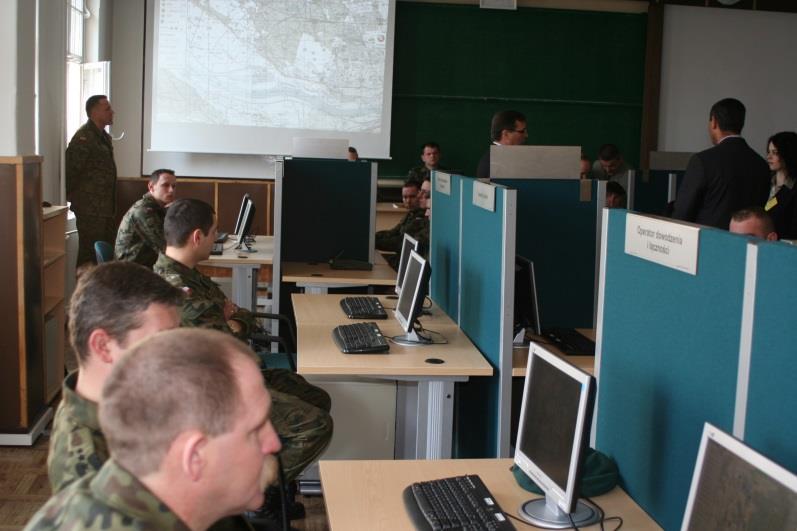

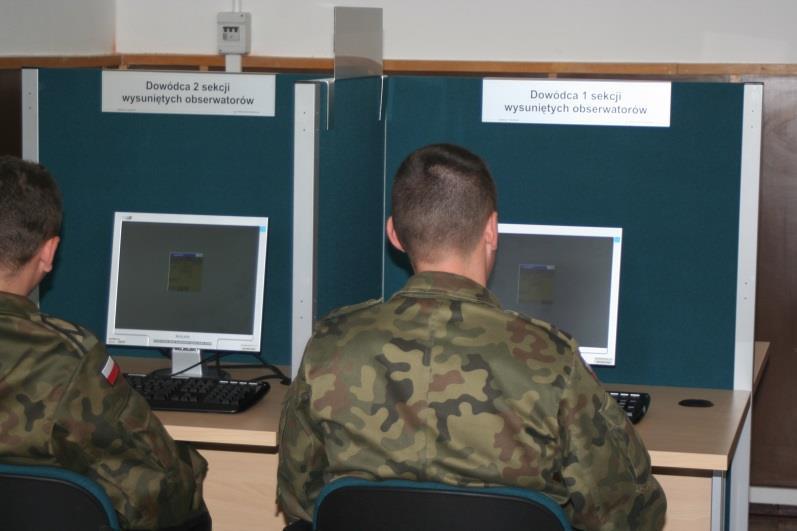

14 TRENAŻERY Trenażer w CSAiU w oparciu o sprzęt komercyjny

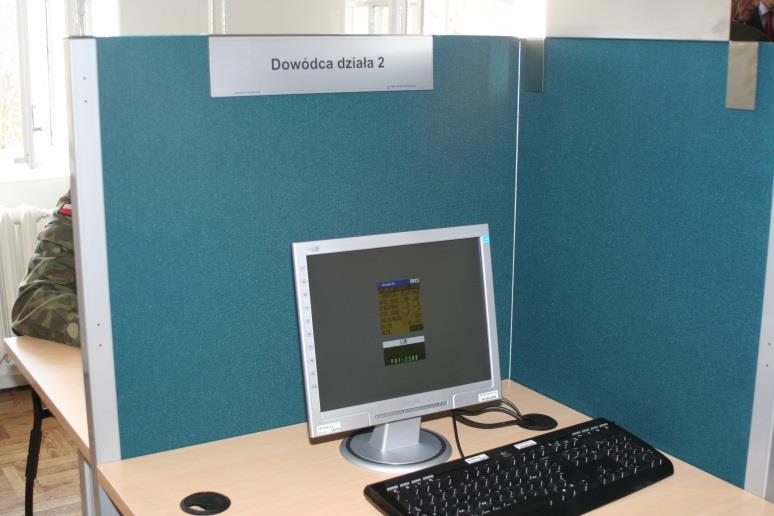

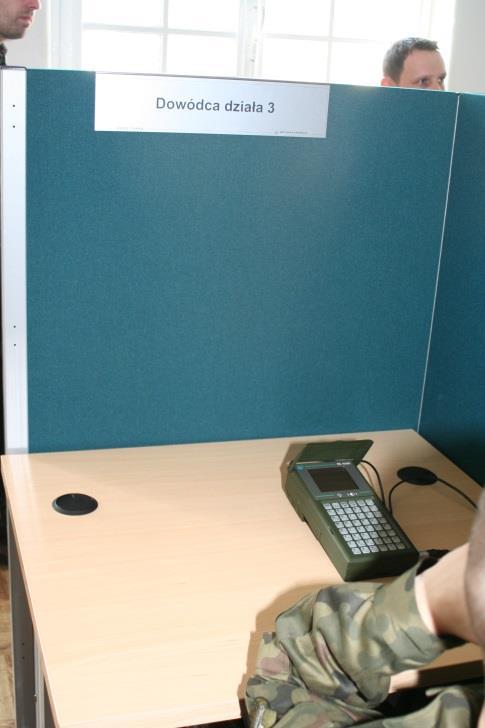

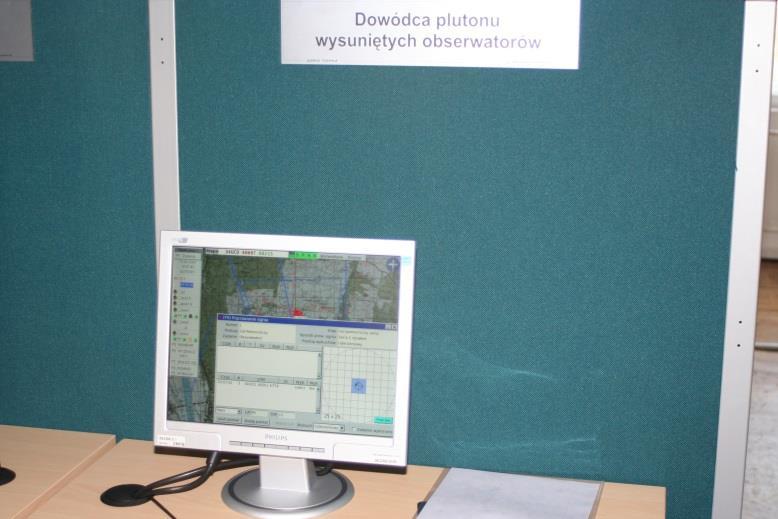

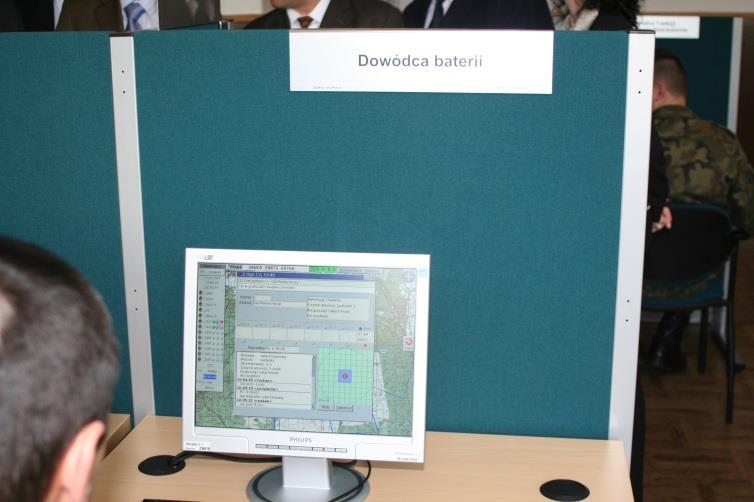

15 TRENAŻERY Trenażer w CSAiU Przykłady rozwiązań stanowisk operatorów

16 TRENAŻERY Przewoźny trenażer ZZKO TOPAZ Lokalizacja Wydział Zarządzania i Dowodzenia Akademii Obrony Narodowej Cel szkolenie kadry dowódczej dywizjonu Odwzorowanie części stanowisk pracy osób funkcyjnych dowództwa dywizjonu Przygotowanie stanowisk podgrywki baterii, dział, sekcji rozpoznania oraz instruktora prowadzącego Wyszkolenie wojskowych instruktorów Wykorzystanie komercyjnego sprzętu (laptopy, sieć bezprzewodowa) Możliwość wykorzystania podczas ćwiczeń poligonowych

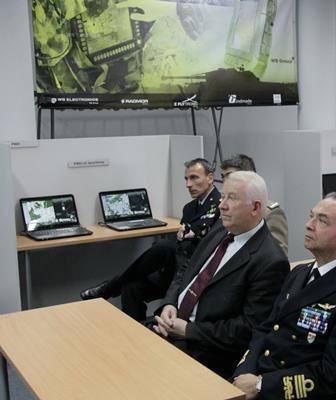

17 TRENAŻERY Trenażer ZZKO TOPAZ w AON

18 TRENAŻERY/SYMULATORY W 2014 r. WRiA zostały wyposażone w 3 zestawy minibsp FlyEye produkcji WB Electronics i Flytronic (po jednym na każdy z pułków artylerii) minibsp pełnią rolę rozpoznania oraz korygowania ognia artylerii Każdy zestaw minibsp wyposażony jest w trenażer służący do nauki i podtrzymania nawyków pilotów i obsługi rozpoznania Komórką odpowiedzialną na szczeblu dywizjonu za rozpoznanie jest sekcja S2 Celem opracowania trenażera/symulatora ZZKO TOPAZminiBSP FlyEye była nauka współdziałania sekcji S2 z minibsp

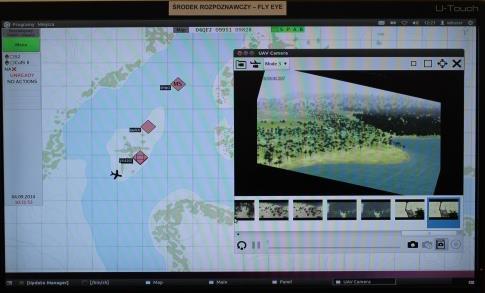

19 TRENAŻERY/SYMULATORY Idea zestawu ZZKO TOPAZ minibsp FlyEye Sekcja S2 ZZKO TOPAZ ZZKO TOPAZ Cele Obiekty Stacja zarządzania Instruktor Wideo/Telemetria Stacja sterowania minibsp FlyEye Sceneria/Obiekty - Interakcja Sceneria VBS2/3

20 TRENAŻERY/SYMULATORY Funkcje treningowe zestawu ZZKO TOPAZ minibsp FlyEye Szkolenie obsługi minibsp FlyEye Szkolenie sekcji S2 w zakresie rozpoznawania celów, korekcji ognia oraz współpracy z załogą minibsp Generowanie różnorodnych scenerii terenu, warunków pogodowych, pory dnia/nocy itp. przez oprogramowanie VBS2/3 Generowanie różnorodnych scenariuszy taktycznych przez instruktora zestawu Różnorodne zobrazowanie (mapa, mapa 3D, lot pocisku, obraz celu itp.)

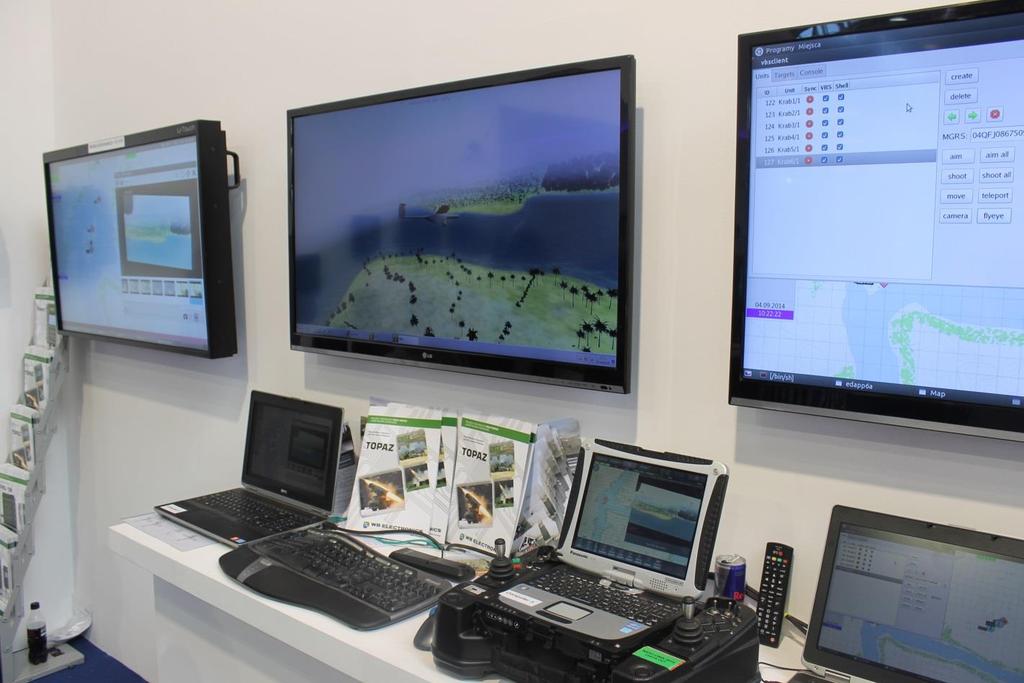

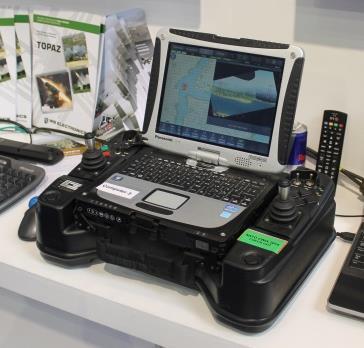

21 TRENAŻERY/SYMULATORY Przykład zestawu ZZKO TOPAZ minibsp FlyEye Zobrazowanie Sekcja S2 ZZKO TOPAZ Instruktor Operator minibsp FlyEye

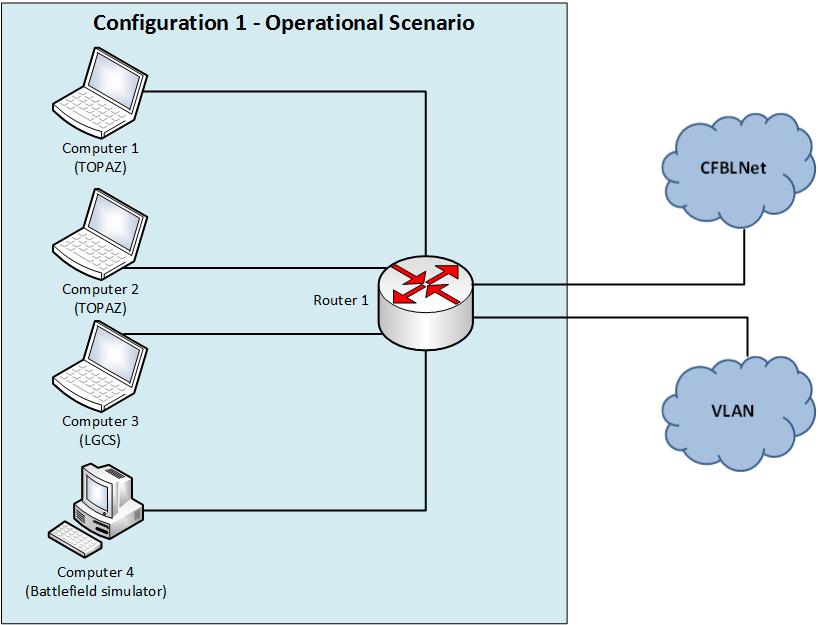

22 TRENAŻERY/SYMULATORY Zestaw ZZKO TOPAZ minibsp FlyEye na ćwiczeniach CWIX2014 (JFTC Bydgoszcz 2014 r.) CWIX Coalition Warrior Interoperability exploration, experimentation, examination, exercise Zestaw testowany w ramach zespołu roboczego M&S Testowane protokoły DIS/HLA
