1 im. prof. Janusza Groszkowskiego ZEGRZE Panel I: Systemy wsparcia dowodzenia oraz zobrazowania pola walki C4ISR Zautomatyzowany System Rozpoznawczo-Zakłócający architektura i przeznaczenie Zakład Radiokomunikacji i Walki Elektronicznej dr inż. Jan Latek, ppłk dr inż. Paweł Kaniewski, mgr inż. Tomasz Zych tel , , j.latek@wil.waw.pl, p.kaniewski@wil.waw.pl, t.zych@wil.waw.pl Dni Przemysłu

2 Plan prezentacji 1. Wprowadzenie 2. Przeznaczenie 3. Skład i architektura ZSR-Z 4. Współpraca ZSR-Z z systemami WE oraz systemami dowodzenia SZ RP i NATO 5. Zasadnicze właściwości użytkowe

3 Wprowadzenie Automatyzacja procesów rozpoznania, namierzania, opracowywania i gromadzenia danych, sterowania zakłóceniami oraz obiegu informacji; Automatyczne zobrazowanie aktualnie pracujących i wykrytych wcześniej źródeł promieniowania; Automatyczne tworzenie i aktualizacja bazy danych z rozpoznania elektronicznego; Wymiana sformalizowanych meldunków w relacji z przełożonym oraz w relacjach współdziałania.

4 Przeznaczenie Zautomatyzowanego Systemu Rozpoznawczo-Zakłócającego System jest przeznaczony do prowadzenia walki elektronicznej (rozpoznania elektronicznego i przeciwdziałania) przez bataliony Walki Radioelektronicznej na szczeblu operacyjnym w zakresie HF i na szczeblu taktycznym w zakresach HF, VHF, UHF oraz w ramach zespołów zadaniowych sił narodowych (w tym wydzielanych do zadań koalicyjnych). Przewiduje się możliwość wykorzystania systemu do realizacji zadań w sytuacjach kryzysowych oraz w ramach operacji pokojowych i stabilizacyjnych (zespół wydzielony z modułu taktycznego). Główne zadanie systemu: poszukiwanie, przechwyt, śledzenie, namierzanie, analiza techniczna i operacyjna oraz przeciwdziałanie elektroniczne

5 Zakres częstotliwości pracy Moduł Operacyjny pracuje w zakresie HF: 1 30 MHz (dla zakłócania w zakresie od 1,5 do 30 MHz) Moduł Taktyczny pracuje w zakresie HF, VHF, UHF: MHz (dla zakłócania w zakresie od 1,5 do 3000 MHz)

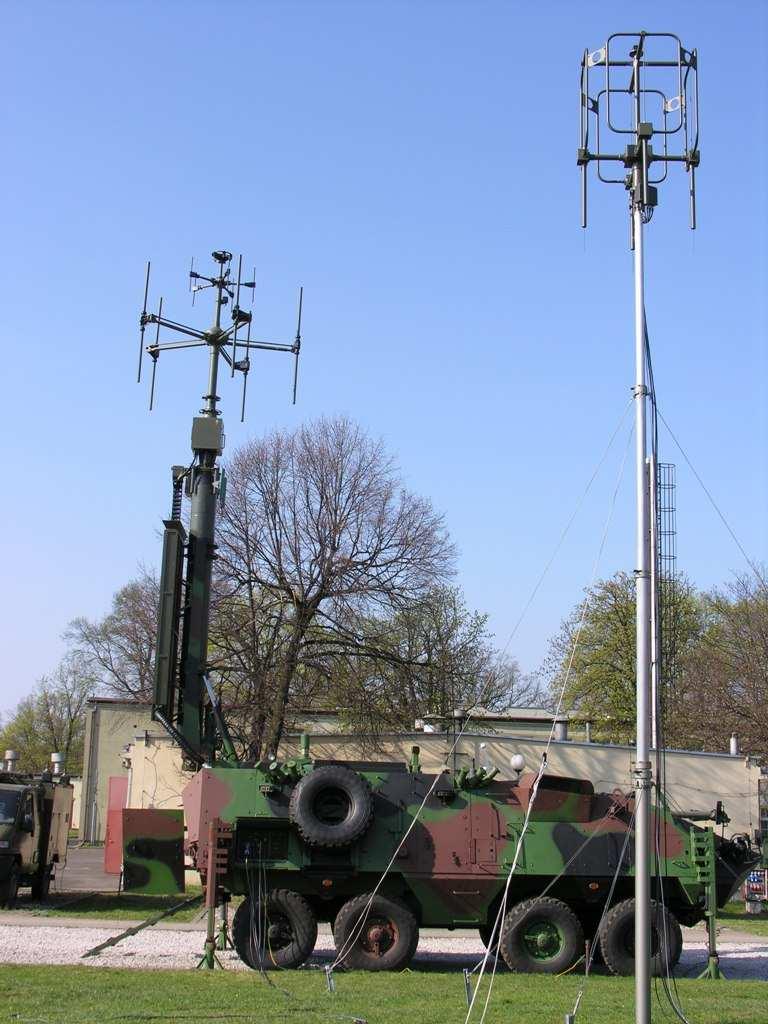

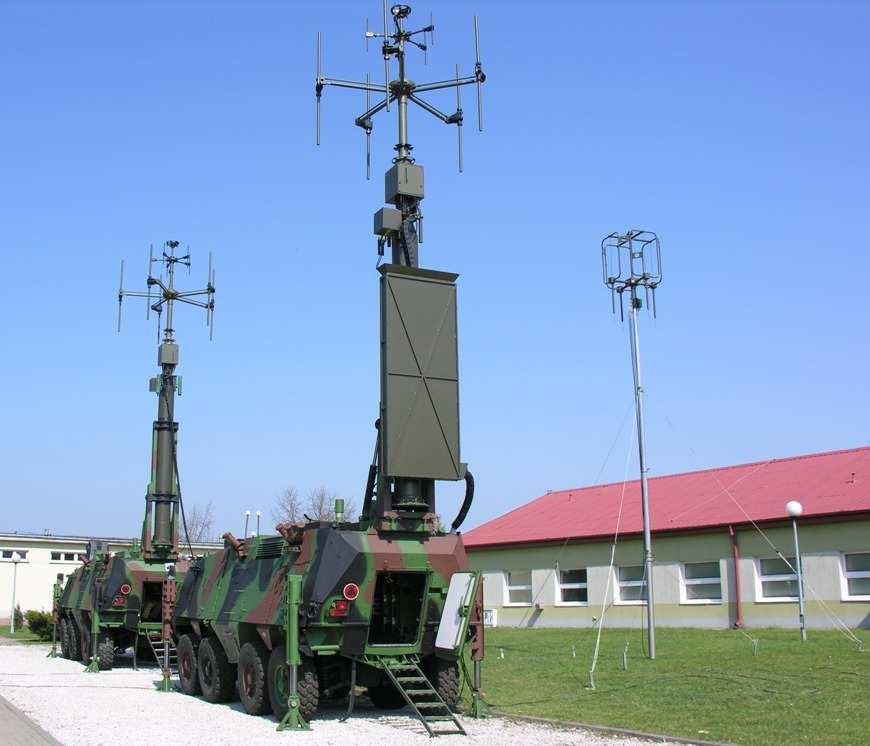

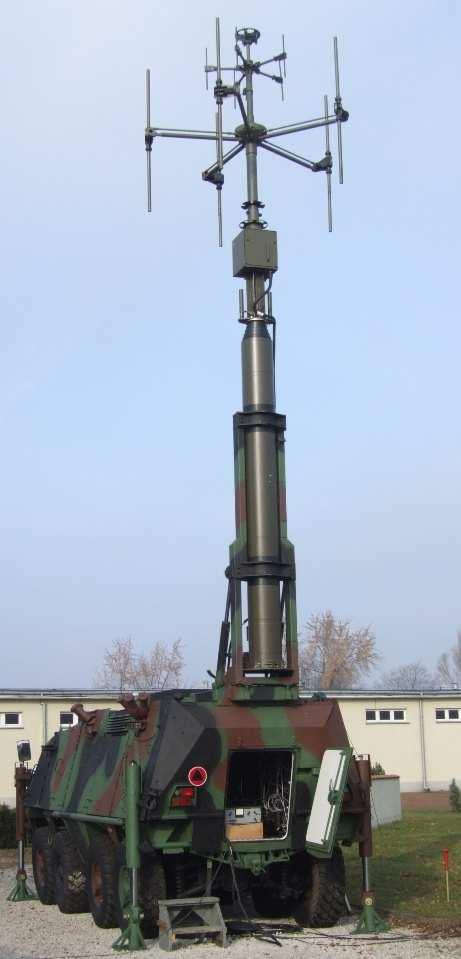

6 Skład i architektura ZSR-Z NR HF ZO SZ HF ZO SZ HF ZT SZ VHF/ UHF ZT WD WE ZO WA ZO NR HF ZO NR HF ZO SZ HF ZO ARO-KU WD WE ZT/ MODUŁ TAKTYCZNY MODUŁ OPERACYJNY NR HF ZO SZ HF ZO SZ HF ZO SZ HF ZT SZ VHF/ UHF ZT Moduł Operacyjny: Wóz Dowodzenia x 1 Wóz Analizy x 1 Namiernik Radiowy x 4 Stacja Zakłóceń x 4 Aparatownia Radioodbiorcza x 6 ARO-KU WD WE ZT/ MODUŁ TAKTYCZNY

7 Skład i architektura ZSR-Z NR HF ZO SZ HF ZO SZ HF ZT SZ VHF/ UHF ZT WD WE ZO WA ZO NR HF ZO NR HF ZO SZ HF ZO ARO-KU WD WE ZT/ MODUŁ TAKTYCZNY MODUŁ OPERACYJNY NR HF ZO SZ HF ZO SZ HF ZO SZ HF ZT SZ VHF/ UHF ZT Moduł Taktyczny x 2: Wóz Dowodzenia/Namiernik x 1 Namiernik Radiowy x 3 Stacja Zakłóceń x 2 Aparatownia Radioodbiorcza x 1 ARO-KU WD WE ZT/ MODUŁ TAKTYCZNY

8 Skład i architektura ZSR-Z Centrum Dowodzenia Moduł Operacyjny: tworzone na bazie WD WE ZO oraz WA ZO; Moduł Taktyczny: tworzone na bazie WD WE ZT; Centrum Odbiorcze Moduł Operacyjny: tworzone na bazie x 6; Moduł Taktyczny: tworzone na bazie ARO-KU;

9 Architektura podsystemu łączności

10 Współpraca ZSR-Z z systemami WE oraz systemami dowodzenia SZ RP i NATO 1. Współpraca z systemami dowodzenia NATO odbywać się będzie w oparciu o zalecenia programu MIP 2. Współdziałanie może być realizowane: Przy wykorzystaniu narodowego systemu dowodzenia (np. SZAFRAN) Poprzez bezpośrednią współpracę modułu taktycznego z sojuszniczym systemem dowodzenia

11 Model wymiany informacji według zaleceń MIP MEM Narodowy C2IS (A) esmtp MIP MTF MESSAGE EXCHANGE MECHANISM MIP MTF esmtp Narodowy C2IS (B) JC3IEDM DEM JC3IEDM DATA EXCHANGE MECHANISM

12 Model wymiany informacji według zaleceń MIP ZSR-Z KAKTUS ADatP-3 Narodowy C2IS (A) Oprogramowanie esmtp Komunikacyjne (esmtp) MIP MTF MEM MESSAGE EXCHANGE MECHANISM MIP MTF MEM MESSAGE EXCHANGE MECHANISM DEM MIP MTF DATA EXCHANGE MECHANISM esmtp MIP MTF esmtp Narodowy JC3IEDM C2IS (B) Narodowy C2IS (B) JC3IEDM JC3IEDM DEM JC3IEDM DATA EXCHANGE MECHANISM

13 Wymiana informacji z systemami zewnętrznymi ZSR-Z KAKTUS ADatP-3 Oprogramowanie Komunikacyjne (esmtp) MIP MTF MEM MESSAGE EXCHANGE MECHANISM MIP MTF esmtp Narodowy C2IS (B) JC3IEDM DEM JC3IEDM DATA EXCHANGE MECHANISM

14 Wymiana informacji z systemami zewnętrznymi ADatP-3 w BD ADatP-3 w BD EWRTM EWAM ADatP-3 MEM Kontrakt SWD: SWD

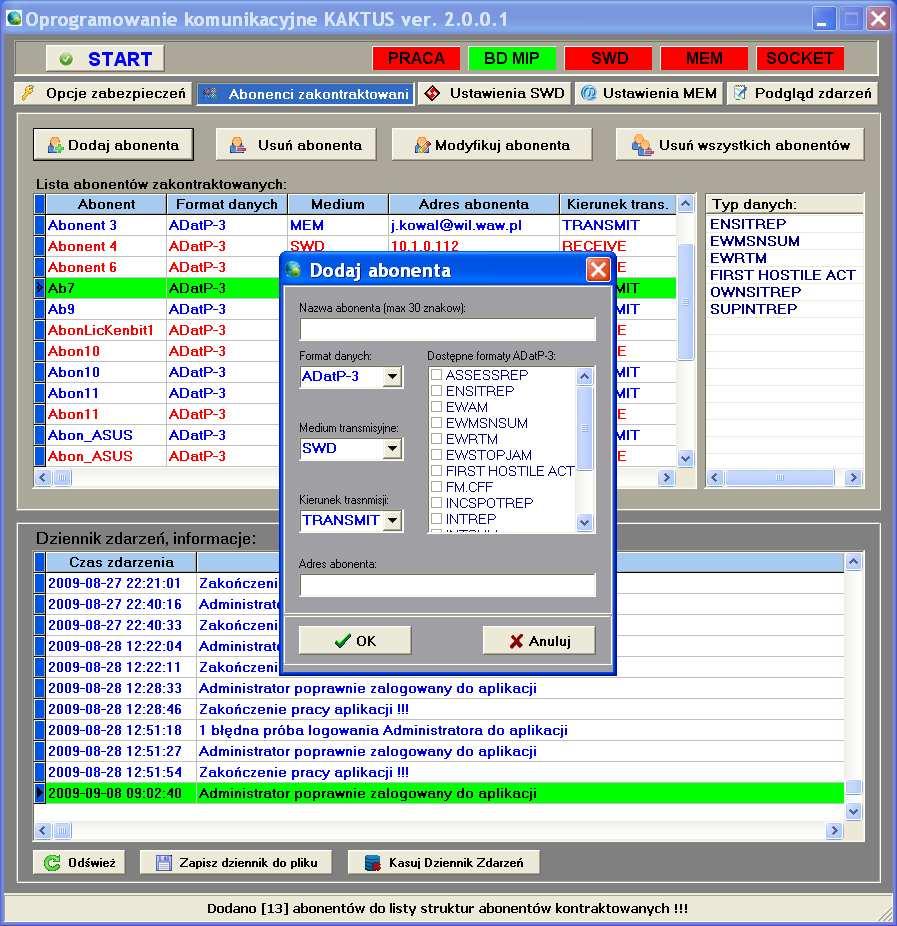

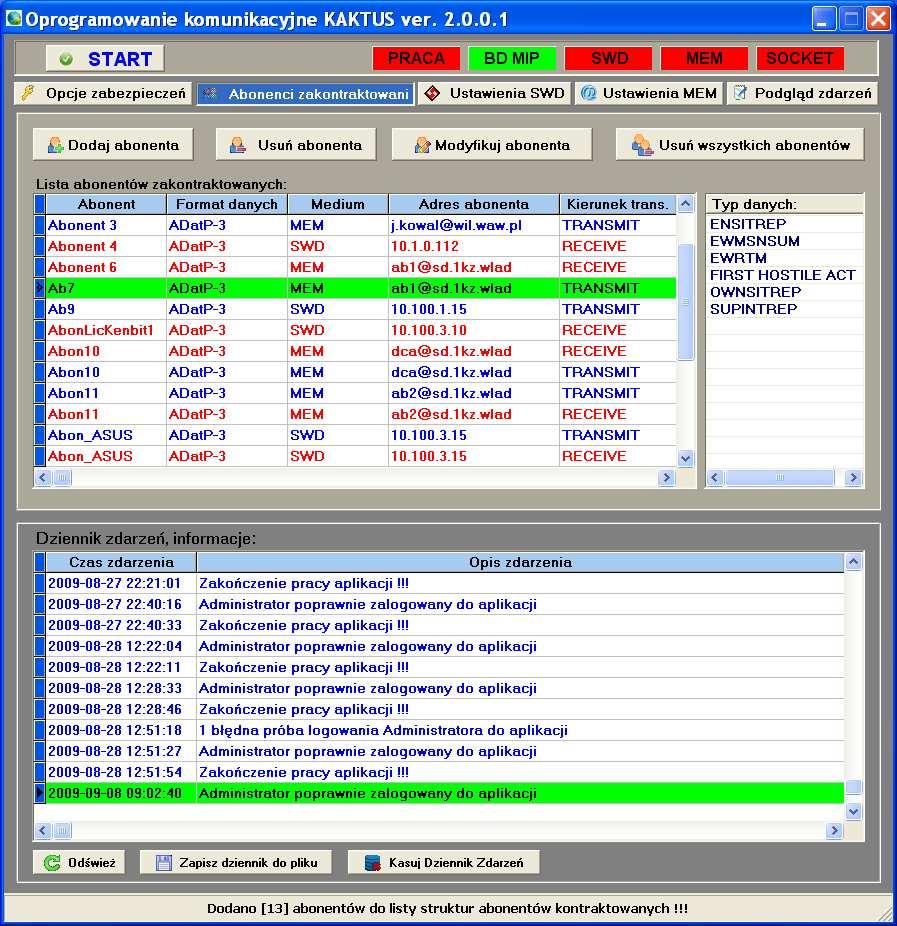

15 Wymiana informacji z systemami zewnętrznymi Współpraca z systemami dowodzenia NATO odbywać się będzie w oparciu o zalecenia programu MIP Współdziałanie może być realizowane: Przy wykorzystaniu narodowego systemu dowodzenia (np. SZAFRAN) Poprzez bezpośrednią współpracę modułu taktycznego z sojuszniczym systemem dowodzenia Oprogramowanie komunikacyjne zapewnia automatyczną wymianę zakontraktowanych informacji ogólnowojskowych oraz specjalistycznych dotyczących walki elektronicznej Oprogramowanie to umożliwia ponadto wymianę formatek ADatP-3 z systemami wykorzystującymi jako medium transmisyjne Sieć Wymiany Danych

16 Zasadnicze właściwości użytkowe Praca w szerokim zakresie częstotliwości Automatyzacja możliwość jednoczesnej realizacji wielu zadań Wysoka dokładność i duża głębokość namierzania Wysoka skuteczność i duży zasięg zakłócania Rozbudowane możliwości w dziedzinie analizy technicznej i oceny operacyjnej Elastyczność architektury podsystemu łączności Spełnienie norm obronnych w zakresie oddziaływania silnych pól EM oraz czynników mechanicznych i klimatycznych

17 Dziękuję za uwagę
