SYSTEMY WALKI ELEKTRONICZNEJ

Transkrypt

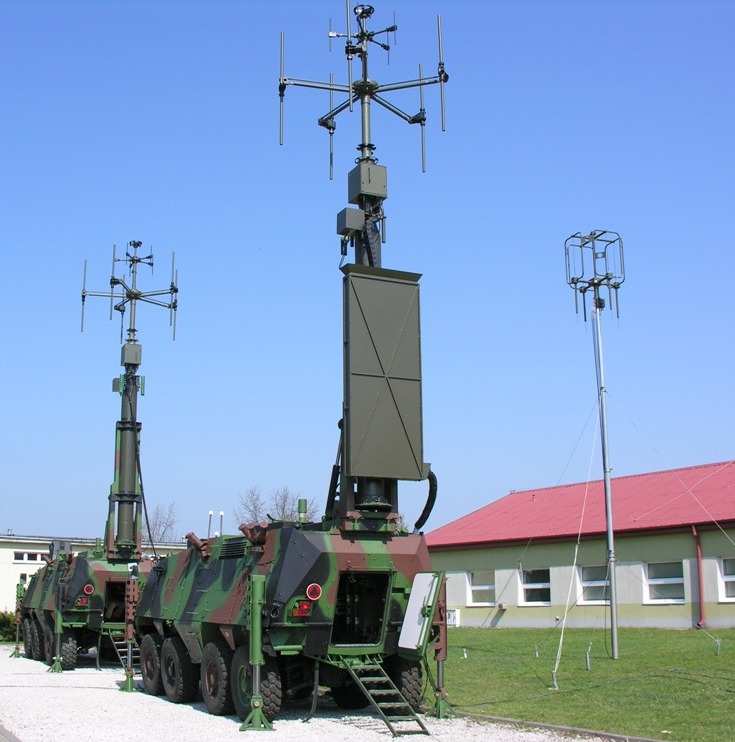

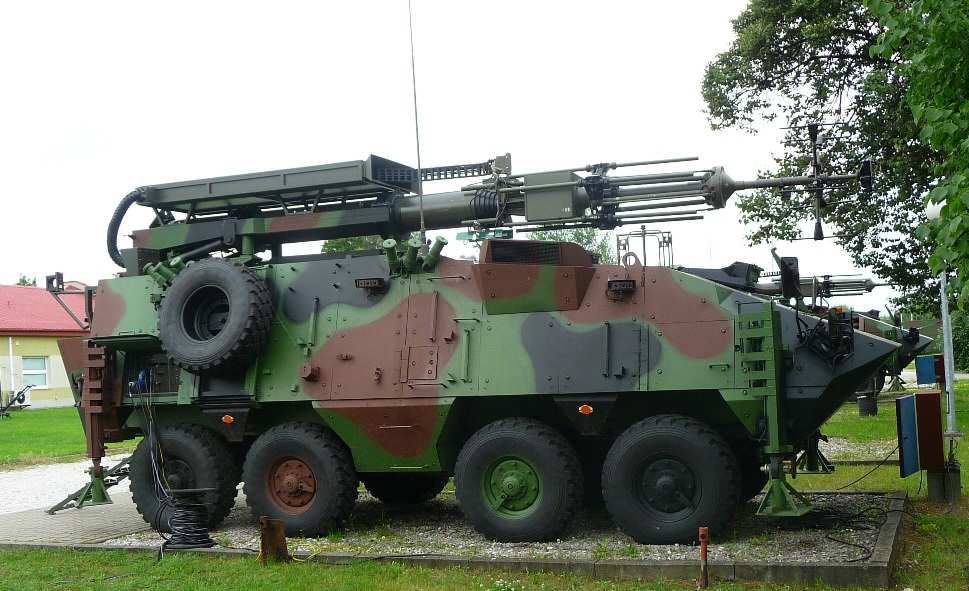

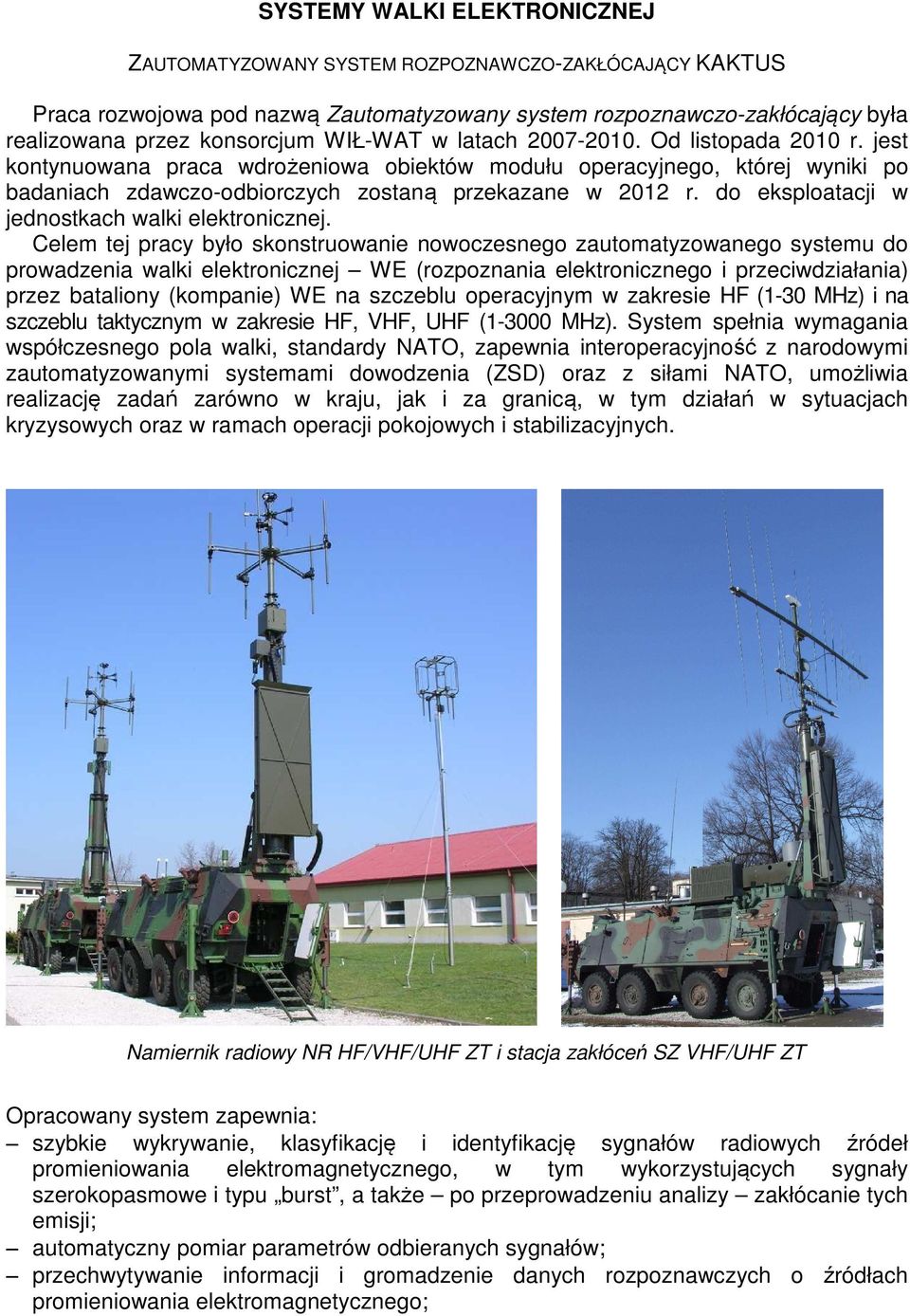

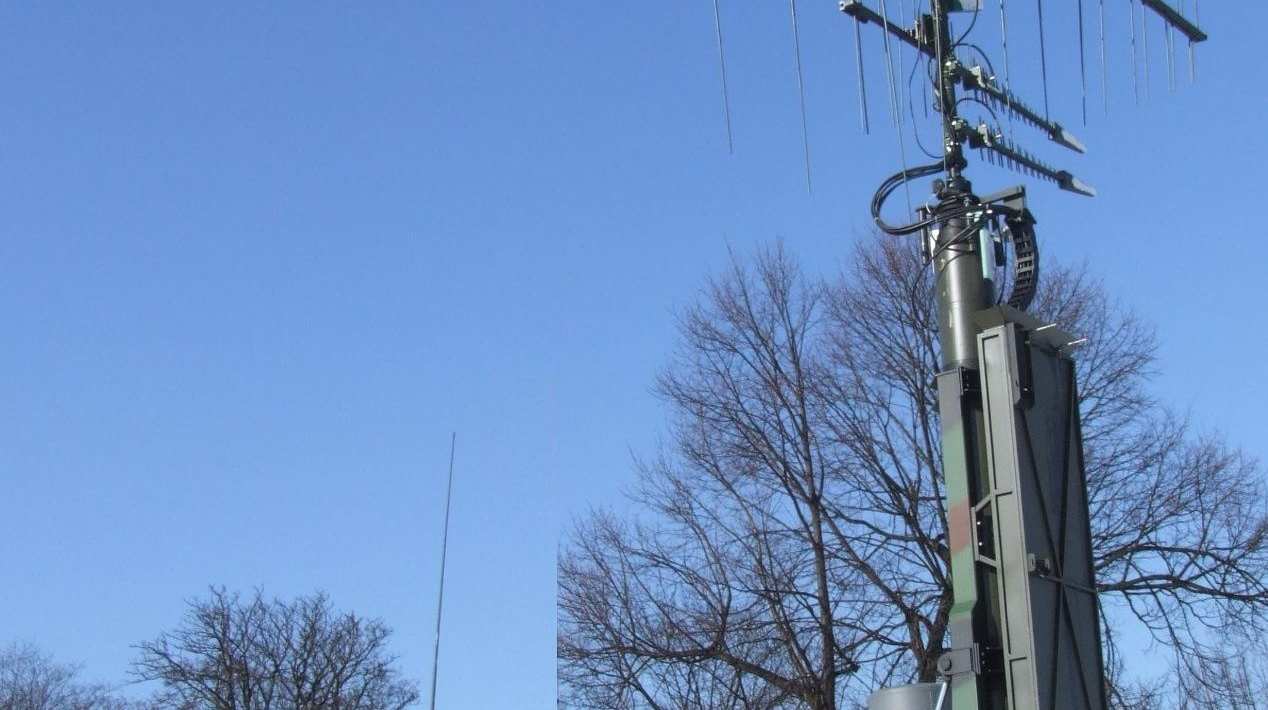

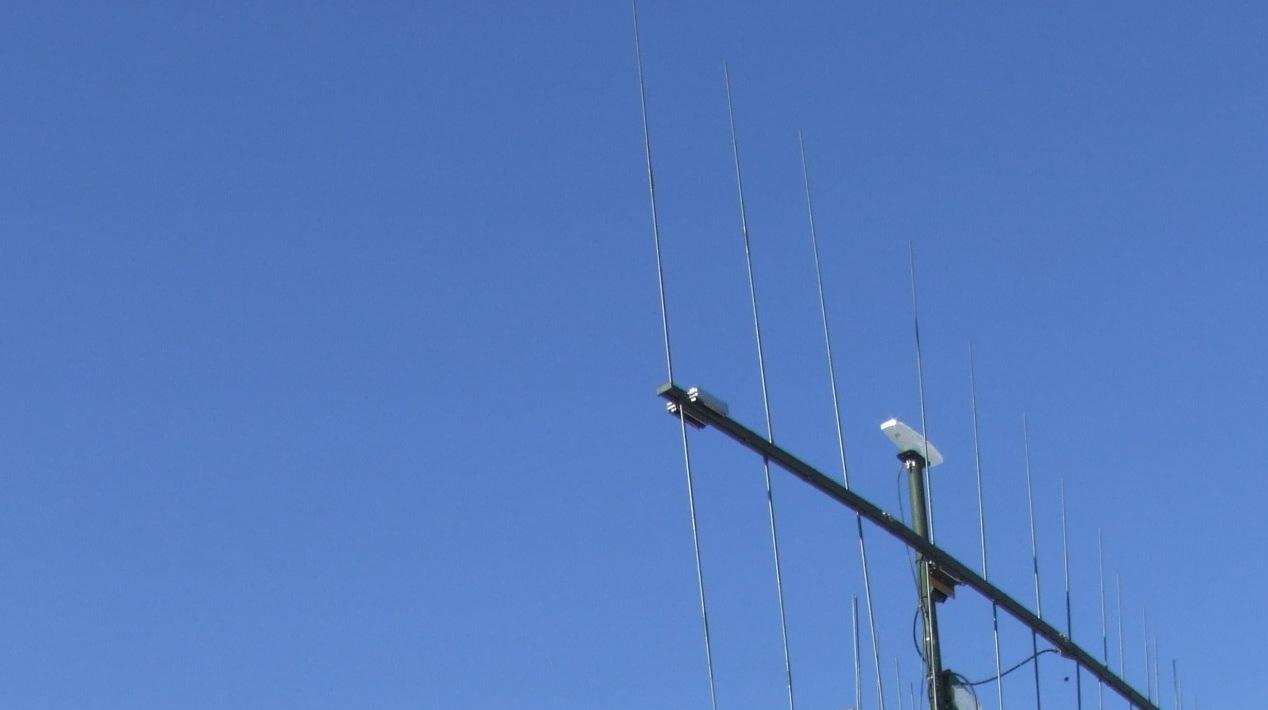

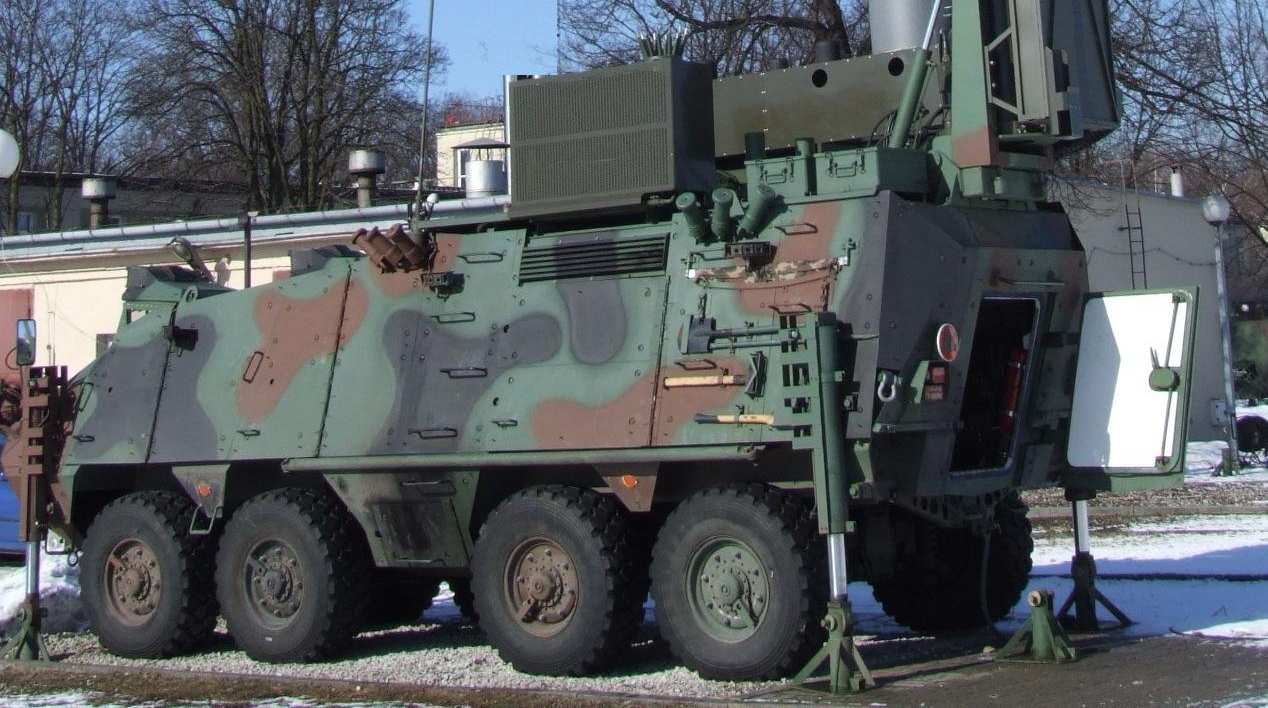

1 SYSTEMY WALKI ELEKTRONICZNEJ ZAUTOMATYZOWANY SYSTEM ROZPOZNAWCZO-ZAKŁÓCAJĄCY KAKTUS Praca rozwojowa pod nazwą Zautomatyzowany system rozpoznawczo-zakłócający była realizowana przez konsorcjum WIŁ-WAT w latach Od listopada 2010 r. jest kontynuowana praca wdrożeniowa obiektów modułu operacyjnego, której wyniki po badaniach zdawczo-odbiorczych zostaną przekazane w 2012 r. do eksploatacji w jednostkach walki elektronicznej. Celem tej pracy było skonstruowanie nowoczesnego zautomatyzowanego systemu do prowadzenia walki elektronicznej WE (rozpoznania elektronicznego i przeciwdziałania) przez bataliony (kompanie) WE na szczeblu operacyjnym w zakresie HF (1-30 MHz) i na szczeblu taktycznym w zakresie HF, VHF, UHF ( MHz). System spełnia wymagania współczesnego pola walki, standardy NATO, zapewnia interoperacyjność z narodowymi zautomatyzowanymi systemami dowodzenia (ZSD) oraz z siłami NATO, umożliwia realizację zadań zarówno w kraju, jak i za granicą, w tym działań w sytuacjach kryzysowych oraz w ramach operacji pokojowych i stabilizacyjnych. Namiernik radiowy NR HF/VHF/UHF ZT i stacja zakłóceń SZ VHF/UHF ZT Opracowany system zapewnia: szybkie wykrywanie, klasyfikację i identyfikację sygnałów radiowych źródeł promieniowania elektromagnetycznego, w tym wykorzystujących sygnały szerokopasmowe i typu burst, a także po przeprowadzeniu analizy zakłócanie tych emisji; automatyczny pomiar parametrów odbieranych sygnałów; przechwytywanie informacji i gromadzenie danych rozpoznawczych o źródłach promieniowania elektromagnetycznego;

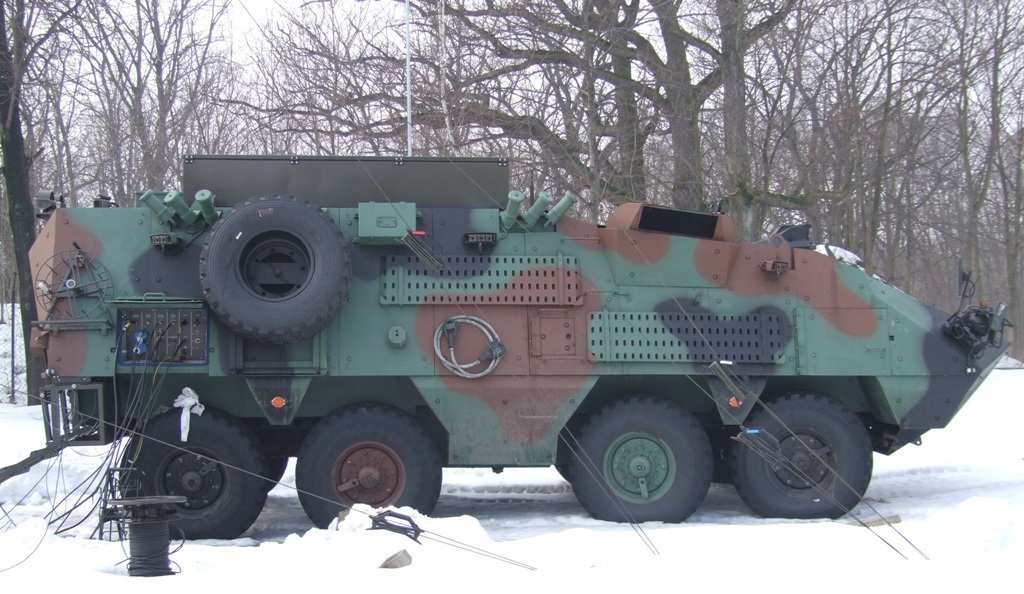

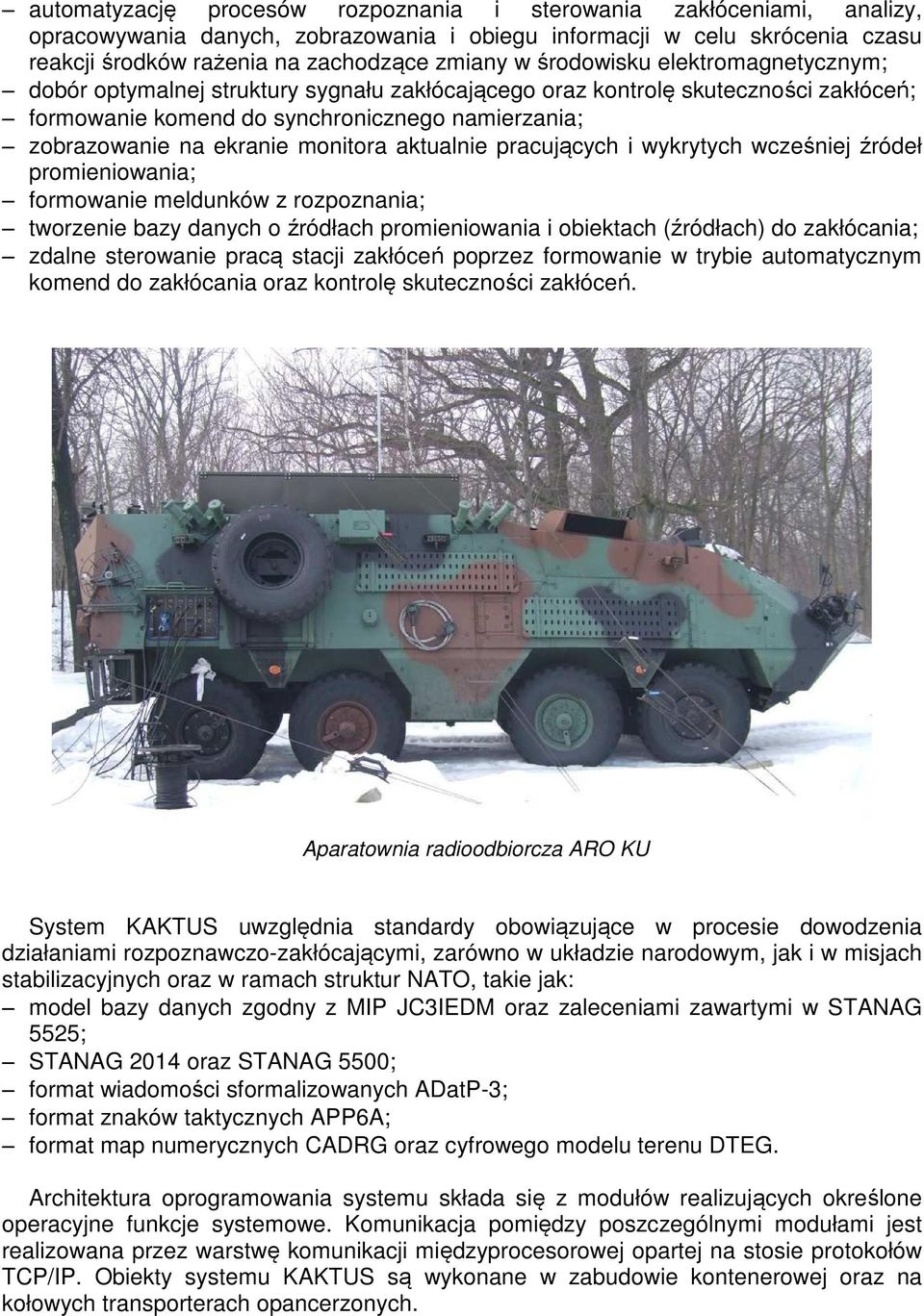

2 automatyzację procesów rozpoznania i sterowania zakłóceniami, analizy, opracowywania danych, zobrazowania i obiegu informacji w celu skrócenia czasu reakcji środków rażenia na zachodzące zmiany w środowisku elektromagnetycznym; dobór optymalnej struktury sygnału zakłócającego oraz kontrolę skuteczności zakłóceń; formowanie komend do synchronicznego namierzania; zobrazowanie na ekranie monitora aktualnie pracujących i wykrytych wcześniej źródeł promieniowania; formowanie meldunków z rozpoznania; tworzenie bazy danych o źródłach promieniowania i obiektach (źródłach) do zakłócania; zdalne sterowanie pracą stacji zakłóceń poprzez formowanie w trybie automatycznym komend do zakłócania oraz kontrolę skuteczności zakłóceń. Aparatownia radioodbiorcza ARO KU System KAKTUS uwzględnia standardy obowiązujące w procesie dowodzenia działaniami rozpoznawczo-zakłócającymi, zarówno w układzie narodowym, jak i w misjach stabilizacyjnych oraz w ramach struktur NATO, takie jak: model bazy danych zgodny z MIP JC3IEDM oraz zaleceniami zawartymi w STANAG 5525; STANAG 2014 oraz STANAG 5500; format wiadomości sformalizowanych ADatP-3; format znaków taktycznych APP6A; format map numerycznych CADRG oraz cyfrowego modelu terenu DTEG. Architektura oprogramowania systemu składa się z modułów realizujących określone operacyjne funkcje systemowe. Komunikacja pomiędzy poszczególnymi modułami jest realizowana przez warstwę komunikacji międzyprocesorowej opartej na stosie protokołów TCP/IP. Obiekty systemu KAKTUS są wykonane w zabudowie kontenerowej oraz na kołowych transporterach opancerzonych.

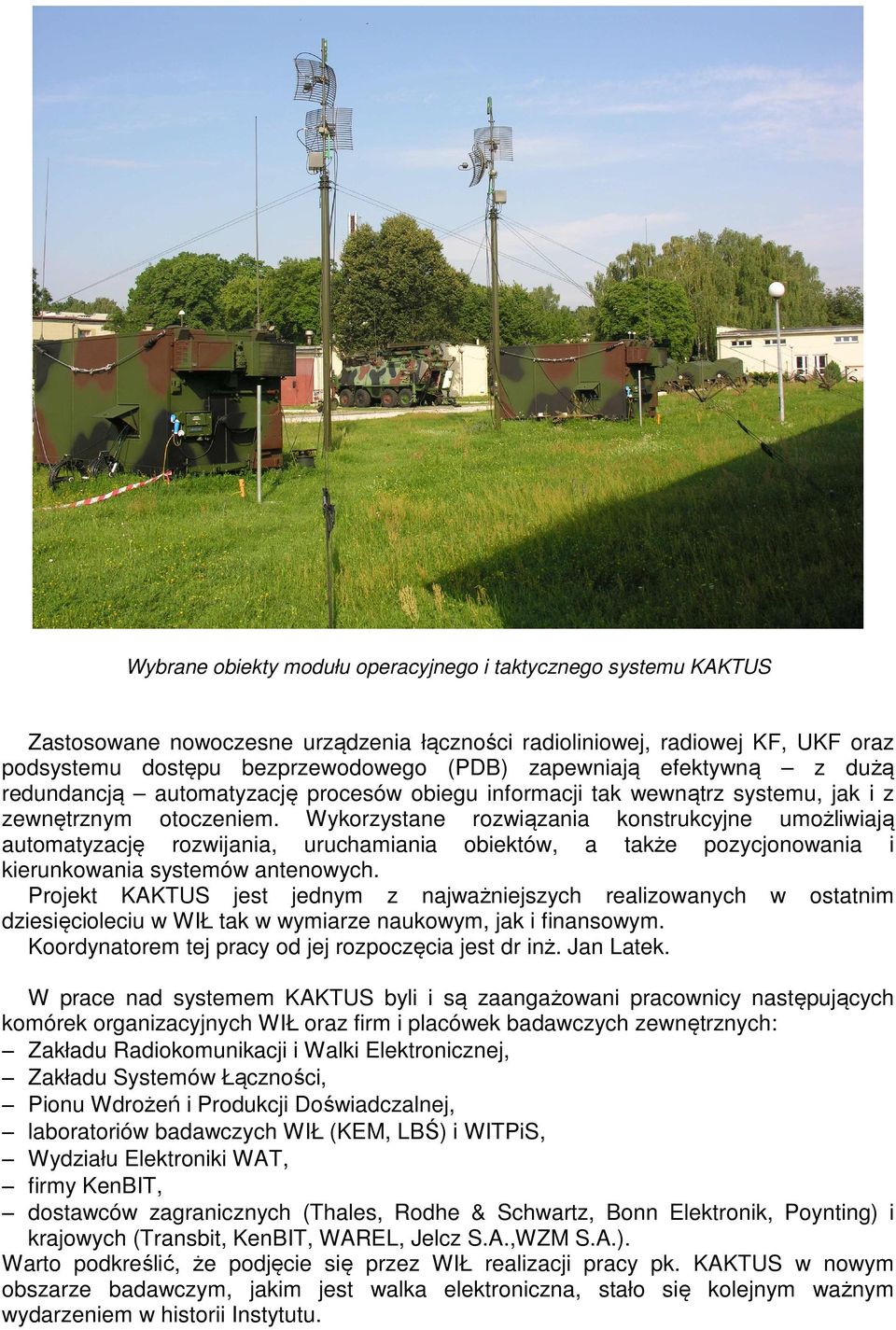

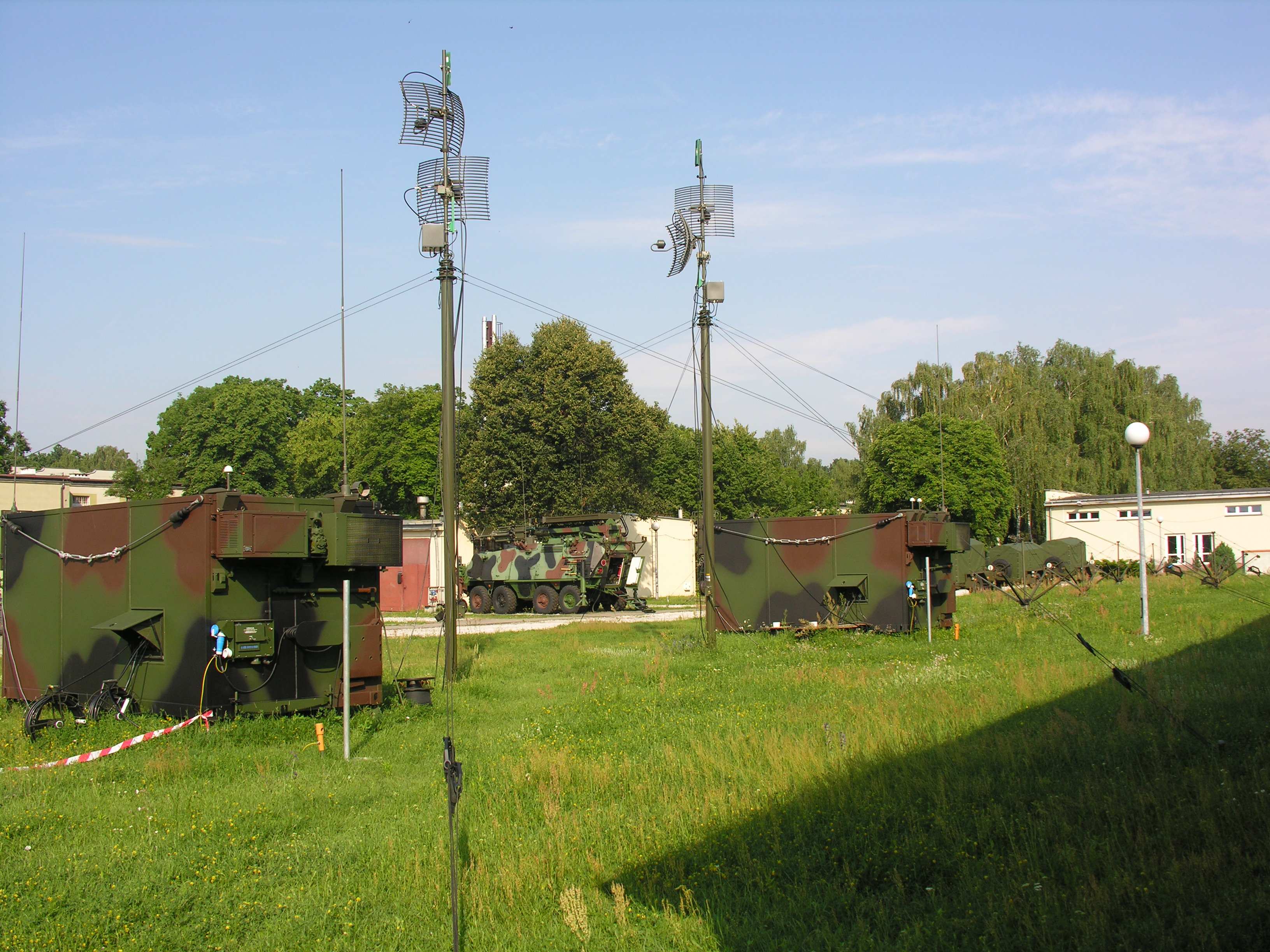

3 Wybrane obiekty modułu operacyjnego i taktycznego systemu KAKTUS Zastosowane nowoczesne urządzenia łączności radioliniowej, radiowej KF, UKF oraz podsystemu dostępu bezprzewodowego (PDB) zapewniają efektywną z dużą redundancją automatyzację procesów obiegu informacji tak wewnątrz systemu, jak i z zewnętrznym otoczeniem. Wykorzystane rozwiązania konstrukcyjne umożliwiają automatyzację rozwijania, uruchamiania obiektów, a także pozycjonowania i kierunkowania systemów antenowych. Projekt KAKTUS jest jednym z najważniejszych realizowanych w ostatnim dziesięcioleciu w WIŁ tak w wymiarze naukowym, jak i finansowym. Koordynatorem tej pracy od jej rozpoczęcia jest dr inż. Jan Latek. W prace nad systemem KAKTUS byli i są zaangażowani pracownicy następujących komórek organizacyjnych WIŁ oraz firm i placówek badawczych zewnętrznych: Zakładu Radiokomunikacji i Walki Elektronicznej, Zakładu Systemów Łączności, Pionu Wdrożeń i Produkcji Doświadczalnej, laboratoriów badawczych WIŁ (KEM, LBŚ) i WITPiS, Wydziału Elektroniki WAT, firmy KenBIT, dostawców zagranicznych (Thales, Rodhe & Schwartz, Bonn Elektronik, Poynting) i krajowych (Transbit, KenBIT, WAREL, Jelcz S.A.,WZM S.A.). Warto podkreślić, że podjęcie się przez WIŁ realizacji pracy pk. KAKTUS w nowym obszarze badawczym, jakim jest walka elektroniczna, stało się kolejnym ważnym wydarzeniem w historii Instytutu.

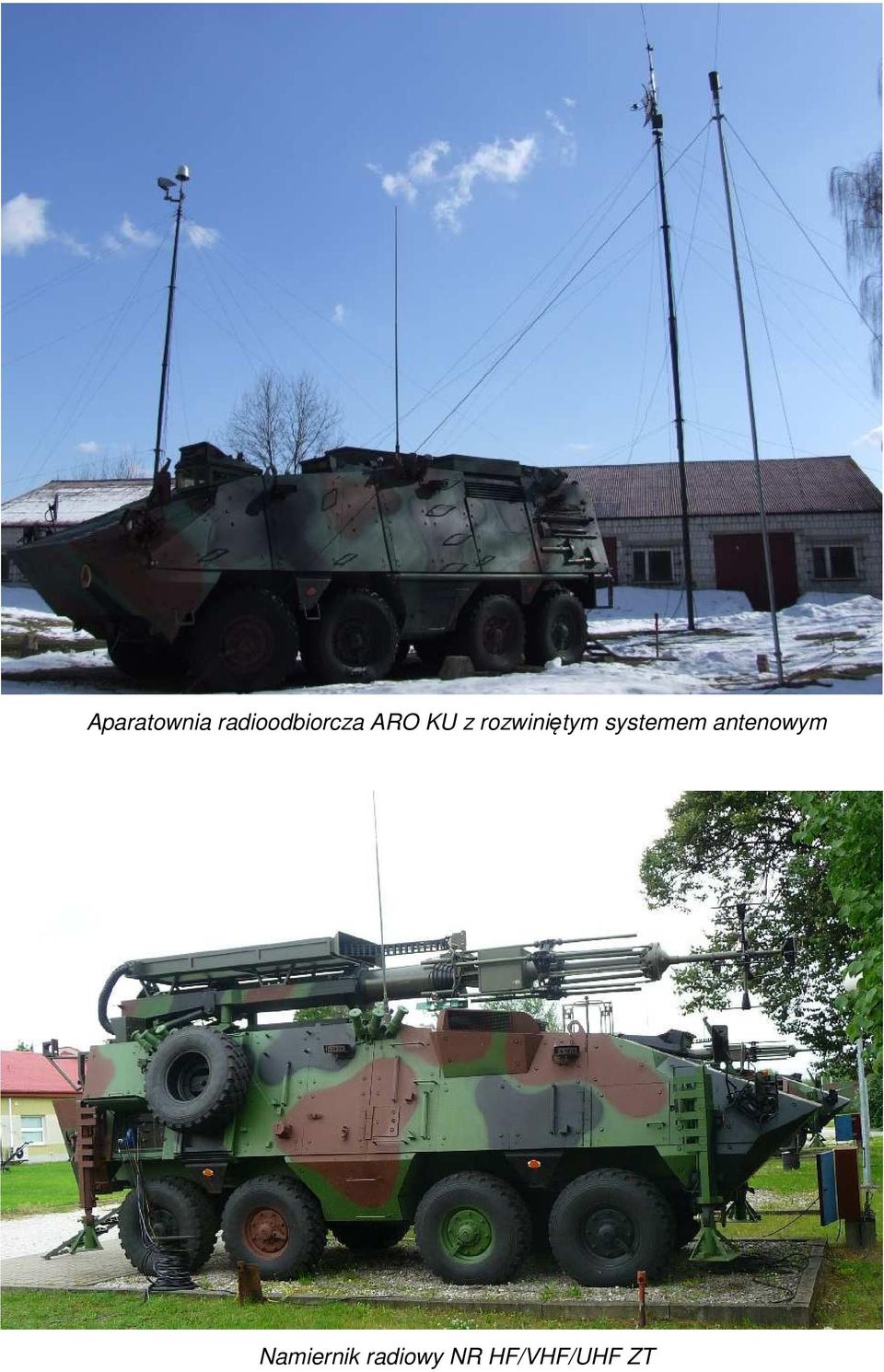

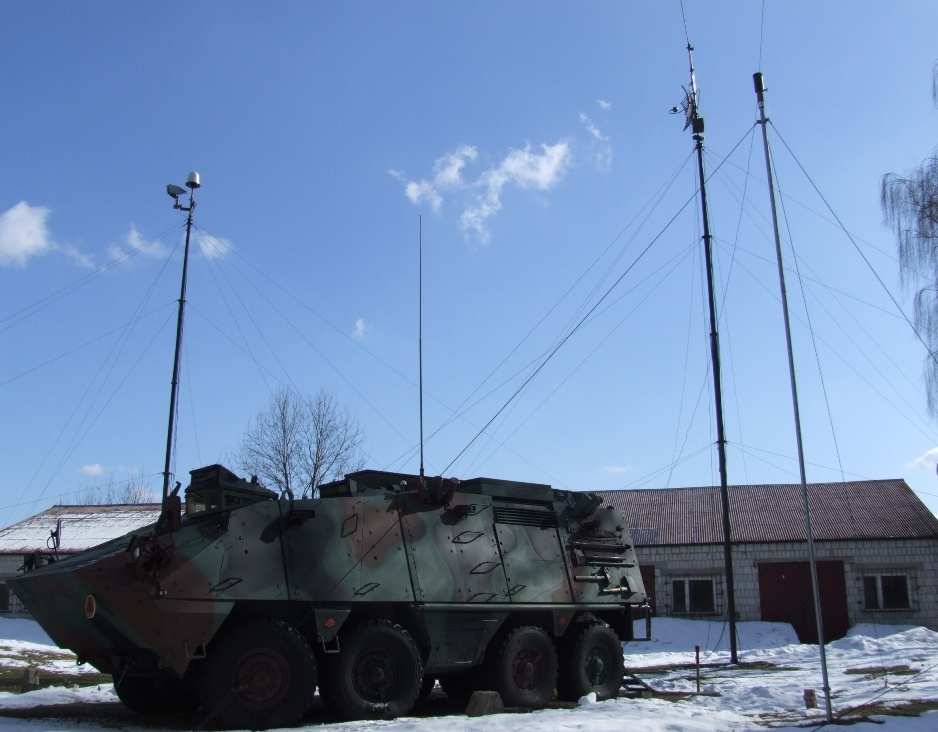

4 Aparatownia radioodbiorcza ARO KU z rozwiniętym systemem antenowym Namiernik radiowy NR HF/VHF/UHF ZT

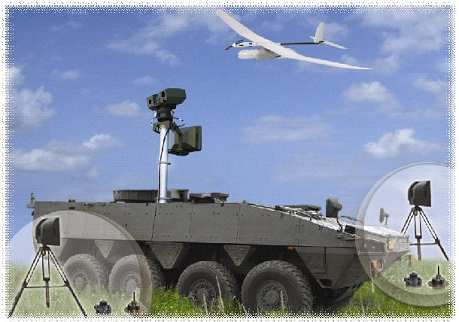

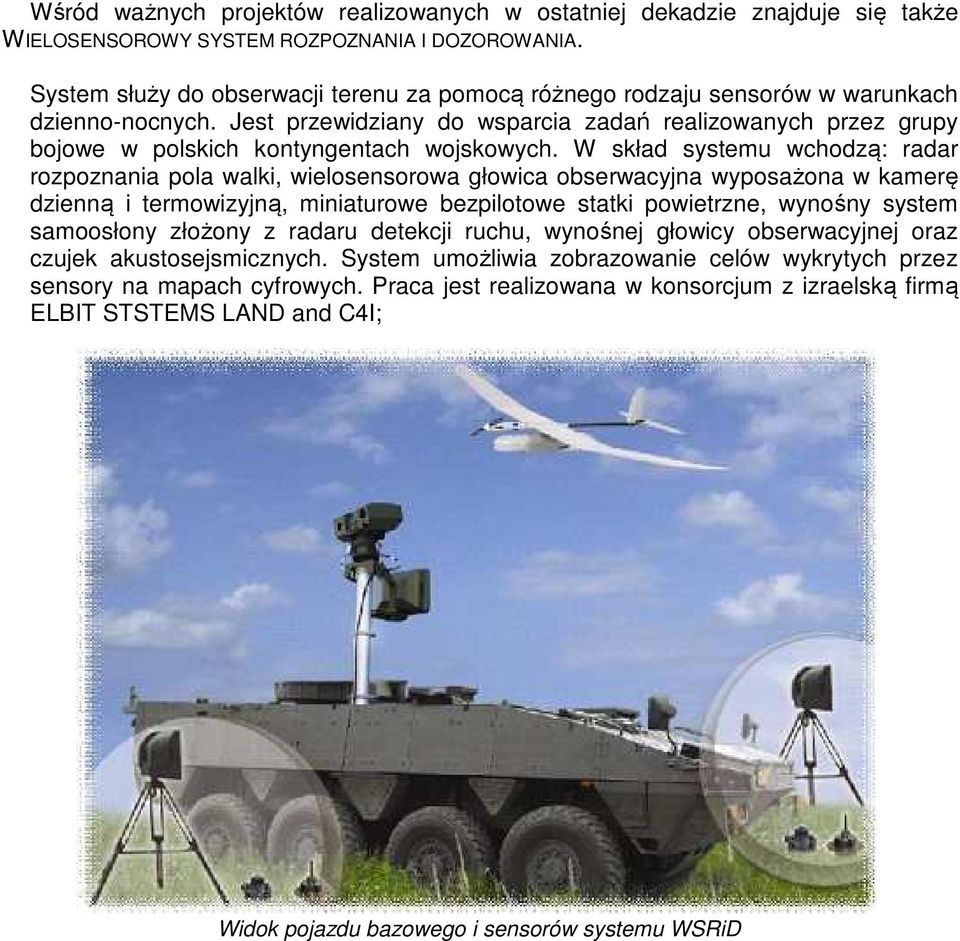

5 Wśród ważnych projektów realizowanych w ostatniej dekadzie znajduje się także WIELOSENSOROWY SYSTEM ROZPOZNANIA I DOZOROWANIA. System służy do obserwacji terenu za pomocą różnego rodzaju sensorów w warunkach dzienno-nocnych. Jest przewidziany do wsparcia zadań realizowanych przez grupy bojowe w polskich kontyngentach wojskowych. W skład systemu wchodzą: radar rozpoznania pola walki, wielosensorowa głowica obserwacyjna wyposażona w kamerę dzienną i termowizyjną, miniaturowe bezpilotowe statki powietrzne, wynośny system samoosłony złożony z radaru detekcji ruchu, wynośnej głowicy obserwacyjnej oraz czujek akustosejsmicznych. System umożliwia zobrazowanie celów wykrytych przez sensory na mapach cyfrowych. Praca jest realizowana w konsorcjum z izraelską firmą ELBIT STSTEMS LAND and C4I; Widok pojazdu bazowego i sensorów systemu WSRiD
