1 GE Security Alliance zaawansowany system zarządzania bezpieczeństwem

2 Podstawowe cechy systemu Alliance: Aplikacja wielostanowiskowa maksymalnie 1 serwer + 9 stacji klienckich Umożliwia jednoczesną pracę operatorów na wszystkich stanowiskach klienckich Obsługa do 64 central ATS z wykorzystaniem RS232, PSTN lub IP Obsługa do 5 central pożarowych lub 5 sieci central, w każdej z nich do 31 central Jednoczesna obsługa do 64 rejestratorów cyfrowych należących do różnych serii produktów (DVMRe, DVSR, SDVR i SymDec) Automatyczne wyszukiwanie sekwencji wideo wywołanej alarmem Pełna weryfikacja wideo każdego zdarzenia i alarmu Szerokie kryteria raportowania zarówno raporty predefiniowane jak i zewnętrzne Zdarzenia i alarmy zapisywane w czasie rzeczywistym Wielopoziomowe mapy graficzne do łatwiejszego lokalizowania miejsca alarmów Pełna kontrola elementów systemu z poziomu map graficznych Moduł zarządzania zdjęciami użytkowników Możliwość programowania i wydawania kart użytkowników Siłą Alliance jest możliwość obsługi urządzeń należących do różnych grup produktów, począwszy od central włamaniowych i kontroli dostępu, poprzez telewizję dozorową, aż po systemy pożarowe. Do systemów, które mogą być zarządzane przez aplikację Alliance należą: System alarmowy i kontroli dostępu podstawowym komponentem jest centrala ATS Master zarówno w część funkcjonalnej realizującej system sygnalizacji włamania i napadu jak i w części odpowiedzialnej za kontrolę dostępu. Alliance jest wstanie jednocześnie obsłużyć do 64 w pełni obsadzonych central. Telewizja dozorowa aplikacja współpracuje ze wszystkimi rodzinami rejestratorów cyfrowych produkcji GE Security. W ramach CCTV możliwa jest także obsługa i bezpośrednie sterowanie kamerami obrotowymi z serii Legend/Cyberdome. System sygnalizacji pożaru Alliance obsługuje popularne analogowe, adresowalne centrale pożarowe i systemy sieciowe serii FP20xx/FP12xx.

3 Alliance zaawansowany system zarządzania bezpieczeństwem Alliance jest korporacyjnym systemem zarządzania bezpieczeństwem w oparciu o urządzenia GE Security. Jest to optymalne rozwiązanie dla dużych obiektów. Podstawową rolą, którą pełni aplikacja Alliance jest realizowanie kompleksowego i zintegrowanego stanowiska dozoru, którego zadaniem jest zbieranie i obsługa alarmów i zdarzeń systemowych ze wszystkich urządzeń pracujących na obiekcie.

4 Główne cechy aplikacji Wielostanowiskowość - Alliance umożliwia budowanie systemu zarządzania bezpieczeństwem składającego się z kilku niezależnych stanowisk, na których jednocześnie może pracować kilku operatorów. Operatorzy Ci mogą jednocześnie komunikować się z tymi samymi elementami systemu bez niebezpieczeństwa, że w jakikolwiek sposób wpłyną na pracę innych operatorów. Aby to osiągnąć budowę Alliance oparto o architekturę klient serwer. Zakłada ona, że istnieje w systemie jeden dedykowany komputer zwany serwerem, na którym zbierane są wszystkie informacje i dane dotyczące wszelkich zarządzanych urządzeń. Serwer dba o to, aby zapisywać wszelkie komunikaty płynące z urządzeń, znać ich konfiguracje a także dbać o połączenia z nimi. Komunikacja TCP/IP cała komunikacja pomiędzy poszczególnymi komponentami systemu jest oparta o sieć TCP/IP. Jest to ewidentne udogodnienie, ponieważ możliwe jest uzyskanie funkcjonalności związanych z integracją central alarmowych z pożarowymi i CCTV bez konieczności stosowania bezpośredniego połączenia przewodowego z wykorzystaniem transmisji szeregowej. Wszystkie informacje i komunikaty przepływające pomiędzy poszczególnymi komponentami systemu są przesyłane siecią komputerową. Elastyczna baza danych SQL Alliance służy do zarządzania dużymi systemami posiadającymi wiele modułów rozszerzeń i dodatkowych elementów oraz bardzo dużą liczbę użytkowników. Aby zrealizować zarządzanie taką masą danych projektanci systemu Alliance zdecydowali się wykorzystać relacyjną bazę danych do gromadzenia i zarządzania informacjami o strukturze systemu i jego użytkownikach. W ramach pakietu instalacyjnego operator może wybrać pomiędzy dwoma systemami baz danych MSDE i MS SQL Server w zależności od liczby urządzeń, jakie miałyby być obsługiwane. O ile w przypadku bazy MSDE realnym ograniczeniem jest jej wielkość (około 2GB), o tyle w przypadku wykorzystania bazy danych MS SQL Server nie ma praktycznie żadnych ograniczeń dotyczących pojemności.

5 Pełna integracja systemów w oparciu o sieć TCP/IP Elementem, dzięki któremu aplikacja Alliance staje się potężnym narzędziem o możliwościach spotykanych jedynie w najlepszych aplikacjach dedykowanych dla konkretnych systemów jest możliwość integracji central alarmowych z systemami CCTV i SAP. Integracja ta była realizowana już wcześniej przez systemy GE Security, ale Alliance realizuje ją w całości w sieci TCP/IP. Zyskuje się w ten sposób podwójnie - po pierwsze nie ma ograniczenia odległości pomiędzy poszczególnymi integrowanymi elementami, ponieważ siecią TCP/IP możemy przesyłać komunikaty na praktycznie dowolną odległość. Po wtóre zyskuje się niezwykłą swobodę w mapowaniu zdarzeń z dowolnych central do dowolnych rejestratorów wystarczy tylko, że są one podłączone do sieci. Centrala pożarowa serii FP12xx/FP2xxx Integracja CCTV Serwer Alliance Klient Alliance Klient Alliance Sieć TCP/IP Interfejs IP ATS 1806 ATS MASTER ATS MASTER Centrala pożarowa serii FP12xx/FP2xxx Obsługa systemów pożarowych Aplikacja Alliance umożliwia podłączenie i zarządzanie także centralami pożarowymi z serii FP20xx/FP12xx produkcji. System umożliwia przesyłanie i obsługę zdarzeń alarmowych występujących w systemach pożarowych. Zdarzenia pożarowe ze względu na swój charakter są traktowane priorytetowo posiadają domyślnie przypisany sygnał dźwiękowy oraz charakterystyczne okno alarmu w innych niż to ma miejsce w przypadku pozostałych zdarzeń, jaskrawych barwach. Zdarzenia i alarmy pożarowe mogą także być integrowane z odpowiednimi funkcjami po stronie systemów CCTV, co umożliwia weryfikację wideo wykrytego zagrożenia pożarowego.

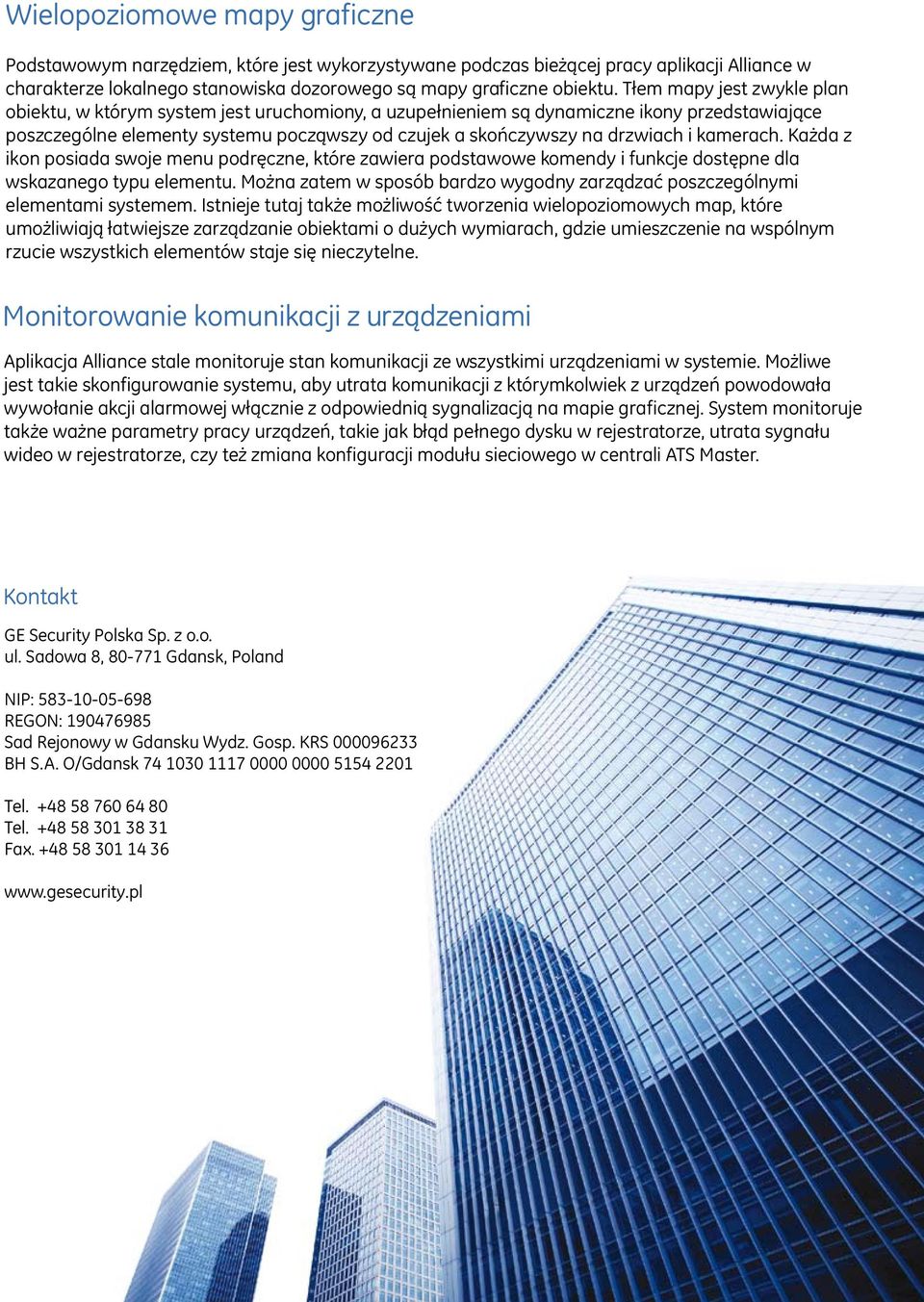

6 Wielopoziomowe mapy graficzne Podstawowym narzędziem, które jest wykorzystywane podczas bieżącej pracy aplikacji Alliance w charakterze lokalnego stanowiska dozorowego są mapy graficzne obiektu. Tłem mapy jest zwykle plan obiektu, w którym system jest uruchomiony, a uzupełnieniem są dynamiczne ikony przedstawiające poszczególne elementy systemu począwszy od czujek a skończywszy na drzwiach i kamerach. Każda z ikon posiada swoje menu podręczne, które zawiera podstawowe komendy i funkcje dostępne dla wskazanego typu elementu. Można zatem w sposób bardzo wygodny zarządzać poszczególnymi elementami systemem. Istnieje tutaj także możliwość tworzenia wielopoziomowych map, które umożliwiają łatwiejsze zarządzanie obiektami o dużych wymiarach, gdzie umieszczenie na wspólnym rzucie wszystkich elementów staje się nieczytelne. Monitorowanie komunikacji z urządzeniami Aplikacja Alliance stale monitoruje stan komunikacji ze wszystkimi urządzeniami w systemie. Możliwe jest takie skonfigurowanie systemu, aby utrata komunikacji z którymkolwiek z urządzeń powodowała wywołanie akcji alarmowej włącznie z odpowiednią sygnalizacją na mapie graficznej. System monitoruje także ważne parametry pracy urządzeń, takie jak błąd pełnego dysku w rejestratorze, utrata sygnału wideo w rejestratorze, czy też zmiana konfiguracji modułu sieciowego w centrali ATS Master. Kontakt GE Security Polska Sp. z o.o. ul. Sadowa 8, Gdansk, Poland NIP: REGON: Sad Rejonowy w Gdansku Wydz. Gosp. KRS BH S.A. O/Gdansk Tel Tel Fax
