1 Dźwigar kratowy GT 24 Jeden do wszystkiego

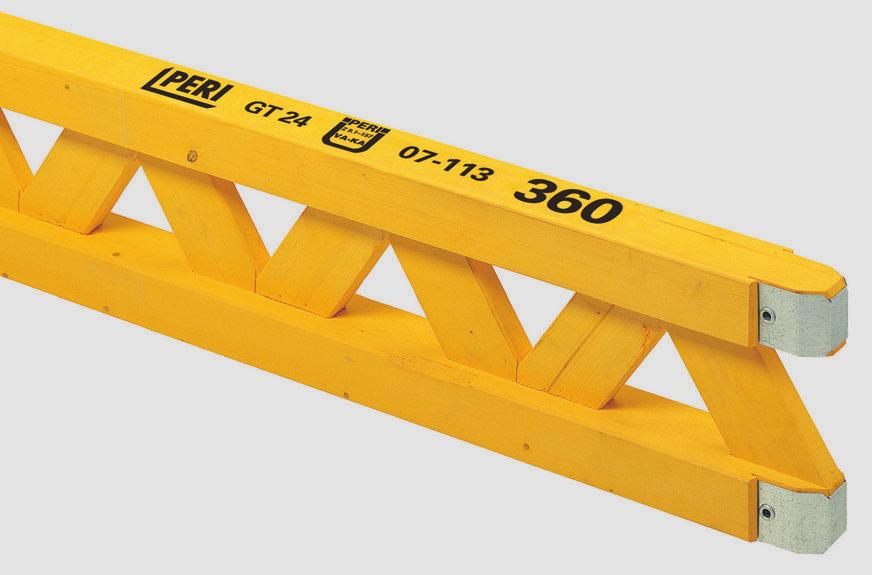

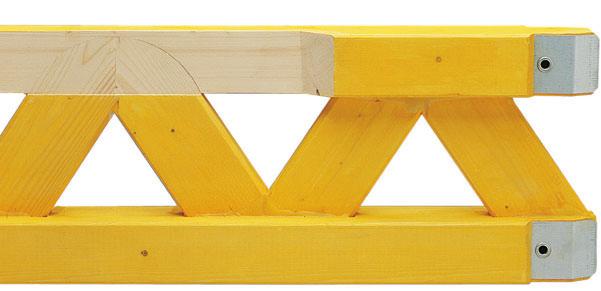

2 Dźwigar kratowy GT 24 Jeden do wszystkiego Dźwigar jako podstawowy element deskowań stropowych i ściennych decyduje o ekonomiczności rozwiązania. Decydującymi czynnikami nie są przy tym początkowe koszty inwestycji, ale żywotność i koszty właściwego zastosowania. PERI GT 24: Długa żywotność dzięki solidnemu wykonaniu, opatentowanemu węzłowi i klejeniu na wielowpust. Duża nośność dzięki wysokości konstrukcyjnej wynoszącej 24 cm. Łatwy montaż osprzętu dzięki konstrukcji kratowej. Świadectwo dopuszczenia Dźwigar kratowy PERI uzyskał Świadectwo dopuszczenia Niemieckiego Instytutu Techniki Budowlanej. Znak zgodności Rok produkcji Dzień produkcji Zaokrąglona długość w cm Długa żywotność dzięki drewnianym pasom o przekroju 6 x 8 cm do wbijania gwoździ. Krzyżulce przechodzą przez pasy w całym przekroju. Praktycznie nie występują żadne zagłębienia pozwalające na zbieranie się wilgoci. Kratowa konstrukcja zapewnia dobrą wentylację dźwigarów GT 24 także przy ich składowaniu w stosach. Efektywna ochrona przed uderzeniami dzięki stalowym okuciom z przelotowymi nitami. Długa żywotność dzięki opatentowanemu wpustowi z połączeniem na wielowpust. 2

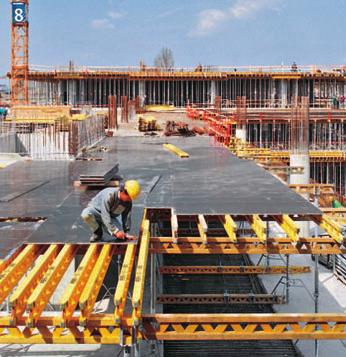

3 Niezależnie od wysokości dźwigary GT 24 nadają się do każdego zastosowania: do 17,80 m w jednym odcinku. GT 24 jako dźwigar deskowaniowy w deskowaniu stropowym MULTIFLEX. Ekonomiczne rozwiązanie specjalne: deskowanie mostu z dźwigarami GT 24 mocny w deskowaniach ściennych lekki i poręczny w deskowaniach stropowych ekonomiczny w deskowaniach specjalnych Dźwigary GT 24 zmniejszają koszty robocizny, ponieważ potrzeba ich mniej. Dźwigar kratowy GT 24 w porównaniu z pełnymi dźwigarami ściennymi 20. W porównaniu z innymi dźwigarami deskowaniowymi o wysokości 20 cm, dźwigar GT 24 ma większą nośność. W deskowaniach ściennych i stropowych potrzeba w związku z tym mniej dźwigarów, stalowych rygli i podpór stropowych Oznacza to: redukcję kosztów robocizny przy każdym użyciu na budowie. GT 24 5,9 kg/m VT 20 5,9 kg/m GT kn VT kn GT 24 7 knm VT 20 5 knm GT kn/m 2 VT kn/m 2 ± 0 % Ciężar + 27 % dop. reakcji podporowej + 40 % dop. momentu zginającego + 86 % sztywności giętej 3

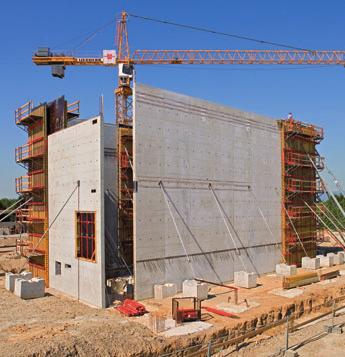

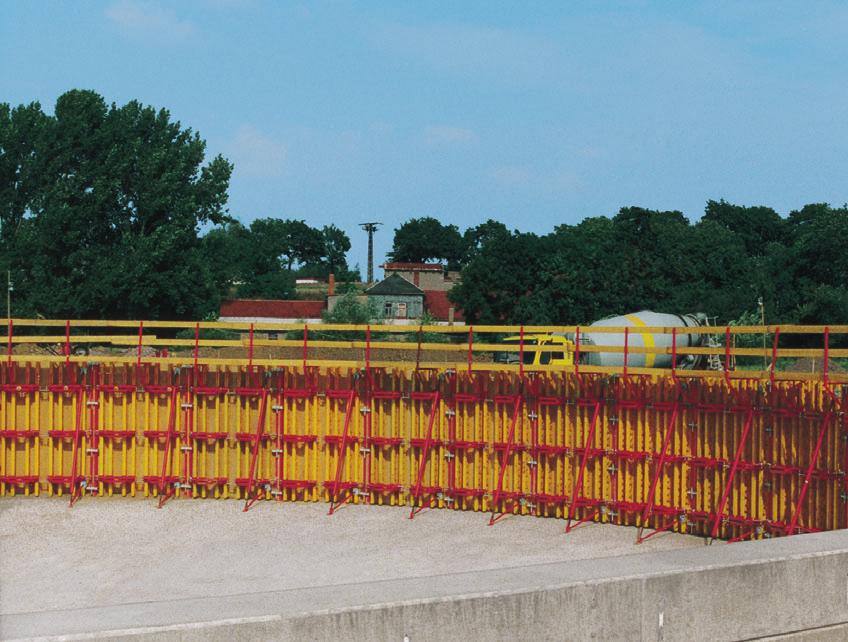

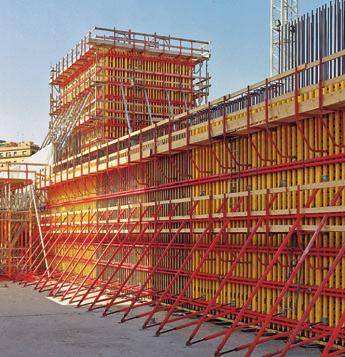

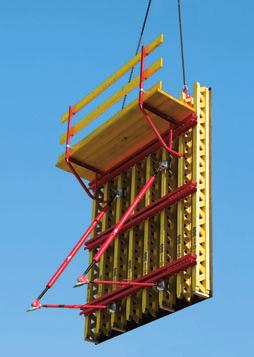

4 GT 24 w deskowaniach ściennych PERI VARIO GT 24 jest dźwigarowym deskowaniem ściennym z bezstopniowym łączeniem płyt. Czy to budownictwo przemysłowe, mieszkaniowe, przyczółki mostów, czy też ściany oporowe: przy użyciu systemu PERI VARIO GT 24 można zadeskować każdy rzut i uzyskać w jednej płycie wysokość do 18 m. Narodowe Muzeum Sztuki MAXXI w Rzymie, Włochy. 14-metrowe ściany wykonane z betonu licowego. Deskowanie jest zwymiarowane na parcie mieszanki betonowej 150 kn/m 2. Dźwigar GT 24 jako główny element deskowania VARIO jest dostępny o długościach od 0,90 do 17,80 m. Gotowa do użycia płyta PERI VARIO GT 24. 4

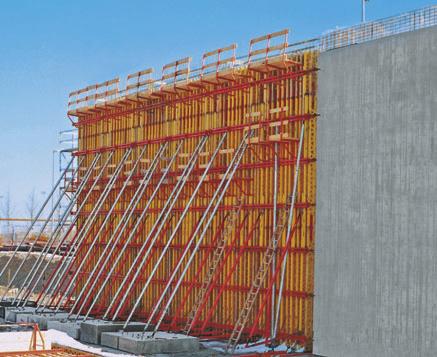

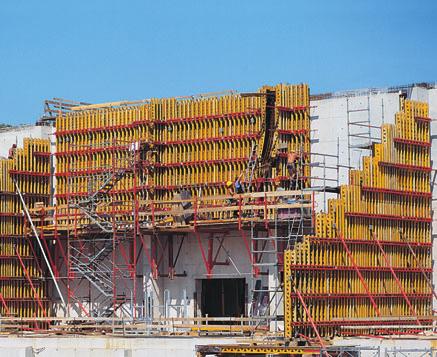

5 Do nadstawiania płyt służy łącznik nadstawczy VARIO 24. Płyty VARIO GT 24 są nadstawiane przy pomocy łącznika nadstawczego 24 w module 30 cm, do maksymalnej wysokości 8,10 m. Dwukrotnie nadstawione płyty VARIO na wysokość 10,20 m przy budowie budynku garażowego. Montaż łącznika nadstawczego odbywa się bez nawiercania krzyżulców dźwigara. Standardowe płyty VARIO GT 24 o wysokości 6,00 m z pomostami na budowie centrum targowego. Dźwigar GT 24 umożliwia optymalne dopasowanie deskowania do geometrii budowli. 5

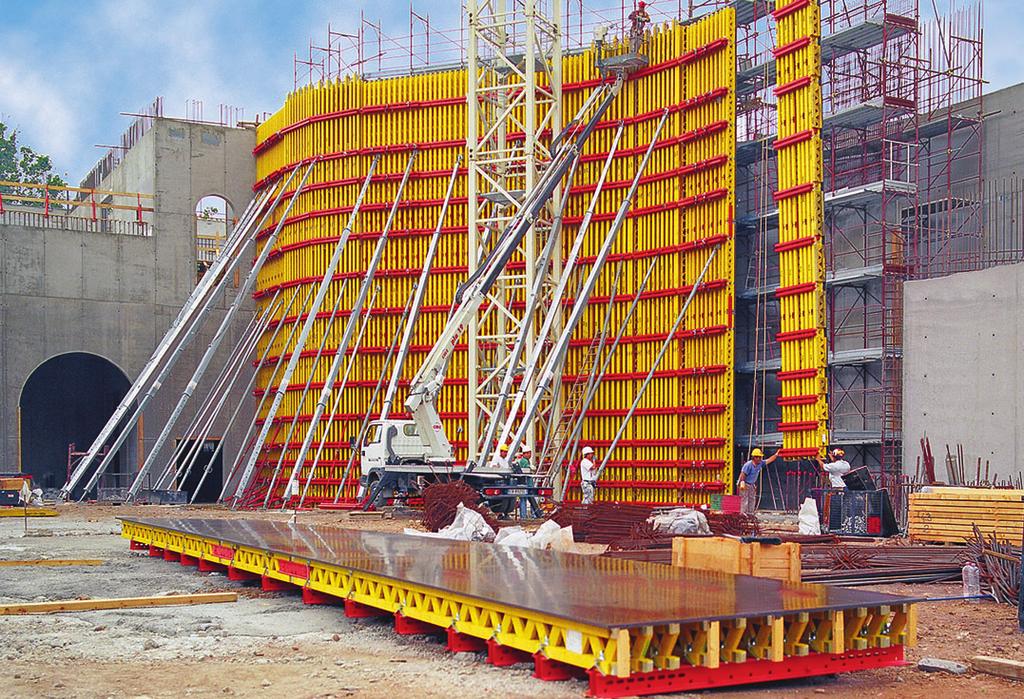

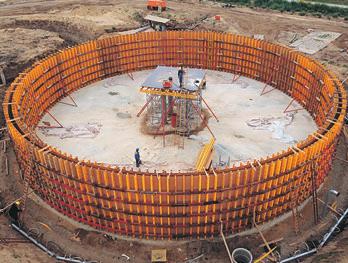

6 GT 24 w deskowaniach ściennych i słupowych GT 24 jest również podstawowym elementem deskowań łukowych RUNDFLEX i GRV. RUNDFLEX używany jest do wykonywania oczyszczalni ścieków, pochylni garażowych, silosów i innych budowli łukowych o zróżnicowanej krzywiźnie. Zamknięty pierścień deskowania GRV umożliwia bezściągowe deskowanie zbiorników okrągłych. Deskowanie RUNDFLEX na budowie oczyszczalni ścieków. Deskowanie zbiornika okrągłego GRV z wykorzystaniem dźwigarów GT 24 bez użycia ściągów. Deskowanie GRV z GT 24 formujące stożkowe słupy. 6

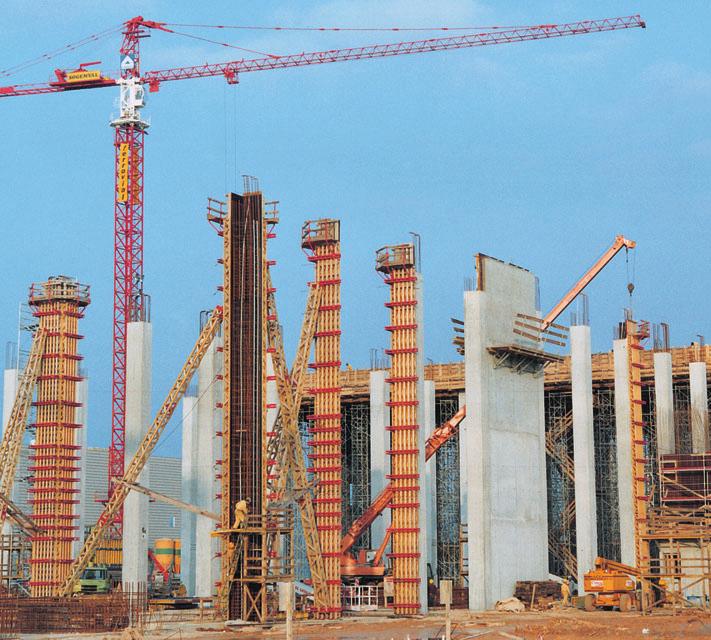

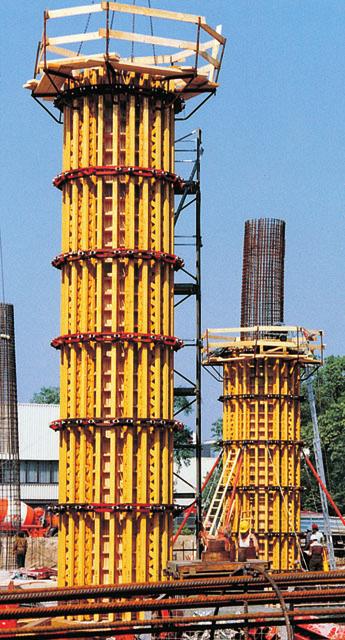

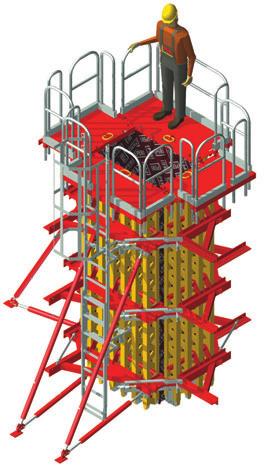

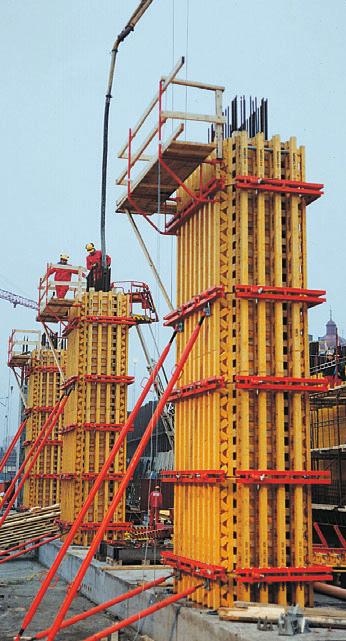

7 Deskowanie słupów VARIO GT 24 i VARIO QUATTRO. Nieważne czy przekrój jest okrągły, prostokątny lub nieregularny: deskowanie słupów dla każdej wysokości i każdego przekroju. Rozmieszczenie rygli stalowych może być dostosowane do parcia mieszanki betonowej. Deskowanie słupów VARIO QUATTRO w komplecie z drabiną i pomostami betoniarskimi. Deskowania słupów VARIO o wysokości 21,00 m. 7

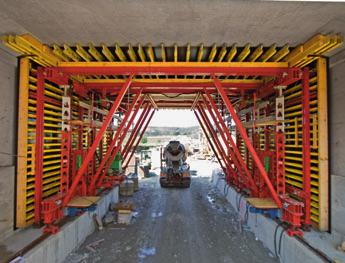

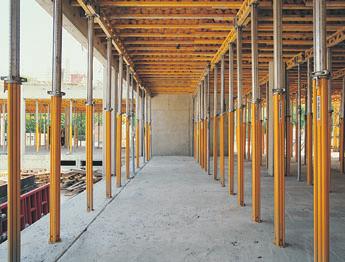

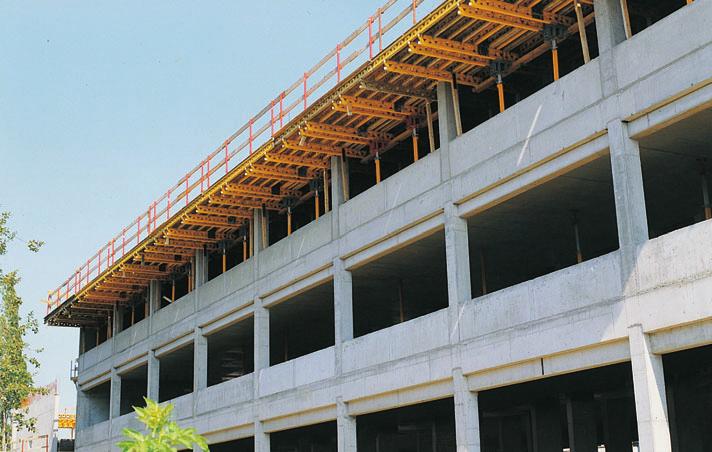

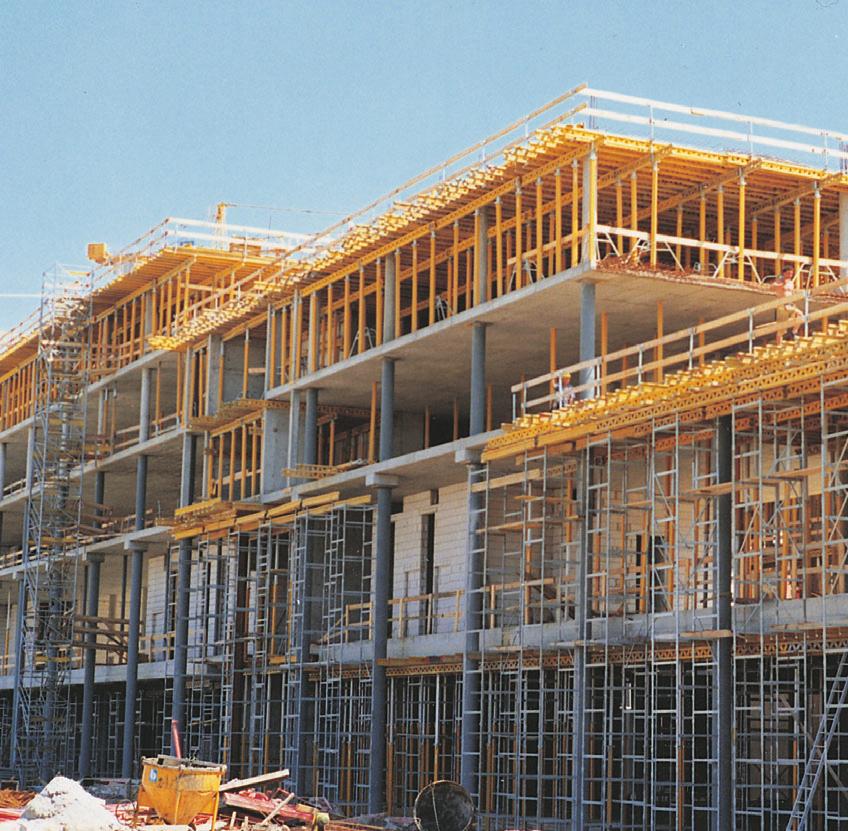

8 Deckenstärke d [m] Belastung q [kn/m ] Zulässiger Jochträgerabstand b [m] Vorhandene Stützenlast F [kn] Querträgerabstand a [m] Stützenabstand c [m] Ausgabe ,60 0,90 1,20 1,50 1,80 2,10 2,40 0,60 0,90 1,20 1,50 1,80 2,10 2,40 Belastung: Nach DIN 4421 Durchbiegung: Beschränkt auf l/500 Jochunterstützung: Im Trägerknoten Berechnungsgrundlage ist eine Dreischichtplatte 21 mm mit E=7500 N/mm (durchfeuchtet) und zulässiger B=6,5 N/mm (durchfeuchtet). 2 2 Beispiel : Vorhandene Deckenstärke d = 0,25 m Gewählte Schalhaut 3-S-Platte 3-S, 21 mm Gewählter Querträgerabstand a = 0,625 m Gewählter Stützenabstand c = 1,20 m Zulässiger Jochträgerabstand b = 2,80 m Vorhandene Stützenlast F= 28,0 kn GT 24 w deskowaniu stropowym PERI MULTIFLEX GT 24 jest dźwigarowym deskowaniem ściennym do każdej geometrii stropu i każdej wysokości kondygnacji. Dźwigar kratowy GT 24 pozwala na uzyskanie dużych rozpiętości i zmniejsza tym samym ilość używanych elementów deskowania. Wysoka nośność dźwigara podnosi ekonomiczność systemu. MULTIFLEX na podporach stropowych. Użycie podpór stropowych PERI MULTI- PROP pozwala przy ich pełnym wysuwie na wykorzystanie dopuszczalnej reakcji podporowej dźwigarów GT 24, wynoszącej 28 kn. Przy użyciu PERI GT 24 potrzeba 20% mniej dźwigarów, podpór itd. Deckenstärke d [m] Belastungq [kn/m 2 ] Zulässiger Jochträgerabstand b [m] VorhandeneStützenlast F [kn] Querträgerabstand a [m] Stützenabstand c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 Deckenstärke d [m] Belastung q [kn/m 2] Zulässiger Jochträgerabstand b [m] Vorhandene Stützenlast F [kn] Querträgerabstand a [m] Stützenabstand c [m] Ausgabe 2002 Ausgabe 2002 b b c c b a a Belastung: NachDIN4421 Durchbiegung: Beschränktauf l/500 Berechnungsgrundlage ist eine Dreischichtplatte 21 mmmit E=7500 N/mm 2 (durchfeuchtet) und zulässiger B=6,5N/mm 2 (durchfeuchtet). c a Belastung: Nach DIN 4421 Durchbiegung: Beschränkt auf l/500 Berechnungsgrundlage ist eine Dreischichtplatte 21 mm mit E=7500 N/mm 2 (durchfeuchtet) und zulässiger B=6,5 N/mm 2 (durchfeuchtet). Suwaki tablicowe MULTIFLEX ułatwiają projektowanie. MULTIFLEX GT 24 / VT 20 Beispiel : Vorhandene Deckenstärke Gewählte Schalhaut3-S-Platte Gewählter Querträgerabstand Gewählter Stützenabstand Zulässiger Jochträgerabstand Vorhandene Stützenlast d = 0,25 m 3-S, 21 mm a = 0,50 m c = 1,20 m b =2,70m F= 27,2 kn MULTIFLEX VT 20 / VT 20 Beispiel : Vorhandene Deckenstärke d = 0,25 m Gewählte Schalhaut 3-S-Platte 3-S, 21 mm Gewählter Querträgerabstand a = 0,50 m Gewählter Stützenabstand c = 0,90 m Zulässiger Jochträgerabstand b = 2,70 m Vorhandene Stützenlast F= 20,4 kn MULTIFLEX GT 24 / GT 24 Przy deskowaniu stropu grubości 35 cm GT 24 pozwalają na rozstaw dźwigarów głównych 2,80 m przy rozstawie podpór 90 cm. 8

9 GT 24 w stołach stropowych. PERI UNIPORTAL szybkie i uniwersalne stoły stropowe. MULTIFLEX GT 24 i MULTIPROP 350 są wzajemnie dostosowane. Stoły stropowe PD 8 przy budowie tunelu o grubościach stropu do 1,50 m. 9

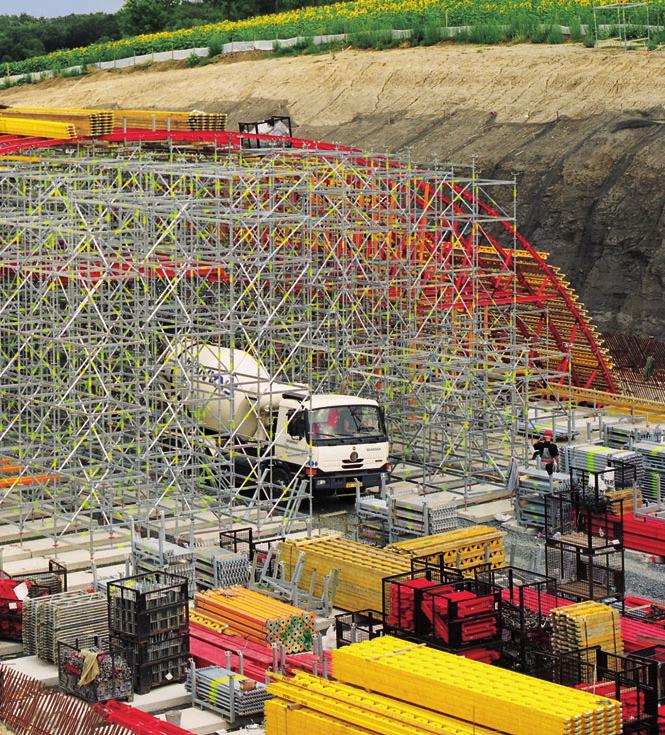

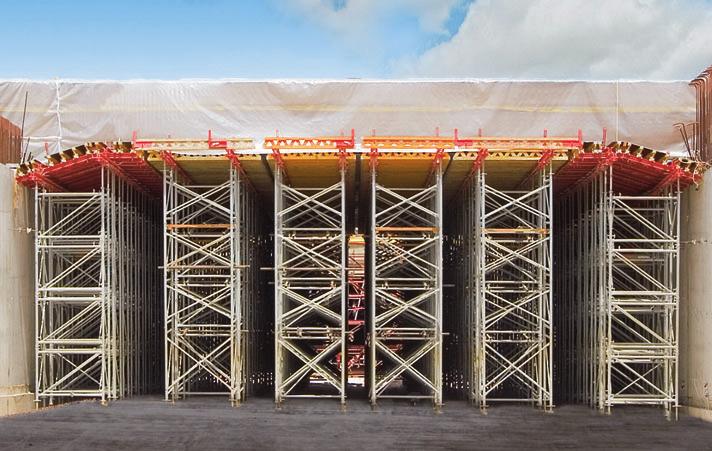

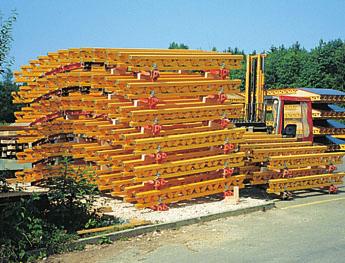

10 GT 24 w deskowaniach specjalnych GT 24 jest również właściwym dźwigarem w deskowaniach specjalnych. Większa nośność GT 24 w porównaniu z innymi dźwigarami deskowaniowymi o wysokości 20 cm pozwala na redukcję ilości niezbędnych elementów i podpór. A to oznacza: redukcję kosztów robocizny przy każdym użyciu na budowie. Przejście dla zwierząt Zehun, Czechy GT 24 na rusztowaniach podporowych PERI UP Rosett. Bardzo krótki termin realizacji wymagał podparcia na całej długości 75 m. Tunel Reinertshof, Niemcy GT 24 razem ze standardowymi elementami modułowego systemu inżynierskiego PERI VARIOKIT. Elementy deskowania mostu łukowego prefabrykowane na bazie dźwigarów GT 24 i rygli GRV. 10

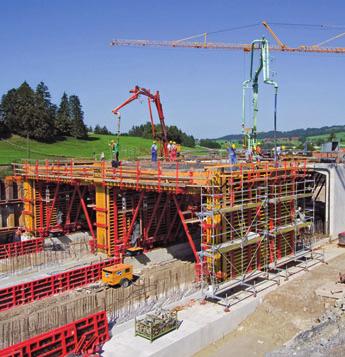

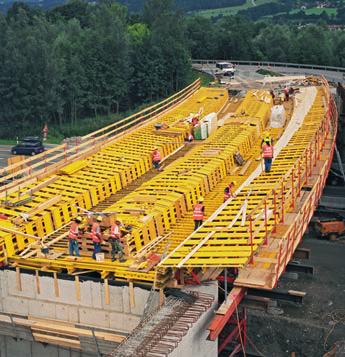

11 Wiadukt dolinny Lößnitz, Niemcy Deskowanie specjalne z GT 24 i dzierżawnych elementów systemowych PERI. Ustrój nośny wiaduktu, Kiefersfelden, Niemcy Krążyny z deskowaniem zewnętrznym ścian bocznych i deskowaniem stropowym ustroju nośnego składały się w 100 procentach z elementów seryjnych. Wiadukt autostradowy, Trmice, Czechy GT 24, podpory stropowe MULTIPROP i wypory wysokonośne SLS bezpiecznie przekazują obciążenia na trzon filara za pośrednictwem kozłów oporowych SB. 11
