SPECYFIKACJA TECHNICZNA WYKONANIE FILARÓW SŁUPOWYCH Z BETONU KLASY C30/ 37

Transkrypt

1 SPECYFIKACJA TECHNICZNA WYKONANIE FILARÓW SŁUPOWYCH Z BETONU KLASY C30/ Wstęp 1.1 Przedmiot ST Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru wymagania dotyczące wykonania i odbioru robót związanych z betonowaniem elementów podpór w ramach budowy drogowych obiektów inżynierskich zadania 1.2 Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonania i odbioru robót związanych z betonowaniem elementów ustroju nośnego obiektów mostowych i obejmują: - opracowanie projektu technologicznego betonowania elementów podpór, - opracowanie projektu rusztowa i deskowania elementów podpór, - wykonanie filarów żelbetowych z betonu klasy zgodnej z dokumentacją projektową - wykonanie zbrojenia filarów ze stali klasy A-IIIN 1.4 Określenia podstawowe Określenia podane w niniejszej ST s zgodne z obowiązującymi odpowiednimi normami i ST D-M "Wymagania 1.5 Ogólna wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w ST "Wymagania 2. Materiały 2.1 Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów podano w ST D-M "Wymagania 2.2 Materiały do wykonania robót Materiałem stosowanym przy wykonywaniu robót według zasad niniejszych Specyfikacji jest: Drewno na deskowania i rusztowania Tarcica iglasta, liściasta oraz sklejka iglasta wodoodporna - do robót ciesielskich winny odpowiadać wymaganiom PN-63/B-06251, PN-67/D oraz ST Elementy stalowe rusztowań składanych oraz deskowania zinwentaryzowane

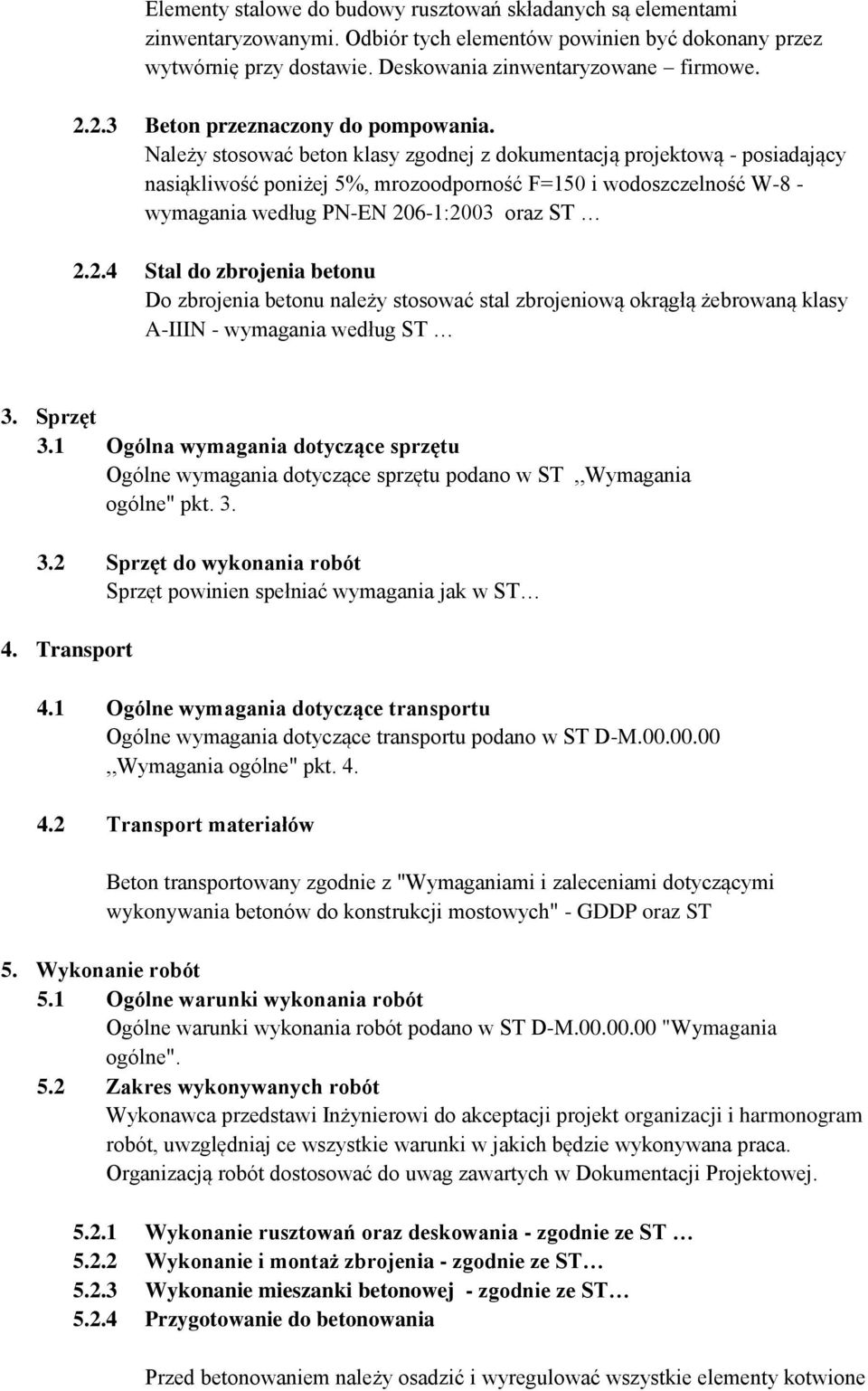

2 Elementy stalowe do budowy rusztowań składanych są elementami zinwentaryzowanymi. Odbiór tych elementów powinien być dokonany przez wytwórnię przy dostawie. Deskowania zinwentaryzowane firmowe Beton przeznaczony do pompowania. Należy stosować beton klasy zgodnej z dokumentacją projektową - posiadający nasiąkliwość poniżej 5%, mrozoodporność F=150 i wodoszczelność W-8 - wymagania według PN-EN 206-1:2003 oraz ST Stal do zbrojenia betonu Do zbrojenia betonu należy stosować stal zbrojeniową okrągłą żebrowaną klasy A-IIIN - wymagania według ST 3. Sprzęt 3.1 Ogólna wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST,,Wymagania ogólne" pkt Sprzęt do wykonania robót Sprzęt powinien spełniać wymagania jak w ST 4. Transport 4.1 Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M ,,Wymagania ogólne" pkt Transport materiałów Beton transportowany zgodnie z "Wymaganiami i zaleceniami dotyczącymi wykonywania betonów do konstrukcji mostowych" - GDDP oraz ST 5. Wykonanie robót 5.1 Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST D-M "Wymagania 5.2 Zakres wykonywanych robót Wykonawca przedstawi Inżynierowi do akceptacji projekt organizacji i harmonogram robót, uwzględniaj ce wszystkie warunki w jakich będzie wykonywana praca. Organizacją robót dostosować do uwag zawartych w Dokumentacji Projektowej Wykonanie rusztowań oraz deskowania - zgodnie ze ST Wykonanie i montaż zbrojenia - zgodnie ze ST Wykonanie mieszanki betonowej - zgodnie ze ST Przygotowanie do betonowania Przed betonowaniem należy osadzić i wyregulować wszystkie elementy kotwione

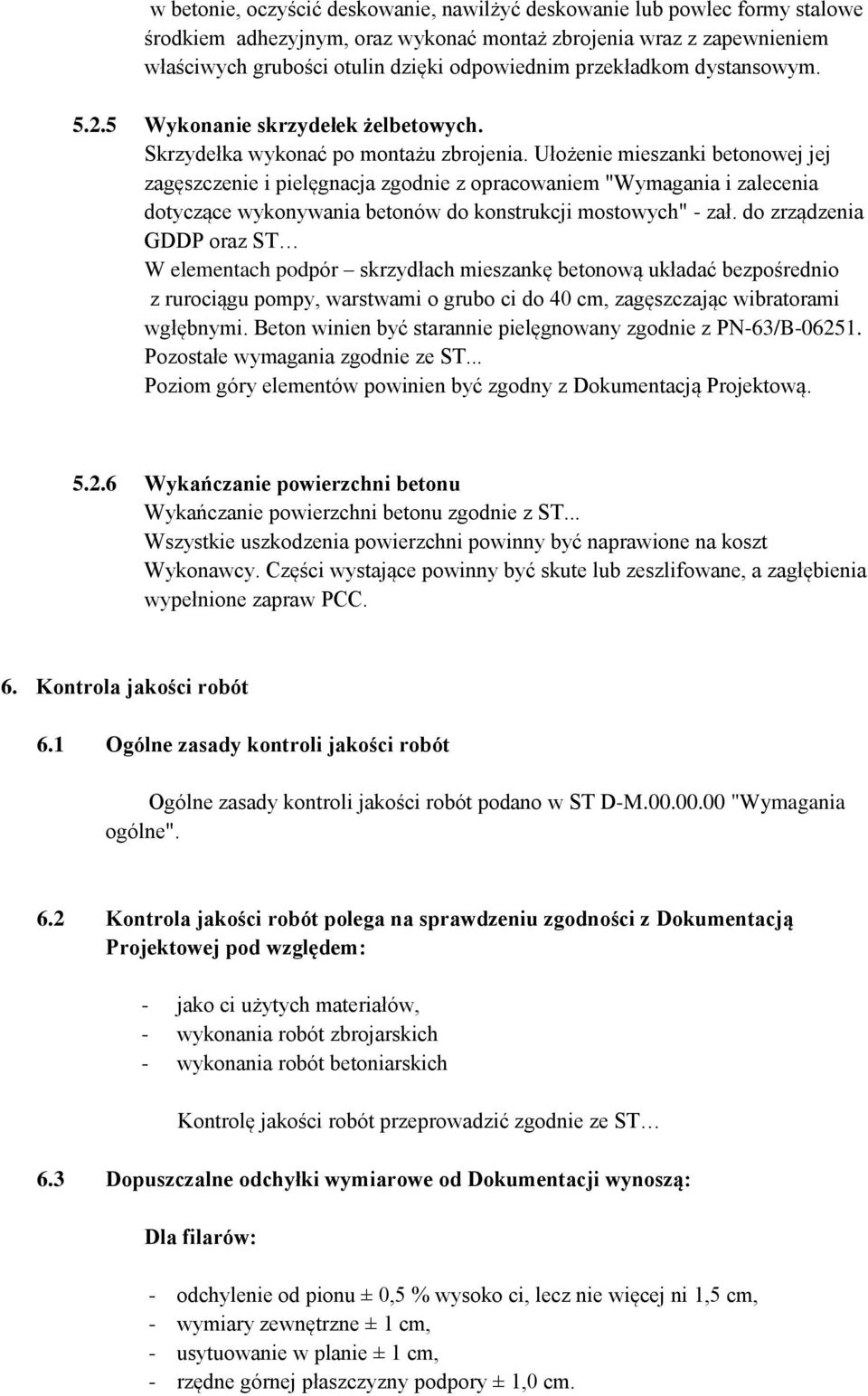

3 w betonie, oczyścić deskowanie, nawilżyć deskowanie lub powlec formy stalowe środkiem adhezyjnym, oraz wykonać montaż zbrojenia wraz z zapewnieniem właściwych grubości otulin dzięki odpowiednim przekładkom dystansowym Wykonanie skrzydełek żelbetowych. Skrzydełka wykonać po montażu zbrojenia. Ułożenie mieszanki betonowej jej zagęszczenie i pielęgnacja zgodnie z opracowaniem "Wymagania i zalecenia dotyczące wykonywania betonów do konstrukcji mostowych" - zał. do zrządzenia GDDP oraz ST W elementach podpór skrzydłach mieszankę betonową układać bezpośrednio z rurociągu pompy, warstwami o grubo ci do 40 cm, zagęszczając wibratorami wgłębnymi. Beton winien być starannie pielęgnowany zgodnie z PN-63/B Pozostałe wymagania zgodnie ze ST... Poziom góry elementów powinien być zgodny z Dokumentacją Projektową Wykańczanie powierzchni betonu Wykańczanie powierzchni betonu zgodnie z ST... Wszystkie uszkodzenia powierzchni powinny być naprawione na koszt Wykonawcy. Części wystające powinny być skute lub zeszlifowane, a zagłębienia wypełnione zapraw PCC. 6. Kontrola jakości robót 6.1 Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M "Wymagania 6.2 Kontrola jakości robót polega na sprawdzeniu zgodności z Dokumentacją Projektowej pod względem: - jako ci użytych materiałów, - wykonania robót zbrojarskich - wykonania robót betoniarskich Kontrolę jakości robót przeprowadzić zgodnie ze ST 6.3 Dopuszczalne odchyłki wymiarowe od Dokumentacji wynoszą: Dla filarów: - odchylenie od pionu ± 0,5 % wysoko ci, lecz nie więcej ni 1,5 cm, - wymiary zewnętrzne ± 1 cm, - usytuowanie w planie ± 1 cm, - rzędne górnej płaszczyzny podpory ± 1,0 cm.

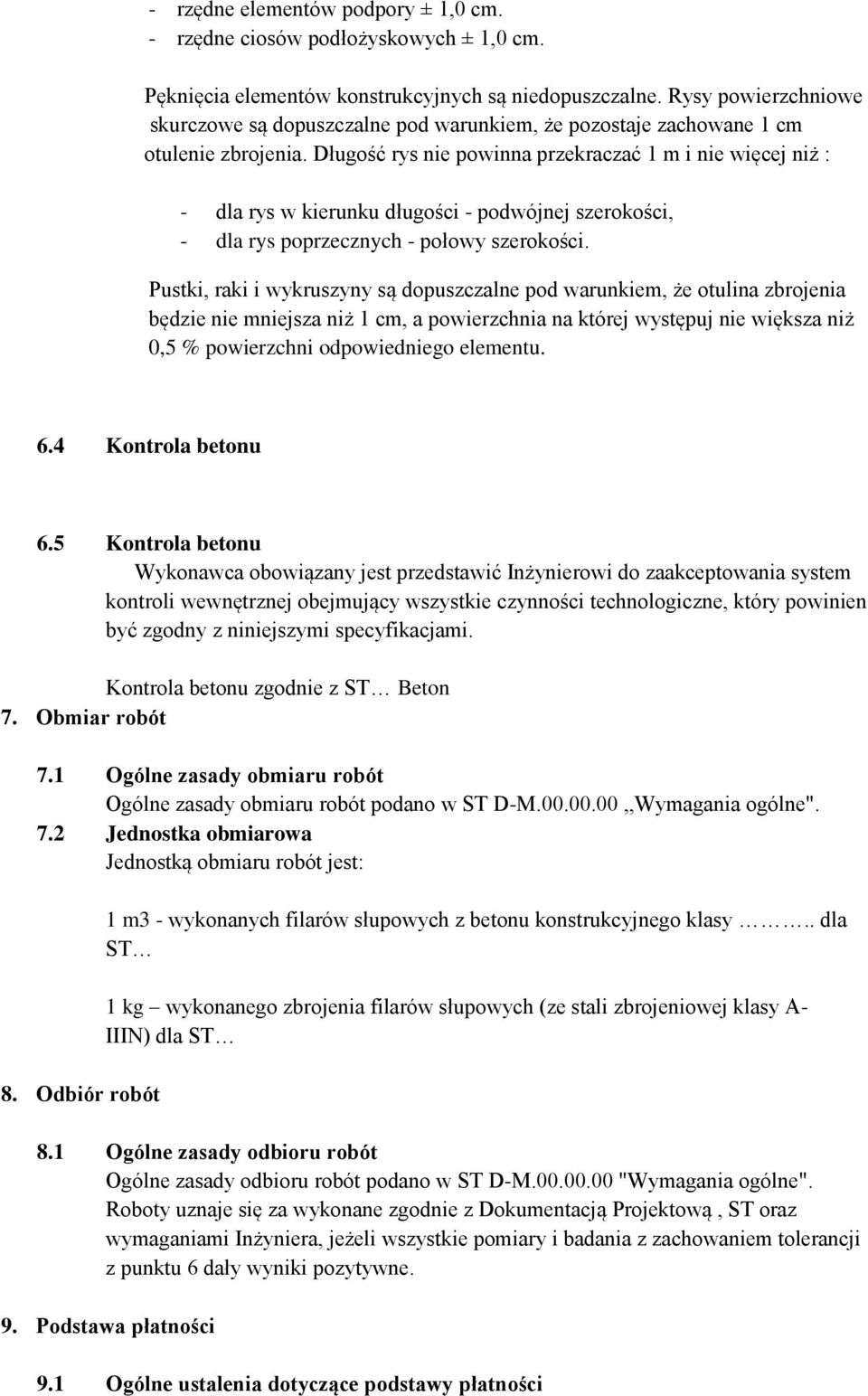

4 - rzędne elementów podpory ± 1,0 cm. - rzędne ciosów podłożyskowych ± 1,0 cm. Pęknięcia elementów konstrukcyjnych są niedopuszczalne. Rysy powierzchniowe skurczowe są dopuszczalne pod warunkiem, że pozostaje zachowane 1 cm otulenie zbrojenia. Długość rys nie powinna przekraczać 1 m i nie więcej niż : - dla rys w kierunku długości - podwójnej szerokości, - dla rys poprzecznych - połowy szerokości. Pustki, raki i wykruszyny są dopuszczalne pod warunkiem, że otulina zbrojenia będzie nie mniejsza niż 1 cm, a powierzchnia na której występuj nie większa niż 0,5 % powierzchni odpowiedniego elementu. 6.4 Kontrola betonu 6.5 Kontrola betonu Wykonawca obowiązany jest przedstawić Inżynierowi do zaakceptowania system kontroli wewnętrznej obejmujący wszystkie czynności technologiczne, który powinien być zgodny z niniejszymi specyfikacjami. Kontrola betonu zgodnie z ST Beton 7. Obmiar robót 7.1 Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M ,,Wymagania 7.2 Jednostka obmiarowa Jednostką obmiaru robót jest: 8. Odbiór robót 1 m3 - wykonanych filarów słupowych z betonu konstrukcyjnego klasy.. dla ST 1 kg wykonanego zbrojenia filarów słupowych (ze stali zbrojeniowej klasy A- IIIN) dla ST 8.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M "Wymagania Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, ST oraz wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji z punktu 6 dały wyniki pozytywne. 9. Podstawa płatności 9.1 Ogólne ustalenia dotyczące podstawy płatności

5 Ogólne wymagania dotyczące płatności podano w ST D-M "Wymagania 9.2 Cena jednostki obmiarowej Cena jednostkowa uwzględnia: A) W zakresie wykonania filarów słupowych z betonu klasy. ST - zakup i dostarczenie wszystkich niezbędnych składników produkcji - prace pomiarowe; - wykonanie Projektu deskowania i rusztowania, - wykonanie pomostów roboczych; - wykonanie rusztowa ; - wykonanie deskowania; - przygotowanie i oczyszczenie podło a; - przygotowanie mieszanki betonowej, - zabetonowanie słupów; - pielęgnacja betonu; - rozbiórka wszystkich konstrukcji pomocniczych, - oczyszczenie terenu robót - usunięcie materiałów pomocniczych i odpadów poza pas drogowy, - koszt odpadów i ubytków materiałowych, - wykonanie niezbędnych badań laboratoryjnych i pomiarów wymaganych w Specyfikacji B) W zakresie wykonania zbrojenia filarów ze stali klasy A-IIIN ST - zakup i dostarczenie wszystkich niezbędnych składników produkcji - prace pomiarowe; - wykonanie zbrojenia; - montaż zbrojenia; - oczyszczenie terenu robót - usunięcie materiałów pomocniczych i odpadów poza pas drogowy, - koszt odpadów i ubytków materiałowych, - wykonanie niezbędnych badań laboratoryjnych i pomiarów wymaganych w Specyfikacji. 10. Przepisy związane i standardy PN-S-10040:1999 PN-91/S Obiekty mostowe. Konstrukcje betonowe, żelbetowe i sprężone. Wymagania i badania. Obiekty mostowe. Konstrukcje betonowe, żelbetowe i sprężone. Projektowanie.

6 PN-B PN-EN 206-1:2003 Roboty betonowe i żelbetowe. Wymagania techniczne. Beton. Część 1: Wymagania właściwości, produkcja i zgodność. Pozostałe jak w ST Beton
