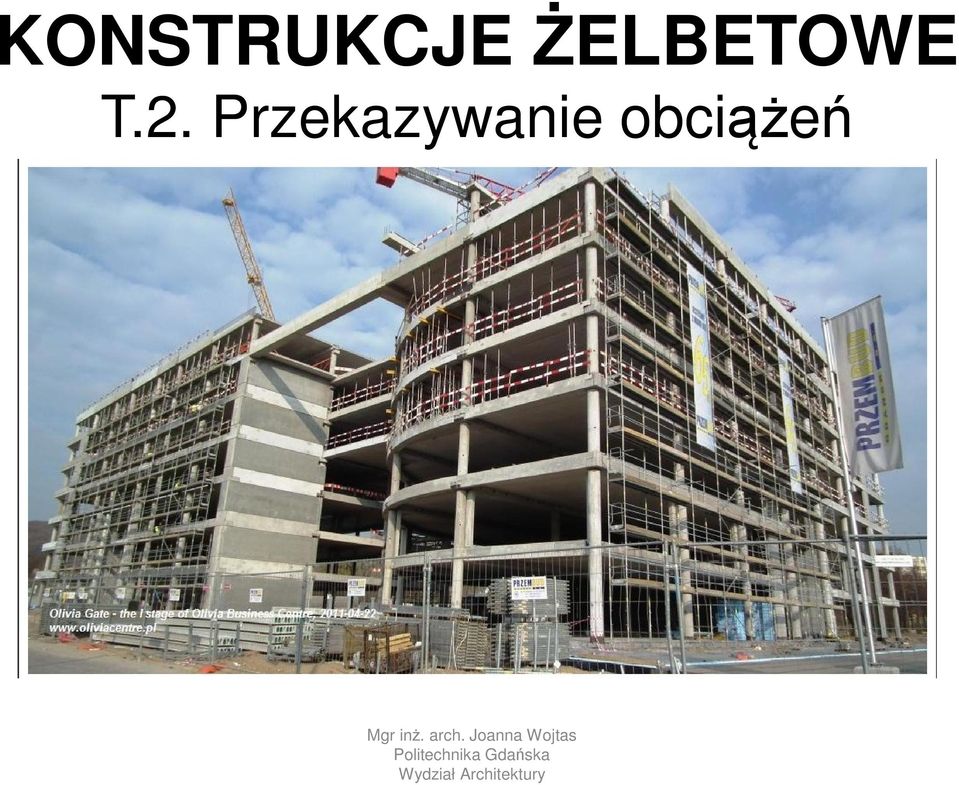

1 KONSTRUKCJE ŻELBETOWE T.2. Przekazywanie obciążeń Mgr inż. arch. Joanna Wojtas Politechnika Gdańska Wydział Architektury

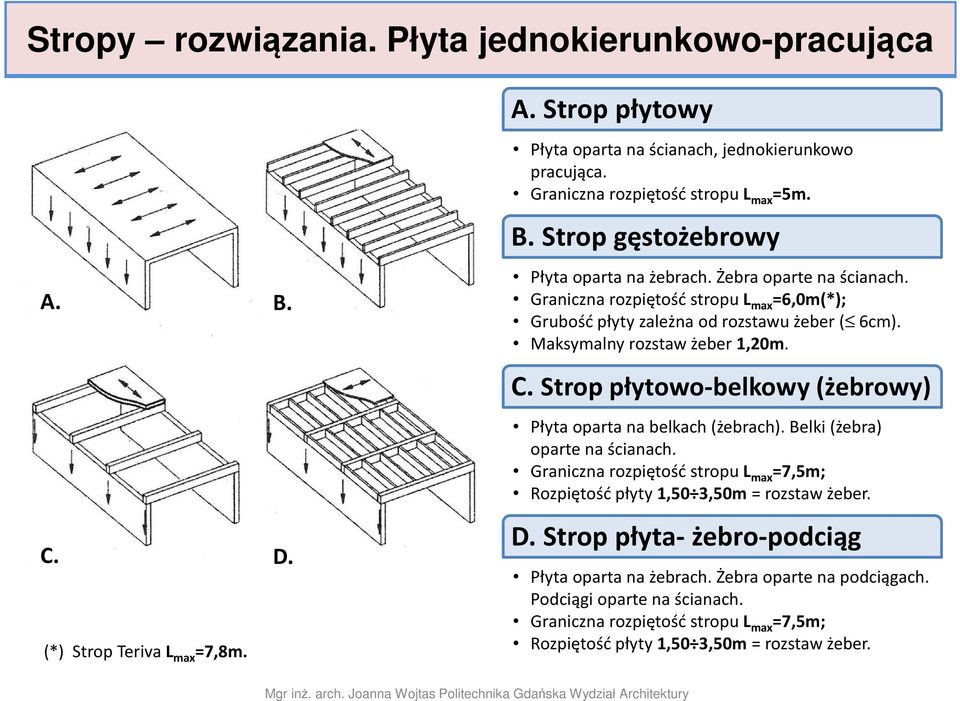

2 Stropy rozwiązania. Płyta jednokierunkowo-pracująca A. B. C. D. (*) Strop TerivaL max =7,8m. A. Strop płytowy Płyta oparta na ścianach, jednokierunkowo pracująca. Graniczna rozpiętość stropu L max =5m. B. Strop gęstożebrowy Płyta oparta na żebrach. Żebra oparte na ścianach. Graniczna rozpiętość stropu L max =6,0m(*); Grubość płyty zależna od rozstawu żeber ( 6cm). Maksymalny rozstaw żeber 1,20m. C. Strop płytowo-belkowy (żebrowy) Płyta oparta na belkach (żebrach). Belki (żebra) oparte na ścianach. Graniczna rozpiętość stropu L max =7,5m; Rozpiętość płyty 1,50 3,50m = rozstaw żeber. D. Strop płyta- żebro-podciąg Płyta oparta na żebrach. Żebra oparte na podciągach. Podciągi oparte na ścianach. Graniczna rozpiętość stropu L max =7,5m; Rozpiętość płyty 1,50 3,50m = rozstaw żeber.

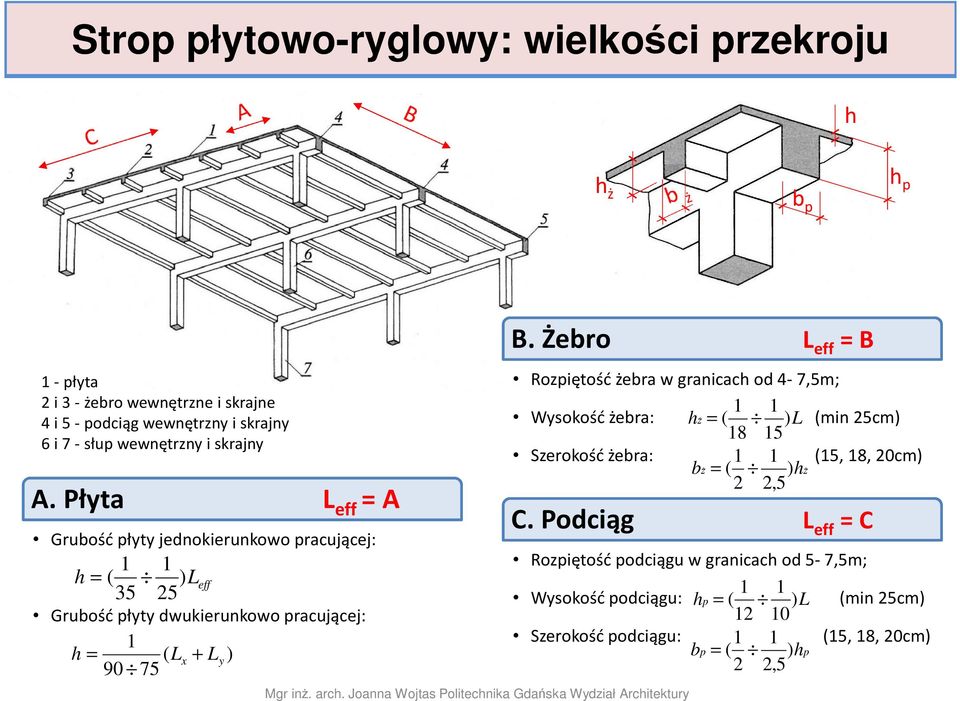

3 Strop płytowo-ryglowy: wielkości przekroju h h ż b p h p 1 -płyta 2 i 3 -żebro wewnętrzne i skrajne 4 i 5 -podciąg wewnętrzny i skrajny 6 i 7 -słup wewnętrzny i skrajny A. Płyta L eff = A Grubość płyty jednokierunkowo pracującej: 1 1 h = ( )L eff Grubość płyty dwukierunkowo pracującej: 1 h = ( L x + L y ) B. Żebro L eff = B Rozpiętość żebra w granicach od 4-7,5m; 1 1 Wysokość żebra: hż = ( )L (min 25cm) Szerokość żebra: 1 1 (15, 18, 20cm) b ż = ( ) hż 2 2,5 C. Podciąg L eff = C Rozpiętość podciągu w granicach od 5-7,5m; 1 1 Wysokość podciągu: hp = ( )L (min 25cm) Szerokość podciągu: 1 1 (15, 18, 20cm) b p = ( ) hp 2 2,5

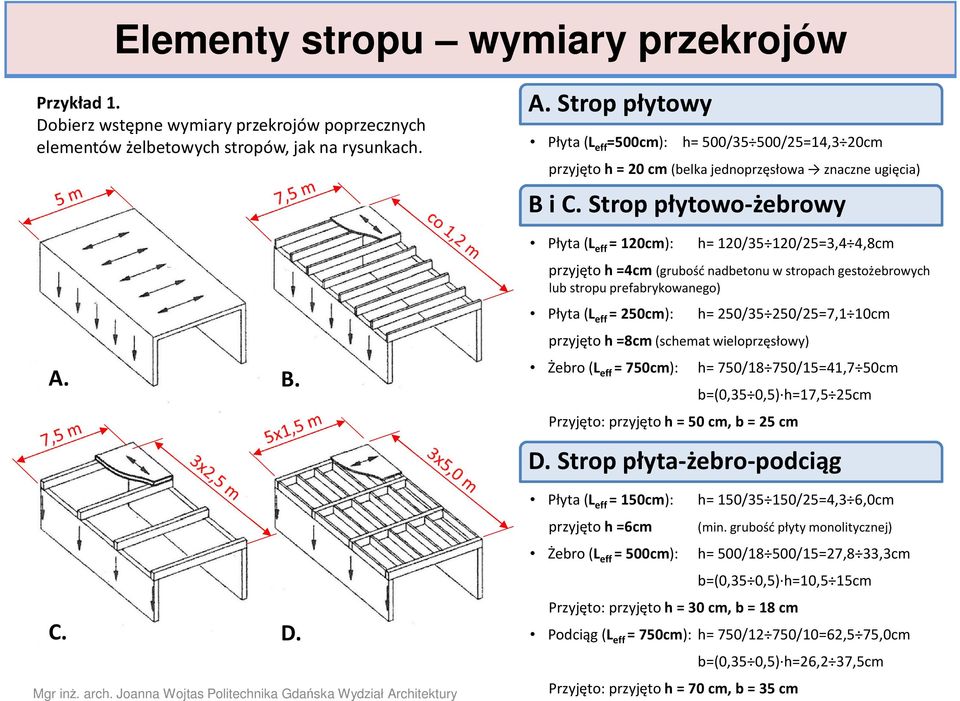

4 Elementy stropu wymiary przekrojów Przykład 1. Dobierz wstępne wymiary przekrojów poprzecznych elementów żelbetowych stropów, jak na rysunkach. A. B. C. D. A. Strop płytowy Płyta (L eff =500cm): h= 500/35 500/25=14,3 20cm przyjęto h = 20 cm(belka jednoprzęsłowa znaczne ugięcia) B i C. Strop płytowo-żebrowy Płyta (L eff = 120cm): h= 120/35 120/25=3,4 4,8cm przyjęto h =4cm (grubość nadbetonu w stropach gestożebrowych lub stropu prefabrykowanego) Płyta (L eff = 250cm): h= 250/35 250/25=7,1 10cm przyjęto h =8cm(schemat wieloprzęsłowy) Żebro (L eff = 750cm): h= 750/18 750/15=41,7 50cm b=(0,35 0,5) h=17,5 25cm Przyjęto: przyjęto h = 50 cm, b = 25 cm D. Strop płyta-żebro-podciąg Płyta (L eff = 150cm): przyjęto h =6cm h= 150/35 150/25=4,3 6,0cm (min. grubość płyty monolitycznej) Żebro (L eff = 500cm): h= 500/18 500/15=27,8 33,3cm b=(0,35 0,5) h=10,5 15cm Przyjęto: przyjęto h = 30 cm, b = 18 cm Podciąg (L eff = 750cm): h= 750/12 750/10=62,5 75,0cm b=(0,35 0,5) h=26,2 37,5cm Przyjęto: przyjęto h = 70 cm, b = 35 cm

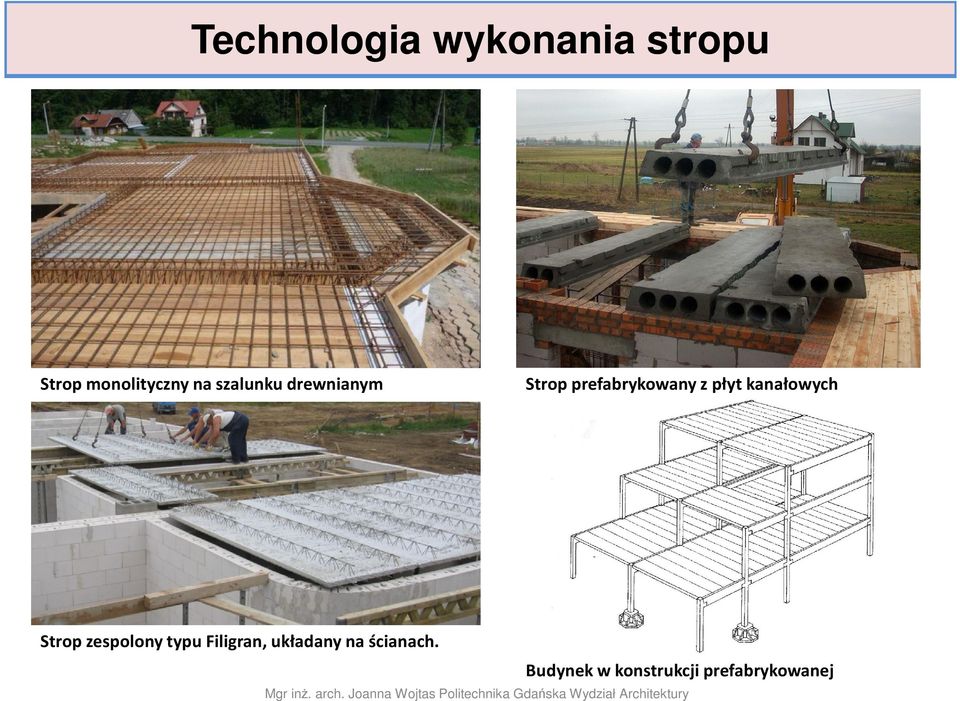

5 Technologia wykonania stropu Strop monolityczny na szalunku drewnianym Strop prefabrykowany z płyt kanałowych Strop zespolony typu Filigran, układany na ścianach. Budynek w konstrukcji prefabrykowanej

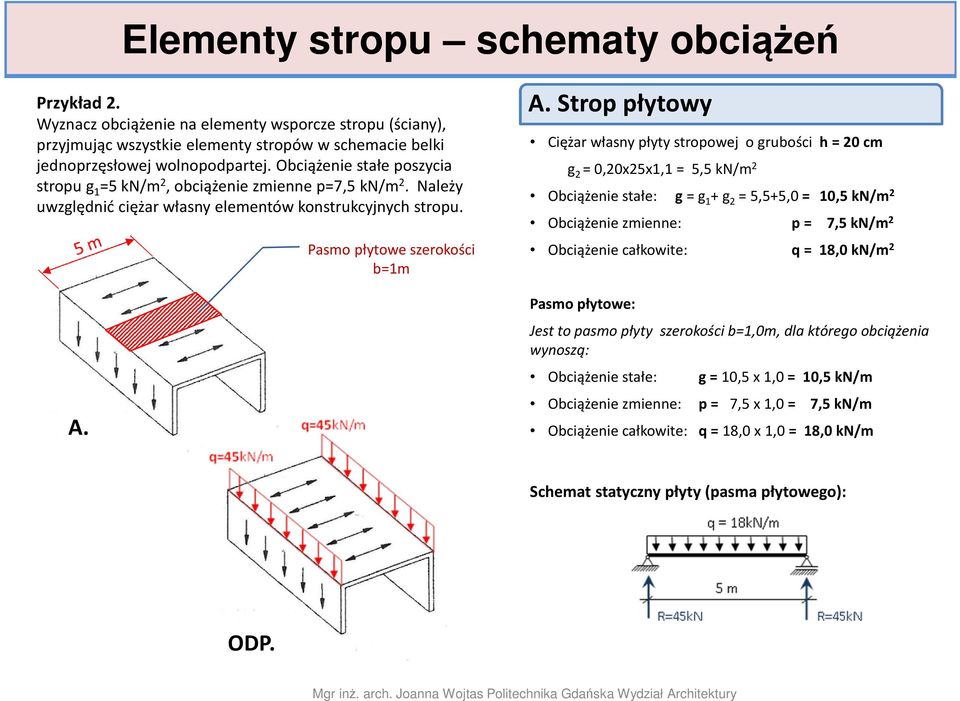

6 Elementy stropu schematy obciążeń Przykład 2. Wyznacz obciążenie na elementy wsporcze stropu (ściany), przyjmując wszystkie elementy stropów w schemacie belki jednoprzęsłowej wolnopodpartej. Obciążenie stałe poszycia stropu g 1 =5 kn/m 2, obciążenie zmienne p=7,5 kn/m 2. Należy uwzględnić ciężar własny elementów konstrukcyjnych stropu. A. Pasmo płytowe szerokości b=1m A. Strop płytowy Ciężar własny płyty stropowej o grubości h = 20 cm g 2 = 0,20x25x1,1 = 5,5 kn/m 2 Obciążenie stałe: g= g 1 + g 2 = 5,5+5,0 = 10,5 kn/m 2 Obciążenie zmienne: p = 7,5 kn/m 2 Obciążenie całkowite: q = 18,0 kn/m 2 Pasmo płytowe: Jest to pasmo płyty szerokości b=1,0m, dla którego obciążenia wynoszą: Obciążenie stałe: g = 10,5 x 1,0 = 10,5 kn/m Obciążenie zmienne: p = 7,5 x 1,0 = 7,5 kn/m Obciążenie całkowite: q = 18,0 x 1,0 = 18,0 kn/m Schemat statyczny płyty (pasma płytowego): ODP.

7 Elementy stropu schematy obciążeń C. Strop płytowo-żebrowy Ciężar własny płyty stropowej o grubości h = 8 cm g 2 = 0,08x25x1,1 = 2,2 kn/m 2 Obciążenie stałe: g= g 1 + g 2 = 2,2+5,0 = 7,2 kn/m 2 Obciążenie zmienne: p = 7,5 kn/m 2 Obciążenie całkowite: q = 14,7 kn/m 2 Schemat statyczny płyty (pasma płytowego szerokości b=1m): C. Pasmo płytowe szerokości b=1m ODP. Ciężar własny żebra o wymiarach bxh= 25x50 cm g 3 = 0,25x(0,50-0,08)x25x1,1 = 2,9 kn/m Obciążenie całkowite: q = 2x18,4+2,9 = 39,7 kn/m Schemat statyczny żebra x2 +CW

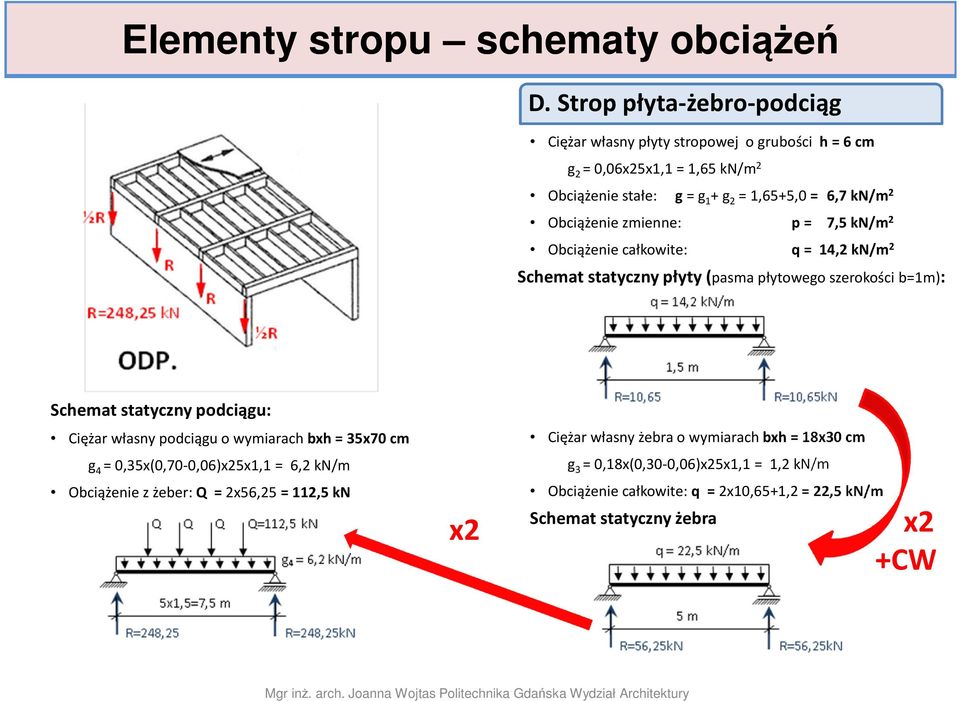

8 Elementy stropu schematy obciążeń D. Strop płyta-żebro-podciąg Ciężar własny płyty stropowej o grubości h = 6 cm g 2 = 0,06x25x1,1 = 1,65 kn/m 2 Obciążenie stałe: g= g 1 + g 2 = 1,65+5,0 = 6,7 kn/m 2 Obciążenie zmienne: p = 7,5 kn/m 2 Obciążenie całkowite: q = 14,2 kn/m 2 Schemat statyczny płyty (pasma płytowego szerokości b=1m): D. Schemat statyczny podciągu: Ciężar własny podciągu o wymiarach bxh = 35x70 cm g 4 = 0,35x(0,70-0,06)x25x1,1 = 6,2 kn/m Obciążenie z żeber: Q = 2x56,25= 112,5 kn x2 Ciężar własny żebra o wymiarach bxh= 18x30 cm g 3 = 0,18x(0,30-0,06)x25x1,1 = 1,2 kn/m Obciążenie całkowite: q = 2x10,65+1,2 = 22,5 kn/m Schemat statyczny żebra x2 +CW
