1 1 T E C Z K A Z A W I E R A I/ OPIS TECHNICZNY + OBLICZENIA STATYCZNE. II/ RYSUNKI: 1. Rzut ław i stóp fundamentowych 2. Przekroje ław i stóp fundamentowych 3. Uziom instalacji odgromowej 4. Stopy żelbetowe ST 1 5. Stopy żelbetowe ST 2 6. Stopy żelbetowe ST 3 7. Stopy żelbetowe ST 4 8. Rozplanowanie elementów konstr. w stropie nad parterem 9. Rozplanowanie elementów konstr. w stropie nad piętrem 10. Wieńce W- 1, 1a, 2 Teriva I 11. Wieńce W- 3 Teriva I 12. Przekroje żeber stropowych Teriva I 13. Sposób podpierania belek - Teriva I 14. Wykaz stali dla wieńcy, oraz wykaz prefabrykatów Teriva I 15. Słup żelbetowy SŁŻ Słup żelbetowy SŁŻ Słup żelbetowy SŁŻ Słup żelbetowy SŁŻ Belka żelbetowa BW Belka żelbetowa BW 2 + Gz Wieniec + Gzyms W 4 + Gz Belka żelbetowa BŻ Belka stalowa BS Nadproża stalowe NS 25. Dźwigar drewniany DD Wieńce W- 1, 1a, 2 Teriva II 27. Wieńce W- 3 Teriva II 28. Przekroje żeber stropowych Teriva II 29. Wykaz stali dla wieńcy, oraz wykaz prefabrykatów Teriva II 30. Trzpienie TR 1

Wieńce W- 1, 1a, 2 Teriva I 11. Wieńce W- 3 Teriva I 12. Przekroje żeber stropowych Teriva I 13. Sposób podpierania belek - Teriva I 14. Wykaz stali dla wieńcy, oraz wykaz prefabrykatów Teriva I 15.

2 2 1. Dane ogólne o inwestycji. 1.1 Podstawa prawna i materiały wyjściowe. - decyzja o warunkach zabudowy i zagospodarowania terenu - program inwestora - badania techniczne podłoża gruntowego wykonane przez Pracownię Geotechniczną PROGEO - podkłady z poszczególnych branż 1.2 Przedmiot projektowanej inwestycji i układ opracowania. Jest część konstrukcyjna projektu budowlanego rozbudowy Szkoły Podstawowej o budynek z sanitariatami, kotłownią, zapleczem i salę korekcyjną w Kątach gm. Góra Kalwaria. Projekt składa się z: - opisu technicznego - obliczeń statycznych obejmujących statykę i wymiarowanie elementów stalowych oraz pozostałych elementów wykonywanych na mokro na budowie. - rysunków konstrukcyjnych elementów drewnianych, stalowych i żelbetowych. 2. O P I S T E C H N I C Z N Y 2.1 Opis ogólny budynku. Projektowanym obiektem jest budynek z sanitariatami, z salą korekcyjną, oraz jej zapleczem. Całość połączona jest z istniejącą częścią dydaktyczną. Wysokość sali korekcyjnej 6,55 m. 2.2 Opis ogólny konstrukcji. Konstrukcja budynków tradycyjna doprzemysłowiona. Sztywność przestrzenną w budynku z sanitariatami zapewniają ściany konstrukcyjne podłużne i poprzeczne, zaś w budynku sali gimnastycznej słupy żelbetowe wylewane na placu budowy. W części niższej zaplecza sali, ściany konstrukcyjne o gr. min. 25,0 cm z cegły. 2.3 Obliczenia statyczne wykonano w oparciu o normy: PN-82/B-02001(3) PN-82/B PN-77/B Obciążenie stałe i zmienne - Obciążenie śniegiem - Obciążenie wiatrem

2 Przedmiot projektowanej inwestycji i układ opracowania.

3 3 PN-90/B Konstrukcje stalowe PN-84/B "Konstrukcje betonowe, żelbetowe i sprężone" PN-81/B Posadowienia bezpośrednie 2.4 Szczegółowy opis techniczny konstrukcji. A. Budynek z sanitariatami, oraz zaplecze sali korekcyjnej Stropodachy. Przyjęto stropodach dwuspadowy nad bud. z sanitariatami, oraz jednospadowy nad zapleczem sali korekcyjnej. Pokrycie dachu stanowi blacha na drewnianej konstrukcji więźby dachowej Komunikacja Schody wewnętrzne. Projektowane schody wykonać wylewane na placu budowy z betonu B-20 i zazbroić stalą A-0 i A-III. W czasie betonowania obsadzić marki stalowe celem późniejszego obsadzenia balustrad. Rozstaw marek wg. rozstawu słupków (patrz projekt arch.) Stropy. Przyjęto stropy TERIVA. Nad parterem przyjęto Teriva I rozpiętość do 6,0 m., rozstaw belek co 60,0 cm, wysokość konstrukcyjna 24,0 cm, obciążenie użytkowe 1,5 kn/m2, świadectwo ITB nr 577/91. Składowanie elementów stropowych, oraz wykonanie stropu powinno odbywać się zgodnie z instrukcją producenta od którego zostały kupione elementy stropowe. Rozplanowanie belek stropowych, oraz wieńce wykonać zgodnie z rysunkami wykonawczymi Ściany nośne Zewnętrzne. Parteru przyjęto warstwowe (cegła kl. 150 gr. 25,0 + styropian gr. 12,0 cm ). Filarki międzyokienne przyjęto warstwowe ( cegła kl. min. 15 MPa na zaprawie cementowej min Rz = 5 Mpa gr. 25,0 cm + styropian gr. 12,0 cm ). Podziemia pełne z bloczków betonowych B-20 MPa gr. 24,0 cm na zaprawie cem. o Rz = 5 MPa Wewnętrzne. Parteru przyjęto z cegły pełnej kl. 150 gr. 25,0 cm. Podziemia z bloczków betonowych B-20 MPa gr. 24,0 cm na zaprawie cem. o Rz = 3 MPa.

Pokrycie dachu stanowi blacha na drewnianej konstrukcji więźby dachowej. 2.4.2 Komunikacja 2.4.2.1 Schody wewnętrzne.

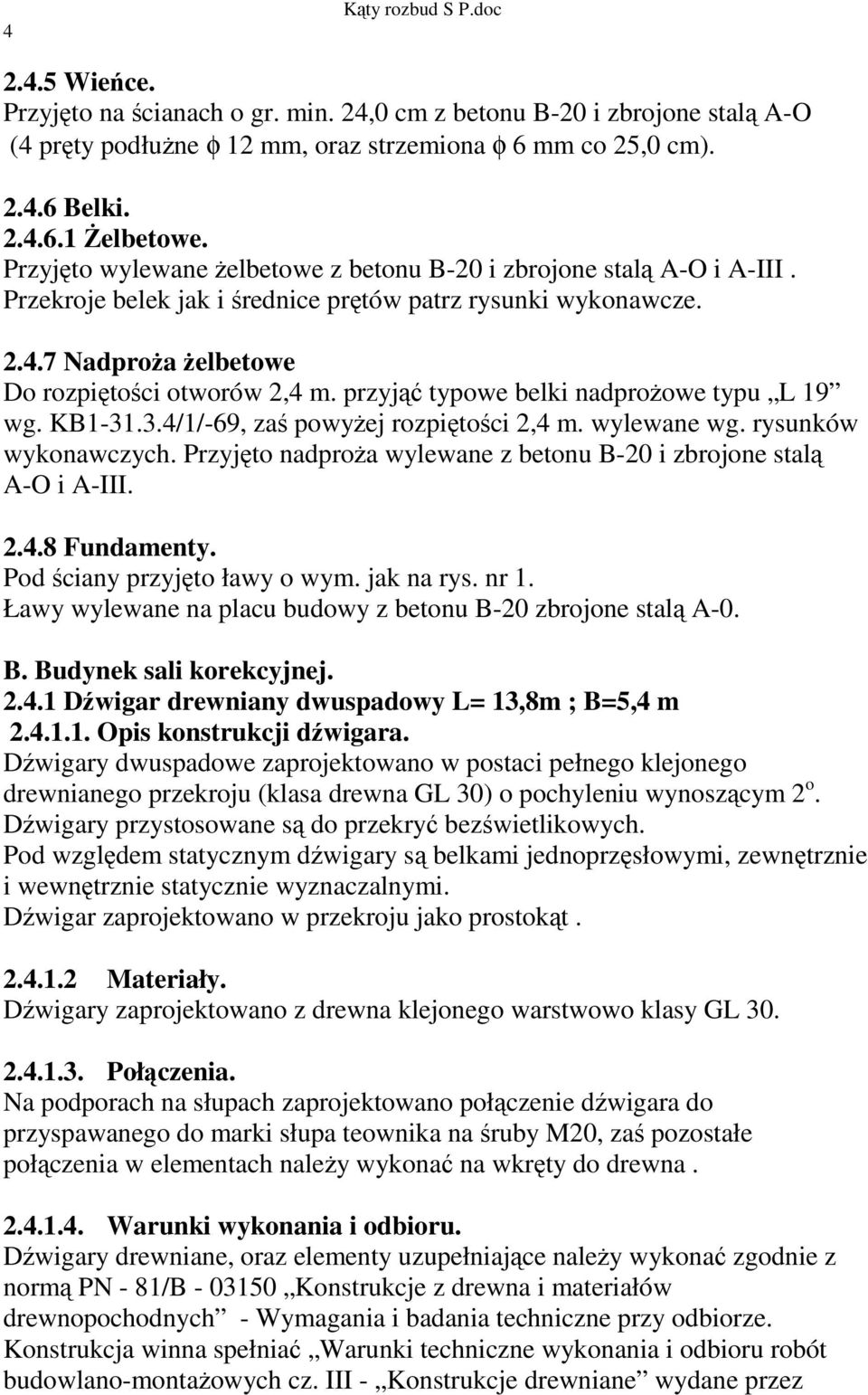

4 Wieńce. Przyjęto na ścianach o gr. min. 24,0 cm z betonu B-20 i zbrojone stalą A-O (4 pręty podłużne φ 12 mm, oraz strzemiona φ 6 mm co 25,0 cm) Belki Żelbetowe. Przyjęto wylewane żelbetowe z betonu B-20 i zbrojone stalą A-O i A-III. Przekroje belek jak i średnice prętów patrz rysunki wykonawcze Nadproża żelbetowe Do rozpiętości otworów 2,4 m. przyjąć typowe belki nadprożowe typu L 19 wg. KB /1/-69, zaś powyżej rozpiętości 2,4 m. wylewane wg. rysunków wykonawczych. Przyjęto nadproża wylewane z betonu B-20 i zbrojone stalą A-O i A-III Fundamenty. Pod ściany przyjęto ławy o wym. jak na rys. nr 1. Ławy wylewane na placu budowy z betonu B-20 zbrojone stalą A-0. B. Budynek sali korekcyjnej Dźwigar drewniany dwuspadowy L= 13,8m ; B=5,4 m Opis konstrukcji dźwigara. Dźwigary dwuspadowe zaprojektowano w postaci pełnego klejonego drewnianego przekroju (klasa drewna GL 30) o pochyleniu wynoszącym 2 o. Dźwigary przystosowane są do przekryć bezświetlikowych. Pod względem statycznym dźwigary są belkami jednoprzęsłowymi, zewnętrznie i wewnętrznie statycznie wyznaczalnymi. Dźwigar zaprojektowano w przekroju jako prostokąt Materiały. Dźwigary zaprojektowano z drewna klejonego warstwowo klasy GL Połączenia. Na podporach na słupach zaprojektowano połączenie dźwigara do przyspawanego do marki słupa teownika na śruby M20, zaś pozostałe połączenia w elementach należy wykonać na wkręty do drewna Warunki wykonania i odbioru. Dźwigary drewniane, oraz elementy uzupełniające należy wykonać zgodnie z normą PN - 81/B Konstrukcje z drewna i materiałów drewnopochodnych - Wymagania i badania techniczne przy odbiorze. Konstrukcja winna spełniać Warunki techniczne wykonania i odbioru robót budowlano-montażowych cz. III - Konstrukcje drewniane wydane przez

przyjąć typowe belki nadprożowe typu L 19 wg. KB1-31.3.4/1/-69, zaś powyżej rozpiętości 2,4 m. wylewane wg. rysunków wykonawczych.

5 5 Ministerstwo Budownictwa - Urząd Techniki. Powinny być także spełnione wszystkie warunki wykonania podane na poszczególnych rysunkach. Szczególną uwagę należy zwrócić na zachowanie geometrii dźwigara i staranne wykonanie. Elementy konstrukcji należy zabezpieczyć przed uszkodzeniem w czasie transportu. Wiązary należy transportować w pozycji pionowej na podkładach drewnianych, zabezpieczone przed utratą stateczności i deformacją. Przed rozpoczęciem montażu należy sprawdzić kompletność i prawidłowość wykonania konstrukcji, prawidłowość rozmieszczenia otworów oraz usunąć zauważone usterki. Montaż konstrukcji zaleca się wykonać za pomocą żurawia samojezdnego. Typ żurawia należy dobrać w zależności od warunków miejscowych z uwzględnieniem wymaganego wysięgu i wysokości podnoszenia. Dźwigary należy podnosić w pozycji pionowej za pomocą zawiesia belkowego lub linowego Dach. Stosuje się blachę trapezową + ocieplenie oraz papę termozgrzewalną. Płyty trapezowe oparte są na dźwigarach drewnianych, a przy ścianach szczytowych do belek drewnianych. Zamocowanie blachy do dźwigarów i belki wykonać przy pomocy wkrętów do drewna (co druga fałda) Słupy. Projektuje się wylewane o wymiarach 30,0 x 40,0 (40,0 x 40,0) cm z betonu B-20 i zbrojone stalą A-III. W czasie betonowania słupa należy pamiętać o zabetonowaniu teowników służących do mocowania dźwigarów drewnianych. Przed zabetonowaniem teowników należy sprawdzić rozstaw śrub szablonem jak i również prawidłowy rozstaw śrub w stosunku do osi modularnej Nadproża wieńce (sala gimnastyczna). Projektuje się wylewane na placu budowy z betonu B-20 i zbrojone stalą A-O i A-III Wieńce. Przyjęto z betonu B-20 i zbrojone stalą A-O. W wieńcach przyjęto pręty podłużne z 4 x 12mm. Zakład łączących się prętów powinien wynosi min. 60,0 cm Ściany. Osłonowe jednowarstwowe z cegły pełnej kl. 150 o gr. 25,0 cm na zaprawie cementowej marki Rz = 5,0 Mpa ocieplonej styropianem o gr. 12,0 cm. Ściany fundamentowe z bloczków betonowych na zaprawie cem. jw.

Wiązary należy transportować w pozycji pionowej na podkładach drewnianych, zabezpieczone przed utratą stateczności i deformacją.

6 Fundamenty. Ławy i stopy fundamentowe żelbetowe z betonu B-20. Szerokość ław i stóp obliczono dla gruntu jednorodnego, gliny piaszczystej. Brakujący grunt pod fundamenty uzupełnić piaskiem gruboziarnistym ubijanym na mokro warstwami co 15,0 cm do stopnia zagęszczenia I D > 0,4 lub uzupełnić betonem B-7,5. Opis wykonał :

Brakujący grunt pod fundamenty uzupełnić piaskiem gruboziarnistym ubijanym na
