1 rusztowania modułowe

2 1. Słupek Słupek jest podstawowym elementem konstrukcyjnym. Wykonany z rury stalowej Ø48,3x3,2 mm. Do słupka co 0,5m przyspawane są talerzyki z 8 otworami, 4 małe wyznaczają przyłączenia pod kątem prostym a 4 większe otwory pozwalają na połączenia pod dowolnym kątem. RSR ,0 5,4 RSR ,5 7,2 RSR ,0 10,0 RSR ,0 14,5 RSR ,0 19,0 2. Słupek bez łącznika Słupek bez łącznika wykorzystywany jest przy montażu platform i wiszących. RSR-S100 1,0 4,5 RSR-S150 1,5 6,3 RSR-S200 2,0 9,0 RSR-S300 3,0 13,6 RSR-S400 4,0 18,1 3. Element początkowy Element początkowy podobnie jak słupki wyposażony jest w talerzyk z 8 otworami. Montowany jest na gwincie podstawki, dzięki czemu możliwe jest wypoziomowanie rusztowania i nałożenie słupków. RSR ,4 4. O-rygiel poziomy Wykonany jest z rury Ø48,3mm, zakończony głowicami z klinem. Montowany jest w małych otworach talerzyka słupka. Pełni funkcję usztywniającą i zabezpieczającą. RSR ,73 3,4 RSR ,09 4,7 RSR ,57 5,6 RSR ,07 7,0 RSR ,57 9,0 RSR ,07 10,0 5. U-rygiel poprzeczny 0,73m Służy do zamontowania pomostów na u-profilu rygla. RSR ,73 3,1 2

3 6. U-rygiel poprzeczny wzmocniony 1,09m U-rygiel poprzeczny z dodatkowym wzmocnieniem. Służy do zamontowania pomostów na u-profilu rygla. RSR ,09 6,2 7. U-rygiel podwójny Wykorzystywany do budowy szerokich pomostów roboczych i platform. RSR ,57 9,7 RSR ,07 12,8 RSR ,57 15,8 RSR ,07 18,8 8. Stężenie pionowe 9. Krawężnik drewniany 10. Pomost stalowy Stężenie pionowe wyposażone jest w dwie ruchome głowiczki, pozwalające zapiąć stężenie w tarczy talerzyka stojaka. Służy do usztywnienia konstrukcji rusztowania. RSR ,73 x 2,0 7,8 RSR ,09 x 2,0 8,2 RSR ,57 x 2,0 8,9 RSR ,07 x 2,0 9,9 RSR ,57 x 2,0 11,0 RSR ,07 x 2,0 12,1 Krawężnik drewniany, impregnowany, zakończony stalowymi okuciami. Montowany na wysokości pomostu. Służy do zabezpieczenia pomostów roboczych. RSR-B073 0,73 x 0,15 2,0 RSR-B109 1,09 x 0,15 2,9 RSR-B157 1,57 x 0,15 4,0 RSR-B207 2,07 x 0,15 5,3 RSR-B257 2,57 x 0,15 6,5 RSR-B307 3,07 x 0,15 7,7 Pomost stalowy wykonany z blachy stalowej, cynkowany ogniowo. Perforacja okrągłą, zakończony uchwytami umożliwiającymi montaż na u-profilu ramy. Obciążenie nominalne w zależności od długości pomostu do 5 kn/m 2. RFS-P073 0,73 x 0,32 5,8 RFS-P109 1,09 x 0,32 8,0 RFS-P157 1,57 x 0,32 11,1 RFS-P207 2,07 x 0,32 14,3 RFS-P257 2,57 x 0,32 16,3 RFS-P307 3,07 x 0,32 17,3 3

4 11. Pomost stalowy z poprzeczkami Pomost stalowy perforowany z poprzeczkami umożliwiającymi łatwiejszy montaż i demontaż. RFS-W157 1,57 x 0,32 11,6 RFS-W207 2,07 x 0,32 14,7 RFS-W257 2,57 x 0,32 16,7 RFS-W307 3,07 x 0,32 17,8 12. Pomost stalowy z poprzeczkami i zaczepami na rurę Zakończony uchwytami umożliwiającymi zamontowanie na ryglach okrągłych. Perforowany, antypoślizgowy. RSR-W157 1,57 x 0,32 12,1 RSR-W207 2,07 x 0,32 15,2 RSR-W257 2,57 x 0,32 17,2 RSR-W307 3,07 x 0,32 18,3 13. Pomost aluminiowo-sklejkowy Konstrukcja nośna pomostu wykonana z aluminium. Wypełnienie pomostu wykonane ze sklejki wodoodpornej o powierzchni antypoślizgowej. Pomost aluminiowo sklejkowy zastępuje dwa pomosty stalowe. RFA-P157 1,57 x 0,61 13,0 RFA-P207 2,07 x 0,61 17,0 RFA-P257 2,57 x 0,61 19,5 RFA-P307 3,07 x 0,61 23,0 14. Pomost aluminiowo-sklejkowy przejściowy Umożliwia komunikację pionową wewnątrz rusztowania. Wyposażony w drabinę aluminiową. 4 RFA-P001 2,57x0,61 16,5 RFA-P002 3,07x0,61 19,5 15. Zabezpieczenie pomostu Montowany na u-ryglach. Służy do zabezpieczenia pomostów przed wypadnięciem. RSR ,73 1,2 RSR ,09 1,8

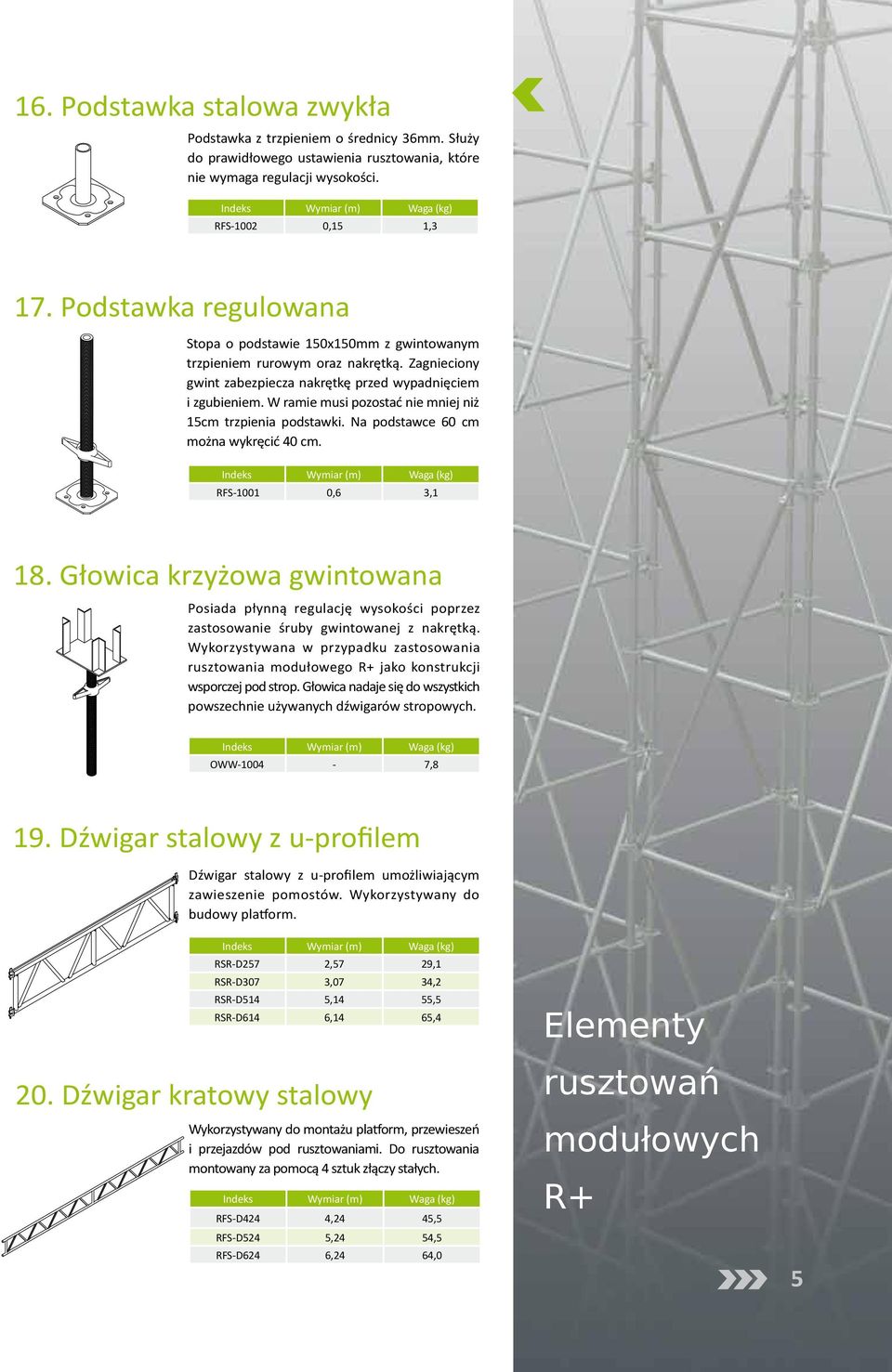

5 16. Podstawka stalowa zwykła Podstawka z trzpieniem o średnicy 36mm. Służy do prawidłowego ustawienia rusztowania, które nie wymaga regulacji wysokości. RFS ,15 1,3 17. Podstawka regulowana Stopa o podstawie 150x150mm z gwintowanym trzpieniem rurowym oraz nakrętką. Zagnieciony gwint zabezpiecza nakrętkę przed wypadnięciem i zgubieniem. W ramie musi pozostać nie mniej niż 15cm trzpienia podstawki. Na podstawce 60 cm można wykręcić 40 cm. RFS ,6 3,1 18. Głowica krzyżowa gwintowana Posiada płynną regulację wysokości poprzez zastosowanie śruby gwintowanej z nakrętką. Wykorzystywana w przypadku zastosowania rusztowania modułowego jako konstrukcji wsporczej pod strop. Głowica nadaje się do wszystkich powszechnie używanych dźwigarów stropowych. OWW ,8 19. Dźwigar stalowy z u-profilem Dźwigar stalowy z u-profilem umożliwiającym zawieszenie pomostów. Wykorzystywany do budowy platform. RSR-D257 2,57 29,1 RSR-D307 3,07 34,2 RSR-D514 5,14 55,5 RSR-D614 6,14 65,4 20. Dźwigar kratowy stalowy Wykorzystywany do montażu platform, przewieszeń i przejazdów pod rusztowaniami. Do rusztowania montowany za pomocą 4 sztuk złączy stałych. RFS-D424 4,24 45,5 RFS-D524 5,24 54,5 RFS-D624 6,24 64,0 5

6 21. Dźwigar kratowy aluminiowy Lżejsza alternatywa dźwigara stalowego. Ułatwia i przyspiesza montaż i demontaż. RFA-D424 4,24 18,8 RFA-D524 5,24 22,6 RFA-D624 6,24 26,4 RFA-D824 8,24 34,4 22. Łącznik dźwigara Stosowany w komplecie z dźwigarami stalowymi i aluminiowymi. Umożliwia łączenie dźwigarów kratowych o różnej długości. RFS-D001 0,4 2,1 23. Trawersa pomostowa aluminiowa Wykorzystywana do budowania platform. Stosowana w komplecie z dźwigarami kratowymi. RFS-T064 0,64 2,7 RFS-T090 0,90 3,3 RFS-T120 1,20 3,8 RFS-T160 1,60 5,2 RFS-T192 1,92 5,8 RFS-T300 3,00 8,5 RFS-T400 4,00 10,2 RFS-T500 5,00 12,7 RFS-T600 6,00 15,2 24. Łącznik kotwiący Łącznik kotwiący 1,3m montowany jest za pomocą dwóch złączy do obu stojaków ramy. Łączniki krótsze montowane są za pomocą jednego złącza do jednego stojaka ramy. Służy do przykotwienia rusztowania do fasady budynku. RFS ,4 4,1 RFS ,8 5,4 RFS ,3 4,8 25. Śruba kotwiąca z uchem Służy do zakotwienia rusztowania do ściany, stosowana w komplecie z kołkiem rozprężnym. 6 ZŚR ,3 0,2

7 26. Zawleczka zabezpieczająca Zawleczka zabezpiecza przed rozłączeniem ram stalowych. RFS ,1 27. Drabina stalowa Drabina stalowa ze szczeblami z blachy ryflowanej. RNS ,15 11,7 28. Schody aluminiowe Wykorzystywane do wygodnego transportu materiałów i komunikacji na rusztowaniu. RFA-S257 2,57 25,1 RFA-S307 3,07 29,9 29. Poręcz zewnętrzna schodów Umożliwia bezpieczne wchodzenie i schodzenie z klatki schodowej rusztowania. RSR-PSZ2 2,57 18,4 RSR-PSZ3 3,07 20,4 30. Poręcz wewnętrzna schodów Montowana w komplecie z uchwytem poręczy. Umożliwia bezpieczną komunikacje na rusztowaniu. RFS-PSW1-8,8 7

8 31. Uchwyt poręczy Wykorzystana do zamontowania poręczy wewnętrznej schodów. RSR-UP00-0,9 32. U-rygiel początkowy schodów Służy do podparcia schodów na pierwszym poziomie rusztowania. RFS-UP73 0,73 3,0 33. Wspornik z zaciskiem Stosowany do szybkiego poszerzenia pola rusztowania. Montowany za pomocą głowiczki z klinem w talerzyku słupka. RSR-W036 0,36 3,8 RSR-W073 0,73 6,4 34. Stężenie poprzeczne Służy do podparcia wsporników. Wyposażone na końcach w półzłącza obrotowe z nakrętką i śrubą. RFS ,77 8,2 RFS ,95 8,8 35. Konsola dachowa ochronna Stosowana do zabezpieczenia przejść dla pieszych. Używana w komplecie ze wspornikiem stalowym 0,73m. RFS-KD01 0,73 5,9 8

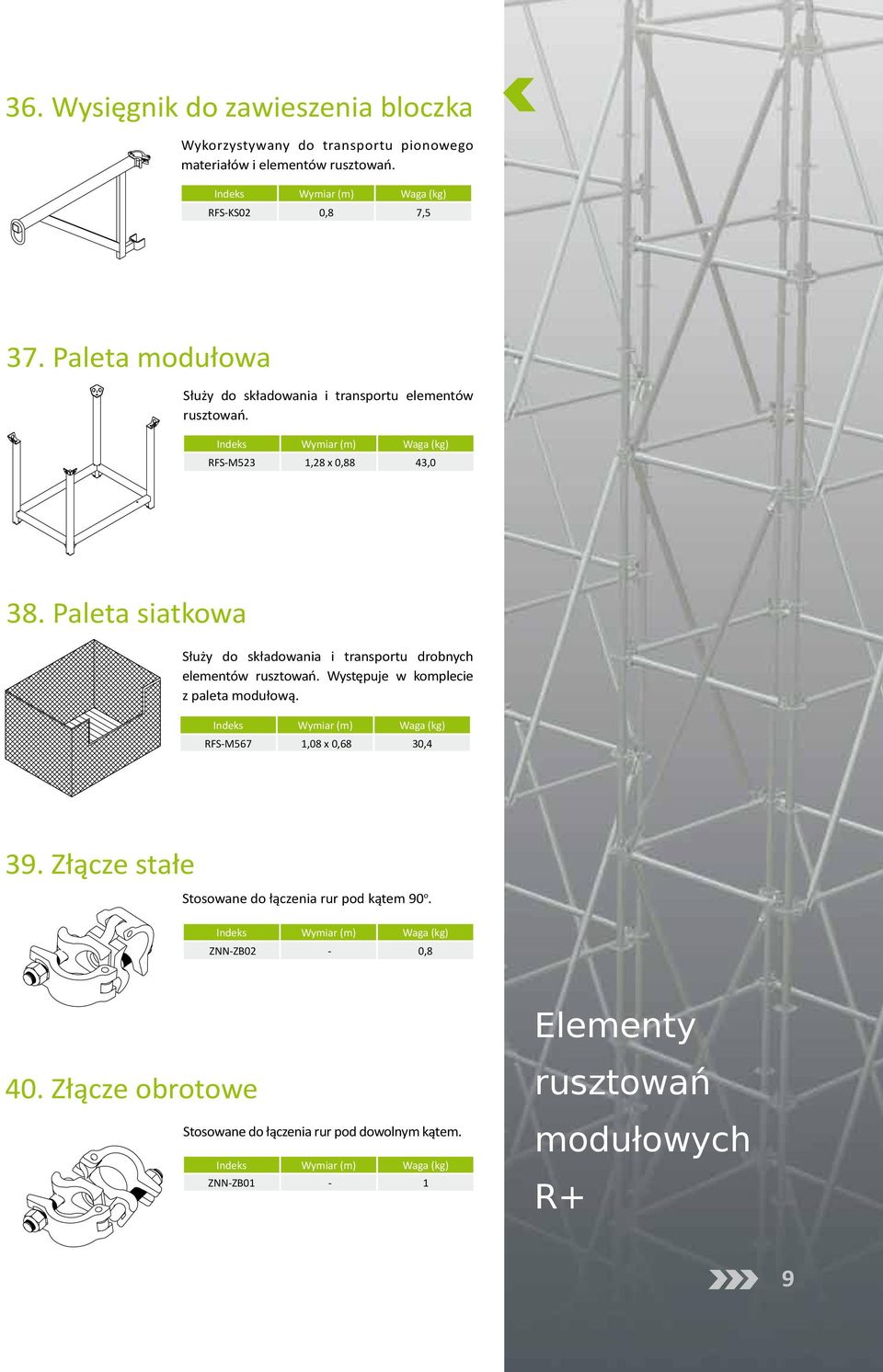

9 36. Wysięgnik do zawieszenia bloczka Wykorzystywany do transportu pionowego materiałów i elementów. RFS-KS02 0,8 7,5 37. Paleta modułowa Służy do składowania i transportu elementów. RFS-M523 1,28 x 0,88 43,0 38. Paleta siatkowa Służy do składowania i transportu drobnych elementów. Występuje w komplecie z paleta modułową. RFS-M567 1,08 x 0,68 30,4 39. Złącze stałe Stosowane do łączenia rur pod kątem 90 o. ZNN-ZB02-0,8 40. Złącze obrotowe Stosowane do łączenia rur pod dowolnym kątem. ZNN-ZB01-1 9

10 10

11 11

12 Spółka z o. o. Żabokliki, ul. Korczewska Siedlce tel fax info@olan.siedlce.pl r.
