1 Nagawczyna 439, Dębica tel: fax: Stadium: PROJEKT BUDOWLANY Nazwa obiektu budowlanego lub zamierzenia budowlanego: Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice Adres obiektu budowlanego: województwo małopolskie powiat gorlicki miasto Gorlice Nr ewidencyjne działek: 2324/3, 2324/4, 2325/2, 2326/3, 2340/1 obręb Gorlice Inwestor: Miasto Gorlice ul. Rynek Gorlice Nr projektu: 1124 Nr i data umowy: IZ z dn Rewizja: 1.0 Data opracowania: Jednostka projektowa: Firma Projektowa PROJEKT s.c. S. Kawalerczyk, T. Kawalerczyk Nagawczyna 439, Dębica Funkcja Imię i nazwisko, nr uprawnień Podpis Data Opracowała: inż. Anna Bartuś Projektował: inż. Maciej Łukaszewski UAN-7342/1/ Projektował: mgr inż. Stanisław Kawalerczyk WB-NB-8346/162/ Sprawdził: inż. Józef Siry 122/

2 Zawartość opracowania TOM I PROJEKT ZAGOSPODAROWANIA TERENU I. Część opisowa 1. Strona tytułowa 2. Karta zawartości opracowania 3. Opis techniczny II. Część rysunkowa 1. Orientacja skala 1: Projekt zagospodarowania terenu skala 1: 500 TOM II PROJEKT ARCHITEKTONICZNO BUDOWLANY I. Część opisowa 1. Strona tytułowa 2. Karta zawartości opracowania 3. Opis techniczny II. Część rysunkowa 1. Orientacja skala 1: Rzut z góry skala 1: Profil podłużny skala 1: Wylot kolektora skala 1:20 5. Szczegół separatora skala 1:50 OŚWIADCZENIA, ZAŚWIADCZENIA, UPRAWNIENIA INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA

3 Nagawczyna 439, Dębica tel: fax: Stadium: PROJEKT BUDOWLANY TOM I PROJEKT ZAGOSPODAROWANIA TERENU Nazwa obiektu budowlanego lub zamierzenia budowlanego: Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice Adres obiektu budowlanego: województwo małopolskie powiat gorlicki miasto Gorlice Nr ewidencyjne działek: 2324/3, 2324/4, 2325/2, 2326/3, 2340/1 obręb Gorlice Inwestor: Miasto Gorlice ul. Rynek Gorlice Nr projektu: 1124 Nr i data umowy: IZ z dn Rewizja: 1.0 Data opracowania: Jednostka projektowa: Firma Projektowa PROJEKT s.c. S. Kawalerczyk, T. Kawalerczyk Nagawczyna 439, Dębica Funkcja Imię i nazwisko, nr uprawnień Podpis Data Opracowała: inż. Anna Bartuś Projektował: inż. Maciej Łukaszewski UAN-7342/1/ Projektował: mgr inż. Stanisław Kawalerczyk WB-NB-8346/162/

4 Zawartość opracowania I. Część opisowa 1. Strona tytułowa 2. Karta zawartości opracowania 3. Opis techniczny II. Część rysunkowa 1. Orientacja skala 1: Projekt zagospodarowania terenu skala 1: 500

5 OPIS TECHNICZNY 1. Przedmiot inwestycji do projektu zagospodarowania terenu p.n. Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice. Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice. 2. Istniejący stan zagospodarowania terenu Inwestycja położona jest w województwie małopolskim, w południowo wschodniej części miasta Gorlice. Inwestycja znajduje się w terenie zabudowanym budownictwo jednorodzinne. Obowiązuje Miejscowy Plan Zagospodarowania Przestrzennego Miasta Gorlice Plan nr Projektowany stan zagospodarowania terenu 3.1 Parametry techniczne kolektor kanalizacji deszczowej o łącznej długości 74,65 m z rur PCV śr. 500 mm i 800 mm, studnie kanalizacyjne śr mm, stalowy separator koalescencyjny z osadnikiem i dziesięciokrotnym by-passem SKG 80 2BP, ścianka czołowa betonowa gr. 20cm z osadnikiem gł. 10cm (wg KPED karta nr 02.16) Sytuacja Woda opadowa i roztopowa z ul. Łokietka na odcinku od łącznika ul. Pod Lodownią do tzw. Brzezinki oraz od ul. Węgierskiej do tzw. Brzezinki odprowadzona będzie poprzez system kanalizacyjny (studzienki ściekowe, studnie kanalizacyjne, przykanaliki) wg odrębnych opracowań. Kilometraż poprowadzono w osi kanału głównego. Początek projektowanego odcinka kanalizacji deszczowej (przestawiona studnia kanalizacyjna z km na km km wg odrębnego opracowania) km um znajduje się w osi przestawionej studni kanalizacyjnej S1, natomiast koniec km um znajduje się na istniejącym cieku bez nazwy. Projektowaną kanalizację deszczową poprowadzono przez działki nr ewid.: /3, 2324/4, 2325/2 pas drogowy, /3 teren prywatny, /1 ciek bez nazwy. Kolektor główny zaprojektowano z rur PCV śr. 500 mm (od studni S1 do studni S2) oraz 800 mm (od studni S2 do wylotu). Długość projektowanego kanału wynosi 74,65 m (śr. 500 mm 8,53 m, śr. 800 mm 66,12 m). Rury ułożone będą na ławie żwirowej grubości 20cm w obsypce piaskowej. Na załamaniach trasy kanału zaprojektowano studnie rewizyjno - połączeniowe z PCV śr mm. Ze względu na duży spadek podłużny terenu studnię rewizyjną S2 zaprojektowano jako studnię kaskadową. Wody opadowe i roztopowe z w/w odcinka ul. Łokietka zostaną oczyszczone poprzez zastosowanie między studnią S2 a studnią S3 stalowego separatora koalescencyjnego z osadnikiem i dziesięciokrotnym by-passem SKG 80 2BP. Urządzenie posiada wlot i wylot o średnicy 800 mm. Zbiornik posiada nadbudowę z kręgów betonowych śr mm. Separator posiada samoczynny zawór odcinający, który działa automatycznie, uniemożliwiając odpływ zgromadzonych w separatorze substancji olejowych, gdy zostanie przekroczona dopuszczalna grubość ich warstwy. Wylot kanału do istniejącego cieku bez nazwy stanowić będzie ścianka czołowa betonowa wg KPED karta nr Dodatkowo skarpy i dno cieku przy wylocie zostaną umocnione brukiem z kamienia łamanego śr cm zatopionym w betonie C16/20 gr. 30cm. 4. Zestawienie powierzchni zagospodarowania terenu Całkowita długość kolektora kanalizacji 74,65 m kolektor śr. 500 mm 8,53 m kolektor śr. 800 mm 66,12 m

6 5. Dane informujące, czy teren jest pod szczególną ochroną prawną Działki na których zlokalizowana jest projektowana inwestycja nie są wpisane do rejestru zabytków. Działka oznaczona na miejscowym planie zagospodarowania przestrzennego symbolem ZI podlega ochronie. Kanalizacja deszczowa zlokalizowana jest na działkach oznaczonych w MPZP jako: 75MN, 76MN, 6.KUl, 9.KUd, ZI. 6. Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego Brak wpływu eksploatacji górniczej na teren zamierzenia budowlanego. 7. Dane charakteryzujące wpływ projektowanego obiektu na środowisko i jego wykorzystanie - zapotrzebowanie wody -nie występuje, - promieniowanie jonizujące -nie występuje, - promieniowanie elektromagnetyczne -nie występuje - zapotrzebowanie energii elektrycznej -nie występuje, - zapotrzebowanie innych nośników energii -nie występuje, - odprowadzenie wód opadowych -do istniejącego cieku bez nazwy - emisja hałasu -nie dotyczy, - emisja pyłów i spalin -nie dotyczy 8. Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych Na podstawie art. 34 ustawy Prawo Budowlane z dnia 7 lipca 1994r. (Dz. U. Nr 89 poz. 414 z 1994r. wraz z późniejszymi zmianami) całość zamierzenia budowlanego przedstawiono w projekcie zagospodarowania terenu.

7

8

9 Nagawczyna 439, Dębica tel: fax: Stadium: PROJEKT BUDOWLANY TOM II PROJEKT ARCHITEKTONICZNO BUDOWLANY Nazwa obiektu budowlanego lub zamierzenia budowlanego: Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice Adres obiektu budowlanego: województwo małopolskie powiat gorlicki miasto Gorlice Nr ewidencyjne działek: 2324/3, 2324/4, 2325/2, 2326/3, 2340/1 obręb Gorlice Inwestor: Miasto Gorlice ul. Rynek Gorlice Nr projektu: 1124 Nr i data umowy: IZ z dn Rewizja: 1.0 Data opracowania: Jednostka projektowa: Firma Projektowa PROJEKT s.c. S. Kawalerczyk, T. Kawalerczyk Nagawczyna 439, Dębica Funkcja Imię i nazwisko, nr uprawnień Podpis Data Opracowała: inż. Anna Bartuś Projektował: inż. Maciej Łukaszewski UAN-7342/1/ Projektował: mgr inż. Stanisław Kawalerczyk WB-NB-8346/162/ Sprawdził: inż. Józef Siry 122/

10 Zawartość opracowania I. Część opisowa 1. Strona tytułowa 2. Karta zawartości opracowania 3. Opis techniczny II. Część rysunkowa 1. Orientacja skala 1: Rzut z góry skala 1: Profil podłużny skala 1: Wylot kolektora skala 1:20 5. Szczegół separatora skala 1:50

11 OPIS TECHNICZNY do projektu architektoniczno - budowlanego p.n. Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice. 1. Podstawa opracowania Materiały wyjściowe: Umowa IZ z dnia , Mapa sytuacyjno wysokościowa do celów projektowych w skali 1:500 wykonana przez uprawnionego geodetę mgr inż. Mariusza Krzysztofek, wpisana do Powiatowego Ośrodka Dokumentacji Geodezyjno Kartograficznej w Gorlicach pod nr /2012 dnia 19 lutego 2013r., Miejscowy Plan Zagospodarowania Przestrzennego Miasta Gorlice Plan nr 2, Dokumentacja projektowa pn.: Przebudowa ulicy Łokietka w Gorlicach na odcinku od ulicy Węgierskiej do Brzezinki, Dokumentacja projektowa pn.: Rozbudowa ulicy Łokietka w zakresie kompleksowej przebudowy podbudowy nawierzchni jezdni wraz z jej poszerzeniem do szerokości 6m, budowy prawostronnego chodnika wraz ze zjazdami na drogi gminne boczne na odcinku od łącznika ul. Pod Lodownią do tzw. Brzezinki, Pomiary uzupełniające w terenie, Uzgodnienia z Inwestorem. W projekcie uwzględniono wymogi wymienione w: Ustawie z dn Prawo Budowlane (Dz. U wraz z późn. zmianami), Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U wraz z późn. zmianami), Rozporządzeniu Ministra Infrastruktury z dn r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. z 2012 r. poz.462), Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U ), Ustawie z dn o drogach publicznych (wraz z późn. zmianami). 2. Temat opracowania Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice. 3. Cel i zakres opracowania Celem opracowania jest odprowadzenie wód opadowych i roztopowych z ul. Łokietka na odcinku od łącznika ul. Pod Lodownią do tzw. Brzezinki oraz od ul. Węgierskiej do tzw. Brzezinki. Zakres opracowania obejmuje rozwiązanie techniczne sieci kanalizacji deszczowej wraz z separatorem i wylotem do istniejącego cieku bez nazwy. 4. Stan istniejący Inwestycja położona jest w województwie małopolskim, w południowo wschodniej części miasta Gorlice. Inwestycja znajduje się w terenie zabudowanym budownictwo jednorodzinne. 5. Stan projektowany 5.1 Parametry techniczne kolektor kanalizacji deszczowej o łącznej długości 74,65 m z rur PCV śr. 500 mm i 800 mm, studnie kanalizacyjne śr mm, stalowy separator koalescencyjny z osadnikiem i dziesięciokrotnym by-passem SKG 80 2BP, ścianka czołowa betonowa gr. 20 cm z osadnikiem gł. 10 cm (wg KPED karta nr 02.16).

12 5.2 Sytuacja Woda opadowa i roztopowa z ul. Łokietka na odcinku od łącznika ul. Pod Lodownią do tzw. Brzezinki oraz od ul. Węgierskiej do tzw. Brzezinki odprowadzona będzie poprzez system kanalizacyjny (studzienki ściekowe, studnie kanalizacyjne, przykanaliki) wg odrębnych opracowań. Kilometraż poprowadzono w osi kanału głównego. Początek projektowanego odcinka kanalizacji deszczowej (przestawiona studnia kanalizacyjna z km na km km wg odrębnego opracowania) km um znajduje się w osi przestawionej studni kanalizacyjnej S1, natomiast koniec km um znajduje się na istniejącym cieku bez nazwy. Projektowaną kanalizację deszczową poprowadzono przez działki nr ewid.: /3, 2324/4, 2325/2 pas drogowy, /3 teren prywatny, /1 ciek bez nazwy. Kolektor główny zaprojektowano z rur PCV śr. 500 mm (od studni S1 do studni S2) oraz 800 mm (od studni S2 do wylotu). Długość projektowanego kanału wynosi 74,65 m (śr. 500 mm 8,53 m, śr. 800 mm 66,12 m). Rury ułożone będą na ławie żwirowej grubości 20cm w obsypce piaskowej. Na załamaniach trasy kanału zaprojektowano studnie rewizyjno - połączeniowe z PCV śr mm. Ze względu na duży spadek podłużny terenu studnię rewizyjną S2 zaprojektowano jako studnię kaskadową. Wody opadowe i roztopowe z w/w odcinka ul. Łokietka zostaną oczyszczone poprzez zastosowanie między studnią S2 a studnią S3 stalowego separatora koalescencyjnego z osadnikiem i dziesięciokrotnym by-passem SKG 80 2BP. Urządzenie posiada wlot i wylot o średnicy 800 mm. Zbiornik posiada nadbudowę z kręgów betonowych śr mm. Separator posiada samoczynny zawór odcinający, który działa automatycznie, uniemożliwiając odpływ zgromadzonych w separatorze substancji olejowych, gdy zostanie przekroczona dopuszczalna grubość ich warstwy. Wylot kanału do istniejącego cieku bez nazwy stanowić będzie ścianka czołowa betonowa gr. 20 cm z osadnikiem gł. 10 cm wg KPED karta nr Dodatkowo skarpy i dno cieku przy wylocie zostaną umocnione brukiem z kamienia łamanego śr cm zatopionym w betonie C16/20 gr. 30cm. Szczegółowe rozwiązania przedstawiono w załączniku graficznym Rzut z góry i Profil podłużny. 5.3 Niweleta Projektowana niweleta kanału deszczowego została zaprojektowana w oparciu o istniejące uwarunkowania terenowe (istniejące uzbrojenie podziemne, pochylenie terenu istniejącego). Pochylenie podłużne kanału wynosi od 2,6% do 4,8%. Szczegółowe rozwiązania przedstawiono w załączniku graficznym Profil podłużny i Rzut z góry. 6. Sieci uzbrojenia terenu W rejonie inwestycji znajdują się sieci uzbrojenia inżynieryjnego: - napowietrzne linie energetyczne, teletechniczne, - sieć gazowa gd50, gd32, - sieć kanalizacji sanitarnej ksd200. Projektowana kanalizacja deszczowa przebiega pod istniejącym uzbrojeniem podziemnym (sieć gazowa, sieć kanalizacji sanitarnej) w sposób bezkolizyjny. Roboty ziemne w pobliżu istniejących urządzeń podziemnych wykonywać ręcznie pod nadzorem ich administratora. 7. Organizacja ruchu drogowego 7.1 Organizacja ruchu na czas budowy Na czas wykonywania robót, na odcinku objętym niniejszym projektem zostanie wprowadzone oznakowanie wg Projektu czasowej organizacji ruchu. Projekt czasowej organizacji ruchu opracuje Wykonawca Robót. 8. Ochrona interesów osób trzecich Inwestycja w żadnym przypadku nie ogranicza dostępu do drogi publicznej ani możliwości korzystania z mediów. 9. Wpływ obiektu na środowisko Budowa kanalizacji deszczowej nie jest inwestycją szkodliwą dla środowiska naturalnego.

13 OŚWIADCZENIE Dębica, dnia r. Na podstawie art. 20 ust. 4 ustawy Prawo Budowlane z dnia 7 lipca 1994r. (Dz.U. Nr 243 poz z 2010r. wraz z późniejszymi zmianami) oświadczam że projekt budowlany: Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: inż. Maciej Łukaszewski upr. nr UAN-7342/1/96 Projektant: mgr inż. Stanisław Kawalerczyk upr. nr WB-NB-8346/162/81 Sprawdzający: inż. Józef Siry upr. nr 122/72

14

15

16

17

18

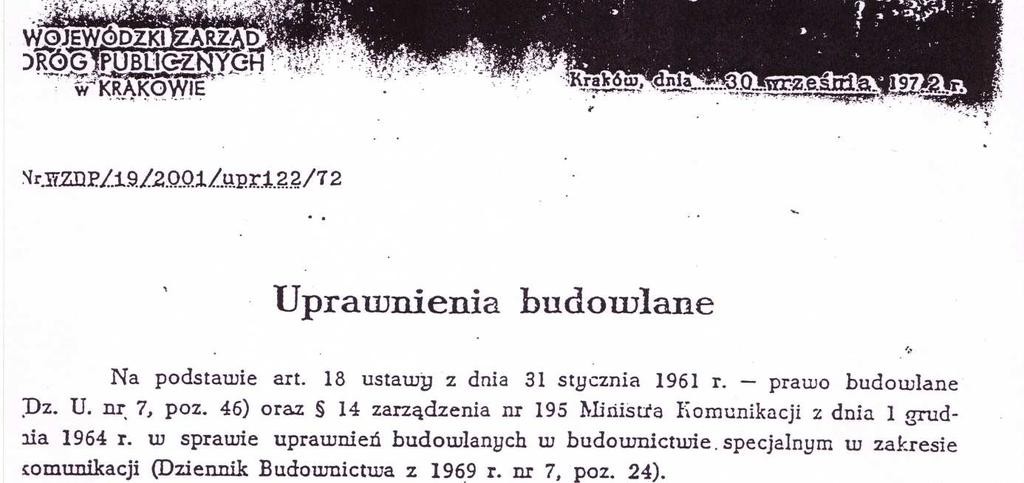

19 Nagawczyna 439, Dębica tel: fax: Stadium: PROJEKT BUDOWLANY OŚWIADCZENIA, ZAŚWIADCZENIA, UPRAWNIENIA Nazwa obiektu budowlanego lub zamierzenia budowlanego: Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice Adres obiektu budowlanego: województwo małopolskie powiat gorlicki miasto Gorlice Nr ewidencyjne działek: 2324/3, 2324/4, 2325/2, 2326/3, 2340/1 obręb Gorlice Inwestor: Miasto Gorlice ul. Rynek Gorlice Nr projektu: 1124 Nr i data umowy: IZ z dn Rewizja: 1.0 Data opracowania: Jednostka projektowa: Firma Projektowa PROJEKT s.c. S. Kawalerczyk, T. Kawalerczyk Nagawczyna 439, Dębica

20

21

22

23

24

25

26

27 Nagawczyna 439, Dębica tel: fax: Stadium: INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa obiektu budowlanego lub zamierzenia budowlanego: Budowa wylotu kanalizacji deszczowej ul. Łokietka w m. Gorlice Adres obiektu budowlanego: województwo małopolskie powiat gorlicki miasto Gorlice Nr ewidencyjne działek: 2324/3, 2324/4, 2325/2, 2326/3, 2340/1 obręb Gorlice Inwestor: Miasto Gorlice ul. Rynek Gorlice Nr projektu: 1124 Nr i data umowy: IZ z dn Rewizja: 1.0 Data opracowania: Jednostka projektowa: Firma Projektowa PROJEKT s.c. S. Kawalerczyk, T. Kawalerczyk Nagawczyna 439, Dębica Funkcja Imię i nazwisko, nr uprawnień Podpis Data Opracował: mgr inż. Stanisław Kawalerczyk WB-NB-8346/162/

28 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr.120, poz.1126) każde planowane zamierzenie winno być poprzedzone analizą bezpieczeństwa i ochrony zdrowia w zależności od zakresu i warunków realizacji planowanej inwestycji. 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. W zakres opracowania wchodzi budowa kanalizacji deszczowej wraz elementami towarzyszącymi: kolektor kanalizacji deszczowej o łącznej długości 74,65 m z rur PCV śr. 500 mm i 800 mm, studnie kanalizacyjne śr mm, stalowy separator koalescencyjny z osadnikiem i dziesięciokrotnym by-passem SKG 80 2BP, ścianka czołowa betonowa gr. 20 cm z osadnikiem gł. 10 cm (wg KPED karta nr 02.16). Roboty związane z budową kanalizacji deszczowej należy wykonywać w następującej kolejności: oznakowanie miejsca robót, zabezpieczenie terenu budowy przed osobami nieupoważnionymi, roboty pomiarowe i geodezyjne, wykonanie wykopów i rozbiórek pod kanalizację, zabezpieczenie wykopów przed wodą gruntową, umocnienie wykopów, wykonanie ław pod kanał, ułożenie i montaż elementów kanalizacji - kanał, studnie, separator, zasypanie kanalizacji, odtworzenie nawierzchni, wykonanie ścianki czołowej z osadnikiem na wylocie kanału, umocnienie skarp i dna cieku brukiem z kamienia łamanego zatopionego w betonie, porządkowanie terenu, odbiory częściowe robót zanikających i odbiór końcowy robót, inwentaryzacja robót zanikających i powykonawcza. 2. Wykaz istniejących obiektów budowlanych. ulica Łokietka, ogrodzenia posesji, napowietrzne linie energetyczne i teletechniczne, sieci gazowe, sieci kanalizacji sanitarnej. 3. Elementy zagospodarowania terenu mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi. ulica Łokietka, skrzyżowania z przewodami uzbrojenia podziemnego (sieci gazowe, kanalizacji sanitarnej), 4. Przewidywane zagrożenia występujące podczas realizacji robót. Przy budowie kanalizacji prowadzenie robót w obrębie pasa drogowego przy równocześnie występującym ruchu drogowym - wypadki i zdarzenia drogowe przez cały okres trwania budowy, Możliwość porażenia prądem, oparzenia - prace w rejonie skrzyżowań z przewodami uzbrojenia podziemnego oraz prace w rejonie skrzyżowań z liniami energetycznymi, Możliwość przygniecenia, uderzenia ciężkimi przedmiotami i elementami konstrukcyjnymi - przy budowie kanalizacji, Wpadnięcie do wykopów występuje w obrębie wszystkich wykopów,

29 Zasypanie urobkiem występuje w wykopach posiadających bezpieczne nachylenie skarp o wysokości powyżej 3,0m oraz o ścianach pionowych bez rozparcia o głębokości większej niż 1,5m, Uderzenie przez przemieszczane przedmioty występuje na terenie placu budowy i zaplecza budowy w czasie ręcznego i mechanicznego przemieszczania materiałów i przedmiotów przez cały czas trwania budowy, Spadające przedmioty i elementy występują przy robotach montażowych elementów kanalizacji aż do zakończenia robót montażowych, Kontakt z przedmiotami ostrymi i szorstkimi występuje na terenie placu budowy i zaplecza budowy oraz miejsca składowania materiałów, Kontakt z przedmiotami będącymi w ruchu elektronarzędzia urządzeń znajdujących się na budowie przez cały okres trwania budowy, Porażenie prądem elektrycznym występuje przez cały okres trwania budowy w czasie posługiwania się elektronarzędziami oraz innymi urządzeniami zasilanych energią elektryczną, Zachlapanie oczu występuje w czasie wykonywania robót betoniarskich, murarskich i tynkarskich przez cały czas trwania budowy, Zaprószenie oczu występuje przez cały czas trwania budowy. Potknięcie i poślizgnięcie się na tym samym poziomie nierówności terenu, zbrojenie, namoknięty grunt, lód i śnieg w zimie, Najechanie przez środki transportu występuje przez cały czas trwania budowy na placu budowy i zapleczu budowy, Uderzenie o nieruchome przedmioty występuje przez cały czas trwania budowy na placu budowy i zapleczu budowy, Hałas występuje podczas obsługi urządzeń pneumatycznych, elektronarzędzi, przez cały okres trwania budowy, Urazy kręgosłupa występują podczas ręcznego transportu materiałów przez cały okres trwania budowy. 5. Zasady prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Instruktaż prowadzą: -pracodawca, -kierownik budowy lub kierownik robót, -brygadzista Instruktaż powinien być prowadzony każdorazowo przed rozpoczęciem prac wymienionych w Wykazie prac szczególnie niebezpiecznych. 5.3 Instruktaż powinien obejmować w szczególności: a) imienny podział pracy, b) kolejność wykonywania zadań, c) określenie zasad postępowania w przypadku wystąpienia zagrożeń, d) wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach, e) konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń, f) zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby Udokumentować przeprowadzenie instruktażu w Zeszycie szkolenia instruktażowego. Fakt odbycia szkolenia instruktażowego pracownik ma potwierdzić własnoręcznym podpisem W trakcie prowadzenia instruktażu należy wykorzystać instrukcje bhp oraz oceny ryzyka zawodowego stanowiące załącznik do planu bioz: a) instrukcja bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, b) instrukcja bezpieczeństwa i higieny pracy przy robotach ziemnych,

30 c) instrukcja bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych, d) instrukcja bhp przy transporcie ręcznym, e) instrukcja bhp przy składowaniu materiałów budowlanych luzem, f) instrukcja bhp eksploatacji elektronarzędzi, g) instrukcja prowadzenia prac pożarowo niebezpiecznych, h) instrukcja przeciwpożarowa. 6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń 6.1 Wszystkie prace powinny być prowadzone zgodnie ze sztuką budowlaną, mając na celu szczególnie na uwadze bezpieczeństwo pracowników. 6.2 Aby zapobiec niebezpieczeństwom wynikającym z wykonywania robót budowlanych należy powołać kierownika budowy. Kierownik budowy obowiązany jest zapewnić organizację pracy w sposób zabezpieczający pracowników przed zagrożeniem wypadkowym oraz oddziaływaniem czynników szkodliwych dla zdrowia. 6.3 Teren budowy należy wyposażyć w odpowiednie tablice informacyjne i instruktażowe, a także sprzęt pierwszej pomocy, BHP i przeciwpożarowy. 6.4 Przed przystąpieniem do realizacji robót należy udzielić instruktażu pracownikom pod względem BHP. 6.5 Przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania prac zgodnie z wymaganiami bezpieczeństwa. 6.6 Dla zapobieżenia przewidywanym zagrożeniom należy przedsięwziąć następujące środki: oznakować i zabezpieczyć teren przed dostępem osób postronnych, stosować odzież ochronną oraz ochronne nakrycia głowy, zadbać o dobrą komunikację na terenie budowy (wyznaczenie dojścia pracowników, dostawy i miejsca składowania materiałów budowlanych, zejścia do wykopów oraz uwzględnić możliwość ewentualnej ewakuacji osób zagrożonych lub poszkodowanych), wykonać umocnienie ścian wykopów (typ konstrukcji dostosować do głębokości, rodzaju gruntu, czasu utrzymania wykopu, obciążeń transportem, składowaniem materiałów i innych obciążeń w sąsiedztwie wykopów), przy wykopach płytszych (do 1,5m) i gruncie spoistym wykonać ściany wykopu pochylone z uwzględnieniem klina naturalnego odłamu gruntu, ograniczyć napływ wód deszczowych i zapewnić ich odprowadzenie z dna wykopu, przed każdorazowym rozpoczęciem robót w wykopie sprawdzić stan skarp, umocnień i zabezpieczeń, prace przy skrzyżowaniu z sieciami prowadzić pod nadzorem osób odpowiadających za dany rodzaj sieci (administratora sieci), zaleca się aby pojazd budowy, w czasie jazdy tyłem, automatycznie wysyłał sygnał dźwiękowy. Kierownik budowy lub inna uprawniona osoba winna sporządzić dla inwestycji plan bezpieczeństwa i ochrony zdrowia (plan BIOZ) w oparciu o niniejszą informację oraz rysunki i ewentualne inne szczegółowe wytyczne zawarte w projekcie budowlanym.
