1 PROJEKT BUDOWLANO-WYKONAWCZY REMONTU ODDZIAŁU POCZTY POLSKIEJ S.A. RZESZÓW ul. KRZYŻANOWSKIEGO 10 INSTALACJA ELEKTRYCZNA Tom III Autor projektu mgr inż. Krzysztof Gohlike Sprawdził Mgr inż. Maciej Belczącki Opracował inż. Maciej Budrik, inż. Patryk Pocobiej POM/0008/PWOE/12 POM/0013/POOE/10 Generalny projektant BBS ARCHITEKCI Spółka z o.o Gdynia, al. Zwycięstwa 96/98, T +48 (058) E kontakt@bbsarchitekci.pl

2 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Spis treści 1. Opis techniczny 1.1. Przedmiot opracowania 1.2. Założenia projektowe 1.3. Zasilanie i rozdzielnica nn 1.4. Instalacja oświetleniowa 1.5. Instalacja gniazd wtyczkowych i zasilania urządzeń 1.6. Instalacja teletechniczna i logiczna 1.7. System sygnalizacji włamania i napadu. System kontroli dostępu 1.8. System Telewizji Dozorowej CCTV 1.9. Ochrona od porażeń Przeciwpożarowy wyłącznik prądu Ochrona przeciwprzepięciowa Miejscowe połączenia wyrównawcze Uwagi dla wykonawcy Uwagi końcowe 2. Obliczenia techniczne 3. Załączniki 3.1. Uprawnienia budowlane projektowe - projektant Zaświadczenia z Izby Inżynierów Budownictwa - projektant Oświadczenie - projektant Uprawnienia budowlane projektowe sprawdzający Zaświadczenia z Izby Inżynierów Budownictwa - sprawdzający Oświadczenie sprawdzający Informacja dotycząca bezpieczeństwa i ochrony zdrowia 3.8. Obliczenia techniczne tabela nr Obliczenia techniczne tabela nr Obliczenia natężenia oświetlenia (program Dialux). 4. Spis rysunków 4.1. Rys. E-1.0. Plan rozmieszczenia instalacji gniazd wtyczkowych Rys. E-1.1. Plan rozmieszczenia instalacji oświetleniowej Rys. E-1.2. Plan systemu SSWiN i SKD Rys. E-2.0. Schemat rozdzielnicy głównej RG Rys. E-2.1. Schemat fragmentu rozdzielnicy głównej RG (zas. gwarantowane) Rys. E-2.2. Schemat okablowania strukturalnego oraz systemu SSWIN i SKD Rys. E-2.3. Schemat ideowy systemu CCTV. str. 2

3 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Opis techniczny 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy remontu instalacji elektrycznej, dla oddziału Poczty Polskiej S.A., mieszczącego się w przy ul. Krzyżanowskiego 10 w Rzeszowie. Projekt swym zakresem obejmuje rozdzielnicę nn, instalacje oświetlenia podstawowego i ewakuacyjnego, instalacje gniazd wtyczkowych, instalacje okablowania strukturalnego, instalacje systemów zabezpieczeń SSWiN i SKD, instalacje systemu telewizji dozorowej CCTV, ochronę przeciwporażeniową, ochronę przeciwprzepięciową Założenia projektowe Niniejszy projekt został opracowany na podstawie założeń branżowych; podkładów architektonicznych; wieloarkuszowej normy PN-IEC Instalacje elektryczne w obiektach budowlanych; normy PN_EN Światło i oświetlenie. Oświetlenie miejsca pracy. Część 1 Miejsca pracy we wnętrzach; Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75 z późniejszymi zmianami); uwag i wytycznych inwestora Zasilanie i rozdzielnica nn Projektowane instalacje zostaną zasilone zalicznikowo, z układu pomiarowego przewidzianego dla oddziału Poczty Polskiej S.A., mieszczącego się w przy ul. Krzyżanowskiego 10 w Rzeszowie (istn. szafki licznikowej SL). Projektuje się rozdzielnicę główną natynkową RG (wymiary 5x20mod., lub 4x24 mod. - np. Legrand XL rzędy), wyposażoną w aparaturę modułową, której schemat przedstawiony został na rysunku nr E-2.0. Rozdzielnicę montować na wysokości 1,10-1,85m nad powierzchnią podłogi. Rozdzielnicę wykonać z listwami N oraz PE. Wyłączniki nadmiarowoprądowe zasilać za pomocą szyn łączeniowych, a połączenia między aparatami oraz obwody sterowania i sygnalizacji wykonać przewodami LgY. Zastosować osprzęt modułowy firmy Legrand, lub inny o takiej samej, lub lepszej jakości. str. 3

4 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Instalacja oświetleniowa Przy założeniu odpowiedniego natężenia oświetlenia na powierzchni pracy, zgodnego z normą PN_EN Światło i oświetlenie. Oświetlenie miejsca pracy. Część 1 Miejsca pracy we wnętrzach, dobrano oprawy oświetleniowe w obiekcie. Obliczenia natężenia oświetlenia przedstawiono w załączniku niniejszego opracowania. Rozmieszczenie opraw oraz łączników oświetlenia przedstawione zostało na rysunku nr E-1.1. W pomieszczeniach sali obsługowej należy zastosować osprzęt firmy LIRA Lighting, w pozostałych pomieszczeniach zastosować osprzęt standardowy wykonany również przez firmę LIRA Lighting. Przewody prowadzić pod tynkiem i/lub w korytach instalacyjnych (100x100mm lub 200x100mm) w strefie międzysufitowej (nad sufitem podwieszanym), lub w ścianach g/k w peszlach 36. Sposób ułożenia typu C lub B2, według normy PN IEC Natężenie wymagane zgodnie z normą PN_EN w miejscu pracy dla Poczty wynosi 500 lx o równomierności 0, Oświetlenie awaryjne i ewakuacyjne Przy założeniu odpowiednich wymagań, zgodnych z normą PN-EN Zastosowanie oświetlenia - oświetlenie awaryjne., dobrano oprawy oświetlenia awaryjnego i ewakuacyjnego w obiekcie. Zalecany czas świecenia opraw oświetlenia ewakuacyjnego wynosi 3 godziny. Oprawy ewakuacyjne i awaryjne należy podłączyć do pracy w trybie na ciemno. Wszystkie oprawy awaryjne i ewakuacyjne powinny posiadać wymagane certyfikaty CNBOP. Typ oraz rozmieszczenie opraw oświetlenia awaryjnego i ewakuacyjnego przedstawiono na rysunku E Instalacja gniazd wtyczkowych i zasilania urządzeń Rozmieszczenie gniazd wtyczkowych przedstawione zostało na rysunku nr E-1.0. W pomieszczeniach zastosować osprzęt standardowy w kolorze białym. Wysokość rozmieszczenia gniazd przedstawiono na rysunku nr E-1.0. W przypadku braku określenia wysokości montażu gniazda stosować zalecenia normy N-SEP-E-002. Wszystkie gniazda wtykowe, zarówno elektryczne, jak i telefoniczne oraz internetowe, w okolicach biurek stanowisk obsługi przewidziane są w wykonaniu podłogowym. Wszystkie wypusty kablowe zaznaczone na rys. nr E-1.0 powinny zostać wprowadzone do urządzenia bezpośrednio z miejsca ich wyprowadzenia z podłogi. Przekroje projektowanych przewodów zostały podane na schemacie rozdzielnicy RG (rys. nr E-2.0).Obliczenia doboru zasilacza UPS przedstawiono w punkcie nr 2.2. niniejszego opracowania. Zasilanie zasilacza UPS wykonać przewodem YDYżo 3x4mm 2. Obwody zasilania gwarantowanego (GD1, GD2, GD3, GD4, GD5, GPD, CCTV) wykonać przewodem YDYżo 3x2,5mm 2. Zastosować gniazda zasilania gwarantowanego w kolorze czerwonym. Zakres prac nie obejmuje montażu zasilacza UPS, należy jedynie przygotować instalację oraz miejsce na jego późniejszy montaż. Przewody prowadzić pod tynkiem i/lub w korytach instalacyjnych (100x100mm lub 200x100mm) w strefie między sufitowej (nad sufitem podwieszanym), lub w ścianach g/k w peszlach 36. Sposób ułożenia typu C lub B2, według normy PN IEC str. 4

5 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Instalacja teletechniczna i logiczna Instalacje teletechniczną i logiczną należy ułożyć p.t. w rurach karbowanych RVKL37 (w ścianach), w rurach twardych RL37 (w warstwach podłogowych) oraz w korytkach instalacyjnych (100x100mm) podwieszonych pod stropem. Instalację wykonać skrętką UTP kat. 5e prod. firmy Legrand. Zastosować gniazda przyłączeniowe RJ45 kat. 5e. Wszystkie linie sygnałowe należy wprowadzić do centralnego punktu dystrybucyjnego sieci teleinformatycznej, którym jest przełącznica główna PG. Istniejącą szafę teletechniczną zdemontować. Zamontować nową szafę RACK 19, trójdzielną min. 18U o wymiarach 60x60x120cm. Szafę RACK wyposażyć w następujące elementy - patch-panele 24xRJ45; - panel telefoniczny min 24-ro portowy kategorii 3; - panel zasilający 5x230V UPS z wyłącznikiem; - dwa panele porządkujące; - dwa panele - półki - wentylator i termostat. Panele komputerowy 24xRJ45 umieścić w najwyższym miejscu szafy, poniżej zamontować panel telefoniczny 24xRJ45. Zakres prac obejmują wykonanie całej nowej szafy zgodnie ze schematem załączonym na rys. E-2.2. str. 5

6 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Ochrona od porażeń Jako ochronę od porażeń prądem elektrycznym należy zastosować samoczynne wyłączenie napięcia w układzie sieciowym TN S, za pomocą wyłączników nadmiarowoprądowych. Do wszystkich odbiorników, należy doprowadzić przewód ochronny PE. Jako środek uzupełniający ochronę podstawową zastosowano wyłączniki różnicowoprądowe o znamionowym prądzie różnicowym 30 ma (np. Legrand RCD P304/P302). Maksymalny czas wyłączenia zwarć jest równy 0,4s, lub 0,2s dla obwodów odbiorczych o napięciu 230V i 400V Przeciwpożarowy wyłącznik prądu. Przewiduje się zainstalowanie przeciwpożarowych wyłączników prądu, wyłączających zasilanie wszystkich obwodów w obiekcie. Główne wyłączenie zasilania realizowane jest przy pomocy wyłączników zabudowanych w rozdzielnicy RG (np. Legrand FRX-304/302). Przy drzwiach wejściowych do placówki, zostanie zainstalowany przycisk przeciwpożarowego wyłącznika prądu w obudowie z szybką. Przycisk zostanie opisany w sposób trwały i czytelny. Przycisk musi posiadać wymagany certyfikat CNBOP Ochrona przeciwprzepięciowa Projektuje się ochronę przeciwprzepięciową w oparciu o ograniczniki klasy 1 i 2 (B+C) (Moeller SPB /4), zainstalowane w rozdzielnicy głównej RG Połączenia wyrównawcze Projektuje się wykonanie lokalnych połączeń wyrównawczych - przewodami LgY 10mm 2. Przewody połączyć z listwą PE w rozdzielnicy głównej RG. W pom. Komunikacja 0.2 należy wykonać lokalne połączenia wyrównawcze między metalowymi rurami wod-kan, i C.O. oraz innymi urządzeniami prowadzącymi energię elektryczną i zaciskiem PE gniazd wtyczkowych. Do szyny należy podłączyć dostępne części przewodzące urządzeń elektrycznych, metalowe elementy konstrukcji, obudowy metalowe rozdzielnic, części dostępne przewodzące montowanego osprzętu, rury, kanały i inne metalowe urządzenia i elementy instalacji C.O, wod-kan, wentylacji, klimatyzacji oraz ekrany kabli, korytka, przewody ochronne obwodów rozdzielczych, itp. Po wykonaniu instalacji, przed oddaniem jej do eksploatacji należy wykonać wymagane badania i pomiary ochronne przez uprawnione osoby. str. 13

7 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Uwagi dla wykonawcy Istniejącą instalację elektryczną należy przebudować zgodnie z niniejszym projektem. W celu zredukowania kosztów przebudowy dopuszcza się użycie istniejącego osprzętu oraz aparatów elektrycznych, pod warunkiem, że odpowiadają one założeniom przedstawionym w niniejszym projekcie. Po wykonaniu instalacji należy przeprowadzić wszelkie niezbędne próby odbiorcze oraz pomiary zgodnie z PN-HD Wszelkie zmiany do projektu, powstałe na etapie wykonawstwa należy wyraźnie zaznaczyć w dokumentacji powykonawczej Uwagi końcowe Zgodnie z Prawem Budowlanym (Dziennik Ustaw RP nr 89 z 25 sierpnia 1994r) przy wykonaniu prac budowlano montażowych należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie. Za dopuszczenie do obrotu i stosowanie w budownictwie uznaje się wyroby, dla których zgodnie z odrębnymi przepisami wydano certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie polskich norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w wypadku wyrobów, dla których nie ustanowiono polskiej normy), jeżeli nie są objęte certyfikacją na znak bezpieczeństwa. str. 14

8 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Obliczenia techniczne 2.1. Bilans mocy P WLZ = (P ośw + P gn + P gn.gw. + P CA ) = ( ) = 18,44kW,gdzie P ośw - moc obwodów oświetleniowych [2640 W] P gn. - moc obwodów gniazd wtyczkowych [10000 W] P gn.gw. - moc obwodów gniazd wtyczkowych gwarantowanych [4300 W] P CA - moc obwodów centrali alarmowej [500 W] Do obliczeń przyjęto rezerwę mocy równą 20%. P WLZ = P WLZ K j 20% = 15,49 kw, gdzie K j współczynnik jednoczesności [0,7] Obliczenia, dobór przewodów oraz dobór zabezpieczeń dla obwodu WLZ przedstawione zostały w tabeli nr 1 i Dobór zasilacza UPS P UPS = 5 P zestaw + P rack + P CCTV = = 3900 W P zestaw - przyjęto moc 600W na jeden zestaw komputerowy P rack - przyjęto moc 600W na zasilanie szafy teletechnicznej RACK Przyjęto rezerwę mocy równą 10%. P UPS = P UPS 10% = 4300 W Dobrano zasilacz UPS typu Powerware VA, czas podtrzymania 8min. str. 15

9 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Dobór przewodów i zabezpieczeń Kryterium wytrzymałościowe doboru przewodów zakłada, że przekrój przewodu nie może być mniejszy niż 1,5mm 2 i dla wszystkich obliczeń jest takie samo, w związku z czym nie zostało powielane w poniższych obliczeniach. Przy doborze przewodów zasilających gniazda wtyczkowe, przyjęto założenie, że maksymalny prąd w nich płynący nie przekroczy 16 A. Na podstawie tego założenia została dobrana moc obwodu wykorzystana w obliczeniach. Kryteria doboru przekroju przewodu oraz wzory w nich wykorzystywane. 1) Nagrzewanie prądem roboczym I B3F = P U n 3 cosφ (1) gdzie P moc obwodu, Un napięcie znamionowe obwodu, cosφ - współczynnik mocy obwodu. 2) Nagrzewanie prądem przeciążeniowym - dla bezpieczników zawartych w projekcie - dla wyłączników zawartych w projekcie I z = 1,6 1,45 I n (2) I z = I n (3) gdzie I n prąd znamionowy zabezpieczenia. str. 16

10 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 3) Nagrzewanie prądem zwarciowym s 1 k I2 t 1 (4) I 2 t wartość całki Joule a wyłączania k największa jednosekundowa gęstość prądu, przy czym dla aluminium współczynnik ma wartość k Al = 74 A mm 2, dla miedzi współczynnik ma wartość k Cu = 115 A mm 2. 4) Dopuszczalny spadek napięcia - dla obwodów trójfazowych s I l cosφ γ 70 ΔU % U (5) - dla obwodu jednofazowych s 200 I l cosφ γ 70 ΔU % U (6) gdzie I znamionowy prąd obwodu, l długość obwodu, γ 70 konduktywność żyły przewodu miedzianego w 70, ΔU % największy dopuszczalny spadek napięcia przy obciążeniu prądem I [%], U napięcie znamionowe obwodu. Na podstawie przedstawionych powyżej wzorów zostały przeprowadzone obliczenia pozwalające na dobór przewodów i zabezpieczeń. Dobrane przewody zostały zamieszczone na schemacie rozdzielnicy głównej RG oraz przedstawione w tabeli nr 1 i tabeli nr 2. str. 17

11 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Załącznik nr 3.1. str. 18

12 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 str. 19

13 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Załącznik nr 3.2. str. 20

14 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Załącznik nr 3.3. Oświadczenie Na podstawie art. 20 ust 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U Nr 243 poz wraz z późniejszymi zmianami) oświadczam, że Projekt budowlano-wykonawczy remontu instalacji elektrycznej w oddziale Poczty Polskiej S.A., mieszczącego się w przy ul. Krzyżanowskiego 10 w Rzeszowie. w zakresie elektrycznym i elektroenergetycznym, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Oświadczam, że niniejszy Projekt Budowlany stanowi opracowanie kompletne w rozumieniu ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity Dz. U Nr 243 poz wraz z późniejszymi zmianami) oraz Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Tekst jednolity Dz. U Nr 0 poz. 462 wraz z późniejszymi zmianami). Projekt jest chroniony prawem autorskim zgodnie z ustawą z dnia 4 lutego 1994 r. O Prawie Autorskim i Prawach Pokrewnych (Tekst jednolity Dz. U Nr 24 poz. 83 wraz z późniejszymi zmianami). Wszelkie zmiany projektu wymagają zgody autora. PROJEKTANT Gdynia, r str. 21

15 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Załącznik nr 3.4. str. 22

16 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Załącznik nr 3.5. str. 23

17 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Załącznik nr 3.6. str. 24

18 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Załącznik nr 3.7. PROJEKT BUDOWLANO-WYKONAWCZY REMONTU INSTALACJI ELEKTRYCZNEJ Oddziału Poczty Polskiej S.A. ul. Krzyżanowskiego 10 w Rzeszowie Autor projektu mgr inż. Krzysztof Gohlike POM/0008/PWOE/12 Sprawdził Mgr inż. Maciej Belczącki POM/0013/POOE/10 Opracował inż. Maciej Budrik, inż. Patryk Pocobiej Informacja dotycząca bezpieczeństwa i ochrony zdrowia str. 25

19 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego 10 Na podstawie art. 20 ust 1b ustawy z dnia 7 lipca 1994 r Prawo budowlane z późniejszymi zmianami i w oparciu o Rozporządzenie Ministra Infrastruktury z dnia r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony wykonawca kierownik robót zobowiązany jest do sporządzenia planu bioz, w którym należy uwzględnić poniższe zagrożenia bezpieczeństwa i zdrowia ludzi 1. Zakres robót a. wewnętrzne instalacje zasilania urządzeń i gniazd wtyczkowych b. wewnętrzne instalacje elektryczne oświetlenia c. badania i pomiary odbiorcze 2. Wykaz istniejących obiektów budowlanych a. istniejące instalacja elektryczna w obiekcie 3. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania Skala Rodzaj Miejsce Czas zagrożenia wystąpienia średnie Upadek z wysokości Wszystkie pomieszczenia. W czasie układania przewodów i montażu opraw ośw. wysoka Porażenie prądem o napięciu 0,4kV Wszystkie pomieszczenia. W czasie wykonywania czynności montażowych, pomiarowych oraz przy pracy elektronarzędziami. średnie Zagrożenie uszkodzenia ciała Wszystkie pomieszczenia. Praca przy użyciu elektronarzędzi ( szlifierki, wiertarki, młoty, spawarki ) str. 26

20 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - instrukcja BHP stanowiska pracy, aktualne zaświadczenie kwalifikacyjne. 5. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczna i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń a. zachować procedurę obowiązującą przy dopuszczaniu pracowników do prac przy czynnej instalacji elektrycznej b. umieścić tabliczki ostrzegawcze z napisem Uwaga! Urządzenie elektryczne pod napięciem przy urządzeniach mogących stanowić zagrożenie porażenia prądem elektrycznym c. stosować się do obowiązujących zasad BHP str. 27

21 Tabela nr 1 Obliczenia techniczne Parametry energetyczne Parametry zabezpieczenia Parametry przewodu LP Opis obwodu Nazwa obwodu Moc zainstalowana [W] Napięcie zasilania [V] Współczynnik mocy Moc obliczeniowa [W] Prąd Prąd znamionowy roboczy zabezpieczenia [A] [A] Typ zabezpieczenia Oznaczenie Liczba żył Przekrój [mm2] Sposób ułożenia Długość linii [m] Nagrzewanie prądem przeciążeniowym Warunek na nagrzewanie prądem przeciążeniow ym Prąd obciążalny długotrwały Rozdzielnica RG 1. zasilanie rozdz RG WLZ , ,84 32 C32 YDYżo 5 10 C 25 35,31 TAK 75 0,58 2. gn. wtyczkowe 1f G , ,06 16 B16 YDYżo 3 2,5 B TAK 23 1,19 3. gn. wtyczkowe 1f G , ,06 16 B16 YDYżo 3 2,5 B TAK 23 1,06 4. gn. wtyczkowe 1f G , ,06 16 B16 YDYżo 3 2,5 B TAK 23 1,50 5. gn. wtyczkowe 1f G , ,06 16 B16 YDYżo 3 2,5 B TAK 23 0,94 6. wypust kablowy G , ,59 16 B16 YDYżo 3 2,5 B TAK 23 1,13 7. obw. oświetleniowy O , ,85 10 B10 YDYżo 3 1,5 B TAK 16,5 0,49 8. obw. oświetleniowy O , ,76 10 B10 YDYżo 3 1,5 B TAK 16,5 0,78 9. obw.oświetleniowy O , ,99 10 B10 YDYżo 3 1,5 B TAK 16,5 1, obw. oświetleniowy (awar.) AW , ,36 10 B10 YDYżo 4 1,5 B TAK 16,5 0,22 11 zasilanie UPS UPS , ,47 25 gg 25A YDYżo 3 4 B ,59 TAK 30 1, zasilanie alarmu CA , ,26 10 B16 YDYżo 3 2,5 B TAK 23 0,08 13 gn. wtyczkowe 1f gwar. GD , ,72 16 C16 YDYżo 3 2,5 B TAK 23 0, gn. wtyczkowe 1f gwar. GD , ,72 16 C16 YDYżo 3 2,5 B TAK 23 0,28 15 gn. wtyczkowe 1f gwar. GD , ,72 16 C16 YDYżo 3 2,5 B TAK 23 0, gn. wtyczkowe 1f gwar. GD , ,72 16 C16 YDYżo 3 2,5 B TAK 23 0, gn. wtyczkowe 1f gwar. GD , ,72 16 C16 YDYżo 3 2,5 B TAK 23 0, gn. wtyczkowe 1f gwar. CCTV , ,36 16 C16 YDYżo 3 2,5 B TAK 23 0,05 17 gn. wtyczkowe 1f gwar. GPD , ,72 16 C16 YDYżo 3 2,5 B TAK 23 0,47. [A] Spadek napięcia [%]

22 Tabela nr 2 Samoczynne wyłączenie zasilania Parametry przewodu Parametry obwodu LP Nazwa obwodu Rozdzielnica RG Nazwa obwodu Typ Przekrój [mm2] Długość Rezystancja linii Reaktancja linii Rezystancja pętli zwarcia Reaktancja pętli zwarcia Impedancja pętli zwarcia Prąd zwarcia Prąd znamionowy zabezpieczenia Prąd wyłączeniowy - mm2 l RL XL RK XK ZK Ikmin" In Iwyl - s m mohm mohm mohm mohm mohm A A A 1. zasilanie rozdz RG WLZ YDYżo ,73 2,00 162,42 256,00 303,17 720, Spełniony 2. gn. wtyczkowe 1f G1 YDYżo 2, ,25 1,52 373,46 255,04 452,24 483, Spełniony 3. gn. wtyczkowe 1f G2 YDYżo 2, ,70 1,36 340,36 254,72 425,12 513, Spełniony 4. gn. wtyczkowe 1f G3 YDYżo 2, ,63 1,92 456,23 255,84 523,07 417, Spełniony 5. gn. wtyczkowe 1f G4 YDYżo 2, ,15 1,20 307,25 254,40 398,90 547, Spełniony 6. wypust kablowy G5 YDYżo 2, ,32 0,96 257,59 253,92 361,70 604, Spełniony 7. obw. oświetleniowy O1 YDYżo 1, ,91 1,20 472,78 254,40 536,88 406, Spełniony 8. obw. oświetleniowy O2 YDYżo 1, ,29 1,44 555,55 254,88 611,22 357, Spełniony 9. obw.oświetleniowy O3 YDYżo 1, ,65 2,08 776,25 256,16 817,42 267, Spełniony 10. obw. oświetleniowy (awar.) AW YDYżo 1, ,12 1,12 445,19 254,24 512,67 426, Spełniony 11. zasilanie UPS UPS YDYżo ,46 1,60 265,87 255,20 368,53 592, Spełniony 12. zasilanie alarmu CA YDYżo 2,5 5 41,38 0,40 141,72 252,80 289,82 753, Spełniony 13. gn. wtyczkowe 1f gwar. GD1 YDYżo 2, ,15 1,20 307,25 254,40 398,90 547, Spełniony 14. gn. wtyczkowe 1f gwar. GD2 YDYżo 2, ,15 1,20 307,25 254,40 398,90 547, Spełniony 15. gn. wtyczkowe 1f gwar. GD3 YDYżo 2, ,98 1,44 356,91 254,88 438,58 498, Spełniony 16. gn. wtyczkowe 1f gwar. GD4 YDYżo 2, ,32 0,96 257,59 253,92 361,70 604, Spełniony 17. gn. wtyczkowe 1f gwar. GD5 YDYżo 2, ,32 0,96 257,59 253,92 361,70 604, Spełniony 18. gn. wtyczkowe 1f gwar. GPD YDYżo 2, ,91 2,00 472,78 256,00 537,64 406, Spełniony Warunek

23 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Wiatrołap Skrót wyników, Wiatrołap Podgląd wyników, Płaszczyzna robocza 1 [m] N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.00 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(4.98 m2) lm 174 W W/m2 (15.32 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 228 lx Min. natężenie oświetlenia Emin 180 lx Max. natężenie oświetlenia Emax 254 lx Równomierność n1 Emin/Em (0.79) Równomierność n2 Emin/Emax (0.71) LIRA 2 3 Nr zamówienia Nazwa oprawy DL TL421 Źródła światła 2 x TC-DEL 26W (G24q-3) / 1800 lm Poczta - Rzeszów ul.krzyżanowskiego.rdf

24 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Biuro Skrót wyników, Biuro Podgląd wyników, Płaszczyzna robocza 1 [m] N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.75 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(15.23 m2) lm 522 W W/m2 (6.24 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 549 lx Min. natężenie oświetlenia Emin 331 lx Max. natężenie oświetlenia Emax 735 lx Równomierność n1 Emin/Em (0.6) Równomierność n2 Emin/Emax (0.45) LIRA 2 9 Nr zamówienia Nazwa oprawy DL TL421 Źródła światła 2 x TC-DEL 26W (G24q-3) / 1800 lm Poczta - Rzeszów ul.krzyżanowskiego.rdf

25 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Sala obsługi Skrót wyników, Sala obsługi Podgląd wyników, Płaszczyzna robocza 1 [m] 8 N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.75 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(39.80 m2) lm 1276 W W/m2 (6.35 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 505 lx Min. natężenie oświetlenia Emin 225 lx Max. natężenie oświetlenia Emax 708 lx Równomierność n1 Emin/Em (0.45) Równomierność n2 Emin/Emax (0.32) LIRA 2 22 Nr zamówienia Nazwa oprawy DL TL421 Źródła światła 2 x TC-DEL 26W (G24q-3) / 1800 lm Poczta - Rzeszów ul.krzyżanowskiego.rdf

26 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Sala obsługi Wyniki obliczeń, Sala obsługi 3D luminancja, Widok 1 Luminancja sceny Minimum Maximum 0 cd/m2 192 cd/m2 Poczta - Rzeszów ul.krzyżanowskiego.rdf

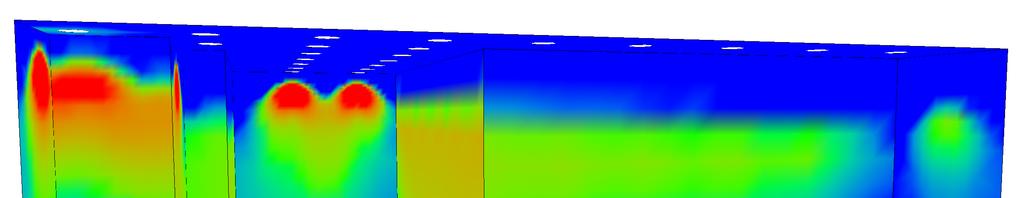

27 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Wyniki obliczeń, Sala obsługi 3D Pseudo kolory, Widok 1 (E) 100 Natężenie oświetlenia [lx] Poczta - Rzeszów ul.krzyżanowskiego.rdf

28 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Stanowiska obsługi Skrót wyników, Stanowiska obsługi Podgląd wyników, Płaszczyzna robocza 1 [m] N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.75 m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(15.62 m2) lm 722 W W/m2 (7.05 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 656 lx Min. natężenie oświetlenia Emin 360 lx Max. natężenie oświetlenia Emax 814 lx Równomierność n1 Emin/Em (0.55) Równomierność n2 Emin/Emax (0.44) LIRA 1 2 Nr zamówienia Nazwa oprawy DL Wallwasher Źródła światła 2 x TC-DEL 18W (G24q-2) / 1200 lm 2 6 Nr zamówienia Nazwa oprawy DL TL421 Źródła światła 2 x TC-DEL 26W (G24q-3) / 1800 lm 3 5 Nr zamówienia Nazwa oprawy DL NT Źródła światła 2 x TC-DEL 26W (G24q-3) / 1800 lm Poczta - Rzeszów ul.krzyżanowskiego.rdf

29 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Stanowiska obsługi Wyniki obliczeń, Stanowiska obsługi 3D luminancja, Widok 1 Luminancja sceny Minimum Maximum 0 cd/m2 337 cd/m2 Poczta - Rzeszów ul.krzyżanowskiego.rdf

30 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Wyniki obliczeń, Stanowiska obsługi 3D Pseudo kolory, Widok 1 (E) Natężenie oświetlenia [lx] Poczta - Rzeszów ul.krzyżanowskiego.rdf

31 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Wiatrołap (AW) Skrót wyników, Wiatrołap (AW) Podgląd wyników, Płaszczyzna robocza 1 [m] N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.00 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(4.98 m2) 165 lm 9.8 W 1.97 W/m2 (52.60 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 3.74 lx Min. natężenie oświetlenia Emin 2.83 lx Max. natężenie oświetlenia Emax 4.28 lx Równomierność n1 Emin/Em (0.76) Równomierność n2 Emin/Emax (0.66) TM TECHNOLOGIE 4 1 Nr zamówienia Nazwa oprawy itech 3W Źródła światła 1 x LED / 165 lm Poczta - Rzeszów ul.krzyżanowskiego.rdf

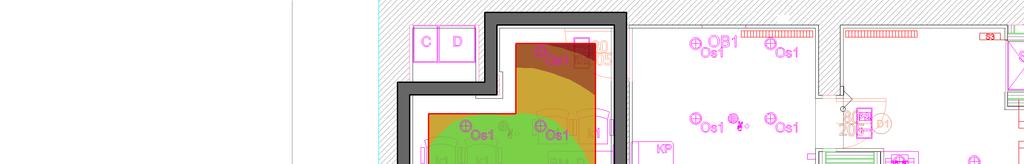

32 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Biuro (AW) Skrót wyników, Biuro (AW) Podgląd wyników, Płaszczyzna robocza 1 [m] N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.00 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(15.23 m2) 165 lm 9.8 W 0.64 W/m2 (20.60 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 3.12 lx Min. natężenie oświetlenia Emin 1.41 lx Max. natężenie oświetlenia Emax 4.26 lx Równomierność n1 Emin/Em (0.45) Równomierność n2 Emin/Emax (0.33) TM TECHNOLOGIE 4 1 Nr zamówienia Nazwa oprawy itech 3W Źródła światła 1 x LED / 165 lm Poczta - Rzeszów ul.krzyżanowskiego.rdf

33 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Sala obsługi (AW) Skrót wyników, Sala obsługi (AW) Podgląd wyników, Płaszczyzna robocza 1 [m] 8 N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.00 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(39.80 m2) 318 lm 19.6 W 0.49 W/m2 (9.19 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 5.4 lx Min. natężenie oświetlenia Emin 0.8 lx Max. natężenie oświetlenia Emax 14.9 lx Równomierność n1 Emin/Em (0.14) Równomierność n2 Emin/Emax (0.05) TM TECHNOLOGIE 5 2 Nr zamówienia Nazwa oprawy itech 3W COR Źródła światła 1 x LED / 159 lm Poczta - Rzeszów ul.krzyżanowskiego.rdf

34 Obiekt Instalacja Numer projektu Data Rzeszów ul.krzyżanowskiego Stanowiska obsługi (AW) Skrót wyników, Stanowiska obsługi (AW) Podgląd wyników, Płaszczyzna robocza 1 [m] N [m] Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń wysoka ilość odbić Wysokość obszaru pomiarowego 0.75 m Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.80 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(15.62 m2) 165 lm 9.8 W 0.63 W/m2 (14.83 W/m2/100lx) Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 4.23 lx Min. natężenie oświetlenia Emin 0.96 lx Max. natężenie oświetlenia Emax 7.54 lx Równomierność n1 Emin/Em 14.4 (0.23) Równomierność n2 Emin/Emax (0.13) TM TECHNOLOGIE 4 1 Nr zamówienia Nazwa oprawy itech 3W Źródła światła 1 x LED / 165 lm Poczta - Rzeszów ul.krzyżanowskiego.rdf
