1 Rozdzielnice pierścieniowe 12-17,5 kv A 16 31,5 ka licencja

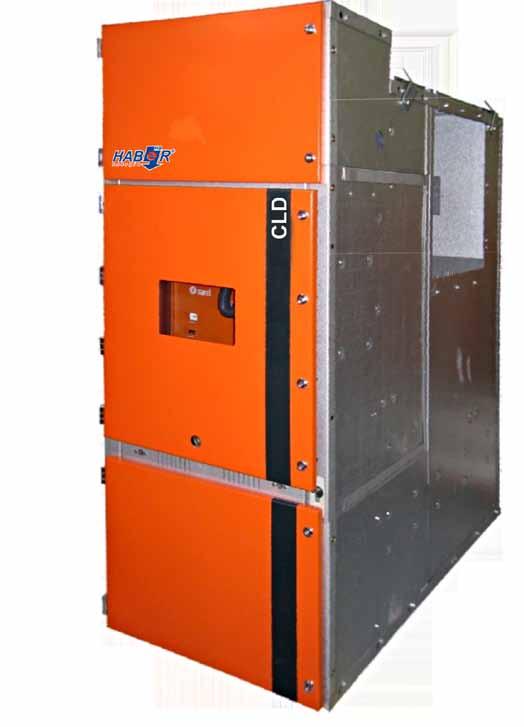

2 informacje ogólne - rozdzielnica średniego napięcia przeznaczona jest do pierwotnego rozdziału energii. Pola mają konstrukcję modułową wykonaną z blachy galwanizowanej. Posiadają izolację powietrzną i są wyposażone w wyłączniki próżniowe wysuwne. Zestawy rozdzielcze składa się przez umieszczenie standardowych jednostek obok siebie w sposób wynikający z układu rozdziału energii. Pola rozdzielnicy odporne są na łuk elektryczny zgodnie z normą IEC Rozdzielnica jest wyposażona we wszystkie blokady, aby zapobiec błędom obsługi. charakterystyka elektryczna Napięcie znamionowe kv 12 17,5 Napięcie znamionowe izolacji kv 12 17,5 Napięcie probiercze o częstotliwości zasilania kv 1 min Napięcie probiercze udarowe kv Częstotliwość znamionowa Hz Znamionowy prąd zwarciowy ka 3s. 31,5 31,5 Znamionowy prąd szczytowy ka 78,5 78,5 Odporność na wewnętrzny łuk zwarciowy ka 0,5s Prąd znamionowy szyn głównych A Prąd z połączenia oddziałów A charakterystyka rozdzielnicy Każda jednostka składa się z następujących przedziałów: 1. Przedział szyn zbiorczych 2. Przedział wyłącznika 3. Przedział obwodów wtórnych 4. Przedział przekładników napięciowych 5. Przedział przyłącza kablowego 2

3 charakterystyka rozdzielnicy przedziały Każda jednostka składa się z przedziałów funkcjonalnych: 1. Przedział szyn zbiorczych 2. Przedział wyłącznikowy 3. Przedział obwodów wtórnych 4. Przedział przekładników napięciowych 5. Przedział połączeń kablowych. Rozdzielnica jest wyposażona w kanał do ewakuacji gazów powstających w czasie zwarć łukowych. Wszystkie przedziały są metalicznie oddzielone od siebie. główne szyny zbiorcze Szyny główne wykonane są z miedzi elektrolitycznej, które mogą być pokryte materiałem izolacyjnym na życzenie. Parametry prądowe szyn zbiorczych Napięcie znamionowe kv 17,5 (*) Prąd zwarciowy krótkotrwały Prąd zwarciowy pojemnościowy krótkotrwały (*) Wartości również do 15 kv Prąd szczytowy ka ka 25 x 3s. 31,5 x 3s uziemienie Podział przyłącza kablowego może być wyposażony w uziemnik. szyna uziemiająca Szyna uziemienia wykonana z miedzi elektrolitycznej, biegnie wzdłuż wokół całej rozdzielnicy w jej środku, zapewniając tym samym maksymalne bezpieczeństwo personelu i instalacji. monobloki i żaluzje Monoblok wyłącznika wyposażony jest w górne i dolne izolatory przepustowe łączące przedział wyłącznika z przedziałem szynowym i przyłączowym. Automatyczne, metalowe żaluzje zamykają się podczas wysuwania wyłącznika z pozycji izolowane i otwierają do pozycji załączone i odwrotnie. Opcjonalnie żaluzje mogą być wyposażone w zabezpieczenie ręcznego otwarcia w pozycji wyłącznik wysunięty i drzwi otwarte Każda zasłona może być dodatkowo zabezpieczona dwoma niezależnymi kłódkami. 3

4 charakterystyka rozdzielnicy blokady Rozdzielnica jest wyposażona we wszystkie blokady, niezbędne aby zapobiec skutkom nieprawidłowej obsługi, które mogłyby zagrozić personelowi obsługi. W szczególności, blokady mają zapobiec następującym zdarzeniom: Zamknięcie wyłącznika w pozycji pośredniej Wysunięcie wyłącznika w pozycji zamkniętej Wsunięcie wyłącznika w pozycji zamkniętej Otwarcie drzwi monobloku w pozycji załączony lub pośredniej Wsunięcie wyłącznika z otwartymi drzwiami przedziału monobloku Jeżeli pole jest wyposażone w uziemnik blokady zapobiegają także: Zamknięcie uziemnika przy pozycji wyłącznika praca i pośrednie Zamknięcie wyłącznika przy zamkniętym uziemniku. Wsunięcie wyłącznika przy zamkniętym uziemniku przekładniki napięciowe Przekładniki napięciowe w izolacji żywicznej są wykorzystywane do zasilania obwodów pomiarowych i zabezpieczeń. Są one dostępne zarówno w zabudowie wysuwnej jak i stacjonarnej wraz z bezpiecznikami napięciowymi zgodne z normą IEC , jedno lub dwu uzwojeniowe o klasie dostosowanej do wymagań zasilanych obwodów. przekładniki prądowe Przekładniki prądowe w izolacji żywicznej są wykorzystywane do zasilania obwodów pomiarowych i zabezpieczeń. Są one zgodne z normą IEC Pola rozdzielnicy mogą być wyposażone w jeden lub dwa zestawy po trzy przekładniki prądowe oddzielne dla zasilenia zabezpieczeń i pomiarów. Przekładniki Tesar 4

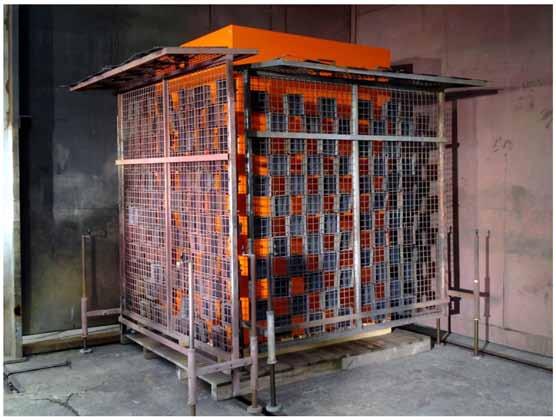

5 charakterystyka rozdzielnicy łukochonność wewnętrzna Wewnętrzny test w laboratorium CESI Standard / Specyfikacja IEC Utrata ciągłości pracy (LSC) Błąd wewnętrzny: LSC2B krótkotrwały prąd zwarciowy 25kA Błąd wewnętrzny: czas trwania zwarcia 0,5s Błąd wewnętrzny: IAC AFL 5

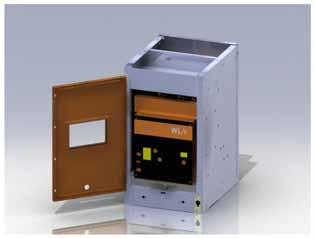

6 charaktrystyka rozdzielnicy stopnie ochrony Stopień ochrony rozdzielnicy jest zgodny z normami IEC / CEI EN Rozdzielnica HABeR- CLD standardowo wykonana jest w następujących stopniach ochrony IP: konstrukcja obudowy IP4X po otwarciu drzwi IP2X warunki środowiskowe Prawidłowa praca rozdzielnicy jest gwarantowana w następujących warunkach środowiskowych: minimalna temperatura otoczenia -5 o C maksymalna temperatura otoczenia +40 o C maksymalna wilgotność względna 95% maksymalna wysokość 1000 m n.p.m. w obecności czystej i nieagresywnej atmosfery normy Rozdzielnice i główne jej urządzenia odpowiadają następującym normom: IEC dla ogólnego stosowania IEC dla rozdzielnicy IEC dla uziemnika IEC dla koordynacji izolacji IEC dla wyłącznika IEC dla stycznika IEC dla rozłącznika. informacje ogólne Rozdzielnica wyposażona jest w wysuwne wyłączniki próżniowe WL / r firmy SAREL inne na życzenie (ABB, EATON, Schneider, Siemens). Wyłącznik wyposażony jest w wózek umożliwiający manewrowanie nim przy zamkniętych drzwiach. Lekka i kompaktowa konstrukcja gwarantuje dużą wytrzymałość i doskonałe parametry mechaniczne. Mechanizm sterujący i główne bieguny prądowe zabudowane są na metalowej konstrukcji, która sprzężona jest ze stykami sterowniczymi. Dzięki zaawansowanej technice wykorzystywanej do budowy wyłącznika WL / r gwarantuje on najwyższą wydajność we wszystkich warunkach eksploatacji. Komory próżniowe osadzone są w kolumnach wykonanych z żywicy epoksydowej, co gwarantuje odporność na wstrząsy, wilgotność i zanieczyszczenia środowiska. Komory próżniowe odpowiedzialne za łączenie prądów spełniają wymagania norm: IEC i CEI 17.1 i nie wymagają obsługi. Wyłączniki WL / r wyposażone są w mechaniczny napęd zasobnikowy i pozwalają na otwieranie i zamykanie niezależnie od działań operatora. 6

7 charakterystyka rozdzielnicy VCB typu WL / rc 12kV-17, 5kV - kaseta - element ruchomy Przystosowana do montażu wewnątrz monobloku Zbudowana i przetestowana zgodnie z normami IEC Posiada kompaktowe wymiary Gwarantuje długie i niezawodne działanie charakterystyka elektryczna Wyłącznik próżniowy WL/r - C 12 WL/r - C 17 Napięcie znamionowe pracy i izolacji ka 12 17,5 Wytrzymałość na napięcie probiercze o częstotliwości zasilania (1 min) Napięcie probiercze udarowe wytrzymywane ka (50Hz) 28 (42) 38 (42) kv Częstotliwość znamionowa Hz Typ pola HABeR- CLD - C HABeR- CLD - C Prąd znamionowy ciągły A (40 o ) Znamionowy krótkotrwały prąd zwarciowy wytrzymywany (3 s) Znamionowy prąd szczytowy wytrzymywany ka ka ,5 31,5 31,5 31,5 31,5 31, Sekwencja pracy 0-0,3 - CO - 3s. - CO 0-0,3 - CO - 3s. - CO Czas otwarcia styków głównych ms Czas gaszenia łuku wew. ms Całkowity czas przerwania łuku wew. ms Czas zamknięcia styków głównych ms Wymiary gabarytowe wysokość mm szerokość mm głębokość mm Waga Kg

8 wymiary VCB type WL/r 12kV-17,5kV 630A A VCB type WL/r 12kV-17,5kV 1600A A VCB type WL/r 12kV-17,5kV 2500A A 8

9 charakterystyka monoblok wyłącznika VCB typu WL / rc 12kV-17, 5kV Przystosowana do montażu wewnątrz monobloku Zbudowana i przetestowana zgodnie z normami IEC Posiada kompaktowe wymiary Gwarantuje długie i niezawodne działanie Może być wyposażona w uziemnik Moduł C C C C C C Szerokość modułu mm Wytrzymałość na napięcie probiercze o częstotliwości zasilania (1 min) Wytrzymałość na napięcie probiercze o częstotliwości zasilania (1 min) Napięcie probiercze udarowe wytrzymywane kv 12 17,5 kv (50 Hz) 28 (42) 38 (42) kv Prąd znamionowy ciągły A (40 ) Znamionowy krótkotrwały prąd zwarciowy wytrzymywany (3 s) Znamionowy prąd szczytowy wytrzymywany ka ka ,5 31,5 31,5 31,5 31,5 31, Waga Kg Typ pola HABeR- CLD - C HABeR- CLD - C 9

10 charakterystyka 630A A Prąd (A) wymiary (mm) szerokość głębokość wysokość A A 10

11 schematy wyłącznik otwarty lub w pozycji test wyłącznik otwarty lub w pozycji test wyłącznik zamknięty i w pozycji pracy wyłącznik zamknięty i w pozycji pracy wyłącznik w pozycji pracy pozycja test pozycja test pozycja praca pozycja praca kierunek wózka kierunek wózka wyłącznik w pozycji pracy wyłącznik w pozycji test wyłącznik w pozycji test sprężyna zamykająca naciągnięta sprężyna zamykająca nie naciągnięta sprężyna zamykająca naciągnięta sprężyna zamykająca nie naciągnięta wyłącznik zamknięty wyłącznik otwarty wyłącznik zamknięty wyłącznik otwarty wyłącznik zamknięty wyłącznik otwarty wyłącznik zamknięty wyłącznik otwarty wyłącznik zamknięty wyłącznik otwarty cewka otwierająca cewka zamykająca napęd sprężyny Przedstawione stany pracy: - wyłącznik otwarty i w pozycji pracy - obwód pomocniczy rozłączony - sprężyna zamykająca rozłączona 11
