1 Apator S.A., -00 Toruń, ul. Gdańska a lok. C tel.: + 9, fax: Zakład produkcyjny Ostaszewo C, - Łysomice Rozłączniki izolacyjne bezpiecznikowe listwowe smartars 00 pro Instrukcja montażu i obsługi ISO 900:00 PN-N-00:00 ISO 00:00

2 . DEMONTAŻ NAPĘDU ROZŁĄCZNIKA a) Ścisnąć i trzymać zwalniacze (), chwycić za rączkę i przemieścić ją zgodnie z kierunkiem przedstawionym na fot. a, b () aż do wyczuwalnego oporu. Fot. a Fot. b b) Wyciągnąć napęd (fot. a, b). Czynności powtórzyć dla pozostałych dwóch faz (fot. a). Fot. a Fot. b - -

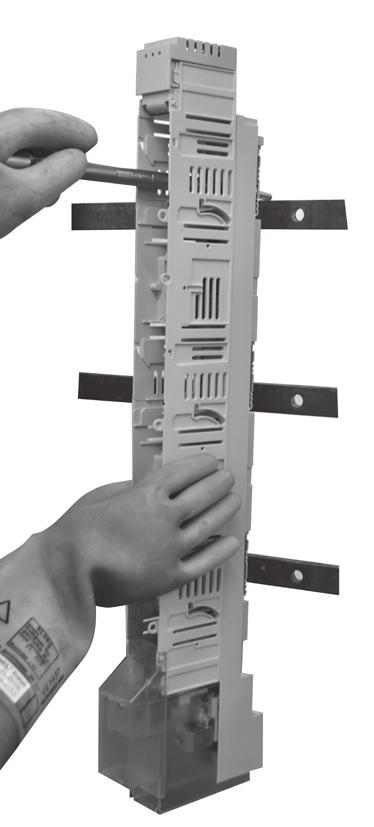

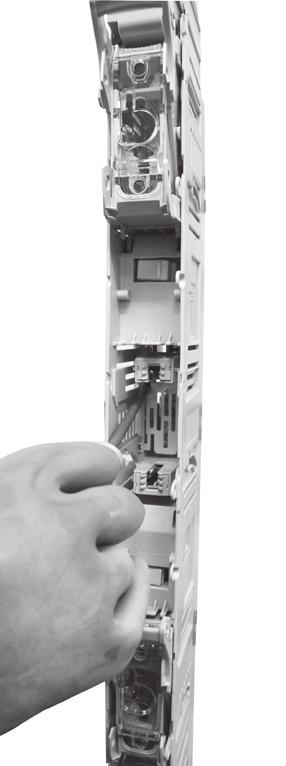

3 . MOCOWANIE ROZŁĄCZNIKA DO SZYN ZBIORCZYCH a) Otworzyć płytki maskujące śruby mocujące przy użyciu śrubokrętu. Fot. Fot. b) Przyłożyć podstawę rozłącznika do szyn zbiorczych o rozstawie mm. c) Używając klucza izolowanego wkręcić śrubę w środkowym biegunie, następnie w dwóch pozostałych. d) Zamknąć płytki maskujące (fot. ). Fot. Fot. Fot. - -

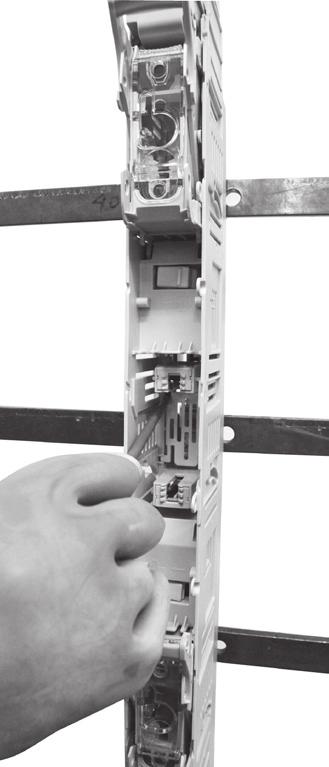

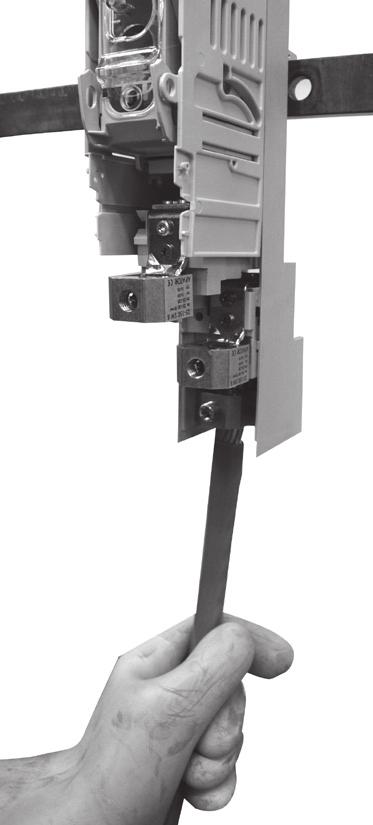

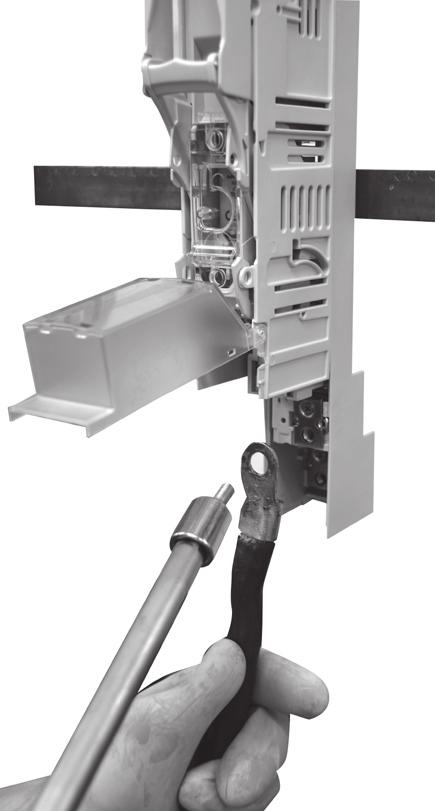

4 . PODŁĄCZENIE PRZEWODÓW ODPŁYWOWYCH a) Zdemontować osłonę zacisków. Fot. b) Dokręcić przewody odpływowe (fot. 9, 0). Moment dokręcenia: dla zacisku V moment dokręcenia umieszczono na korpusie obejmy, zacisk śrubowy M - 0 Nm. c) Zamontować osłonę zacisków (fot. ). Fot. 9 Fot. 0 Fot. - -

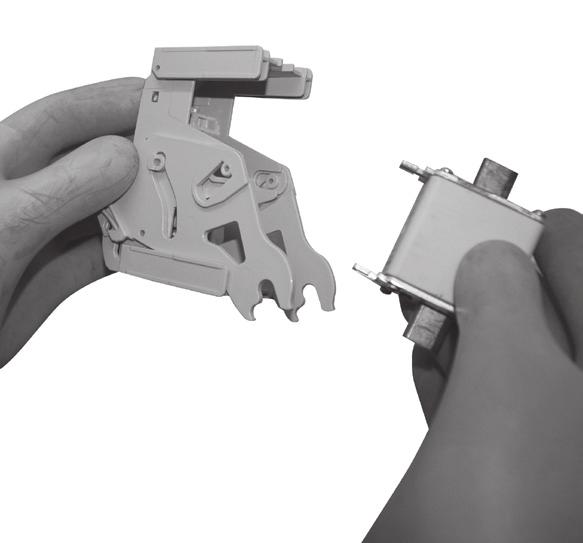

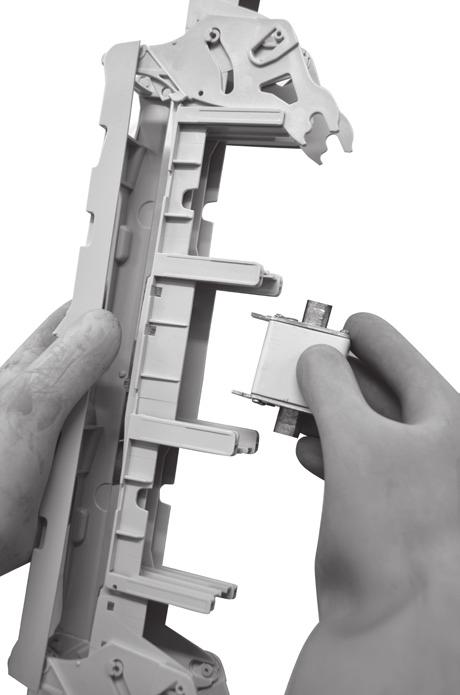

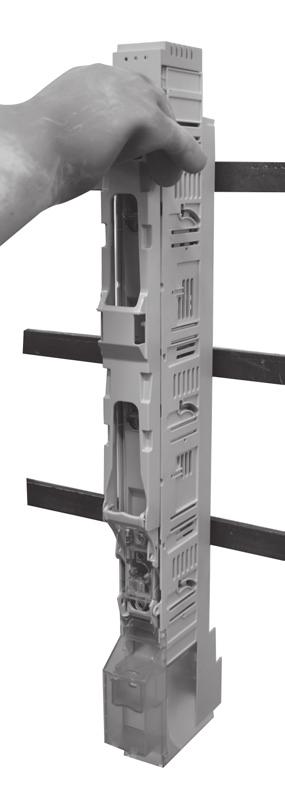

5 . MONTOWANIE WKŁADEK BEZPIECZNIKOWYCH LUB ZWIERACZY NOŻOWYCH Umieścić wkładkę bezpiecznikową lub zwieracz nożowy w zaczepach pokrywy każdego biegunu. Fot. Fot. a. MONTOWANIE W ROZŁĄCZNIKU NAPĘDÓW Z WKŁADKAMI LUB ZWIERACZAMI Osadzić napęd w prowadnikach obudowy, aż do wyczuwalnego oporu. Fot. a Fot. b - -

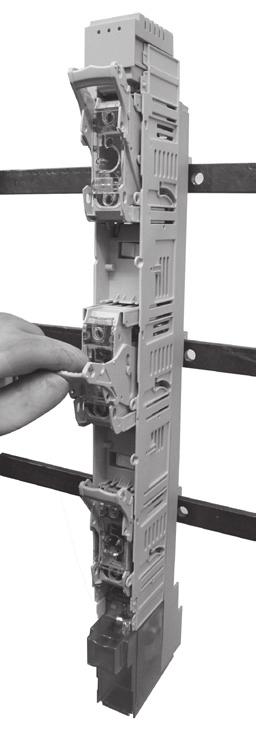

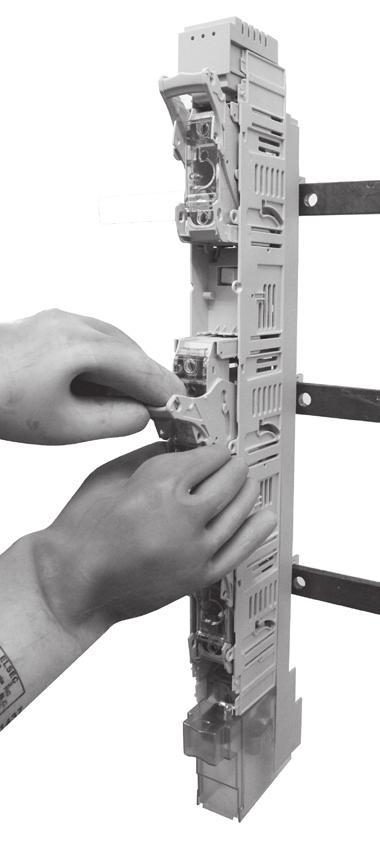

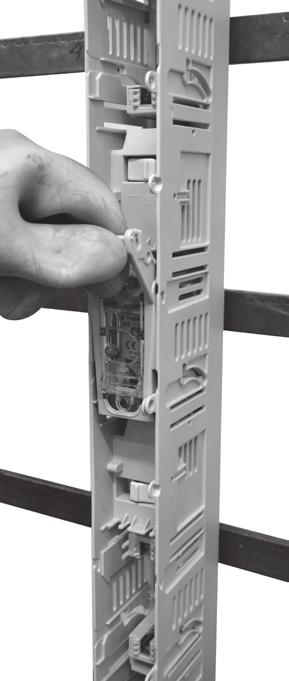

6 . ZAŁĄCZANIE APARATU Złapać za uchwyt rozłącznika i energicznym ruchem zamknąć n pęd, przemieszczając go w kierunku wskazanym przez strzałkę na fot. a, b. W przypadku aparatu trójfazowego (fot. b) zamykanie odbywa się trzymając jednocześnie jedną ręką za górny uchwyt i drugą ręką za dolny uchwyt. Fot. a Fot. b Fot. a Fot. b. ROZŁĄCZANIE APARATU Złapać za uchwyt rozłącznika i energicznym ruchem otworzyć napęd, przemieszczając go w kierunku wskazanym przez strzałkę na fot. a, b, aż do momentu gdy rączka zostanie zablokowana o zwalniacz. W przypadku aparatu trójfazowego (fot. b) otwieranie odbywa się trzymając jednocześnie jedną ręką za górny uchwyt i drugą ręką za dolny uchwyt.. PARKOWANIE APARATU Otworzyć napęd rozłącznika zgodnie z punktem a). Chwycić za napęd rozłącznika i pociągnąć do siebie, następnie trzymając rączkę przemieścić ją w kierunku wskazanym przez strzałkę na fot.. Fot. - -

7 DANE TECHNICZNE Parametr smartars 00 pro Znamionowy prąd cieplny I th =I n A 0 Napięcie znamionowe U n V 90 Kategoria użytkowania - AC-B AC-B Napięcie łączeniowe U e V Znamionowy prąd łączeniowy I e A 0 Znamionowy prąd zwarciowy 90 V 0 ka załączalny umowny 00 V 00 Znamionowy prąd zwarciowy 90 V 0 ka umowny wytrzymywany 00 V 00 Znamionowe napięcie izolacji U i V 000 Znamionowe napięcie udarowe wytrzymywane U imp. kv Częstotliwość znamionowa Hz 0-0 Trwałość mechaniczna c.p. 00 Trwałość łączeniowa c.ł. 00 Stopień ochrony IP IP 0 Wielkość wkładek topikowych - 00 Moduł kontroli stanu wkładek bezpiecznikowych - Schemat podłączenia UWAGA: Złącza sygnalizacyjne są spolaryzowane! ) W stanie normalnym prąd płynie od złącza NC do COM. ) W stanie awarii/rozłączenia wkładki prąd płynie od złącza NO do COM. Maksymalna obciążalność złącza: 0V DC 00mA. Podłączenie przewodu neutralnego jest niezbędne do pracy modułu. ) wkładki bezpiecznikowe zainstalowane i sprawne ) wkładki bezpiecznikowe nie przewodzą Złącze NO-COM nie przewodzi. Złącze NC-COM przewodzi. Złącze NO-COM przewodzi. Złącze NC-COM nie przewodzi. * W przypadku otwarcia rozłącznika obwód pomiarowy jest odłączany od strony zacisków odpływowych, aby zachować odpowiednią izolacyjność. - -

8 Opis gniazda Nr. Oznaczenie Funkcja, N Przyłącze neutralne instalacji trójfazowej, NO Zacisk złącza normalnie otwartego, COM Zacisk wspólny złącz sygnalizacyjnych, NC Zacisk złącza normalnie zamkniętego Tabela sygnałów optycznych Stan urządzenia Bezpieczniki sprawne Bezpieczniki niesprawne/rozłączone Obecność napięcia na zacisku odpływowym przy niesprawnym bezpieczniku Stan przejściowy Sygnał LED Zielony Czerwony ciągły Czerwony pulsacyjny Pomarańczowy Wybrane przykłady podłączenia Warianty podłączenia wielu modułów kontroli stanu wkładek SMWARS z jednym wejściem sygnalizacyjnym sterownika ) NC-C NO-NC-E NO-C N(GND) Awaria wkładki spowoduje pojawienie się napięcia + V na wejściu sygnalizacyjnym sterownika (Enea). Zasilacz V Wejście sygnalizacyjne COM Sterownik ) NC-C NO-NC-E NO-C N(GND) Awaria wkładki spowoduje zanik napięcia + V na wejściu sygnalizacyjnym sterownika. Zasilacz V Wejście sygnalizacyjne COM Sterownik UWAGA! Ze względów bezpieczeństwa zaleca się stosowanie narzędzi izolowanych. POSTĘPOWANIE Z WYROBEM ZUŻYTYM Rozłączniki izolacyjne bezpiecznikowe typu smartars pro produkowane są z zastosowaniem materiałów i technologii, które nie stanowią zagrożenia dla środowiska naturalnego. Należy postępować według obowiązujących przepisów o ochronie środowiska. Zużyty wyrób rozmontoważ, oddzielić części metalowe od części z tworzyw sztucznych. Części metalowe, nienadające się do dalszego użycia, posegregować na metale kolorowe oraz pozostałe i przekazać na złom. Części z tworzyw sztucznych podlegających recyklingowi należy przekazać do odpowiednich firm zajmujących się recyklingiem. Części z tworzyw sztucznych niepodlegających recyklingowi należy przekazać do odpowiednich firm zajmujących się utylizacją. Opakowanie kartonowe oraz torebki foliowe podlegają recyklingowi, należy przekazać je do odpowienich firm zajmujących się recyklingiem. W razie wątpliwości należy kontaktować się z producentem. WARUNKI TRANSPORTU I MAGAZYNOWANIA Magazynowanie w opakowaniach fabrycznych, w pomieszczeniach suchych o czystycz o temperaturze powyżej - C i wilgotności względnej nie większej niż 0% przy temperaturze + C. Przy najwyższej temperaturze +0 C wilgotność względna powietrza nie powinna być większa niż 0%. I.PL. 00/0 - -
