1 SECTOS NXB Napowietrzny rozłącznik w izolacji gazu SF

2 Opis Informacje podstawowe NXB jest nowym rozłącznikiem w izolacji SF 6, który ma zdolność załączania na zwarcie. Dostosowany jest zarówno do konwencjonalnych linii napowietrznych, jak i do linii napowietrznych z przewodami izolowanymi; jest specjalnie zaprojektowany do stosowania w nowoczesnych sieciach z automatycznymi systemami dystrybucji. NXB oferuje niezawodne działanie nawet w najbardziej niedogodnych warunkach klimatycznych, np. przy dużym zasoleniu powietrza, zanieczyszczeniach wywołujących korozję oraz śniegu i lodzie. Konstrukcja rozłącznika Trójfazowy rozłącznik jest zamontowany wewnątrz hermetycznie zamkniętej, nierdzewnej obudowy, wypełnionej gazem SF 6. Obudowa jest skonstruowana specjalnie tak, aby gwarantować bezpieczeństwo obsługi, nawet podczas wewnętrznych zwarć łukowych ( między innymi nie pozwala gorącym gazom uciec na zewnątrz). Niezależny mechanizm sprężynowy gwarantuje utrzymywanie właściwej szybkości zamykania i otwierania rozłącznika. NXB jest dostarczany standardowo ze wskaźnikiem właściwej gęstości gazu, dając tym samym maksimum bezpieczeństwa, kiedy rozłącznik używany jest jako punkt izolacyjny w linii. Konfiguracja Montaż Rozłącznik przystosowany jest do montażu poziomego, zarówno pod jak i nad przewodami. Sterowanie Rozłączniki mogą być sterowane ręcznie lub mogą być dostarczone z wbudowanym napędem elektrycznym, sterowanym zdalnie i/lub lokalnie. Napęd elektryczny może być łatwo zamontowany w miejsce napędu ręcznego. Zarówno zadziałania ręcznego, jak i zamknięcia mechanicznego ( jeżeli jest wbudowane ) dokonuje się drążkiem izolacyjnym z poziomu gruntu. Wskaźnik położenia NXB dostarczany jest z odblaskowym wskaźnikiem położenia, który jest bezpośrednio dołączony do wału rozłącznika dając przez to czyste i jednoznaczne wskazanie jego pozycji. Kiedy jest wymagane mechaniczne zamknięcie rozłącznika stosuje się dodatkowy wskaźnik zamknięcia, który widać ponad wskaźnikami pozycji. Łączniki wskaźników pozycji rozłącznika są bezpośrednio przyłączone do jego wału i przy sterowaniu zdalnym podają pozycję rozłącznika poprzez urządzenia sterujące do systemu dyspozytorskiego. NXB może działać w dwóch włączony i wyłączony (ON OFF) lub w trzech włączony, wyłączony i uziemiony ( ON OFF EARTH ) pozycjach. Kiedy wymagane jest uziemienie linii, rozłącznik wyposażony jest na jednej ze stron w urządzenie uziemiające. Obydwa typy mogą być wyposażone w: - napęd elektryczny i ręczny, - tylko napęd elektryczny, - tylko napęd ręczny. Uziemiać można tylko napędem ręcznym. Rozłączniki mogą być dostarczone z opcjonalną możliwością mechanicznego zamknięcia i odłączenia zasilania w pozycji otwartej (OFF) i zamkniętej (ON).

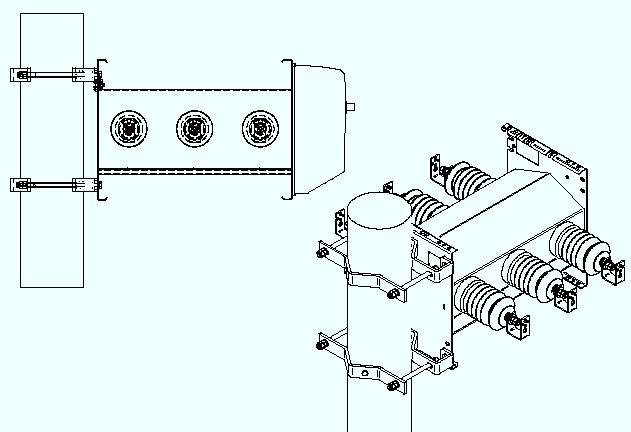

3 Zdalne sterowanie NXB jest dostarczany łącznie z nierdzewną skrzynką sterującą o stopniu ochrony IP54 i zawierającą: - akumulator 24 VDC i zasilacz - przełącznik sterowania lokalnie/zdalnie - urządzenie dozoru akumulatora - urządzenie zdalnego sterowania (w standardzie określonym przez Klienta ) - wskaźnik zwarcia doziemnego Izolatory NXB mogą być dostarczane z napowietrznymi izolatorami przepustowymi wykonanymi z odlewów żywicznych lub gumy silikonowej. Obydwa typy izolatorów przystosowane są do standardowych zacisków kabli. Szeroki zakres przekładników prądowych, odpowiednich do zabezpieczania przed przeciążeniem linii i zwarciami, jest możliwy do zamontowania wokół izolatorów przepustowych. Zintegrowana płyta montażowa pozwala na zamontowanie większości standardowych ograniczników przepięć. Opcje dodatkowe ABB zaprojektowało i wyprodukowało ograniczniki przepięć wykonane z gumy silikonowej, które dają kompletne rozwiązanie aplikacji rozłącznika słupowego. Instalacja nad belką wsporczą Instalacja pod belką wsporczą

4 Badania typu: Rozłączniki spełniają wymagania normy IEC (1983) i IEC 129 (1984) Dane znamionowe: J.M. NXB 12 NXB 17,5 NXB 24 Napięcie znamionowe 12 17,5 24 Napięcie probiercze udarowe piorunowe wytrzymywane: - do ziemi i między biegunami - przerwy biegunowej bezpiecznej Napięcie probiercze wytrzymywane o częstotliwości sieciowej: - do ziemi i między biegunami - przerwy biegunowej bezpiecznej Prąd znamionowy ciągły A Prąd znamionowy wyłączalny w obwodzie o małej indukcyjności ( 100 cykli załączania i wyłaczania ) A Prąd znamionowy zwarciowy wytrzymywany 3-sekundowy ka 12,5 12,5 12,5 Prąd znamionowy załączalny zwarciowy dla 10 operacji załączenia ka 31,5 31,5 31,5 Prąd znamionowy wyłączalny ładowania linii napowietrznych A 1,5 1,5 1,5 Prąd znamionowy wyłączalny ładowania kabla A Stopień ochrony (obudowa silnika) IPX7 IPX7 IPX7 Droga upływu izolatora: - guma silikonowa - odlew żywiczny mm mm Waga kg

5 Wykresy trwałości łączeniowej rozłączników NXB: a) prądy zwarciowe b) prądy znamionowe
