1 Zakład Obsługi Energetyki Sp. z o.o. ul. S. Kuropatwińskiej 16, PL Zgierz tel.: fax: zoen@zoen.pl ROZŁĄCZNIKI NAPOWIETRZNE DLA LINII DWUTOROWYCH

2 ROZŁĄCZNIKI NAPOWIETRZNE DLA LINII DWUTOROWYCH Zewnętrzne rozłączniki dla podwójnych linii Rozłączniki typu i przeznaczone są do stosowania w podwójnych liniach. Mogą być stosowane w liniach z izolowanymi i z gołymi przewodami. Umożliwiają uzupełnienie projektów linii zewnętrznych o jednostronnym i dwustronnym profilu w wysoce niezawodny łącznik umożliwiający zachowanie konfiguracji linii na całej jej długości, a więc także w miejscu łączenia. Konstrukcja rozłączników oparta jest na sprawdzonych w praktyce konstrukcjach łączników typu Fla 15/60 i Fla 15/97. Posiadają konstrukcję zespołu trzech jednobiegunowych jednostek umieszczonych na konstrukcji nośnej przeznaczonej do montażu na betonowych lub kratowych słupach. Rozłączniki mogą być sterowane ręcznie lub mechanicznie (napędem elektrycznym). Zalety tych napędów zostały sprawdzone w praktyce. Rozłączniki spełniają wymagania norm: EN , EN A1, EN Zastosowane izolatory podporowe spełniają wymagania dla obszaru o stopniu zanieczyszczenia IV. Prosta i zwarta konstrukcja tych przyrządów sprawdziła się w rejonach charakteryzujących się różnymi warunkami klimatycznymi. Spawana rama podstawy wykonana jest z profili stalowych i profilowanej blachy. Powierzchnia podstawy zabezpieczona jest przed korozją za pomocą cynkowania ogniowego. Za pomocą cynkowania ogniowego zabezpieczone są także sworznie wyłączników osadzonych w łożyskach z brązu oraz wszystkie pozostałe stalowe części włącznie z zawiesiami. Proces łączenia w rozłącznikach Fla 15/60 D przebiega w szczelnie zamkniętej komorze gaszenia wypełnionej olejem transformatorowym SHELL DIALA D lub ulegającym biodegradacji olejem transformatorowym SHELL FLUID Rozłączniki Fla 15/97 wyposażone są w komory próżniowe gaszenia łuku. Żadne produkty spalania nie są wydalane do otaczającego powierza. Dlatego też rozłączniki te spełniają najsurowsze wymagania ekologiczne. Wszystkie części rozłączników przeznaczone do przewodzenia prądu elektrycznego wykonane są z posrebrzonej galwanicznie elektrolitycznej miedzi. Przekroje części przewodzących prąd elektryczny posiadają odpowiednie wymiary geometryczne. Właściwe dobrane naciski sprężyn dociskowych wykonanych ze stali nierdzewnych tworzą właściwe warunki do bezawaryjnego łączenia nawet po wieloletnim użytkowaniu rozłącznika w ekstremalnych warunkach użytkowania oraz przy występującym szronie. Rozłączniki dostarczane są z izolatorami wykonanymi z żywicy epoksydowej. Rozłączniki mogą być wyposażone w obudowane wyłączniki pomocnicze (stopień ochrony obudowy IP 65) umieszczone bezpośrednio na przyrządzie, co, w przypadku stosowania zdalnego sterowania, zapewnia niezawodną sygnalizację załączenia i wyłączenia. Zwarciowe właściwości łączników są dotrzymywane z wielką rezerwą. Sprawdzona w praktyce konstrukcja rozłączników, jakość stosowanych materiałów oraz staranność wykonania zapewnia niskie koszty użytkowania i konserwacji. Zakład Obsługi Energetyki Sp. z o.o. 2

3 ROZŁĄCZNIKI NAPOWIETRZNE DLA LINII DWUTOROWYCH W normalnych warunkach użytkowania rozłączniki nie wymagają konserwacji w okresie dziesięciu lat. Warunki techniczne Fla15/60 D Fla15/97 D Napięcie znamionowe kv Prąd znamionowy A Prąd znamionowy krótkotrwały wytrzymywany ka Znamionowy czas zwarcia s 1 1 Prąd znamionowy szczytowy wytrzymywany ka Znamionowy prąd łączenia ka Prąd znamionowy wyłączeniowy obwodu o A małej indukcyjności Prąd znamionowy wyłączeniowy ładowania A kabli Prąd znamionowy wyłączeniowy zwarcia A doziemnego Trwałość mechaniczna CO Wartości maksymalnych napięć napięcie znamionowe kv 25 znamionowe jednominutowe krótkotrwałe maksymalne napięcie przemienne o przemysłowych częstotliwościach w suchych i deszczowych warunkach w stosunku do ziemi i między biegunami kv 50 w odłączanej ścieżce kv 60 znamionowe maksymalne napięcie przy impulsie atmosferycznym, w stosunku do ziemi i między biegunami kv 125 w odłączanej ścieżce kv 145 Zakład Obsługi Energetyki Sp. z o.o. 3

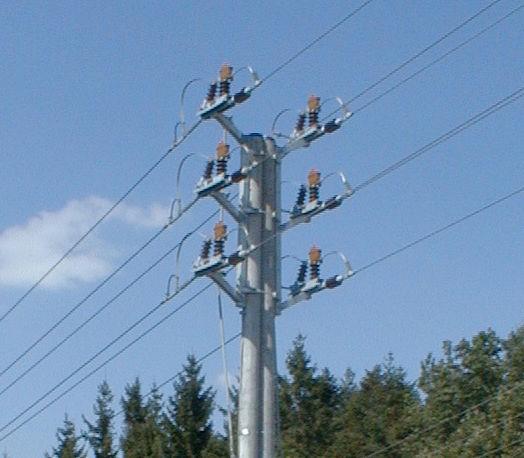

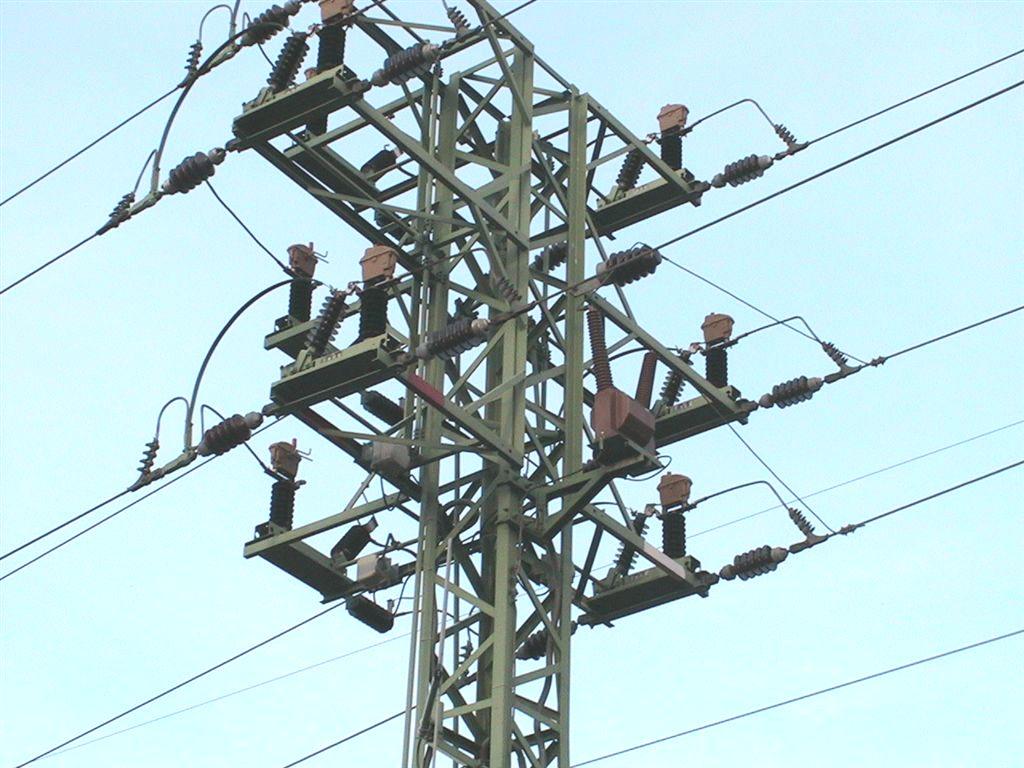

4 Rozłączniki Napowietrzne Dla Linii Dwutorowych Pojedynczy układ pionowy na słupie P2o12/12 E Podwójny układ pionowy na słupie P2o12/12 E Aplikacje na słupach kratowych Zakład Obsługi Energetyki Sp. z o.o. 4

5 Rozłączniki Napowietrzne Dla Linii Dwutorowych Zakład Obsługi Energetyki Sp. z o.o. 5

6 Rozłączniki Napowietrzne Dla Linii Dwutorowych Wszelkie pytania prosimy kierować Zakład Obsługi Energetyki Sp. z o.o. ul. S. Kuropatwińskiej Zgierz fax Dział Sprzedaży Internet zoen@zoen.pl UWAGA: Producent zastrzega sobie możliwość wprowadzania zmian nie ujętych w niniejszej instrukcji, a wynikających z postępu technicznego. Zakład Obsługi Energetyki Sp. z o.o. 6
