1 Rzeszów, ul. Słowackiego 20, tel fax TABLICE I SZAFY ROZDZIELCZO-STEROWNICZE w OBUDOWACH o II STOPNIU IZOLACJI WYDANIE II Rzeszów, luty 2002

2 Spis treści Nr karty 1. Złącza kablowe ZK Złącza kablowe ZK Złącza kablowe ZK Złącza kablowe ZK Zestawy rozdzielczo-pomiarowe ZP3/p, ZP2/p 5 6. Zestawy rozdzielczo-pomiarowe ZP3/b, ZP2/b 6 7. Zestawy rozdzielczo-pomiarowe ZP1/b 6A 8. Urządzenia SZR 7 9. Szafy kablowe Szafa oświetlenia ulic RZE-10P/PB Szafa oświetlenia ulic słupowa SSO-3(1) Rozdzielnice SRI Szafy oświetlenia ulic 12

3 Złącze kablowe ZK1/a Karta Nr 1 DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji -500V 3. Maksymalny prąd ciągły - 400A 4. Stopień ochrony - IP43 5. Temperatura otoczenia -25 O C +40 O C 6. Typ obudowy wersja 1 - OSZ40x60 wersja 2 - Z1/ Wymiary zewnętrzne /szer.x wys.x głęb./ - 400x600x245mm - wersja 1 400x615x250mm wersja 2 ZASTOSOWANIE: Złącza kablowe ZK1/a są przeznaczone do połączeń instalacji wnętrzowej budynku z zewnętrzną siecią kablową niskiego napięcia. Złącze umożliwia połączenie jednego kabla zasilającego INSTALOWANIE: Wewnątrz budynku lub w warunkach napowietrznych, jako wnękowe, naścienne, lub wolnostojące na fundamencie. UWAGA: Standardowo skrzynka posiada aparaty zabezpieczające w zależności od typu A określonego przez zamawiającego (patrz tabela ) Złącze kablowe ZK1/b DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 500V 3. Maksymalny prąd ciągły - 250A 4. Stopień ochrony - IP43 5. Temperatura otoczenia O C +40 O C 6. Typ obudowy wersja 1 - OSZ40x60 wersja 2 - Z1/ Wymiary zewnętrzne /szer.x wys.x głęb./ - wersja 1-400x600x245mm - wersja 2-400x615x250mm ZASTOSOWANIE: Złącza kablowe ZK1/b są przeznaczone do połączeń instalacji wnętrzowej budynku z zewnętrzną siecią kablową niskiego napięcia. Złącze umożliwia połączenie dwóch kabli zasilajacych. INSTALOWANIE: Wewnątrz budynku lub w warunkach napowietrznych, jako wnękowe, naścienne, lub wolnostojące na fundamencie. UWAGA: Standardowo skrzynka posiada aparaty zabezpieczające w zależności od typu A określonego przez zamawiającego (patrz tabela ) ELEKTROMONTAŻ RZESZÓW S.A. 3

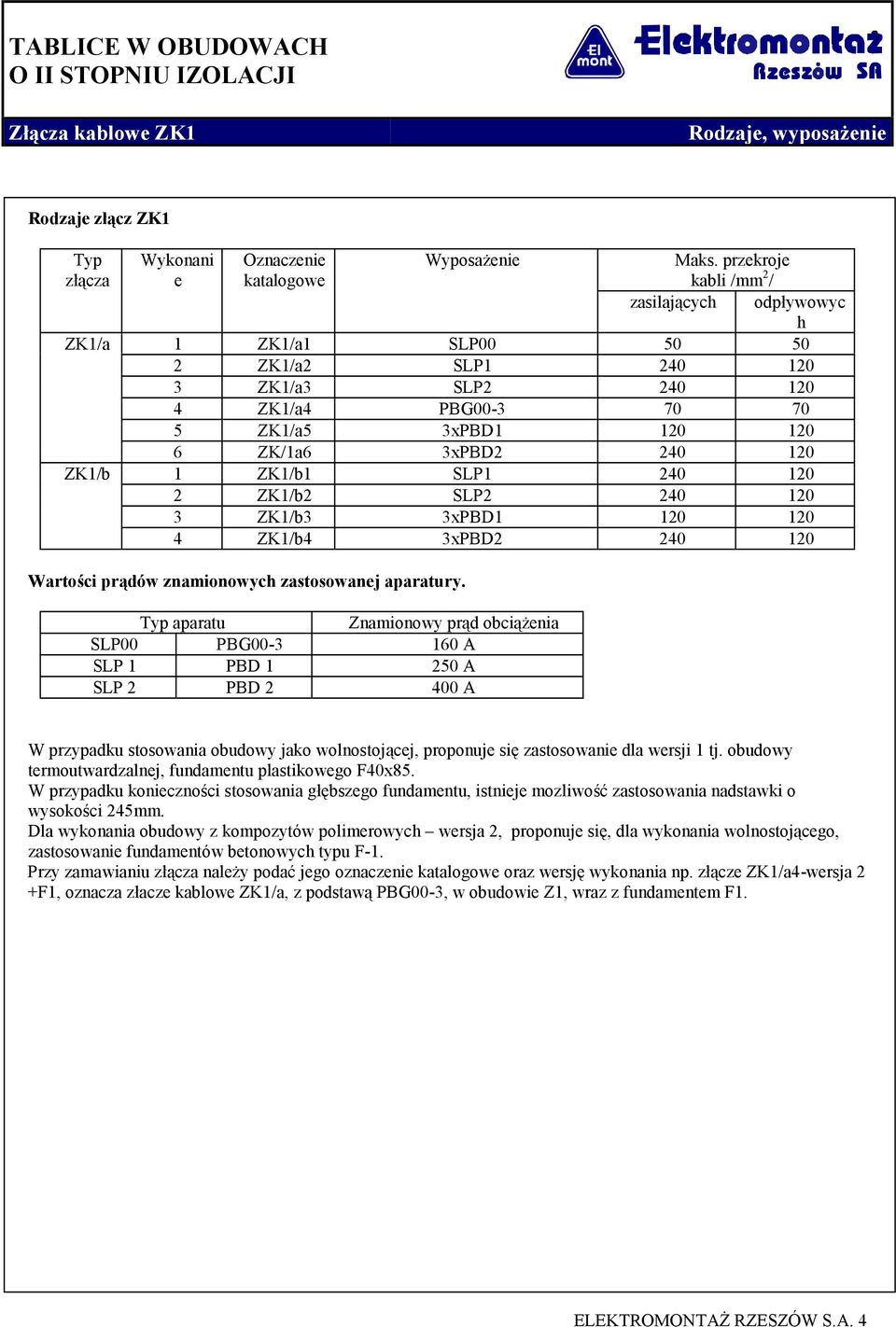

4 Złącza kablowe ZK1 Rodzaje, wyposażenie Rodzaje złącz ZK1 Typ złącza Wykonani e Oznaczenie katalogowe Wyposażenie Maks. przekroje kabli /mm 2 / zasilających odpływowyc h ZK1/a 1 ZK1/a1 SLP ZK1/a2 SLP ZK1/a3 SLP ZK1/a4 PBG ZK1/a5 3xPBD ZK/1a6 3xPBD ZK1/b 1 ZK1/b1 SLP ZK1/b2 SLP ZK1/b3 3xPBD ZK1/b4 3xPBD Wartości prądów znamionowych zastosowanej aparatury. Typ aparatu Znamionowy prąd obciążenia SLP00 PBG A SLP 1 PBD A SLP 2 PBD A W przypadku stosowania obudowy jako wolnostojącej, proponuje się zastosowanie dla wersji 1 tj. obudowy termoutwardzalnej, fundamentu plastikowego F40x85. W przypadku konieczności stosowania głębszego fundamentu, istnieje mozliwość zastosowania nadstawki o wysokości 245mm. Dla wykonania obudowy z kompozytów polimerowych wersja 2, proponuje się, dla wykonania wolnostojącego, zastosowanie fundamentów betonowych typu F-1. Przy zamawianiu złącza należy podać jego oznaczenie katalogowe oraz wersję wykonania np. złącze ZK1/a4-wersja 2 +F1, oznacza złacze kablowe ZK1/a, z podstawą PBG00-3, w obudowie Z1, wraz z fundamentem F1. ELEKTROMONTAŻ RZESZÓW S.A. 4

5 Złącze kablowe ZK2/a d Karta Nr 2 DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 500V 3. Maksymalny prąd ciągły - 400A 4. Stopień ochrony - IP43 5. Temperatura otoczenia O C +40 O C 6. Typ obudowy wersja 1 - OSZ53x60 wersja 2 - Z2/ Wymiary zewnętrzne /szer.x wys.x głęb./ wersja 1-530x600x245mm wersja 2-600x615x250mm ZASTOSOWANIE: Złącza kablowe ZK2 są przeznaczone do podłączeń instalacji wnętrzowej budynku z zewnętrzną siecią kablową niskiego napięcia. Złącze umożliwia podłączenie dwóch kabli zasilających i dwóch odbiorów. INSTALOWANIE: Wewnątrz budynku lub w warunkach napowietrznych (pod osłoną daszka), jako wnękowe, naścienne, lub wolnostojące na fundamencie plastikowym ( wersja 1) lub betonowym ( wersja 2). UWAGA: Standardowo skrzynka posiada aparaty zabezpieczające w zależności od typu A i B określonego przez zamawiającego (patrz tabela ) ELEKTROMONTAŻ RZESZÓW S.A. 5

6 Złącza kablowe ZK2a d Rodzaje, wyposażenie Rodzaje złącz ZK2 Typ Wykonanie złącza Oznaczenie katalogowe Wyposażenie Maks. przekroje kabli /mm 2 / A B C zasilających Odpływowych ZK2/a 1 ZK2/a1 SLP00 SLP ZK2/a2 3xPBD2 3xPBD ZK2/a3 3xPBD1 3xPBD ZK2/b 1 ZK2/b1 SLP1 SLP ZK2/b2 3xPBD2 3xPBD ZK2/b3 3xPBD1 3xPBD ZK2/c 1 ZK2/c1 SLP1 SLP ZK2/c2 3xPBD2 3xPBD ZK2/c3 3xPBD1 3xPBD ZK2/d 1 ZK2/d1 SLP1 SLP ZK2/d2 3xPBD2 3xPBD ZK2/d3 3xPBD1 3xPBD Wartości prądów znamionowych zastosowanej aparatury. Typ aparatu Znamionowy prąd obciążenia SLP00 160A SLP 1 PBD A SLP 2 PBD A W przypadku stosowania obudowy wykonanej z tworzyw termoutwardzalnych wersja 1, jako wolnostojącej, zaleca się stosowanie fundamentu z tworzywa sztucznego, typu F53x85. W przypadku konieczności stosowania głębszego fundamentu można zastosować nadstawkę o wysokości 245mm. Przy wykonaniu obudowy z kompozytów polimerowych wersja 2, dla wykonania wolnostojącego, proponuje się stosowanie fundamentów betonowych typu F2. Przy zamawianiu złącza należy podać jego oznaczenie katalogowe oraz wersję wykonania. ELEKTROMONTAŻ RZESZÓW S.A. 6

7 Złącze kablowe ZK3/a e Karta Nr 3 DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 500V 3. Maksymalny prąd ciągły - 400A 4. Stopień ochrony - IP43 5. Temperatura otoczenia O C +40 O C 6. Typ obudowy wersja 1 - OSZ80x60 (OSZ80x80) wersja 2 - Z3/120 (Z3/240) 7. Wymiary zewnętrzne /szer.x wys.x głęb./ wersja 1-800x600(800)x245mm wersja 2-850x615(815)x250 ZASTOSOWANIE: Złącza kablowe ZK3/a-e są przeznaczone do podłączeń instalacji wnętrzowej budynku z zewnętrzną siecią kablową niskiego napięcia. Złącze umożliwia podłączenie dwóch kabli zasilających i sekcjonowanie sieci kablowej. INSTALOWANIE: Wewnątrz budynku lub w warunkach napowietrznych, jako wnękowe, naścienne, lub wolnostojące na fundamencie. UWAGA: Standardowe złącze posiada aparaty zabezpieczające w zależności od typu A, B i C określonego przez zamawiającego (patrz tabela ) Złącza zainstalowane w warunkach napowietrznych są wyposażone w daszki ochronne. ELEKTROMONTAŻ RZESZÓW S.A. 7

8 Złącza kablowe ZK3/a e Rodzaje, wyposażenie Rodzaje złącz ZK3 Typ Wykonanie złącza Oznaczenie katalogowe Wyposażenie Maks. przekroje kabli /mm 2 / A B C zasilających odpływowych ZK3/a 1 ZK3/a1 SLP1 SLP00 SLP ZK3/a2 3xPBD2 3xPBD1 3xPBD ZK3/a3 3xPBD1 PBG00-3 3xPBD ZK3/b 1 ZK3/b1 SLP1 SLP2 SLP ZK3/b2 3xPBD1 3xPBD2 3xPBD ZK3/b3 PBG00-3 3xPBD1 PBG ZK3/c 1 ZK3/c1 SLP1 SLP1 SLP ZK3/c2 3xPBD2 3xPBD2 3xPBD ZK3/d 1 ZK3/d1 SLP00 SLP1 SLP ZK3/d2 3xPBD1 3xPBD2 3xPBD ZK3/e 1 ZK3/e1 SLP00 SLP1 SLP ZK3/e2 3xPBD1 3xPBD2 3xPBD Wartości prądów znamionowych zastosowanej aparatury. Typ aparatu Znamionowy prąd obciążenia SLP00 PBG A SLP 1 PBD A SLP 2 PBD A W przypadku stosowania obudowy wykonanej z tworzyw termoutwardzalnych wersja 1, jako wolnostojącej, proponuje się stosowanie fundamentu z tworzywa sztucznego, typu F80x83. W celu wydłużenia fundamentu można stosować nadstawkę w wysokości 245 mm, typu K-N 80x26. Przy stosowaniu obudowy z kompozytów polimerowych wersja 2, dla wykonania wolnostojącego, proponuje się stosowanie fundamentów betonowych typu F-3. Dla bardzo dużych przekrojów kabli, celowym jest zwiększenie wysokości obudów. Należy to każdorazowo uzgadniać z wykonawcą jako wykonanie nietypowe. Przy zamawianiu złącz ZK-3, należy podawać jego oznaczenie katalogowe oraz wersję wykonania np. ZK3/a1 wersja 1+F80x83 oznacza złącze ZK3/a z wyposażeniem wg. tabeli, w obudowie OSZ80x60 z fundamentem plastikowym F80x83. ELEKTROMONTAŻ RZESZÓW S.A. 8

9 Złącze kablowe ZK4 Karta Nr 4 DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 500V 3. Maksymalny prąd ciągły - 400A 4. Stopień ochrony - IP43 5. Temperatura otoczenia O C +40 O C 6. Typ obudowy wersja 1 - OSZ80x60 wersja 2 - Z3/ Wymiary zewnętrzne /szer.x wys.x głęb./ wersja 1 800x600x245mm wersja 2 850x615x250mm ZASTOSOWANIE: Złącza kablowe ZK4 są przeznaczone do podłączeń instalacji wnętrzowej budynku z zewnętrzną siecią kablową niskiego napięcia. Złącza umożliwiają podłączenie dwóch obwodów zasilających i do 6 szt.obwodów odbiorczych do 63A. INSTALOWANIE: Wewnątrz budynku lub w warunkach napowietrznych, jako wnękowe, naścienne, lub wolnostojące na fundamencie. UWAGA Złącze posiada aparaty zabezpieczające w zależności od typu A, B lub C określonego przez zamawiającego (patrz tabela ) Złącza zainstalowane w warunkach napowietrznych są wyposażone w daszki ochronne. ELEKTROMONTAŻ RZESZÓW S.A. 9

10 Złącza kablowe ZK4 Rodzaje, wyposażenie Rodzaje złącz ZK4 Typ złącza Wykonanie Oznaczenie katalogowe Wyposażenie Maks. przekroje kabli /mm 2 / A B C zasilających odpływowych ZK4/a 1 ZK4/a1/6 3xPBD1 3xPBD1 6x3xBiGs ZK4/a2/6 3xPBD1 3xPBD1 6x3xBiGs ZK4/b 1 ZK4/b1/4 3xPBD2 3xPBD2 4x3xBiGs ZK4/b2/4 3xPBD2 3xPBD2 4x3xBiGs Wartości prądów znamionowych zastosowanej aparatury. Typ aparatu Znamionowy prąd obciążenia Bi-GS 25A 25 A Bi-GS 63A 63 A SLP00 PBG A SLP 1 PBD A SLP 2 PBD A W przypadku stosowania obudowy wykonanej z tworzyw termoutwardzalnych wersja 1, jako wolnostojącej, proponuje się stosowanie fundamentu z tworzywa sztucznego, typu F80x83. W celu wydłużenia fundamentu można stosować nadstawkę w wysokości 245 mm, typu K-N 80x26. Przy stosowaniu obudowy z kompozytów polimerowych wersja 2, dla wykonania wolnostojącego, proponuje się stosowanie fundamentu betonowego F-3. Przy zamawianiu należy podawać oznaczenie katalogowe (tabela) oraz wersję wykonania. ELEKTROMONTAŻ RZESZÓW S.A. 10

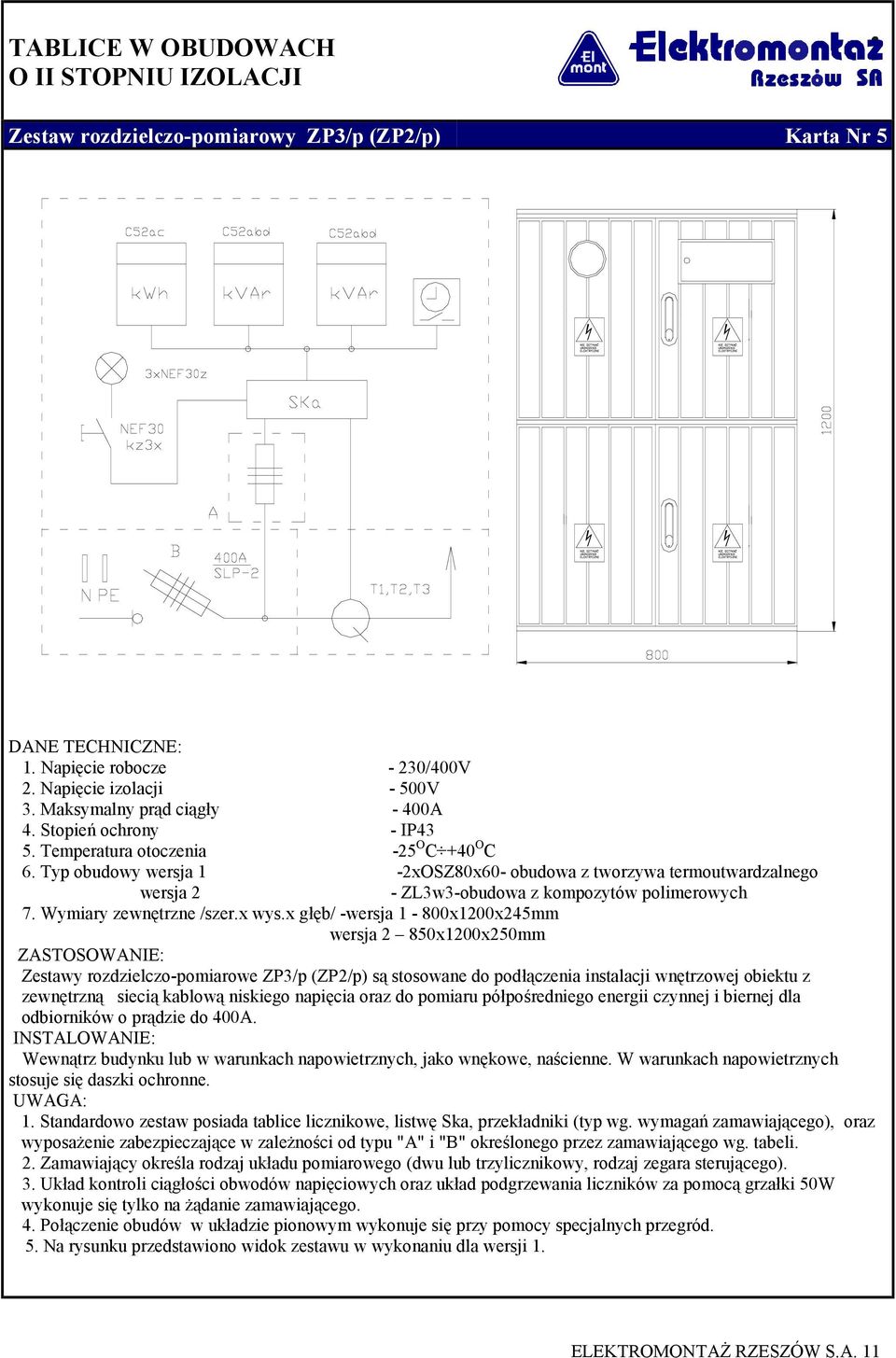

11 Zestaw rozdzielczo-pomiarowy ZP3/p (ZP2/p) Karta Nr 5 DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 500V 3. Maksymalny prąd ciągły - 400A 4. Stopień ochrony - IP43 5. Temperatura otoczenia -25 O C +40 O C 6. Typ obudowy wersja 1-2xOSZ80x60- obudowa z tworzywa termoutwardzalnego wersja 2 - ZL3w3-obudowa z kompozytów polimerowych 7. Wymiary zewnętrzne /szer.x wys.x głęb/ -wersja 1-800x1200x245mm wersja 2 850x1200x250mm ZASTOSOWANIE: Zestawy rozdzielczo-pomiarowe ZP3/p (ZP2/p) są stosowane do podłączenia instalacji wnętrzowej obiektu z zewnętrzną siecią kablową niskiego napięcia oraz do pomiaru półpośredniego energii czynnej i biernej dla odbiorników o prądzie do 400A. INSTALOWANIE: Wewnątrz budynku lub w warunkach napowietrznych, jako wnękowe, naścienne. W warunkach napowietrznych stosuje się daszki ochronne. UWAGA: 1. Standardowo zestaw posiada tablice licznikowe, listwę Ska, przekładniki (typ wg. wymagań zamawiającego), oraz wyposażenie zabezpieczające w zależności od typu "A" i "B" określonego przez zamawiającego wg. tabeli. 2. Zamawiający określa rodzaj układu pomiarowego (dwu lub trzylicznikowy, rodzaj zegara sterującego). 3. Układ kontroli ciągłości obwodów napięciowych oraz układ podgrzewania liczników za pomocą grzałki 50W wykonuje się tylko na żądanie zamawiającego. 4. Połączenie obudów w układzie pionowym wykonuje się przy pomocy specjalnych przegród. 5. Na rysunku przedstawiono widok zestawu w wykonaniu dla wersji 1. ELEKTROMONTAŻ RZESZÓW S.A. 11

12 Zestaw rozdzielczo-pomiarowy ZP3/p, (ZP2/p) Rodzaje, wyposażenie Rodzaje zestawów rozdzielczych Typ zestawu Wykonanie Oznaczenie katalogowe Wyposażenie Max. przekroje kabli [mm 2 ] A B zasilających odpływowych ZP/3p 11 ZP/3p/11 BiOGo3x25+0 SLP ZP/3p/12 BiOGo3x25+0 SLP ZP/3p/13 BiOGo3x25+0 3xPBD1(2) ZP/3p/21 3xS301B6+S4 SLP ZP/3p/22 3xS301B6+S4 SLP ZP/3p/23 3xS301B6+S4 3xPBD1(2) 120(240) 120(240) ZP/2p 11 ZP/2p/11 BiOGo3x25+0 SLP ZP/2p/12 BiOGo3x25+0 SLP ZP/2p/13 BiOGo3x25+0 3xPBD1(2) 120(240) `120(240) 21 ZP/2p/21 3xS301B6+S4 SLP ZP/2p/22 3xS301B6+S4 SLP ZP/2p/23 3xS301B6+S4 3xPBD1(2) 120(240) 120(240) UWAGA: W przypadku zestawu wykonywanego bez aparatu B w oznaczeniu katalogowym na ostatniej pozycji występuje cyfra 0. Cyfra 2 lub 3 w oznaczeniu typu oznacza ilość liczników. W części pomiarowej zestawu, dla obudów termoutwardzalnych wersja 1, istnieje możliwość zamontowania okienek wziernikowych, przeźroczystych, okrągłych lub drzwiczek rewizyjnych o wymiarach 270x150mm. Drzwiczki rewizyjne zamykane są zamkiem patentowym. Dla wersji 2 istnieje możliwość wykonania, na życzenie odbiorcy, okrągłych otworów wziernikowych Wartości prądów znamionowych zastosowanej aparatury. Typ aparatu Znamionowy prąd obciążenia NT-00 (RP-00) 160A SLP 1 PBD A SLP 2 PBD A W przypadku stosowania obudowy wykonanej z tworzyw termoutwardzalnych wersja 1, wolnostojącej, proponuje się stosowanie fundamentu z tworzywa sztucznego typu F80x55. W celu wydłużenia fundamentu stosować należy nadstawkę typu K-N-80x26, o wysokości 245mm. Przy stosowaniu obudowy z kompozytów polimerowych- wersja 2, dla wykonania wolnostojącego, proponuje się stosowanie fundamentu betonowego F-3. Przy zamawianiu należy podawać oznaczenie katalogowe (tabela) oraz wersję wykonania. ELEKTROMONTAŻ RZESZÓW S.A. 12

13 Zestaw rozdzielczo-pomiarowy ZP3/b, (ZP2/b) Karta Nr 6 DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 500V 3. Maksymalny prąd ciągły - 400A 4. Stopień ochrony - IP43 5. Temperatura otoczenia -25 O C +40 O C 6. Typ obudowy: wersja 1-2xOSZ80x60- obudowa termoutwardzalna wersja 2 ZL3w1 obudowa z kompozytów polimerowych. 7. Wymiary zewnętrzne /szer.x wys.x głęb/: wersja 1-800x1200x245mm wersja 2 850x1200x250mm ZASTOSOWANIE: Zestawy rozdzielczo-pomiarowe ZP3(2)/b są stosowane do podłączenia instalacji wnętrzowej obiektu z zewnętrzną siecią kablową niskiego napięcia oraz do pomiaru bezpośredniego energii czynnej dla trzech (dwóch) odbiorców. INSTALOWANIE: Wewnątrz budynku lub w warunkach napowietrznych, jako wnękowe, naścienne. W warunkach napowietrznych stosujemy daszki ochronne. UWAGA: 1. Standardowo zestaw posiada 3 tablice licznikowe, oraz wyposażenie zabezpieczające w zależności od typu "A" i "B" określonego przez zamawiającego wg. tabeli. 2. Listwy zaciskowe LZ35mm 2 na wyjściu z liczników montuje się na życzenie zamawiającego. 3. Na życzenie zamawiającego może być zamontowany układ do podgrzewania liczników grzałką 50W. 4. Okrągłe otwory wziernikowe montuje się wyłącznie na życzenie odbiorcy. 5. Na rysunku przedstawiono widok obudowy z tworzyw termoutwardzalnych wersja 1 ELEKTROMONTAŻ RZESZÓW S.A. 13

14 Zestaw rozdzielczo-pomiarowy ZP3/b, (ZP2/b) Rodzaje, wyposażenie Rodzaje zestawów rozdzielczych Typ Wykonanie Oznaczenie zestawu katalogowe Wyposażenie Max. przekroje kabli [mm 2 ] A B zasilających odpływowych ZP/3b 1 ZP/3b(2b)/1 NT-00 SLP (ZP/2b) 2 ZP/3b(2b)/2 3xPBD1(2) 3xPBD (240) 3 ZP/3b(2b)/3 SLP1 SLP Wartości prądów znamionowych zastosowanej aparatury. Typ aparatu Znamionowy prąd obciążenia NT-00 (RP-00) 160A SLP 1 PBD A SLP 2 PBD A UWAGA: W części pomiarowej zestawu istnieje możliwość zamontowania okrągłych okienek wziernikowych lub dla wersji wykonania 1, także drzwiczek rewizyjnych o wymiarach 270x150mm zamykanych zamkiem patentowym. W przypadku stosowania obudowy wykonanej z tworzyw termoutwardzalnych wersja 1, wolnostojącej, proponuje się stosowanie fundamentu tworzywa sztucznego typu F80x85. Dla wydłużenia fundamentu należy stosować nadstawkę typu K-N 80x26 o wysokości 245mm. Przy stosowaniu obudowy z kompozytów polimerowych wersja 2, dla wykonania wolnostojącego, proponuje się stosowanie fundamentu betonowego typu F-3. Przy zamawianiu należy podać oznaczenie katalogowe i wersję wykonania ELEKTROMONTAŻ RZESZÓW S.A. 14

15 Zestaw rozdzielczo-pomiarowy ZP1/b Karta Nr 6A DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji -500V 3. Maksymalny prąd ciągły - 400A 4. Stopień ochrony - IP43 5. Temperatura otoczenia -25 O C +40 O C 6. Typ obudowy wersja 1 - ( tworzywa termoutwardzalne) - 2xOSZ40x60 wersja 2 (kompozyty polimerowe) - 2xZ1/ Wymiary zewnętrzne /szer.x wys.x głęb./ - 400x1200x245mm - wersja 1 400x1230x250mm wersja 2 8. Fundamenty: - plastikowy typu F26x85 dla wersji 1 - betonowy typu F-1 dla wersji 2 ZASTOSOWANIE: Zestawy rozdzielczo-pomiarowe ZP-1/b są przeznaczone do połączeń instalacji wnętrzowej obiektu z zewnętrzną siecią kablową niskiego napięcia oraz do pomiaru bezpośredniego energii czynnej dla jednego odbioru. Złącze umożliwia połączenie dwóch kabli zasilających. INSTALOWANIE: Wewnątrz budynku lub w warunkach napowietrznych, jako wnękowe, naścienne, lub wolnostojące na fundamencie. UWAGA: 1. Standardowo zestaw posiada aparaty zabezpieczające w zależności od typu A i B określonego przez zamawiającego (patrz tabela ) 2. Listwy LZ-35mm 2 na wyjściu z licznika montuje się na życzenie odbiorcy. 3. Na życzenie odbiorcy może być zamontowany układ podgrzewania licznika grzałką 50W 4. Dla wykonania standardowego drzwiczki części pomiarowej nie posiadają wziernika. Na życzenie odbiorcy można montować wziernikowe okienka okrągłe lub drzwiczki wziernikowe 270x150mm lub 160x90mm (dla wersji 1 ) oraz okienka wziernikowe dla wersji 2. ELEKTROMONTAŻ RZESZÓW S.A. 15

16 Zestaw rozdzielczo-pomiarowy ZP1/b Rodzaje, wyposażenie Rodzaje zestawów rozdzielczych Typ Wykonanie Wyposażenie Max. przekroje kabli zestawu [mm 2 ] A B zasilających odpływowych ZP-1/b/p A*B* A*(B*) numer wykonania A lub B 1 NT-00 3xS (35) 2 3xPBD1 BiOGo3x (35) 3 3xPBD2 EZN/63/ (35) 4 SLP1 NT (35) 5 SLP (35) Wartości prądów znamionowych zastosowanej aparatury. Typ aparatu Znamionowy prąd obciążenia NT-00 (RP-00) 160A SLP 1 PBD A SLP 2 PBD A UWAGA: Przy zamawianiu należy podać oznaczenie katalogowe. Przykład zamówienia: ZP-1/b/p/31, oznacza zestaw pomiarowo-rozdzielczy ZP-1/b/p, w obudowie wykonanej z tworzyw termoutwardzalnych, wyposażone w zestaw 3 podstaw PBD2 (A), oraz 3 szt. wyłączników S301 jako zabezpieczenie przedlicznikowe. ELEKTROMONTAŻ RZESZÓW S.A. 16

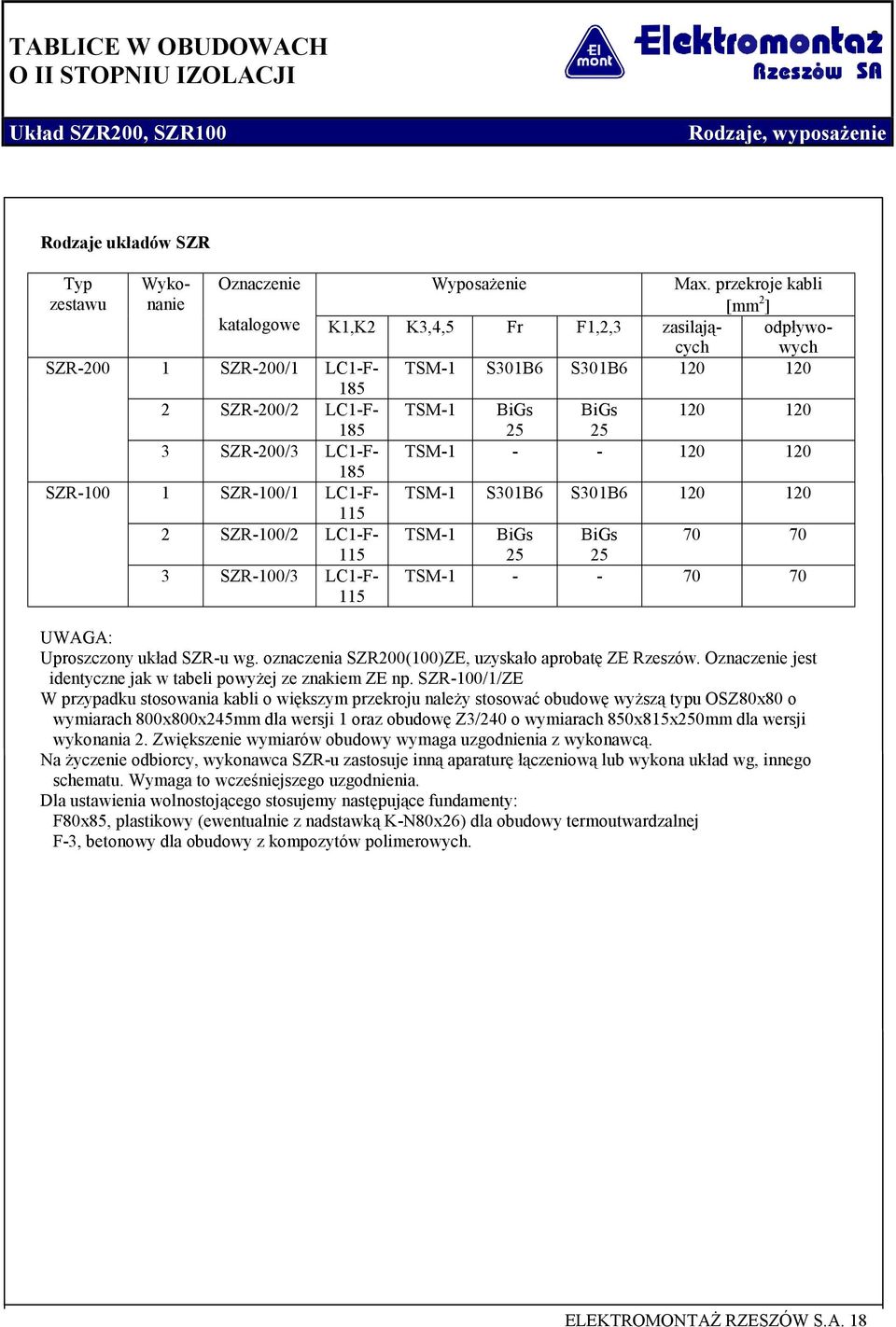

17 Urządzenie SZR-200, SZR-100(ZE) Karta Nr 7. DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 500V 3. Maksymalny prąd ciągły - 200A(100A) 4. Stopień ochrony - IP43 5. Temperatura otoczeni -25 O C +40 O C 6. Typ obudowy wersja 1 OSZ80x60 obudowa termoutwardzalna wersja 2 Z3/D obudowa z kompozytów polimerowych 7. Wymiary zewnętrzne /szer.x wys.x głęb./ wersja 1-800x600x250mm wersja 2-850x615x250 ZASTOSOWANIE: Urządzenie do samoczynnego załączania rezerwy SZR-200 (SZR-100) służy do zasilania odbiorców wymagających dużej pewności zasilania. Dzięki urządzeniu SZR możliwe jest zasilanie dwustronne. INSTALOWANIE: Urządzenia SZR-200 (SZR-100) mogą być montowane wewnątrz i na zewnątrz budynków, we wnękach, naściennie, pojedynczo lub w zestawach np. w połączeniu ze złączem kablowym. W warunkach zewnętrznych stosujemy daszki ochronne. W przypadku zastosowania jako wolnostojące, stosujemy fundamenty plastikowe (wersja 1 ) lub betonowe (wersja 2) WYPOSAŻENIE: Urządzenia SZR wyposażone są w aparaty określone przez zamawiającego poprzez podanie oznaczenia katalogowego wg tabeli ELEKTROMONTAŻ RZESZÓW S.A. 17

18 Układ SZR200, SZR100 Rodzaje, wyposażenie Rodzaje układów SZR Typ zestawu Wykonanie Oznaczenie Wyposażenie Max. przekroje kabli [mm 2 ] katalogowe K1,K2 K3,4,5 Fr F1,2,3 zasilających odpływowych SZR SZR-200/1 LC1-F- TSM-1 S301B6 S301B SZR-200/2 LC1-F- TSM-1 BiGs BiGs SZR-200/3 LC1-F- TSM SZR SZR-100/1 LC1-F- TSM-1 S301B6 S301B SZR-100/2 LC1-F- TSM-1 BiGs BiGs SZR-100/3 LC1-F- 115 TSM UWAGA: Uproszczony układ SZR-u wg. oznaczenia SZR200(100)ZE, uzyskało aprobatę ZE Rzeszów. Oznaczenie jest identyczne jak w tabeli powyżej ze znakiem ZE np. SZR-100/1/ZE W przypadku stosowania kabli o większym przekroju należy stosować obudowę wyższą typu OSZ80x80 o wymiarach 800x800x245mm dla wersji 1 oraz obudowę Z3/240 o wymiarach 850x815x250mm dla wersji wykonania 2. Zwiększenie wymiarów obudowy wymaga uzgodnienia z wykonawcą. Na życzenie odbiorcy, wykonawca SZR-u zastosuje inną aparaturę łączeniową lub wykona układ wg, innego schematu. Wymaga to wcześniejszego uzgodnienia. Dla ustawienia wolnostojącego stosujemy następujące fundamenty: F80x85, plastikowy (ewentualnie z nadstawką K-N80x26) dla obudowy termoutwardzalnej F-3, betonowy dla obudowy z kompozytów polimerowych. ELEKTROMONTAŻ RZESZÓW S.A. 18

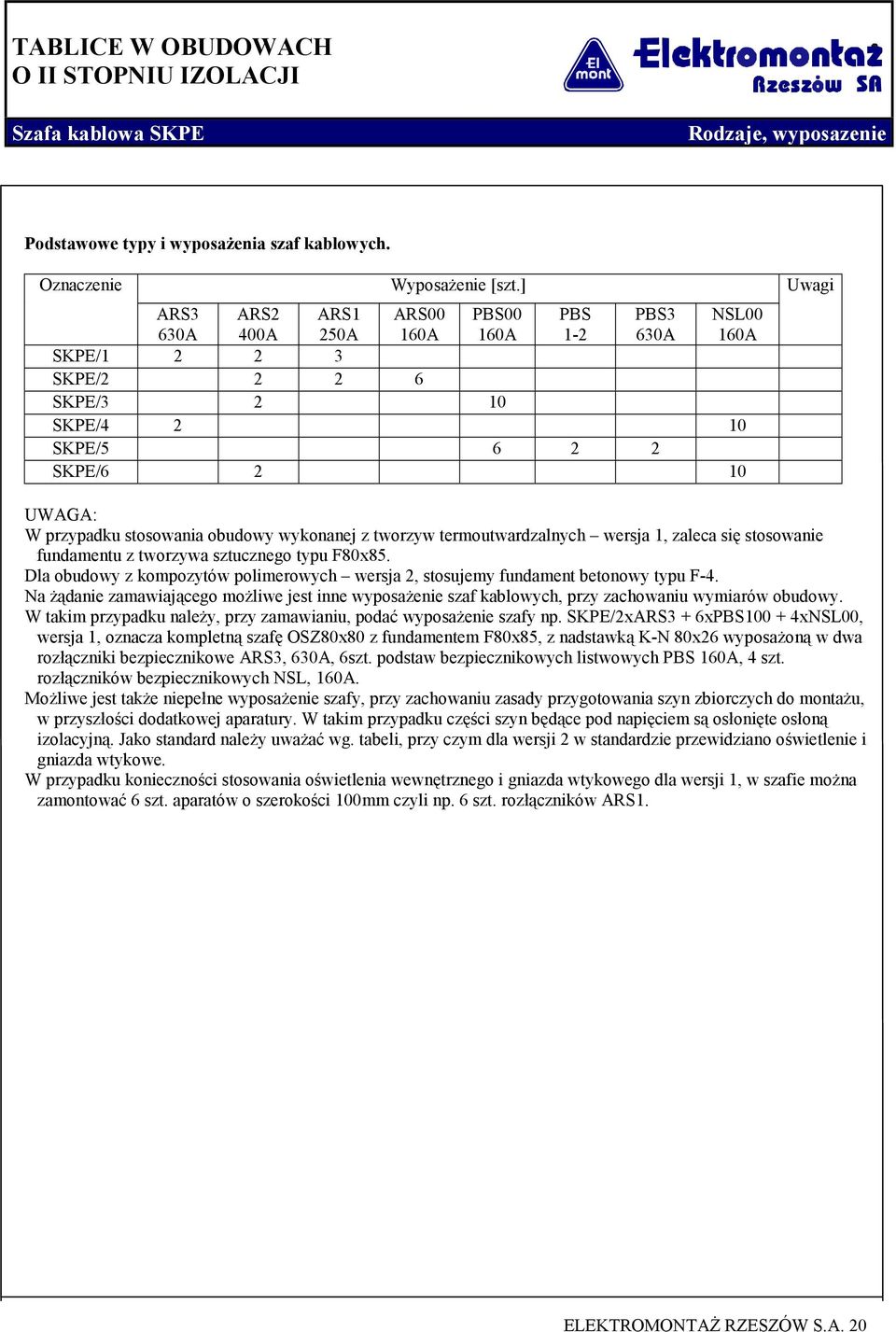

19 Szafa kablowa SKE Karta Nr 8 DANE TECHNICZNE: 1. Napięcie znamionowe izolacji 500V 2. Częstotliwość znamionowa 50 60Hz 3. Znamionowy prąd zwarciowy Icm (500V) 50kA 4. Trwałość mechaniczna łączników 1000cykli 5. Znamionowy prąd ciągły do 630A 6. Znamionowy prąd łączeniowy do 630A 7. Stopień ochrony IP43 8. Stopień ochrony po otwarciu drzwi IP20 9. Temperatura otoczenia O C 10. Wielkość wkładek bezpiecznikowych wg.pn/iec/din - dla rozłączników ARS2,400A 1/2 - dla rozłączników ARS3, 630A 3 - dla rozłączników NSL Maksymalny przekrój przewodów: - dla pól z rozłącznikami ARS do 240mm 2 - dla odpływów z rozłącznikami NSL do 70mm Klasa ochronności II 13. Typ obudowy wersja 1- OSZ80x80 +K-N80x26 wersja 2-E-6 z uchwytami 14 Wymiary /szer. x wys.x głębokość/: wersja 1-800x1045x245mm wersja 2 850x1365x400mm ZASTOSOWANIE Szafy kablowe typu SKPE przeznaczone są do wykonywania rozgałęzień sieci kablowych. MONTAŻ Szafy wykonane z tworzywa termoutwardzalnego należy montować na fundamentach plastikowych typu F80x85 wraz z nadstawką K-N 80x26. Montaż nadstawki jest konieczny ze względu na mozliwość doprowadzenia kabli. Szafy z kompozytów polimerowych /wesja 2/ montujemy na fundamentach betonowych typu F-4. WYPOSAŻENIE Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS00,1,2,3 o prądzie do 630A oraz rozłączniki bezpiecznikowe NSL00 160A. Zamiast rozłączników bezpiecznikowych można montować podstawy bezpiecznikowe dużej mocy typu PBS 00, 1, 2, 3 o prądzie do 630A. W szafie istnieje także możliwość montażu jako łączników głównych rozłączników RWS o prądach znamionowych 400A i 800A. Dodatkowo w szafie może być montowane na życzenie klienta+ oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane samoczynnie po otwarciu drzwi. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania. ELEKTROMONTAŻ RZESZÓW S.A. 19

20 Szafa kablowa SKPE Rodzaje, wyposazenie Podstawowe typy i wyposażenia szaf kablowych. Oznaczenie Wyposażenie [szt.] ARS3 630A ARS2 400A ARS1 250A ARS00 160A PBS00 160A PBS 1-2 PBS3 630A NSL00 160A SKPE/ SKPE/ SKPE/ SKPE/ SKPE/ SKPE/ Uwagi UWAGA: W przypadku stosowania obudowy wykonanej z tworzyw termoutwardzalnych wersja 1, zaleca się stosowanie fundamentu z tworzywa sztucznego typu F80x85. Dla obudowy z kompozytów polimerowych wersja 2, stosujemy fundament betonowy typu F-4. Na żądanie zamawiającego możliwe jest inne wyposażenie szaf kablowych, przy zachowaniu wymiarów obudowy. W takim przypadku należy, przy zamawianiu, podać wyposażenie szafy np. SKPE/2xARS3 + 6xPBS xNSL00, wersja 1, oznacza kompletną szafę OSZ80x80 z fundamentem F80x85, z nadstawką K-N 80x26 wyposażoną w dwa rozłączniki bezpiecznikowe ARS3, 630A, 6szt. podstaw bezpiecznikowych listwowych PBS 160A, 4 szt. rozłączników bezpiecznikowych NSL, 160A. Możliwe jest także niepełne wyposażenie szafy, przy zachowaniu zasady przygotowania szyn zbiorczych do montażu, w przyszłości dodatkowej aparatury. W takim przypadku części szyn będące pod napięciem są osłonięte osłoną izolacyjną. Jako standard należy uważać wg. tabeli, przy czym dla wersji 2 w standardzie przewidziano oświetlenie i gniazda wtykowe. W przypadku konieczności stosowania oświetlenia wewnętrznego i gniazda wtykowego dla wersji 1, w szafie można zamontować 6 szt. aparatów o szerokości 100mm czyli np. 6 szt. rozłączników ARS1. ELEKTROMONTAŻ RZESZÓW S.A. 20

21 Szafa oświetleniowa ulic RZE-10P/PB Karta Nr kwh 220/380V, 3f+N A N A N R R R R N A N A ELEKTROMONTAŻ RZESZÓW S.A. 21

22 Szafa oświetleniowa ulic RZE-10P/PB Dane techniczne, wyposażenie DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 690V 3. Maksymalny prąd ciągły - do 63A 4. Stopień ochrony - IP43 5. Temperatura otoczeni -25 O C +40 O C 6. Typ obudowy - E10 7. Wymiary zewnętrzne /szer.x wys.x głęb./ x1365x400mm 8. Klasa izolacji II 9. Fundament: betonowy typ F-5 ZASTOSOWANIE Szafy oświetleniowa RZE-10P stosowane są w obwodach zasilania i sterowania oświetleniem ulic, placów, obiektów użyteczności publicznej itd. Szafa jest polecana do stosowania, jako typowa, przez ZE Rzeszów. BUDOWA Szafa jest zbudowana z obudowy izolacyjnej, w której na metalowych wspornikach, umieszczono całość aparatury rozdzielczej i sterowniczej. Jest to urządzenie składające się z układu pomiarowego bezpośredniego, rozłącznika, 2 styczników, układu zabezpieczeń obwodów siłowych i sterowniczych, gniazda wtykowego, obwodu oświetleniowego z wyłącznikiem. Standardowo szafa wyposażana jest w listwy LZ95 tak w obwodzie zasilającym jak i w każdym obwodzie odpływowym. W górnej części szafy przygotowano przestrzeń dla ewentualnego montażu zegara. WYPOSAŻENIE Jako łącznik główny zastosowano rozłącznik LO-250, który zasila układ bezpośredni do pomiaru energii czynnej. Wykonawca szafy montuje tylko tablice licznikową oraz zabezpieczenia przedlicznikowe, tj. 3 szt gniazd BiGs63A. Układ sterowania oświetleniem składa się z dwóch styczników ID6 oraz 10 obwodów trójfazowych 63A sterowanych ręcznie lub z kaskady. W szafie zamontowano także oświetlenie, gniazdo wtykowe. Dla zabezpieczenia obwodów oświetlenia i gniazda wtykowego oraz obwodów sterowania zamontowano 3 szt. gniazd BiGs25A. Dla ewentualnego montażu zegara sterującego zamontowano listwę TS35 oraz przygotowano przewody do licznika. Wyposażenie może być dostosowane do wymagań użytkownika. MONTAŻ Szafę można montować na typowych fundamentach betonowych typu F-5 lub na fundamentach wykonanych indywidualnie przez odbiorcę. ELEKTROMONTAŻ RZESZÓW S.A. 22

23 Szafa oświetleniowa ulic słupowa SSO-3(1) Karta Nr 10 kwh 220/380V, 1+N A Z R 0 0 R Z A ELEKTROMONTAŻ RZESZÓW S.A. 23

24 Szafa oświetleniowa ulic słupowa SSO-3(1) Dane techniczne, wyposażenie. DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 690V 3. Maksymalny prąd ciągły - do 63A 4. Stopień ochrony - IP43 5. Temperatura otoczeni -25 O C +40 O C 6. Typ obudowy - Z3/240 (OSZ80x80) 7. Wymiary zewnętrzne /szer.x wys.x głęb./ - 850x815x250mm (800x800x245mm) 8. Klasa izolacji II ZASTOSOWANIE Szafy oświetleniowe SSO-1 (jednofazowe) i SSO-3 (trójfazowe) stosowane są w obwodach zasilania i sterowania oświetleniem ulic, placów, obiektów użyteczności publicznej itd. Szafa jest polecana do stosowania, jako typowa, przez ZE Rzeszów. BUDOWA Szafa oświetleniowa typu SSO jest zbudowana z obudowy izolacyjnej, w której na metalowym wsporniku, umieszczono całość aparatury rozdzielczej i sterowniczej. Jest to urządzenie składające się z układu pomiarowego bezpośredniego ( trójfazowego dla SSO-3 oraz jednofazowego dla SSO-1 ), stycznika załączającego, układu zabezpieczeń obwodów siłowych i sterowniczych. Jako stycznik zastosowano typu ID-6, jednakże w jego miejsce może być zastosowany stycznik dowolnego typu o prądzie do 100A. Szafa SSO-3 posiada 3 trójfazowe obwody wyjściowe, szafa SSO-1 posiada 8 jednofazowych obwodów na wyjściu. Jako zaciski obwodu wejściowego i obwodów wyjściowych zastosowano listwy zaciskowe LZ95mm 2. Obwód wejściowy jest osłonięty płytą izolacyjną i dostosowany do plombowania. Sterowanie oświetleniem może być realizowane w sposób ręczny, zegarem sterującym (programatorem) lub w kaskadzie. Obwód sterowniczy jest kompletnie połączony, jednakże montaż aparatów sterujących jest uzależniony od życzenia klienta. Standardowo wykonawca wykonuje wszystkie połączenia oraz przygotowuje szynę montażową z pustą obudową S4 pod montaż aparatu sterującego np. zegara. Szafa sterownicza posiada dwa metalowe uchwyty umożliwiające montaż na słupie przy pomocy specjalnych obejm. W dolnej części szafy zamontowano przepusty gumowe. Standardowo szafa wykonywana jest w obudowie wykonanej z laminatu poliestrowo-szkolnego, jednakże po uzgodnieniu, możliwe jest wykonanie szafy w obudowie z tworzywa termoutwardzalnego, formowanej ciśnieniowo (obudowa SZO) ELEKTROMONTAŻ RZESZÓW S.A. 24

25 Rozdzielnica SRI Karta Nr 11 DANE TECHNICZNE: 1. Napięcie robocze - 230/400V 2. Napięcie izolacji - 500V 3. Maksymalny prąd ciągły - 400A 4. Masa /max./ kg 5. Stopień ochrony - IP43 6. Temperatura otoczenia -25 O C +40 O C 7. Typ obudowy - RSL 8. Wymiary zewnętrzne /szer.x wys.x głęb/ 755x1250x545mm ZASTOSOWANIE: Rozdzielnice SRI przeznaczone są dla stacji transformatorowych słupowych starego i nowego typu. Służą do wykonania wyprowadzeń kablowych ziemnych i napowietrznych w sieciach nn. INSTALOWANIE: Rozdzielnicę montuje się jako wiszącą, montowaną na słupie, zestawie dwóch słupów, lub innej konstrukcji, podobnie jak tradycyjne skrzynie SR-STS. UWAGA: 1. Standardowo rozdzielnica posiada rozłącznik RB-2, obwód gniazda wtykowego, oraz wyposażenie zabezpieczające w zależności od typu "A", "B","C","D" określonego przez zamawiającego. 2. Listwy zaciskowe LZ na wyjściu obwodów oświetleniowych montuje się na życzenie zamawiającego. 3. Na życzenie zamawiającego może być zamontowany układ do podgrzewania liczników grzałką 50W, oraz układ kontroli ciągłości obwodów napięciowych pomiaru. 4. Zamawiający powinien także określić przekroje przewodów, jeśli różnią się od przekroi podanych w tabeli. ELEKTROMONTAŻ RZESZÓW S.A. 25

26 Rozdzielnica SRI Rodzaje, wyposazenie Podstawowe typy i wyposażenie rozdzielnic SRI Typ SRI/1 SRI/2 SRI/3 SRI/4 Wyko nanie Oznaczenie katalogowe Max. przekrój[mm 2 ] Wyposażenie zasilający odpływow A B C D ch ych 1 SRI/1/ PBD SRI/1/ SLP SRI/2/ PBD1-3 3xBiGs25 1xBiGs25-2 SRI/2/ PBD1-3 3xS301,B2 1xS301,B6-5 3 SRI/2/ SLP00 3xBiGs25 1xBiGs25-4 SRI/2/ SLP00 3xS301,B2 1xS301,B6-5 1 SRI/3/ PBD xBiGs25 BioGo3x25 2 SRI/3/ PBD xS301,B6 3xS301,B6 3 SRI/3/ SLP00-1xBiGs25 BioGo3x25 4 SRI/3/ SLP00-1xS301,B6 3xS301,B6 1 SRI/4/ PBD1-3 3xBiGs25 2xBiGs25 BioGo3x25 2 SRI/4/ PBD1-3 3xS301,B2 2xS301,B6 3xS301,B6 5 3 SRI/4/ SLP00 3xBiGs25 2xBiGs25 BioGo3x25 4 SRI/4/ SLP00 3xS301,B2 2xS301,B6 3xS301,B6 5 UWAGA: Na życzenie klienta możliwe jest wyposażenie rozdzielnicy wg. indywidualnego projektu. ELEKTROMONTAŻ RZESZÓW S.A. 26

27 Safa oświetlenia ulic SO/Iz (Iz-I, Iz-II, Iz-Ip) Karta Nr 12 Fs1-3 F1-3 K2 K1 SKa K3 K4 Fp HL PEN N PE QF 1250 P Wh VArh SKa K1 PZS K2 CPA Fs1-3 HL1-3 KABEL STERUJACY PRZEK.ZM. Fp1-3 N S1 H X F2 F1 F3 K3 K4 QF F4 F5 F6 F7 F8 F9 F10 F11 N PE PEN Szafa oświetlenia ulic typu SO/Iz-II ELEKTROMONTAŻ RZESZÓW S.A. 27

28 Safa oświetlenia ulic SO/Iz (Iz-I, Iz-II, Iz-Ip) Karta Nr 12 Fs1-3 F1-3 K2 K1 X K3 K4 F1 F4-F7 P X Fs1-3 K1 PZS K2 CPA 1405 QF F8-F11 Wh S1 H F3 KABEL STERUJACY F2 PRZEK.ZM. K3 K4 N PE QF N1 PE PEN N F4 F5 F6 F7 F8 F9 F10 F Szafa oświetlenia ulic typu SO/Iz-I DANE TECHNICZNE: 1. Napięcie znamionowe izolacji 690V 2. Napięcie robocze 220/380VAC 3. Częstotliwość znamionowa 50/60Hz 4. Prąd znamionowy: - dla szaf z pomiarem bezpośrednim 63A - dla szaf z pomiarem pośrednim do 250A 5. Ilość obwodów wyjściowych 8 ( 6 dla szafy SO/Iz-Ip) 6. Ilość sygnałów sterowniczych zewnętrznych 3 (6 dla SO/Iz-Ip) 7. Stopień ochrony IP Stopień ochrony po otwarciu drzwi IP Temperatura otoczenia C 10. Maksymalny przekrój przewodów [mm 2 ]: - zasilających do odpływowych do 70 dla kabla z końcówką do 120 dla kabla bez końcówki 11. Klasa ochronności II 12. Możliwość zdalnego programowania. 13. Fundament: betonowy, typu F-4 dla SO/Iz-I oraz F-5 dla SO/Iz-II ZASTOSOWANIE Szafy oświetleniowe typu SO/Iz służą do zasilania i sterowania obwodami oświetleniowymi ulic, placów, terenów rekreacyjnych i przemysłowych a także do iluminacji obiektów zabytkowych. ELEKTROMONTAŻ RZESZÓW S.A. 28

29 Safa oświetlenia ulic SO/Iz (Iz-I, Iz-II, Iz-Ip) Budowa, wyposażenie BUDOWA Szafa oświetleniowa SO/Iz składa się z izolowanej obudowy, przystosowanej do zamykania na kłódkę. Obudowa jest zamocowana do metalowej podstawy, a za jej pośrednictwem do betonowego fundamentu. Fundament wykonuje we własnym zakresie użytkownik, jednakże na jego życzenie producent szaf może dostarczyć fundamenty betonowe, prefabrykowane. Drzwi obudowy mogą posiadać przeszklenia dla odczytu liczników, które wykonuje się po uzgodnieniu. Wewnątrz szafy, na metalowych wspornikach zamocowana jest aparatura. Preferowana jest aparatura producentów krajowych, jednakże możliwy jest montaż innych aparatów o parametrach nie gorszych niż te, które posiadają aparaty zastosowane przez producenta. Obwody oświetleniowe mogą być sterowane zdalnie (np. kaskadowo, z innej szafy oświetleniowej), przekaźnikiem zmierzchowym lub astronomicznym programatorem cyfrowym. Istnieje też możliwość wykonania, na życzenie klienta, sterowania ręcznego. Programator umożliwia sterowanie pracą dwutaryfowego licznika energii elektrycznej instalowanego przez użytkownika. Przekaźnik zdalnego sterowania posiada trzy wejścia sterujące ( w razie potrzeby można zamontować drugi przekaźnik przez co liczba wejść sterujących podwaja się), na które mogą być podane dowolne fazy sterowania kaskadowego o napięciu 220V+10/-30%, 50Hz, powodując zadziałanie programatora sterującego i stycznika oświetlenia całonocnego. W przypadku braku sygnału sterowania kaskadowego, programator astronomiczny sam załączy i wyłączy oświetlenie wg zadanego programu całorocznego. Nastawy programatora dokonuje się ręcznie lub przy pomocy elektronicznego programatora PS z łączem optoelektronicznym. WYPOSAŻENIE Szafy SO wykonywane są w trzech typach: SO/Iz-I, SO/Iz-Ip, SO/Iz-II Standardowo, szafa oświetleniowa SO/Iz-I składa się z następujących elementów: - obudowa izolacyjna typu ELKAB 6 o wymiarach szer. x wys. x głęb. 850 x 1365 x 400mm, z otworowaniem pod liczniki - ramy montażowej stalowej - rozłącznika głównego, który w szafach z pomiarem bezpośrednim pełni także funkcję zabezpieczenia przedlicznikowego (RBK00, RBK1) - tablica licznikowa - przekaźnik(i) zdalnego sterowania - astronomiczny programator cyfrowy - 8 szt. rozłączników bezpiecznikowych, z zabezpieczeniami obwodów odpływowych(rbk00) - 2 styczniki SLA VAC - gniazdo wtykowe 220V, 50Hz - obwód oświetlenia wnętrza szafy, składający się z wyłącznika krańcowego, oprawki E27, Pmax. 40W, - 6 szt. wyłączników instalacyjnych S301, B6A - wyłącznik oświetlenia Dla szafy typu SO/Iz-II, w wyposażeniu standardowym, dodatkowo montuje się: - 3 szt. przekładników typu ELA lub IMW, kl.0,5, o parametrach określonych przez odbiorcę - 3 szt. lampek L191-1w obudowie S4-3 szt. wyłączników instalacyjnych S301, B6A, w obudowie S4 - tablicę licznikową - 1 stycznik, na życzenie odbiorcy, można zamienić na stycznik o większym prądzie znamionowym - dla tego rozwiązania stosujemy obudowę ELKAB 10 o wymiarach 1250 x 1365 x 400mm Szafa SO/Iz-I może być wykonana w wersji z pomiarem półpośrednim (SO/Iz-Ip). Różni się ona od szafy SO/Iz-I tym, iż posiada aparaty układu pomiarowego półpośredniego, zaś liczba obwodów odpływowych ulega zmniejszeniu do 6. Obudowy posiadają atesty badań stwierdzających zgodność ich wykonania z normą PN-IEC AC. Na życzenie odbiorcy wyposażenie poszczególnych typów szaf można zmieniać lub zamontować aparaturę wg indywidualnego projektu. MONTAŻ Szafy należy montować na fundamentach wykonywanych przez użytkownika lub na fundamentach prefabrykowanych dostarczonych przez producenta szaf. Zaleca się stosować fundamenty typu F-4 dla SO/Iz-I oraz F-5 dla SO/Iz-II ELEKTROMONTAŻ RZESZÓW S.A. 29
