1 Akwizycja i przetwarzanie danych Sªawomir Grzelak 30 grudnia 2012 Liczba godzin wykªadu: 30 (cz ± 2) Projekt wspóªnansowany ze ±rodków Unii Europejskiej w ramach Europejskiego Funduszu Spoªecznego

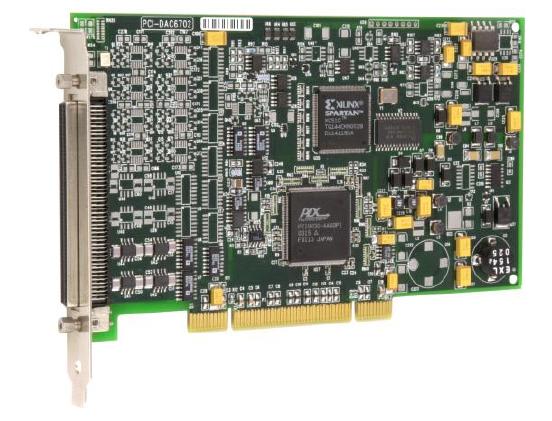

2 Przykªady kart 'Data Acquision' DAC PCI 2

3 Schemat blokowy DAC6702 3

4 Specykacja wyj± analogowych 4

5 ACQUITEC PCI 5

6 Schemat blokowy 6

7 Specykacja wej± /wyj± ˆ up to 4 Input Channels ˆ up to 40 MS/s single channel 20 MS/s dual channel 10 MS/s quad channel ˆ 12 Bit A/D Resolution ˆ Up to 16 MB Local Acquisition Memory (64MB optional) ˆ Analog, Digital, Software Triggering Modes ˆ 1 Hz A/D Sample Clock Resolution from onboard DDS ˆ 2 Output Channels with Arb/Function Generation Modes ˆ 20 MS/s D/A Converter per Channel ˆ 12 Bit D/A Resolution Analog Reconstruction Filtering ˆ Up to 16 MB Local Waveform Memory (64MB optional) ˆ 1 Hz D/A Sample Clock Resolution from onboard DDS ˆ 16 Digital I/Os (Synchronous with Analog I/O) ˆ 2 Counter/Timers Multiple Board Synchronization ˆ PCI Bus-Mastering Transfers at >80 MB/s sustained ˆ Onboard 143 MHz, 32 Bit DSP for Numerical Coprocessing Windows 98/Me/2000/XP, ˆ Linux Compatibility 7

8 IOtech 6220 ˆ 12 voltage inputs ˆ 16-bit, 100 khz per channel sample rate ˆ ±10 V input range ˆ Eight digital I/O ˆ Simultaneous sampling ˆ BNC connectors ˆ Multiple trigger modes 8

9 Przykªady zestawienia 9

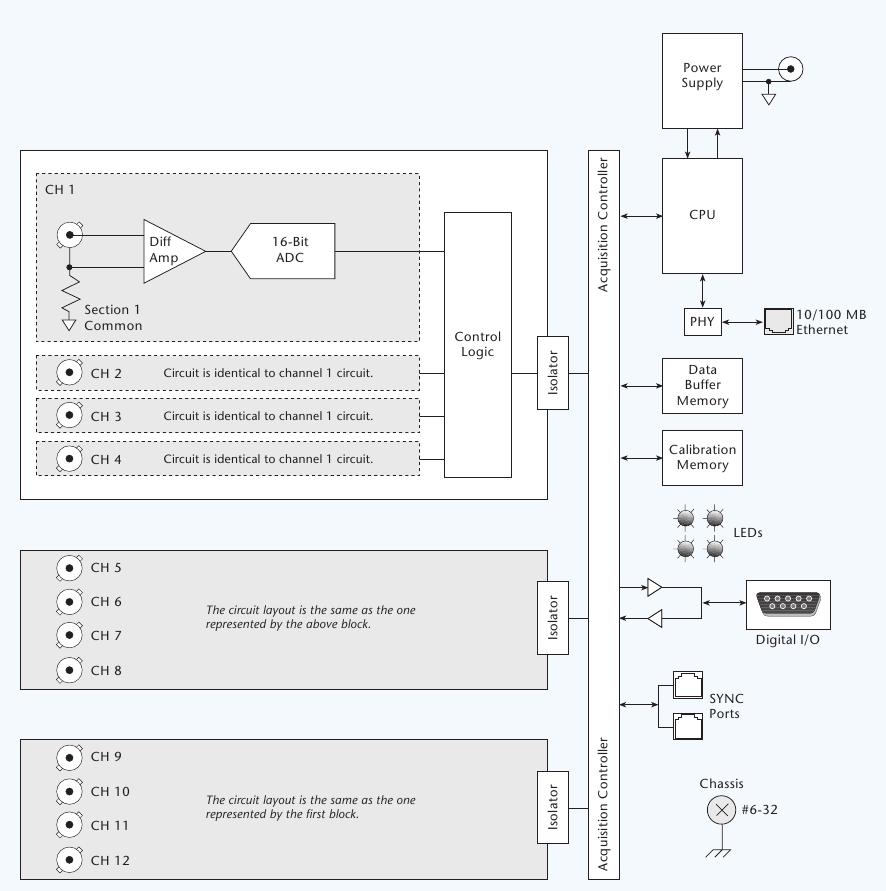

10 Schemat blokowy

11 Karty dla ró»nych zastosowa«(ró»ne ukªady wej±ciowe) 11

12 Schemat blokowy 6222 (termopara) 12

13 Specykacja wej± 6222 ˆ Input: 12 thermocouple channels; ˆ 3 internal cold-junction compensation channels ADC Resolution: 24 bits ˆ Type of ADC: Delta-Sigma Voltage ˆ Measurement Range: ±80 mv ˆ Common-Mode Range Channel-to-COM: ±1.5 V ˆ Common-to-Earth Ground: ±250 V ˆ Common-Mode Rejection Ratio (0 to 60 Hz) Channel-to-COM: 95 db ˆ Common-to-Earth Ground: >170 db ˆ Temperature Measurement Ranges: Works over ranges dened by NIST for J, K, R, S, T, N, E, and B thermocouple types ˆ Cold-Junction Compensation Accuracy 0 to 50 C : 0.6 C (1.1 F) typ, 1.3 C (2.3 F) max -40 to 50 C : 1.7 C (3.1 F) max ˆ Data Rate (fs): 2 S/s ˆ Input Bandwidth (-3 db): 15 Hz ˆ Noise Rejection: 85 db min at 50/60 Hz ˆ Overvoltage Protection: ±30 V between any input and common ˆ Dierential Input Impedance: 20 MOhm ˆ Input Current: 50 na ˆ Input Noise: 1µ Vrms ˆ Gain Error: 0.05% max at 25 C, 0.06% typ at -40 to 50 C, 0.1% max at -40 to 50 C ˆ Oset Error: 15 µv typ, 20 µv max ˆ Gain Error from Source Impedance: 0.05 ppm per Ohm source impedance due to input impedance ˆ Oset Error from Source Impedance: 0.05 µv typ, 0.07 µv max per Ohm source impedance due to input current 13

14 Poª czenie z komputerem (Ethernet) 14

15 Karta USB

16 Schemat blokowy USB

17 Specykacja wej± 17

18 NI USB

19 USB-500 Data Loggers 19

20 Specykacja USB-500 ˆ Stand-alone, remote data loggers ˆ Measure temperature, humidity, voltage, current, or event/state change ˆ 1 or 2 channels ˆ Low cost, small size ˆ Battery powered 20

21 Przykªadowe ukªady wej±ciowe w kartach akwizycji Pomiar pr du ªadowania akumulatora (napi cie wspóªbie»ne) Rys. Measurement Computing; Data Acquisition Handbook 21

22 Przekªadnik pr dowy Rys. Measurement Computing; Data Acquisition Handbook 22

23 P tla Andersona - eliminuje bª dy spowodowane rezystancj przewodów V out = A 1 V 1 A 2 V 2 V out = I R Rys. Measurement Computing; Data Acquisition Handbook 23

24 Rezystor do pr du polaryzuj cego wej±cie wzmacniacza Rys. Measurement Computing; Data Acquisition Handbook 24

25 Wej±cie ró»nicowe - eliminuje zakªócenia Rys. Measurement Computing; Data Acquisition Handbook 25

26 Systemy NIM Rys. C lin A. Ur; The PCI-NIM Based DAQ System 26

27 Widok kaset NIM Rys. C lin A. Ur; The PCI-NIM Based DAQ System 27

28 Kasety NIM Rys. C lin A. Ur; The PCI-NIM Based DAQ System 28

29 Przetwornik ADC - karta NIM Rys. C lin A. Ur; The PCI-NIM Based DAQ System 29

30 Ukªad kondycjonuj cy ADC (widok obwodu) Rys. C lin A. Ur; The PCI-NIM Based DAQ System 30

31 Schemat blokowy karty NIM Rys. C lin A. Ur; The PCI-NIM Based DAQ System 31

32 CAMAC - karta i kaseta 32

33 Specykacja przykªadowej karty CAMAC Ortec ˆ Accepts analog input pulses in the range from 0 to +10 V. ˆ The peak amplitude of an input pulse is converted to a digital value by a successive-approximation ADC. ˆ RESOLUTION 16,128 channels (0.625 mv/channel). ˆ CONVERSION TIME 5 µs. ˆ INTEGRAL NONLINEARITY <±0.025% over the top 99% of the dynamic range. ˆ DIFFERENTIAL NONLINEARITY <±1% over the top 99% of the dynamic range. ˆ TEMPERATURE SENSITIVITY 0 to 50 C. Gain <50 ppm/ C. Zero Oset <50 ppm of full scale per C. ˆ ECL LOGIC LEVELS ˆ Nominal dierential ECL logic levels (into 100 W dierential load): left(+) pin right(-) pin logic 0-1.8V -0.9V logic 1-0.9V -1.8V 33

34 PXI PXI Chassis 34

35 PCI Express ˆ Serial interconnect at 2.5 Gbits/s ˆ PCI transactions are packetized and then serialized ˆ Low-voltage dierential signaling, point-to-point, 8B/10B encoded ˆ Multiple lanes can be grouped together to form links ˆ x1 (by 1) has bandwidth of 250 MBytes/s/direction ˆ x16 (by 16) has bandwidth of 4 GBytes/s/direction 35

36 PXI Slots 36

37 Kompatibilno± PXI i Hybrid 37

38 Zª cza ró»nych kart 38

39 Procesory DSP Procesor sygnaªowy (ang. DSP Digital Signal Processor) - procesor ze specjaln architektur i list instrukcji dostosowan do przetwarzania sygnaªów analogowych lub cyfrowych w czasie rzeczywistym i z mo»liwie wysok jako±ci. Ró»nice pomi dzy DSP a standardowym procesorem: ˆ Równolegªe mno»enie z akumulacj wykonywane w pojedynczym cyklu, ˆ Generatory adresu ze specjalnymi trybami, ˆ Wydajny zestaw instrukcji z jedno-cyklowymi równolegªymi operacjami matematycznymi i przesªa«w pami ci oraz sprawn realizacj p tli, ˆ Zintegrowany wewn trzny koprocesor DMA i RAM dla jednoczesnych operacji wykonywanych przez CPU i ukªady we/w 39

40 Zastosowania DSP 40

41 Architektury mikroprocesorów 41

42 Architektura Super Harvard 42

43 Operacje staªoprzecinkowe - zmiennoprzecinkowe 43

44 Reprezentacja cyfr 44

45 Porównanie j zyków opisu programu 45

46 Przykªadowy procesor DSP - ADSP

47 Cechy ADSP cykl zegarowy 19 ns, ka»da instrukcja wykonywana w pojedynczym cyklu W pojedynczym cyklu wykonuje: ˆ generuje kolejny adres programu i odczytuje nast pny rozkaz ˆ wykonuje jedno lub dwa przesuni cia danych ˆ aktualizuje dwa wska¹niki adresu ˆ wykonuje obliczenia DAG1, DAG2 - dostarczaj adresy do jednoczesnego odczytu dwóch argumentów (z pami ci danych i programu) Pi wewn trznych magistral: ˆ Program Memory Address (PMA) Bus ˆ Program Memory Data (PMD) Bus ˆ Data Memory Address (DMA) Bus ˆ Data Memory Data (DMD) Bus ˆ Result (R) Bus 47

48 Mapa pami ci ADSP

49 Procesor SHARC ADSP21467 High performance 32-bit/40-bit oating-point processor optimized for high performance audio processing, single-instruction, multiple-data (SIMD) computational architecture, 5 Mbits of on-chip RAM, 4 Mbits of on-chip ROM, Up to 450 MHz operating frequency 49

50 Przetwarzanie sygnaªów w FPGA (DSP48) Xilinx 50

51 Filtr ze sko«czon odpowiedzi impulsow (podstawowa operacja DSP) 51

52 Implementacja FIR w FPGA Virtex-4 52

53 Cyfrowe przetwarzanie sygnaªów Filtr cyfrowy Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 53

54 Charakterystyka ltru cyfrowego ˆ powtarzalno± parametrów ˆ ªatwo± w przestrajaniu Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 54

55 Przeksztaªcenie Fouriera, szeregi Fouriera DFT-(Discrete Fourier Transform) sygnaª okresowy x(n) mo»e by rozªo»ony na sum odpowiednio wybranych funkcji sinusoidalnych i kosinusoidalnych (Fourier-1807) Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 55

56 Korelacja próbek x(n) z funkcjami bazowymi przy u»yciu DFT dla N=8 X(k) = 1 N N 1 n=0 N 1 2πnk j 1 x(n)e N = N n=0 [ x(n) cos 2πnk N j sin 2πnk ] N k = 0,..., N 1 Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 56

57 Transformata odwrotna IDFT Rekonstruuje próbki w dziedzinie czasu x(n) z widma sygnaªu X(k) x(n) = N 1 k=0 2πnk j X(k)e N N 1 = k=0 [ X(k) cos 2πnk N j sin 2πnk ] N n = 0,..., N 1 57

58 DFT rzeczywista i zespolona sin(0) = 0i sin(nπ) = 0 Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 58

59 Symetrie w DFT Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 59

60 Równania zespolonej DFT i rzeczywistej DFT 60

61 WN nk 2πnk j = e N 61

62 Zastosowanie symetrii i okresowo±ci 62

63 Porównanie DFT i FFT 63

64 Motylek podstawowy - algorytm Decimation In Time Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 64

65 Obliczanie 8-punktowej DFT Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 65

66 8-punktowy FFT Decimation In Time Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 66

67 Obliczanie DFT Decimation In Frequency Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 67

68 Algorytm FFT Decimation In Frequency Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 68

69 Motylek podstawowy przepªyw - algorytm Decimation In Frequency Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 69

70 FFT sinusoidy (caªkowita liczba okresów w oknie danych) Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 70

71 FFT sinusoidy (niepeªna liczba okresów w oknie danych) Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 71

72 Eliminacja znieksztaªce«widma powstaj cych przy niepeªnej liczbie okresów Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 72

73 Popularne funkcje okna 73

74 Widmo dla ró»nych funkcji okna dla N=256 Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 74

75 Cechy ltrów cyfrowych ˆ wysoka dokªadno± ˆ brak dryftu ˆ elastyczno±, mo»liwo± budowy ltrów adaptacyjnych ˆ ªatwo± symulacji ˆ obliczenia musz by wykonane w okresie próbkowania (f s > 2 f a ) ˆ wymagany ADC, DSP, DAC 75

76 Filtry FIR (nite impulse response)-±rednia krocz ca 4-taps (4 punktowe u±rednianie ) Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 76

77 Obliczenia dla 4-punktowego ltru moving average 77

78 Odpowied¹ dla 4-punktowego ltru Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 78

79 Odpowied¹ dla 11 i 51-punktowego ltru Rys. Walt Kester Analog Devices; Mixed-signal and DSP design techniques 79

80 Kompresja sygnaªów Standard kompresji video H.264 / MPEG-4 AVC Predykcja mi dzy-obrazowa Rys. Domanski M. i inni, Zaawansowana kompresja cyfrowych sygnaªów wizyjnych standard AVC/H

81 Estymacja ruchu Rys. Domanski M. i inni, Zaawansowana kompresja cyfrowych sygnaªów wizyjnych standard AVC/H

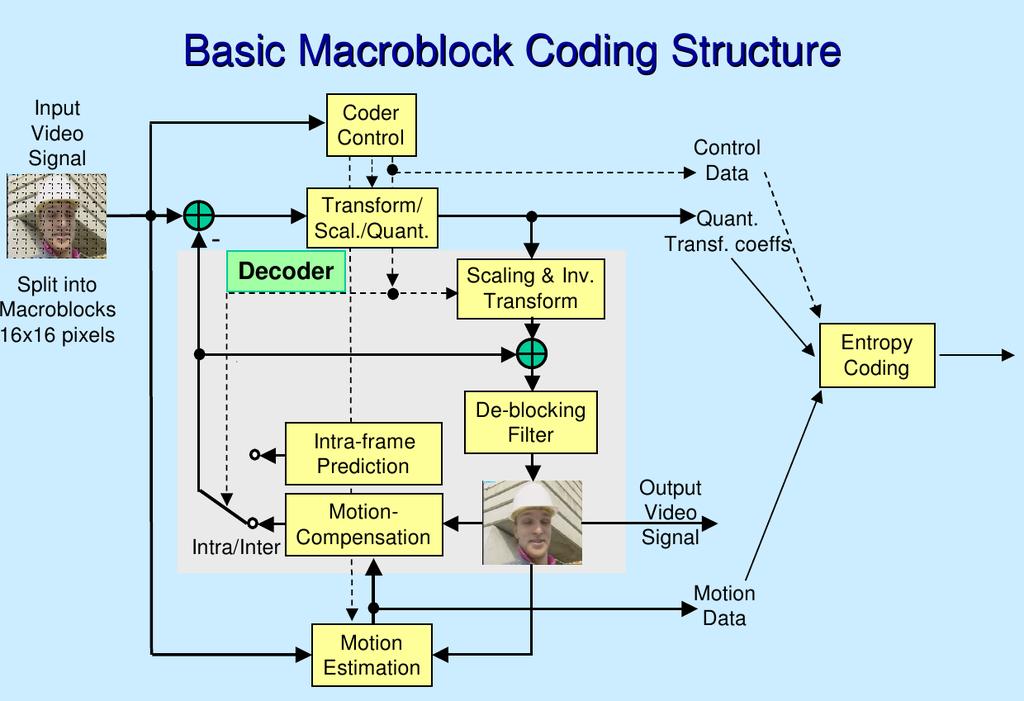

82 Kodowanie Obraz jest dzielony na makrobloki 16x16 pikseli. Architektura kodera: Rys. E G Richardson; White papers on H.264; 82

83 Schemat blokowy kodera 83

84 Wektory ruchu i zmienna wielko± makrobloku Rys. E G Richardson; White papers on H.264; 84

85 Obrazy odniesienia Rys. E G Richardson; White papers on H.264; 85

86 Rys. E G Richardson; White papers on H.264; 86

87 ` Rys. E G Richardson; White papers on H.264; 87

88 Rys. E G Richardson; White papers on H.264; 88

89 Filtr deblokuj cy w p tli predykcji Rys. E G Richardson; White papers on H.264; 89

90 Poziomy kompresji MPEG-4 90

91 Efektywno± kompresji 91

92 Kodowanie sygnaªu Wprost (NRZ - non return to zero) Dwa poziomy sygnaªu (kodowanie proste, trudno±ci w odtworzeniu sygnaªu zegarowego ) Przykªady: RS

93 Manchester (zero logiczne - zbocze narastaj ce, jedynka - zbocze opadaj ce) Przykªady: 10-baseT 93
