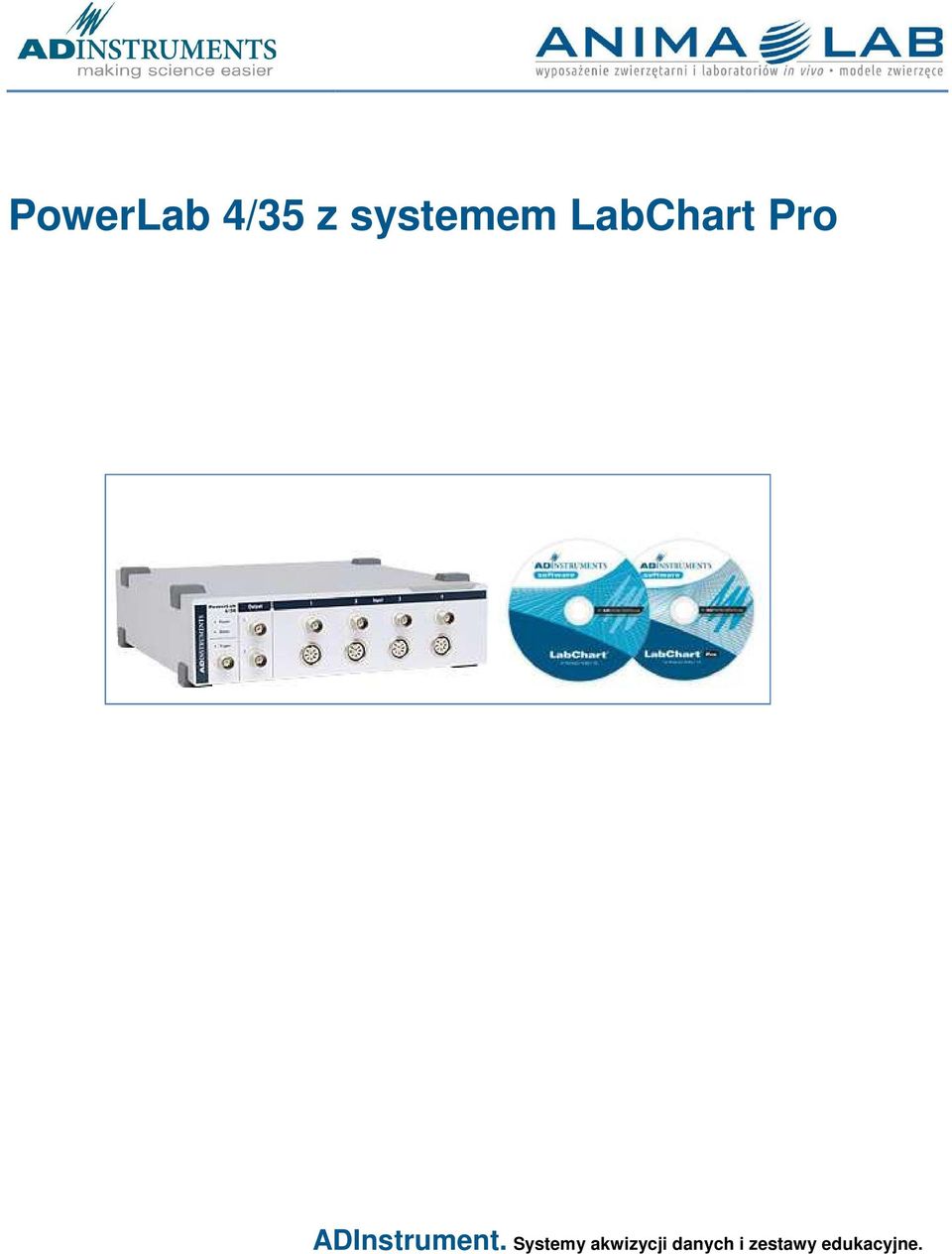

1 PowerLab 4/35 z systemem LabChart Pro ADInstrument. Systemy akwizycji danych i zestawy edukacyjne.

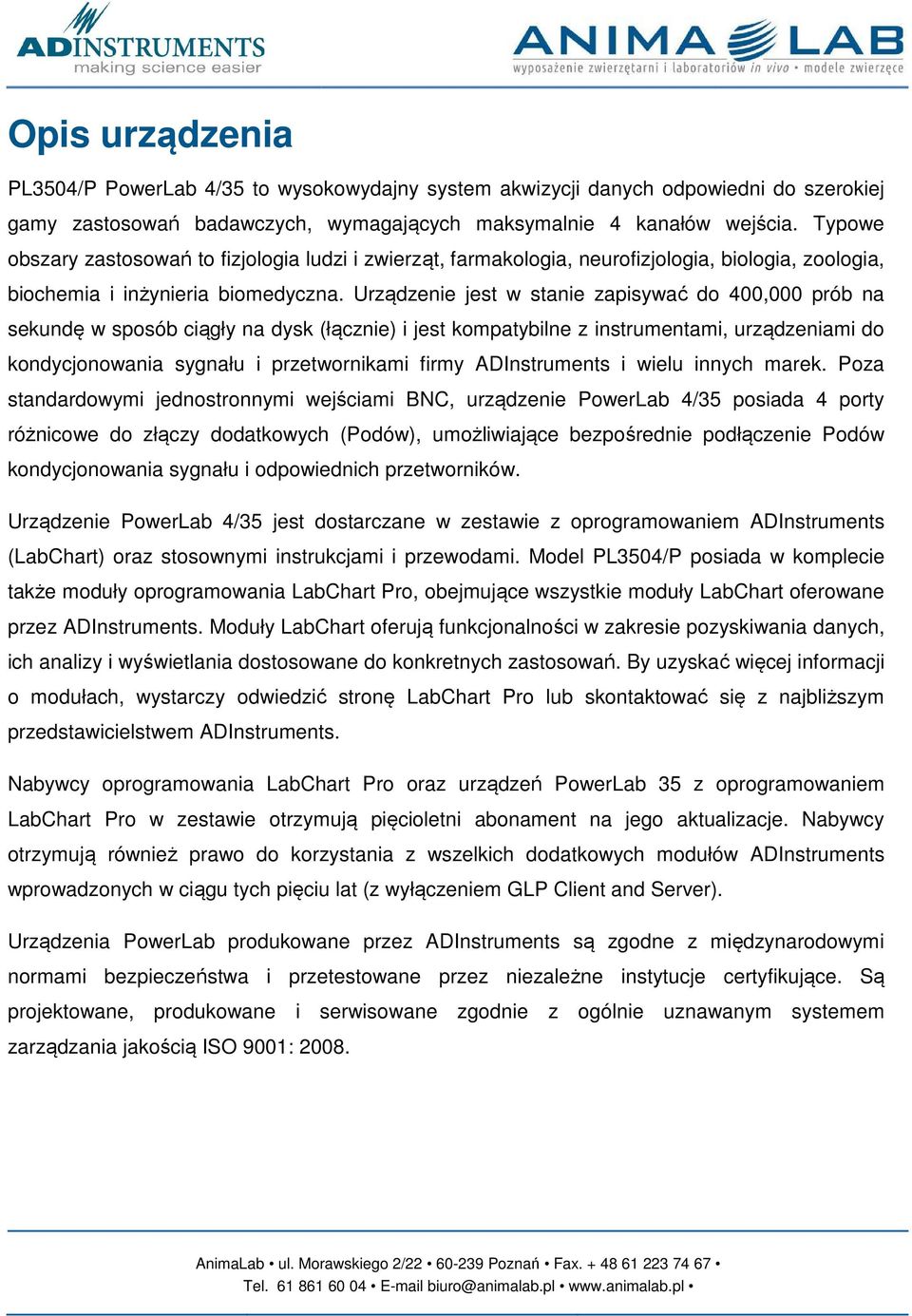

2 Opis urządzenia PL3504/P PowerLab 4/35 to wysokowydajny system akwizycji danych odpowiedni do szerokiej gamy zastosowań badawczych, wymagających maksymalnie 4 kanałów wejścia. Typowe obszary zastosowań to fizjologia ludzi i zwierząt, farmakologia, neurofizjologia, biologia, zoologia, biochemia i inżynieria biomedyczna. Urządzenie jest w stanie zapisywać do 400,000 prób na sekundę w sposób ciągły na dysk (łącznie) i jest kompatybilne z instrumentami, urządzeniami do kondycjonowania sygnału i przetwornikami firmy ADInstruments i wielu innych marek. Poza standardowymi jednostronnymi wejściami BNC, urządzenie PowerLab 4/35 posiada 4 porty różnicowe do złączy dodatkowych (Podów), umożliwiające bezpośrednie podłączenie Podów kondycjonowania sygnału i odpowiednich przetworników. Urządzenie PowerLab 4/35 jest dostarczane w zestawie z oprogramowaniem ADInstruments (LabChart) oraz stosownymi instrukcjami i przewodami. Model PL3504/P posiada w komplecie także moduły oprogramowania LabChart Pro, obejmujące wszystkie moduły LabChart oferowane przez ADInstruments. Moduły LabChart oferują funkcjonalności w zakresie pozyskiwania danych, ich analizy i wyświetlania dostosowane do konkretnych zastosowań. By uzyskać więcej informacji o modułach, wystarczy odwiedzić stronę LabChart Pro lub skontaktować się z najbliższym przedstawicielstwem ADInstruments. Nabywcy oprogramowania LabChart Pro oraz urządzeń PowerLab 35 z oprogramowaniem LabChart Pro w zestawie otrzymują pięcioletni abonament na jego aktualizacje. Nabywcy otrzymują również prawo do korzystania z wszelkich dodatkowych modułów ADInstruments wprowadzonych w ciągu tych pięciu lat (z wyłączeniem GLP Client and Server). Urządzenia PowerLab produkowane przez ADInstruments są zgodne z międzynarodowymi normami bezpieczeństwa i przetestowane przez niezależne instytucje certyfikujące. Są projektowane, produkowane i serwisowane zgodnie z ogólnie uznawanym systemem zarządzania jakością ISO 9001: 2008.

Urządzenie jest w stanie zapisywać do 400,000 prób na sekundę w sposób ciągły na dysk (łącznie) i jest kompatybilne z instrumentami, urządzeniami do kondycjonowania sygnału i przetwornikami firmy

3 Specyfikacja Wejścia analogowe Liczba kanałów wejścia: 4 Konfiguracja wejść: 4 wejścia konfigurowalne jako jednostronne lub różnicowe (poprzez port dodatkowego złącza Podu) Zakres wzmocnienia: pełna skala od ±2 mv do ±10 V w 12 krokach: Zakres Rozdzielczość Szum (rms) ±10 V 313 µv 1 LSB ±5 V 156 µv 1 LSB ±2 V 62.5 µv 1.5 LSB ±1 V 31.3 µv 1 LSB ±0.5 V 15.6 µv 1 LSB ±0.2 V 6.25 µv 1.5 LSB ±0.1 V 3.13 µv 1.5 LSB ±50 mv 1.56 µv 2 LSB ±20 mv 625 nv 2.4 µv ±10 mv 313 nv 2.4 µv ±5 mv 156 nv 2.2 µv ±2 mv 62.5 nv 2.2 µv Maksymalne napięcie wejścia: ±15 V Impedancja wejścia: ~ 1 MΩ 100 pf Filtry dolnoprzepustowe: 1 Hz 1 khz w krokach 2:5:10; 2 khz, 25 khz Sprzężenie wejścia: DC lub 0.15 Hz (do wyboru w programie) Pasmo przenoszenia ( 3 db): 25 khz na 10 V skali Dryf prądu stałego: Korygowany oprogramowaniem Współczynnik CMRR: Hz (tryb różnicowy, zakres 100 mv 2 mv)

56 µv 2 LSB ±20 mv 625 nv 2.4 µv ±10 mv 313 nv 2.4 µv ±5 mv 156 nv 2.2 µv ±2 mv 62.5 nv 2.2 µv Maksymalne napięcie wejścia: ±15 V Impedancja wejścia: ~ 1 MΩ 100 pf Filtry dolnoprzepustowe: 1 Hz 1 khz w krokach 2:5:10; 2 khz, 25 khz Sprzężenie wejścia: DC lub 0.

4 Złącza Podów Ogólna charakterystyka: Zasilanie, magistrala I2C i sygnały analogowych wejść jednostronnych lub różnicowych razem na jednym złączu, obsługuje Pody Napięcie zasilania: ±5 V (regulowane) Prąd maksymalny: 50 ma/port Komunikacja: 2-przewodowa magistrala I2C Wejścia sygnału: wejścia analogowe dodatnie i ujemne Typ złącza: 8-pin DIN Próbkowanie Rozdzielczość ADC: 16 bit (313 µv na 10 V skali) Błąd linearyzacji: ±2.5 LSB Maksymalna częstotliwość próbkowania: 200 khz na jednym lub dwóch wejściach, 100 khz na trzech lub czterech wejściach Wyjścia analogowe Liczba wyjść: 2 Konfiguracja wyjść: Jednostronne (wyjść można użyć jako jedno wyjście różnicowe) Rozdzielczość wyjścia: 16 bits (312.5 µv na 10 V skali) Maksymalny prąd wyjścia: ±50 ma Impedancja wyjścia: 0.5 Ω typowo Szybkość narastania: 6 V/µs Czas osiadania: 10 µs (do 1% FSR) Błąd linearyzacji: ±4 LSB Zakres wyjścia: pełna skala od ±200 mv do ±10 V w sześciu krokach: Zakres Rozdzielczość ±10 V 313 µv ±5 V 156 µv ±2 V 62.5 µv ±1 V 31.3 µv ±500 mv µv ±200 mv 6.25 µv

5 Wyzwalacz zewnętrzny Tryb wyzwalacza: Poziom TTL lub zamknięcie styków, do wyboru w programie Próg wyzwalacza: +1.3 V (krawędź wznosząca), +1.1 V (krawędź opadająca) Histereza: 0.6 V Impedancja wejścia: 50 kω Maksymalne napięcie wejściowe: ±12 V Minimalna szerokość impulsów: 5 µs Mikroprocesor i przekazywanie danych CPU: PowerPC 240 MHz RAM: 16 MB SDRAM Łączność: USB 2.0 Porty rozszerzeń Port rozszerzenia magistrali I2C: Magistrala zasilająco-sterująca do sprzętu typu front-end. Obsługa maksymalnie 8 urządzeń front-end z ograniczeniem do wolnych złączy PowerLab. Prędkość połączenia interfejsu: do bitów/s. Wyjście cyfrowe: 8 niezależnych linii, poziom wyjścia TTL (maksymalne obciążenie linii: 8 ma) Wejście cyfrowe: 8 niezależnych linii, poziom wejścia TTL, próg 1.2 V, impedancja wejścia 10 kω, maksymalnie 5V

2.0 Porty rozszerzeń Port rozszerzenia magistrali I2C: Magistrala zasilająco-sterująca do sprzętu typu front-end. Obsługa maksymalnie 8 urządzeń front-end z ograniczeniem do wolnych złączy PowerLab.

6 Konfiguracja fizyczna Wymiary (wys x szer x gł): 70 x 240 x 260 mm (2.8" x 9.4" x 10.2") Waga: 2,7 kg (5.9 lbs) Napięcie robocze: V (automatyczne) Maksymalny pobór mocy: 80 VA (przy pełnym podłączeniu urządzeń front-end i Podów) Temperatura robocza: 5 35 C, wilgotność 0 90% (bez kondensacji) Zastosowania System pozyskiwania danych PowerLab 4/35 jest odpowiedni do badań w obszarze fizjologii człowieka i zwierząt, farmakologii, neurofizjologii, biologii, zoologii, biochemii i inżynierii biomedycznej. Charakterystyka: Cztery wejścia analogowe: 4 jednostronne (BNC) lub 4 różnicowe (port złączy dodatkowych Podów) Dwa niezależne wyjścia stymulatorów Zewnętrzne wejście wyzwalacza i wyzwalanie sygnału Szeroki zakres filtrów dolnoprzepustowych Sprzężenie na prąd stały lub zmienny Cyfrowe wejścia i wyjścia do zewnętrznego sterowania aparaturą Szybki interfejs USB 2.0 (obsługuje również USB 1.1) do połączenia z komputerami działającymi w oparciu o systemy operacyjne Windows i Mac Można instalować na regale za pomocą uchwytu PLA190 W razie jakichkolwiek pytań prosimy o kontakt z AnimaLab biuro@animalab.pl

Zastosowania System pozyskiwania danych PowerLab 4/35 jest odpowiedni do badań w obszarze fizjologii człowieka i zwierząt, farmakologii, neurofizjologii, biologii, zoologii, biochemii i inżynierii
