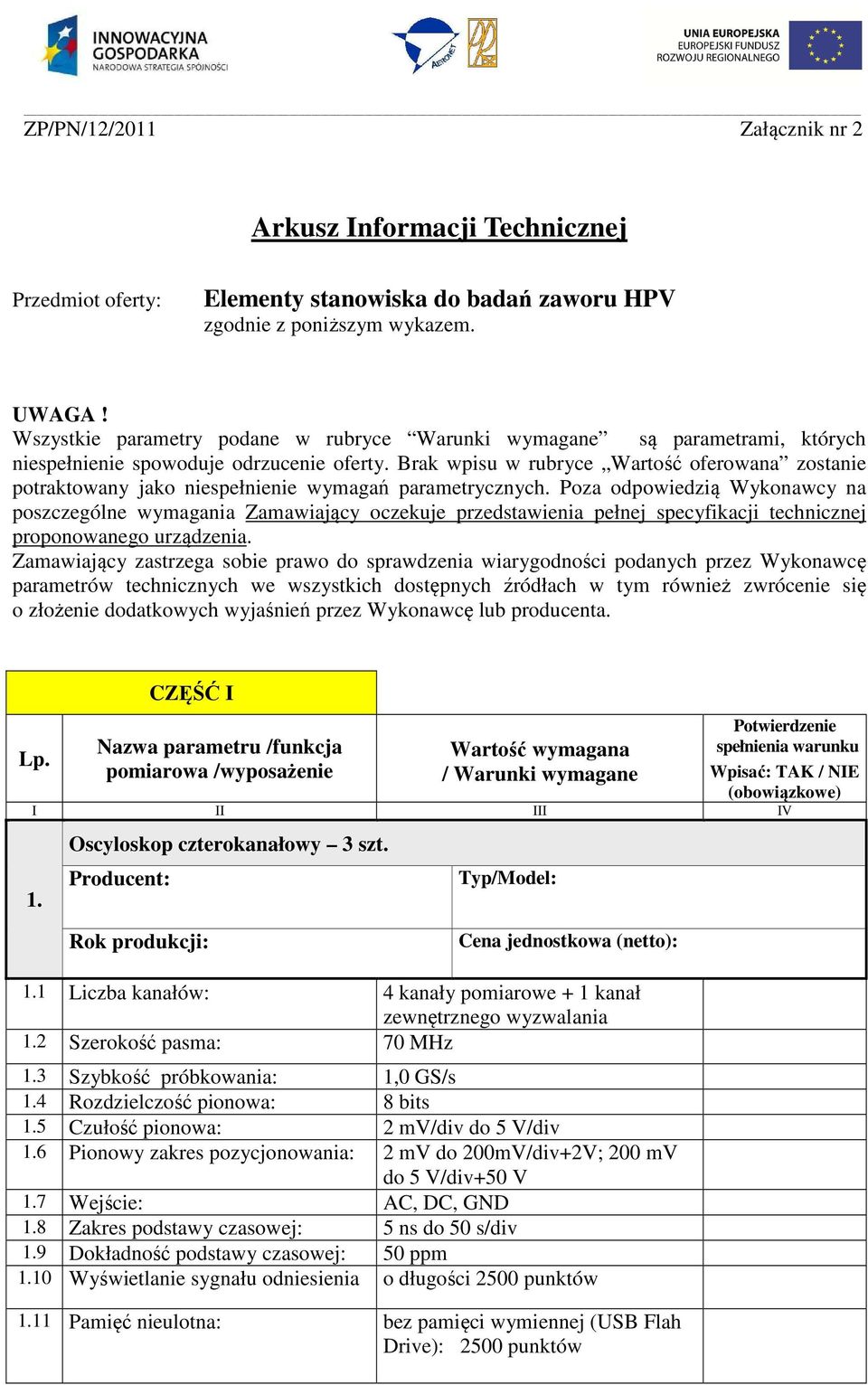

1 ZP/PN/12/2011 Załącznik nr 2 Arkusz Informacji Technicznej Przedmiot oferty: Elementy stanowiska do badań zaworu HPV zgodnie z poniższym wykazem. UWAGA! Wszystkie parametry podane w rubryce Warunki wymagane są parametrami, których niespełnienie spowoduje odrzucenie oferty. Brak wpisu w rubryce Wartość oferowana zostanie potraktowany jako niespełnienie wymagań parametrycznych. Poza odpowiedzią Wykonawcy na poszczególne wymagania Zamawiający oczekuje przedstawienia pełnej specyfikacji technicznej proponowanego urządzenia. Zamawiający zastrzega sobie prawo do sprawdzenia wiarygodności podanych przez Wykonawcę parametrów technicznych we wszystkich dostępnych źródłach w tym również zwrócenie się o złożenie dodatkowych wyjaśnień przez Wykonawcę lub producenta. 1. Oscyloskop czterokanałowy 3 szt. 1.1 Liczba kanałów: 4 kanały pomiarowe + 1 kanał zewnętrznego wyzwalania 1.2 Szerokość pasma: 70 MHz 1.3 Szybkość próbkowania: 1,0 GS/s 1.4 Rozdzielczość pionowa: 8 bits 1.5 Czułość pionowa: 2 mv/div do 5 V/div 1.6 Pionowy zakres pozycjonowania: 2 mv do 200mV/div+2V; 200 mv do 5 V/div+50 V 1.7 Wejście: AC, DC, GND 1.8 Zakres podstawy czasowej: 5 ns do 50 s/div 1.9 Dokładność podstawy czasowej: 50 ppm 1.10 Wyświetlanie sygnału odniesienia o długości 2500 punktów 1.11 Pamięć nieulotna: bez pamięci wymiennej (USB Flah Drive): 2500 punktów

Brak wpisu w rubryce Wartość oferowana zostanie potraktowany jako niespełnienie wymagań parametrycznych.

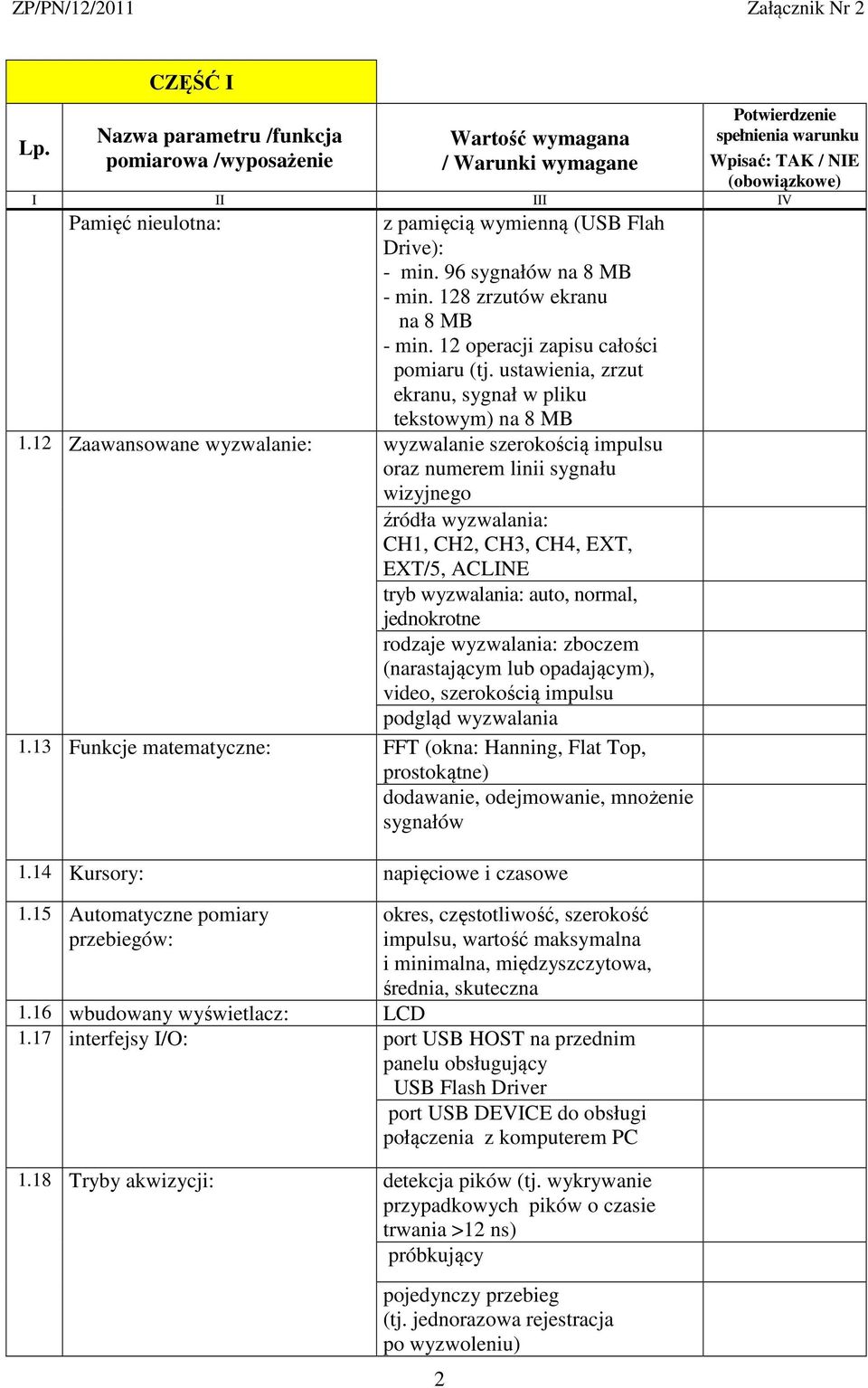

2 2 Pamięć nieulotna: z pamięcią wymienną (USB Flah Drive): - min. 96 sygnałów na 8 MB - min. 128 zrzutów ekranu na 8 MB - min. 12 operacji zapisu całości pomiaru (tj. ustawienia, zrzut ekranu, sygnał w pliku tekstowym) na 8 MB 1.12 Zaawansowane wyzwalanie: wyzwalanie szerokością impulsu oraz numerem linii sygnału wizyjnego źródła wyzwalania: CH1, CH2, CH3, CH4, EXT, EXT/5, ACLINE tryb wyzwalania: auto, normal, jednokrotne rodzaje wyzwalania: zboczem (narastającym lub opadającym), video, szerokością impulsu podgląd wyzwalania 1.13 Funkcje matematyczne: FFT (okna: Hanning, Flat Top, prostokątne) dodawanie, odejmowanie, mnożenie sygnałów 1.14 Kursory: napięciowe i czasowe 1.15 Automatyczne pomiary przebiegów: okres, częstotliwość, szerokość impulsu, wartość maksymalna i minimalna, międzyszczytowa, średnia, skuteczna 1.16 wbudowany wyświetlacz: LCD 1.17 interfejsy I/O: port USB HOST na przednim panelu obsługujący USB Flash Driver port USB DEVICE do obsługi połączenia z komputerem PC 1.18 Tryby akwizycji: detekcja pików (tj. wykrywanie przypadkowych pików o czasie trwania >12 ns) próbkujący pojedynczy przebieg (tj. jednorazowa rejestracja po wyzwoleniu)

12 Zaawansowane wyzwalanie: wyzwalanie szerokością impulsu oraz numerem linii sygnału wizyjnego źródła wyzwalania: CH1, CH2, CH3, CH4, EXT, EXT/5, ACLINE tryb wyzwalania: auto, normal, jednokrotne

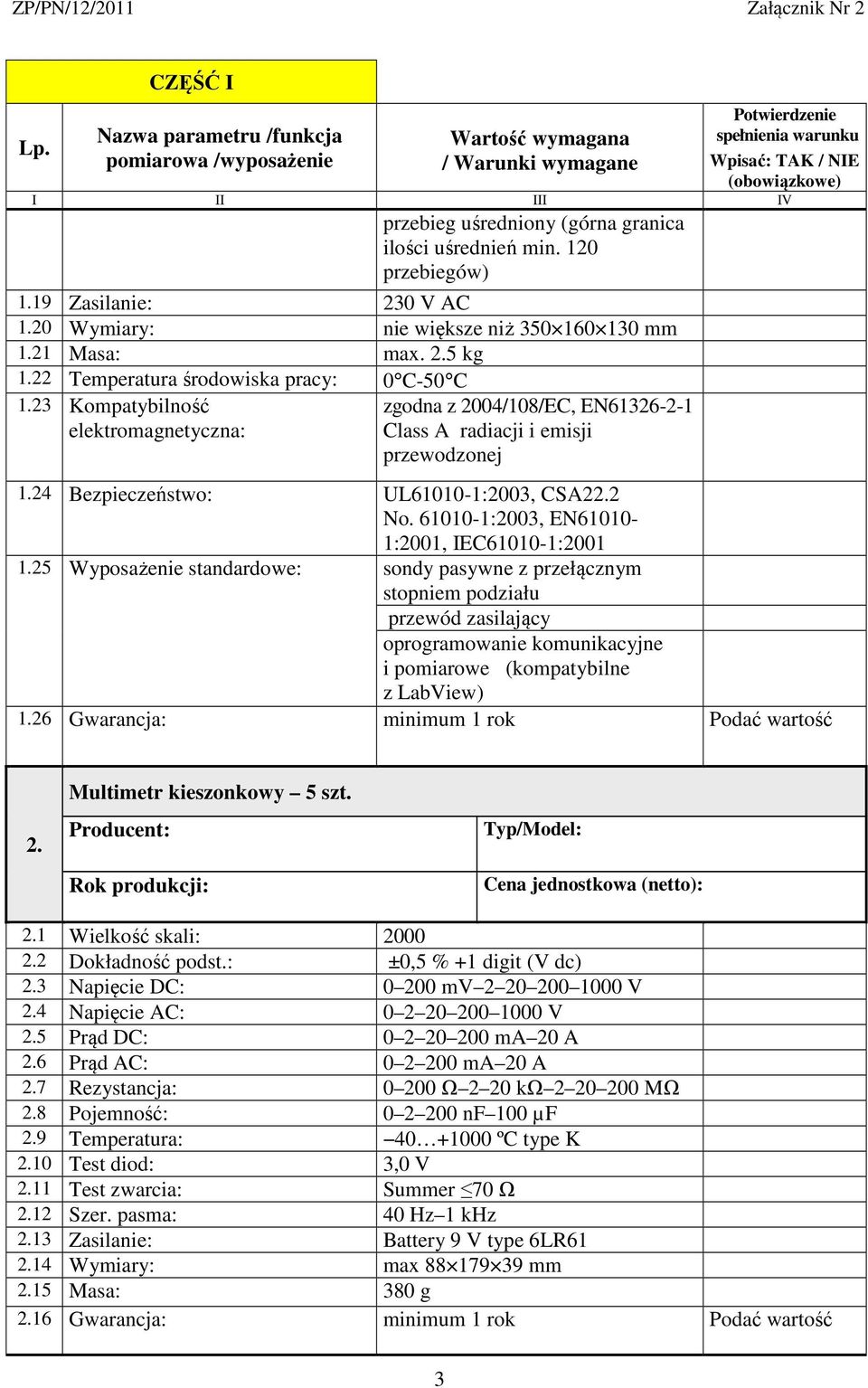

3 przebieg uśredniony (górna granica ilości uśrednień min. 120 przebiegów) 1.19 Zasilanie: 230 V AC 1.20 Wymiary: nie większe niż mm 1.21 Masa: max. 2.5 kg 1.22 Temperatura środowiska pracy: 0 C-50 C 1.23 Kompatybilność elektromagnetyczna: zgodna z 2004/108/EC, EN Class A radiacji i emisji przewodzonej 1.24 Bezpieczeństwo: UL :2003, CSA22.2 No :2003, EN :2001, IEC : Wyposażenie standardowe: sondy pasywne z przełącznym stopniem podziału przewód zasilający oprogramowanie komunikacyjne i pomiarowe (kompatybilne z LabView) 1.26 Gwarancja: minimum 1 rok Podać wartość 2. Multimetr kieszonkowy 5 szt. 2.1 Wielkość skali: Dokładność podst.: ±0,5 % +1 digit (V dc) 2.3 Napięcie DC: mv V 2.4 Napięcie AC: V 2.5 Prąd DC: ma 20 A 2.6 Prąd AC: ma 20 A 2.7 Rezystancja: Ω 2 20 kω MΩ 2.8 Pojemność: nf 100 µf 2.9 Temperatura: ºC type K 2.10 Test diod: 3,0 V 2.11 Test zwarcia: Summer 70 Ω 2.12 Szer. pasma: 40 Hz 1 khz 2.13 Zasilanie: Battery 9 V type 6LR Wymiary: max mm 2.15 Masa: 380 g 2.16 Gwarancja: minimum 1 rok Podać wartość 3

2 No. 61010-1:2003, EN61010-1:2001, IEC61010-1:2001 1.

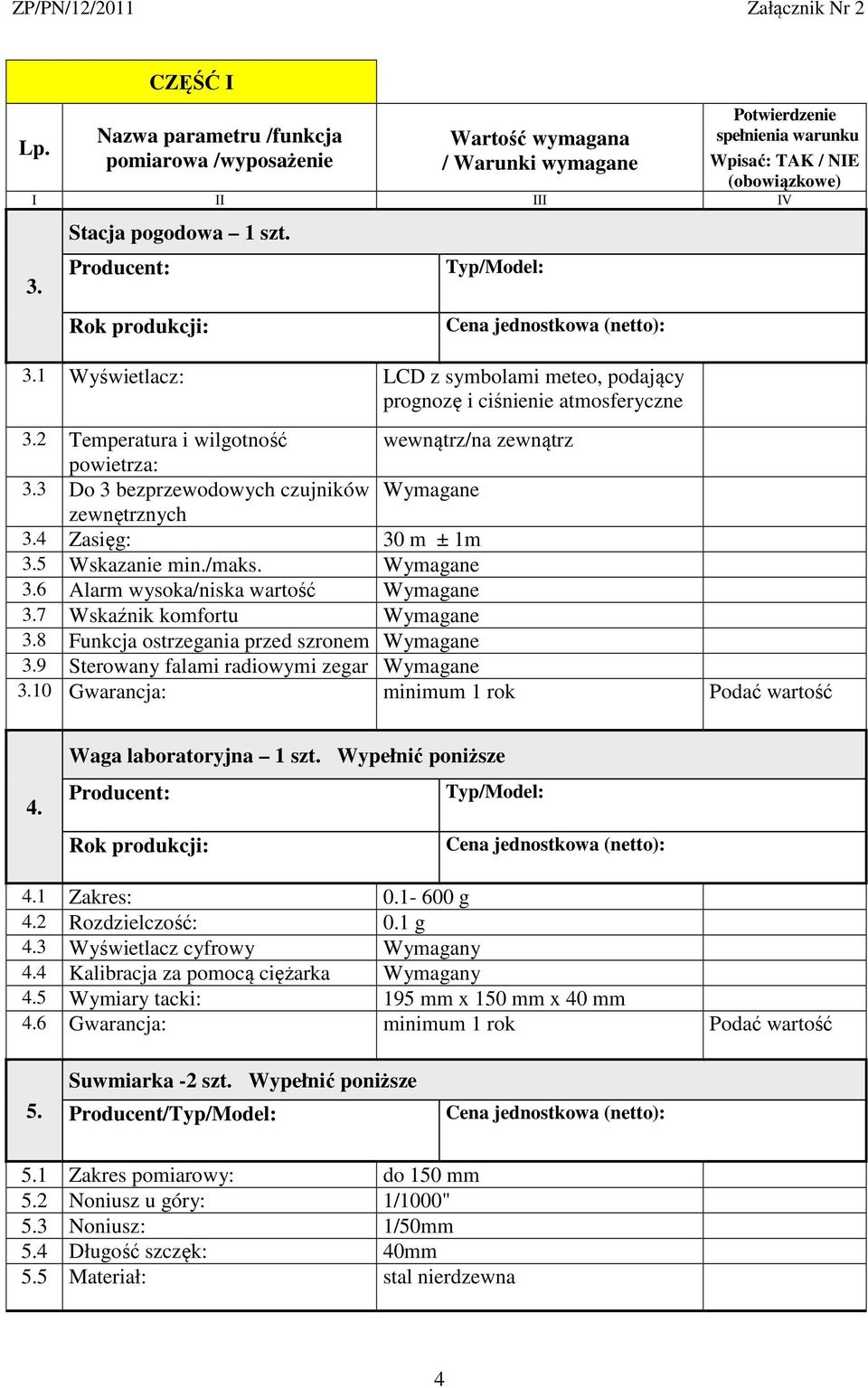

4 3. Stacja pogodowa 1 szt. 3.1 Wyświetlacz: LCD z symbolami meteo, podający prognozę i ciśnienie atmosferyczne 3.2 Temperatura i wilgotność wewnątrz/na zewnątrz powietrza: 3.3 Do 3 bezprzewodowych czujników zewnętrznych 3.4 Zasięg: 30 m ± 1m 3.5 Wskazanie min./maks. 3.6 Alarm wysoka/niska wartość 3.7 Wskaźnik komfortu 3.8 Funkcja ostrzegania przed szronem 3.9 Sterowany falami radiowymi zegar 3.10 Gwarancja: minimum 1 rok Podać wartość 4. Waga laboratoryjna 1 szt. Wypełnić poniższe 4.1 Zakres: g 4.2 Rozdzielczość: 0.1 g 4.3 Wyświetlacz cyfrowy Wymagany 4.4 Kalibracja za pomocą ciężarka Wymagany 4.5 Wymiary tacki: 195 mm x 150 mm x 40 mm 4.6 Gwarancja: minimum 1 rok Podać wartość 5. Suwmiarka -2 szt. Wypełnić poniższe Producent/ 5.1 Zakres pomiarowy: do 150 mm 5.2 Noniusz u góry: 1/1000" 5.3 Noniusz: 1/50mm 5.4 Długość szczęk: 40mm 5.5 Materiał: stal nierdzewna 4

9 Sterowany falami radiowymi zegar 3.10 Gwarancja: minimum 1 rok Podać wartość 4. Waga laboratoryjna 1 szt. Wypełnić poniższe 4.1 Zakres: 0.1-600 g 4.2 Rozdzielczość: 0.1 g 4.

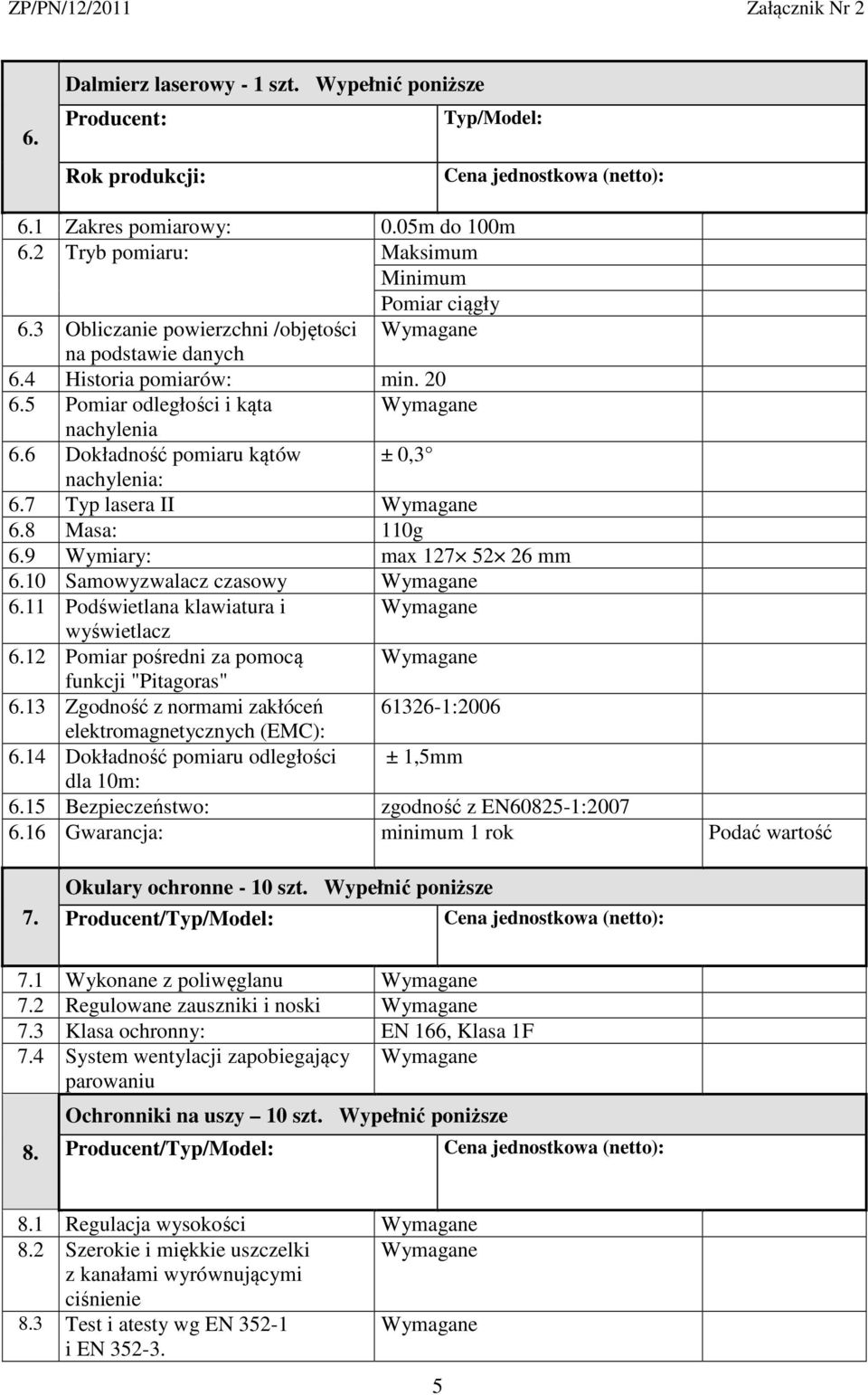

5 6. Dalmierz laserowy - 1 szt. Wypełnić poniższe 6.1 Zakres pomiarowy: 0.05m do 100m 6.2 Tryb pomiaru: Maksimum Minimum Pomiar ciągły 6.3 Obliczanie powierzchni /objętości na podstawie danych 6.4 Historia pomiarów: min Pomiar odległości i kąta nachylenia 6.6 Dokładność pomiaru kątów ± 0,3 nachylenia: 6.7 Typ lasera II 6.8 Masa: 110g 6.9 Wymiary: max mm 6.10 Samowyzwalacz czasowy 6.11 Podświetlana klawiatura i wyświetlacz 6.12 Pomiar pośredni za pomocą funkcji "Pitagoras" 6.13 Zgodność z normami zakłóceń :2006 elektromagnetycznych (EMC): 6.14 Dokładność pomiaru odległości ± 1,5mm dla 10m: 6.15 Bezpieczeństwo: zgodność z EN : Gwarancja: minimum 1 rok Podać wartość 7. Okulary ochronne - 10 szt. Wypełnić poniższe Producent/ 7.1 Wykonane z poliwęglanu 7.2 Regulowane zauszniki i noski 7.3 Klasa ochronny: EN 166, Klasa 1F 7.4 System wentylacji zapobiegający parowaniu 8. Ochronniki na uszy 10 szt. Wypełnić poniższe Producent/ 8.1 Regulacja wysokości 8.2 Szerokie i miękkie uszczelki z kanałami wyrównującymi ciśnienie 8.3 Test i atesty wg EN i EN

10 Samowyzwalacz czasowy 6.11 Podświetlana klawiatura i wyświetlacz 6.12 Pomiar pośredni za pomocą funkcji "Pitagoras" 6.13 Zgodność z normami zakłóceń 61326-1:2006 elektromagnetycznych (EMC): 6.

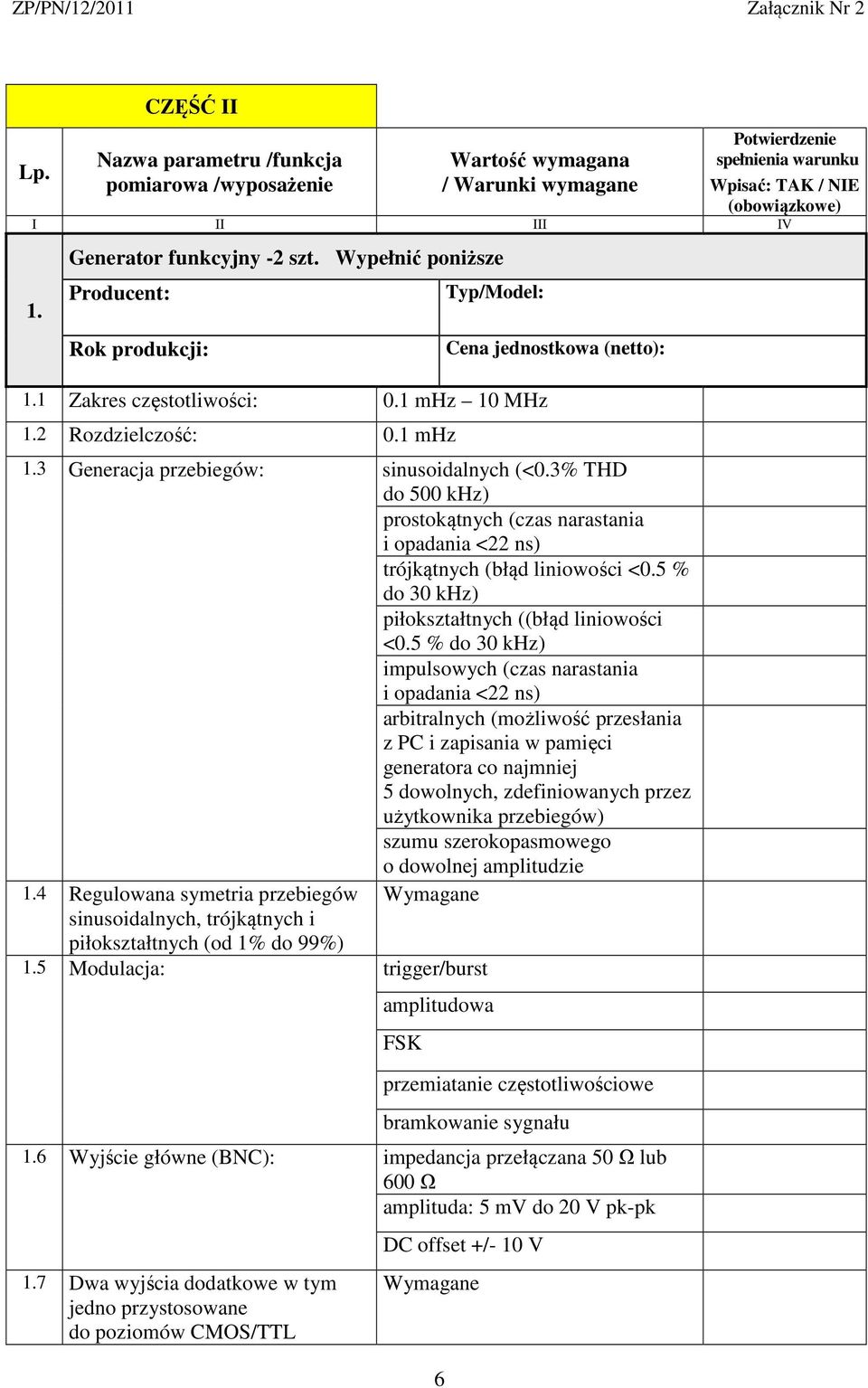

6 I 6 1. Generator funkcyjny -2 szt. Wypełnić poniższe 1.1 Zakres częstotliwości: 0.1 mhz 10 MHz 1.2 Rozdzielczość: 0.1 mhz 1.3 Generacja przebiegów: sinusoidalnych (<0.3% THD do 500 khz) prostokątnych (czas narastania i opadania <22 ns) trójkątnych (błąd liniowości <0.5 % do 30 khz) piłokształtnych ((błąd liniowości <0.5 % do 30 khz) impulsowych (czas narastania i opadania <22 ns) arbitralnych (możliwość przesłania z PC i zapisania w pamięci generatora co najmniej 5 dowolnych, zdefiniowanych przez użytkownika przebiegów) szumu szerokopasmowego o dowolnej amplitudzie 1.4 Regulowana symetria przebiegów sinusoidalnych, trójkątnych i piłokształtnych (od 1% do 99%) 1.5 Modulacja: trigger/burst amplitudowa FSK przemiatanie częstotliwościowe bramkowanie sygnału 1.6 Wyjście główne (BNC): impedancja przełączana 50 Ω lub 600 Ω amplituda: 5 mv do 20 V pk-pk 1.7 Dwa wyjścia dodatkowe w tym jedno przystosowane do poziomów CMOS/TTL DC offset +/- 10 V

5 % do 30 khz) impulsowych (czas narastania i opadania <22 ns) arbitralnych (możliwość przesłania z PC i zapisania w pamięci generatora co najmniej 5 dowolnych, zdefiniowanych przez użytkownika

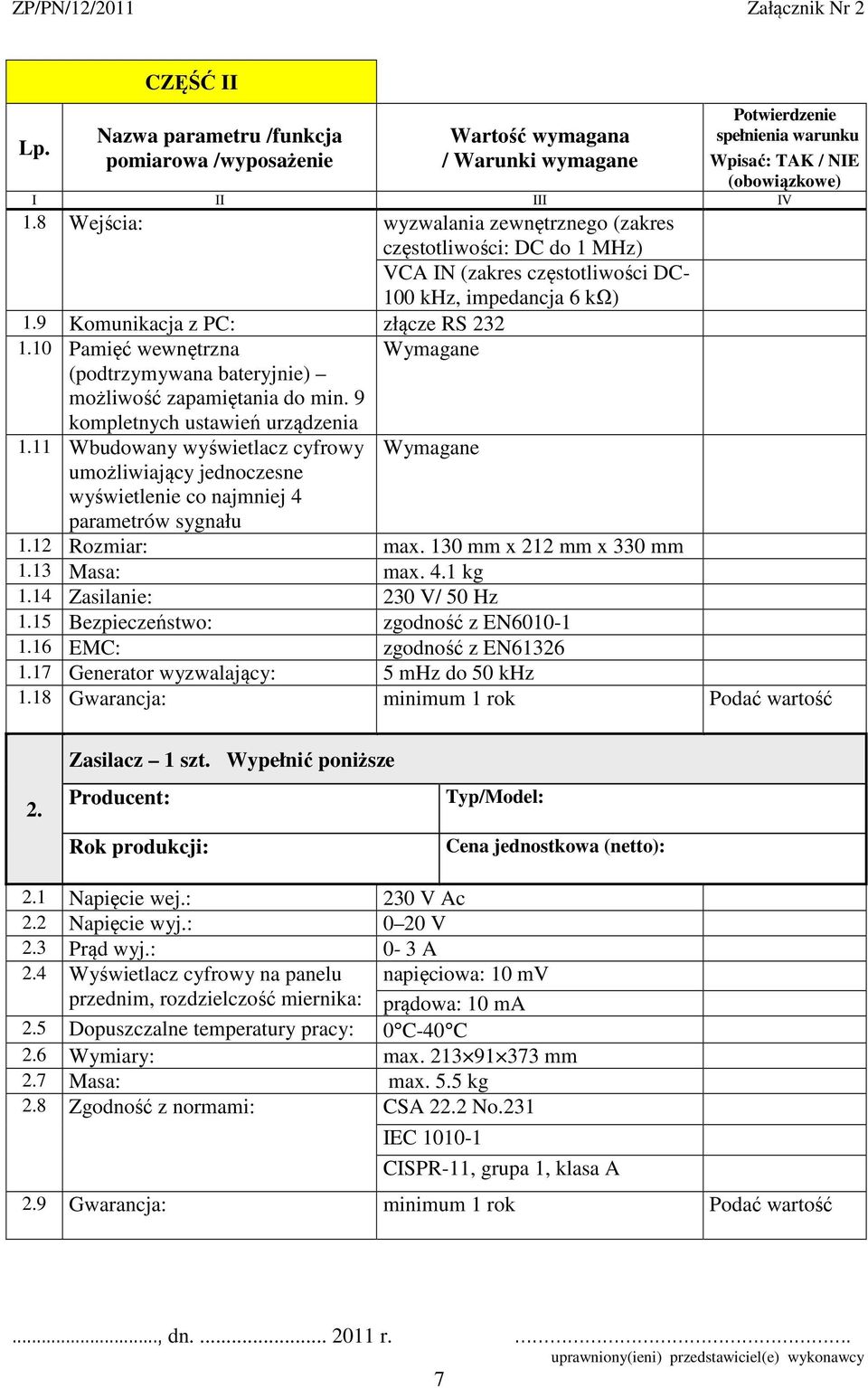

7 I 1.8 Wejścia: wyzwalania zewnętrznego (zakres częstotliwości: DC do 1 MHz) VCA IN (zakres częstotliwości DC- 100 khz, impedancja 6 kω) 1.9 Komunikacja z PC: złącze RS Pamięć wewnętrzna (podtrzymywana bateryjnie) możliwość zapamiętania do min. 9 kompletnych ustawień urządzenia 1.11 Wbudowany wyświetlacz cyfrowy umożliwiający jednoczesne wyświetlenie co najmniej 4 parametrów sygnału 1.12 Rozmiar: max. 130 mm x 212 mm x 330 mm 1.13 Masa: max. 4.1 kg 1.14 Zasilanie: 230 V/ 50 Hz 1.15 Bezpieczeństwo: zgodność z EN EMC: zgodność z EN Generator wyzwalający: 5 mhz do 50 khz 1.18 Gwarancja: minimum 1 rok Podać wartość 2. Zasilacz 1 szt. Wypełnić poniższe 2.1 Napięcie wej.: 230 V Ac 2.2 Napięcie wyj.: 0 20 V 2.3 Prąd wyj.: 0-3 A 2.4 Wyświetlacz cyfrowy na panelu przednim, rozdzielczość miernika: napięciowa: 10 mv prądowa: 10 ma 2.5 Dopuszczalne temperatury pracy: 0 C-40 C 2.6 Wymiary: max mm 2.7 Masa: max. 5.5 kg 2.8 Zgodność z normami: CSA 22.2 No.231 IEC CISPR-11, grupa 1, klasa A 2.9 Gwarancja: minimum 1 rok Podać wartość..., dn r.. uprawniony(ieni) przedstawiciel(e) wykonawcy 7

11 Wbudowany wyświetlacz cyfrowy umożliwiający jednoczesne wyświetlenie co najmniej 4 parametrów sygnału 1.12 Rozmiar: max. 130 mm x 212 mm x 330 mm 1.13 Masa: max. 4.1 kg 1.
