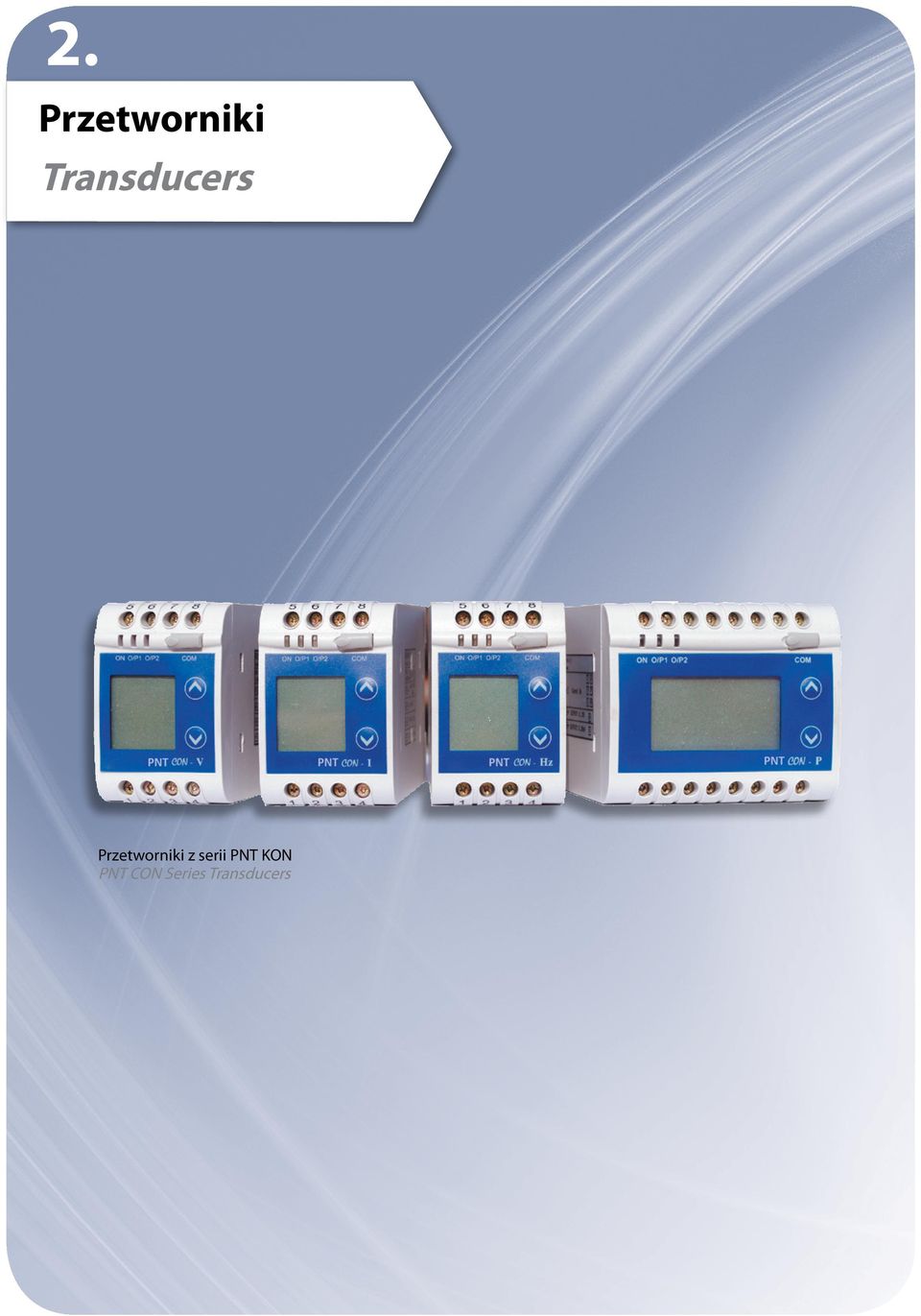

1 Przetworniki Transducers Przetworniki z serii PNT KON PNT CON Series Transducers

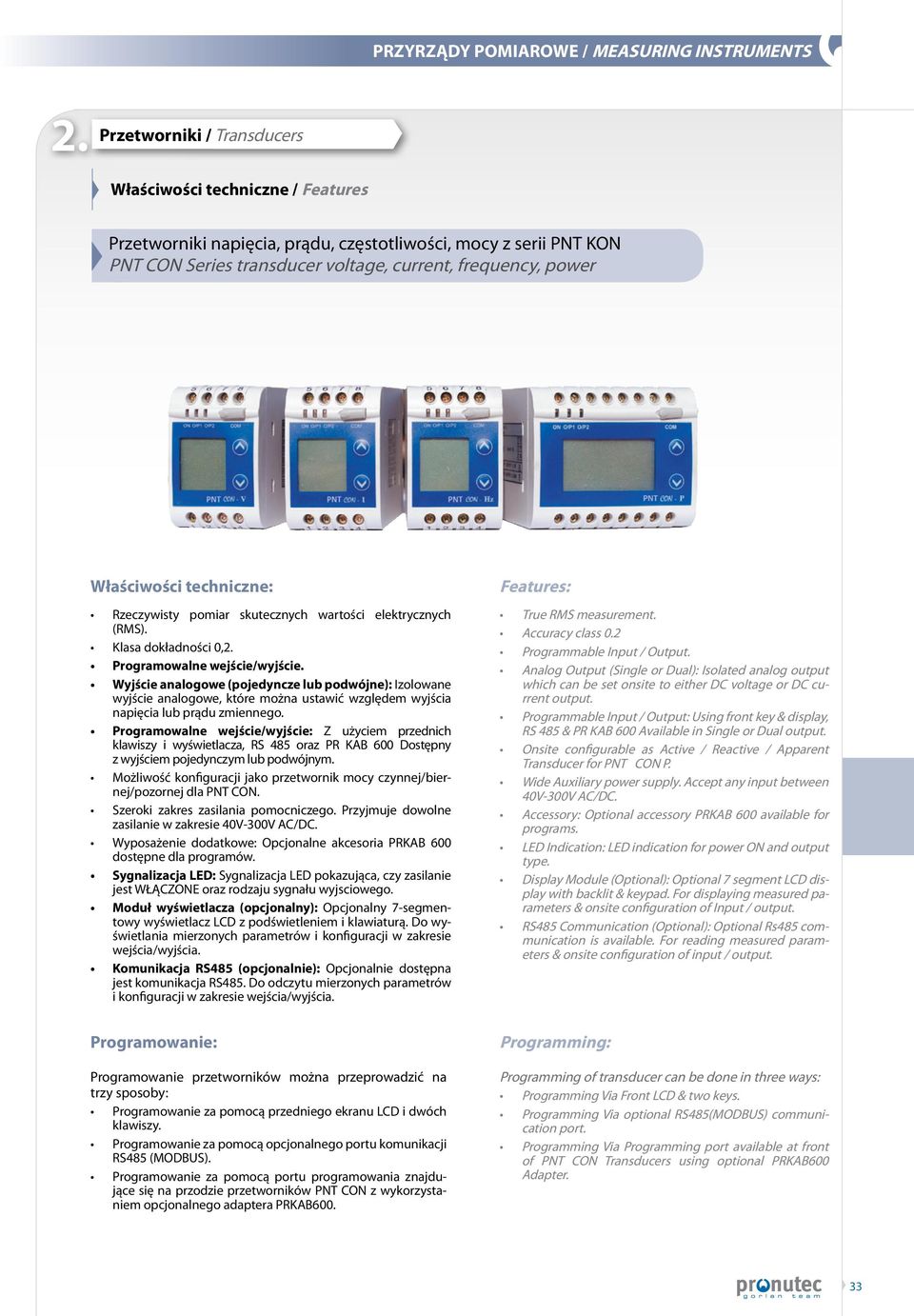

2 Właściwości techniczne / Features Przetworniki napięcia, prądu, częstotliwości, mocy z serii PNT KON PNT CON Series transducer voltage, current, frequency, power Właściwości techniczne: (RMS). Programowalne wejście/wyjście. Wyjście analogowe (pojedyncze lub podwójne): Izolowane wyjście analogowe, które można ustawić względem wyjścia napięcia lub prądu zmiennego. Programowalne wejście/wyjście: Z użyciem przednich klawiszy i wyświetlacza, RS 485 oraz PR KAB 600 Dostępny z wyjściem pojedynczym lub podwójnym. Możliwość konfiguracji jako przetwornik mocy czynnej/biernej/pozornej dla PNT CON. Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne zasilanie w zakresie 40V-300V AC/DC. Wyposażenie dodatkowe: Opcjonalne akcesoria PRKAB 600 dostępne dla programów. Sygnalizacja LED: Sygnalizacja LED pokazująca, czy zasilanie jest WŁĄCZONE oraz rodzaju sygnału wyjsciowego. mierzonych parametrów i konfiguracji w zakresie wejścia/wyjścia. Komunikacja RS485 (opcjonalnie): Opcjonalnie dostępna jest komunikacja RS485. Do odczytu mierzonych parametrów i konfiguracji w zakresie wejścia/wyjścia. Programowanie: Programowanie przetworników można przeprowadzić na trzy sposoby: Programowanie za pomocą przedniego ekranu LCD i dwóch klawiszy. Programowanie za pomocą opcjonalnego portu komunikacji RS485 (MODBUS). Programowanie za pomocą portu programowania znajdujące się na przodzie przetworników PNT CON z wykorzystaniem opcjonalnego adaptera PRKAB600. Features: Accuracy class 0.2 Programmable Input / Output. Analog Output (Single or Dual): Isolated analog output which can be set onsite to either DC voltage or DC current output. Programmable Input / Output: Using front key & display, RS 485 & PR KAB 600 Available in Single or Dual output. Onsite configurable as Active / Reactive / Apparent Transducer for PNT CON P. Wide Auxiliary power supply. Accept any input between 40V-300V AC/DC. Accessory: Optional accessory PRKAB 600 available for programs. LED Indication: LED indication for power ON and output type. Display Module (Optional): Optional 7 segment LCD display with backlit & keypad. For displaying measured parameters & onsite configuration of Input / output. RS485 Communication (Optional): Optional Rs485 communication is available. For reading measured parameters & onsite configuration of input / output. Programming: Programming of transducer can be done in three ways: Programming Via Front LCD & two keys. Programming Via optional RS485(MODBUS) communication port. Programming Via Programming port available at front of PNT CON Transducers using optional PRKAB600 Adapter. 33

Programowalne wejście/wyjście: Z użyciem przednich klawiszy i wyświetlacza, RS 485 oraz PR KAB 600 Dostępny z wyjściem pojedynczym lub podwójnym.

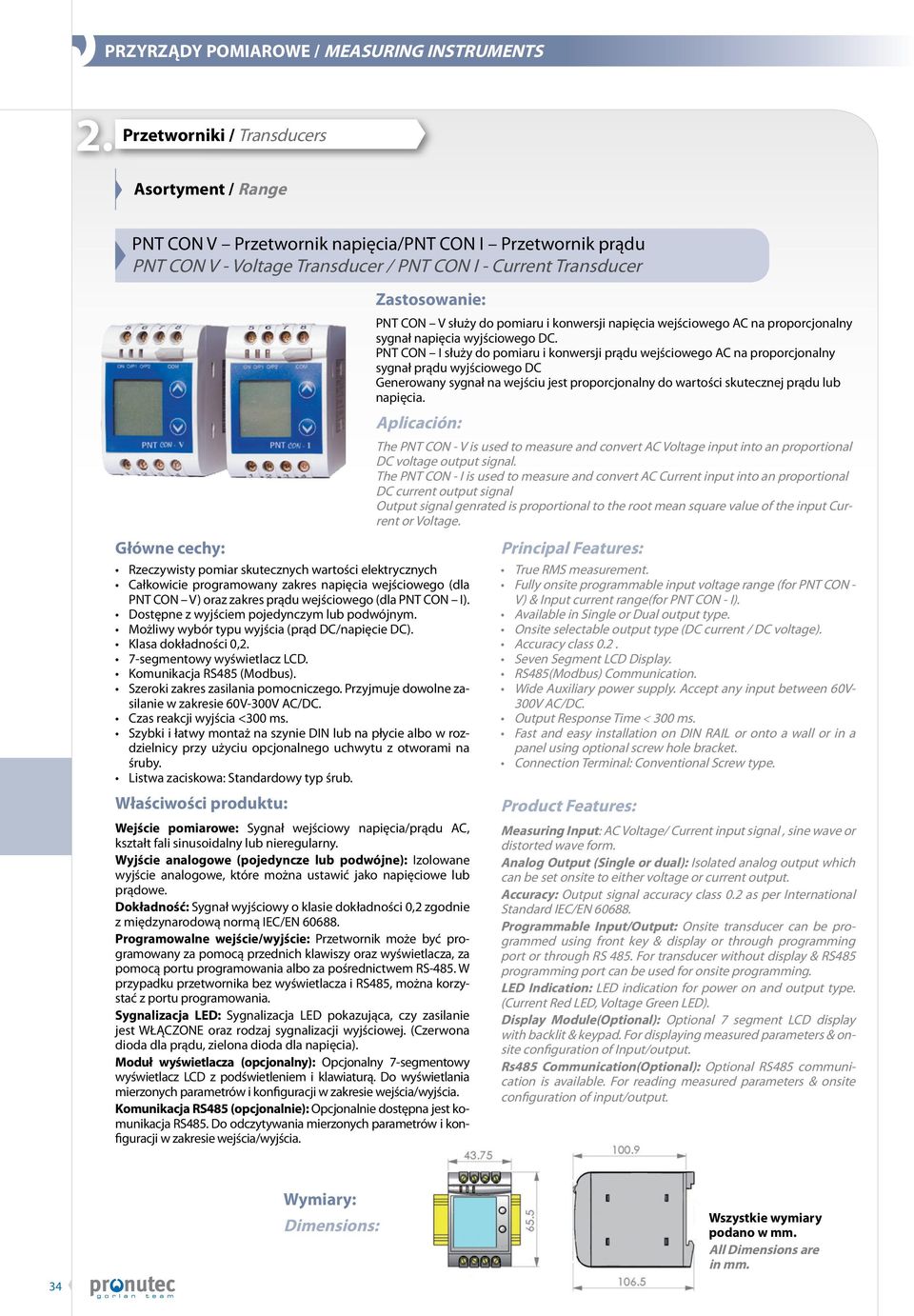

3 Asortyment / Range PNT CON V Przetwornik napięcia/pnt CON I Przetwornik prądu PNT CON V - Voltage Transducer / PNT CON I - Current Transducer Aplicación: Całkowicie programowany zakres napięcia wejściowego (dla PNT CON V) oraz zakres prądu wejściowego (dla PNT CON I). Dostępne z wyjściem pojedynczym lub podwójnym. Możliwy wybór typu wyjścia (prąd DC/napięcie DC). Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne zasilanie w zakresie 60V-300V AC/DC. Czas reakcji wyjścia <300 ms. przy użyciu opcjonalnego uchwytu z otworami na śruby. Wejście pomiarowe: Sygnał wejściowy napięcia/prądu AC, kształt fali sinusoidalny lub nieregularny. Wyjście analogowe (pojedyncze lub podwójne): Izolowane wyjście analogowe, które można ustawić jako napięciowe lub prądowe. Dokładność: Sygnał wyjściowy o klasie dokładności 0,2 zgodnie z międzynarodową normą IEC/EN przypadku przetwornika bez wyświetlacza i RS485, można korzystać Sygnalizacja LED: Sygnalizacja LED pokazująca, czy zasilanie jest WŁĄCZONE oraz rodzaj sygnalizacji wyjściowej. (Czerwona dioda dla prądu, zielona dioda dla napięcia). mierzonych parametrów i konfiguracji w zakresie wejścia/wyjścia. Komunikacja RS485 (opcjonalnie): Opcjonalnie dostępna jest komunikacja RS485. Do odczytywania mierzonych parametrów i konfiguracji w zakresie wejścia/wyjścia. PNT CON V służy do pomiaru i konwersji napięcia wejściowego AC na proporcjonalny sygnał napięcia wyjściowego DC. PNT CON I służy do pomiaru i konwersji prądu wejściowego AC na proporcjonalny sygnał prądu wyjściowego DC Generowany sygnał na wejściu jest proporcjonalny do wartości skutecznej prądu lub napięcia. The PNT CON - V is used to measure and convert AC Voltage input into an proportional DC voltage output signal. The PNT CON - I is used to measure and convert AC Current input into an proportional DC current output signal Output signal genrated is proportional to the root mean square value of the input Current or Voltage. Fully onsite programmable input voltage range (for PNT CON - V) & Input current range(for PNT CON - I). Available in Single or Dual output type. Onsite selectable output type (DC current / DC voltage). RS485(Modbus) Communication. Wide Auxiliary power supply. Accept any input between 60V- 300V AC/DC. Output Response Time < 300 ms. Fast and easy installation on DIN RAIL or onto a wall or in a panel using optional screw hole bracket. Connection Terminal: Conventional Screw type. Measuring Input: AC Voltage/ Current input signal, sine wave or distorted wave form. can be set onsite to either voltage or current output. Standard IEC/EN Wszystkie wymiary podano w mm. All Dimensions are in mm.

Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne zasilanie w zakresie 60V-300V AC/DC. Czas reakcji wyjścia <300 ms. przy użyciu opcjonalnego uchwytu z otworami na śruby.

4 PNT CON - Hz przetwornik częstotliwości PNT CON - Hz Frequency Transducer Przetwornik PNT CON-Hz jest wykorzystywany do pomiaru częstotliwości. Sygnał wyjściowy jest proporcjonalny do mierzonej częstotliwości i stanowi niezależny od obciążenia prąd DC lub niezależne od obciążenia napięcie DC. Aplicación: The PNT CON-Hz transducer is used for frequency measurement. The output signal is proportional to measured frequency and is either load independent DC Current or load independent DC Voltage. Całkowicie programowalny zakres sygnału wejściowego. Dostępne z wyjściem pojedynczym lub podwójnym (prąd DC/napięcie DC). Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne zasilanie w zakresie 60V-300V AC/DC. Czas reakcji wyjścia <300 ms. standard. przy użyciu opcjonalnego uchwytu z otworami na śruby. Wejście pomiarowe: Przebieg sinusoidalny lub nieregularny w przypadku nominalnego napięcia wejściowego z przebiegiem podstawowym. Wyjście analogowe (pojedyncze lub podwójne): Izolowane wyjście analogowe, które można ustawić jako napięciowe lub prądowe. Dokładność: Sygnał wyjściowy o klasie dokładności 0,2 zgodnie z międzynarodową normą IEC/EN przypadku przetwornika bez wyświetlacza i RS485, można korzystać Sygnalizacja LED: Sygnalizacja LED pokazująca, czy zasilanie jest WŁĄCZONE oraz rodzaj sygnału wyjściowego. (Czerwona dioda dla prądu, zielona dioda dla napięcia). mierzonych parametrów konfiguracji w zakresie wejścia/wyjścia. Komunikacja RS485 (opcjonalnie): Opcjonalnie dostępna jest komunikacja RS485. Do odczytywania mierzonych parametrów i lokalnej konfiguracji w zakresie wejścia/wyjścia. Fully onsite programmable input range. Available in Single or Dual output type (DC current / DC voltage). Rs485(Modbus) Communication. Wide Auxiliary power supply. Accept any input between 60V-300V AC/DC. Output Response Time < 300 ms standard.. Fast and easy installation on DIN RAIL or onto a wall or in a panel using optional screw hole bracket. Connection Terminal : Conventional Screw type. Measuring Input: Sine wave or distorted wave form of nominal input voltage with fundamental wave. can be set to voltage or current output onsite. Standard IEC/EN Wszystkie wymiary podano w mm. All Dimensions are in mm. 35

Aplicación: The PNT CON-Hz transducer is used for frequency measurement.

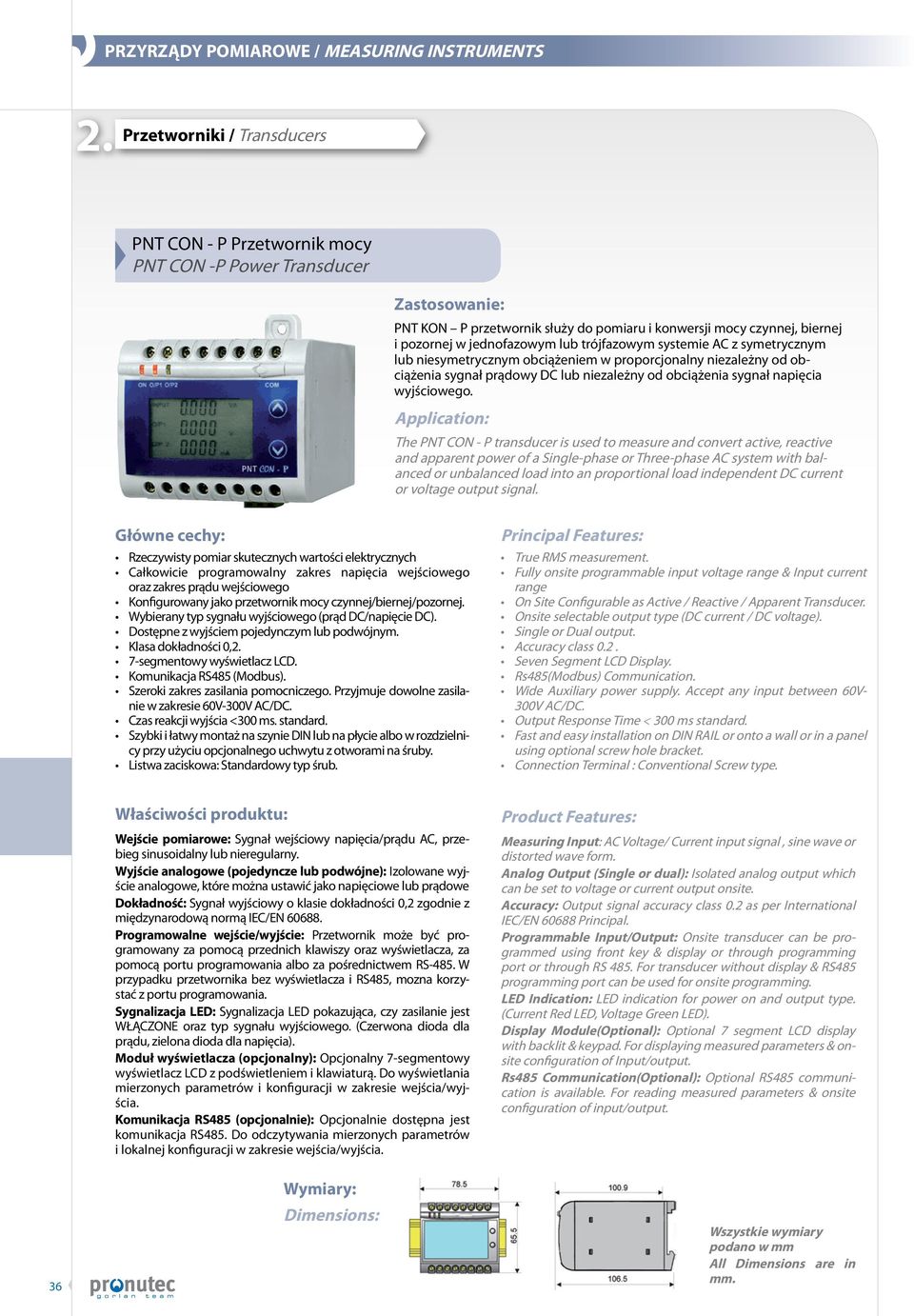

5 PNT CON - P Przetwornik mocy PNT CON -P Power Transducer PNT KON P przetwornik służy do pomiaru i konwersji mocy czynnej, biernej i pozornej w jednofazowym lub trójfazowym systemie AC z symetrycznym lub niesymetrycznym obciążeniem w proporcjonalny niezależny od obciążenia sygnał prądowy DC lub niezależny od obciążenia sygnał napięcia wyjściowego. Application: The PNT CON - P transducer is used to measure and convert active, reactive and apparent power of a Single-phase or Three-phase AC system with balanced or unbalanced load into an proportional load independent DC current or voltage output signal. Całkowicie programowalny zakres napięcia wejściowego oraz zakres prądu wejściowego Konfigurowany jako przetwornik mocy czynnej/biernej/pozornej. Wybierany typ sygnału wyjściowego (prąd DC/napięcie DC). Dostępne z wyjściem pojedynczym lub podwójnym. Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne zasilanie w zakresie 60V-300V AC/DC. Czas reakcji wyjścia <300 ms. standard. przy użyciu opcjonalnego uchwytu z otworami na śruby. Fully onsite programmable input voltage range & Input current range On Site Configurable as Active / Reactive / Apparent Transducer. Onsite selectable output type (DC current / DC voltage). Single or Dual output. Rs485(Modbus) Communication. Wide Auxiliary power supply. Accept any input between 60V- 300V AC/DC. Output Response Time < 300 ms standard. Fast and easy installation on DIN RAIL or onto a wall or in a panel using optional screw hole bracket. Connection Terminal : Conventional Screw type. Wejście pomiarowe: Sygnał wejściowy napięcia/prądu AC, przebieg sinusoidalny lub nieregularny. Wyjście analogowe (pojedyncze lub podwójne): Izolowane wyjście analogowe, które można ustawić jako napięciowe lub prądowe Dokładność: Sygnał wyjściowy o klasie dokładności 0,2 zgodnie z międzynarodową normą IEC/EN przypadku przetwornika bez wyświetlacza i RS485, mozna korzystać Sygnalizacja LED: Sygnalizacja LED pokazująca, czy zasilanie jest WŁĄCZONE oraz typ sygnału wyjściowego. (Czerwona dioda dla prądu, zielona dioda dla napięcia). mierzonych parametrów i konfiguracji w zakresie wejścia/wyjścia. Komunikacja RS485 (opcjonalnie): Opcjonalnie dostępna jest komunikacja RS485. Do odczytywania mierzonych parametrów i lokalnej konfiguracji w zakresie wejścia/wyjścia. Measuring Input: AC Voltage/ Current input signal, sine wave or distorted wave form. can be set to voltage or current output onsite. IEC/EN Principal. 36 Wszystkie wymiary podano w mm All Dimensions are in mm.

Application: The PNT CON - P transducer is used to measure and convert active, reactive and apparent power of a Single-phase or Three-phase AC system with balanced or unbalanced load into an
