Specjalizowane układy analogowe przykłady nieliczne z ogromnej grupy wybrane
|
|
- Jakub Urban
- 8 lat temu
- Przeglądów:
Transkrypt
1 Układy scalone c.d. Specjalizowane układy analogowe przykłady nieliczne z ogromnej grupy wybrane Ryszard J. Barczyński, 2012 Politechnika Gdańska, Wydział FTiMS, Katedra Fizyki Ciała Stałego Materiały dydaktyczne do użytku wewnętrznego Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

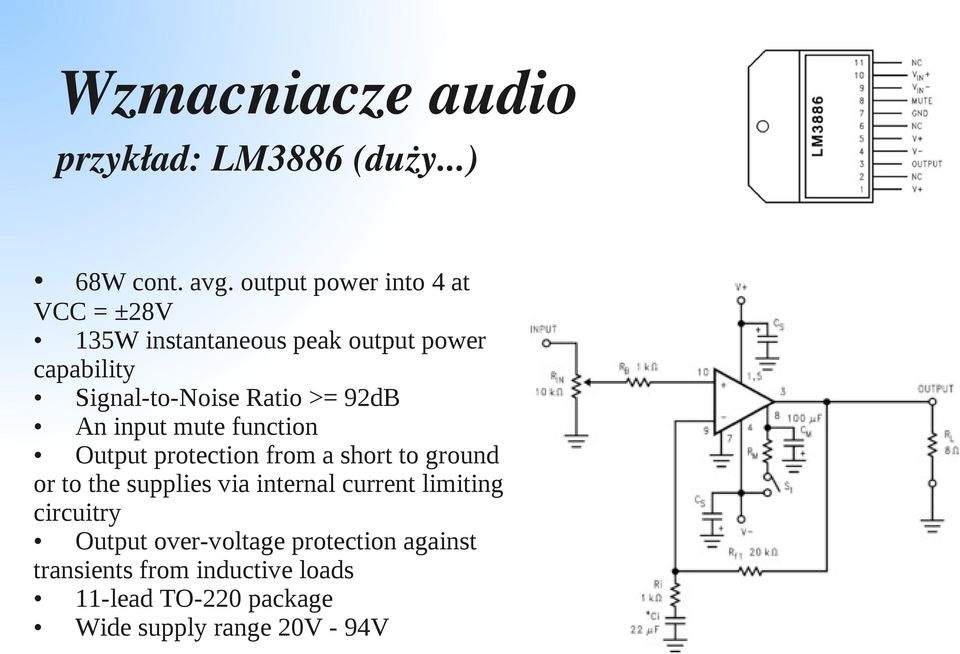

2 Wzmacniacze audio przykład: LM3886 (duży...) 68W cont. avg. output power into 4 at VCC = ±28V 135W instantaneous peak output power capability Signal-to-Noise Ratio >= 92dB An input mute function Output protection from a short to ground or to the supplies via internal current limiting circuitry Output over-voltage protection against transients from inductive loads 11-lead TO-220 package Wide supply range 20V - 94V
3 Wzmacniacze audio przykład: LM48860 (bardzo maleńki...) Available in space saving micro SMD package Improved pop & click circuitry eliminates noises during turn on and turn off transitions No output coupling capacitors, snubber networks, bootstrap capacitors, or gain setting resistors required Shutdown either channel independently PSRR at 217Hz (VDD = 3.0V) 80dB (typ) Stereo Power Output at VDD = 3V, RL = 16 Ω, THD+N = 1% 40mW (typ) Shutdown Current 0.1μA (typ) Internal Fixed Gain 1.5V/V (typ) Operating Voltage 2.0V to 5.5V
4 Wzmacniacze specjalne przykład: LMH6505 (regulowany napięciem) Gain Adjust Range Analog Control BW Signal Channel BW Supply Min Supply Max Gain Control Interface Slew Rate 80 db 150 MHz 150 MHz 7 Volt 12 Volt Voltage 1500 Volts/usec
5 Sterowniki wyświetlaczy przykład: LM3410 (prościutki LED) Space Saving SOT23 5 & 6 LLP Package Input voltage range of 2.7V to 5.5V Output voltage range of 3V to 24V 2.8A Typical Switch Current High Switching Frequency 525 KHz (LM3410 Y) 1.6 MHz (LM3410 X) 170 m Ω NMOS Switch 190 mv Internal Voltage Reference Internal Soft Start Current Mode, PWM Operation Thermal Shutdown
6 Timery przykład legenda: 555 Ważną klasą układów scalonych są układy realizacji zależności czasowych (ang. timer). Produkowane są liczne ich typy, ale jeden uzyskał status kultowego. Jest to LM555. Jest produkowany w rozmaitych wersjach przez praktycznie wszystkich wytwórców układów scalonych (pojedynczy i podwójny). Typowe oznaczenia: LM555, NE555, LM556, NE Niewiarygodnie liczne aplikacje. Prosta budowa: dwa komparatory, przerzutnik, rozładowujący tranzystor i dzielnik złożony z trzech rezystorów.

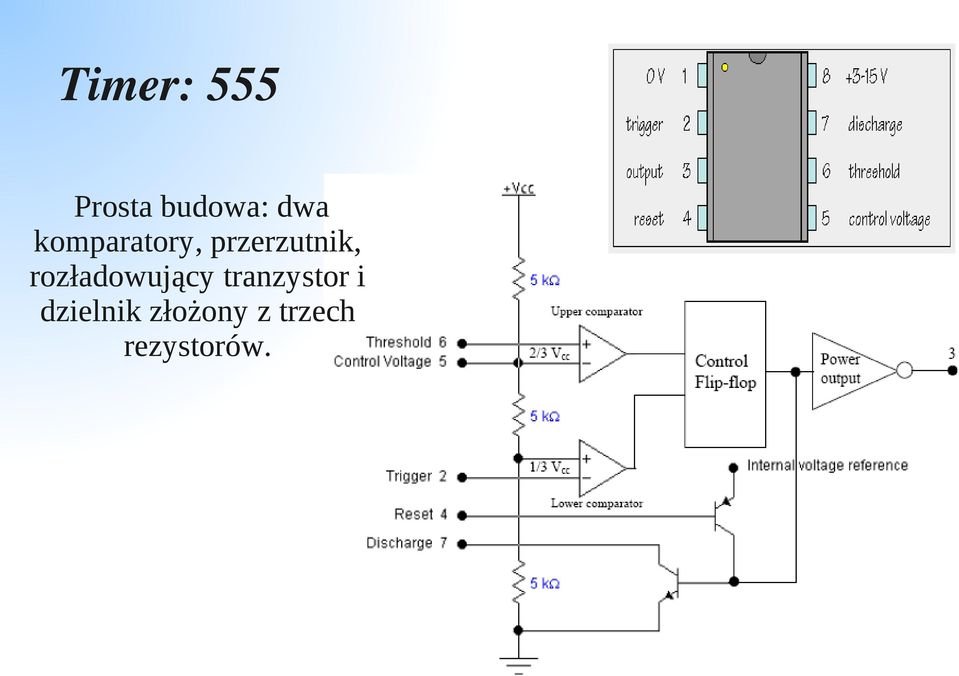

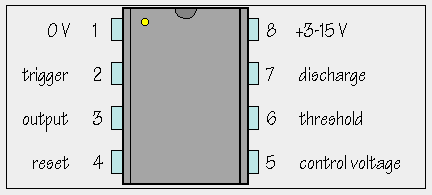

7 Timer: 555 Prosta budowa: dwa komparatory, przerzutnik, rozładowujący tranzystor i dzielnik złożony z trzech rezystorów.

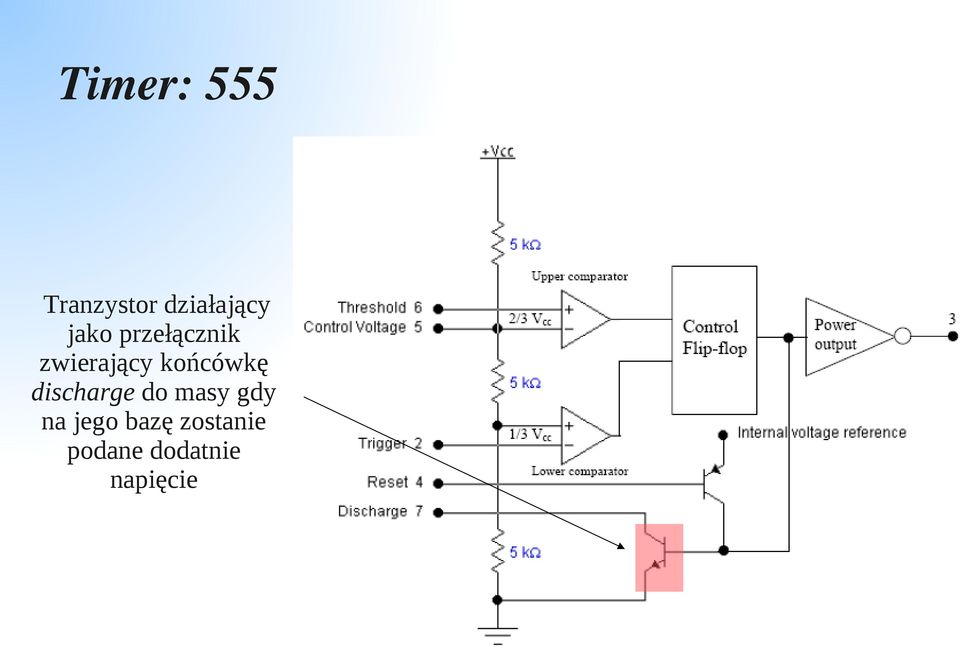

8 Timer: 555 Tranzystor działający jako przełącznik zwierający końcówkę discharge do masy gdy na jego bazę zostanie podane dodatnie napięcie

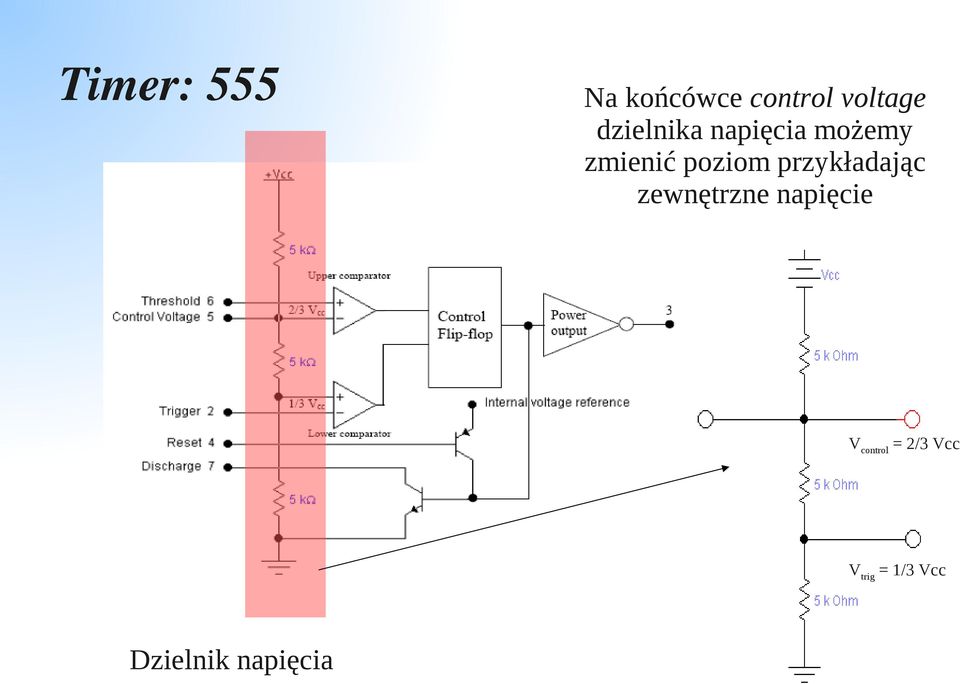

9 Timer: 555 Na końcówce control voltage dzielnika napięcia możemy zmienić poziom przykładając zewnętrzne napięcie V control = 2/3 Vcc V trig = 1/3 Vcc Dzielnik napięcia
10 Timer: 555 Dwa komparatory: na ich wyjściu jest stan high (dodatnie napięcie) gdy wejście "+" jest na wyższym potencjale niż " ". Górny komparator: wejście threshold jest porównywane z V control Dolny komparator: wejście trigger jest porównywane z V trig. Rezultaty porównań ustawiają przerzutnik.
11 Timer: 555 Przerzutnik: Pamięta który z komparatorów jako ostatni sygnalizował stan dodatni. Jeżeli threshold>v control ; Stan wyjścia jest wysoki. Tranzystor jest włączony. Jeżeli trigger< V trig ; Stan wyjścia jest niski. Tranzystor jest wyłączony.

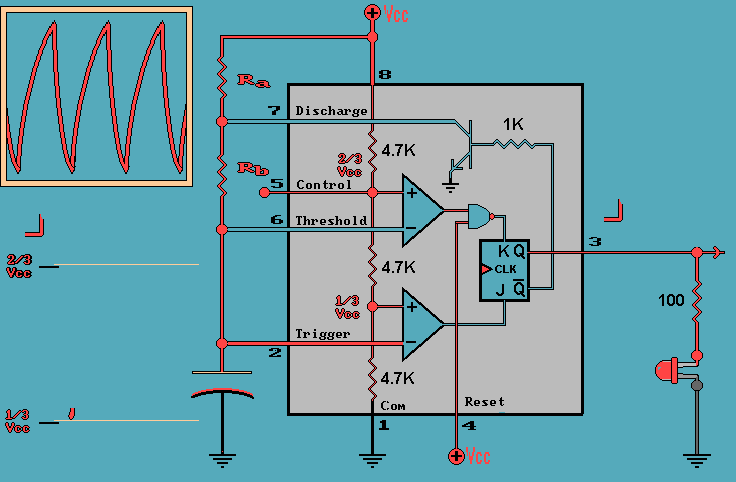

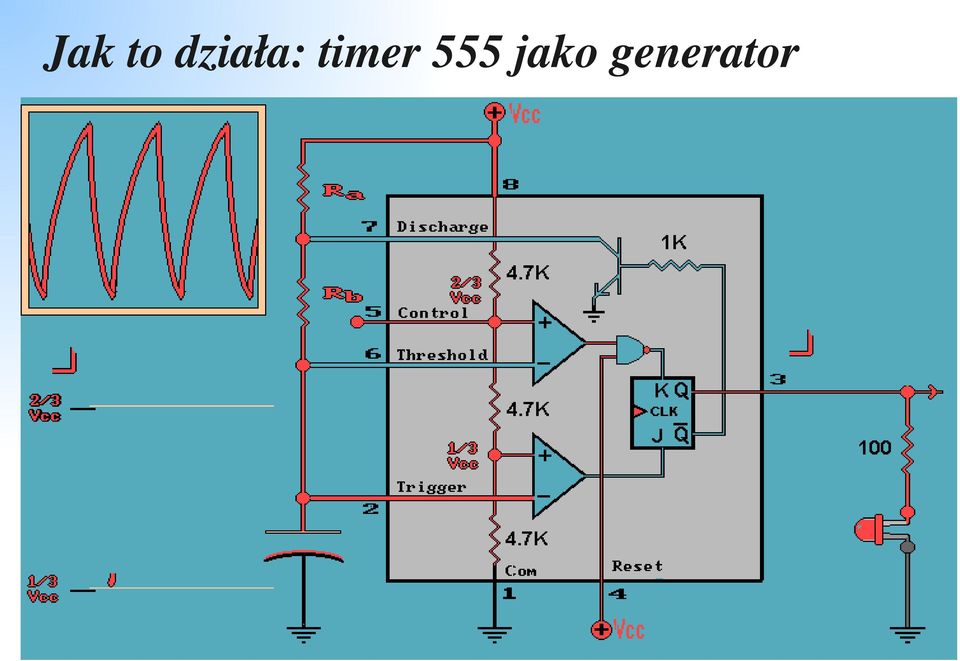

12 Jak to działa: timer 555 jako generator
13 Timer 555 jako generator (multiwibrator astabilny) Multiwibrator astabilny: Obydwa wejścia komparatorów przyłączone są do kondensatora inicjując jego naprzemienne ładowanie i rozładowanie. Stałe czasowe ładowania i rozładowania są zdeterminowane przez wybór kondensatora i rezystorów umożliwia to określenie częstotliwości i współczynnika wypełnienia.
14 Timer 555 jako układ formowania impulsu (multiwibrator monostabilny, one shot) Multiwibrator monostabilny: Impuls przyłożony na wejście inicjuje jego ładowanie. Jednocześnie na wyjściu pojawia się stan wysoki. Po naładowaniu się kondensatora do potencjału control voltage następuje przerzut przerzutnika, kondensator zostaje rozładowany, a układ wraca do stanu spoczynkowego.

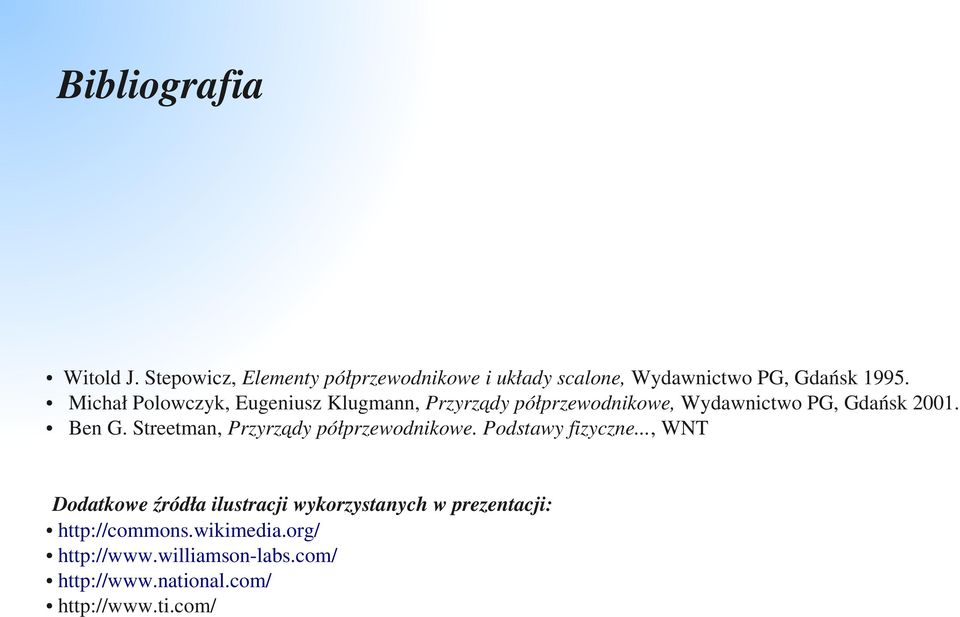

15 Bibliografia Witold J. Stepowicz, Elementy półprzewodnikowe i układy scalone, Wydawnictwo PG, Gdańsk Michał Polowczyk, Eugeniusz Klugmann, Przyrządy półprzewodnikowe, Wydawnictwo PG, Gdańsk Ben G. Streetman, Przyrządy półprzewodnikowe. Podstawy fizyczne..., WNT Dodatkowe źródła ilustracji wykorzystanych w prezentacji: labs.com/
