DOKUMENTACJA PROJEKTOWA

Transkrypt

1 pieczęć podłużna ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH Województwa Pomorskiego w Gdańsku TERENOWY ODDZIAŁ W TCZEWIE DOKUMENTACJA PROJEKTOWA nr /2016 na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych płynących oraz urządzeń melioracji wodnych podstawowych Nazwa robót wg Zamawiającego: Obiekt nr 3 Rzeki, kanały i stacje pomp - konserwacja bieżąca i gruntowna gm.: Gniew, Pelplin, Subkowy, Tczew, pow. Tczew. Nazwy i kody robót budowlanych objętych przedmiotem zamówienia wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Lp nazwa cieku, wału, stacji pomp adres 1 Kanał Wałowy gm. Gniew, Pelplin, Subkowy 2 Kanał Graniczny gm. Gniew, Pelplin, Subkowy 3 Kanał Jeziorniak II gm. Gniew, Pelplin 4 Kanał Średniak gm. Pelplin 5 Kanał Jeziorniak I gm. Pelplin 6 Kanał Walichnowski gm. Gniew 7 Kanał C gm. Pelplin 8 Kanał P gm. Subkowy 9 Kanał Pelpliński Gm. Pelplin, Subkowy 10 Kanał pompowy Międzyłęż Gm. Pelplin, Subkowy 11 Rz. Struga Subkowska Gm. Tczew, Pelplin, Subkowy, Tczew 12 Rz. Struga Młyńska Gm. Gniew 13 Rz. Waćmierka Gm. Tczew, Subkowy 14 Rz. Struga Rakowiecka Gm. Gniew 15 Rz. Struga Bielicka Gm. Gniew 16 Stacja pomp Opalenie Gniew 17 Stacja pomp Międzyłęż Pelplin 18 Stacja pomp Rybaki Subkowy Gminy: Gniew, Pelplin, Subkowy, Tczew, powiat Tczew

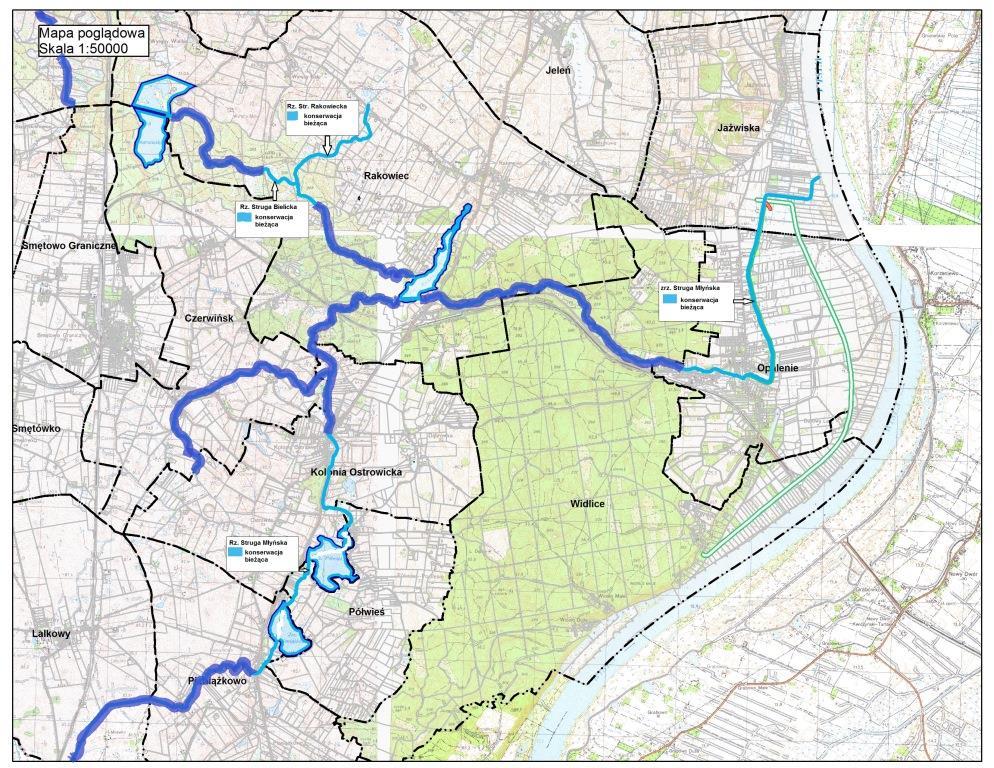

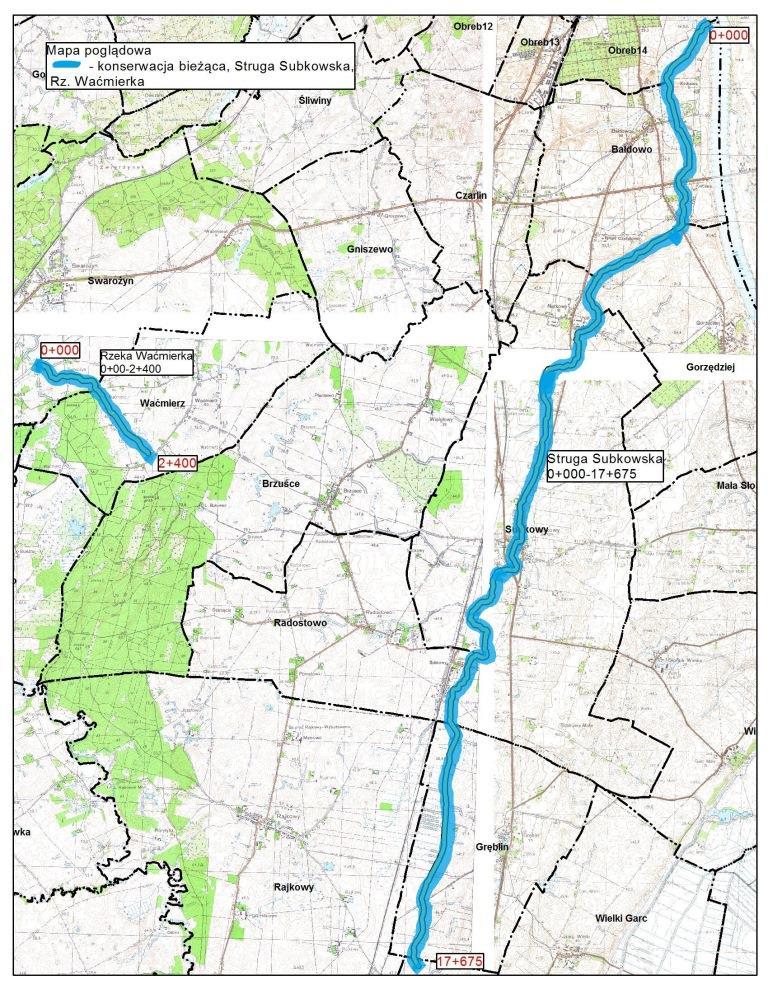

2 Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Spis zawartości dokumentacji projektowej: 1 Opis kwalifikacyjny 6 Kontrola jakości robót 2 Zakres robót 7 Rozwiązania projektowe 3 Opis techniczny 8 Odbiory robót 4 Informacje o terenie budowy 9 Specyfikacja techniczna wykonania i odbioru robót budowlanych 5 Charakterystyka obiektu 10 Mapa poglądowa Dokumentację projektową sporządzono w Terenowym Oddziale w Tczewie Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku oraz uznano ją za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celowi jakiemu ma służyć. Data opracowania: r. Sporządził: Specj. ds. eksploatacji Edward Wierzbicki Sprawdził: Referent Przemysław Korynt. (Podpis i pieczęć ) (Podpis i pieczęć ) Zatwierdzam Kierownik Terenowego Oddziału w Tczewie Mariusz Akierman. (Podpis i pieczęć)

3 I. OPIS KWALIFIKACYJNY - konserwacja bieżąca oraz gruntowna rzek, kanałów i stacji pomp Obiekt nr 3 Rzeki, kanały i stacje pomp Tczew, pow. Tczew. - konserwacja bieżąca gm.: Gniew, Pelplin, Subkowy, Lokalizacja obiektu Lp nazwa cieku, wału, stacji pomp [km] adres 1 Kanał Wałowy Gm. Gniew, Pelplin, Subkowy 2 Kanał Graniczny Gm. Gniew, Pelplin, Subkowy 3 Kanał Jeziorniak II Gm. Gniew, Pelplin 4 Kanał Średniak , Gm. Pelplin 5 Kanał Jeziorniak I Gm. Pelplin 6 Kanał Walichnowski Gm. Gniew 7. Kanał C Gm. Pelplin 8 Kanał P Gm. Subkowy 9 10 Kanał Pelpliński Gm. Subkowy Rz. Struga Subkowska , Gm. Gniew 11 Kanał pompowy Międzyłęż Gm. Pelplin, Subkowy 12 Rz. Struga Młyńska , Gm. Pelplin, Subkowy, Tczew 13 Rz. Waćmierka Gm. Subkowy 14 Rz. Struga Rakowiecka Gm. Gniew 15 Rz. Struga Bielicka Gm. Gniew 16 Stacja pomp Opalenie Gm. Gniew 17 Stacja pomp Międzyłęż Gm. Pelplin 18 Stacja pomp Rybaki Gm. Subkowy termin wykonania robót: do r. II. ZAKRES ROBÓT Poniższy zakres robót nie stanowi podstawy do kosztorysowania. Formularz cenowy oferent sporządzi na podstawie tabeli przedmiaru robót wraz z pełnym opisem pozycji tożsamym z pozycjami w niej zawartymi. Lp Zakres robót Jednostka Ilość jednostek I Konserwacja bieżąca I -sze okoszenie x x 1 Ręczne okoszenia skarp cieków z wygrabieniem km 72,7 2 Ręczne okoszenie dna cieków z wygrabieniem km 72,7 II Konserwacja bieżąca II-gie okoszenie i us. zatorów x x 1 Ręczne okoszenia skarp cieków km 48,4 2 Ręczne okoszenie dna cieków z wygrabieniem km 48,4 3 Mechaniczne okoszenie dna z wygrabieniem km 2,6 4 Usuwanie zatorów III Konserwacja gruntowna x x 1 Mechaniczne odmulenie dna koparką km 10,5 2 Rozplantowanie urobku spycharką km 10,5 3 Oczyszczenie terenu po rozplantowaniu km 10,5 4 Odmulenie przepustów szt 10

4 5 Oczyszczenie studni kontr. z namułu szt 1 6 Stacja pomp Opalenie wywóz skratek m Stacja pomp Rybaki wywóz skratek m Stacja pomp Międzyłęż wywóz skratek m 3 5 III. OPIS TECHNICZNY DO UPROSZCZONEJ DOKUMENTACJI PROJEKTOWEJ 1. WIADOMOŚCI WSTĘPNE Niniejsza DOKUMENTACJA PROJEKTOWA została opracowana przez pracowników ZMiUW WP w Gdańsku, Terenowy Oddział w Tczewie w celu wykonania na jej podstawie konserwacji rzek, kanałów i stacji pomp. W związku z tym, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano w oparciu o par. 3 i 4 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej (Dz. U. z 2013 r., poz. 1129). Roboty ujęte w niniejszej dokumentacji planowane są do zrealizowania w wyniku postępowania o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego przeprowadzanego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk. Podstawa prawna i wykorzystane materiały: 1. Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2016 r., poz. 290, j.t.) i rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. 2. Ustawa z dnia 18 lipca 2001r. Prawo wodne (Dz. U. z 2015 r., poz. 469, tekst jednolity z póżn. zm.). 3. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003r., poz z późn. zm.). 4. Podkłady mapowe w skali 1: Ustalone potrzeby w zakresie konserwacji rzek, kanałów i stacji pomp. IV. INFORMACJE O TERENIE BUDOWY 1. POŁOŻENIE OBIEKTU Obiekt nr 3 Rzeki, kanały i stacje pomp konserwacja bieżąca i gruntowna gm.: Gniew, Pelplin, Subkowy, Tczew, pow. Tczew. Rzeki i kanały objęte niniejszą dokumentacją i przewidziane do konserwacji położone są na terenie gmin: Gniew, Pelplin, Subkowy, Tczew na gruntach wsi: Bałdowo, Wielka Słońca, Wielki Garc, Międzyłęż, Rudno, Małe Walichnowy, Lignowy, Wielkie Walichnowy, Szprudowo, Polskie Gronowo, Ciepłe, Jaźwiska, Kolonia Ostrowicka, Półwieś, Pieniążkowo, Rakowiec, Waćmierz, Swarożyn. Stacje pomp: Stacja pomp Opalenie położona jest w m. Jaźwiska, gm. Gniew Stacja pomp Międzyłęż położona jest w m. Międzyłęż, gm. Pelplin Stacja pomp Rybaki położona jest w m. Rybaki, gm. Subkowy V. CHARAKTERYSTYKA OBIEKTU Rzeki i kanały przewidziane do konserwacji bieżącej i gruntownej odprowadzają wody powodziowe oraz nadmiar wód z terenów rolniczych i leśnych, przez które przepływają oraz są odprowadzalnikami wód z obszarów położonych poza granicami gmin: Gniew, Pelplin, Subkowy, Tczew. Regulują poziom wód gruntowych na terenach przylegających do nich i jednocześnie są odbiornikami wód z obiektów zmeliorowanych rowami melioracji szczegółowych oraz siecią drenarską.

5 VI. KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie wykonywana na bieżąco przez kierownika budowy oraz przez inspektora ds. eksploatacji Terenowego Oddziału w Tczewie i powinna być potwierdzona odpowiednim wpisem do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla robót niewymagających pozwolenia na budowę). VII. ROZWIĄZANIA PROJEKTOWE: W niniejszej dokumentacji projektowej przewiduje się wykonanie robót na rzekach i kanałach służących - ochronnie przeciwpowodziowej oraz zapewnieniu właściwych stosunków wilgotnościowych, w celu polepszenia zdolności produkcyjnej gleby oraz ułatwienia jej uprawy. Stacje pomp ochrona przeciwpowodziowa oraz utrzymywanie właściwych stanów wody dla potrzeb rolnictwa. Projekt przewiduje: ręczne koszenie skarp bez wygrabienia ręczne koszenie dna z wygrabieniem mechaniczne koszenia dna z wygrabieniem odmulenia mechaniczne plantowania mechaniczne urobku oczyszczenie terenu po rozplantowaniu odmulenie ręczne oczyszczenie przepustów usuwanie zatorów na rzekach i kanałach załadunek i wywóz skratek z pompowni VIII. ODBIORY ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek Wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego (przejściowego). Najpóźniej 7 dni przed planowanym odbiorem robót Wykonawca zobowiązany jest okazać w terenie inspektorowi postęp prac na obiekcie, którego procent wykonania winien stanowić min. 84% wykonanych robót w stosunku do przedmiaru robót. Ewentualne wejście sprzętem mechanicznym na grunty rolne wykonawca BEZWGLĘDNIE uzgodni z właścicielem gruntu! IX. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. CZĘŚĆ OGÓLNA 1.1. NAZWA ZAMÓWIENIA: Obiekt nr 3 Rzeki, kanały i stacje pomp - konserwacja bieżąca i gruntowna gm.: Gniew, Pelplin, Subkowy, Tczew, pow. Tczew Przetarg nieograniczony na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatu tczewskiego, województwo pomorskie.

6 Lp PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH NR OBIEKTU Rodzaj robót I. Konserwacja bieżąca I sze okoszenie NAZWA OBIEKTU rodzaj i lokalizacja robót 1. kanały 2. rzeki: Lokalizacja okoszenia = 41,2 km okoszenia = 31,5 km ROZMIAR [km] Kanały = 41,2 km Rzeki = 31,5 km II. Konserwacja bieżąca II gie okoszenie 1. kanały 2. rzeki okoszenia = 33,4 km okoszenia = 17,6 km Kanały = 33,4 km Rzeki = 17,6 km 1 3 III. Konserwacja gruntowna 1. kanały odmulenie dna = 10,5 km 2. stacje pomp st. Pomp Opalenie, wywóz skratek st. Pomp Międzyłęż, wywóz skratek st. Pomp Rybaki, wywóz skratek Kanały = 10,5 km Razem do sprawozdania Ogółem Kanały Rzeki Kanały Rzeki = 43,8 km = 31,5 km = 85,1 km = 49,1 km termin wykonania robót: do r OKREŚLENIA PODSTAWOWE UŻYTE W SPECYFIKACJI TECHNICZNEJ: ciek naturalny rozumie się przez to rzeki, strumienie oraz inne wody płynące w sposób ciągły lub okresowy, naturalnymi korytami kanał rozumie się przez to sztuczne koryta prowadzące wodę w sposób ciągły lub okresowy, o szerokości dna co najmniej 1,5m przy ich ujściu lub ujęciu dziennik budowy dziennik wydany przez Zamawiającego w formie uproszczonej, stanowiący urzędowy dokument z zapisem przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót kierownik budowy osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i występowania w jego imieniu w sprawach realizacji obiektu inspektor nadzoru osoba wyznaczona przez Zamawiającego, upoważniona do nadzorowania robót i występowania w jego imieniu w sprawach realizacji obiektu niweleta koryta dna wymagana rzędna dna koryta cieku naturalnego lub kanału linia brzegu wyraźna krawędź brzegu cieku naturalnego lub kanału odkład grunt uzyskany z wykopu lub przekopu złożony w określonym miejscu bez przeznaczenia użytkowego lub z przeznaczeniem do późniejszego zasypania wykopu plantowanie terenu wyrównanie terenu do zadanych projektem rzędnych, przez ścięcie wypukłości i zasypanie wgłębień pospółka naturalny grunt rzeczny, składający się z frakcji żwirowych i piaskowych (bez glin, iłów i utworów plastycznych) przedmiar robót wyliczanie wielkości zaprojektowanych robót i ich zestawienie w kolejności przewidywanego wykonywania z podaniem ilości w obowiązujących jednostkach miar.

7 2. INFORMACJE O TERENIE BUDOWY 2.1. ORGANIZACJA ROBÓT BUDOWLANYCH PRZEKAZANIE TERENU BUDOWY Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacją reperów, dziennikiem budowy oraz jednym egzemplarzem uproszczonej dokumentacji projektowej. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt ZABEZPIECZENIE TERENU BUDOWY Do Wykonawcy robót należy właściwe zabezpieczenie i oznakowanie terenu budowy. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków dla których jest to nieodzowne ze względów bezpieczeństwa. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia terenu budowy włączony jest w cenę umowy ZABEZPIECZENIE INTERESÓW OSÓB TRZECICH Wykonawca odpowiada za ochronę ogrodzenia posesji, ogrodzenia gruntów oraz instalacji na powierzchni ziemi i za występujące urządzenia podziemne, takie jak: rurociągi, kable, itp. Ponadto jest odpowiedzialny za straty na gruncie spowodowane pracami wykonanymi niezgodnie z przedmiarem robót. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji niezwłocznie powiadomi Zamawiającego. Wykonawca będzie odpowiadać za wszelkie szkody spowodowane przez jego działania powodujące uszkodzenia w/w instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego OCHRONA ŚRODOWISKA W CZASIE WYKONANIA ROBÓT Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Będzie miał szczególny wzgląd na zabezpieczenie przed: zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, możliwością powstania pożaru, trwałymi zanieczyszczeniami gniazd i legowisk ptaków, zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych BEZPIECZEŃSTWO I HIGIENA PRACY Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy, a w szczególności: Prace konserwacyjno melioracyjne mogą być wykonywane tylko przez osoby, które są: zdrowe, posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych, przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia koparek, niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym Zabrania się manipulowania przy znalezionych niewypałach a o ich znalezieniu należy bezzwłocznie zawiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny Zabrania się przeskakiwania przez cieki i kanały posługując się sprzętem mierniczym (łaty, tyczki, statywy ).

8 Pracownicy muszą pracować w odpowiedniej odległości od siebie (min. 3,0m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty ) W terenie silnie zabagnionym, gdzie istnieje niebezpieczeństwo ugrzęźnięcia należy zachować szczególną ostrożność. Pracownicy często wg potrzeb powinni sprawdzać tyczkami nośność gruntu Pracownicy pracujący w terenie bezwzględnie powinny być wyposażenie w kompletną apteczkę Przy ścinaniu drzew, pilarkę spalinową mogą obsługiwać wyłącznie osoby po odpowiednich przeszkoleniach, posiadający wymagane pisemne zezwolenie Wskazane jest wyposażenie w sprawny telefon komórkowy. 3. WYMAGANIA DOTYCZĄCE STOSOWANEGO SPRZĘTU 3.1. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca ma gwarantować zachowanie norm ochrony środowiska. 4. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 4.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, uproszczoną dokumentacją projektową oraz za jakość zastosowanych materiałów Wykonawca ponosi całkowitą odpowiedzialność za dokładne wytyczenie i rozmierzenie w terenie robót zgodnie z wymiarami i rzędnymi określonymi w uproszczonej dokumentacji projektowej Sprawdzenie, wytyczenie robót lub wyznaczenia wysokości przez inspektora nadzoru nie zwalnia wykonawcy od odpowiedzialności za ich dokładność. 5. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU WYKONYWANYCH ROBÓT 5.1. Przedmiar wykonano na podstawie obmiarów kanałów i rzek w miejscach charakterystycznych Obmiar robót będzie określał faktyczny zakres wykonanych robót zgodnie z uproszczoną dokumentacją projektową i specyfikacją techniczną w jednostkach określonych w przedmiarze robót Obmiaru robót dokonuje Wykonawca przy udziale inspektora nadzoru, którego powiadamia o zamierzonym fakcie z trzydniowym wyprzedzeniem Wyniki obmiaru odnotowywane są w dzienniku budowy. 6. WYMAGANIA DOTYCZĄCE ODBIORU ROBÓT 6.1. Rodzaje odbiorów W zależności od rodzaju konserwacji i wykonywanych prac oraz etapów określonych w UDP, roboty podlegają następującym formom odbioru: a. odbiór robót zanikających i ulegających zakryciu, b. odbiór częściowy, c. odbiór końcowy Odbiór robót zanikających i ulegających zakryciu odbiór robót zanikających i podlegających zakryciu polega na finalnej ocenie ilości i jakości wykonanych robót, które w dalszym procesie realizacji ulegną zanikowi lub zakryciu. Odbiór ten będzie dokonywany w czasie wykonania ewentualnych korekt, poprawek bez hamowania ogólnego postępu robót (min.: koszenie dna, skarp, hakowanie), odbiór robót potwierdzony wpisem do dziennika budowy Odbiór częściowy - odbiór częściowy polega na ocenie ilości i jakości wykonanych robót zgodnie z harmonogramem robót stanowiącym załącznik do umowy. Gotowość obiektu do odbioru częściowego Wykonawca stwierdza wpisem w Dzienniku Budowy i zgłasza na piśmie Inwestorowi. Odbiór jest wykonywany przez Inwestora w terminie ustalonym w umowie i jest potwierdzany wpisem do Dziennika Budowy. Po przeprowadzeniu odbioru sporządza się protokół częściowego odbioru robot podpisany przez wszystkich uczestników odbioru Odbiór końcowy odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego Wykonawca stwierdza wpisem do Dziennika Budowy i zawiadamia o tym fakcie Inwestora. Odbiór końcowy nastąpi w terminie ustalonym w Umowie, licząc od dnia wpływu zawiadomienia. Odbioru końcowego robót dokona komisja ustalona przez Inwestora na podstawie przedłożonych dokumentów oraz po przeprowadzeniu wizji terenowej, sprawdzeniu jakości i zgodności wykonania z UDP.

9 Po przeprowadzeniu odbioru sporządza się Protokół odbioru końcowego robót podpisany przez wszystkich uczestników odbioru. 7. PRZEPISY ZWIĄZANE ustawy z dnia 18 lipca 2001r. Prawo wodne (Dz. U. z 2015 r., poz. 469, tekst jednolity z późn. zm.). Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2016 r., poz. 290, j.t.). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 z 2003r., poz z póz. zm.) 8. NAZWY I KODY ROBÓT BUDOWLANYCH OBJĘTYCH PRZEDMIOTEM ZAMÓWIENIA wg WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ ROBOTY W ZAKRESIE OCHRONY PRZECIWPOWODZIOWEJ wg SYSTEMATYKI INDYWIDUALNEJ: 9. OKREŚLENIA PODSTAWOWE, ZAWIERAJĄCE DEFINICJE POJĘĆ I OKREŚLEŃ WYMAGAJĄCE ZDEFINIOWANIA W CELU JEDNOZNACZNEGO ROZUMIENIA ZAPISÓW DOKUMENTACJI PROJEKTOWEJ I SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH K-01 ROBOTY PRZYGOTOWAWCZE K prace przygotowawcze Przy wykonywaniu robót należy zachować szczególne bezpieczeństwo. Lokalizacja istniejącego uzbrojenia w miejscu prowadzonych robót przed przystąpieniem do prac obejmujących w szczególności wydobycie namułu z dna cieku, rozbudowę koryta cieku, wykopów liniowych i obiektowych, należy zlokalizować urządzenia podziemne takie jak rurociągi, kable, itp.. Zlokalizowanie uzbrojenia dokonuje się poprzez wykorzystanie słupków oznaczeniowych, a następnie przez wykonanie odkrywek sposobem ręcznym. Miejsce występowania szczegółowo oznaczamy. Odszukane przewody zabezpieczamy, przysypując warstwą ziemi, a następnie układamy taśmę informacyjną (o ile występuje). W żadnym wypadku odszukane media nie pozostawiamy odkryte na czas prowadzenia robót. K prace rozbiórkowe Demontaż i montaż ogrodzeń, w szczególności w przypadku wykonywania prac sprzętem mechanicznym zachodzi potrzeba wykonania rozgrodzeń usytuowanych (pomimo zakazu art. 27, ust. 1 ustawy Prawo wodne) w miejscu pasa technologicznego. Dotyczy to ogrodzeń pobudowanych równolegle do cieku jak i tych wykonanych prostopadle do koryta, często do samej stopy skarpy. Kierownik budowy w każdym przypadku o zamiarze rozbiórki ogrodzenia powiadamia właściciela. Po dokonanych uzgodnieniach przystępuje do rozgrodzeń, nie powodując uszkodzeń. Każdego dnia po zakończeniu pracy wykonuje prowizoryczne ogrodzenie w sposób wcześniej uzgodniony z właścicielem gruntu. Po wykonaniu prac (nie czekając do dnia odbioru końcowego) Wykonawca montuje ogrodzenie, przywracając poprzedni stan. Całą odpowiedzialność za ewentualne uszkodzenia ponosi Wykonawca. K uzgodnienia Wykonawca jest zobowiązany przestrzegać uwarunkowań zawartych w treści uzgodnień z poszczególnymi instytucjami, dotyczących technicznych warunków wykonania robót, ochrony interesów uzgadniającego, sposobu powiadamiania o zamiarze rozpoczęcia robót, a także dokonania końcowego odbioru robót. Uzgodnienia stanowią integralną część DP. K-02 KONSERWACJA BIEŻĄCA K oczyszczanie koryt cieków naturalnych i kanałów z roślinności Wykaszanie porostów z powierzchni skarp, dna i poboczy jest zabiegiem cyklicznym. Obejmuje najczęściej odcinki cieków przepływające przez eksploatowane (intensywnie nawożone) użytki rolne, gdzie porost traw występujący na powierzchni skarp i w dnie tamuje odpływ wody. Rzadko, kiedy zabieg ten wykonywany jest samodzielnie, najczęściej wraz z połączeniem hakowania roślinności korzeniącej się w dnie, czy też wydobyciem namułu z dna cieku. Wysokość koszenia, skarpy 5 cm, dno

10 wykaszać pod lustrem wody na wysokość 5cm od istniejącego dna. Skarpy rzek i kanałów, gdzie przyjęto okoszenia o powierzchni 4 m2/mb należy wykonywać pasem po 2 m każdą skarpę pas koszenia przylegający do dna cieków. Koszenie skarp, korony i ławki wałów przeciwpowodziowych wykonywać na wysokość 5 cm wraz z rozdrobnienien wykoszonych porostów. Zakres prac obejmuje również wygrabienie wykoszonej roślinności z drogi eksploatacyjnej wału rz. Wisły Nizina Walichnowska. Przy wykonywaniu niniejszych prac należy zachować środki ostrożności opisane w niniejszej DP. K-03 KONSERWACJA GRUNTOWNA K Usunięcie namułu z dna cieku Rzeczowe nakłady katalogowe na ręczne wydobycie namułu z dna cieku obejmują wyrzucenie namułu na pobocze lub odłożenie w istniejące wyrwy na powierzchni skarp. Rozplantowanie namułu lub ubicie i wyrównanie zasypanych wyrw w skarpach. Oczyszczenie pasów o szerokości 0,5m wzdłuż krawędzi cieku. Zabita kiszka faszynowa w dnie wyznacza szerokość regulacyjną cieku. W przypadku braku umocnienia, ciek powinien mieć nadaną równomierną szerokość w dnie, określoną w DP. Przy grubości warstwy namułu ponad 40cm ustalonej na podstawie profilu podłużnego, odmulenie traktowane jest jak nowy wykop, a nakłady ustalane są wg KNR Przy w/w robotach należy uwzględnić dodatkowo nakłady obejmujące oczyszczenia pasa technologicznego o szerokości rozplantowanego urobku wzdłuż krawędzi cieku (miejsce rozpl. urobku). K Oczyszczenie przepustów z namułu Oczyszczenie z namułu przepustów rurowych obejmuje wydobycie namułu z przewodu przepustu, przerzucenie namułu na pobocze cieku i rozplantowanie. Tak samo należy usunąć wszelkie zatory z przewodu. Naprawa przepustu w szczególności uszkodzonych przyczółków z darniny, uzupełnienia ziemi w korpusie przepustu stanowi oddzielną pozycję kosztorysową. K Rozplantowanie urobku pochodzącego z odmulenia cieków Urobek plantowany mechanicznie spycharką gąsienicową warstwą grubości 20 cm. K Oczyszczenie terenu po rozplantowanym urobku Pas terenu sąsiadujący z ciekiem na który wykonano rozplantowanie urobku po uprzednim odmuleniu cieku należy uporządkować. Pas ten należy oczyścić poprzez zbiórkę wszelkiego rodzaju odpadów ( kamienie odłamki cegieł, korzenie krzewów), załadunek na środki transportowe i wywóz na najbliższe wysypisko śmieci.

11 KARTA TYTUŁOWA PRZEDMIARU ROBÓT Nazwa robót wg Zamawiającego: Obiekt nr 3 Rzeki, kanały i stacje pomp - konserwacja bieżąca i gruntowna gm.: Gniew, Pelplin, Subkowy, Tczew, pow. Tczew. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Lp nazwa cieku, wału, stacji pomp adres 1 Kanał Wałowy gm. Gniew, Pelplin, Subkowy 2 Kanał Graniczny gm. Gniew, Pelplin, Subkowy 3 Kanał Jeziorniak II gm. Gniew, Pelplin 4 Kanał Średniak gm. Pelplin 5 Kanał Jeziorniak I gm. Pelplin 6 Kanał Walichnowski gm. Gniew 7 Kanał C gm. Pelplin 8 Kanał P gm. Subkowy 9 Kanał Pelpliński Gm. Pelplin, Subkowy 10 Kanał pompowy Międzyłęż Gm. Pelplin, Subkowy 10 Rz. Struga Subkowska Gm. Tczew, Pelplin, Subkowy, Tczew 11 Rz. Struga Młyńska Gm. Gniew 12 Rz. Waćmierka Gm. Tczew, Subkowy 13 Rz. Struga Rakowiecka Gm. Gniew 14 Rz. Struga Bielicka Gm. Gniew 15 Stacja pomp Opalenie Gniew 16 Stacja pomp Międzyłęż Pelplin 17 Stacja pomp Rybaki Subkowy Gminy: Gniew, Pelplin, Subkowy, Tczew, powiat Tczew Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Data opracowania przedmiaru: r. Sporządził: Specj. ds. eksploatacji Edward Wierzbicki (Podpis i pieczęć )

12 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Roboty budowlane wg Wspólnego Słownika Zamówień - Roboty w zakresie ochrony przeciwpowodziowej Lp. Nazwa działu Od Do x Dział 1 - Roboty w zakresie ochrony przeciwpowodziowej x Konserwacja bieżąca I - sze okoszenie Kanał Wałowy - 13,7 km Kanał Graniczny - 11,2 km Kanał Średniak - 4,9 km Kanał Jeziorniak I I - 5,4 km Kanał Jeziorniak I - 2,0 km Kanał C - 2,5 km Kanał Walichnowski - 0,5 km Kanał "P" - 1,0 km Rz. Struga Młyńska - 8,7 km Rz. Struga Subkowska - 17,6 km Rz. Waćmierka - 2,4 km Rz. Struga Rakowiecka - 2,0 km Rz. Struga Bielicka - 0,8 km x Konserwacja bieżąca II - gie okoszenie Kanał Wałowy - 13,7 km Kanał Graniczny - 11,2 km Kanał Walichnowski - 0,5 km Kanał Jeziorniak I I - 5,4 km Kanał Pelpliński - 2,6 km Rz. Struga Subkowska x Konserwacja gruntowna Kanał Średniak, odmulenie - 4,9 km Kanał Jeziorniak II, odmulenie - 5,4 km Kanał pompowy Międzyłęż - 0,2 km Stacja pomp Rybaki "Nadzieja" Stacja pomp Międzyłęż Stacja pomp Opalenie Sporządził : Specj. ds. eksploatacji Edward Wierzbicki..

13 Obiekt nr 3 - Rzeki, kanały i stacje pomp Tczew, pow. Tczew. Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha 12, Gdańsk - konserwacja bieżąca i gruntowna gm.: Gniew, Pelplin, Subkowy, TABELA PRZEDMIARU ROBÓT (pieczęć Zamawiającego) Nr poz. przedm. Kod poz. przed m. Nr spec. techn. Nazwa i opis pozycji przedmiaru, obliczenie ilości jednostek miary dla pozycji przedmiaru Jedn. miary Ilość jedn. Konserwacja bieżąca I - sze okoszenie Kanał Wałowy - 13,7 km Kanał Graniczny - 11,2 km Kanał Średniak - 4,9 km Kanał Jeziorniak I I - 5,4 km , m x 4,0 m 2 /mb = ,0,0 m 2 m , , m x 3,0 m = 9,000,0 m , m x 2,8 m = 5 600,0 m , m x 1,8 m = 5 400,0 m , m x 1,15m = 6 606,0 m Razem: ,0 m 2 m ,0 Kanał Wałowy, km 5+900, 8+350, Upusty awaryjne - 3 szt, usunięcie rdzy z konstrukcji metalowych oraz dwukrotne pomalowanie farbą przeciwrdzewną i nawierzchniową chlorokauczukową, przesmarowanie gwintu prowadnic olejem Lux 10. Powierzchnia do pomalowania: 3szt x 4 m2 = 12 m2. m 2 12, , m x 4 m 2 /mb = m 2 m , , m x 9,5 m = ,0 m , m x 3,6 m = ,0 m , m x 2,4 m = 9 600,0 m , m x 1,25 m = 2 703,0 m Razem: ,0 m 2 m ,0 Kanał Graniczny, km Zastawka - usunięcie rdzy z konstrukcji metalowych oraz dwukrotne pomalowanie farbą przeciwrdzewną i nawierzchniową chlorokauczukową, przesmarowanie gwintu prowadnic olejem Lux 10. Powierzchnia do pomalowania: 1szt x 4 m2 = 4 m2. m 2 4, , m x 4 m 2 /mb = ,0 m m x 4 m 2 /mb = 7 680,0 m Razem: 19640,0 m 2 m , , m x 2,85 m = 5 700,0 m , 990 m x 2,70 m = 2 673,0 m m x 2,0 m = 3 840,0 m Razem: ,0 m2 m ,0

14 Ręczne wykoszenie porostów gęstych twardych ze skarp , m x 6,5 m 2 /mb = ,0m , m x 7,90 m 2 /mb = 7 900,0 m , 810 m x 6,0 m 2 /mb = 4 860,0 m Razem: ,0 m , m x 4,2 m = ,0 m , m x 1,4 m = 3 374,0 m Razem: ,0 m 2 m ,0 m ,0 Kanał Jeziorniak I - 2,0 km , m x 4,0 m 2 /mb = 8 000,0 m 2 m , Kanał C - 2,5 km , m x 2,4 m = 2 400,0 m , m x 1,2 m = 1 200,0 m Razem: 3 600,0 m2 m , , m x 4 m 2 /mb = ,0 m 2 m , Kanał Walichnowski - 0,5 km Kanał "P" - 1,0 km Rz. Struga Młyńska - 8,7 km , 860 m x 2,85 m = 2 451,0 m , m x 0,70 m = 1 155,0 m Razem: 3 606,0 m 2 Ręczne wykoszenie porostów gęstych twardych ze skarp , 500 m x 8,25 m 2 /mb = 4 125,0 m , 500 m x 1,6 m = 800,0 m , m x 4,0 m 2 /mb = 4 000,0 m m x 3,0 m = 3 000,00 m 2 m ,0 m ,0 m 2 800,0 m ,0 m , Ręczne wykoszenie porostów gęstych twardych ze skarp , m x 4,0 m 2 /mb = 4 480,0 m , m x 8,7 m 2 /mb = ,0m , m x 4,0 m 2 /mb = 6 960,0,0 m m x 4,0 m 2 /mb = ,0 m Razem: ,0 m 2 m , , m x 2,0 m = ,0 m , m x 2,25 m = 5 243,0m , 570 m x 1,0 m = 570,0 m Razem: ,0,0 m 2 m ,0 Rz. Struga Subkowska - 17,6 km

15 m 2 Ręczne wykoszenie porostów gęstych twardych ze skarp , 150 m x 14,45 m 2 /mb = 2 168,0 m , 4 950,0 m x 7,9 m 2 /mb = ,0 m , 4 965,0 m x 6,3 m 2 /mb = ,0m , 3 620,0 m x 10,25 m 2 /mb = ,0 m , 3 875,0 m x 10,15 m 2 /mb = ,0 m Razem: ,0 m 2 m , , m x 2,0 m = ,0 m , 4 820,0 m x 1,8 m = 8 676,0 m , m x 1,1 m = 2 945,0 m Razem: ,0 m , Rz. Waćmierka - 2,4 km Ręczne usuwanie zatorów z koryta rzeki przy użyciu haków, sztychówek i wideł (gałęzie, korzenie, namuł itp.) r-g 48, , 2 400,0 m x 4 m 2 /mb = 9 600,0,0 m 2 m , , 500 m x 1,5 m = 750,0,0 m , m x 1,0 m = 1 000,0 m , 900 m x 0,8 m = 720,0 m Razem: 2 470,0 m 2 m ,0 Rz. Struga Rakowiecka - 2,0 km , 2 000,0 m x 4 m 2 /mb = 8 000,0 m 2 m , , 500 m x 1,44 m = 720,0 m , 500 m x 0,9 m = 450,0 m , 1000 m x 0,8 m = 800,0 m Razem: 1 970,0 m m ,0 Rz. Struga Bielicka - 0,8 km Konserwacja bieżąca II - gie okoszenie Kanał Wałowy - 13,7 km Kanał Graniczny - 11,2 km , 800 m x 4,0 m 2 /mb = 3 200,0 m , 800 m x 0,8 m = 640,0 m 2 m ,0 m 2 640, , m x 4,0 m 2 /mb = ,0,0 m Razem: ,0 m 2 m , , m x 3,0 m = 9,000,0 m , m x 2,8 m = 5 600,0 m , m x 1,8 m = 5 400,0 m , m x 1,15m = 6 606,0 m Razem: ,0 m 2 m , , m x 4 m 2 /mb = ,0 m 2 m ,0

16 Kanał Walichnowski - 0,5 km Kanał Jeziorniak I I - 5,4 km Kanał Pelpliński - 2,6 km Rz. Struga Subkowska - 17,6 km , m x 9,5 m = ,0 m , m x 3,6 m = ,0 m , m x 2,4 m = 9 600,0 m , m x 1,25 m = 2 703,0 m Razem: ,0 m 2 Ręczne wykoszenie porostów gęstych twardych ze skarp , m x 8,25 m 2 /mb = 4 125,0 m , 500 m x 1,6 m = 800,0 m 2 Ręczne wykoszenie porostów gęstych twardych ze skarp , m x 6,5 m 2 /mb = ,0m , m x 7,90 m 2 /mb = 7 900,0 m , 810 m x 6,0 m 2 /mb = 4 860,0 m m ,0 m ,0 m 2 800,0 Razem: ,0 m 2 m , , m x 4,2 m = ,0 m , m x 1,4 m = 3 374,0 m Razem: ,0 m 2 Mechaniczne okoszenie dna kosiarką pływającą wraz z wygrabieniem wykoszonych porostów. Szer. dna kanału 5 m , m x 10 m = ,0 m 2 m ,0 m ,0 Usunięcie zatorów (wywroty 4 drzew leżących w korycie kanału śr cm, dł. drzew ok 6 m każde) przy użyciu ciągnika i piły łańcuchowej. Pocięcie dłużycy na odcinki 1 m, gałęzie złożyć w stosy. szt 4,0 Ręczne wykoszenie porostów gęstych twardych ze skarp , m x 4 m 2 /mb = ,0 m , m x 4 m 2 /mb = ,0 m Razem: ,0 m 2 m , , m x 2,0 m = ,0 m , 4 820,0 m x 1,8 m = 8 676,0 m , m x 1,1 m = 2 945,0 m Razem: ,0 m 2 m ,0 Konserwacja gruntowna Kanał Średniak, km , (4,9 km) Wykopy rowów i kanałów meliorac. oraz wykopy przy regulacji rzek wykon. koparkami zgarniakowymi 0.25 m3 na odkład w gruncie kat.iii Głębokość wody pow. 0.5 do 1.5 m. Zamulenie 40 cm. Km szer dna 2,5 m 1,16 m3/mb x 500 = 580 m3, km , szer. dna 2 m, 0,98 m3/mb x 2000,0 = 1960 m3, km , szer dna 1,5 m, 0,79 m3/mb x 490 m = 387 m3, km , szer. dna 1 m, 0,6 m3/mb x 1920 m = m3. Razem: m3 m , Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych - kat.gr.i-iv m , Oczyszczenie terenu po mechanicznym plantowaniu urobku - zebranie kamieni, odłamków cegieł, korzeni, wywóz na odl. do 15 km wraz z utylizacją. m 3 3,0 Oczyszczenie z namułu przepustów ramowych 1,5x1,5 m przy stosunku głębok. zamulenia do średnicy. 2 szt dł. 8m+8m m 16,0

17 Kanał Jeziorniak II, km (5,4 km) Oczyszczenie z namułu przepustów rurowych o śr. 0.6 m przy stosunku głębok. zamulenia do średnicy. km m 5,0 Oczyszczenie studni kontrolnej połączeniowej na ruroc. Średniak śr. 100 cm zam 50 cm gł. 4 m szt 1, Wykopy rowów i kanałów meliorac. oraz wykopy przy regulacji rzek wykon. koparkami zgarniakowymi 0.25 m3 na odkład w gruncie kat. III. Głębokość wody pow. 0.5 do 1.5 m. Nach skarp 1 ; 1,5, zamulenie 30 cm. Km , szer. dna 3 m, 1,04 m3/mb x 800 = 832 m2, , szer dna 2,5 m, 0,89 m3/mb x 1500 m = 1335 m2, , szer dna 1,7 m, 0,68 m3/mb x 600 m = 408 m3, , szer dna 2,5 m, 0,89 m3/mb x 600 m = 534 m3, , szer dna 1,5 m, 0,5m3/mb x 500 m = 250 m3, , szer dna 1 m, 0,44 m3/mb x 1410 m = 620 m2. Razem: 3979 m2 m , Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych - kat. gr. I-IV m , Kanał pompowy Międzyłęż m (0,2 km) Oczyszczenie terenu po mechanicznym plantowaniu urobku - zebranie kamieni, odłamków cegieł, korzeni, wywóz na odl. do 15 km wraz z utylizacją. m3 3,0 Oczyszczenie z namułu przepustów rurowych o śr. 1.0 m przy stosunku głębok. zamulenia do średnicy, km 0+000, dł 8m (okular) m 16,0 Oczyszczenie z namułu przepustów rurowych o śr. 1.0 m przy stosunku głębok. zamulenia do średnicy, km 0+725, 2+900, 3+925, 3 szt. (8m+8m+8m) m 24,0 Oczyszczenie z namułu przepustów rurowych o śr. 0.8 m przy stosunku głębok. zamulenia do średnicy, km 4+700, 4+940, 2 szt (8m+ 8m) m 16,0 Wykopy rowów i kanałów meliorac.oraz wykopy przy regulacji rzek wykon.koparkami zgarniakowymi 0.25 m3 na odkład w gruncie kat.iii Głębokość wody pow. 0.5 do 1.5 m. Zamulenie 40 cm. Nach skarp 1 : 1,5. Km szer dna 2,5 m 1,44 m3/mb x 146 m = 210,0 m3 m 3 210, Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych - kat.gr.i-iv m 3 210, Stacja pomp Rybaki "Nadzieja" Stacja pomp Międzyłęż Stacja pomp Opalenie Oczyszczenie terenu po mechanicznym plantowaniu urobku - zebranie kamieni, odłamków cegieł, korzeni, wywóz na odl. do 15 km wraz z utylizacją. m 3 1,0 Odmulenie ręczne wraz z rozplantowaniem urobku pod mostem. Szer dna 2 m zam. 40 cm m 10,0 Załadunek i wywóz skratek z pompowni przy użyciu ciągnika 37 KW z przyczepą na odl. do 15 km wraz z utylizacją mp 8,0 Załadunek i wywóz skratek z pompowni przy użyciu ciągnika 37 KW z przyczepą na odl. do 15 km wraz z utylizacją mp 8,0 Załadunek i wywóz skratek z pompowni przy użyciu ciągnika 37 KW z przyczepą na odl. do 15 km wraz z utylizacją mp 5,0 Sporządził: Specj. ds. eksploatacji Edward Wierzbicki (Podpis i pieczęć )
