1 Załącznik nr do SIWZ Część nr 15 Obiekt Złotów II WYTYCZNE WYKONANIA I ODBIORU PRAC UTRZYMANIOWYCH Przedmiotem niniejszych wytycznych jest ustalenie warunków i wymagań dotyczących konserwacji rzek, kanałów i wałów przeciwpowodziowych. Wytyczne zawierają podstawowe ustalenia i kryteria oceny wykonania prac w zakresie konserwacji rzek i kanałów. I. Część ogólna 1. Określenie przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie konserwacji rzek, kanałów i wałów przeciwpowodziowych na terenie działania Wielkopolskiego Zarządu Melioracji i Urządzeń Wodnych w Poznaniu Rejonowego Oddziału w Pile Obiekt Złotów II: Rzeka Kocunia , , 16,250 km , , Kanał Piecewo-Osówka , , 5,180 km Rzeka Młynówka Jastrowiecka ,180 km Razem 32,610 km Celem wykonania konserwacji na ciekach jest ich udrożnienie umożliwiające swobodny przepływ wód. Na wałach konserwacja ma za zadanie utrzymanie roślinności trawiastej w celu wytworzenia darni chroniącej wał przed rozmyciem. Gmina: Złotów, Zakrzewo, Tarnówka, Krajenka, Jastrowie Powiat: złotowski Województwo: wielkopolskie 1.1. Kod CPV Termin wykonania robót: Rzeka Kocunia Kanał Piecewo-Osówka Rzeka Młynówka Jastrowiecka

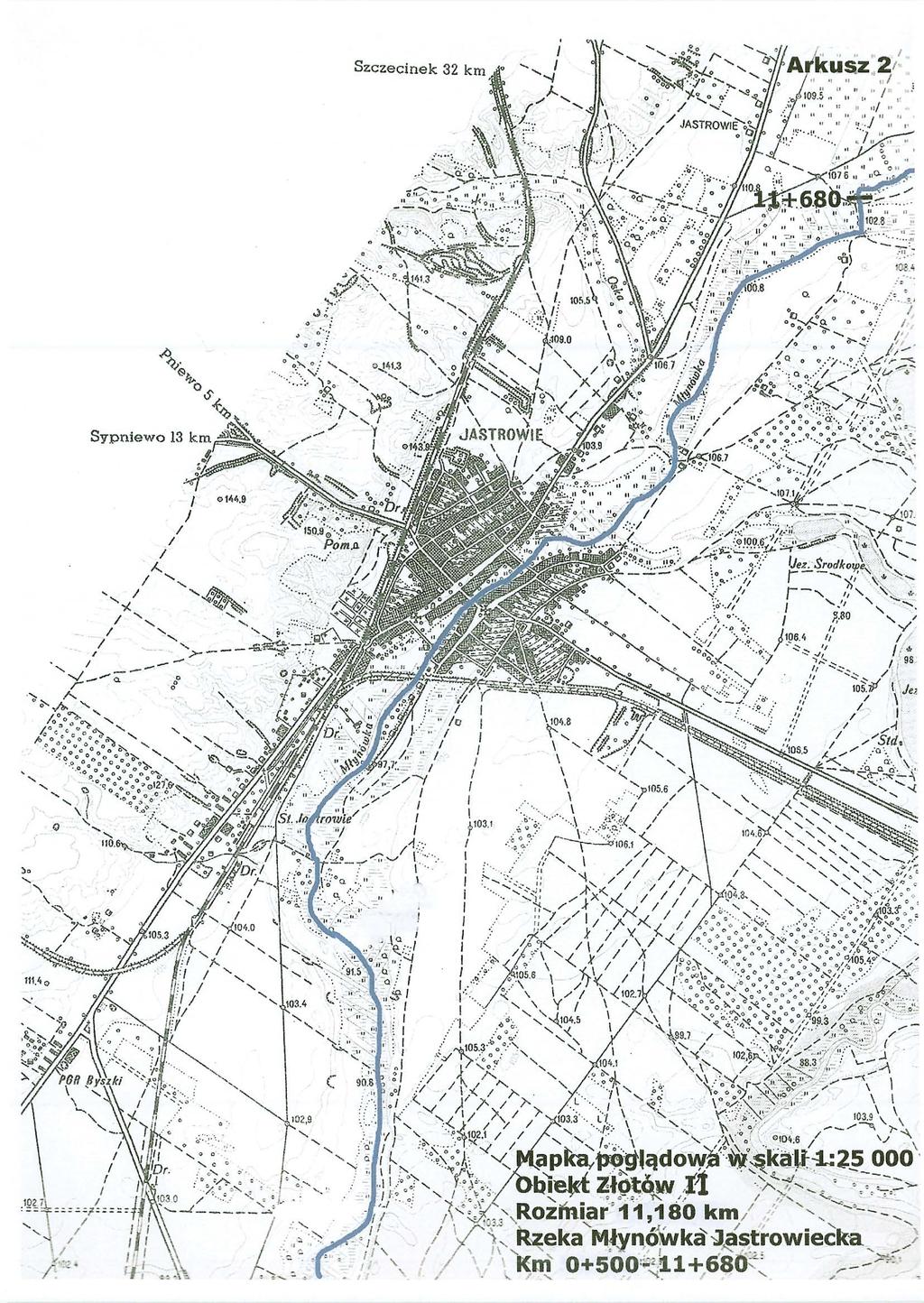

2 2. Charakterystyka przedsięwzięcia. 2.1 Dokumentacja projektowa Mapki poglądowe w skali 1 : z naniesioną lokalizacją robót. Rzeka Kocunia Kanał Piecewo-Osówka Rzeka Młynówka Jastrowiecka Przedmiar robót z obmiarem. 2.2 Zakres robót Rzeka Kocunia Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 1,5 m licząc 3m2/mb rzeki w km , , , , ,380 L=13,430 km Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km , , , , ,380 L=13,430 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków, szer. dna 3,0m, w km , , , L=6,035 km Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m w km , , , L=6,035 km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 3,20 m, grubość warstwy odmulanej 20 cm w km , L=3,885 km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-II w km , L=3,885 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków, szer. dna 0,80 m, w km , L=3,510 km Wygrabianie wykoszonych porostów z dna cieków o szerokości do 2,0 m w km , L=3,510 km Ręczne ścinanie i karczowanie rzadkich zagajników w km , , , L=12,915 km Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni, kory i wrzosu, ze spaleniem na miejscu w km , , , L=12,915 km Usuwanie zatorów z koryta cieku z odłożeniem w stosy przy skarpie, przy uzytkach rolnych -ze spaleniem na miejscu w km , , , , L= 16,250 km Kanał Piecewo-Osówka Wykoszenie ręczne porostów gęstych, twardych ze skarp przy szer. 2x2m w km , , , L=5,180 km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , L=5,180 km Usuwanie zatorów i przetamowań z gałęzi konarów ze złożeniem w stosy i spaleniem na miejscu w km L=5,240 km

3 Odmulenie cieków koparko-odmularkami. szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 30 cm , L=0,800km Rozplantowanie urobku po mechanicznym odmuleniu cieków. Urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 1,2 m w km , L=0,800 km Odmulenie cieków koparko-odmularkami. szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 10 cm w km , L=0,980 km Rozplantowanie urobku po mechanicznym odmuleniu cieków. Urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 1,2 m w km , L=0,980 km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. zw. wody 0,8m w km , , L=3,400 km Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km i Rzeka Młynówka Jastrowiecka Wykoszenie ręcznie porostów gęstych twardych ze skarp w km , L=11,180km. licząc 4m2/ 1mb cieku. Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m km , L=11,680km Usuwanie zatorów z gałęzi i obalonych konarów z koryta cieku w km L=6,900 km Oczyszczenie terenu z pozostałości po wywrotach drzew, wykarczowanych krzakach, drobnych gałęzi, korzeni i kory złożenie w stosy i spalenie na miejscu - pasa technicznego szer. 3,0m wzdłuż krawędzi rzeki na odcinku w km , L=5,700km Wywożenie gałęzi, konarów, nieczystości na wysypisko śmieci - transport na odległość do 2 km. Usuwanie namułu z dna cieku przy szerokości dna do 2,0 m, zamuleniu do 30 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: Odmulenie cieków koparko- odmularkami. szerokość dna cieku do 2,00 m, grubość warstwy odmulanej 30 cm km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spychark.gąsien.55 kw/75 km, leżącej wzdłuż krawędzi na dł. 1m wykopu. kateg. grun. I i IV w km , L=5,700km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. dna 1,0m w km , L=1,720km II. Prowadzenie robót 1. Ogólne zasady wykonania robót. Przyjęte w przedmiarze roboty winne być realizowane z zachowaniem następujących wymogów: wszystkie roboty należy wykonywać zgodnie z opisami w przedmiarach i zaleceniami inspektora nadzoru potwierdzonymi wpisem do dziennika budowy.

4 2. Wymagane kwalifikacje Wykonawcy. Pracownicy Wykonawcy muszą posiadać wszystkie ( jeśli są wymagane prawem ) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 3. Ochrona środowiska. W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. 4. Warunki bezpieczeństwa pracy i ochrony zdrowia. Wykonawca zapewni na swój koszt wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. 5. Wyszczególnienie i opis prac towarzyszących i tymczasowych. Nie przewiduje się prac towarzyszących i tymczasowych. 6. Teren budowy. Wykonawca zobowiązany jest do zapoznania się z warunkami występującymi w terenie 6.1. Charakterystyka terenu budowy. Roboty w zakresie konserwacji rzek, kanałów i wałów przeciwpowodziowych są robotami liniowymi. Wykonawca przemieszcza się wzdłuż konserwowanego obiektu bez potrzeby jego wygrodzenia, konieczności posiadania zaplecza budowy, posiadania projektu organizacji ruchu. Roboty konserwacyjne na ciekach należy bezwzględnie rozpocząć od ujścia umożliwiając swobodny odpływ wody. W czasie trwania robót należy na bieżąco usuwać zbierające się w dnie porosty traw i inne zanieczyszczenia Ochrona własności urządzeń. Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych znajdujących się w obrębie robót konserwacyjnych, takich jak kable, rurociągi etc. Wykonawca przed przystąpieniem do robót zobowiązany jest zapoznać się z terenem szczególnie z oznakowaniem instalacji technicznych występujących w obrębie konserwowanego obiektu Zapewnienie jakości. Wykonawca jest w pełni odpowiedzialny za jakość wykonanych robót. III. Wymagania dotyczące wykonania poszczególnych rodzajów robót. 1. Wykoszenie porostów. Przez wykoszenie porostów ze skarp cieku, korony i skarp wału rozumie się wykoszenie technicznie możliwie najniżej tj. max wysokość pozostawionego porostu 8 cm z usunięciem roślinności skoszonej od stopy skarpy do wysokości koszonego pasa lub do korony skarpy. Przez wykoszenie porostów z dna cieków rozumie się wykoszenie technicznie możliwie najniżej na całej powierzchni dna. Koszenie porostu traw ręczne należy przeprowadzić przy użyciu sprzętu tradycyjnego tj. konwencjonalnej kosy ręcznej lub kosy spalinowej.

5 2. Wygrabienie wykoszonych porostów. Przez wygrabienie wykoszonych porostów ze skarp i dna cieku po ręcznym wykoszeniu rozumie się wygrabienie skoszonych porostów poza skarpę lub dno i złożenie w pryzmy lub wałek poza krawędzią skarpy. Przy koszeniu wałów skoszony porost wygrabić do podstawy wału. Dopuszcza się mulczowanie (tj. skoszenie i rozdrobnienie). 3. Usuwanie namułu z dna cieku. Przez usuwanie namułu z dna cieku rozumie się ręczne lub mechaniczne za pomocą koparko odmularki lub koparki z osprzętem chwytakowym bez uszkodzenia umocnienia faszynowego wyrzucenie namułu na pobocze lub odłożenie w miejscach uszkodzonych skarp. Namuł w miejscach uszkodzonych skarp ubić i wyrównać. Rozplanowanie namułu warstwą do cm z nadaniem spadku umożliwiającego spływ wód opadowych lub w przypadku wargi wykonanie rowków spływowych co m. Oczyszczenie pasów o szerokości 0,5 m wzdłuż krawędzi cieku. 4. Hakowanie dna. Przez hakowanie dna rozumie się wydobycie z dna cieku porostów roślin korzeniących się wraz z darnią korzeniową. Wydobycie roślin pływających z pozostałej powierzchni lustra wody. Odrzucenie roślinności na brzeg i złożenie w pryzmy lub wałki. IV. Opis działań związanych z kontrolą i odbiorem robót. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót oraz za jakość wykonanych prac. 1. Kontrola wykonania robót. Pod względem zgodności z przedmiarem robót oraz jakości dokonywana będzie przez inspektora nadzoru i potwierdzana wpisami do dziennika budowy. 2. Odbiory częściowe. O gotowości do odbioru częściowego robót Wykonawca powiadomi inspektora nadzoru wpisem do dziennika budowy. Po potwierdzeniu przez inspektora nadzoru wpisem do dziennika budowy osiągnięcia gotowości do odbioru częściowego Wykonawca pisemnie powiadomi Zamawiającego. Przystąpienie do odbioru nastąpi w terminie do 7 dni od daty otrzymania przez Zamawiającego pisemnego zgłoszenia. Odbiór częściowy polega na ocenie ilości i jakości wykonanych robót. Odbioru dokonuje komisja powołana wg zasad jak przy odbiorze końcowym. Z czynności komisyjnego odbioru spisany zostanie protokół odbioru częściowego robót. Przedmiotem odbioru częściowego mogą być poszczególne cieki lub ich części w pełni z wykonanymi robotami na zgłoszonym odcinku. Przy odbiorze całego cieku - przekazanie dziennika budowy. 3. Zasady odbioru końcowego. Odbiór końcowy polega na ostatecznej ocenie rzeczywistego wykonania zakresu robót przewidzianego umową w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót i gotowość do odbioru końcowego Wykonawca zgłasza stosownym wpisem do dziennika budowy. Po pisemnym potwierdzeniu przez inspektora nadzoru w dzienniku budowy osiągnięcia gotowości do odbioru końcowego Wykonawca bezzwłocznie o powyższym powiadomi Zamawiającego. Odbiór końcowy robót nastąpi w terminie do 14 dni od daty otrzymania pisemnego zawiadomienia o zakończeniu robót.

6 Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie lustracji w terenie oraz po analizie przedłożonych dokumentów, zgodności wykonania robót z dokumentacją i zapisami w dzienniku budowy. W przypadku stwierdzenia niewykonania robót w zakresie przewidzianym umową, konieczności wykonania robót poprawkowych, uzupełniających bądź wykończeniowych, komisja przerwie swoje czynności i wyznaczy nowy termin odbioru. W dniu dokonania odbioru Wykonawca przekaże Zamawiającemu dziennik budowy co należy odnotować w protokole odbioru. Z czynności odbioru spisany zostanie protokół odbioru końcowego. Piła, dnia r. Opracował: M. Zbonik

7 Załącznik nr do SIWZ Obiekt Złotów II - Rzeka Kocunia - rozmiar 16,250 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR Opis / Przedmiar Ilość Jedn. Rzeka Kocunia km , , , , L= 16,250 km, termin realizacji robót w m.krajenka, gm. Krajenka, Buntowo, Skic, gm. Złotów, Zakrzewo, gm. Zakrzewo Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 1,5 m licząc 3m2/mb rzeki w km , , , , ,380 L=13,430 km Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km , , , , ,380 L=13,430 km 40290,0000 m ,0600 m2 3 KNR KNR KNR KNNRw KNR KNR KNR KNR Analiza własna Wykoszenie ręcznie porostów gęstych twardych z dna cieków, szer. dna 3,0m, w km , , , L=6,035 km Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m w km , , , L=6,035 km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 3,20 m, grubość warstwy odmulanej 20 cm w km , L=3,885 km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-II w km , L=3,885 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków, szer. dna 0,80 m, w km , L=3,510 km Wygrabianie wykoszonych porostów z dna cieków o szerokości do 2,0 m w km , L=3,510 km Ręczne ścinanie i karczowanie rzadkich zagajników w km , , , L=12,915 km Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni, kory i wrzosu, ze spaleniem na miejscu w km , , , L=12,915 km Usuwanie zatorów z koryta cieku z odłożeniem w stosy przy skarpie, przy uzytkach rolnych -ze spaleniem na miejscu w km , , , , L= 16,250 km 18105,0000 m ,0000 m2 3885,0000 m 2331,0000 m3 2808,0000 m2 2808,0000 m2 0,2000 ha 2000,0000 m2 120,0000 r-g Obiekt Złotów II - Kanał Piecewo-Osówka - rozmiar 5,180 km Przedmiar robót L.p. Podstawa opisu Opis / Przedmiar Ilość Jedn. 1 Kanał Piecewo-Osówka w km , , , L=5,180 km, gmina Tarnówka, m. Piecewo, Osówka termin realizacji robót KNR KNR Analiza własna 1.4 KNR Wykoszenie ręczne porostów gęstych, twardych ze skarp przy szer. 2x2m w km , , , L=5,180 km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , L=5,180 km Usuwanie zatorów i przetamowań z gałęzi konarów ze złożeniem w stosy i spaleniem na miejscu w km L=5,240 km Odmulenie cieków koparko-odmularkami. szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 30 cm , L=0,800km 20720,0000 m ,0500 m2 96,0000 r-g 800,0000 m

8 1.5 KNR KNR KNR KNR KNR Rozplantowanie urobku po mechanicznym odmuleniu cieków. Urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 1,2 m w km , L=0,800 km Odmulenie cieków koparko-odmularkami. szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 10 cm w km , L=0,980 km Rozplantowanie urobku po mechanicznym odmuleniu cieków. Urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 1,2 m w km , L=0,980 km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. zw. wody 0,8m w km , , L=3,400 km Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km i ,0000 m 980,0000 m 980,0000 m 2720,0000 m2 60,0000 m Obiekt Złotów II - Rzeka Młynówka Jastrowiecka - rozmiar 11,180 km Przedmiar robót L.p. Podstawa opisu Opis / Przedmiar Ilość Jedn. 1 Rzeka Młynówka Jastrowiecka km , L=11,180km. Miejscowość Jastrowie, gm. Jastrowie termin realizacji robót KNR KNR Analiza własna 1.4 KNR KNR KNK KNR KNKRB KNR Wykoszenie ręcznie porostów gęstych twardych ze skarp w km , L=11,180km. licząc 4m2/ 1mb cieku. Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m km , L=11,680km Usuwanie zatorów z gałęzi i obalonych konarów z koryta cieku w km L=6,900 km Oczyszczenie terenu z pozostałości po wywrotach drzew, wykarczowanych krzakach, drobnych gałęzi, korzeni i kory złożenie w stosy i spalenie na miejscu - pasa technicznego szer. 3,0m wzdłuż krawędzi rzeki na odcinku w km , L=5,700km Wywożenie gałęzi, konarów, nieczystości na wysypisko śmieci - transport na odległość do 2 km. Usuwanie namułu z dna cieku przy szerokości dna do 2,0 m, zamuleniu do 30 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: Odmulenie cieków koparko- odmularkami. szerokość dna cieku do 2,00 m, grubość warstwy odmulanej 30 cm km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spychark.gąsien.55 kw/75 km, leżącej wzdłuż krawędzi na dł. 1m wykopu. kateg. grun. I i IV w km , L=5,700km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. dna 1,0m w km , L=1,720km 44720,0000 m ,0000 m2 192,0000 r-g 17100,0000 m2 22,5000 mp 600,0000 m 5700,0000 m 5700,0000 m3 1720,0000 m2 Piła, dnia r. Opracował: M. Zbonik
