1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W REDZIE Reda, ul. Kazimierska 55 tel , tel. fax DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych śródlądowych wód powierzchniowych Obiekt nr 1: Zabudowa wyrwy w prawym wale przeciwpowodziowym rzeki Łeby, gmina Wicko; Konserwacja bieżąca rzeki Chełst, miasto Łeba, powiat lęborski. Adres obiektu: obręb Wicko, gmina Wicko miasto Łeba, gmina miejska Łeba powiat: lęborski województwo: pomorskie Nazwy i kody robót budowlanych wg CPV: Roboty w zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk Spis zawartości dokumentacji projektowej: 1. Opis techniczny 2. Przedmiar robót 3. Mapy poglądowe oraz załączniki graficzne Sporządził: Inspektor ds. eksploatacji Sprawdził: Inspektor ds. eksploatacji Andrzej Lipski Z A T W I E R D Z A M Specjalista ds. eksploatacji Dorota Topp-Chudnicka Reda, dnia r.

2 OPIS TECHNICZNY Obiekt nr 1: Zabudowa wyrwy w prawym wale przeciwpowodziowym rzeki Łeby, gmina Wicko; Konserwacja bieżąca rzeki Chełst, miasto Łeba, powiat lęborski. I. WIADOMOŚCI WSTĘPNE Przedmiotowa dokumentacja projektowa została opracowana przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku Terenowy Oddział w Redzie w celu wykonania na jej podstawie zabudowy wyrwy w prawym wale ppow. rzeki Łeby w km położonym w obrębie Wicko, w gminie Wicko, oraz wykonania konserwacji bieżącej rzeki Chełst w km w miejscowości Łeba. Z uwagi na to, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano zgodnie z 3 i 4 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego (Dz. U. Nr 202 z 2004 r. poz. 2072). Roboty objęte niniejszą dokumentacją planowane są do zrealizowania w wyniku postępowania przeprowadzonego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk, o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego. Dokumentację opracowano w oparciu o następujące materiały: dane ewidencyjne i protokoły z przeglądów śródlądowych wód powierzchniowych i urządzeń melioracji wodnych podstawowych, notatki z wizji i pomiarów w terenie. II. WYKONAWSTWO ROBÓT Szczegółowy zakres oraz sposób wykonania przedmiotowej konserwacji został przedstawiony w przedmiarze robót. III. TERMINY REALIZACJI I KOLEJNOŚĆ ROBÓT Konserwację cieku objętego przedmiarem robót należy wykonać w terminie do 10 grudnia 2015 r. O szczegółowym terminie wykonania prac konserwacyjnych na poszczególnych odcinkach będzie decydować inspektor nadzoru inwestorskiego. Sporządziła: Inspektor ds. eksploatacji

3 PRZEDMIAR ROBÓT Obiekt nr 1: Zabudowa wyrwy w prawym wale przeciwpowodziowym rzeki Łeby, gmina Wicko; Konserwacja bieżąca rzeki Chełst, miasto Łeba, powiat lęborski. Lp. Nazwa, opis, obliczenie ilości Jedn. Ilość jedn. Zadanie nr 1: Zabudowa wyrwy w wale przeciwpowodziowym przy rzece Łebie 1. km , gmina Wicko Wbijanie pali drewnianych konstrukcyjnych z terenu lub rusztowań na głębokość do 4 m, kategoria gruntu I-II, wbicie pali o średnicy min. 25 cm 1.1. i dług. 6-6,5 m - 50 szt., głębokość wbicia 4 m. szt. pala 50,0 Ręczne ścinanie i karczowanie zagajników gęstych. Ręczne wycięcie krzaków rosnących na skarpie wału wraz z ich transportem i wbudowaniem 1.2 w wyrwe oraz wywozem nadmiaru i utylizacją na koszt wykonawcy. ha 1,4 1.3 Oczyszczenie terenu z drobnych gałęzi, korzeni, kory i wrzosu po wykarczowaniu, z wywiezieniem. Oczyszczenie terenu po wycince i karczowaniu krzaków wraz z wywiezieniem pozostałości poza obręb robót na składowisko odpadów na koszt wykonawcy. m ,0 1.4 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25 m 3, z transportem urobku przyczepami samowyładowczymi holowanymi ciągnikami na odległość do 0,5 km, grunt kat. I-II. Transport gruntu na uformowanie korpusu wału i obciążenie ułożonej faszyny pochodzącej z wyciętych i dowiezionych krzaków. m 3 480,0 1.5 Izolacje przeciwwilgociowe i przeciwwodne z folii polietylenowej, szerokiej, izolacja obiektów ziemnych, kanałów, rowów itp. wykonanie ułożenia geowłukniny jako zabezpieczenie przed rozmywaniem dowiezionego gruntu do formowania korpusu wału m 2 240,0 1.6 Darniowanie skarp na płask, bez humusu. Darniowanie skarp uformowanego wału. m 2 90,0 2. Zadanie nr 2: Rzeka Chełst km konserwacja bieżąca, m. Łeba Kalkulacja własna - oczyszczenie dna rzeki z cegieł, płyt chodnikowych oraz innych elementów betonowych zanieczyszczających dno rzeki wraz z 2.1. wywozem gruzu na drogę gruntową - dojazd do stacji pomp Nowęcin 1 obiekt 1,0 Uzupełnienie ubytków zaprawy betonowej w murze oporowym kamiennym oraz podbudowa na skarpie prawej celem ułożenia bruku z kamienia km m 3 5,0 Remont bruku z kamienia naturalnego, średniego na skarpach o powierzchniach płaskich o wysokosci do 4 m, grubość bruku 25 cm, km m 2 40,0 2.4 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25 m 3, z transportem urobku samochodami samowyładowczymi do 5 t na odległość do 1 km, grunt kategorii I-II, km m 3 90,0 2.5 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi o pojemności yżki 0,60 m 3, na odkład, grunt kategorii I-II. Odspojenie gruntu i wbudowanie w nasyp (stacja pomp Żarnowska) m 3 60,0 Rozbiórka rurociągu o średnicy 60 cm, wydobycie rur mechanicznie. 2.6 Rozbiórka przepustu na kanale Łebskim w km fi 600 mm, dług. 8 m m 8,0 2.7 kalkulacja włąsna - mieszanka traw kg 100,0 Sporządziła: Inspektor ds. eksploatacji

4 Zadanie nr 1: Zabudowa wyrwy w prawym wale przeciwpowodziowym rzeki Łeby, gmina Wicko, - lokalizacja oraz ilość zakrzaczeń, które należy usunąć z wału przeciwpowodziowego rzeki Łeby km Odcinek wału Ilość Hektometr Długość Szerokość /m 2 / RAZEM Sporządziła: Inspektor ds. eksploatacji

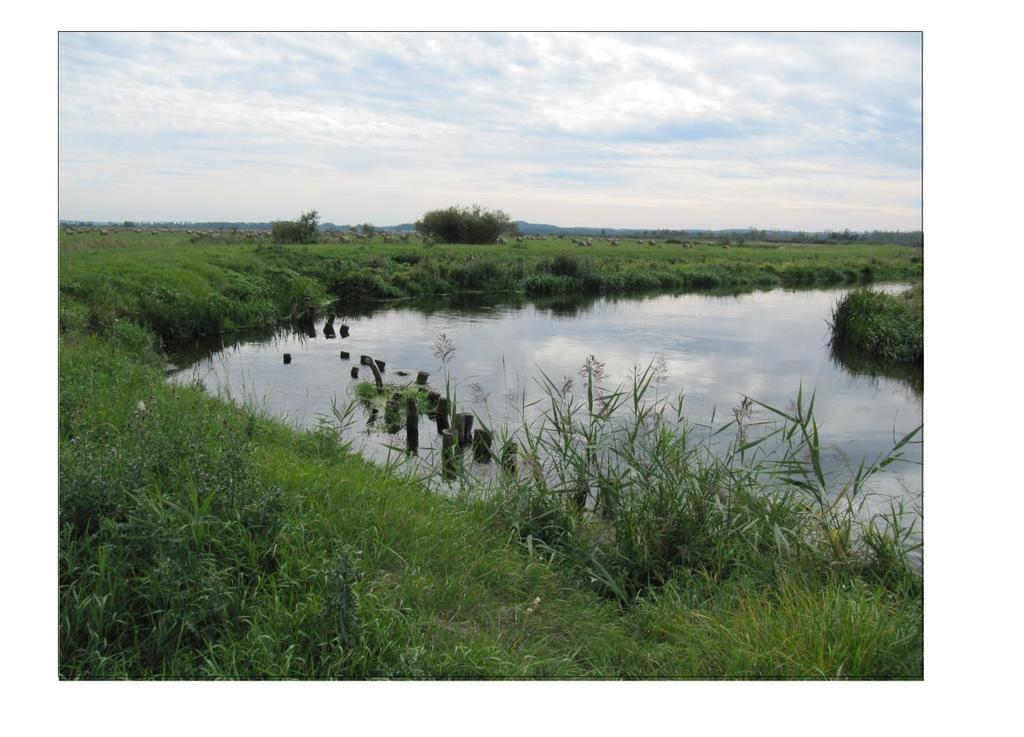

5 Zadanie nr 1: Zabudowa wyrwy w wale przeciwpowodziowym przy rzece Łebie km , gmina Wicko rysunek roboczy Sporządziła: Inspektor ds. eksploatacji

6 Zadanie nr 1: Zabudowa wyrwy w wale przeciwpowodziowym przy rzece Łebie km , gmina Wicko lokalizacja

7 Zadanie nr 1: Zabudowa wyrwy w wale przeciwpowodziowym przy rzece Łebie km , gmina Wicko lokalizacja

8 Zadanie nr 2: Konserwacja bieżąca rzeki Chełst, miasto Łeba, powiat lęborski.
