1 ZAPOBIEGANIE POWAŻNYM AWARIOM NAPRAWA USZKODZEŃ WAŁÓW PRZECIWPOWODZIOWYCH RZEKI ELSZKI I POTOKU X Rodzaj opracowania: uproszczona dokumentacja techniczna, specyfikacja techniczna wykonania i odbioru robót budowlanych ŻZMiUW Rejonowy Oddział w Elblągu 2011 rok 1

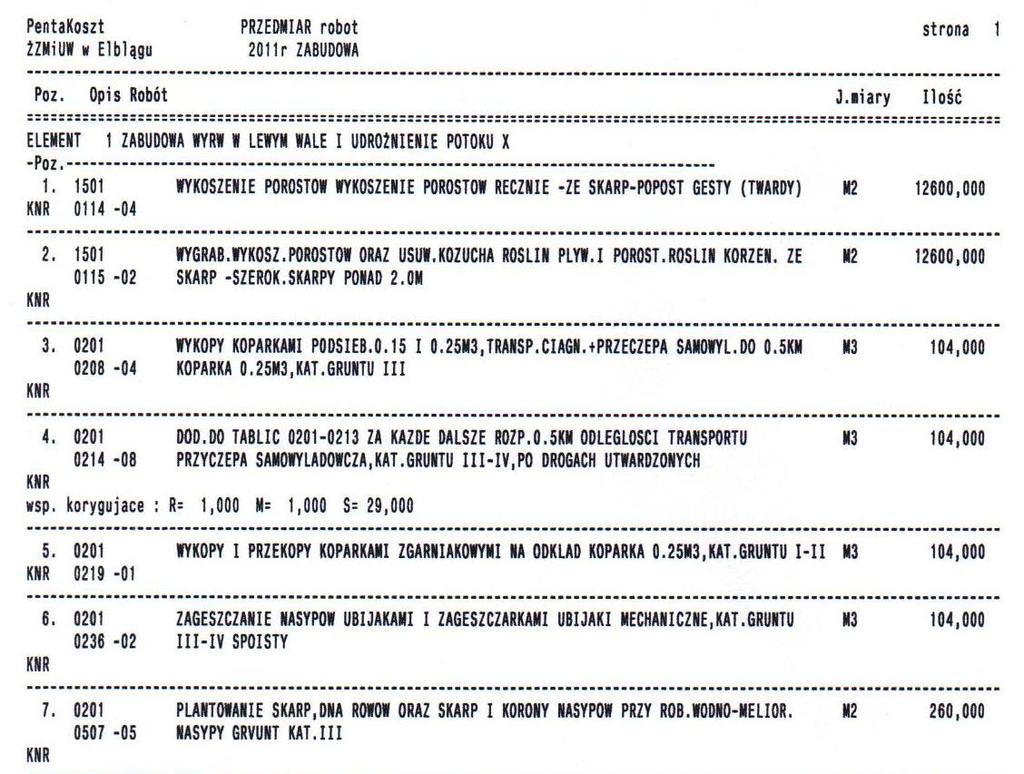

2 Opis kwalifikacyjny Zawartość opracowania 1. Dane ogólne 2. Charakterystyka obiektu Opis techniczny I. Wiadomości wstępne II. Położenie obiektu III. Charakterystyka obiektu IV. Wymagania dotyczące wykonania robót konserwacyjnych V. Opis działania związany z kontrolą oraz odbiorem robót konserwacyjnych VI. Odbiór robót konserwacyjnych VII. Specyfikacja techniczna wykonania i odbioru robót w zakresie konserwacji rzek, kanałów i wałów przeciwpowodziowych Część tabelaryczna 1. Przedmiar robót konserwacyjnych 2. Przedmiar kosztorysowy 3. Formularz cenowy Część rysunkowa 1. Mapa poglądowa 2

3 3

4 Opis techniczny Do dokumentacji: ZAPOBIEGANIE POWAŻNYM AWARIOM NAPRAWA USZKODZEŃ WAŁÓW PRZECIWPOWODZIOWYCH RZEKI ELSZKI I POTOKU X I. Wiadomości wstępne Niniejsza dokumentacja została opracowana przez pracowników Żuławskiego Zarządu Melioracji i Urządzeń Wodnych Rejonowy Oddział w Elblągu w oparciu o potrzeby w zakresie robót niezbędnych dla właściwego funkcjonowania systemu melioracyjnego i urządzeń osłony przeciwpowodziowej. Zakres i kategorie robót na wałach przeciwpowodziowych ustalono w trakcie lustracji terenowych, pomiarów liniowych, przeglądów oraz ocen stanu technicznego urządzeń melioracyjnych i osłony przeciwpowodziowej. II. Położenie obiektu Przedmiotowe wały przeciwpowodziowe znajdują się na terenie gminy Elbląg w powiecie elbląskim. Dojazd do obiektu stanowią drogi powiatowe, gminne, przywałowe. III. Charakterystyka obiektu Wały przeciwpowodziowe na terenie gminy Elbląg chronią tereny rolnicze i zurbanizowane: 1. wał lewy rzeki Elszki pld 70 Węzina znajduje się na obszarze chronionym nr 22, długość wału 4,875 km chroni miejscowość Węzina, Rzezczna. 2. wał lewy potoku X znajduje się na obszarze chronionym nr 23, długość wału 0,722 km IV. Wymagania dotyczące wykonania robót 1. Lewy wał rzeki Elszki pld 70 Węzina Termin wykonania robót do r. Zakres robót obejmuje: okoszenie korony i skarp z wygrabieniem 4500 m 2 załadunek i transport gruntu z odległości 10 km 480 m 3 wykop kinety w korpusie wału szer. 0,8 m głęb 1m. zagęszczenie udarowe korpusu wału p.pow w trzech etapach na długości 300 m 720 m 2 4

5 plantowanie i obsiew skarp i korony 1500 m 2 rozplantowanie wargi 350 m 2 Wykonawca we własnym zakresie zobowiązany jest do pozyskania gruntu i ujęcia jego pozyskania w kosztach dowozu. wykonanie jądra dobrze zagęszczonego w celu zapewnienia odpowiedniej szczelności korpusu wału. Jądro to przewiduje się wykonać poprzez zastosowanie udarowego zagęszczenia. Aby osiągnąć ten cel należy wykonać kinetę o szerokości 0,8m i głębokości 1,0m w osi korony wału. W tak wykonanym wykopie dokonać zagęszczenia przy pomocy ubijaka o wadze 1-2 tony i podstawie o wymiarach 0,5mx0,5m, opuszczając ubijak nie mniej niż 3-5m powyżej warstwy ubijanej. Wysokość ubijaka powinna być dobrana w sposób doświadczalny tj. zastosować takie ubijanie, które nie wywoła bocznego wyporu. Zagęszczenie uznać za zakończone, gdy kolejne uderzenia nie powodują dalszego osiadania gruntu. na odcinkach wału po wykonaniu zagęszczenia należy wykonać plantowanie skarp i korony wraz z obsiewem mieszanka traw 2. Lewy wał potoku X pld 61 Komorowo Termin wykonania robót do r. Zakres robót obejmuje: okoszenie korony i skarp z wygrabieniem m 2 załadunek i transport gruntu z odległości 10 km 104 m 3 wbudowanie gruntu 104 m 3 zagęszczenie gruntu warstwami 104 m 3 plantowanie i obsiew skarp i korony 260 m 2 odmulenie cieku 500 mb W czasie wykonywania robót objętych niniejszą dokumentacją należy bezwzględnie przestrzegać obowiązujące przepisy BHP, zwracać uwagę na istniejące linie energetyczne i telefoniczne. Powyższe roboty należy wykonywać przy niskich stanach wody w ciekach. Wykonawca ponosi odpowiedzialność za zabezpieczenie p.pow. w czasie prowadzenia robót na wałach. 5

6 V. Opis działania związany z kontrolą oraz odbiorem robót Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika oraz inspektora nadzoru z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla obiektów nie wymagających pozwolenia na budowę). VI. Odbiór robót Po wykonaniu pełnego zakresu robót kierownik budowy zgłosi obiekt do odbioru końcowego dokonując odpowiedniego wpisu do dziennika budowy oraz zawiadomi pisemnie Zamawiającego o gotowości przedmiotu umowy do odbioru. Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 14 dni od daty zawiadomienia go o zakończeniu robót. Z czynności odbioru zostanie spisany protokół zawierający wszelkie ustalenia dokonane w toku odbioru tj. jakość robót, wartość, rozmiar rzeczowy oraz zauważone wady i terminy ich usunięcia. VII. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT W ZAKRESIE WAŁÓW PRZECIWPOWODZIOWYCH Przedmiotem niniejszej specyfikacji jest ustalenie warunków i wymagań dotyczących wykonania naprawy uszkodzeń wałów przeciwpowodziowych rzeki Elszki i potoku X. Specyfikacja zawiera podstawowe ustalenia i kryteria oceny wykonania robót. 1. Część ogólna Określenie przedmiotu zamówienia Przedmiotem zamówienia są roboty związane z zabudową uszkodzeń wałów p. powodziowych rzeki Elszki i potoku X Przedmiot i zakres robót. Zakres robót na wałach przeciwpowodziowych obejmuje: - ręczne wykoszenie porostów ze skarp i korony wałów ppow. z wygrabieniem - załadunek i transport gruntu ciągnikami - dogęszczenie udarowe rdzenia korpusu wału - zabudowa wyrw 6

7 1.3 Ochrona środowiska W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. W okresie realizacji oraz do czasu zakończenia prac, Wykonawca będzie podejmował wszelkie stosowne kroki, żeby stosować się do wszystkich przepisów i normatywów w zakresie ochrony środowiska zarówno na terenie prowadzonych robót jak i poza jego terenem. Unikać należy działań szkodliwych dla innych jednostek występujących na tym terenie w zakresie zanieczyszczeń, hałasu lub innych czynników powodowanych jego działalnością Warunki bezpieczeństwa pracy Wykonawca dostarczy na teren robót i będzie utrzymywał wyposażenie konieczne dla zapewnienia bezpieczeństwa pracy. Zapewni wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. Uważa się, że koszty zachowania zgodności ze wspomnianymi wyżej przepisami są wliczone w cenę umowną Nazwy i kody. Kod wg CPV dla robót konserwacyjnych na rzekach, kanałach i wałach przeciwpowodziowych roboty w zakresie ochrony przeciwpowodziowej 2. Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości. Nie dotyczy 3. Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót zgodnie z założoną jakością. Ze względu na położenie konserwowanych obiektów roboty należy wykonywać ręcznie przy pomocy prostych narzędzi (kosa, łopata, szpadel) dopuszcza się wykorzystanie do koszenia wykaszarki spalinowe. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania dotyczące przepisów ruchu drogowego. Szczególnie w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Wykonawca jest zobowiązany usuwać na bieżąco, na własny koszt, wszelkie uszkodzenia i zanieczyszczenia spowodowane przez jego pojazdy na drogach publicznych oraz dojazdach do terenu robót. 7

8 4. Wymagania dotyczące wykonania robót, a także wymagania specjalne. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarami robót. W czasie konserwacji urządzeń melioracyjnych należy przestrzegać zaleceń osoby sprawującej nadzór nad realizacją przedmiotu umowy, wyznaczonej przez inwestora. Szczegółowy zakres robót określają przedmiary Wymagane kwalifikacje Wykonawcy Pracownicy Wykonawcy muszą posiadać wszelkie ( jeśli są wymagane prawem ) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 5. Opis działań związanych z kontrolą, badaniami oraz odbiorem wykonanych robót budowlanych. Nad prawidłowym procesem konserwacji urządzeń melioracyjnych czuwa wyznaczona przez inwestora osoba sprawująca nadzór nad realizacją przedmiotu umowy. Celem kontroli robót będzie takie sterowanie ich przygotowaniem oraz wykonaniem aby osiągnąć założoną jakość wykonania robót. Wykonawca jest odpowiedzialny za pełną kontrolę i jakość wykonywanych robót. 6. Wymagania dotyczące przedmiaru i obmiaru robót. Podstawą do sporządzenia przedmiaru robót był przegląd techniczny jesienny i wiosenny obiektów melioracyjnych oraz ustalone niezbędne roboty wynikające z potrzeby utrzymania obiektu w sprawności technicznej. Obmiar robót będzie określać faktyczny zakres wykonywanych robót w jednostkach ustalonych w przedmiarze robót. Obmiaru robót wykonanych dokona razem z wykonawcą wyznaczona przez inwestora osoba sprawująca nadzór nad realizacją przedmiotu umowy. 7. Opis sposobu odbioru robót. O gotowości do odbioru robót wykonawca powiadomi zamawiającego pisemnie. Sposób odbioru robót oraz niezbędne dokumenty do tego celu, zamieszczony jest w umowie zawartej pomiędzy wykonawcą a inwestorem. Jakość wykonanych robót będzie oceniona przy odbiorze robót i potwierdzona protokołem powykonawczym wykonanych prac konserwacyjnych. 8. Opis sposobu rozliczenia robót zamiennych i dodatkowych. Nie przewiduje się wykonania robót zamiennych i dodatkowych w przedmiotowych robotach konserwacyjnych urządzeń melioracyjnych. 8

9 9. Ustalenia ogólne Rozliczenie za wykonane prace konserwacyjne między wykonawcą a zamawiającym nastąpi na podstawie kosztorysu powykonawczego potwierdzającego wykonanie robót. 10. Obowiązujące przepisy. 1. Ustawa z dnia 18 lipca 2001 roku Prawo wodne (jednolity tekst Dz. U. z 2005r. Nr 239, poz z późniejszymi zmianami). 2. Ustawa z dnia 16 kwietnia 2004r. o Ochronie Przyrody ( Dz. U. Nr 92 z 2004r. poz. 880 z późniejszymi zmianami). 3. Rozporządzenie Ministra Infrastruktury z dn. 06 luty 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z 2003r. poz. 401) 9
