1 Załącznik nr 9.6. do SIWZ Część nr 6 Obiekt Trzcianka I WYTYCZNE WYKONANIA I ODBIORU PRAC UTRZYMANIOWYCH Przedmiotem niniejszych wytycznych jest ustalenie warunków i wymagań dotyczących konserwacji rzek, kanałów i wałów przeciwpowodziowych. Wytyczne zawierają podstawowe ustalenia i kryteria oceny wykonania prac w zakresie konserwacji rzek i kanałów. I. Część ogólna 1. Określenie przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie konserwacji rzek, kanałów i wałów przeciwpowodziowych na terenie działania Wielkopolskiego Zarządu Melioracji i Urządzeń Wodnych w Poznaniu Rejonowego Oddziału w Pile Obiekt Trzcianka I: Kanał Żeglowny ,730 km Kanał Białka ,517 km Kanał Glinica ,270 km Rzeka Trzcinica , ,830 km Kanał Małgosia ,600 km Rzeka Bukowa , ,630 km Kanał Łaga ,100 km Kanał Styper ,600 km Razem 53,277 km Celem wykonania konserwacji na ciekach jest ich udrożnienie umożliwiające swobodny przepływ wód. Na wałach konserwacja ma za zadanie utrzymanie roślinności trawiastej w celu wytworzenia darni chroniącej wał przed rozmyciem. Gmina: Wieleń, Trzcianka, Czarnków Powiat: czarnkowsko-trzcianecki Województwo: wielkopolskie 1.1. Kod CPV Termin wykonania robót: Kanał Żeglowny Kanał Białka Kanał Glinica Rzeka Trzcinica Kanał Małgosia Rzeka Bukowa Kanał Łaga Kanał Styper

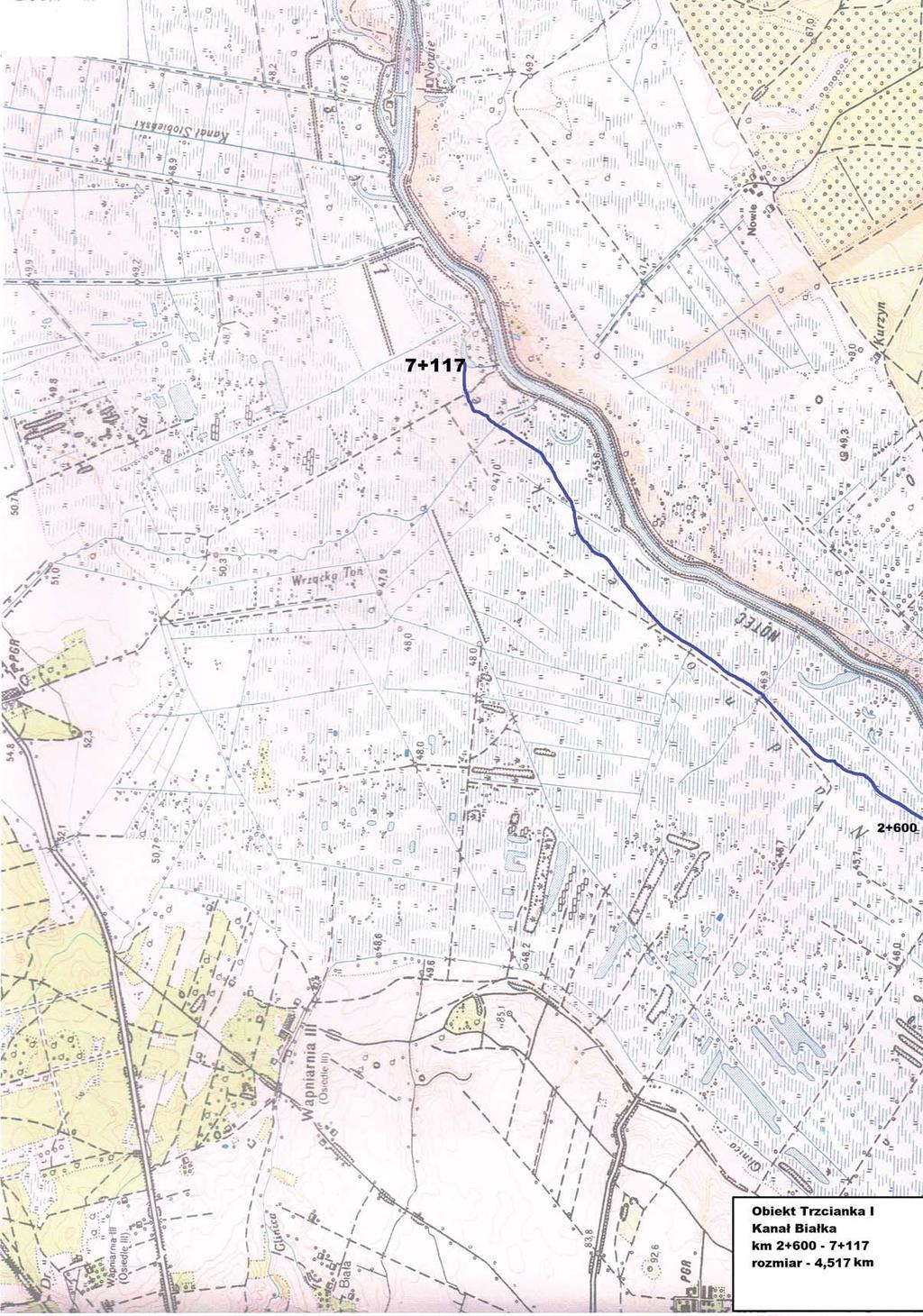

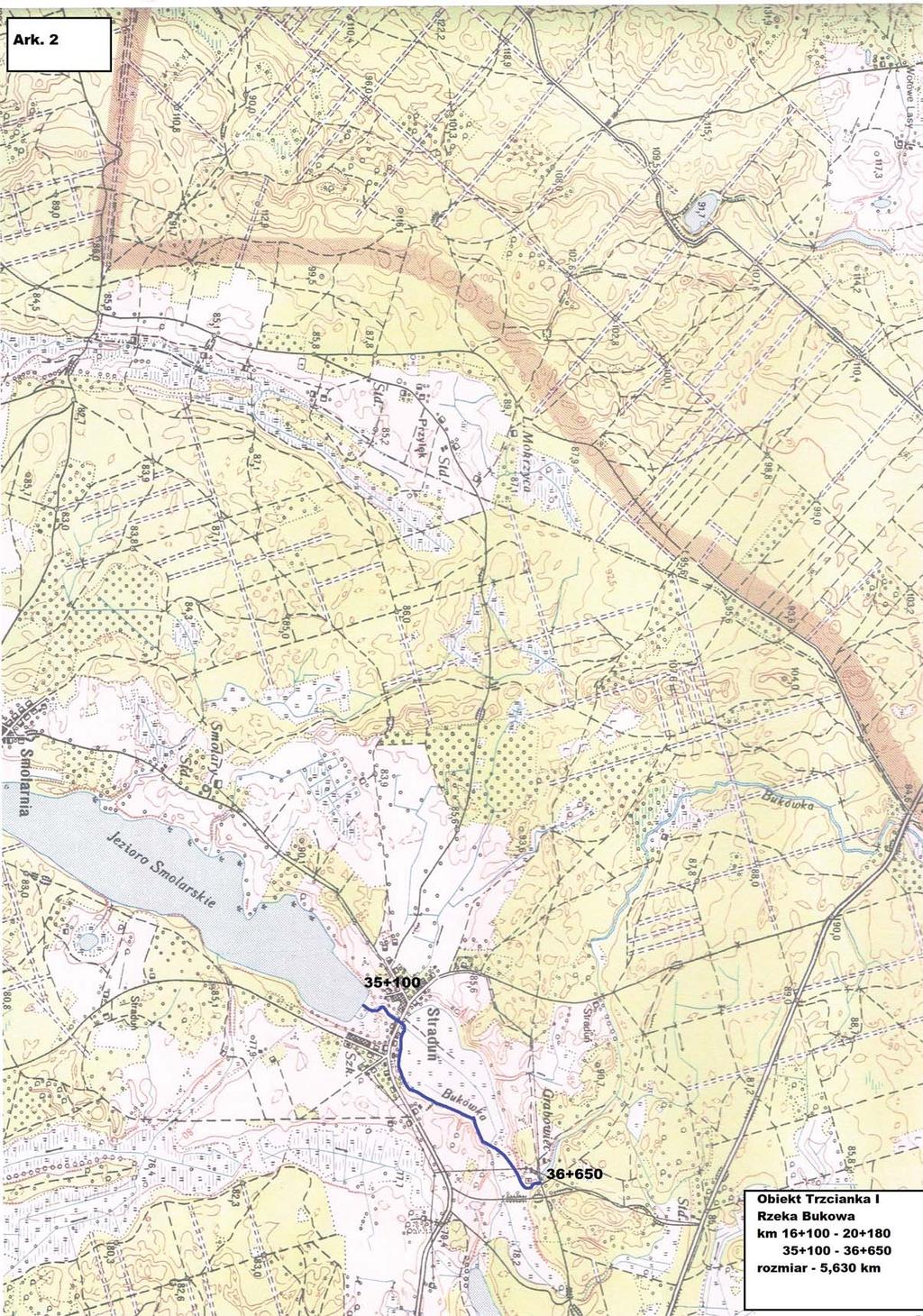

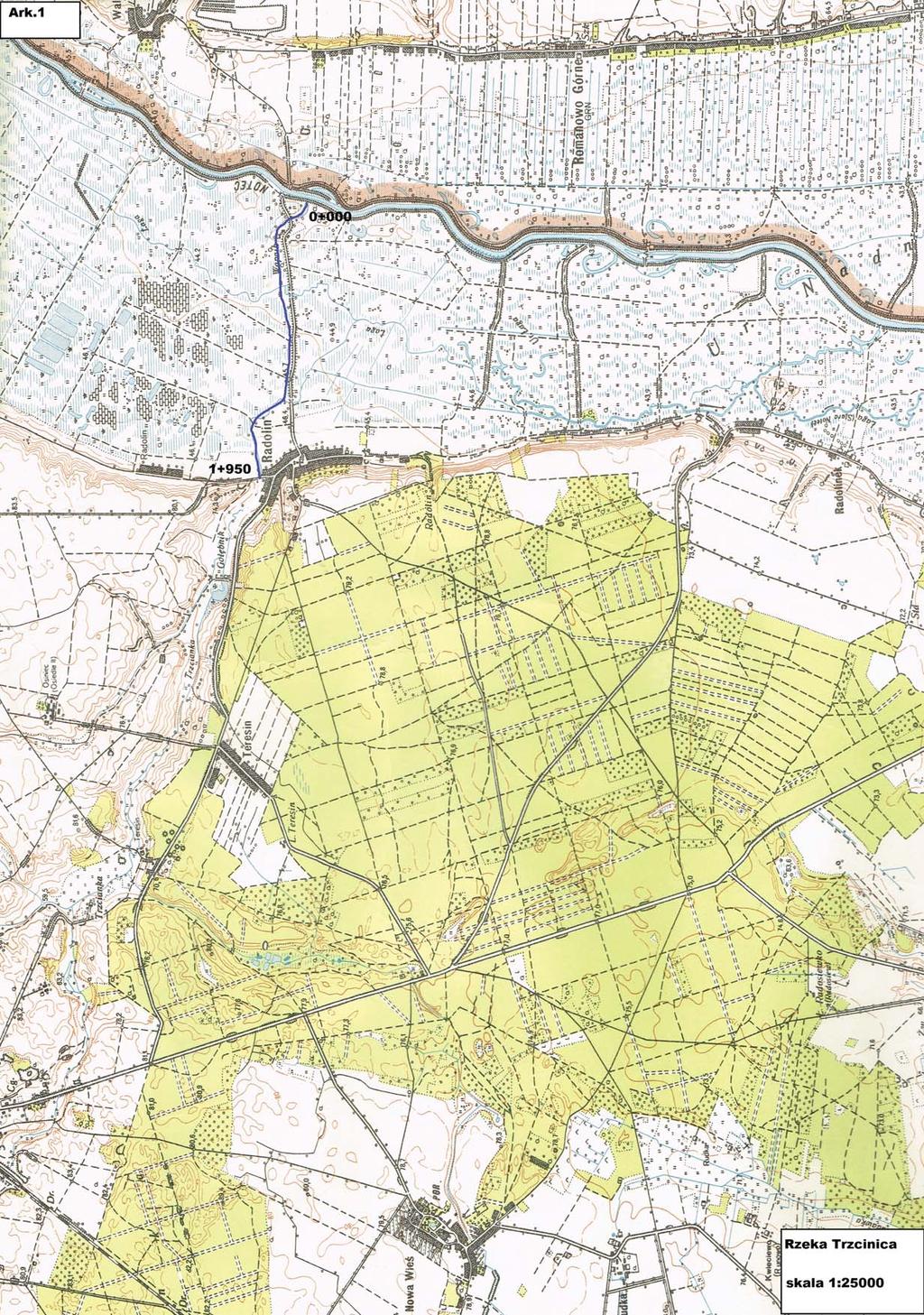

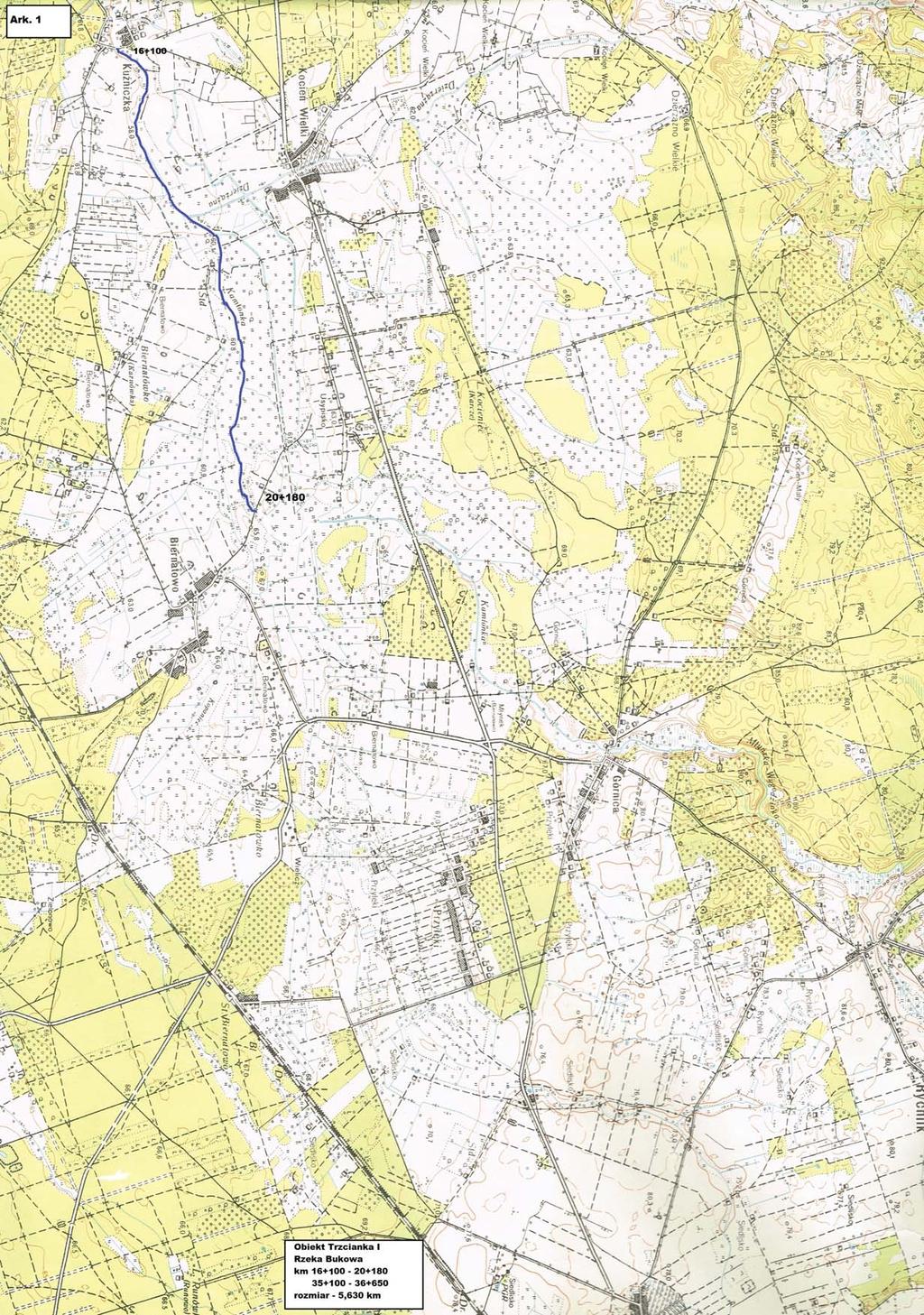

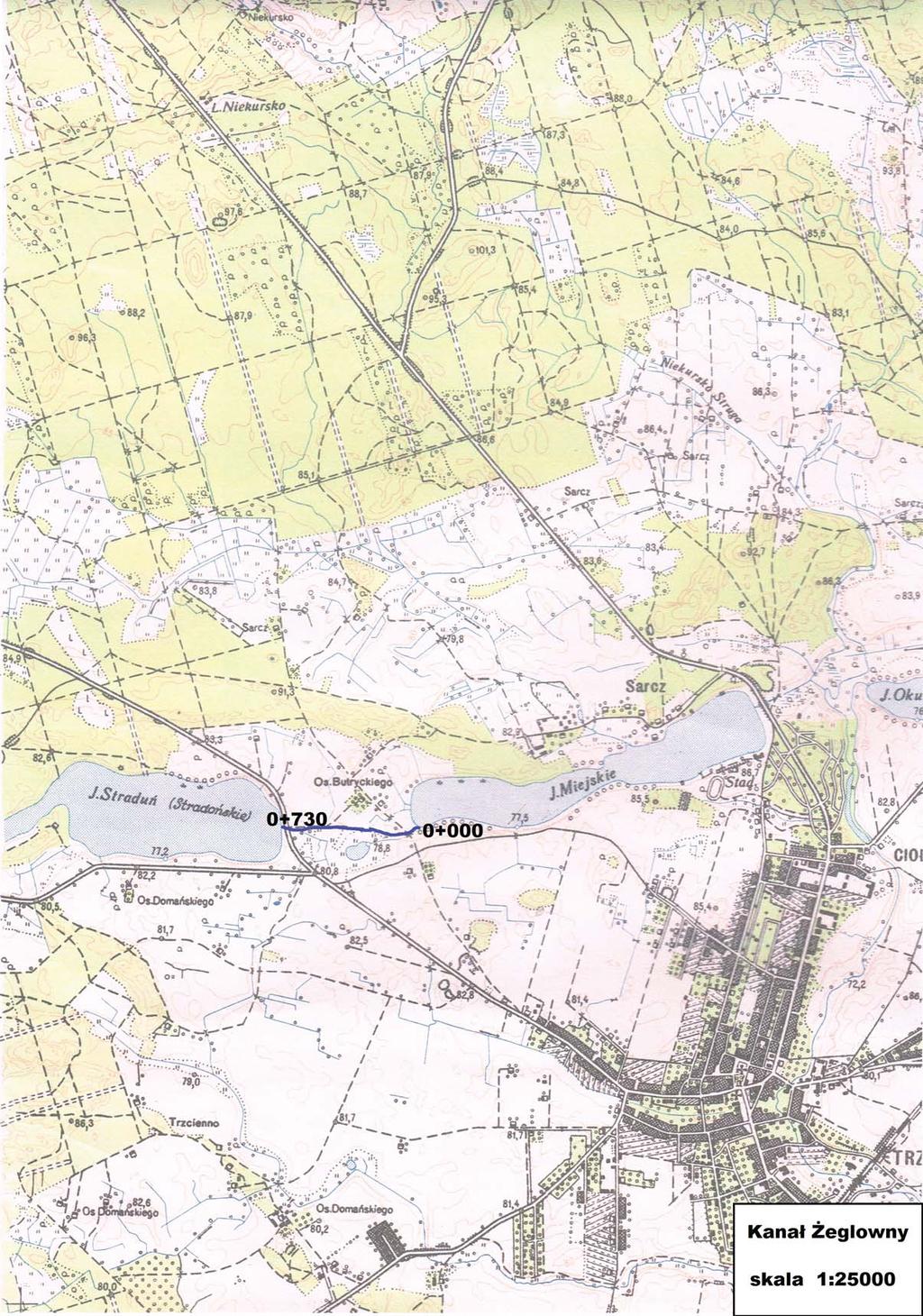

2 2. Charakterystyka przedsięwzięcia. 2.1 Dokumentacja projektowa Mapki poglądowe w skali 1 : z naniesioną lokalizacją robót. Kanał Żeglowny Kanał Białka Kanał Glinica Rzeka Trzcinica Kanał Małgosia Rzeka Bukowa Kanał Łaga Kanał Styper Przedmiar robót z obmiarem. 2.2 Zakres robót Kanał Żeglowny Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,03 ha = 4,2mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 704mb x 4,500m x 2 +0,5 m ławka (704m2) =7040 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w., L= 704 mb x 3,5 m = 2464 m Kanał Białka Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,10 ha =14mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 4472 mb x 4,5m x 2 +0,5 m ławka (4472m2) =44720 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w., L = 1080 mb x 5,0 m mb x 4 m mb x 3,2 m mb x 1,2 m = m Kanał Glinica Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,20 ha =28mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= mb x 2,5m x 2 +0,5 m ławka (15142m2) =90852 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km j.w. L= 2942mb x 2,0m mb x 1,6m mb x 1,m mb x 0,8 m = m2

3 2.2.4 Rzeka Trzcinica Ręczne ścinanie i karczowanie średnio gęstych zagajników w km ; Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,20 ha =28mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 1920 mb x 3,00m x mb x 2,5m x mb x 1,5m x 2 x 0,5 m ławka (8672m2) =46588 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w., L= 1920 mb x 4,0 m mb x 2,0 m mb x 1,4 m = m Kanał Małgosia Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,10 ha =14mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 13216mb x 2m x 2 +0,5 m ławka (13216m2) =66080 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w. L= 494mb x 2,0m mb x 1,4m +2782mb x 1,2 m mb x 0,8 m = Rzeka Bukowa Ręczne ścinanie i karczowanie średnio gęstych zagajników w km ; Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,15 ha =21mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 4074 mb x 2,50m x mb x 2,0m x 2 + 0,5 m ławka (5609m2) =32119 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km L= 1535 x 1,4 m = 2149 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km L = 4070 mb x 4,0 m = m Kanał Łaga Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,05 ha = 7,0mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 3068mb x 2,00 m x 2 +0,5 m ławka (3068m2) =15340 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km j.w. L=494mb x 3,0m mb x 2m = 6630 m2

4 2.2.8 Kanał Styper Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,05 ha = 7,0mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 1594mb x 2,50 m x 2 +0,5 m ławka (1594m2) =9564 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km j.w. L=1594mb x 2,0m = 3188 m2 II. Prowadzenie robót 1. Ogólne zasady wykonania robót. Przyjęte w przedmiarze roboty winne być realizowane z zachowaniem następujących wymogów: wszystkie roboty należy wykonywać zgodnie z opisami w przedmiarach i zaleceniami inspektora nadzoru potwierdzonymi wpisem do dziennika budowy. 2. Wymagane kwalifikacje Wykonawcy. Pracownicy Wykonawcy muszą posiadać wszystkie ( jeśli są wymagane prawem ) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 3. Ochrona środowiska. W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. 4. Warunki bezpieczeństwa pracy i ochrony zdrowia. Wykonawca zapewni na swój koszt wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. 5. Wyszczególnienie i opis prac towarzyszących i tymczasowych. Nie przewiduje się prac towarzyszących i tymczasowych. 6. Teren budowy. Wykonawca zobowiązany jest do zapoznania się z warunkami występującymi w terenie 6.1. Charakterystyka terenu budowy. Roboty w zakresie konserwacji rzek, kanałów i wałów przeciwpowodziowych są robotami liniowymi. Wykonawca przemieszcza się wzdłuż konserwowanego obiektu bez potrzeby jego wygrodzenia, konieczności posiadania zaplecza budowy, posiadania projektu organizacji ruchu. Roboty konserwacyjne na ciekach należy bezwzględnie rozpocząć od ujścia umożliwiając swobodny odpływ wody. W czasie trwania robót należy na bieżąco usuwać zbierające się w dnie porosty traw i inne zanieczyszczenia Ochrona własności urządzeń. Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych znajdujących się w obrębie robót konserwacyjnych, takich jak kable, rurociągi etc. Wykonawca przed przystąpieniem do robót zobowiązany jest zapoznać

5 się z terenem szczególnie z oznakowaniem instalacji technicznych występujących w obrębie konserwowanego obiektu Zapewnienie jakości. Wykonawca jest w pełni odpowiedzialny za jakość wykonanych robót. III. Wymagania dotyczące wykonania poszczególnych rodzajów robót. 1. Wykoszenie porostów. Przez wykoszenie porostów ze skarp cieku, korony i skarp wału rozumie się wykoszenie technicznie możliwie najniżej tj. max wysokość pozostawionego porostu 8 cm z usunięciem roślinności skoszonej od stopy skarpy do wysokości koszonego pasa lub do korony skarpy. Przez wykoszenie porostów z dna cieków rozumie się wykoszenie technicznie możliwie najniżej na całej powierzchni dna. Koszenie porostu traw ręczne należy przeprowadzić przy użyciu sprzętu tradycyjnego tj. konwencjonalnej kosy ręcznej lub kosy spalinowej. 2. Wygrabienie wykoszonych porostów. Przez wygrabienie wykoszonych porostów ze skarp i dna cieku po ręcznym wykoszeniu rozumie się wygrabienie skoszonych porostów poza skarpę lub dno i złożenie w pryzmy lub wałek poza krawędzią skarpy. Przy koszeniu wałów skoszony porost wygrabić do podstawy wału. Dopuszcza się mulczowanie (tj. skoszenie i rozdrobnienie). 3. Usuwanie namułu z dna cieku. Przez usuwanie namułu z dna cieku rozumie się ręczne lub mechaniczne za pomocą koparko odmularki lub koparki z osprzętem chwytakowym bez uszkodzenia umocnienia faszynowego wyrzucenie namułu na pobocze lub odłożenie w miejscach uszkodzonych skarp. Namuł w miejscach uszkodzonych skarp ubić i wyrównać. Rozplanowanie namułu warstwą do cm z nadaniem spadku umożliwiającego spływ wód opadowych lub w przypadku wargi wykonanie rowków spływowych co m. Oczyszczenie pasów o szerokości 0,5 m wzdłuż krawędzi cieku. 4. Hakowanie dna. Przez hakowanie dna rozumie się wydobycie z dna cieku porostów roślin korzeniących się wraz z darnią korzeniową. Wydobycie roślin pływających z pozostałej powierzchni lustra wody. Odrzucenie roślinności na brzeg i złożenie w pryzmy lub wałki. IV. Opis działań związanych z kontrolą i odbiorem robót. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót oraz za jakość wykonanych prac. 1. Kontrola wykonania robót. Pod względem zgodności z przedmiarem robót oraz jakości dokonywana będzie przez inspektora nadzoru i potwierdzana wpisami do dziennika budowy. 2. Odbiory częściowe. O gotowości do odbioru częściowego robót Wykonawca powiadomi inspektora nadzoru wpisem do dziennika budowy. Po potwierdzeniu przez inspektora nadzoru wpisem

6 do dziennika budowy osiągnięcia gotowości do odbioru częściowego Wykonawca pisemnie powiadomi Zamawiającego. Przystąpienie do odbioru nastąpi w terminie do 7 dni od daty otrzymania przez Zamawiającego pisemnego zgłoszenia. Odbiór częściowy polega na ocenie ilości i jakości wykonanych robót. Odbioru dokonuje komisja powołana wg zasad jak przy odbiorze końcowym. Z czynności komisyjnego odbioru spisany zostanie protokół odbioru częściowego robót. Przedmiotem odbioru częściowego mogą być poszczególne cieki lub ich części w pełni z wykonanymi robotami na zgłoszonym odcinku. Przy odbiorze całego cieku - przekazanie dziennika budowy. 3. Zasady odbioru końcowego. Odbiór końcowy polega na ostatecznej ocenie rzeczywistego wykonania zakresu robót przewidzianego umową w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót i gotowość do odbioru końcowego Wykonawca zgłasza stosownym wpisem do dziennika budowy. Po pisemnym potwierdzeniu przez inspektora nadzoru w dzienniku budowy osiągnięcia gotowości do odbioru końcowego Wykonawca bezzwłocznie o powyższym powiadomi Zamawiającego. Odbiór końcowy robót nastąpi w terminie do 14 dni od daty otrzymania pisemnego zawiadomienia o zakończeniu robót. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie lustracji w terenie oraz po analizie przedłożonych dokumentów, zgodności wykonania robót z dokumentacją i zapisami w dzienniku budowy. W przypadku stwierdzenia niewykonania robót w zakresie przewidzianym umową, konieczności wykonania robót poprawkowych, uzupełniających bądź wykończeniowych, komisja przerwie swoje czynności i wyznaczy nowy termin odbioru. W dniu dokonania odbioru Wykonawca przekaże Zamawiającemu dziennik budowy co należy odnotować w protokole odbioru. Z czynności odbioru spisany zostanie protokół odbioru końcowego. Piła, dnia r. Opracował: M. Zbonik

7 Załącznik nr do SIWZ Obiekt Trzcianka I - Kanał Żeglowny - rozmiar 0,730 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR KNR KNR KNR Opis / Przedmiar Ilość Jedn. Kanał Żeglowny w km , L=0,73km, termin realizacji robót: r r., m. Trzcianka, gm. Trzcianka Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,03 ha = 4,2mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 704mb x 4,500m x 2 +0,5 m ławka (704m2) =7040 m2 0,0300 ha 4,2000 mp 7040,0000 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m 7040,0000 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w., L= 704 mb x 3,5 m = 2464 m2 2464,0000 m2 Obiekt Trzcianka I - Kanał Białka - rozmiar 4,517 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR KNR KNR KNR Opis / Przedmiar Ilość Jedn. Kanał Białka w km , L=4,517km, termin realizacji robót: r r., m. Biała, Wrząca, gm. Trzcianka Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,10 ha =14mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 4472 mb x 4,5m x 2 +0,5 m ławka (4472m2) =44720 m2 0,1000 ha 14,0000 mp 44720,0000 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m 44720,0000 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w., L = 1080 mb x 5,0 m mb x 4 m mb x 3,2 m mb x 1,2 m = m ,0000 m2 Obiekt Trzcianka I - Kanał Glinica - rozmiar 15,270 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR KNR KNR KNR Opis / Przedmiar Ilość Jedn. Kanał Glinica w km , L=15,270km, termin realizacji robót: r r., m. Radolin, Biała, Dlużewo, gm. Trzcianka Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,20 ha =28mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= mb x 2,5m x 2 +0,5 m ławka (15142m2) =90852 m2 0,1800 ha 28,0000 mp 90852,0000 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m 90852,0000 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km j.w. L= 2942mb x 2,0m mb x 1,6m mb x 1,m mb x 0,8 m = m ,0000 m2

8 Obiekt Trzcianka I - Rzeka Trzcinica - rozmiar 8,830 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR KNR KNR KNR Opis / Przedmiar Ilość Jedn. Rzeka Trzcinica w km ; L=8,830km, termin realizacji robót: r r., m. Radolin, Trzcianka, Sarcz, gm. Trzcianka Ręczne ścinanie i karczowanie średnio gęstych zagajników w km ; Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,20 ha =28mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 1920 mb x 3,00m x mb x 2,5m x mb x 1,5m x 2 x 0,5 m ławka (8672m2) =46588 m2 0,2000 ha 28,0000 mp 46588,0000 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m 46588,0000 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w., L= 1920 mb x 4,0 m mb x 2,0 m mb x 1,4 m = m ,0000 m2 Obiekt Trzcianka I - Kanał Małgosia - rozmiar 13,600 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR KNR KNR KNR Opis / Przedmiar Ilość Jedn. Kanał Małgosia w km , L=13,600km, termin realizacji robót: r r., m. Biernatowo, Przyłęki, Siedlisko, gm. Trzcianka Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,10 ha =14mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 13216mb x 2m x 2 +0,5 m ławka (13216m2) =66080 m2 0,1000 ha 14,0000 mp 66080,0000 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m 66080,0000 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w. L= 494mb x 2,0m mb x 1,4m +2782mb x 1,2 m mb x 0,8 m = ,0000 m2 Obiekt Trzcianka I - Rzeka Bukowa - rozmiar 5,630 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR KNR KNR KNR KNR Opis / Przedmiar Ilość Jedn. Rzeka Bukowa w km ; , L=5,630km, termin realizacji robót: r r., m. Kuźniczka gm. Wieleń, Biernatowo, Smolarnia, gm. Trzcianka Ręczne ścinanie i karczowanie średnio gęstych zagajników w km ; Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,15 ha =21mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 4074 mb x 2,50m x mb x 2,0m x 2 + 0,5 m ławka (5609m2) =32119 m2 0,1500 ha 21,0000 mp 32119,0000 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m 32119,0000 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km L= 1535 x 1,4 m = 2149 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km L = 4070 mb x 4,0 m = m2 2149,0000 m ,0000 m2

9 Obiekt Trzcianka I - Kanał Łaga - rozmiar 3,1001 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR KNR KNR KNR Opis / Przedmiar Ilość Jedn. Kanał Łaga w km , L=3,100km, termin realizacji robót: r r., m. Radolinek, gm. Czarnków, m. Radolin gm. Trzcianka Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,05 ha = 7,0mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 3068mb x 2,00 m x 2 +0,5 m ławka (3068m2) =15340 m2 0,0500 ha 7,0000 mp 15340,0000 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m 15340,0000 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km j.w. L=494mb x 3,0m mb x 2m = 6630 m2 6630,0000 m2 Obiekt Trzcianka I - Kanał Styper - rozmiar 1,600 km Przedmiar robót L.p. Podstawa opisu 1 KNR KNR KNR KNR KNR Opis / Przedmiar Ilość Jedn. Kanał Styper w km , L=1,600km, termin realizacji robót: r r., m. Radolinek, gm. Czarnków Ręczne ścinanie i karczowanie średnio gęstych zagajników w km Wywożenie gałęzi. Transport na odległość do 2 km. 0,07mp/szt. x 2000szt./ha x 0,05 ha = 7,0mp Wykoszenie ręcznie porostów gęstych twardych ze skarp w km j.w. S= 1594mb x 2,50 m x 2 +0,5 m ławka (1594m2) =9564 m2 0,0500 ha 7,0000 mp 9564,0000 m2 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m 9564,0000 m2 Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km j.w. L=1594mb x 2,0m = 3188 m2 3188,0000 m2 Piła, dnia r. Opracował: M. Zbonik
