1 pieczęć podłużna ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH Województwa Pomorskiego w Gdańsku TERENOWY ODDZIAŁ W TCZEWIE MW.M4-3200/5/1-2/2014 UPROSZCZONA DOKUMENTACJA PROJEKTOWA nr 5/2/2014 na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych płynących oraz urządzeń melioracji wodnych podstawowych Nazwa robót wg Zamawiającego: Obiekt nr 2 Rzeki konserwacja bieżąca i gruntowna gm.: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo, pow. Starogard Gdański Nazwy i kody robót budowlanych objętych przedmiotem zamówienia wg Wspólnego Słownika Zamówień Adres obiektu: Roboty w zakresie ochrony przeciwpowodziowej Lp nazwa cieku adres 1 Rzeka Brzezianek gm. Osiek 2 Rzeka Brzeźnica gm. Osiek 3 Rzeka Czysta gm. Starogard Gdański 4 Rzeka Godziszewka gm. Starogard Gdański 5 Rzeka Janka Wschodnia Gm. Smętowo Graniczne 6 Rzeka Piesienica gm. Zblewo Gminy: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Uproszczoną dokumentację projektową sporządzono w Terenowym Oddziale w Tczewie Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku oraz uznano ją za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celowi jakiemu ma służyć. Data opracowania: r. Sporządził: Specjalista ds. eksploatacji Zbigniew Behrendt Sprawdził: Inspektor ds. eksploatacji Małgorzata Jażdżewska. (Podpis i pieczęć ) (Podpis i pieczęć ) Zatwierdzam Kierownik TO Tczew Mariusz Akierman.. Kierownik Terenowego Oddziału w Tczewie (Podpis i pieczęć)

2 Spis treści: 1. Opis kwalifikacyjny 2. Przedmiar i zakres robót 3. Opis techniczny 4. Informacje o terenie 5. Charakterystyka obiektu 6. Kontrola jakości robót 7. Rozwiązania projektowe 8. Odbiory robót 9. Specyfikacja techniczna wykonania i odbioru robót budowlanych 10. Mapa poglądowa

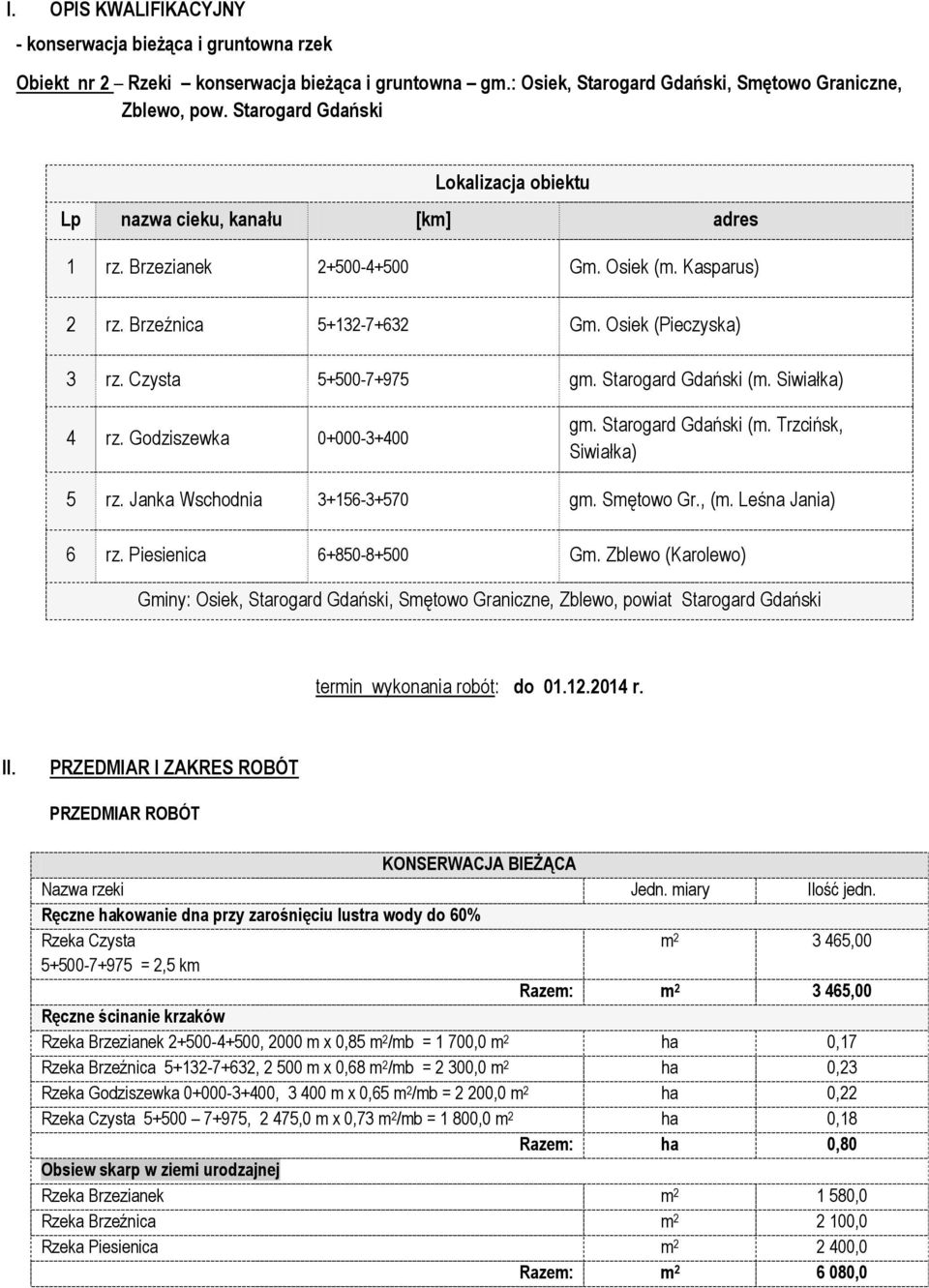

3 I. OPIS KWALIFIKACYJNY - konserwacja bieżąca i gruntowna rzek Obiekt nr 2 Rzeki konserwacja bieżąca i gruntowna gm.: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo, pow. Starogard Gdański Lokalizacja obiektu Lp nazwa cieku, kanału [km] adres 1 rz. Brzezianek Gm. Osiek (m. Kasparus) 2 rz. Brzeźnica Gm. Osiek (Pieczyska) 3 rz. Czysta gm. Starogard Gdański (m. Siwiałka) 4 rz. Godziszewka gm. Starogard Gdański (m. Trzcińsk, Siwiałka) 5 rz. Janka Wschodnia gm. Smętowo Gr., (m. Leśna Jania) 6 rz. Piesienica Gm. Zblewo (Karolewo) Gminy: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo, powiat Starogard Gdański termin wykonania robót: do r. II. PRZEDMIAR I ZAKRES ROBÓT PRZEDMIAR ROBÓT KONSERWACJA BIEŻĄCA Nazwa rzeki Jedn. miary Ilość jedn. Ręczne hakowanie dna przy zarośnięciu lustra wody do 60% Rzeka Czysta m , = 2,5 km Razem: m ,00 Ręczne ścinanie krzaków Rzeka Brzezianek , 2000 m x 0,85 m 2 /mb = 1 700,0 m 2 ha 0,17 Rzeka Brzeźnica , m x 0,68 m 2 /mb = 2 300,0 m 2 ha 0,23 Rzeka Godziszewka , m x 0,65 m 2 /mb = 2 200,0 m 2 ha 0,22 Rzeka Czysta , 2 475,0 m x 0,73 m 2 /mb = 1 800,0 m 2 ha 0,18 Razem: ha 0,80 Obsiew skarp w ziemi urodzajnej Rzeka Brzezianek m ,0 Rzeka Brzeźnica m ,0 Rzeka Piesienica m ,0 Razem: m ,0

4 KONSERWACJA GRUNTOWNA Nazwa rzeki, kanału Jedn. miary Ilość jedn. Mechaniczne odmulenie dna z rozplantowaniem urobku Rzeka Brzezianek m , Rzeka Brzeźnica m , Rzeka Piesienica m , Razem: m ,0 Odmulenie ręczne z rozplantowaniem Rzeka Janka Wschodnia mb 414,0 ZAKRES ROBÓT Lp Zakres robót Jednostka Ilość jednostek Rzeki-konserwacja bieżąca i gruntowna - gm. Osiek,,Starogard Gdański, Smętowo Graniczne, Zblewo, pow. Starogard Gdański 1 Ręczne ścinanie średniej gęstości krzaków z pocięciem na zrębki rębakiem ha 0,80 2 Wykopy oraz przekopy wykonywane koparkami zgarniarkami 0,25 m 3 na odkład w gruncie kat. I-II m ,0 3 Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych do 1 m 3 wzdłuż 1m wykopu m ,0 4 Odmulenie ręczne z rozplantowaniem urobku m 414,0 5 Obsianie urobku po rozplantowaniu m ,0 6 Hakowanie przy zarośnięciu powierzchni lustra wody ponad 60% m ,0 III. OPIS TECHNICZNY DO UPROSZCZONEJ DOKUMENTACJI PROJEKTOWEJ 1. WIADOMOŚCI WSTĘPNE Niniejsza UPROSZCZONA DOKUMENTACJA PROJEKTOWA została opracowana przez pracowników ZMiUW WP w Gdańsku, Terenowy Oddział w Tczewie w celu wykonania na jej podstawie konserwacji rzek. W związku z tym, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano w oparciu o par. 3 i 4 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej (Dz. U. nr 202 z 2004, poz. 2072). Roboty ujęte w niniejszej dokumentacji planowane są do zrealizowania w wyniku postępowania o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego przeprowadzanego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk. Podstawa prawna i wykorzystane materiały: 1. Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. nr 243, poz z 2010 r., z późn. zm.) i rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. 2. Ustawa z dnia 18 lipca 2001 r. Prawo wodne (Dz. U. z 2012 r., poz. 145 tekst jednolity z późn. zm.). 3. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 z 2003 r., poz z późn. zm.).

5 4. Podkłady mapowe w skali 1: Ustalone potrzeby w zakresie konserwacji rzek. IV. INFORMACJE O TERENIE BUDOWY 1. POŁOŻENIE OBIEKTU Obiekt nr 2 Rzeki konserwacja bieżąca i gruntowna gm.: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo, pow. Starogard Gdański. Rzeki objęte niniejszą dokumentacją i przewidziane do konserwacji położone są na terenie gmin: Osiek, Starogard Gdański, Smętowo Graniczne i Zblewo na gruntach wsi: Kasparus, Pieczyska, Siwiałka, Trzcińsk, Leśna Jania, Karolewo. V. CHARAKTERYSTYKA OBIEKTU Rzeki przewidziane do konserwacji bieżącej i gruntownej odprowadzają wody. Regulują poziom wód gruntowych na terenach przylegających do nich i jednocześnie są odbiornikami wód powodziowych oraz nadmiaru wód z terenów rolniczych i leśnych przez które przepływają oraz są odprowadzalnikami wód z obszarów położonych poza granicami gmin: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo z obiektów zmeliorowanych rowami melioracji wodnych szczegółowych oraz siecią drenarską. VI. KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie wykonywana na bieżąco przez kierownika budowy oraz przez inspektora ds. eksploatacji Terenowego Oddziału w Tczewie i powinna być potwierdzona odpowiednim wpisem do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla robót niewymagających pozwolenia na budowę). VII. ROZWIĄZANIA PROJEKTOWE: W niniejszej uproszczonej dokumentacji projektowej przewiduje się wykonanie robót mających na celu: Rzeki - ochrona przeciwpowodziowa oraz zapewnienie właściwych stosunków wilgotnościowych w glebie dla potrzeb rolnictwa. Projekt przewiduje: wycinka krzaków ze skarp mechaniczne odmulenie dna z rozplantowaniem urobku ręczne odmulenie dna ręczne hakowanie dna ręczny obsiew VIII. ODBIORY ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek Wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego (przejściowego). Najpóźniej 7 dni przed planowanym odbiorem robót Wykonawca zobowiązany jest okazać w terenie inspektorowi postęp prac na obiekcie, którego procent wykonania winien stanowić min. 80% wykonanych robót w stosunku do przedmiaru robót. Ewentualne wejście sprzętem mechanicznym na grunty rolne wykonawca BEZWGLĘDNIE uzgodni z właścicielem gruntu! IX. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

6 1. CZĘŚĆ OGÓLNA 1.1. NAZWA ZAMÓWIENIA: Obiekt nr 2 Rzeki konserwacja bieżąca i gruntowna gm.: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo, pow. Starogard Gdański Przetarg nieograniczony na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatu starogardzkiego, województwo pomorskie PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH Lp. NR OBIEKTU Rodzaj robót I. Konserwacja bieżąca, gm. Osiek, Starogard Gdański. NAZWA OBIEKTU rodzaj i lokalizacja robót 1. rzeki: Lokalizacja hakowanie dna = 3 465,0 m 2 wycinka zakrzaczeń = 0,80 ha obsiew skarp trawą = 6080,0 m 2 ROZMIAR [km] Rzeki = 12,5 (8,0 wtórne) 1 1 II. Konserwacja gruntowna, gm.: Osiek, Smętowo Graniczne, Zblewo. 2. rzeki odmulenie dna = 6,2 km rozplantowanie = 6,2 km odmulenie ręczne = 0,4 km Rzeki = 6,6 km (2,1 wtórne) Razem do sprawozdania Rzeki = 4,5 km Ogółem Rzeki = 12,5 km termin wykonania robót: do r OKREŚLENIA PODSTAWOWE UŻYTE W SPECYFIKACJI TECHNICZNEJ: ciek naturalny rozumie się przez to rzeki, strumienie oraz inne wody płynące w sposób ciągły lub okresowy, naturalnymi korytami dziennik budowy dziennik wydany przez Zamawiającego w formie uproszczonej, stanowiący urzędowy dokument z zapisem przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót kierownik budowy osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i występowania w jego imieniu w sprawach realizacji obiektu inspektor nadzoru osoba wyznaczona przez Zamawiającego, upoważniona do nadzorowania robót i występowania w jego imieniu w sprawach realizacji obiektu niweleta koryta dna wymagana rzędna dna koryta cieku naturalnego lub kanału linia brzegu wyraźna krawędź brzegu cieku naturalnego lub kanału odkład grunt uzyskany z wykopu lub przekopu złożony w określonym miejscu bez przeznaczenia użytkowego lub z przeznaczeniem do późniejszego zasypania wykopu.

7 plantowanie terenu wyrównanie terenu do zadanych projektem rzędnych, przez ścięcie wypukłości i zasypanie wgłębień pospółka naturalny grunt rzeczny, składający się z frakcji żwirowych i piaskowych (bez glin, iłów i utworów plastycznych) przedmiar robót wyliczanie wielkości zaprojektowanych robót i ich zestawienie w kolejności przewidywanego wykonywania z podaniem ilości w obowiązujących jednostkach miar. 2. INFORMACJE O TERENIE BUDOWY 2.1. ORGANIZACJA ROBÓT BUDOWLANYCH PRZEKAZANIE TERENU BUDOWY Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacją reperów, dziennikiem budowy oraz jednym egzemplarzem uproszczonej dokumentacji projektowej. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt ZABEZPIECZENIE TERENU BUDOWY Do Wykonawcy robót należy właściwe zabezpieczenie i oznakowanie terenu budowy. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków dla których jest to nieodzowne ze względów bezpieczeństwa. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia terenu budowy włączony jest w cenę umowy ZABEZPIECZENIE INTERESÓW OSÓB TRZECICH Wykonawca odpowiada za ochronę ogrodzenia posesji, ogrodzenia gruntów oraz instalacji na powierzchni ziemi i za występujące urządzenia podziemne, takie jak: rurociągi, kable, itp.. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji niezwłocznie powiadomi Zamawiającego. Wykonawca będzie odpowiadać za wszelkie szkody spowodowane przez jego działania powodujące uszkodzenia w/w instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego OCHRONA ŚRODOWISKA W CZASIE WYKONANIA ROBÓT Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Będzie miał szczególny wzgląd na zabezpieczenie przed: zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, możliwością powstania pożaru, trwałym zanieczyszczeniami gniazd i legowisk ptaków, zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych BEZPIECZEŃSTWO I HIGIENA PRACY

8 Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy, a w szczególności: Prace konserwacyjno melioracyjne mogą być wykonywane tylko przez osoby, które są: zdrowe, posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych, przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia koparek, niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym Zabrania się manipulowania przy znalezionych niewypałach, a o ich znalezieniu należy bezzwłocznie zawiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny Zabrania się przeskakiwania przez cieki i kanały posługując się sprzętem mierniczym (łaty, tyczki, statywy ) Pracownicy muszą pracować w odpowiedniej odległości od siebie (min. 3,0m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty ) W terenie silnie zabagnionym, gdzie istnieje niebezpieczeństwo ugrzęźnięcia należy zachować szczególną ostrożność. Pracownicy często wg potrzeb powinni sprawdzać tyczkami nośność gruntu Pracownicy pracujący w terenie bezwzględnie powinny być wyposażenie w kompletną apteczkę Przy ścinaniu drzew, pilarkę spalinową mogą obsługiwać wyłącznie osoby po odpowiednich przeszkoleniach, posiadający wymagane pisemne zezwolenie Wskazane jest wyposażenie w sprawny telefon komórkowy. 3. WYMAGANIA DOTYCZĄCE STOSOWANEGO SPRZĘTU 3.1. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca ma gwarantować zachowanie norm ochrony środowiska. 4. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 4.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, uproszczoną dokumentacją projektową oraz za jakość zastosowanych materiałów Wykonawca ponosi całkowitą odpowiedzialność za dokładne wytycznie i rozmierzenie w terenie robót zgodnie z wymiarami i rzędnymi określonymi w uproszczonej dokumentacji projektowej Sprawdzenie wytycznie robót lub wyznaczenia wysokości przez inspektora nadzoru nie zwalnia wykonawcy od odpowiedzialności za ich dokładność. 5. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU WYKONYWANYCH ROBÓT 5.1. Przedmiar wykonano na podstawie obmiarów rzek w miejscach charakterystycznych Obmiar robót będzie określał faktyczny zakres wykonanych robót zgodnie z uproszczoną dokumentacją projektową i specyfikacją techniczną w jednostkach określonych w przedmiarze robót Obmiaru robót dokonuje Wykonawca przy udziale inspektora nadzoru, którego powiadamia o zamierzonym fakcie z trzydniowym wyprzedzeniem Wyniki obmiaru odnotowywane są w dzienniku budowy.

9 5.5. Pomiar powierzchni wykonanych robót polegający na wykoszeniu roślinności będzie prowadzony z dokładnością do 1,0 m WYMAGANIA DOTYCZĄCE ODBIORU ROBÓT 6.1. Rodzaje odbiorów W zależności od rodzaju konserwacji i wykonywanych prac oraz etapów określonych w UDP, roboty podlegają następującym formom odbioru: a. odbiór robót zanikających i podlegających zakryciu, b. odbiór częściowy, c. odbiór końcowy Odbiór robót zanikających i podlegających zakryciu odbiór robót zanikających i podlegających zakryciu polega na finalnej ocenie ilości i jakości wykonanych robót, które w dalszym procesie realizacji ulegną zanikowi lub zakryciu. Odbiór ten będzie dokonywany w czasie wykonania ewentualnych korekt, poprawek bez hamowania ogólnego postępu robót (min.: koszenie dna, skarp, hakowanie), odbiór robót potwierdzony wpisem do dziennika budowy Odbiór częściowy - odbiór częściowy polega na ocenie ilości i jakości wykonanych robót zgodnie z harmonogramem robót stanowiącym załącznik do umowy. Gotowość obiektu do odbioru częściowego Wykonawca stwierdza wpisem w Dzienniku Budowy i zgłasza na piśmie Inwestorowi. Odbiór jest wykonywany przez Inwestora w terminie ustalonym w umowie i jest potwierdzany wpisem do Dziennika Budowy. Po przeprowadzeniu odbioru sporządza się protokół częściowego odbioru robot podpisany przez wszystkich uczestników odbioru Odbiór końcowy odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego Wykonawca stwierdza wpisem do Dziennika Budowy i zawiadamia o tym fakcie Inwestora. Odbiór końcowy nastąpi w terminie ustalonym w Umowie, licząc od dnia wpływu zawiadomienia. Odbioru końcowego robót dokona komisja ustalona przez Inwestora na podstawie przedłożonych dokumentów oraz po przeprowadzeniu wizji terenowej, sprawdzeniu jakości i zgodności wykonania z UDP. Po przeprowadzeniu odbioru sporządza się Protokół odbioru końcowego robót podpisany przez wszystkich uczestników odbioru. 7. PRZEPISY ZWIĄZANE ustawy z dnia 18 lipca 2001r. Prawo wodne (Dz. U. z 2012r., poz. 145 tekst jednolity z późn. zm.). Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. nr 243, poz z 2010r. z pózn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 z 2003r., poz z póz. zm.) 8. NAZWY I KODY ROBÓT BUDOWLANYCH OBJĘTYCH PRZEDMIOTEM ZAMÓWIENIA wg WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ ROBOTY W ZAKRESIE OCHRONY PRZECIWPOWODZIOWEJ wg SYSTEMATYKI INDYWIDUALNEJ 9. OKREŚLENIA PODSTAWOWE, ZAWIERAJĄCE DEFINICJE POJĘĆ I OKREŚLEŃ WYMAGAJĄCE ZDEFINIOWANIA W CELU JEDNOZNACZNEGO ROZUMIENIA ZAPISÓW DOKUMENTACJI PROJEKTOWEJ I SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

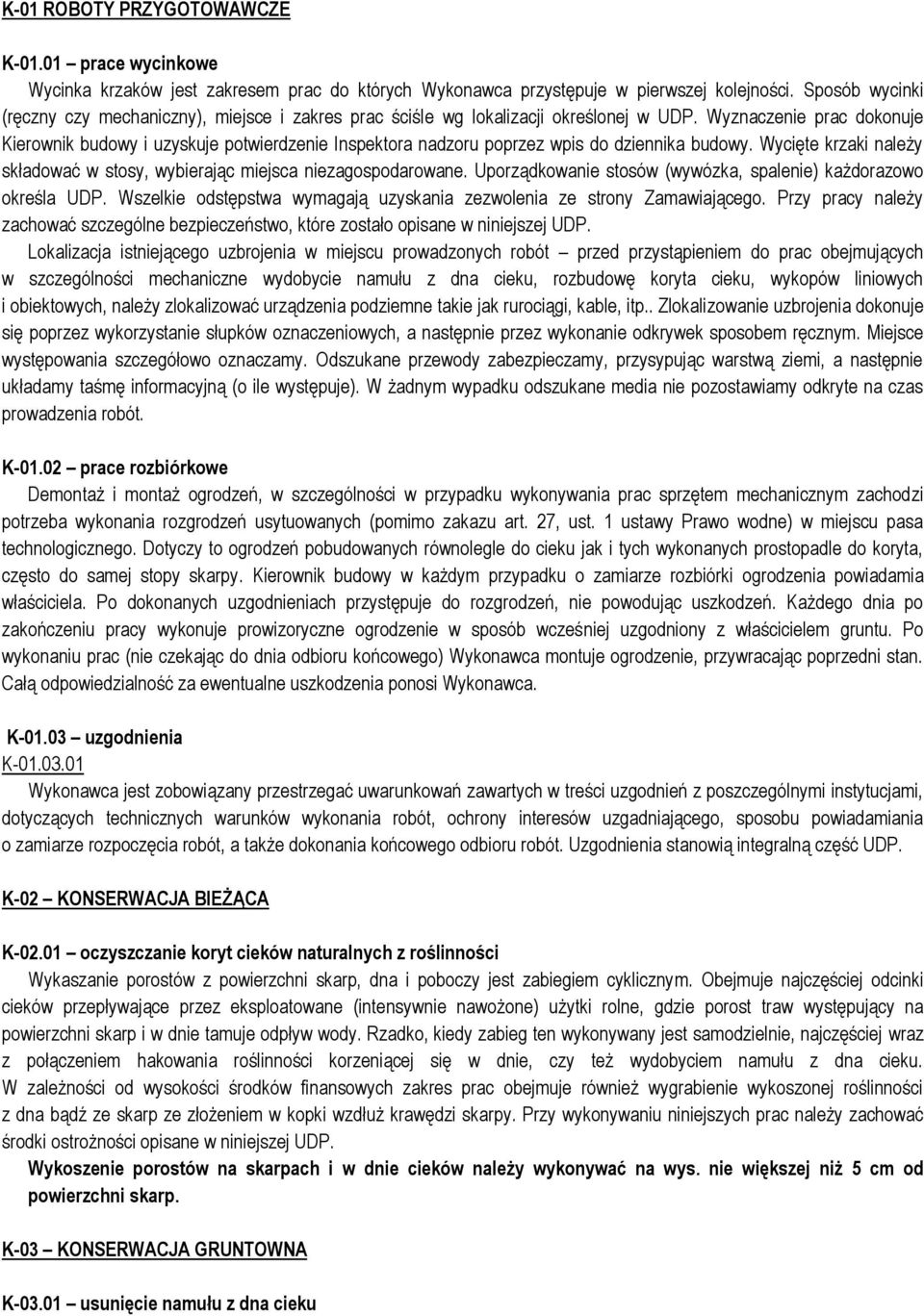

10 K-01 ROBOTY PRZYGOTOWAWCZE K prace wycinkowe Wycinka krzaków jest zakresem prac do których Wykonawca przystępuje w pierwszej kolejności. Sposób wycinki (ręczny czy mechaniczny), miejsce i zakres prac ściśle wg lokalizacji określonej w UDP. Wyznaczenie prac dokonuje Kierownik budowy i uzyskuje potwierdzenie Inspektora nadzoru poprzez wpis do dziennika budowy. Wycięte krzaki należy składować w stosy, wybierając miejsca niezagospodarowane. Uporządkowanie stosów (wywózka, spalenie) każdorazowo określa UDP. Wszelkie odstępstwa wymagają uzyskania zezwolenia ze strony Zamawiającego. Przy pracy należy zachować szczególne bezpieczeństwo, które zostało opisane w niniejszej UDP. Lokalizacja istniejącego uzbrojenia w miejscu prowadzonych robót przed przystąpieniem do prac obejmujących w szczególności mechaniczne wydobycie namułu z dna cieku, rozbudowę koryta cieku, wykopów liniowych i obiektowych, należy zlokalizować urządzenia podziemne takie jak rurociągi, kable, itp.. Zlokalizowanie uzbrojenia dokonuje się poprzez wykorzystanie słupków oznaczeniowych, a następnie przez wykonanie odkrywek sposobem ręcznym. Miejsce występowania szczegółowo oznaczamy. Odszukane przewody zabezpieczamy, przysypując warstwą ziemi, a następnie układamy taśmę informacyjną (o ile występuje). W żadnym wypadku odszukane media nie pozostawiamy odkryte na czas prowadzenia robót. K prace rozbiórkowe Demontaż i montaż ogrodzeń, w szczególności w przypadku wykonywania prac sprzętem mechanicznym zachodzi potrzeba wykonania rozgrodzeń usytuowanych (pomimo zakazu art. 27, ust. 1 ustawy Prawo wodne) w miejscu pasa technologicznego. Dotyczy to ogrodzeń pobudowanych równolegle do cieku jak i tych wykonanych prostopadle do koryta, często do samej stopy skarpy. Kierownik budowy w każdym przypadku o zamiarze rozbiórki ogrodzenia powiadamia właściciela. Po dokonanych uzgodnieniach przystępuje do rozgrodzeń, nie powodując uszkodzeń. Każdego dnia po zakończeniu pracy wykonuje prowizoryczne ogrodzenie w sposób wcześniej uzgodniony z właścicielem gruntu. Po wykonaniu prac (nie czekając do dnia odbioru końcowego) Wykonawca montuje ogrodzenie, przywracając poprzedni stan. Całą odpowiedzialność za ewentualne uszkodzenia ponosi Wykonawca. K uzgodnienia K Wykonawca jest zobowiązany przestrzegać uwarunkowań zawartych w treści uzgodnień z poszczególnymi instytucjami, dotyczących technicznych warunków wykonania robót, ochrony interesów uzgadniającego, sposobu powiadamiania o zamiarze rozpoczęcia robót, a także dokonania końcowego odbioru robót. Uzgodnienia stanowią integralną część UDP. K-02 KONSERWACJA BIEŻĄCA K oczyszczanie koryt cieków naturalnych z roślinności Wykaszanie porostów z powierzchni skarp, dna i poboczy jest zabiegiem cyklicznym. Obejmuje najczęściej odcinki cieków przepływające przez eksploatowane (intensywnie nawożone) użytki rolne, gdzie porost traw występujący na powierzchni skarp i w dnie tamuje odpływ wody. Rzadko, kiedy zabieg ten wykonywany jest samodzielnie, najczęściej wraz z połączeniem hakowania roślinności korzeniącej się w dnie, czy też wydobyciem namułu z dna cieku. W zależności od wysokości środków finansowych zakres prac obejmuje również wygrabienie wykoszonej roślinności z dna bądź ze skarp ze złożeniem w kopki wzdłuż krawędzi skarpy. Przy wykonywaniu niniejszych prac należy zachować środki ostrożności opisane w niniejszej UDP. Wykoszenie porostów na skarpach i w dnie cieków należy wykonywać na wys. nie większej niż 5 cm od powierzchni skarp. K-03 KONSERWACJA GRUNTOWNA K usunięcie namułu z dna cieku

11 Rzeczowe nakłady katalogowe na ręczne wydobycie namułu z dna cieku obejmują wyrzucenie namułu na pobocze lub odłożenie w istniejące wyrwy na powierzchni skarp. Rozplantowanie namułu lub ubicie i wyrównanie zasypanych wyrw w skarpach. Oczyszczenie pasów o szerokości 0,5m wzdłuż krawędzi cieku. Zabita kiszka faszynowa w dnie wyznacza szerokość regulacyjną cieku. W przypadku braku umocnienia, ciek powinien mieć nadaną równomierną szerokość w dnie, określoną w UDP. Przy grubości warstwy namułu ponad 40 cm ustalonej na podstawie profilu podłużnego, odmulenie traktowane jest jak nowy wykop, a nakłady ustalane są wg KNR K Oczyszczenie przepustów z namułu Oczyszczenie z namułu przepustów rurowych obejmuje wydobycie namułu z przewodu przepustu, przerzucenie namułu na pobocze cieku i rozplantowanie. Tak samo należy usunąć wszelkie zatory z przewodu. Naprawa przepustu w szczególności uszkodzonych przyczółków z darniny, uzupełnienia ziemi w korpusie przepustu stanowi oddzielną pozycję kosztorysową.

12 KARTA TYTUŁOWA PRZEDMIARU ROBÓT Nazwa robót wg Zamawiającego: Obiekt nr 2 Rzeki konserwacja bieżąca i gruntowna gm.: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo, pow. Starogard Gdański Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Nazwa i adres Zamawiającego: Lp nazwa cieku adres 1 Rzeka Brzezianek gm. Osiek 2 Rzeka Brzeźnica gm. Osiek 3 Rzeka Czysta gm. Starogard Gdański 4 Rzeka Godziszewka gm. Starogard Gdański 5 Rzeka Janka Wschodnia gm. Smętowo Graniczne 6 Rzeka Piesienica gm. Zblewo Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Data opracowania przedmiaru: r. Sporządził: Specjalista ds. eksploatacji Zbigniew Behrendt (Podpis i pieczęć )

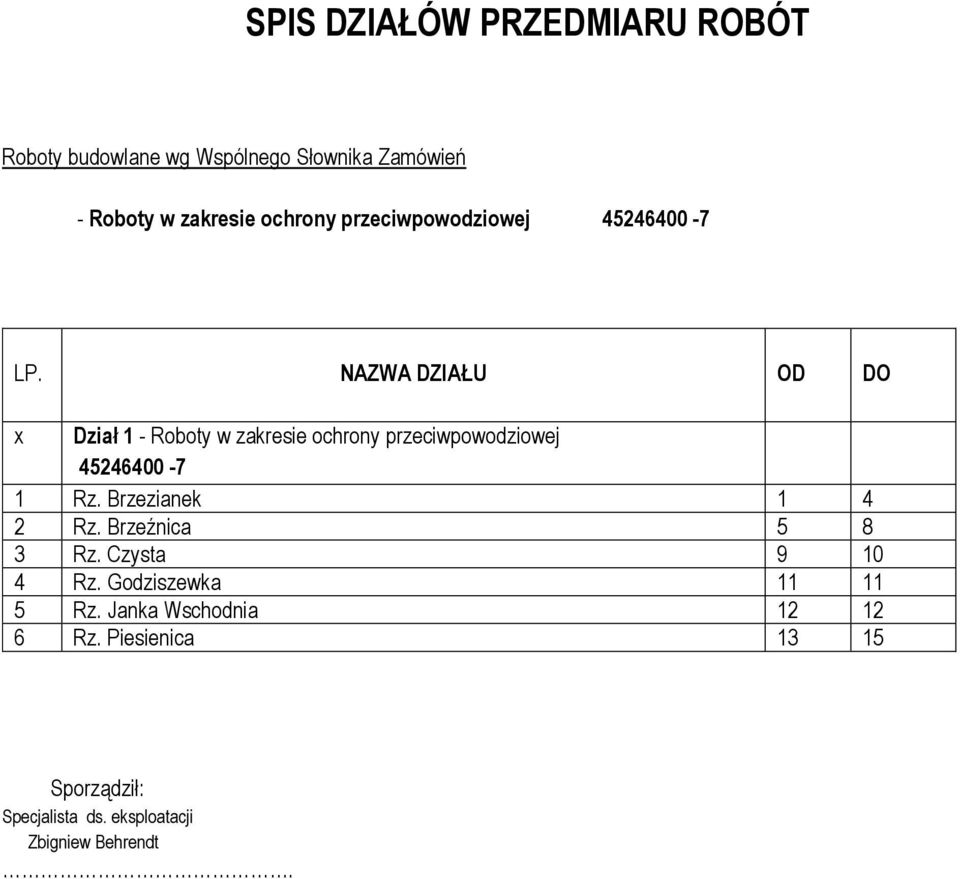

13 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Roboty budowlane wg Wspólnego Słownika Zamówień - Roboty w zakresie ochrony przeciwpowodziowej LP. NAZWA DZIAŁU OD DO x Dział 1 - Roboty w zakresie ochrony przeciwpowodziowej Rz. Brzezianek Rz. Brzeźnica Rz. Czysta Rz. Godziszewka Rz. Janka Wschodnia Rz. Piesienica Sporządził: Specjalista ds. eksploatacji Zbigniew Behrendt.

14 Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha 12, Gdańsk TABELA PRZEDMIARU ROBÓT (pieczęć Wykonawcy) Obiekt nr 2 Rzeki konserwacja bieżąca i gruntowna gm.: Osiek, Starogard Gdański, Smętowo Graniczne, Zblewo, pow. Starogard Gdański Nr poz. przed m. Kod poz. przedm. Nr spec. techn. Nazwa i opis pozycji przedmiaru Jedn. miary Ilość jedn Brzezianek 1 KNR 2-01 Wykopy oraz przekopy wykonywane kop. zgarniak. 0,25 m 3 na odkład w gruncie kat. III, szer. dna 6,0 m, zam.0,3 m m ,0 2 KNR /2 Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych do 1 m3 wzdłuż 1 m wykopu - kat. gr. I-IV. m ,0 3 KNR 2-01 Ręczne ścinanie średniej gęstości krzaków i poszycia z pocięciem na zrębki rębakiem ha 0,17 4 KNR 2-01 Obsianie urobku po rozplantowaniu m ,0 Brzeźnica 5 KNR 2-01 Wykopy oraz przekopy wykonywane kop. zgarniak. 0,25 m 3 na odkład w gruncie kat. III, szer. dna 1,4 m, zam. 0,3 m m ,0 6 KNR /2 Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych do 1 m3 wzdłuż 1 m wykopu - kat. gr. I-IV. m ,0 7 KNR 2-01 Ręczne ścinanie średniej gęstości krzaków i poszycia z pocięciem na zrębki rębakiem ha 0,23 8 KNR 2-01 Obsianie urobku po rozplantowaniu m ,0 Czysta Ręczne ścinanie średniej gęstości krzaków i poszycia 9 KNR 2-01 ha 0,18 z pocięciem na zrębki rębakiem 5/2 Hakowanie przy zarośnięciu powierzchni lustra wody ponad 10 KNR m 60 % 3 465,0 Godziszewka 11 KNR /2 Ręczne ścinanie średniej gęstości krzaków i poszycia z pocięciem na zrębki rębakiem m 2 0,22 Janka Wschodnia 12 KNK /2 Ręczne odmul. cieku przy szer. dna 1,8 m, zamul. 30 cm wraz z rozplantowaniem urobku mb 414 Piesienica 13 KNR 2-01 Wykopy oraz przekopy wykonywane kop. zgarniak. 0,25 m 3 na odkład w gruncie kat. III, szer. dna 4,5 m, zam. 0,3 m m ,0 14 KNR /2 Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych do 1 m 3 wzdłuż 1 m wykopu - kat. gr. I-IV. m ,0 15 KNR 2-01 Obsianie urobku po rozplantowaniu m ,0 Data opracowania przedmiaru: r. Sporządził: Specjalista ds. eksploatacji Zbigniew Behrendt
