1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ GDAŃSK Gdańsk, ul. Sucha 12 tel fax DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych urządzeń melioracji wodnych podstawowych OBIEKT: KONSERWACJA BIEŻĄCA I GRUNTOWNA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDER 14 MIŁOCIN, 31 WRÓBLEWO (STANISŁAWOWO) 36 TRUTNOWY I KANAŁ PIASKOWY Gmina Cedry Wielkie MW.M2-3200/3 /4/2015 Adres obiektu: gmina: powiat: województwo: Cedry Wielkie gdański ziemski pomorskie Nazwa i kod robót budowlanych wg CPV: Roboty z zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk Spis zawartości dokumentacji projektowej: 1. Opis kwalifikacyjny 2. Opis techniczny 3. Zakres rzeczowy robót 4. Przedmiar robót 5. Plan sytuacyjny w skali Sporządził: Sprawdził: inż. Michał Burak St. inspektor ds. eksploatacji ZATWIERDZAM do realizacji inż. Alicja Turulska St. specjalista ds. eksploatacji mgr inż. Janusz Zakrzewski Kierownik Terenowego Oddziału Gdańsk Gdańsk, dnia r.

2 OPIS KWALIFIKACYJNY DOTYCZĄCY KONSERWACJI URZĄDZEŃ MELIORACJI WODNYCH PODSTAWOWYCH KONSERWACJA BIEŻĄCA I GRUNTOWNA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDER 14 MIŁOCIN, 31 WRÓBLEWO (STANISŁAWOWO) 36 TRUTNOWY I KANAŁ PIASKOWY Gmina Cedry Wielkie 1. KANAŁ A POLDER 14 MIŁOCIN Długość całkowita kanału 3,85 km Długość kanału objęta konserwacją 3,85 km Zakres robót: 1. Wydobycie urobku z dna cieku m³ 2274,8 2. Rozplantowanie wydobytego urobku m³ 2274,8 3. Wykoszenie porostów ze skarp kanału m Oczyszczenie przepustu średnica 0,6 mb Oczyszczenie przepustu średnica 0,8 mb Oczyszczenie przepustu średnica 1,0 mb Wycinka krzaków ha 0,09 8. Uporządkowanie terenu po robotach m-g 7 2. KANAŁ B POLDER 14 MIŁOCIN Długość całkowita kanału 3,10 km Długość kanału objęta konserwacją 3,10 km Zakres robót: 1. Hakowanie dna m Wykoszenie porostów ze skarp kanału m Oczyszczenie przepustu średnica 0,8 mb Wycinka krzaków ha 0,06 5. Uporządkowanie terenu po robotach m-g Wywóz skratek ze st. p. 14 Miłocin m³ 8 3. KANAŁ A POLDER 31 WRÓBLEWO (STANISŁAWOWO) Długość całkowita kanału 4,3 km Długość kanału objęta konserwacją 4,3 km Zakres robót: 1. Hakowanie dna m Wykoszenie porostów ze skarp kanału m Oczyszczenie przepustu średnica 0,6 mb Oczyszczenie przepustu średnica 1,0 mb 49 5 Wycinka krzaków ha 0,08 6. Uporządkowanie terenu po robotach m-g Wywóz roślinności ze stacji pomp (skratek) m³ 8

3 4. KANAŁ A polder 36 Trutnowy Długość całkowita kanału 5,550 km Długość kanału objęta konserwacją 5,550 km Zakres robót: 1. Wydobycie urobku z dna cieku m³ 3426,7 2. Rozplantowanie wydobytego urobku m³ 3426,7 3. Wykoszenie porostów ze skarp kanału m Oczyszczenie przepustu średnica 0,6 mb Oczyszczenie przepustu średnica 0,8 mb Oczyszczenie przepustu średnica 1,0 mb 22 7 Wycinka krzaków ha 0,09 8. Uporządkowanie terenu po robotach m-g 8 9. Wywóz skratek ze st. p. 36 Trutnowy m³ 8 5. KANAŁ B polder 36 Trutnowy Długość całkowita kanału 1,370 km Długość kanału objęta konserwacją 1,370 km Zakres robót: 1. Hakowanie dna m Wykoszenie porostów ze skarp kanału m Oczyszczenie przepustu średnica 0,6 mb 7 4. Oczyszczenie przepustu średnica 0,8 mb 16 5 Wycinka krzaków ha 0,03 6. Uporządkowanie terenu po robotach m-g 8 6. KANAŁ D polder 36 Trutnowy Długość całkowita kanału 2,420 km Długość kanału objęta konserwacją 2,420 km Zakres robót: 1. Hakowanie dna m Wykoszenie porostów ze skarp kanału m Oczyszczenie przepustu średnica 0,6 mb Oczyszczenie przepustu średnica 0,8 mb 8 5 Wycinka krzaków ha 0,04 6. Uporządkowanie terenu po robotach m-g 8

4 7. KANAŁ E polder 36 Trutnowy Długość całkowita kanału 1,930 km Długość kanału objęta konserwacją 1,930 km Zakres robót: 1. Hakowanie dna m Wykoszenie porostów ze skarp kanału m Oczyszczenie przepustu średnica 0,6 mb Oczyszczenie przepustu średnica 0,8 mb 8 5 Wycinka krzaków ha 0,03 6. Uporządkowanie terenu po robotach m-g 8 8. KANAŁ G polder 36 Trutnowy Długość całkowita kanału 2,820 km Długość kanału objęta konserwacją 2,820 km Zakres robót: 1. Hakowanie dna m Wykoszenie porostów ze skarp kanału m Oczyszczenie przepustu średnica 0,6 mb Oczyszczenie przepustu średnica 0,8 mb 24 5 Wycinka krzaków ha 0,05 6. Uporządkowanie terenu po robotach m-g 8 9. KANAŁ PIASKOWY Długość całkowita kanału 16,150 km Długość kanału objęta konserwacją 7,250 km Zakres robót: 1. Hakowanie dna m wykoszenie porostów ze skarp i dna kanału m Oczyszczenie przepustu średnica 0,6 mb 8 4. Oczyszczenie przepustu średnica 1,0 mb Wycinka krzaków ha 0,08 6. Uporządkowanie terenu po robotach m-g 16

5 OPIS TECHNICZNY do uproszczonej dokumentacji projektowej na wykonanie robót budowlanych: OBIEKT: KONSERWACJA BIEŻĄCA I GRUNTOWNA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDER 14 MIŁOCIN, 31 WRÓBLEWO (STANISŁAWOWO) 36 TRUTNOWY I KANAŁ PIASKOWY Gmina Cedry Wielkie RODZAJ ROBÓT: LOKALIZACJA: konserwacja bieżąca i gruntowna kanałów Miłocin, Trutnowy, Stanisławowo, Cedry Wielkie, Giemlice, Długie Pole - gmina Cedry Wielkie Zakres niniejszej uproszczonej dokumentacji technicznej obejmuje konserwację bieżącą kanałów na obiekcie: Konserwacja bieżąca i gruntowna kanałów melioracji wodnych podstawowych polder 14 Miłocin, 31 Wróblewo (stanisławowo), 36 Trutnowy i Kanał Piaskowy gmina Cedry Wielkie, powiat gdański ziemski, woj. pomorskie Z uwagi na to, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano zgodnie z 3 i 4 ust.2 rozporządzenia Ministra infrastruktury z dnia 2 września 2004r, w sprawie szczegółowego zakresu i formy dokumentacji projektowej (Dz. U. Nr 202 z 2004r.poz 2072). Roboty objęte niniejszą dokumentacją planowane są do zrealizowania w wyniku postępowania przeprowadzonego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego. Podstawą do opracowania dokumentacji były pomiary terenowe, bieżące obserwacje terenowe oraz potrzeby wynikające z przeprowadzonych przeglądów urządzeń melioracji wodnych podstawowych i urządzeń osłony przeciwpowodziowej w 2014/2015 roku. Termin wykonania robót: do 30 październik 2015 r. Szczegółowy zakres robót jest wymieniony w przedmiarach robót.

6 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO w GDAŃSKU TERENOWY ODDZIAŁ GDAŃSK SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU RZEKI I KANAŁY konserwacja gruntowna i bieżąca Niniejszą specyfikację techniczną opracowano w Terenowym Oddziale Gdańsk Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku. Sporządził : St. Specjalista ds. eksploatacji Anna Krauz Specyfikacja techniczna wykonania i odbioru została sprawdzona i uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno - budowlanymi i jest kompletna z punktu widzenia celu, któremu ma służyć. Sprawdził : St.Specjalista ds. eksploatacji inż. Alicja Turulska Z A T W I E R D Z A M Kierownik Terenowego Oddziału Gdańsk mgr inż. Janusz Zakrzewski Gdańsk, kwiecień 2015 rok

7 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. Warunki ogólne. 2. Szczegółowa specyfikacja techniczna.

8 1. WYMAGANIA OGÓLNE STOSOWANE SKRÓTY: K Roboty konserwacyjne. UDP Uproszczona Dokumentacja Projektowa OST Ogólna Specyfikacja Techniczna. SST Szczegółowa Specyfikacja Techniczna. BIOZ Informacja dotycząca bezpieczeństwa i ochrony zdrowia. BHP Bezpieczeństwo i Higiena Pracy. BN Branżowa Norma. PN Polska Norma.

9 K WYMAGANIA OGÓLNE WSTĘP 1.1 Nazwa zamówienia. Przetarg nieograniczony na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatu gdańskiego grodzkiego i gdańskiego ziemskiego, woj. pomorskie. 1.2 Określenia podstawowe. Użyte w OST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Ciek naturalny rozumie się przez to rzeki, strugi, strumienie oraz inne wody płynące w sposób ciągły lub okresowy, naturalnymi korytami Kanał - rozumie się przez to sztuczne koryta prowadzące wodę w sposób ciągły lub okresowy, o szerokości dna, co najmniej 1,5 m przy ich ujściu lub ujęciu Przepust budowla komunikacyjna w formie zamkniętej konstrukcji, służąca do przepływu wody w ciekach naturalnych i kanałach, pod nasypem korpusu drogowego Stopień redukcyjny budowla inżynieryjna ( zwana również progiem) służąca do zmiany spadku dna cieków naturalnych i kanałów Dziennik Budowy dziennik, wydany przez Zamawiającego w formie uproszczonej, stanowiący urzędowy dokument z zapisem przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonania robót Kierownik budowy osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i występowania w jego imieniu w sprawach realizacji obiektu Inspektor Nadzoru - osoba wyznaczona przez Zamawiającego, upoważniona do nadzorowania robót i występowania w jego imieniu w sprawach realizacji obiektu Niweleta koryta dna wymagana rzędna dna koryta cieku naturalnego i kanału Linia brzegu wyraźna krawędź brzegu cieku naturalnego lub kanału. 2 INFORMACJA O TERENIE BUDOWY. 1. Organizacja robót budowlanych Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacje reperów, Dziennik Budowy, oraz 1 egzemplarz uproszczonej dokumentacji projektowej. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt.

10 Zabezpieczenie terenu budowy do Wykonawcy robót należy właściwe zabezpieczenie i oznakowanie terenu budowy. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia terenu budowy włączony jest w cenę umowną. 2. Zabezpieczenie interesów osób trzecich Wykonawca odpowiada za ochronę ogrodzenia posesji, ogrodzenia gruntów oraz instalacji na powierzchni ziemi i za występujące urządzenia podziemne, takie jak rurociągi, kable itp Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji niezwłocznie powiadomi Zamawiającego Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania powodujące uszkodzenia w/w instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego 3. Ochrona środowiska w czasie wykonania robót. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Będzie miał szczególny wzgląd na zabezpieczenia przed: 6. zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, 7. możliwością powstania pożaru, 8. trwałym zniszczeniem gniazd i lęgowisk ptaków, 9. zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych. 4. Bezpieczeństwo i higiena pracy. Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy, a w szczególności: 4.1 Prace konserwacyjne melioracyjne mogą być wykonywane tylko przez osoby, które są zdrowe (posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych. Przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia koparek, niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów. 4.2 Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym.

11 4.3 Zabrania się manipulowania przy znalezionych niewypałach, a o ich znalezieniu należy bezzwłocznie zawiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny. 4.4 Zabrania się przeskakiwania przez cieki naturalne i kanały, posługując się sprzętem mierniczym jak łaty, tyczki czy statywy. 4.5 Pracownicy muszą pracować w odpowiednim oddaleniu od siebie ( min. 3,0 m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty) 4.6 W terenach silnie zabagnionych, gdzie istnieje niebezpieczeństwo ugrzęźnięcia, należy zachować szczególną ostrożność. Pracownicy często według potrzeb powinni tyczkami sprawdzać nośność gruntu. 4.7 Pracownicy pracujący w terenie bezwzględnie powinni być wyposażeni w kompletną apteczkę. Wskazane jest wyposażenie w sprawny telefon komórkowy. 4.8 Przy ścinaniu drzew, pilarkę spalinową mogą obsługiwać wyłącznie osoby po odpowiednich przeszkoleniach, posiadający wymagane pisemne zezwolenie. 5. Wymagania dotyczące właściwości stosowanych wyrobów budowlanych. 5.1 Wykonawca zobowiązany jest dostarczyć dowody ( atesty, zaświadczenia) zaświadczające o dopuszczeniu do obrotu i stosowania w budownictwie wyrobów budowlanych oraz urządzeń technicznych. 5.2 Wykonawca odpowiada za uzyskanie pozwoleń od właścicieli i stosownych władz na pozyskanie materiałów z jakichkolwiek miejscowych źródeł, włączając w to źródła wskazane przez zamawiającego. 6. Wymagania dotyczące stosowanego sprzętu. 6.1 Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej. 6.2 Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca gwarantuje zachowanie norm ochrony środowiska. 7. Wymagania dotyczące wykonania robót budowlanych. 7.1 Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonania robót zgodnie z przekazaną uproszczoną dokumentacją projektową. 7.2 Wykonawca ponosi całkowitą odpowiedzialność za dokładne wytyczenie i rozmierzenie w terenie robót zgodnie z wymiarami i rzędnymi określonymi w uproszczonej dokumentacji projektowej.

12 7.3 Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inspektora Nadzoru nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. 8 Wymagania dotyczące obmiaru wykonanych robót. 8.1 Obmiar robót będzie określał faktyczny zakres wykonanych robót zgodnie z uproszczoną dokumentacją projektową i ST, w jednostkach określonych w przedmiarze robót. 8.2 Obmiaru robót dokonuje Wykonawca przy udziale Inspektora Nadzoru którego o zamierzonym fakcie powiadamia z 3 dniowym wyprzedzeniem. 8.3 Wyniki obmiaru odnotowywane są w dzienniku budowy. 8.4 Pomiar długości wykonanych robót polegających na wydobyciu namułu z dna cieku, będzie prowadzona z dokładnością do 1,0 m, zaś grubość warstwy namułu z dokładnością do 1,0 cm. 8.5 Pomiar powierzchni wykonanych robót polegających na wykoszeniu roślinności ze skarp, z dna cieku, hakowaniu roślinności korzeniącej się w dnie, będzie prowadzona z dokładnością do 1,0 m Pomiar objętości ręcznego wykopu wykonanych robót będzie prowadzona z dokładnością do 0,10 m Pomiar objętości mechanicznego wykopu wykonanych robót będzie prowadzona z dokładnością do 1,0 m Pomiar długości wbudowanej kiszki faszynowej będzie prowadzona z dokładnością do 1,0 mb opaski. 8.9 Obmiar wycinki drzew, karczowania pni wykonanych robót będzie prowadzona z dokładnością do 1,0 szt. 9.0 Pomiaru długości wykonanych robót polegających na oczyszczeniu z namułu przepustów rurowych, będzie prowadzona z dokładnością do 1,0 m, zaś grubość warstwy wydobytego namułu z dokładnością do 1,0 cm. Przepisy związane. - Ustawa z dnia 18 lipca 2001 r. Prawo wodne (Dz. U. z 2015 r., poz tekst jednolity) - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2013 r., poz. 1409, ze zmianami) - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, ( Dz.U. Nr 120 z 2003 r.poz.1126 z póź. zm.)

13 PRZEDMIAR ROBÓT na wykonanie konserwacji gruntownej Kanał A polder 14 Miłocin gmina Cedry Wielkie Poz. 1 odmulenie dna wydobycie urobku z dna cieku Kanał A km Hektometry od... do Długość m Szerokość w dnie [m] Głębokość zamulenia Objętość m³ ,50 0,3 118, ,00 0,3 103, ,00 0, ,50 0,3 877, ,00 0,3 587,3 Łącznie: 2274,8 m 2 Poz. 2 rozplantowanie wydobytego urobku F = 2274,8 m³ Poz. 3 wykoszenie porostów ze skarp kanału Hektometry Od do Długość m Szer. koszenia skarpy lewej Szer. koszenia skarpy prawej Razem szer. koszenia Pow. koszenia m ,60 2,60 5, Łącznie: m 2 Poz. 4 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 Średnica przewodu 0,6 m 3 przepusty L = 24 m Poz. 5 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 Średnica przewodu 0,8 m 5 przepustów L = 40 m Poz. 6 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 Średnica przewodu 1,0 m 3 przepusty L = 24 m Poz.7 ręczne ścinanie krzaków i podszycia gęstego F = 0,09 ha Poz.8 Uporządkowanie terenu po robotach: 7 m-g

14 PRZEDMIAR ROBÓT na wykonanie konserwacji bieżącej okoszenie skarp i hakowanie dna Kanał B polder 14 Miłocin gmina Cedry Wielkie Poz. 1 hakowanie dna Kanał B km Hektometry Długość Szer. hakowania Nachylenie Pow. hakowania Od do m skarp ,00 1 : 1, ,00 1 : 1, ,50 1 : 1, ,00 1 : 1, Łącznie: 4900 m 2 Poz. 2 wykoszenie porostów ze skarp kanału Hektometry Od do Długość m Szer. koszenia skarpy lewej Szer. koszenia skarpy prawej Razem szer. koszenia Pow. koszenia m ,00 3,00 6, Łącznie: m 2 Poz. 3 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 1. Średnica przewodu 0,8 m 2. 5 przepustów L = (10 x 2) + (4 x 2) + 6 = 34 m Poz. 4 ręczne ścinanie krzaków i podszycia gęstego F = 0,06 ha Poz.5 Uporządkowanie terenu po robotach: 10 mg Poz. 6 - Wywóz roślinności ze stacji pomp (skratek): 8 m³

15 PRZEDMIAR ROBÓT na wykonanie konserwacji bieżącej okoszenie skarp i hakowanie dna Kanał A polder 31 Wróblewo (Stanisławowo) gmina Cedry Wielkie Poz.1 hakowanie dna Kanał A km Hektometry od... do Długość m Średnia szer. hakowania[m] Nachylenie skarp Pow. hakowania m² ,5 1:1, Poz.2 wykoszenie porostów ze skarp kanału Hektometry Długość Szer. koszenia Szer. koszenia Razem szer. Pow. koszenia od... do m skarpy lewej skarpy prawej koszenia m² ,5 1,5 3, Poz.3 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 0,60 m 2 przepusty L = 14 m Poz.4 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 1,00 m 7 przepustów L = 49 m Poz.5 ręczne ścinanie krzaków i podszycia gęstego F = 0,08 ha Poz.6 Uporządkowanie terenu po robotach S kop. 10 godz. Poz.7 - Wywóz roślinności ze stacji pomp (skratek) F = 8 m³

16 PRZEDMIAR ROBÓT na wykonanie konserwacji bieżącej Kanał A polder 36 Trutnowy gmina Cedry Wielkie Poz.1 odmulenie dna wydobycie urobku z dna cieku Kanał A km Hektometry od... do Długość m Szerokość w dnie [m] Głębokość zamulenia Objętość m³ ,5 0,3 3246,7 Poz. 2 rozplantowanie wydobytego urobku F = 3426,7 m³ Poz.2 wykoszenie porostów ze skarp kanału Hektometry od... do Długość m Szer. koszenia skarpy lewej Szer. koszenia skarpy prawej Razem szer. koszenia Pow. koszenia m² ,5 3,5 7, Poz.3 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 0,60 m 5 przepustów L = 30 m Poz.4 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 0,80 m 5 przepustów L = 30 m Poz.5 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 1,00 m 3 przepusty L = 22 m Poz.6 ręczne ścinanie krzaków i podszycia gęstego F = 0,09 ha Poz.7 Uporządkowanie terenu po robotach S kop. 8 godz. Poz.8 - Wywóz skratek ze st. p. 36 Trutnowy 8 m³

17 PRZEDMIAR ROBÓT na wykonanie konserwacji bieżącej okoszenie skarp i hakowanie dna Kanał B polder 36 Trutnowy gmina Cedry Wielkie Poz.1 hakowanie dna Kanał B km Hektometry od... do Długość m Średnia szer. hakowania [m] Nachylenie skarp Pow. hakowania m² ,4 1:1, Poz.2 wykoszenie porostów ze skarp kanału Hektometry Długość Szer. koszenia Szer. koszenia Razem szer. Pow. koszenia od... do m skarpy lewej skarpy prawej koszenia m² ,5 2,5 5, Poz.3 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 0,60 m 1 przepust L = 1x7 = 7 m Poz.4 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 0,80 m 2 przepusty L = 2x8 = 16 m Poz.5 ręczne ścinanie krzaków i podszycia gęstego F = 0,03 ha Poz.6 Uporządkowanie terenu po robotach S kop. 8 godz.

18 PRZEDMIAR ROBÓT na wykonanie konserwacji bieżącej okoszenie skarp i hakowanie dna Kanał D polder 36 Trutnowy gmina Cedry Wielkie Poz.1 hakowanie dna Kanał D km Hektometry od... do Długość m Średnia szer. hakowania [m] Nachylenie skarp Pow. hakowania m² ,4 1:1, Poz.2 wykoszenie porostów ze skarp kanału Hektometry Długość Szer. koszenia Szer. koszenia Razem szer. Pow. koszenia od... do m skarpy lewej skarpy prawej koszenia m² ,0 3,0 6, Poz.3 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 L = 16 m średnica przewodu 0,60 m 2 przepusty Poz.4 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 L = 8 m średnica przewodu 0,80 m 1 przepust Poz.5 ręczne ścinanie krzaków i podszycia gęstego F = 0,04 ha Poz.6 Uporządkowanie terenu po robotach S kop. 8 godz.

19 PRZEDMIAR ROBÓT na wykonanie konserwacji bieżącej okoszenie skarp i hakowanie dna Kanał E polder 36 Trutnowy gmina Cedry Wielkie Poz.1 hakowanie dna Kanał E km Hektometry od... do Długość m Średnia szer. hakowania [m] Nachylenie skarp Pow. hakowania m² ,4 1:1, Poz.2 wykoszenie porostów ze skarp kanału Hektometry Długość Szer. koszenia Szer. koszenia Razem szer. Pow. koszenia od... do m skarpy lewej skarpy prawej koszenia m² ,25 2,25 4, Poz.3 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 L = 16 m średnica przewodu 0,60 m 2 przepusty Poz.4 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 L = 8 m średnica przewodu 0,80 m 1 przepust Poz.5 ręczne ścinanie krzaków i podszycia gęstego F = 0,03 ha Poz.6 Uporządkowanie terenu po robotach S kop. 8 godz.

20 PRZEDMIAR ROBÓT na wykonanie konserwacji bieżącej okoszenie skarp i hakowanie dna Kanał G polder 36 Trutnowy gmina Cedry Wielkie Poz.1 hakowanie dna Kanał G km Hektometry od... do Długość m Średnia szer. hakowania [m] Nachylenie skarp Pow. hakowania m² ,4 1:1, Poz.2 wykoszenie porostów ze skarp kanału Hektometry Długość Szer. koszenia Szer. koszenia Razem szer. Pow. koszenia od... do m skarpy lewej skarpy prawej koszenia m² ,0 2,0 4, Poz.3 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 L = 16 m średnica przewodu 0,60 m 2 przepusty Poz.4 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 L = 24 m średnica przewodu 0,80 m 3 przepusty Poz.5 ręczne ścinanie krzaków i podszycia gęstego F = 0,05 ha Poz.6 Uporządkowanie terenu po robotach S kop. 8 godz.

21 PRZEDMIAR ROBÓT na wykonanie konserwacji bieżącej okoszenie skarp i hakowanie dna Kanał Piaskowy gmina Cedry Wielkie Poz.1 hakowanie dna Kanał Piaskowy km Hektometry od... do Długość m Średnia szer. hakowania[m] Nachylenie skarp Pow. hakowania m² ,40 1:1, Poz.2 wykoszenie porostów ze skarp i dna kanału Kanał Piaskowy km Hektometry od... do Długość m Średnia szer. koszenia[m] Nachylenie skarp Pow. hakowania m² ,40 1:1, ,20 1:1, ,00 1:1, ,80 1:1, ,60 1:1, ,50 1:1, ,20 1:1,5 900 Razem: m² Poz.3 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 0,60 m 1 przepust L = 8 m Poz.4 oczyszczenie z namułu przepustów rurowych przy głębokości zamulenia do wysokości 1/2 średnica przewodu 1,00 m 2 przepusty L = 20 m Poz.5 ręczne ścinanie krzaków i podszycia gęstego F = 0,08 ha Poz.6 Uporządkowanie terenu po robotach: 16 mg

22 KARTA TYTUŁOWA PRZEDMIARU ROBÓT 1. Nazwa robót wg Zamawiającego : KONSERWACJA BIEŻĄCA I GRUNTOWNA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDER 14 MIŁOCIN, 31 WRÓBLEWO (STANISŁAWOWO) 36 TRUTNOWY I KANAŁ PIASKOWY Gmina Cedry Wielkie 2. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: miejscowości: Miłocin, Trutnowy, Stanisławowo, Cedry Wielkie, Giemlice, Długie Pole gmina: Cedry Wielkie powiat: Gdańsk ziemski województwo pomorskie 4. Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk 5. Data opracowania przedmiaru: r. Sporządził: Sprawdził: inż. Michał Burak St. inspektor ds. eksploatacji inż. Alicja Turulska St. specjalista ds. eksploatacji

23 SPIS DZIAŁÓW PRZEDMIARU KONSERWACJA BIEŻĄCA I GRUNTOWNA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDER 14 MIŁOCIN, 31 WRÓBLEWO (STANISŁAWOWO) 36 TRUTNOWY I KANAŁ PIASKOWY Gmina Cedry Wielkie Dział 1 Roboty w zakresie ochrony przeciwpowodziowej Konserwacja bieżąca kanału B polder 14 Miłocin, kanału A polder 31 Stanisławowo, B, D, E, G polder 36 Trutnowy oraz Kanału Piaskowego w km od Konserwacja gruntowna kanału A polder 14 Miłocin i kanału A polder 36 Trutnowy

24 TABELA PRZEDMIARU NA ROBOTY KONSERWACYJNE OBIEKT: KONSERWACJA BIEŻĄCA I GRUNTOWNA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDER 14 MIŁOCIN, 31 WRÓBLEWO (STANISŁAWOWO) 36 TRUTNOWY I KANAŁ PIASKOWY Gmina Cedry Wielkie L.P KOD wg CPV OPIS j.m. ILOŚĆ JEDNOSTEK Dział 1. Roboty w zakresie ochrony przeciwpowodziowej (kod CPV) Konserwacja bieżąca kanału B polder 14 Miłocin, kanału A polder 31 Stanisławowo, B, D, E, G polder 36 Trutnowy oraz Kanału Piaskowego w km od Konserwacja gruntowna kanału A polder 14 Miłocin i kanału A polder 36 Trutnowy Wydobycie urobku z dna cieku m³ 5701, Rozplantowanie wydobytego urobku m³ 5701, Wydobycie roślinności korzeniącej się w dnie niezależnie od stopnia zarośnięcia lustra wody m² Okoszenie skarp niezależnie od gęstości i twardości porostu z wygrabieniem i wywiezieniem m² Oczyszczenie przepustu rurowego o 0.6 m mb Oczyszczenie przepustu rurowego o 0.8 m mb Oczyszczenie przepustu rurowego o 1.0 m mb Wycinka krzaków ze skarp kanału z uporządkowaniem terenu ha 0, Uporządkowanie terenu po robotach m-g Wywóz skratek ze st. p. 14, 31, 36 m³ 24

25

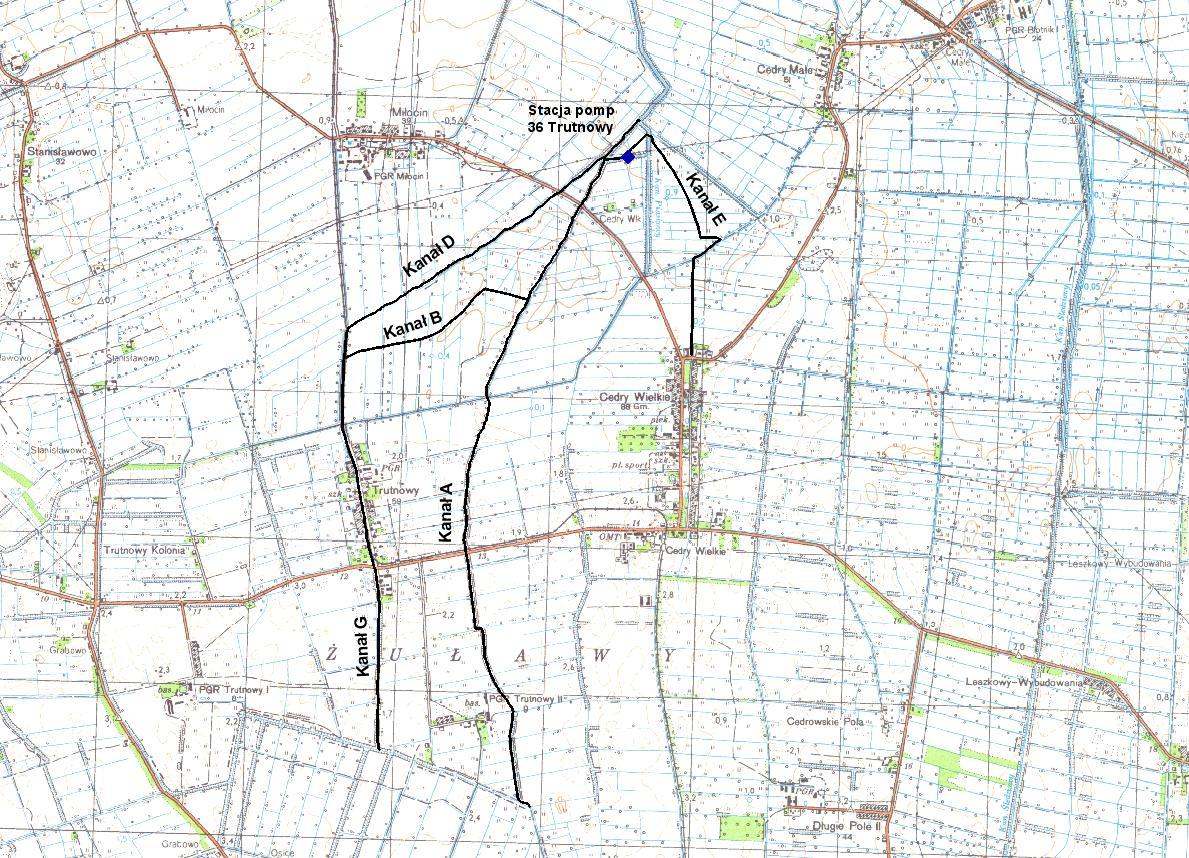

26

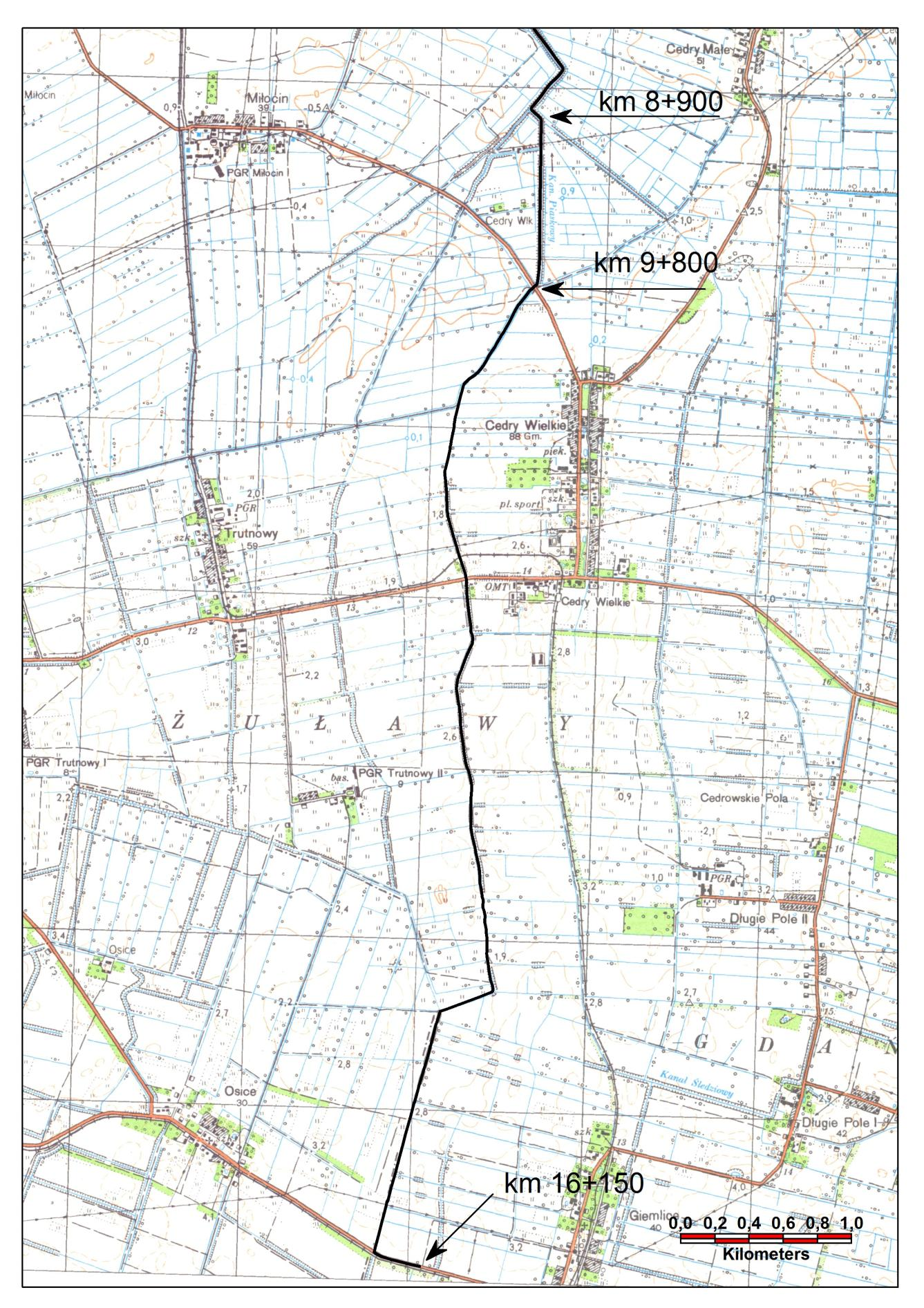

27
