UPROSZCZONA DOKUMENTACJA PROJEKTOWA

Transkrypt

1 Nazwa robót wg Zamawiającego: ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH Województwa Pomorskiego w Gdańsku TERENOWY ODDZIAŁ W KWIDZYNIE UPROSZCZONA DOKUMENTACJA PROJEKTOWA NR /2014 Obiekt nr 4 konserwacja bieżąca i gruntowna kanałów, gmina Sztum, Stary Targ i Mikołajki Pomorskie, powiat Sztum. Nazwy i kody robót budowlanych objętych przedmiotem zamówienia wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Kanał Juranda - Gronajny, Koślinka, Jurkowice, Kalwa, Pietrzwałd, Stary Targ, Nowy Targ, Krasna Łąka, Balewo Kanał Balewski Balewo, Linki, Cieszymowo Kanał Rycerski Komorowo - Jordanki Bukowo Kanał Pompowy A Komorowo - Jordanki gmina Sztum, Stary Targ, Mikołajki Pomorskie, Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Spis zawartości dokumentacji projektowej: 1.1. Opis kwalifikacyjny Opis techniczny Specyfikacja techniczna wykonania i odbioru robót budowlanych Zakres rzeczowy robót Plan sytuacyjny w skali 1: Uproszczona dokumentacja projektowa została sporządzona oraz uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu jakiemu ma służyć. Data opracowania przedmiaru: Sztum, 5 maj 2014r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy) 1

2 I. OPIS KWALIFIKACYJNY - konserwacja bieżąca i gruntowna kanałów - Obiekt nr 4 konserwacja bieżąca i gruntowna kanałów, gmina Sztum, Stary Targ i Mikołajki Pomorskie, powiat Sztum. Lokalizacja: Gmina: - km , , Kanał Juranda , , (gm. Sztum) - km (gm. Stary Targ) - km (gm. Mikołajki Pomorskie) Kanał Balewski - km (gm. Mikołajki Pomorskie) Kanał Rycerski - km (gm. Stary Targ) Kanał Pompowy A - km (gm. Stary Targ) ZAKRES ROBÓT: Konserwacja bieżąca kanałów, obejmująca roboty poniżej: Teren gminy Sztum, Stary Targ, Mikołajki Pomorskie, - okoszenie porostu ze skarp bez wygrabienia (max 5cm ponad terenem) - okoszenie dna - z wygrabieniem, - usuwanie zatorów, - cięcie krzaków ze spaleniem na miejscu, - mechaniczne hakowanie dna, ręczne hakowanie dna, - oczyszczenie przepustów z namułu, - mechaniczne odmulenie, ręczne odmulenie dna, - mechaniczne rozplantowanie wydobytego urobku, - godzinowe zatrudnienia pracownika i ciągnika z przyczepą wywiezienie skratek z terenu stacji pomp, - założenie kiszki faszynowej, profilowanie skarpy. termin wykonania robót: 60 dni od daty podpisania umowy II. OPIS TECHNICZNY DO UPROSZCZONEJ DOKUMENTACJI PROJEKTOWEJ 1. WIADOMOŚCI WSTĘPNE Niniejsza UPROSZCZONA DOKUMENTACJA PROJEKTOWA została opracowana przez pracowników ZMiUW WP w Gdańsku, Terenowy Oddział w Kwidzynie, w oparciu o: 1. Ustawę z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2013r., poz tekst jednolity z późn. zm.) i rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. 2. ustawy z dnia 18 lipca 2001r. Prawo wodne (Dz. U. z 2012r., poz. 145 tekst jednolity z późn. zm.). 2

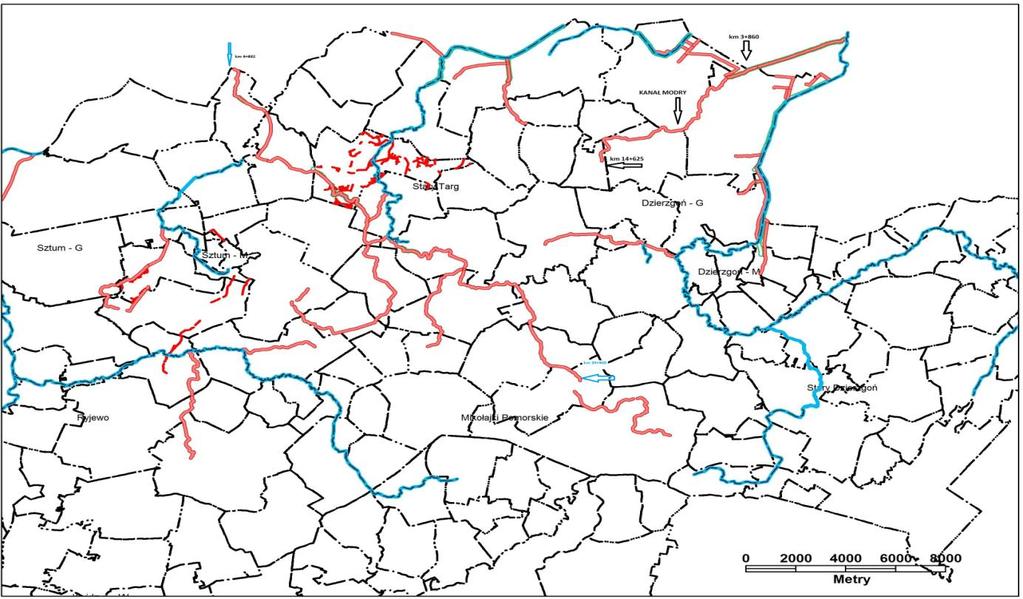

3 3. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003r., poz z późn. zm.). 4. Podkłady mapowe w skali 1: Ustalone potrzeby w zakresie konserwacji kanałów. 2. INFORMACJE O TERENIE BUDOWY 2.1. POŁOŻENIE OBIEKTU Obiekt nr 4 urządzenia melioracji wodnych podstawowych ujęte w niniejszej uproszczonej dokumentacji technicznej do konserwacji bieżącej i gruntownej stanowią główne odprowadzenie wód z terenu miejscowości: Balewo, Linki, Cieszymowo, Bukowo, Komorowo - Jordanki Krasna Łąka, Tulice, Nowy Targ, Stary Targ, Jurkowice, Koślinka, Gronajnygm. Sztum, Stary Targ, Mikołajki Pomorskie, pow. Sztum. Dojazd do obiektu stanowi sieć dróg powiatowych i gminnych. Obiekt położony jest w województwie pomorskim, powiecie sztumskim, na terenie gminy Sztum, Stary Targ, Mikołajki Pomorskie. l. p 2.2. CHARAKTERYSTYKA OBIEKTU Nazwa cieku {od do} [km] Średnia głębokość [m] Średni pas skarp do koszenia L + P [m 2 ] Średnia szerokość dna do hakowania [m] Średnia szerokość dna do koszenia [m] Nachylenie skarp Porost gęsty, twardy 1 Kanał Juranda (j. Koślinka) ,5 2,0 2,5 2,0 5,0 5,0 5,0 5,0 2,0 3,0 2,5 2,0 2,0 3,0 2,5 2,0 1:1,

4 2 Kanał Balewski km km km ,5 2,5 6,0 5,0 2,0 1,5 2,0 1,5 1:1, Kanał Rycerski ,5 4,0-1,6 1:1, Kanał Pompowy A ,5 5,0 2,5 2,5 1:1, ROZWIĄZANIA PROJEKTOWE: Projekt przewiduje: wykoszenie pierwszego porostu traw ze skarpy L+ P bez wygrabienia, o maksymalna wysokość okoszenia porostu traw 5cm nad istniejącym terenem, wykoszenie porostu z dna - z wygrabieniem, usuwanie zatorów, cięcie krzaków ze spaleniem na miejscu, - mechaniczne hakowanie dna, ręczne hakowanie dna, - oczyszczenie przepustów z namułu, - mechaniczne odmulenie, ręczne odmulenie dna, - mechaniczne rozplantowanie wydobytego urobku, - godzinowe zatrudnienia pracownika i ciągnika z przyczepą wywiezienie skratek z terenu stacji pomp, - założenie kiszki faszynowej, profilowanie skarpy KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie wykonywana na bieżąco przez kierownika budowy oraz przez inspektora ds. eksploatacji Terenowego Oddziału i powinna być potwierdzona odpowiednim wpisem do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla robót niewymagających pozwolenia na budowę) ODBIÓR ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego (przejściowego). Najpóźniej 7 dni przed planowanym odbiorem robót Wykonawca zobowiązany jest okazać w terenie inspektorowi postęp prac na obiekcie, którego procent wykonania winien stanowić min. 80% wykonanych robót w stosunku do przedmiaru robót. Wejście sprzętem mechanicznym na grunty rolne BEZWGLĘDNIE uzgodnić z właścicielem gruntu! III. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. CZĘŚĆ OGÓLNA 1.1. NAZWA ZAMÓWIENIA: Przetarg nieograniczony na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatu sztumskiego, województwo pomorskie. 4

5 Lp PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH konserwacja bieżąca i gruntowna kanałów, gmina Sztum, Stary Targ i Mikołajki Pomorskie, powiat Sztum. NR OBIEKTU 1 Rodzaj robót Konserwacja bieżąca 1. ręczne wykoszenie porostu ze skarp 2. hakowanie Konserwacja bieżąca 1. usuwanie zatorów 2. cięcie krzaków 3. ręczne wykoszenie porostu ze skarp 4. ręczne koszenie dna 5. hakowanie NAZWA OBIEKTU rodzaj i lokalizacja robót Lokalizacja KANAŁ POMPOWY A , KANAŁ JURANDA Konserwacja gruntowna 1.założenie kiszki faszynowej , Konserwacja bieżąca 1. usuwanie zatorów, 2. cięcie krzaków, 3. ręczne wykoszenie porostu ze skarp 4. ręczne koszenie dna 5. hakowanie Konserwacja gruntowna 1. mechaniczne odmulenie dna, 2. ręczne odmulenie dna Konserwacja bieżąca 1. usuwanie zatorów, 2. ręczne wykoszenie porostu ze skarp 3. hakowanie , , , , , , , , , , , , , , , KANAŁ BALEWSKI , , , , , , , , , , , , , , , , , KANAŁ RYCERSKI , , , Razem do sprawozdania ROZMIAR [km] 2,44km 19,22 km - 3,58 km 4,10 km 3,84 KM kons.b. 29,08 km kons. g. 4,10 km termin wykonania robót: 60 dni od daty podpisania umowy 5

6 1.3. INFORMACJE O TERENIE BUDOWY ORGANIZACJA ROBÓT BUDOWLANYCH PRZEKAZANIE TERENU BUDOWY Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacją reperów, dziennikiem budowy oraz jednym egzemplarzem uproszczonej dokumentacji projektowej. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt ZABEZPIECZENIE TERENU BUDOWY Do Wykonawcy robót należy właściwe zabezpieczenie i oznakowanie terenu budowy. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków dla których jest to nieodzowne ze względów bezpieczeństwa. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia terenu budowy włączony jest w cenę umowy ZABEZPIECZENIE INTERESÓW OSÓB TRZECICH Wykonawca odpowiada za ochronę ogrodzenia posesji, ogrodzenia gruntów oraz instalacji na powierzchni ziemi i za występujące urządzenia podziemne, takie jak: rurociągi, kable, itp.. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji niezwłocznie powiadomi Zamawiającego. Wykonawca będzie odpowiadać za wszelkie szkody spowodowane przez jego działania powodujące uszkodzenia w/w instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego OCHRONA ŚRODOWISKA W CZASIE WYKONANIA ROBÓT Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Będzie miał szczególny wzgląd na zabezpieczenie przed: zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, możliwością powstania pożaru, trwałym zanieczyszczeniami gniazd i legowisk ptaków, zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych BEZPIECZEŃSTWO I HIGIENA PRACY Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy a w szczególności: zabronione jest wykonywanie koszenia w czasie opadów lub bezpośrednio po opadach (mokra i śliska korona wału), minimalna odległość pomiędzy pracującymi powinna wynosić na dwie długości kosiska, lecz nie mniej jak 3 m. 6

7 1. Prace konserwacyjno melioracyjne mogą być wykonywane tylko przez osoby, które są: zdrowe, posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych, przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia koparek, niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów. 2. Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym. 3. Zabrania się manipulowania przy znalezionych niewypałach a o ich znalezieniu należy bezzwłocznie zawiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny. 4. Pracownicy muszą pracować w odpowiedniej odległości od siebie (min. 3,0m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty ). 5. W terenie silnie zabagnionym, gdzie istnieje niebezpieczeństwo ugrzęźnięcia należy zachować szczególną ostrożność. Pracownicy często wg potrzeb powinni sprawdzać tyczkami nośność gruntu. 6. Pracownicy pracujący w terenie bezwzględnie powinny być wyposażenie w kompletną apteczkę. 7. Wskazane jest wyposażenie w sprawny telefon komórkowy NAZWY I KODY ROBÓT BUDOWLANYCH OBJĘTYCH PRZEDMIOTEM ZAMÓWIENIA wg WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ ROBOTY W ZAKRESIE OCHRONY PRZECIWPOWODZIOWEJ wg SYSTEMATYKI INDYWIDUALNEJ: K-02. K K K K K K-03. K K K KONSERWACJA BIEŻĄCA OKOSZENIA POROSTU okoszenie porostu okoszenie, porost gęsty, twardy hakowanie roślinności korzeniącej się w dnie mechaniczne hakowanie dna ręczne hakowanie dna KONSERWACJA GRUNTOWNA mechaniczne odmulenie dna ręczne odmulenie dna rozplantowanie urobku 1.5. OKREŚLENIA PODSTAWOWE, ZAWIERAJĄCE DEFINICJE POJĘĆ I OKREŚLEŃ WYMAGAJĄCE ZDEFINIOWANIA W CELU JEDNOZNACZNEGO ROZUMIENIA ZAPISÓW DOKUMENTACJI PROJEKTOWEJ I SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH KONSERWACJA BIEŻĄCA K Wykaszanie porostów ze skarp cieków jest zabiegiem cyklicznym i obejmuje najczęściej odcinki cieków przypływających przez eksploatowane rolniczo (nawożone) grunty rolne. Nawożenie wpływa na bujniejszy rozrost roślinności. Często zabieg ten łączony jest z hakowaniem roślinności korzeniącej się w dnie cieków, jak i przy wykonywaniu konserwacji gruntownej, tj. odmulenia. 7

8 W zależności od dysponowania środkami finansowymi zabieg ten jest rozszerzany o wygrabienie wykoszonego porostu poza górną krawędź skarpy. Z uwagi na ograniczone możliwości finansowe niniejsza UPD obejmuje koszenie skarp, głównie od strony pracy sprzętu mechanicznego dla umożliwienia właściwej widoczności. Przy wykonywaniu robót należy zachować środki ostrożności opisane w pkt / K Wydobycie z cieku roślin korzeniących się w dnie powszechnie nazywamy hakowaniem. Wielkość nakładów rzeczowych uzależniona jest od procentu porośnięcia lustra wody. Nakłady rzeczowe w pozycji katalogowej przewidują wydobycie darni korzeniowej, odrzucenie roślinności poza górną krawędź skarpy złożenie jej w stosy. Tylko na terenie zabudowanym kalkuluje się odwiezienie wydobytej roślinności poza obiekt i jest każdorazowo ujęte w oddzielnej pozycji przedmiarowej. K Hakowanie mechaniczne roślin korzeniących się w dnie cieków wykonywane przy użyciu koparek z odpowiednim do wydobycia korzeni osprzętem wykonuje się w okresie od sierpnia do października. Prace te pozwalają na udrożnienie dna cieków i ułatwienie odprowadzenia wielkich wód letnich, jak też przygotowują cieki do odprowadzenia wód jesiennych. K Odcinki cieków przepływające przez tereny zabagnione posiadają nie uformowaną linię brzegową (rozlewiska). Lustro wody porośnięte jest najczęściej kożuchem roślin pływających (glony, rzęsa wodna). Roślinność tę usuwamy przy użyciu haków z zachowaniem środków ostrożności. W UPD przewidziano wykonanie hakowanie ręcznego na odcinkach cieków, gdzie dno jest wąskie i umocnione kiszką faszynową. W związku z tym nie można wykonać hakowania mechanicznego. 2. WYMAGANIA DOTYCZĄCE STOSOWANEGO SPRZĘTU 2.1. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca ma gwarantować zachowanie norm ochrony środowiska. 3. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 3.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, uproszczoną dokumentacją projektową oraz za jakość zastosowanych materiałów Wykonawca ponosi całkowitą odpowiedzialność za dokładne wytycznie i rozmierzenie w terenie robót zgodnie z wymiarami i rzędnymi określonymi w uproszczonej dokumentacji projektowej Sprawdzenie wytycznie robót lub wyznaczenia wysokości przez inspektora nadzoru nie zwalnia wykonawcy od odpowiedzialności za ich dokładność. 4. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU WYKONYWANYCH ROBÓT 4.1. Przedmiar wykonano na podstawie obmiarów wału w miejscach charakterystycznych Obmiar robót będzie określał faktyczny zakres wykonanych robót zgodnie z uproszczoną dokumentacją projektową i specyfikacją techniczną w jednostkach określonych w przedmiarze robót Obmiaru robót dokonuje Wykonawca przy udziale inspektora nadzoru, którego powiadamia o zamierzonym fakcie z trzydniowym wyprzedzeniem Wyniki obmiaru odnotowywane są w dzienniku budowy Pomiar powierzchni wykonanych robót polegający na wykoszeniu roślinności z korpusu wału będzie prowadzony z dokładnością do 1,0m 2. 8

9 5. WYMAGANIA DOTYCZĄCE ODBIORU ROBÓT 5.1. Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy oraz wpis do dziennika budowy stwierdzający gotowość obiektu do odbioru, potwierdzony przez inspektora nadzoru. Odbiór przeprowadza się w obecności zainteresowanych stron oraz sporządza protokół odbioru. Termin odbioru ustala inwestor w ciągu 14 dni od daty złożenia pisemnego zawiadomienia Jakość wykonywanych robót zostanie ustalona na podstawie stwierdzonej wysokości skoszenia porostu traw oraz dokładności wygrabienia siana z korpusu wału, obmiar powierzchni z dokładnością do 1m PRZEPISY ZWIĄZANE ustawy z dnia 18 lipca 2001r. Prawo wodne (Dz. U. z 2012r., poz. 145 tekst jednolity z późn. zm.). Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2013r., poz tekst jednolity z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 z 2003r., poz z póz. zm.) 9

10 KARTA TYTUŁOWA PRZEDMIARU ROBÓT Nazwa robót wg Zamawiającego: Obiekt nr 4 konserwacja bieżąca i gruntowna kanałów, gmina Sztum, Stary Targ i Mikołajki Pomorskie, powiat Sztum. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Kanał Juranda - km , , , , , (gm. Sztum, Stary Targ, Mikołajki Pom.) Kanał Balewski - km (gm. Mikołajki Pomorskie) Kanał Rycerski - km (gm. Stary Targ) Kanał Pompowy A - km (gm. Stary Targ) gmina Sztum, Stary Targ i Mikołajki Pomorskie, Dzierzgoń, powiat Sztum Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Data opracowania przedmiaru: Sztum, 5 maj 2014r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy) 10

11 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Roboty budowlane wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej 1. KNR Rozdział 01 - roboty przygotowawcze: 2.1. ręczne (piłą mechaniczną, ręczną) karczowanie lub wyrąb drzew, zagajników i krzaków z oczyszczeniem terenu z pozostałości po wykarczowaniu przez spalenie na miejscu lub wywiezienie pozostałości na odległość do 2km. 3. KNR Rozdział 01 roboty wykonywane ręcznie: 4.1. usuwanie porostów z dna cieków i skarp, 4.2. usuwanie z cieków roślin korzeniących się w dnie, 4.3. czyszczenie studzienek i wylotów drenarskich oraz przepustów, 4.4. odmulenie dna cieków, 4.5. założenie kiszki faszynowej. 5. Rozdział 01 roboty wykonywane mechanicznie: 5.1. koszenie porostów kosiarkami zawieszonymi na ciągniku kołowym i kosiarkami pływającymi, 5.2. odmulenie cieków koparko odmularkami. 11

12 Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha 12, Gdańsk TABELA PRZEDMIARU ROBÓT (pieczęć Wykonawcy) Składając ofertę w postępowaniu o zamówienie publiczne prowadzonym w trybie przetargu nieograniczonego na roboty budowlane p.n. Obiekt nr 4 - Konserwacja bieżąca i gruntowna kanałów, gmina Sztum, Stary Targ i Mikołajki Pomorskie powiat Sztum Nr poz. przedm. Kod poz. przedm. Nr spec. techn. Nazwa i opis pozycji przedmiaru, obliczenie ilości jednostek miary dla pozycji przedmiaru Jedn. miary Ilość jedn KANAŁ POMPOWY A KM GMINA STARY TARG, POWIAT SZTUM WOJ. POMORSKIE A KONSERWACJA BIEŻĄCA I RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia km =60mb x 3,0m 2 /1mb= 180m 2 km =440mb x 5,0m 2 /1mb= 2 200m 2 km =1940mb x 4,0m 2 /1mb= 7 760m 2 100m 2 101,40 RAZEM = 2 440mb m 2 RAZEM wykoszenie porostu ze skarp m 2 II MECHANICZNE HAKOWANIE km = 300mb x 3,0m 2 /1mb= 900m 2 km = 400mb x 2,0m 2 /1mb= 800m 2 km = 400mb x 1,6m 2 /1mb= 640m 2 km = 1240mb x 1,2m 2 /1mb= 1488m 2 RAZEM = 2 340mb 3 828m 2 RAZEM mechaniczne hakowanie 3828m 2 100m 2 38,28 III RĘCZNE KOSZENIE DNA z wygrabieniem km = 100mb x 5,0m 2 /mb= 500m 2 RAZEM = 100mb 500m 2 RAZEM ręczne koszenie dna 500m 2 100m 2 5,00 12

13 IV WZWIEZIENIE SKRATEK ZE STACJI POMP KOMOROWO JORDANKI na odległość do 2,0 km do 2 tygodni po wykonaniu prac konserwacyjnych na kanałach Zatrudnienie godzinowe pracownika RAZEM = 4,0 - RAZEM zatrudnienie pracowika 4,0 godziny godz. 4,00 IV WZWIEZIENIE SKRATEK ZE STACJI POMP KOMOROWO JORDANKI na odległość do 2,0 km do 2 tygodni po wykonaniu prac konserwacyjnych na kanałach Zatrudnienie godzinowe ciągnika z przyczepą RAZEM = 4,0 - RAZEM zatrudnienie pracowika 4,0 godziny godz. 4,00 KANAŁ JURANDA KM , , , , , GMINA SZTUM, STARY TARG, MIKOŁAJKI POMORSKIE A KONSERWACJA BIEŻĄCA I USUWANIE ZATORÓW z dna cieku km = 945mb(jaz nr 3 Gronajny) km =100mb km = 200mb km = 2 200mb km = 6 150mb RAZEM = 9 595mb 72godziny RAZEM usuwanie zatorów 72 godziny godz. 72,00 II RĘCZNE CIĘCIE KRZAKÓW na skarpach cieku - średniej gęstości km = 3900mb; (w odcinkach wskazanych przez inspektora) F=500m 2 km =2600mb F=1000m 2 ha 0,15 RAZEM = 6 500mb 1 500m 2 RAZEM cięcie krzaków 1 500m 2 OCZYSZENIE TERENU PO CIĘCIU KRZAKÓW III km = 3900mb; (w odcinkach wskazanych przez inspektora) F=500m 2 km =2600mb F=1000m 2 RAZEM = 6 500mb 1 500m 2 RAZEM cięcie krzaków 1 500m 2 100m 2 15,00 13

14 IV RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia = 1370mb x 4,0m 2 /1mb= 5 480m = 100mb x 4,0m 2 /1mb= 400m = 5400mb x 4,0m 2 /1mb= m = 2900mb x 4,0m 2 /1mb= m 2 RAZEM = 9 770mb m 2 RAZEM wykoszenie porostu ze skarp m 2 100m 2 390,80 V RĘCZNE HAKOWANIE DNA zarośnięcie lustra wody >60% km = 1370mb x 3,0m 2 /1mb= 4 110m 2 km = 250mb x 2,0m 2 /1mb= 500m 2 km = 300mb x 2,0m 2 /1mb= 600m 2 km = 500mb x 2,0m 2 /1mb= 1000m 2 km = 200mb x 2,0m 2 /1mb= 400m 2 km = 1000mb x 2,0m 2 /1mb= 2 000m 2 RAZEM = 3 620mb 8 610m 2 RAZEM ręczne hakowanie dna 8 610m 2 100m 2 86,10 RĘCZNE KOSZENIE DNA z wygrabieniem VI km = 945mb x 3,0m 2 /1mb= 2 835m 2 km = 100mb x 3,0m 2 /1mb= 300m 2 100m 2 31,35 RAZEM = 1 045mb 3 135m 2 RAZEM ręczne koszenie dna 3 135m 2 VII MECHANICZNE HAKOWANIE km = 700mb x 2,5m 2 /1mb= 1 750m 2 km = 750mb x 2,2m 2 /1mb= 1 650m 2 km = 400mb x 2,0m 2 /1mb= 800m 2 km = 900mb x 2,0m 2 /1mb= 1 800m 2 km = 1000mb x 2,0m 2 /1mb= 2 000m 2 km = 2900mb x 2,0m 2 1mb= 5 800m 2 RAZEM = 6 650mb m 2 RAZEM mechaniczne hakowanie m 2 100m 2 138,00 B KONSERWACJA GRUNTOWNA VIII ZAŁOŻENIE KISZKI FASZYNOWEJ 2x20 cm Jednostronnie km = 20mb RAZEM = 20mb - RAZEM założenie kiszki faszynowej 20mb mb 20,00 14

15 PROFILOWANIE SKARPY IX km = 20mb F= 20m 3 m 3 20,00 RAZEM = 20mb 20m 3 RAZEM profilowanie skarpy 20m 3 KANAŁ BALEWSKI KM GMINA MIKOŁAJKI POMORSKIE POWIAT SZTUM WOJ. POMORSKIE A KONSERWACJA BIEŻĄCA I USUWANIE ZATORÓW z dna cieku =1 750mb = 400mb godz. 45,00 RAZEM = 2 150mb 45 godzin RAZEM usuwanie zatorów 45 godzin II RĘCZNE CIĘCIE KRZAKÓW na skarpach cieku - średniej gęstości km =500mb F=1 250m 2 km = 600mb F=1 800m 2 km = 230mb; F=300m 2 ha 0,335 RAZEM = 1 330mb 3 350m 2 RAZEM cięcie krzaków 3 350m 2 OCZYSZENIE TERENU PO CIĘCIU KRZAKÓW III km =500mb F=1 250m 2 km = 600mb F=1 800m 2 km = 230mb; F=300m 2 RAZEM = 1 330mb 3 350m 2 RAZEM oczyszczenie terenu 3 350m 2 100m 2 33,50 15

16 IV RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia = 1050mb x 8,0m 2 /1mb= 8 400m = 650mb x 3,5m 2 /1mb= 2 275m = 900mb x 5,0m 2 /1mb= 4.500m = 1680mb x 4,0m 2 /1mb= 6 720m = 870mb x 5,0m 2 /mb= 4 350m = 120mb x 3,0m 2 /mb= 360m = 230mb x 4,5m 2 /mb= 1 035m 2 RAZEM = 5 550mb m 2 RAZEM wykoszenie porostu ze skarp m 2 100m 2 276,40 RĘCZNE KOSZENIE DNA z wygrabieniem V km = 1000mb x 1,0m 2 /1mb= 1 000m 2 km = 250mb x 1,0m 2 /1mb= 250m 2 100m 2 12,50 RAZEM = 1 250mb 1 250m 2 RAZEM ręczne koszenie dna 1 250m 2 VI MECHANICZNE HAKOWANIE km = 700mb x 1,6m 2 /1mb= 1 120m 2 km = 300mb x 1,0m 2 /1mb= 300m 2 km = 1 330mb x 0,8m 2 /1mb= 1 064m 2 RAZEM = 2 330mb 2 484m 2 RAZEM mechaniczne hakowanie 2 484m 2 100m 2 24,84 B KONSERWACJA GRUNTOWNA I MECHANICZNE ODMULANIE średnia szerokość dna 1,5 2,0m, zamulenie 20-30cm km = 500mb x 2m x 0,3m zam. = 300m 3 km = 1 000mb x 2,0m x 0,3m zam.= 600m 3 km =1 350mb x 1,5m x 0,2m zam.=405m 3 RAZEM = 2 850mb 1 305m 3 RAZEM mechaniczne odmulanie dna 1 305m 3 100m 3 13,05 II MECHANICZNE ROZPLANTOWANIE UROBKU warstwą max 20 cm, szer. do 1,5m km = 500mb x 2m x 0,3m zam. = 300m 3 km = 1 000mb x 2,0m x 0,3m zam.= 600m 3 km =1 350mb x 1,5m x 0,2m zam.=405m 3 RAZEM = 2 850mb 1 305m 3 RAZEM mechaniczne rozplantowanie urobku 1 305m 3 100m 3 13,05 III RĘCZNE ODMULANIE średnia szerokość dna 2,0m, zamulenie do 30cm km =100mb km =1 150mb 100m 2 12,50 RAZEM = 1250mb - RAZEM ręczne odmulenie dna 1250mb 16

17 IV CZYSZCZENIE PRZEPUSTÓW o średnicy ok. 100cm, zamulenie 1/3 średnicy, usunięcie zatorów z przepustów km = 10mb x 2= 20mb km = 12mb km = 12mb km = 10mb RAZEM = 44mb 54mb RAZEM czyszczenie przepustów 54mb mb 54,00 KANAŁ RYCERSKI KM GMINA STARY TARG, POWIAT SZTUM WOJ. POMORSKIE A KONSERWACJA BIEŻĄCA I USUWANIE ZATORÓW z dna cieku =2 000mb RAZEM = 2 000mb 30 godzin RAZEM usuwanie zatorów 30 godzin godz. 30,00 II RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia = 940mb x 4,0m 2 /1mb= 3 760m 2 RAZEM = 940mb 3 760m 2 RAZEM wykoszenie porostu ze skarp 3 760m 2 100m 2 37,60 MECHANICZNE HAKOWANIE III km = 700mb x 1,6m 2 /1mb= 1 120m 2 km = 200mb x 1,2m 2 /1mb= 240m 2 km = 940mb x 0,8m 2 /1mb= 752m 2 100m 2 21,12 RAZEM = 1 840mb 2 112m 2 RAZEM mechaniczne hakowanie 2 112m 2 Data opracowania przedmiaru: Sztum, 5 maj 2014r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy 17

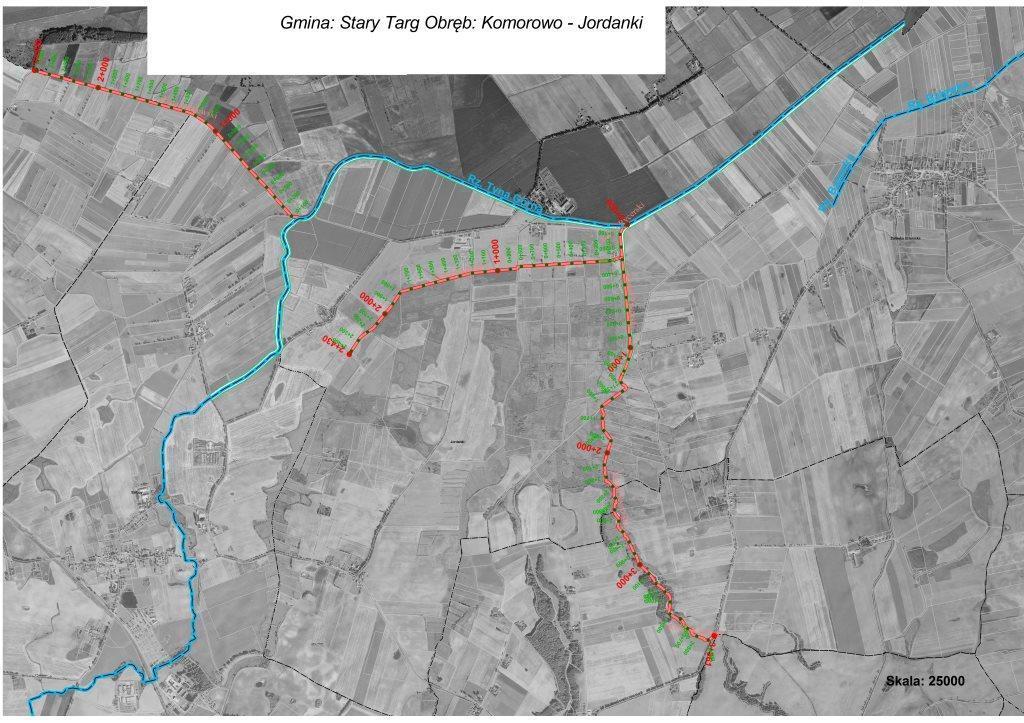

18 Rysunek 1 - kanał Pompowy "A" i kanał Rycerski 18

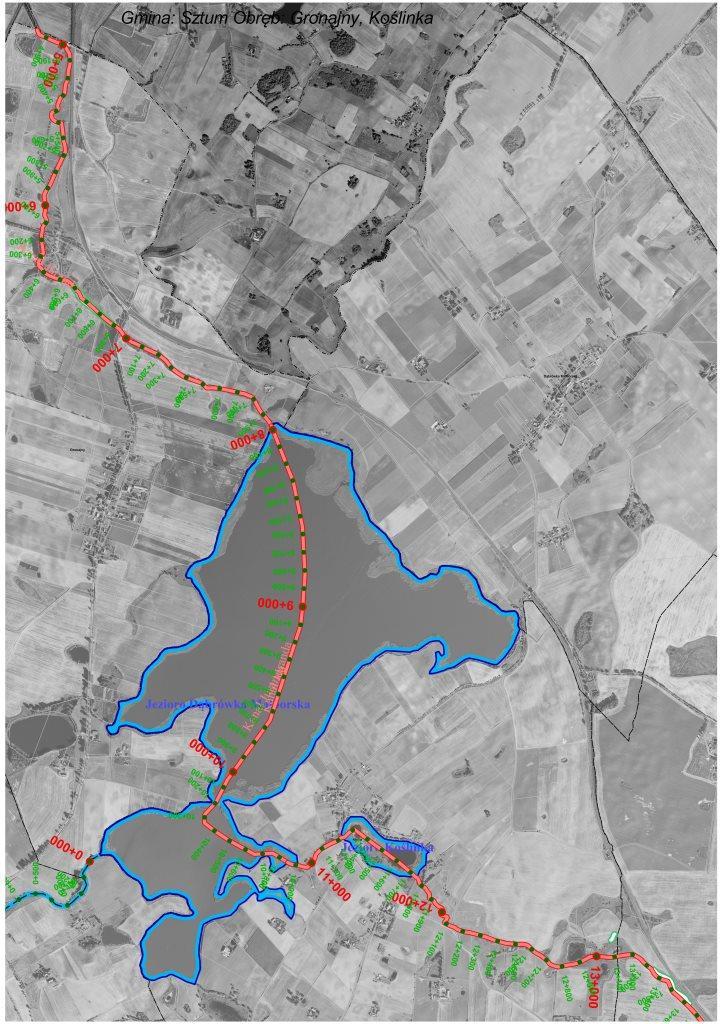

19 Rysunek 1 - kanał Juranda 19

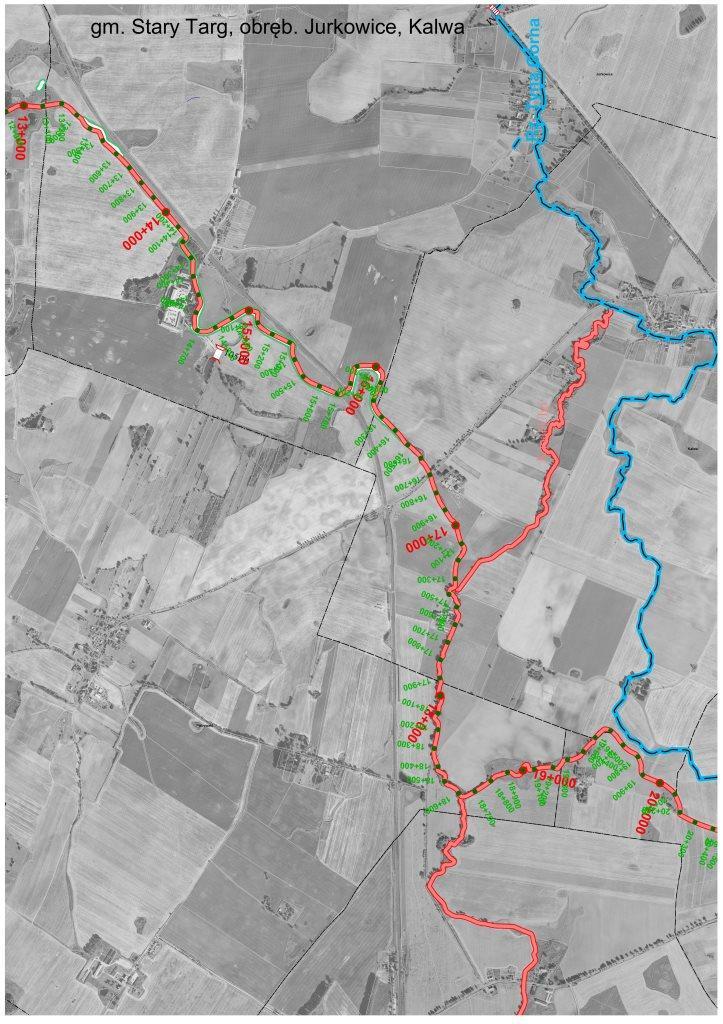

20 Rysunek 3 - kanał Juranda 20

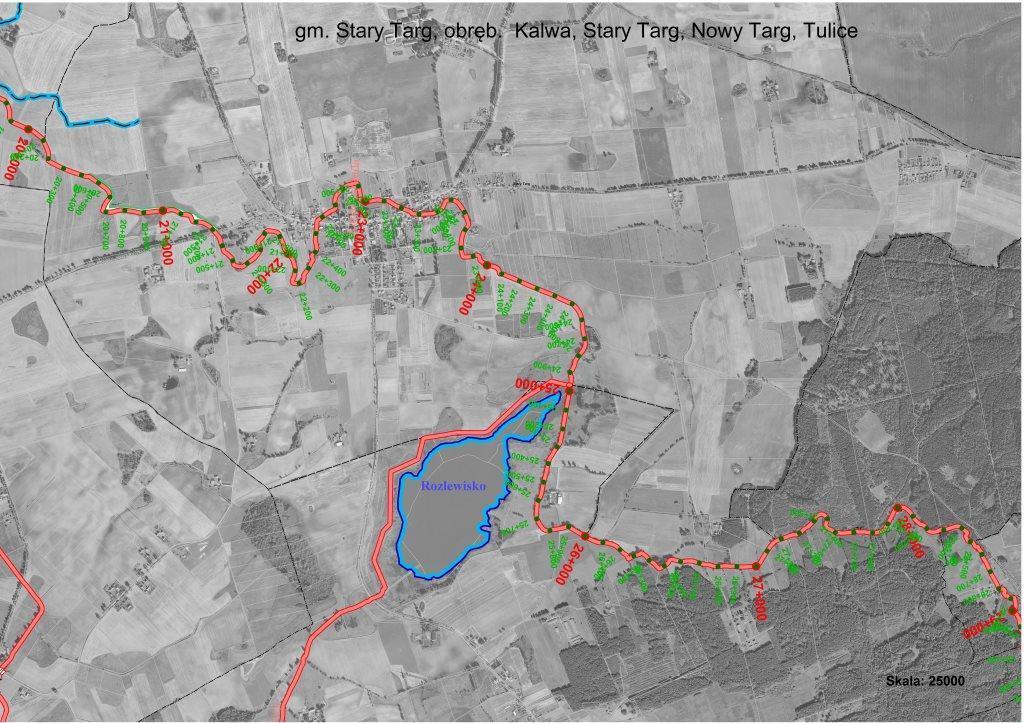

21 Rysunek 4 - kanał Juranda 21

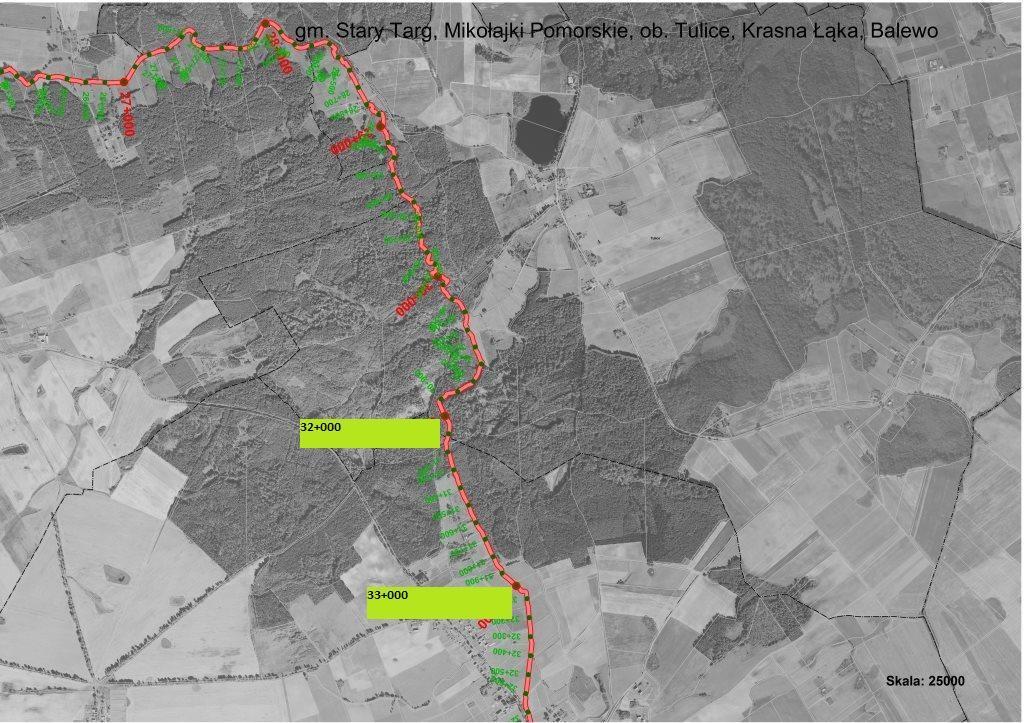

22 Rysunek 5 - kanał Juranda 22

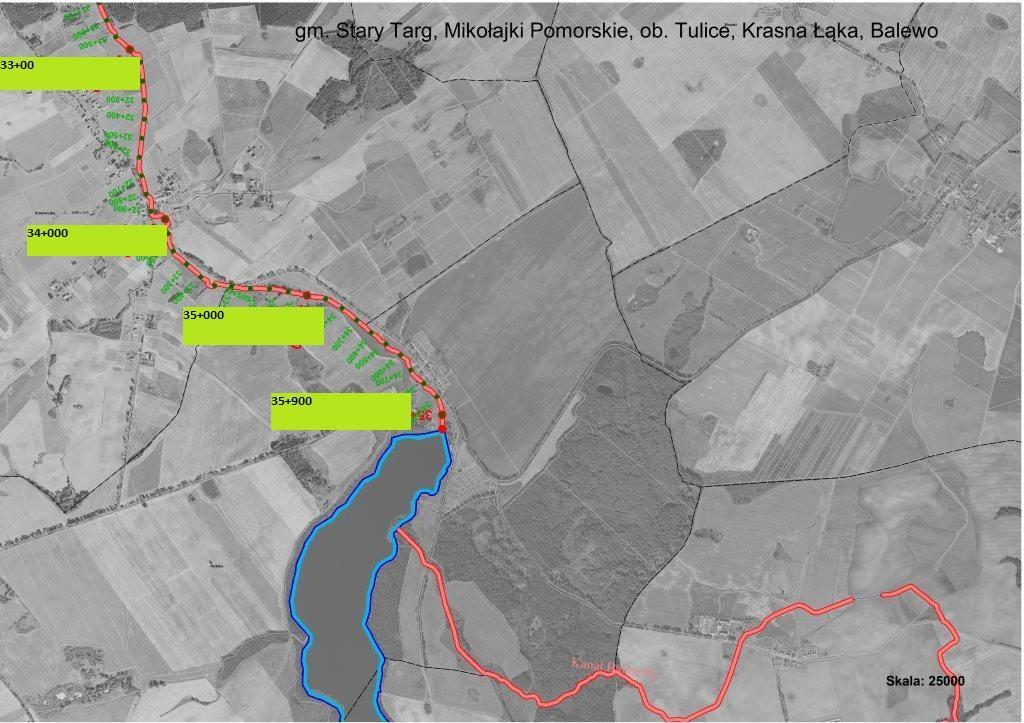

23 Rysunek 6 - kanał Juranda 23

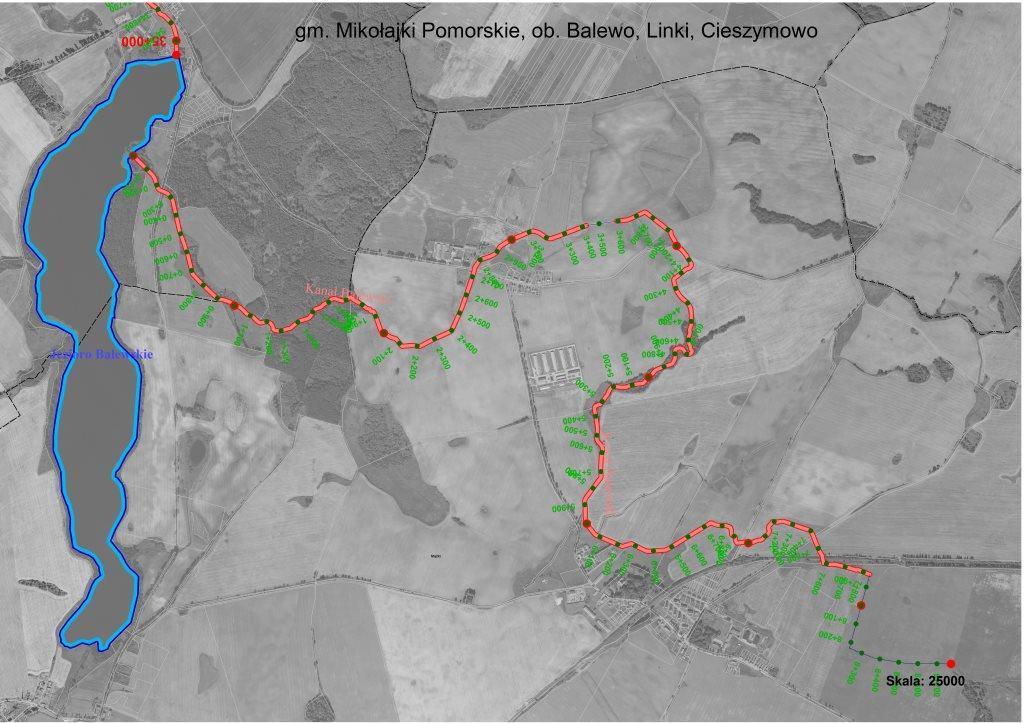

24 Rysunek 7 - kanał Balewski 24
