1 . pieczęć podłużna TOM III II SIWZ MW.M7-3200/1/2/2016 DOKUMENTACJA PROJEKTOWA Na wykonanie robót budowlanych urządzeń melioracji wodnych podstawowych Obiekt nr 2: Konserwacja bieżąca wału przeciwpowodziowego rzeki Wisła TERENOWY ODDZIAŁ NOWY DWÓR GDAŃSKI r.

2 . pieczęć podłużna TOM III II SIWZ MW.M7-3200/1/2/2016 DOKUMENTACJA PROJEKTOWA Na wykonanie robót budowlanych urządzeń melioracji wodnych podstawowych Obiekt nr 2: Konserwacja bieżąca wału przeciwpowodziowego rzeki Wisła Roboty w zakresie ochrony przeciwpowodziowej Niniejszą dokumentację projektową opracowano w Terenowym Oddziale w Nowym Dworze Gdańskim Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku. Sporządził: referent ds. eksploatacji Bartosz Śledź Dokumentacja projektowa została sprawdzona i uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu, któremu ma służyć. Zatwierdzam : Sprawdzono : Kierownik Terenowego Oddziału w Nowym Dworze Gdańskim Sławomir Szymański inspektor ds. eksploatacji Władysław Pomykała TERENOWY ODDZIAŁ NOWY DWÓR GDAŃSKI r.

3 ZAWARTOŚĆ DOKUMENTACJI I. DOKUMENTACJA TECHNICZNA 1.1. Strona tytułowa 1.2. Strona tytułowa z podpisami 1.3. Opis techniczny II. SPECYFIKACJA TECHNICZNA 2.1. Strona tytułowa 2.2. Ogólna specyfikacja techniczna wymagania ogólne III. PRZEDMIAR ROBÓT 3.1. Strona tytułowa 3.2. Przedmiar robót 3.3. Tabela przedmiaru robót 3.4. Mapa poglądowa z lokalizacją urządzeń melioracyjnych przeznaczonych do wykonania robót konserwacyjnych

4 1.3. OPIS TECHNICZNY do uproszczonej dokumentacji projektowej na wykonanie robót budowlanych na obiekcie nr 2: Obiekt nr 2: Konserwacja bieżąca wału przeciwpowodziowego rzeki Wisła I WIADOMOŚCI WSTĘPNE Niniejsza dokumentacja została opracowana przez pracowników ZMiUW WP Gdańsku, Terenowy Oddział w Nowym Dworze Gdańskim w oparciu o: w Ustawę z dnia 7 lipca 1994 roku Prawo Budowlane ( Dz. U. z 2016 r., poz. 290 tekst jednolity z późn. zm.) i Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku (Dz.U poz.1129 tekst jednolity) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. - Pomiary i obserwacje terenowe. - Ustalone potrzeby w zakresie konserwacji śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz urządzeń melioracji wodnych podstawowych dla gminy Stegna i Ostaszewo wynikłe w trakcie jesiennego przeglądu urządzeń. II POŁOŻENIE OBIEKTU Obiekt położony jest w województwie pomorskim, powiecie nowodworskim na terenie gminy Stegna i Ostaszewo. Cały obiekt znajduje się na terenie Żuław Wielkich. Objęty konserwacją bieżącą prawy wał przeciwpowodziowy rzeki Wisła położony jest w następujących gminach : km gmina Ostaszewo km gmina Stegna. Dojazd do wału zapewniają drogi powiatowe i gminne przebiegające przez tereny gminy. Szczegółową lokalizację wału przedstawia mapa poglądowa. III STAN ISTNIEJĄCY W chwili obecnej okoszeniu. wał wymaga konserwacji bieżącej, polegającej na ręcznym

5 IV ROZWIĄZANIA PROJEKTU W roku 2016 planuje się wykonanie konserwacji bieżącej I-go okoszenia wałów przeciwpowodziowych ELEMENT 1 oraz II-go okoszenia wałów przeciwpowodziowych ELEMENT 2 o długości 23,40 km każdy, polegającej na ręcznym okoszeniu skarp i korony wałów, bez wygrabienia wykoszonego porostu. Przy koszeniu skarpa odwodna wałów winna być koszona wzdłuż wału z odłożeniem pokosu od lustra wody w kierunku korony wału. Ze względu na różnorodność materiału użytego do budowy wałów (piasek, torf) oraz różne parametry techniczne, przyjęto ręczną metodę okoszenia porostu na skarpach wałów. Maksymalna wysokość porostu po ręcznym wykoszeniu nie może przekraczać 5 cm w dniu kontroli robót. V KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika budowy oraz nadzorującego z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla obiektów niewymagających pozwolenia na budowę). Przy robotach zanikowych (okoszenie) należy zgłaszać do kontroli wykonane odcinki minimum raz w tygodniu. VI ODBIORY ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek Wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru, w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego robót.

6 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W NOWYM DWORZE GDAŃSKIM Nowy Dwór Gdański ul. Podmiejska 3, tel, fax SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU Obiekt nr 2: Konserwacja bieżąca wału przeciwpowodziowego rzeki Wisła Niniejszą specyfikację techniczną opracowano w Terenowym Oddziale w Nowym Dworze Gdańskim Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku. Specyfikacja techniczna wykonania i odbioru została sprawdzona i uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu, któremu ma służyć. TERENOWY ODDZIAŁ NOWY DWÓR GDAŃSKI r.

7 2.2. Ogólna specyfikacja techniczna wymagania ogólne Nazwa zadania: Obiekt nr 2: Konserwacja bieżąca wału przeciwpowodziowego rzeki Wisła Przedmiot i zakres rzeczowy robót budowlanych Przedmiotem zamówienia jest wykonanie konserwacji bieżącej urządzeń melioracji wodnych podstawowych. Konserwacja bieżąca wału przeciwpowodziowego 23,40 km okoszenie bez wygrabienia. Termin wykonania ELEMENT 1 do r. Termin wykonania ELEMENT 2 do r. Zakres rzeczowy robót według załączonego w tabelach przedmiaru robót: ELEMENT 1: I okoszenie wału przeciwpowodziowego 23,40 km, tj ,00 m 2 ELEMENT 2: II okoszenie wału przeciwpowodziowego 23,40 km, tj ,00 m 2 Informacja o terenie budowy. Podczas wykonywania robót na urządzeniach będących przedmiotem zamówienia należy bezwzględnie przestrzegać obowiązujące przepisy bhp i przeciwpożarowe. Z chwilą przejęcia terenu budowy Wykonawca zabezpieczy teren budowy wraz ze znajdującymi się na nim obiektami budowlanymi, urządzeniami technicznymi oraz podlegającymi ochronie elementami środowiska przyrodniczego. W korpusie wału mogą występować nory wydrążone przez bobry, lisy, norki i dziki, które mogą powodować zagrożenie bezpieczeństwa pracy Nazwa i kod robót. Roboty w zakresie ochrony przeciwpowodziowej Wymagania dotyczące wykonania robót budowlanych. Na urządzeniach zakwalifikowanych do konserwacji przewiduje się wykonać cały zakres robót okoszeniowych przy użyciu kos, wykaszarek ręcznych.

8 Opis działań związanych z kontrolą oraz odbiorem robót. Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika budowy oraz nadzorującego z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla obiektów niewymagających pozwolenia na budowę). Odbiór robót budowlanych. Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy o zakończeniu robót i gotowości przedmiotu umowy do odbioru końcowego. Potwierdzenie tego wpisu lub brak ustosunkowania się przez Zamawiającego w terminie 14 dni od daty złożenia pisemnego zawiadomienia oznaczać będzie osiągnięcie gotowości przedmiotu umowy do odbioru w dacie złożenia pisemnego zawiadomienia do Zamawiającego. Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 14 dni od daty zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym Wykonawcę. Z czynności odbiorów będą spisane protokoły zawierające wszelkie ustalenia dokonane w toku odbiorów.

9 3.1. STRONA TYTUŁOWA PRZEDMIARU ROBÓT 1.Nazwa robót wg Zamawiającego: Obiekt nr 2: Konserwacja bieżąca wału przeciwpowodziowego rzeki Wisła 2.Nazwa i kody robót budowlanych wg Wspólnego Słownika Zamówień: Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Gmina Stegna i Ostaszewo pow. nowodworski woj. pomorskie 4.Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk 5.Data opracowania przedmiaru: Nowy Dwór Gdański r.

10 3.2 TABELA PRZEDMIARU ROBÓT Składając ofertę w postępowaniu o zamówienie publiczne prowadzonym w trybie przetargu nieograniczonego na roboty budowlane pn.: Obiekt nr 2: Konserwacja bieżąca wału przeciwpowodziowego rzeki Wisła oświadczam, że do realizacji niniejszego zamówienia będziemy stosować dane zawarte w poniższej tabeli. ELEMENT 1: Lp. Kod pozycji Przedmiaru Symbol eto Nazwa, opis, obliczenia, ilość Jednostka Ilość jednostek ręczne okoszenie skarp i korony wałów przeciwpowodziowych bez wygrabienia porostu. 1 Wycena własna 100% porost gęsty twardy km gmina Ostaszewo km gmina Stegna m² ,00 ELEMENT 2: Lp. Kod pozycji Przedmiaru Symbol eto Nazwa, opis, obliczenia, ilość Jednostka Ilość jednostek ręczne okoszenie skarp i korony wałów przeciwpowodziowych bez wygrabienia porostu. 1 Wycena własna 100% porost gęsty twardy km gmina Ostaszewo km gmina Stegna m² ,00 Nowy Dwór Gdański r. Sporządził: referent ds. eksploatacji Bartosz Śledź

11 3.3. PRZEDMIAR ROBÓT Obiekt nr 2: Konserwacja bieżąca wału przeciwpowodziowego rzeki Wisła ELEMENT 1: Prawy wał przeciwpowodziowy rzeki Wisły 1. Ręczne okoszenie skarp i korony wałów bez wygrabienia wykoszonego porostu. Porost gęsty twardy. ELEMENT 2: Prawy wał przeciwpowodziowy rzeki Wisły 1. Ręczne okoszenie skarp i korony wałów bez wygrabienia wykoszonego porostu. Porost gęsty twardy.

12

13

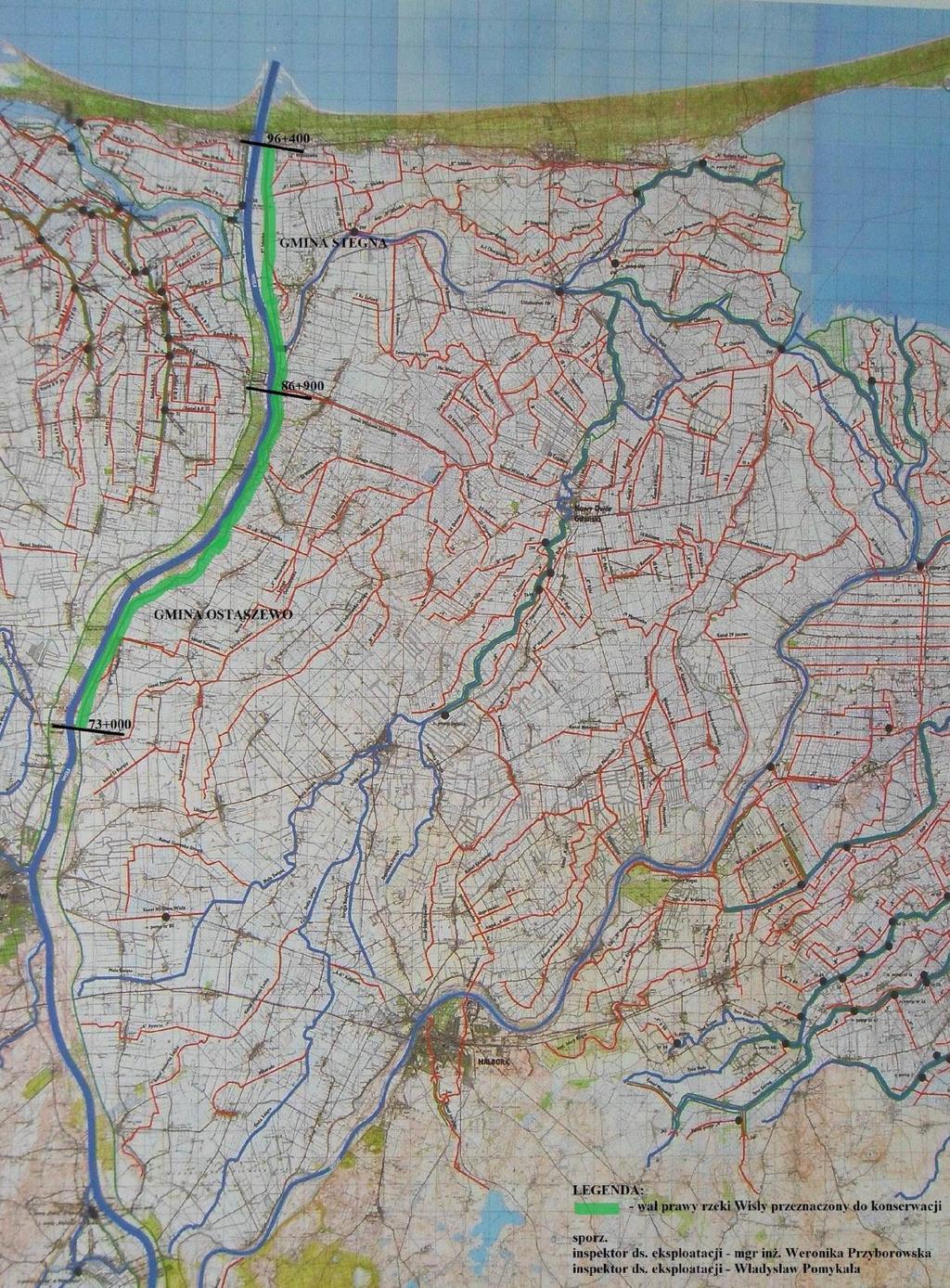

14 3.4 Mapa poglądowa z lokalizacją poszczególnych wałów:
