1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ GDAŃSK Gdańsk, ul. Sucha 12 tel fax DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych urządzeń melioracji wodnych podstawowych OBIEKT: MW.M2-3200/4/3/2016 Konserwacja bieżąca kanałów melioracji wodnych podstawowych polder nr 26 Grabowo, 27 Wróblewo, 39 Suchy Dąb, Kanał Steblewski, Kanał D Suchy Dąb Gmina Suchy Dąb Adres obiektu: gmina: powiat: województwo: Suchy Dąb gdański ziemski pomorskie Nazwa i kod robót budowlanych wg CPV: Roboty z zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk Spis zawartości dokumentacji projektowej: 1. Opis kwalifikacyjny 2. Opis techniczny 3. Zakres rzeczowy robót 4. Przedmiar robót 5. Plan sytuacyjny w skali 1: Sporządził: St. Specjalista ds. eksploatacji inż. Alicja Turulska Sprawdził: Specjalista ds. eksploatacji inż. Michał Burak Gdańsk, dnia r. ZATWIERDZAM do realizacji Kierownik Terenowego Oddziału Gdańsk mgr inż. Janusz Zakrzewski

2 OPIS KWALIFIKACYJNY DOTYCZĄCY KONSERWACJI URZĄDZEŃ MELIORACJI WODNYCH PODSTAWOWYCH - KANAŁÓW Konserwacja bieżąca kanałów melioracji wodnych podstawowych Polder nr 26 Grabowo, 27 Wróblewo, 39 Suchy Dąb, Kanał Steblewski, Kanał D na terenie gminy Suchy Dąb POLDER NR 26 GRABOWO Długość całkowita kanałów 7,5 km Długość kanałów objęta konserwacją 7,5 km Konserwacja bieżąca kanałów - hakowanie Polder nr 26 Grabowo Ogółem M Km 7,5 Zakres robót: 1. I Koszenie skarp kanałów z wygrabieniem m i wywiezieniem porostów w terminie do r. 2. II Koszenie skarp kanałów z wygrabieniem m i wywiezieniem porostów w terminie do r. 3. Usunięcie roślinności korzeniącej się w dnie kanałów m Oczyszczenie przepustów Ø 1,0 Ø 0,80 Ø 0,60 5. Wycięcie krzewów rosnących na skarpie kanałów wraz z mb mb mb ha 0,04 uporządkowanie terenu po wycince 6. Wywóz wydobytej roślinności ze stacji pomp nr 26 m³ 7 7. Uporządkowanie terenu po robotach konserwacyjnych m g 16 POLDER NR 27 WRÓBLEWO Długość całkowita kanałów 5,3 km Długość kanałów objęta konserwacją 5,3 km Konserwacja bieżąca kanałów - hakowanie Polder nr 27 Wróblewo Ogółem M Km 5,3 Zakres robót: 1. I Koszenie skarp kanałów z wygrabieniem m i wywiezieniem porostów w terminie do r. 2. II Koszenie skarp kanałów z wygrabieniem m i wywiezieniem porostów w terminie do r. 3. Usunięcie roślinności korzeniącej się w dnie kanałów m Oczyszczenie przepustów Ø 1,0 mb 10

3 5. Wycięcie krzewów rosnących na skarpie kanałów wraz z ha 0,02 uporządkowanie terenu po wycince 6. Wywóz wydobytej roślinności ze stacji pomp nr 26 m³ 7 7. Uporządkowanie terenu po robotach konserwacyjnych m g 12 POLDER NR 39 SUCHY DĄB Długość całkowita kanałów Długość kanałów objęta konserwacją 22,0 km 22,0 km w tym: Konserwacja bieżąca kanałów - hakowanie Polder nr 39 Suchy Dąb Ogółem M Km 22,0 Zakres robót: 1. I Koszenie skarp kanałów z wygrabieniem m i wywiezieniem porostów w terminie do r. 2. II Koszenie skarp kanałów z wygrabieniem m i wywiezieniem porostów w terminie do r. 3. Usunięcie roślinności korzeniącej się w dnie kanałów m Oczyszczenie przepustów Ø 1,0 Ø 0,80 Ø 0,60 5. Wycięcie krzewów rosnących na skarpie kanałów z mb mb mb ha 0,09 uporządkowaniem terenu 6. Uporządkowanie terenu po robotach konserwacyjnych m-g Wywóz wydobytej roślinności ze stacji pomp nr 39 m3 21 KANAŁ SEBLEWSKI i KANAŁ D SUCHY DĄB Długość całkowita kanałów 10,1 km Długość kanału Steblewskiego 6,7 km Długość kanału D 3,4 km Zakres robót: 1 I Koszenie skarp kanałów z wygrabieniem i wywiezieniem porostów w terminie do r. m II Koszenie skarp kanałów z wygrabieniem i wywiezieniem porostów w terminie do r. m Usunięcie roślinności korzeniącej się w dnie kanału D, Kanału Steblewskiego m Wycinka krzaków ze skarp kanału Steblewskiego i Kanału D, z uporządkowaniem terenu po wycince ha 0,05 4 Oczyszczenie przepustów rurowych o średnicy: 0,6 m 1,0 m mb mb 5 Uporządkowanie terenu po robotach konserwacyjnych m-g 24 31,0 85,0

4 OPIS TECHNICZNY do uproszczonej dokumentacji projektowej na wykonanie robót budowlanych: OBIEKT: RODZAJ ROBÓT: LOKALIZACJA: Polder nr 26, 27, 39, Kanał Steblewski, Kanał D konserwacja bieżąca kanałów - hakowanie gmina Suchy Dąb Zakres niniejszej uproszczonej dokumentacji technicznej obejmuje konserwację bieżącą kanałów na obiekcie: Konserwacja bieżąca kanałów melioracji wodnych podstawowych polder nr 26 Grabowo, 27 Wróblewo, 39 Suchy Dąb, Kanał Steblewski, Kanał D na terenie gminy Suchy Dąb, powiat gdański ziemski, woj. pomorskie. Z uwagi na to, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano zgodnie z 3 i 4 ust.2 rozporządzenia Ministra infrastruktury z dnia 2 września 2004r, w sprawie szczegółowego zakresu i formy dokumentacji projektowej ( Dz. U. Nr 202 z 2004r.poz 2072). Roboty objęte niniejszą dokumentacją planowane są do zrealizowania w wyniku postępowania przeprowadzonego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego. Podstawą do opracowania dokumentacji były pomiary terenowe, bieżące obserwacje terenowe oraz potrzeby wynikające z przeprowadzonych przeglądów urządzeń melioracji wodnych podstawowych w 2015 i 2016 r. Kanały wymagają konserwacji bieżącej polegającej na okoszeniu, usunięciu roślinności korzeniącej się w dnie, oczyszczeniu przepustów, wycięciu krzewów rosnących na skarpie kanałów oraz uporządkowaniu terenu po robotach konserwacyjnych- hakowaniu. Termin realizacji robót konserwacyjnych do r. W tym: I koszenie skarp kanałów do r. II koszenie skarp kanałów do r. Szczegółowy zakres robót jest wymieniony w przedmiarach robót.

5 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO w GDAŃSKU TERENOWY ODDZIAŁ GDAŃSK SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU RZEKI I KANAŁY konserwacja gruntowna i bieżąca Niniejszą specyfikację techniczną opracowano w Terenowym Oddziale Gdańsk Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku. Sporządził : St. Specjalista ds. eksploatacji Anna Krauz Specyfikacja techniczna wykonania i odbioru została sprawdzona i uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno - budowlanymi i jest kompletna z punktu widzenia celu, któremu ma służyć. Sprawdził : St.Specjalista ds. eksploatacji inż. Alicja Turulska Z A T W I E R D Z A M Kierownik Terenowego Oddziału Gdańsk mgr inż. Janusz Zakrzewski Gdańsk, kwiecień 2016 rok

6 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. Warunki ogólne. 2. Szczegółowa specyfikacja techniczna.

7 1. WYMAGANIA OGÓLNE STOSOWANE SKRÓTY: K Roboty konserwacyjne. UDP Uproszczona Dokumentacja Projektowa OST Ogólna Specyfikacja Techniczna. SST Szczegółowa Specyfikacja Techniczna. BIOZ Informacja dotycząca bezpieczeństwa i ochrony zdrowia. BHP Bezpieczeństwo i Higiena Pracy. BN Branżowa Norma. PN Polska Norma.

8 K WYMAGANIA OGÓLNE WSTĘP 1.1 Nazwa zamówienia. Przetarg nieograniczony na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatu gdańskiego grodzkiego i gdańskiego ziemskiego, woj. pomorskie. 1.2 Określenia podstawowe. Użyte w OST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Ciek naturalny rozumie się przez to rzeki, strugi, strumienie oraz inne wody płynące w sposób ciągły lub okresowy, naturalnymi korytami Kanał - rozumie się przez to sztuczne koryta prowadzące wodę w sposób ciągły lub okresowy, o szerokości dna, co najmniej 1,5 m przy ich ujściu lub ujęciu Przepust budowla komunikacyjna w formie zamkniętej konstrukcji, służąca do przepływu wody w ciekach naturalnych i kanałach, pod nasypem korpusu drogowego Stopień redukcyjny budowla inżynieryjna ( zwana również progiem) służąca do zmiany spadku dna cieków naturalnych i kanałów Dziennik Budowy dziennik, wydany przez Zamawiającego w formie uproszczonej, stanowiący urzędowy dokument z zapisem przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonania robót Kierownik budowy osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i występowania w jego imieniu w sprawach realizacji obiektu Inspektor Nadzoru - osoba wyznaczona przez Zamawiającego, upoważniona do nadzorowania robót i występowania w jego imieniu w sprawach realizacji obiektu Niweleta koryta dna wymagana rzędna dna koryta cieku naturalnego i kanału Linia brzegu wyraźna krawędź brzegu cieku naturalnego lub kanału. 2 INFORMACJA O TERENIE BUDOWY.

9 1. Organizacja robót budowlanych Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacje reperów, Dziennik Budowy, oraz 1 egzemplarz uproszczonej dokumentacji projektowej. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Zabezpieczenie terenu budowy do Wykonawcy robót należy właściwe zabezpieczenie i oznakowanie terenu budowy. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia terenu budowy włączony jest w cenę umowną. 2. Zabezpieczenie interesów osób trzecich Wykonawca odpowiada za ochronę ogrodzenia posesji, ogrodzenia gruntów oraz instalacji na powierzchni ziemi i za występujące urządzenia podziemne, takie jak rurociągi, kable itp Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji niezwłocznie powiadomi Zamawiającego Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania powodujące uszkodzenia w/w instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego 3. Ochrona środowiska w czasie wykonania robót. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Będzie miał szczególny wzgląd na zabezpieczenia przed: zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, możliwością powstania pożaru, trwałym zniszczeniem gniazd i lęgowisk ptaków, zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych. 4. Bezpieczeństwo i higiena pracy.

10 Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy, a w szczególności: 4.1 Prace konserwacyjne melioracyjne mogą być wykonywane tylko przez osoby, które są zdrowe (posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych. Przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia koparek, niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów. 4.2 Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym. 4.3 Zabrania się manipulowania przy znalezionych niewypałach, a o ich znalezieniu należy bezzwłocznie zawiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny. 4.4 Zabrania się przeskakiwania przez cieki naturalne i kanały, posługując się sprzętem mierniczym jak łaty, tyczki czy statywy. 4.5 Pracownicy muszą pracować w odpowiednim oddaleniu od siebie ( min. 3,0 m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty) 4.6 W terenach silnie zabagnionych, gdzie istnieje niebezpieczeństwo ugrzęźnięcia, należy zachować szczególną ostrożność. Pracownicy często według potrzeb powinni tyczkami sprawdzać nośność gruntu. 4.7 Pracownicy pracujący w terenie bezwzględnie powinni być wyposażeni w kompletną apteczkę. Wskazane jest wyposażenie w sprawny telefon komórkowy. 4.8 Przy ścinaniu drzew, pilarkę spalinową mogą obsługiwać wyłącznie osoby po odpowiednich przeszkoleniach, posiadający wymagane pisemne zezwolenie. 5. Wymagania dotyczące właściwości stosowanych wyrobów budowlanych. 5.1 Wykonawca zobowiązany jest dostarczyć dowody ( atesty, zaświadczenia) zaświadczające o dopuszczeniu do obrotu i stosowania w budownictwie wyrobów budowlanych oraz urządzeń technicznych. 5.2 Wykonawca odpowiada za uzyskanie pozwoleń od właścicieli i stosownych władz na pozyskanie materiałów z jakichkolwiek miejscowych źródeł, włączając w to źródła wskazane przez zamawiającego. 6. Wymagania dotyczące stosowanego sprzętu. 6.1 Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej.

11 6.2 Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca gwarantuje zachowanie norm ochrony środowiska. 7. Wymagania dotyczące wykonania robót budowlanych. 7.1 Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonania robót zgodnie z przekazaną uproszczoną dokumentacją projektową. 7.2 Wykonawca ponosi całkowitą odpowiedzialność za dokładne wytyczenie i rozmierzenie w terenie robót zgodnie z wymiarami i rzędnymi określonymi w uproszczonej dokumentacji projektowej. 7.3 Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inspektora Nadzoru nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. 8 Wymagania dotyczące obmiaru wykonanych robót. 8.1 Obmiar robót będzie określał faktyczny zakres wykonanych robót zgodnie z uproszczoną dokumentacją projektową i ST, w jednostkach określonych w przedmiarze robót. 8.2 Obmiaru robót dokonuje Wykonawca przy udziale Inspektora Nadzoru którego o zamierzonym fakcie powiadamia z 3 dniowym wyprzedzeniem. 8.3 Wyniki obmiaru odnotowywane są w dzienniku budowy. 8.4 Pomiar długości wykonanych robót polegających na wydobyciu namułu z dna cieku, będzie prowadzona z dokładnością do 1,0 m, zaś grubość warstwy namułu z dokładnością do 1,0 cm. 8.5 Pomiar powierzchni wykonanych robót polegających na wykoszeniu roślinności ze skarp, z dna cieku, hakowaniu roślinności korzeniącej się w dnie, będzie prowadzona z dokładnością do 1,0 m Pomiar objętości ręcznego wykopu wykonanych robót będzie prowadzona z dokładnością do 0,10 m Pomiar objętości mechanicznego wykopu wykonanych robót będzie prowadzona z dokładnością do 1,0 m Pomiar długości wbudowanej kiszki faszynowej będzie prowadzona z dokładnością do 1,0 mb opaski. 8.9 Obmiar wycinki drzew, karczowania pni wykonanych robót będzie prowadzona z dokładnością do 1,0 szt. 9.0 Pomiaru długości wykonanych robót polegających na oczyszczeniu z namułu przepustów rurowych, będzie prowadzona z dokładnością do 1,0 m, zaś grubość warstwy wydobytego namułu z dokładnością do 1,0 cm. Przepisy związane. - Ustawa z dnia 18 lipca 2001 r. Prawo wodne (Dz. U. z 2015 r., poz tekst jednolity) - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2013 r., poz. 1409, ze zmianami) - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, ( Dz.U. Nr 120 z 2003 r.poz.1126 z póź. zm.)

12 PRZEDMIAR ROBÓT OBIEKT: KONSERWACJA BIEŻĄCA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDERY NR 26 Grabowo Kanał A polder 26 Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Razem szer. Powierzchnia mb 2,5 m 2,5 m 5,0 m m mb 2,0 m 2,0 m 4,0 m m2 Razem m2 Usunięcie roślinności korzeniącej się w dnie Odcinek Odległość Szer. Nachylenie Pow. hakowania L p / m / hakowania / m / skarp / m2 / ,50 1:1, ,0 1:1, ,0 1:1, ,50 1:1, Razem Oczyszczenie z roślinności po hakowaniu przepustów rurowych na Kanale A Lp Przepust Lokalizacja Średnica Długość przewodu Stopień zamulenia 1 Rurowy P x1,0 6,0 m 1/3 2 Rurowy P x1,0 10,0 m 1/3 3 Rurowy P x1,0 6,0 m 1/3 4 Rurowy PP ,0 8,0 m 1/3 5 Rurowy P ,0 8,0 m 1/3 6 Rurowy P ,80 6,0 m 1/3 7 Rurowy P ,80 6,0 m 1/3 8 Rurowy PP ,80 6,0 m 1/3 9 Rurowy P ,60 5,0 m 1/3 RAZEM ø 1,0 m ø 0,80 m ø 0,60 m 60,0 m 18,0 m 5,0 m 1/3 1/3 1/3 Wywóz wydobytej roślinności ze stacji pomp nr 26 Grabowo 7 m3 wycinka krzaków m2

13 Kanał B polder 26 Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Razem szer. Powierzchnia mb 2,5 m 2,5 m 5,0 m m2 Razem m2 Usunięcie roślinności korzeniącej się w dnie Odcinek Odległość Lp / m / Szer. hakowania / m / Nachylenie skarp Pow. hakowania / m2 / ,0 1:1, ,5 1:1, ,0 1:1,5 174 Razem Oczyszczenie z roślinności po hakowaniu przepustów rurowych na Kanale B Lp Przepust Lokalizacja Średnica Długość przewodu Stopień zamulenia 1 Rurowy P ,80 6,0 1/3 2 Rurowy P ,80 5,0 1/3 3 Rurowy P ,80 5,0 1/3 4 Rurowy P ,80 5,0 1/3 5 Rurowy P ,80 5,0 1/3 6 Rurowy P ,80 5,0 1/3 7 Rurowy P ,80 5,0 1/3 8 Rurowy P ,80 4,0 1/3 9 Rurowy P ,60 5,0 1/3 10 Rurowy P ,80 5,0 1/3 RAZEM ø 0,80 m ø 0,60 m 45,0 m 5,0 m 1/3 1/3 Wycinka krzaków rosnących na skarpach kanału m2 Kanał C polder 26 Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Razem szer. Powierzchnia mb 2,0 m 2,0 m 4,0 m m2 Razem m2 Usunięcie roślinności korzeniącej się w dnie Odcinek Odległość Lp / m / Szer. hakowania / m / Nachylenie skarp Pow. hakowania / m2 / ,0 1:1, ,5 1:1, Razem

14 Oczyszczenie z roślinności po hakowaniu przepustów rurowych na Kanale C Lp Przepust Lokalizacja Średnica Długość przewodu Stopień zamulenia 1 Rurowy P ,80 5,0 1/3 2 Rurowy P ,80 6,0 1/3 3 Rurowy P ,80 6,0 1/3 4 Rurowy P ,80 5,0 1/3 5 Rurowy P ,80 5,0 1/3 6 Rurowy P ,60 5,0 1/3 RAZEM ø 0,80 m ø 0,60 m 27,0 m 5,0 m 1/3 1/3 Wycinka krzaków rosnących na skarpach kanału m2 Uporządkowanie terenu po robotach konserwacyjnych wzdłuż górnych krawędzi skarp kanałów A, B, C na polderze nr m g PRZEDMIAR ROBÓT KONSERWACJA BIEŻĄCA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDERY 27 Wróblewo Kanał A polder 27 Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Razem szer. Powierzchnia mb 3,0 m 3,0 m 6,0 m m mb 2,0 m 2,0 m 4,0 m m2 Razem mb m2 Mechaniczne hakowanie dna Odcinek Lp Odległość / m / Szer. hakowania / m / Nachylenie skarp Pow. hakowania / m2 / ,50 1:1, ,00 1:1, ,50 1:1, ,00 1:1, ,50 1:1,5 450 Razem

15 Oczyszczenie z roślinności po hakowaniu przepustów rurowych na Kanale A Lp Przepust Lokalizacja Średnica Długość przewodu Stopień zamulenia 1 Rurowy P ,0 10 m 1/3 Wywóz wydobytej roślinności ze stacji pomp nr 27 Wróblewo 7 m3 Wycinka krzaków ze skarp kanału A 200 m2 Uporządkowanie terenu po robotach konserwacyjnych wzdłuż górnej krawędzi skarpy kanału A na polderze nr m g PRZEDMIAR ROBÓT KONSERWACJA BIEŻĄCA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH polder 39 Suchy Dąb Kanał A p.39 Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Szer. dna Razem szer. Powierzchnia mb 3,5 m 3,5 m 7,0 m m mb 2,0 m 2,0 m 4,0 m m mb 3,0 m 3,0 m 0,6 m 6,6 m m2 Razem 5800 mb m2 Usuwanie roślinności korzeniącej się w dnie kanału A Odcinek Odległość Szer. Nachylenie Powierzchnia Lp hakowania skarp hakowania / m / / m2 / / m / ,0 1:1, ,5 1:1, ,0 1:1, Razem Oczyszczenie przepustów rurowych na Kanale A L p Przepust Lokalizacja Średnica Długość przewodu Stopień zamulenia 1 Przepust bet. 1PP Ostrowik ,0 10 m 1/3 2 Przepust bet. 2PP ,0 10 m 1/3 3 Przepust bet. 3PP ,0 10 m 1/3 4 Przepust bet. P- 7 Krzywe Koło RAZEM Wycinka krzaków ze skarp kanału m ,8 6 m 1/3 ø 1,0 m ø 0,80 m 30,0 m 6,0 m 1/3 ½

16 Kanał C p.39 Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Razem szer. Powierzchnia mb 4,0 m 4,5 m 8,5 m m m 2,5 m 2,5 m 5,0 m m2 Razem mb m2 Usuwanie roślinności korzeniącej się w dnie Kanału C Odcinek Odległość Szer. Nachyle Pow. hakowania L / m / hakowania nie skarp / m2 / p / m / ,0 1:1, ,5 1:1, ,5 1:1, ,0 1:1,5 460 Razem Oczyszczenie z namułów przepustów rurowych na Kanale C Lp Przepust Lokalizacja Średnica Długość Przewodu Stopień zamulenia 1 Rurowy x ø 0,80 18,0 m 1/3 2 Rurowy x ø 0,60 18,0 m 1/3 3 Rurowy ø 1,0 7,0 m 1/3 4 Rurowy ø 1,0 7,0 m 1/3 5 Rurowy ø 1,0 8,0 m 1/3 6 Rurowy ø 1,0 12,0 m 1/3 7 Rurowy ø 0,60 12,0 m 1/3 8 Rurowy ø 0,60 10,0 m 1/3 9 Rurowy ø 0,60 10,0 m 1/3 10 Rurowy ø 0,60 10,0 m 1/3 11 Rurowy ø 0,60 10,0 m 1/3 12 Rurowy ,50 5,0 m 1/3 RAZEM ø 1,0 m ø 0,80 m ø 0,60 m 34,0 m 36,0 m 93,0 m 1/3 1/3 1/3 Wycinka krzaków ze skarp kanału m2

17 Kanał Kozi Rów p. 39 Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Razem szer. Powierzchnia mb 3,0 m 3,0 m 6,0 m m mb 2,5 m 2,5 m 5,0 m m mb 2,0 m 2,0 m 4,0 m m mb 1,5 m 1,5 m 3,0 m m mb m2 Usunięcie roślinności korzeniącej się w dnie kanału Kozi Rów Odcinek Odległość / m / Szer. hakowania / m / Nachylenie skarp Powierzchnia hakowania / m2 / ,00 1:1, ,00 1:1, ,00 1:1, ,50 1:1, ,00 1:1, ,50 1:1, ,00 1:1, Oczyszczenie z namułów przepustów rurowych na kanale Kozi Rów Lp Przepust Lokalizacja Średnica Długość przewodu Stopień zamulenia 1 Rurowy x ø 1,0 m 12,0 m 1/3 2 Rurowy ø 1,0 m 20,0 m 1/3 3 Rurowy ø 0,80 m 5,0 m ½ 4 Rurowy ø 0,80 m 4,0 m ½ 5 Rurowy ø 0,80 m 12,0 m ½ 6 Rurowy ø 0,80 m 6,0 m ½ 7 Rurowy ø 0,80 m 6,0 m ½ 8 Rurowy ø 0,60 m 7,0 m ½ 9 Rurowy ø 0,60 m 7,0 m ½ RAZEM ø 1,0 m ø 0,80 m ø 0,60 m 44,0 m 33,0 m 14,0 m Wycinka krzaków ze skarp kanału m2 Wywóz wydobytej roślinności ze stacji pomp nr 39 Suchy Dąb 21 m3 Uporządkowanie terenu po robotach konserwacyjnych wzdłuż górnych krawędzi skarp kanałów A, C, Kozi Rów - 40 m g

18 PRZEDMIAR ROBÓT KONSERWACJA BIEŻĄCA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH KANAŁ STEBLEWSKI Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Razem szer. Powierzchnia mb 3,0 m 3,0 m 6,0 m m mb 2,5 m 2,5 m 5,0 m m m 2,0 m 2,0 m 4,0 m m mb m2 Usunięcie roślinności korzeniącej się w dnie Kanału Steblewskiego Lp Odcinek Odległość Szer. dna Nachylenie Powierzchnia skarp hakowania / m / / m / / m2 / ,5 1:1, ,3 1:1, ,0 1:1, Oczyszczenie z namułów przepustów rurowych na Kanale Steblewskim Lp Przepust Lokalizacja Średnica Długość przewodu Stopień zamulenia 1 Rurowy ø 1,0 m 7,0 m 1/3 2 Rurowy ø 1,0 m 7,0 m 1/3 3 Rurowy ø 1,0 m 8,0 m 1/3 4 Rurowy ø 1,0 m 10,0 m 1/3 5 Rurowy ø 1,0 m 8,0 m 1/3 6 Rurowy ø 1,0 m 12,0 m 1/3 7 Rurowy ø 1,0 m 6,0 m 1/3 8 Rurowy ø 1,0 m 6,0 m 1/3 RAZEM ø 1,0 m 64,0 m 1/3 Wycinka krzaków ze skarp kanału - 0,03 ha Uporządkowanie terenu po robotach konserwacyjnych wzdłuż górnej krawędzi skarp kanału Steblewskiego - 16 m g

19 PRZEDMIAR ROBÓT KONSERWACJA BIEŻĄCA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH KANAŁ D Okoszenie skarp Długość odcinka Szer. skarpy prawej Szer. skarpy lewej Razem szer. Powierzchnia mb 4,5 m 3,5 m 8,0 m m mb 2,0 m 2,0 m 4,0 m m2 Razem m2 Usunięcie roślinności korzeniącej się w dnie Kanału D Lp Odcinek Odległość Szer. Nachylenie Powierzchnia dna skarp hakowania / m / / m / /m2/ ,50 1:1, ,50 1:1, ,00 1:1, ,00 1:1, Razem Oczyszczenie z namułów przepustów rurowych na Kanale D Lp Przepust Lokalizacja Średnica Długość przewodu Stopień zamulenia 1 Rurowy 3PP ,00 11,0 m 1/3 2 Rurowy 4PP ,00 10,0 m 1/3 Razem 21,0 m 1/3 3 Rurowy 5P ,60 11,0 m 1/3 4 Rurowy 5PP ,60 10,0 m 1/3 5 Rurowy 6P ,60 10,0 m 1/3 Razem 31,0 m 1/3 Wycinka krzaków ze skarp kanału - 0,02 ha Uporządkowanie terenu po robotach konserwacyjnych wzdłuż górnej krawędzi skarp kanału D - 8 m g

20 KARTA TYTUŁOWA PRZEDMIARU ROBÓT 1. Nazwa robót wg Zamawiającego ; Konserwacja bieżąca kanałów melioracji wodnych podstawowych poldery nr 26 Grabowo, 27 Wróblewo, 39 Suchy Dąb, Kanał Steblewski, Kanał D 2. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu; miejscowości: Grabiny Zameczek, Wróblewo, Krzywe Koło, Ostrowite gmina: Suchy Dąb powiat: Gdańsk ziemski województwo pomorskie 4. Nazwa i adres Zamawiającego Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk 5. Data opracowania przedmiaru; r. Sporządził: St. Specjalista ds. eksploatacji inż. Alicja Turulska Sprawdził: Specjalista ds. eksploatacji inż. Michał Burak

21 SPIS DZIAŁÓW PRZEDMIARU Dział 1 Roboty w zakresie ochrony przeciwpowodziowej Poldery nr 26, 27, 39 Kanał Steblewski, Kanał D - konserwacja bieżąca

22 TABELA PRZEDMIARU NA ROBOTY KONSERWACYJNE OBIEKT - KONSERWACJA BIEŻĄCA KANAŁÓW MELIORACJI WODNYCH PODSTAWOWYCH POLDER NR 26 GRABOWO, 27 WRÓBLEWO, 39 SUCHY DĄB, KANAŁ STEBLEWSKI, KANAŁ D Gminy: Suchy Dąb Powiat: Gdańsk ziemski KOD OPIS JEDN. ILOŚĆ JEDNOSTEK wg CPV Dział 1. Roboty w zakresie ochrony przeciwpowodziowej (kod CPV) Konserwacja bieżąca kanałów I Koszenie porostów, niezależnie od gęstości porostu wraz z wygrabieniem i wywiezieniem do r. m Wykoszenie porostów, niezależnie od gęstości porostu wraz z wygrabieniem i wywiezieniem do r. m Usunięcie roślinności korzeniącej się w dnie kanałów m Oczyszczenie przepustów bez względu na zamulenie średnica Ø 0,6 m mb 153 Oczyszczenie przepustów bez względu na zamulenie średnica Ø 0,8 m mb 165 Oczyszczenie przepustów bez względu na zamulenie średnica Ø 1,0 m mb 263 Wycięcie krzewów rosnących na skarpie kanałów wraz z oczyszczeniem terenu po wycince ha 0,20 Uporządkowanie terenu z pozostałości po robotach konserwacyjnych m-g 92 Wywóz wydobytej roślinności ze stacji pomp nr 26, 27, 39 na wysypisko m3 35

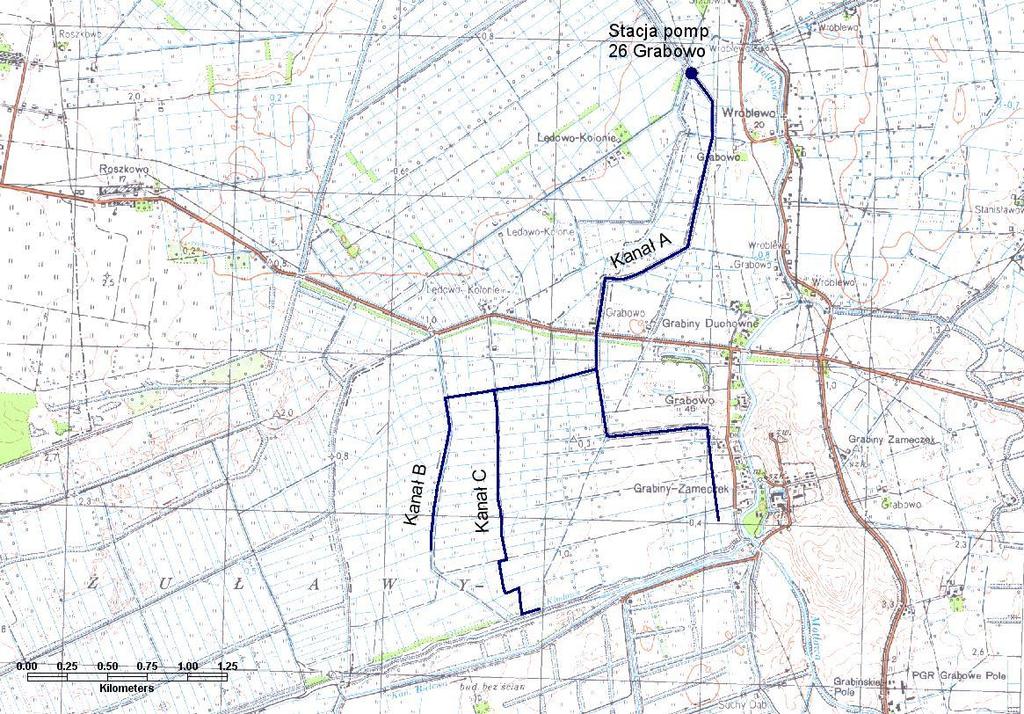

23 Polder nr 26 Grabowo

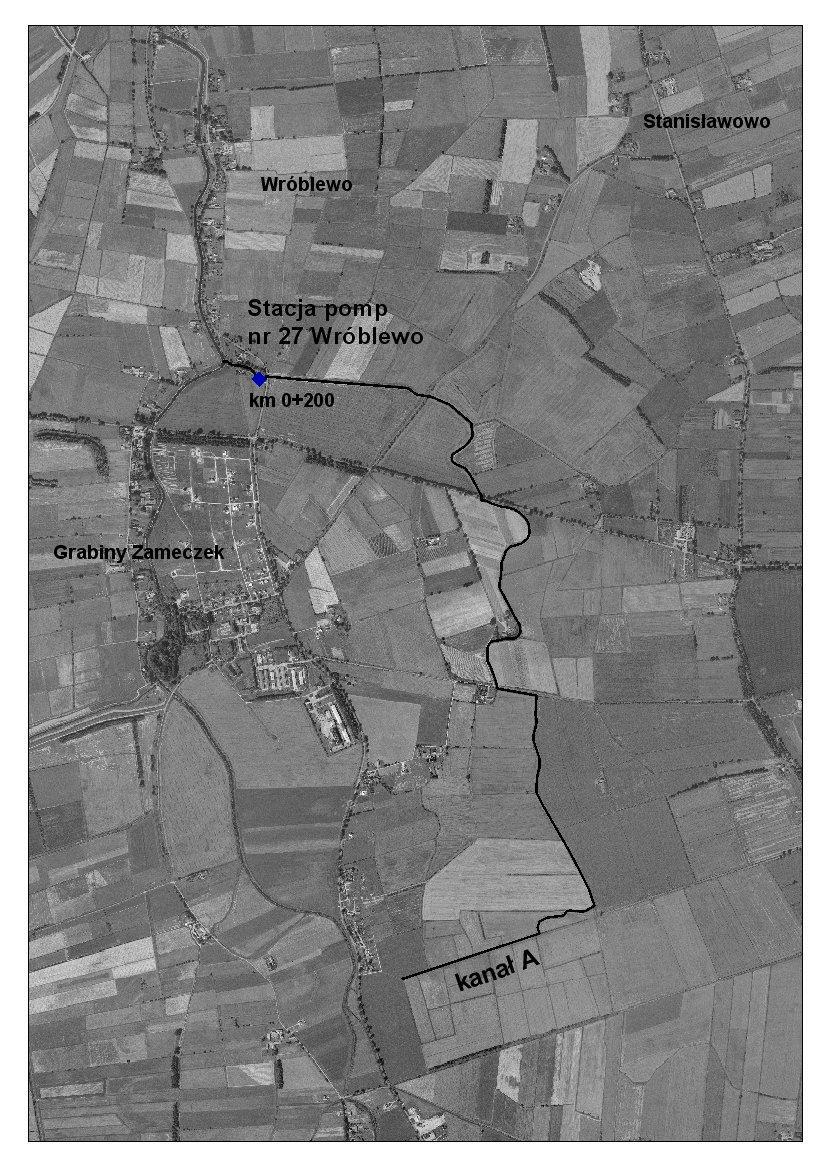

24 Polder nr 27 Wróblewo

25

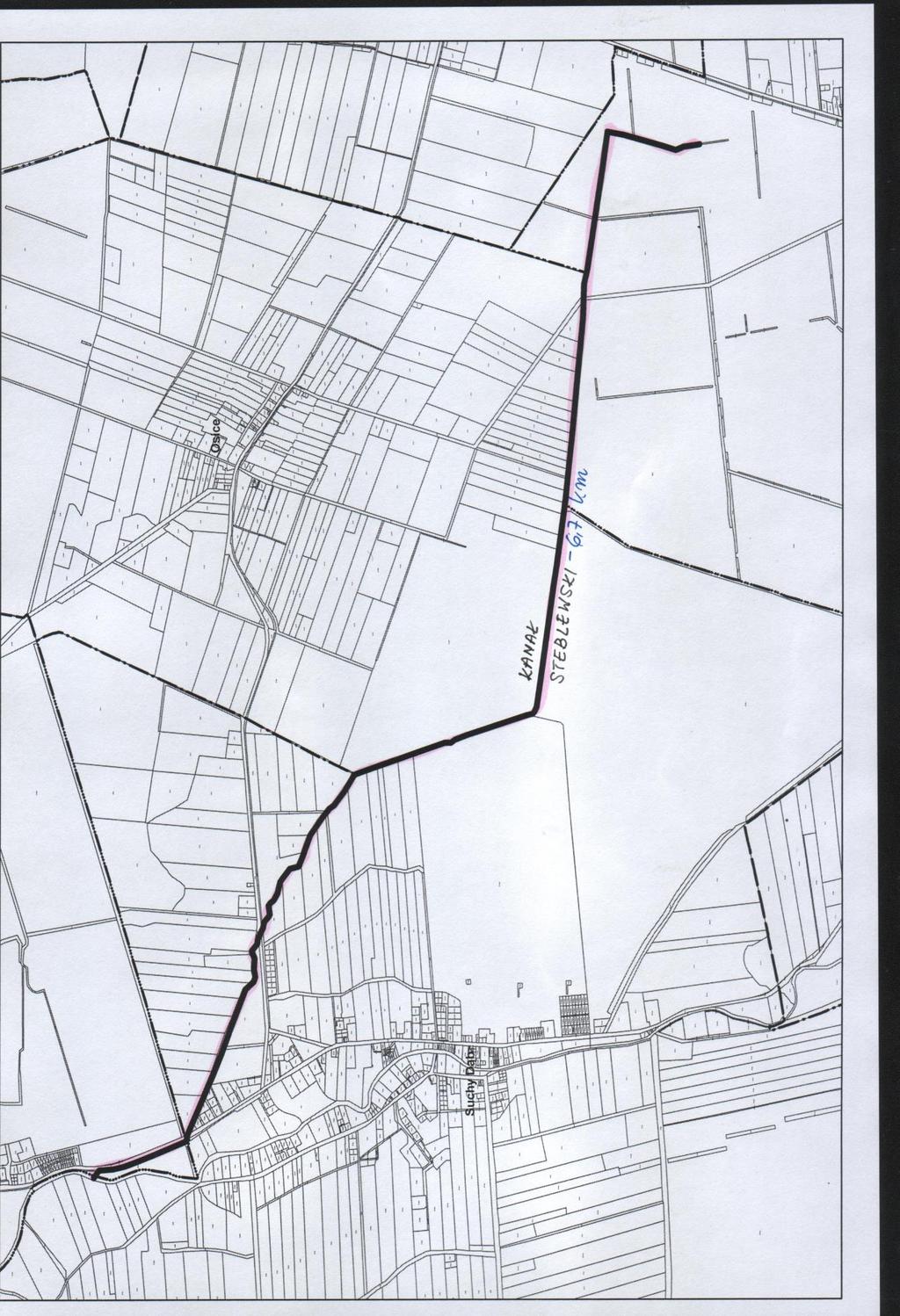

26

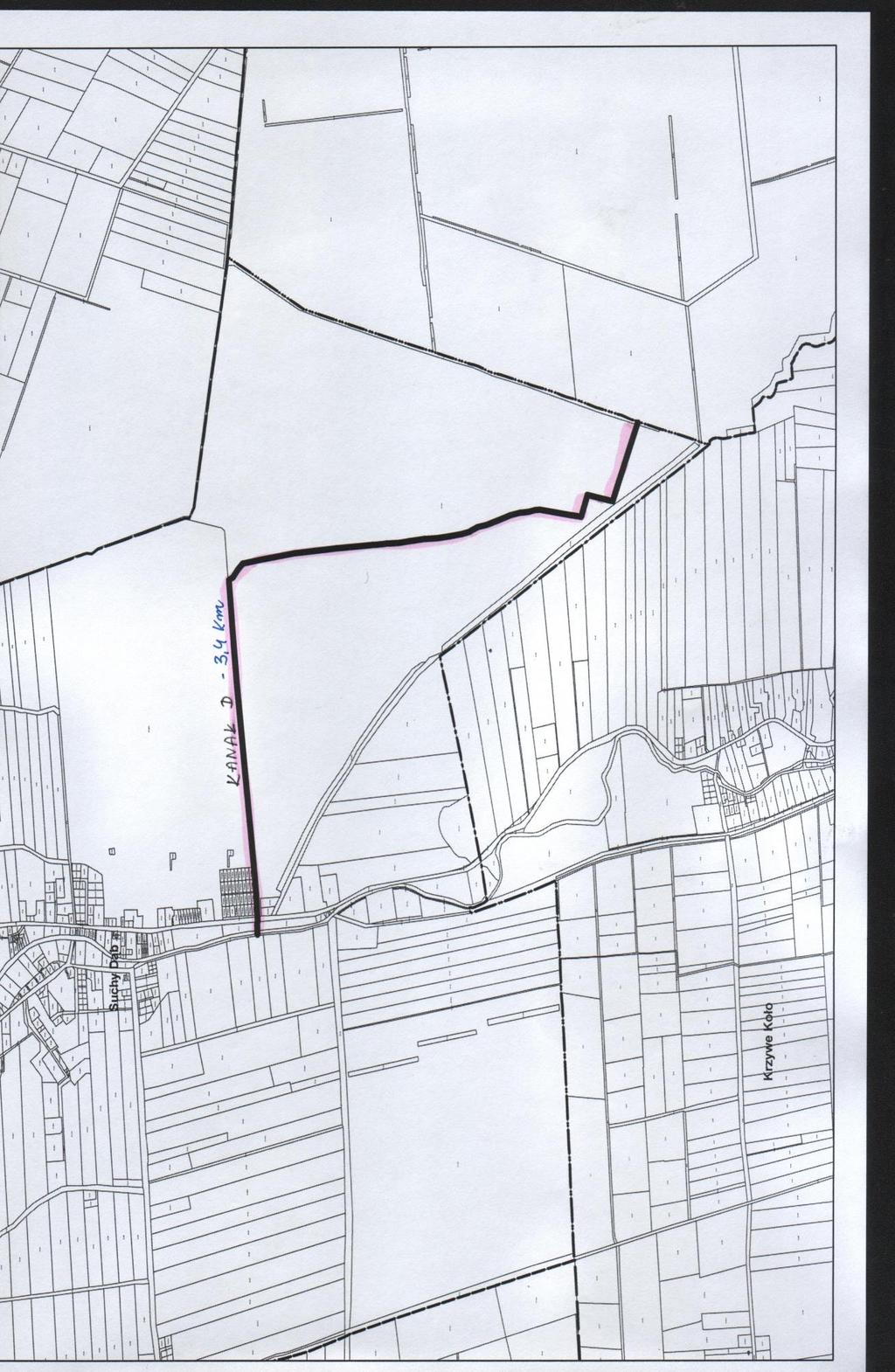

27
