1 . pieczęć podłużna TOM III II SIWZ MW.M7-3200/2/2/2016 DOKUMENTACJA PROJEKTOWA Na wykonanie robót budowlanych urządzeń melioracji wodnych podstawowych Obiekt nr 2: Konserwacja bieżąca wałów przeciwpowodziowych na gminie Miłoradz i Lichnowy, pow. malborski, woj. pomorskie. TERENOWY ODDZIAŁ NOWY DWÓR GDAŃSKI r.

2 . pieczęć podłużna TOM III II SIWZ MW.M7-3200/2/2/2016 DOKUMENTACJA PROJEKTOWA na wykonanie robót budowlanych urządzeń melioracji wodnych podstawowych Obiekt nr 2: Konserwacja bieżąca wałów przeciwpowodziowych na gminie Miłoradz i Lichnowy, pow. malborski, woj. pomorskie. Roboty w zakresie ochrony przeciwpowodziowej Niniejszą dokumentację projektową opracowano w Terenowym Oddziale w Nowym Dworze Gdańskim Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku. Sporządził: St. inspektor ds. eksploatacji Krystyna Gajdiss Dokumentacja projektowa została sprawdzona i uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu, któremu ma służyć. Zatwierdzam : Sprawdzono : Kierownik Terenowego Oddziału w Nowym Dworze Gdańskim Sławomir Szymański specjalista ds. eksploatacji Gabriel Ewiak TERENOWY ODDZIAŁ NOWY DWÓR GDAŃSKI r.

3 ZAWARTOŚĆ DOKUMENTACJI I. DOKUMENTACJA TECHNICZNA 1.1. Strona tytułowa 1.2. Strona tytułowa z podpisami 1.3. Opis techniczny II. SPECYFIKACJA TECHNICZNA 2.1.Strona tytułowa 2.2. Ogólna specyfikacja techniczna wymagania ogólne III. PRZEDMIAR ROBÓT 3.1. Strona tytułowa 3.2.Tabela przedmiaru robót 3.3.Przedmiar robót 3.4. Mapa poglądowa z lokalizacją urządzeń melioracyjnych przeznaczonych do wykonania robót konserwacyjnych

4 1.3. OPIS TECHNICZNY do dokumentacji projektowej na wykonanie robót budowlanych na obiekcie nr 2: Konserwacja bieżąca wałów przeciwpowodziowych na gminie Miłoradz i Lichnowy, pow. malborski, woj. pomorskie. I WIADOMOŚCI WSTĘPNE Niniejsza dokumentacja została opracowana przez pracowników ZMiUW WP w Gdańsku, Terenowy Oddział w Nowym Dworze Gdańskim w oparciu o: Ustawę z dnia 7 lipca 1994 roku Prawo Budowlane ( Dz. U. Nr 89 z dnia 25 sierpnia 1994 roku z późniejszymi zmianami i Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku ( Dz.U poz.1129 tekst jednolity ) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. Pomiary i obserwacje terenowe. Ustalone potrzeby w zakresie konserwacji śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz urządzeń melioracji wodnych podstawowych dla Gmin Miłoradz, Lichnowy wynikłe w trakcie jesiennego i wiosennego przeglądu urządzeń. II POŁOŻENIE OBIEKTU Obiekt położony jest w województwie pomorskim, powiecie malborskim na gminach Miłoradz i Lichnowy. Cały obiekt znajduje się na terenie Żuław Wielkich. Przeznaczone do okoszenia wały przeciwpowodziowe stanowią osłonę przeciwpowodziową terenów gmin Miłoradz, Lichnowy. Wały przeciwpowodziowe na gminie Miłoradz na odcinku od hm do chronią przed wylewem rzeki Wisły grunty orne, użytki zielone oraz wsie Piekło, Mątowy Małe, Mątowy Wielkie, Bystrze, Kończewice, Stara Wisła. Wały przeciwpowodziowe na gminie Lichnowy na odcinku od do chronią przed wylewem rzeki Wisły grunty rolne, użytki zielone oraz wsie Lisewo, Stara Wisła, Dąbrowa, Boręty. Szczegółową lokalizację poszczególnych urządzeń melioracji wodnych podstawowych przeznaczonych do konserwacji w ramach poniższej dokumentacji, przedstawia mapa poglądowa w skali 1: Dojazd do obiektu stanowi sieć dróg wojewódzkich, powiatowych i gminnych. III STAN ISTNIEJĄCY W chwili obecnej wały przeciwpowodziowe wymagają konserwacji bieżącej, polegającej na dwukrotnym ręcznym okoszeniu skarp i korony wałów rzeki Wisła na gminie Miłoradz i Lichnowy. Szerokość korony wału waha się od 5m do 8m, średnia wysokość 9,00 m. Odcinek wału w km do tj. 16,10 km położony jest na terenie gminy Miłoradz.

5 Odcinek wału w km od do tj. 9,00 km położony jest na terenie gminy Lichnowy. Wały przeciwpowodziowe w powiecie malborskim należą do Żuław Wielkich. W korpusie wału występuje 9 nor wydrążonych przez zwierzęta ( lisy ), które powodują zagrożenie bezpieczeństwa pracy. IV ROZWIĄZANIA PROJEKTU W roku 2016 planuje się wykonanie konserwacji bieżącej dwukrotne okoszenie wałów przeciwpowodziowych w ilości 25,1 km, polegającej na ręcznym okoszeniu skarp i korony wałów, bez wygrabienia wykoszonego porostu. Ze względu na różnorodność materiału użytego do budowy wałów (piasek, torf) oraz różne parametry techniczne, przyjęto ręczną metodę okoszenia porostu na skarpach wałów. Maksymalna wysokość porostu po ręcznym wykoszeniu nie może przekraczać 5cm w dniu kontroli robót. Wyrwy na wale szt. 9, należy zabudować tj. rozkopanie wyrw w skarpie, pionowy przerzut ziemi ze złożeniem po obu stronach wykopu, zasypanie wyrw ziemią z przerzutów i dowiezioną warstwami 20 cm z ręcznym zagęszczeniem i uformowaniem skarpy, wyrównanie skarpy w miejscu ubytku i obsianie mieszanką traw. V KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika budowy oraz nadzorującego z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej ( dla obiektów niewymagających pozwolenia na budowę). Przy robotach zanikowych ( okoszenie) należy zgłaszać do kontroli wykonane odcinki minimum raz w tygodniu. VI ODBIORY ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek Wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru, w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego robót.

6 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W NOWYM DWORZE GDAŃSKIM Nowy Dwór Gdański ul. Podmiejska 3, tel, fax SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU Obiekt nr 2: Konserwacja bieżąca wałów przeciwpowodziowych na gminie Miłoradz i Lichnowy, pow. malborski, woj. pomorskie. Niniejszą specyfikację techniczną opracowano w Terenowym Oddziale w Nowym Dworze Gdańskim Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku. Specyfikacja techniczna wykonania i odbioru została sprawdzona i uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu, któremu ma służyć. Nowy Dwór Gdański r.

7 2.2. Ogólna specyfikacja techniczna wymagania ogólne Nazwa zadania: Obiekt nr 2: Konserwacja bieżąca wałów przeciwpowodziowych na gminie Miłoradz i Lichnowy, pow. malborski, woj. pomorskie. Przedmiot i zakres rzeczowy robót budowlanych Przedmiotem zamówienia jest wykonanie konserwacji bieżącej urządzeń melioracji wodnych podstawowych tj. a/ Pierwszy element - Konserwacja bieżąca - Okoszenie wałów przeciwpowodziowych 25,1 km, - zabudowa wyrw w wale przeciwpowodziowym 9 szt b/ Drugi element Konserwacja bieżąca - Okoszenie wałów przeciwpowodziowych 25,1 km, Termin wykonania: a/ Pierwszy element pierwsze koszenie do r. b/ Drugi element drugie koszenie do r. Zakres rzeczowy robót według załączonego w tabelach przedmiaru robót: a/ Pierwszy element - Okoszenie ,00 m 2 Zabudowa wyrw - 9 szt. b/ Drugi element Okoszenie ,00 m 2 Informacja o terenie budowy. Podczas wykonywania robót na urządzeniach będących przedmiotem zamówienia należy bezwzględnie przestrzegać obowiązujące przepisy bhp i przeciwpożarowe. Z chwilą przejęcia terenu budowy Wykonawca zabezpieczy teren budowy wraz ze znajdującymi się na nim obiektami budowlanymi, urządzeniami technicznymi oraz podlegającymi ochronie elementami środowiska przyrodniczego. Nazwa i kod robót. Roboty w zakresie ochrony przeciwpowodziowej

8 Wymagania dotyczące wykonania robót budowlanych. Na urządzeniach zakwalifikowanych do konserwacji bieżącej przewiduje się wykonać cały zakres robót okoszeniowych przy użyciu kos, wykaszarek ręcznych. Opis działań związanych z kontrolą oraz odbiorem robót. Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika budowy oraz nadzorującego z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla obiektów niewymagających pozwolenia na budowę). Odbiór robót budowlanych. Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy o zakończeniu elementu robót i gotowości przedmiotu umowy do odbioru. Potwierdzenie tego wpisu lub brak ustosunkowania się przez Zamawiającego w terminie 14 dni od daty złożenia pisemnego zawiadomienia oznaczać będzie osiągnięcie gotowości przedmiotu umowy do odbioru w dacie złożenia pisemnego zawiadomienia do Zamawiającego. Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 14 dni od daty zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym Wykonawcę. Z czynności odbiorów będą spisane protokóły zawierające wszelkie ustalenia dokonane w toku odbiorów.

9 3.1. STRONA TYTUŁOWA PRZEDMIARU ROBÓT 1.Nazwa robót wg Zamawiającego: Obiekt nr 2: Konserwacja bieżąca wałów przeciwpowodziowych na gminie Miłoradz i Lichnowy, pow. malborski, woj. pomorskie. 2.Nazwa i kody robót budowlanych wg Wspólnego Słownika Zamówień: Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Gminy Miłoradz, Lichnowy pow. malborski woj. pomorskie 4.Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk 5.Data opracowania przedmiaru: Nowy Dwór Gdański r.

10 3.2. PRZEDMIAR ROBÓT szczegółowy zakres robót Lp. Obiekt nr 2: Konserwacja bieżąca wałów przeciwpowodziowych na gminie Miłoradz i Lichnowy, pow. malborski, woj. pomorskie. PRAWY WAŁ RZEKI WISŁA Ręczne okoszenie skarp i korony wałów bez wygrabienia wykoszonego porostu. Porost gęsty twardy. Lokalizacja przekrojów poprzecznych / hektometry / Pierwszy i drugi element robót Odległość między przekrojami /długość odcinków/ [mb] GMINA MIŁORADZ Łączna szerokość koszenia w przekroju [mb] Średnia szerokość koszenia między przekroja mi [mb] Ogółem powierzchnia koszenia WAŁ RZEKI WISŁY GMINY MIŁORADZ ,00 44,00 44, , ,00 40,00 40, , ,00 47,00 47, , ,00 48,50 48, , ,00 49,00 49, , ,00 47,00 47, , ,00 64,00 64, , ,00 75,00 75, , ,00 51,00 51, , ,00 52,00 52, , ,00 53,50 53, , ,00 53,50 53, , ,00 53,00 53, , ,00 52,50 52, ,00 OGÓŁEM , ,00 OBIEKT X X [m²]

11 Lp. Lokalizacja przekrojów poprzecznych GMINA LICHNOWY / WISŁA / Odległość między przekrojami /długość odcinków/ Łączna szerokość koszenia w przekroju Średnia szerokość koszenia między przekrojami mb Ogółem powierzchnia koszenia / hektometry / mb mb WAŁY RZEKI WISŁY GMINY LICHNOWY 1 Wał P Wał P Wał P Wał P Wał P Wał P Wał P OGÓŁEM OBIEKT X X m² Zabudowa wyrw na prawym wale rzeki Wisła Pierwszy element robót Nazwa, opis, Zabudowa wyrw na prawym wale rzeki Wisła szt.9 km ,68+800, ,69+500, , , , rozkopanie wyrw w skarpie, pionowy przerzut ziemi ze złożeniem po obu stronach wykopu. 9x3,5m 3 =31,50m 3 - transport ziemi na odległość do 20 km 9x3,8m 3 =34,20m 3 - zasypanie wyrw ziemią z przerzutów i dowiezioną warstwami 20 cm z ręcznym zagęszczeniem i uformowaniem skarpy 31,50m ,20m 3 = 65,70m 3 - wyrównanie skarpy w miejscu ubytku i obsianie mieszanką traw Jednost ka m 3 m 3 m 3 kg Ilość jednostek 31,50 34,20 65,70 4,00

12 3.3 TABELA PRZEDMIARU ROBÓT Składając ofertę w postępowaniu o zamówienie publiczne prowadzonym w trybie przetargu nieograniczonego na roboty budowlane pn.: Obiekt nr 2: Konserwacja bieżąca wałów przeciwpowodziowych na gminie Miłoradz i Lichnowy, pow. malborski, woj. pomorskie. oświadczam, że do realizacji niniejszego zamówienia będziemy stosować dane zawarte w poniższej tabeli. Lp. Kod pozycji przedmiaru Symbol eto 1 Wycena własna Nazwa, opis, obliczenia, ilość Pierwszy element robót Ręczne wykoszenie porostu ze skarp i korony wałów przeciwpowodziowych, bez wygrabienia wykoszonego porostu. Porost gęsty twardy. Jedno stka m 2 Ilość jednostek ,00 Drugi element robót Ręczne wykoszenie porostu ze skarp i korony wałów przeciwpowodziowych, bez wygrabienia wykoszonego porostu. Porost gęsty twardy. RAZEM m 2 m , ,00

13 Lp. Kod pozycji przedmiaru Nazwa, opis, obliczenia, ilość Jedno stka zabudowa wyrw na prawym wale rzeki Wisła gmina Lichnowy. Pierwszy element robót Zabudowa wyrw na prawym wale rzeki Wisła szt.7 km , , ,69+800, , ,70+900, rozkopanie wyrw w skarpie, pionowy przerzut ziemi ze złożeniem po obu m 3 stronach wykopu. 9x3,5m 3 =31,50 m 3 - transport ziemi na odległość do 20 km m 3 9x3,8m 3 =34,20m 3 - zasypanie wyrw ziemią z przerzutów i m 3 dowiezioną warstwami 20 cm z ręcznym zagęszczeniem i uformowaniem skarpy 31,50m 3 +34,20m 3 = 65,70m 3 - wyrównanie skarpy w miejscu ubytku i kg obsianie mieszanką traw 1 Wycena własna Ilość jednostek 31,50 34,20 65,70 4,00 Nowy Dwór Gdański r. Sporządził: St. inspektor ds. eksploatacji Krystyna Gajdiss

14 3.4 Mapa poglądowa z lokalizacją poszczególnych wałów: GMINA LICHNOWY

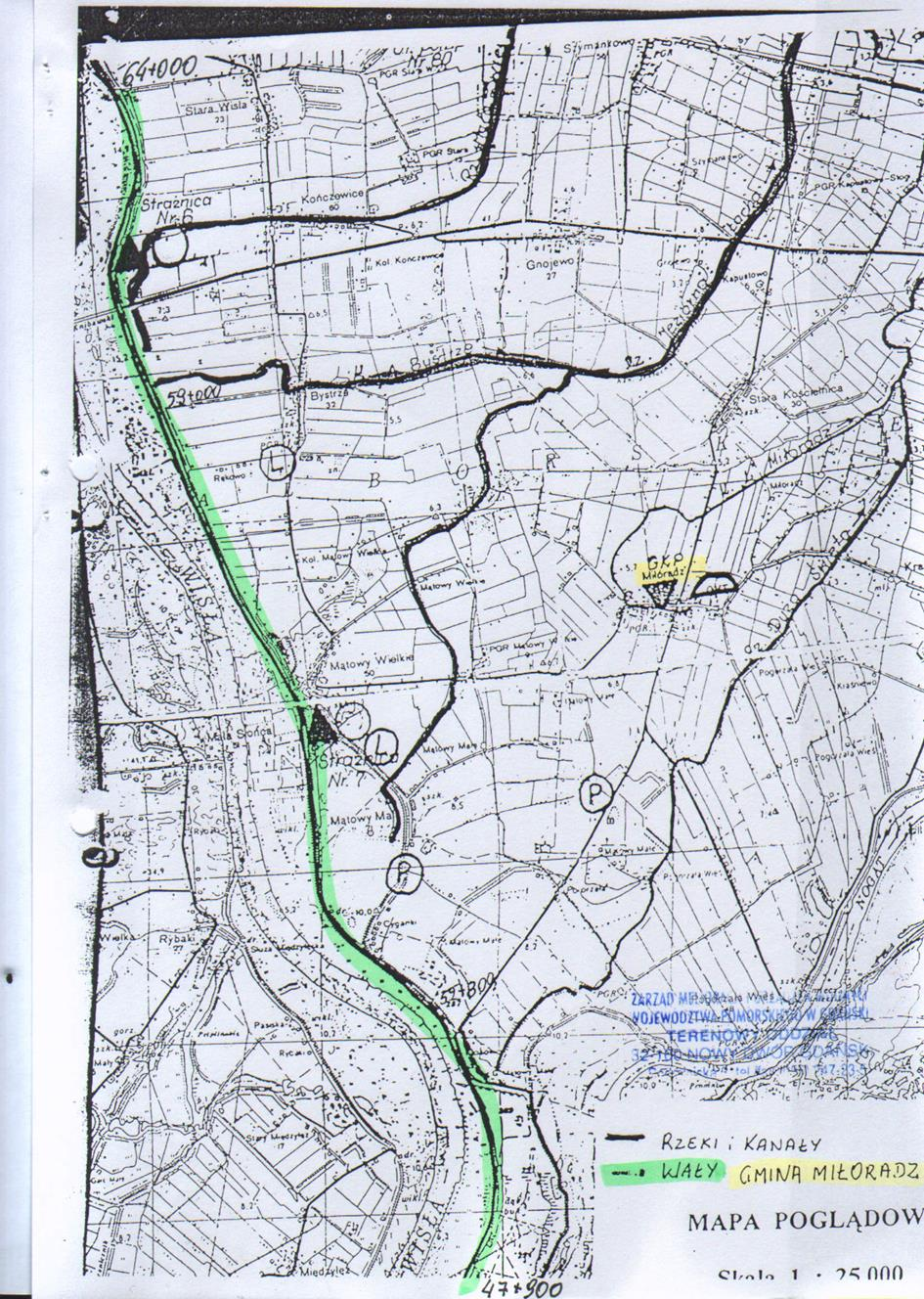

15 GMINA MIŁORADZ
