1 Część nr 14 Obiekt Złotów I Załącznik nr do SIWZ WYTYCZNE WYKONANIA I ODBIORU PRAC UTRZYMANIOWYCH Przedmiotem niniejszych wytycznych jest ustalenie warunków i wymagań dotyczących konserwacji rzek, kanałów i wałów przeciwpowodziowych. Wytyczne zawierają podstawowe ustalenia i kryteria oceny wykonania prac w zakresie konserwacji rzek i kanałów. I. Część ogólna 1. Określenie przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie konserwacji rzek, kanałów i wałów przeciwpowodziowych na terenie działania Wielkopolskiego Zarządu Melioracji i Urządzeń Wodnych w Poznaniu Rejonowego Oddziału w Pile Obiekt Złotów I: Rzeka Glinka ,532 km Rzeka Czarna , , 8,740 km Rzeka Płytnica ,800 km Rzeka Oska , , 4,335 km , Kanał Sypniewski , , 8,660 km Rzeka Młynówka Jastrowiecka ,530 km Razem 43,597 km Celem wykonania konserwacji na ciekach jest ich udrożnienie umożliwiające swobodny przepływ wód. Na wałach konserwacja ma za zadanie utrzymanie roślinności trawiastej w celu wytworzenia darni chroniącej wał przed rozmyciem. Gmina: Okonek, Jastrowie Powiat: Złotowski Województwo: wielkopolskie 1.1. Kod CPV Termin wykonania robót: Rzeka Glinka r r. Rzeka Czarna - po r r. Rzeka Płytnica r r. Rzeka Oska r r. Kanał Sypniewski - po r r. Rzeka Młynówka Jastrowiecka - po r r Zamawiający Wielkopolski Zarząd Melioracji i Urządzeń Wodnych w Poznaniu Rejonowy Oddział w Pile

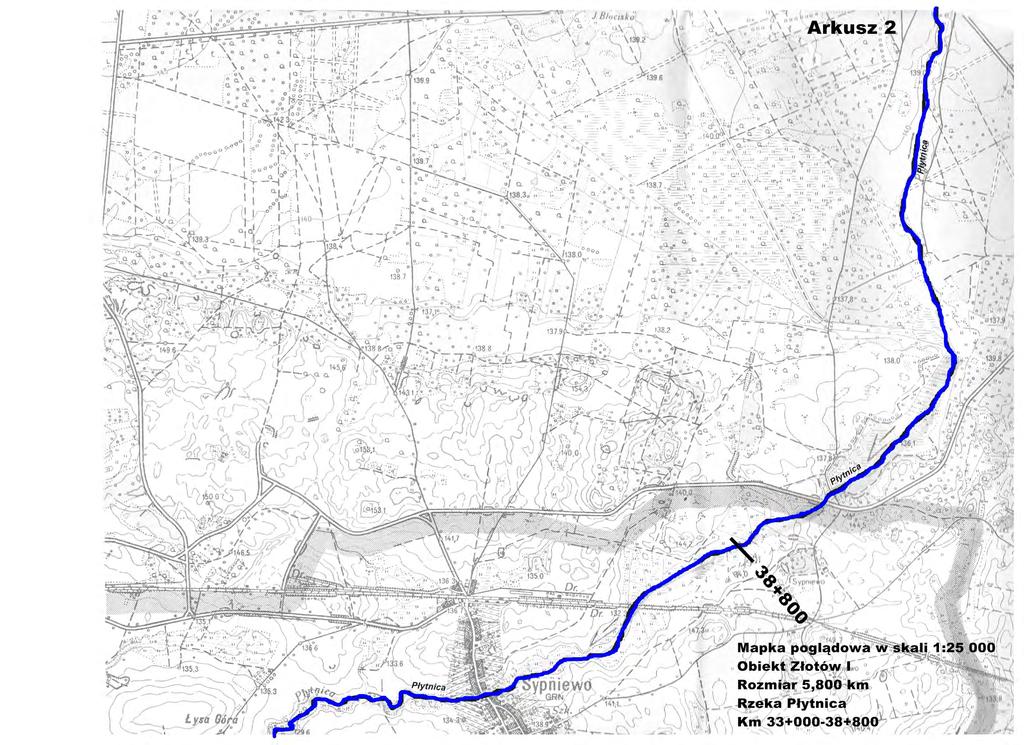

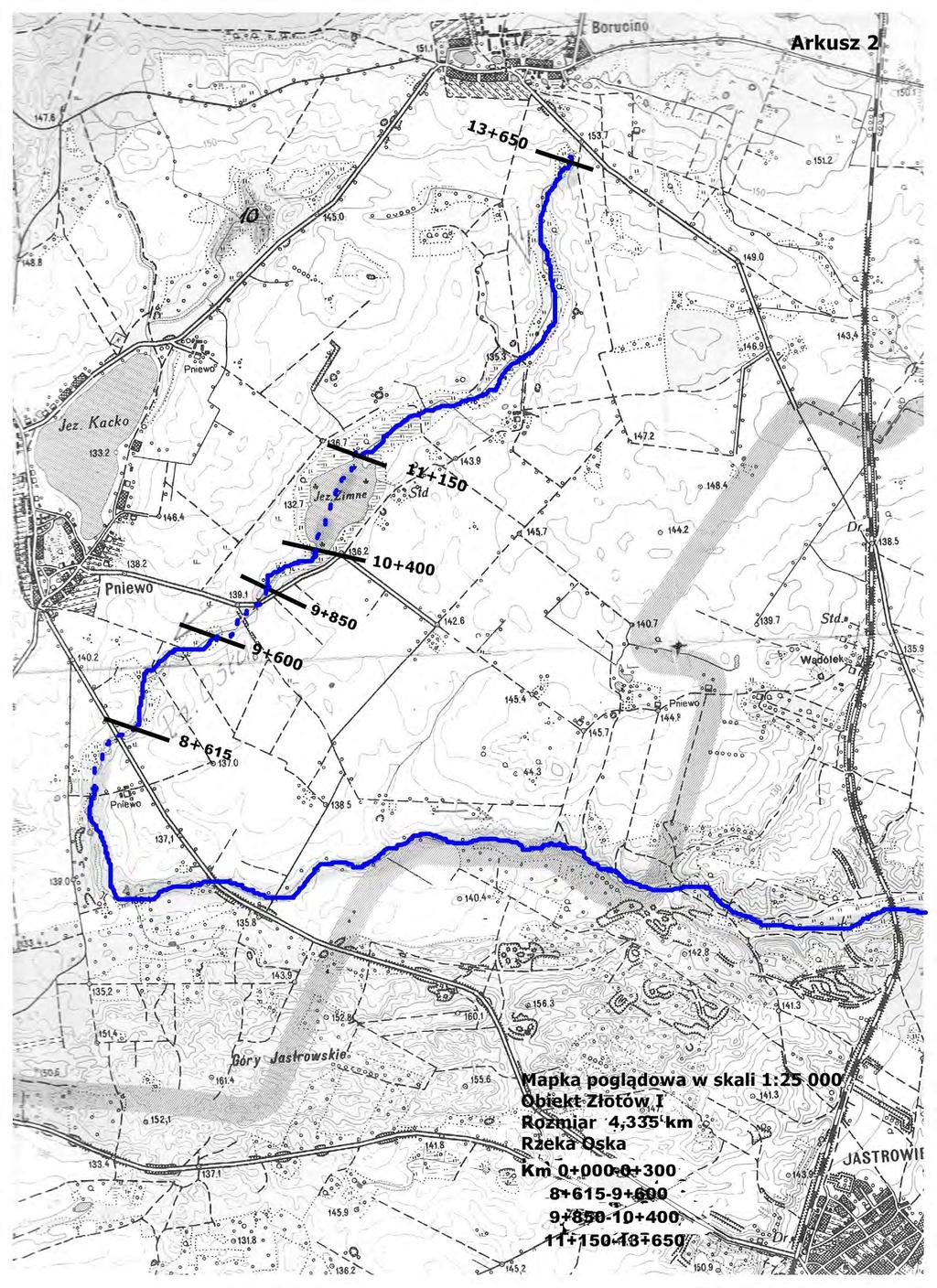

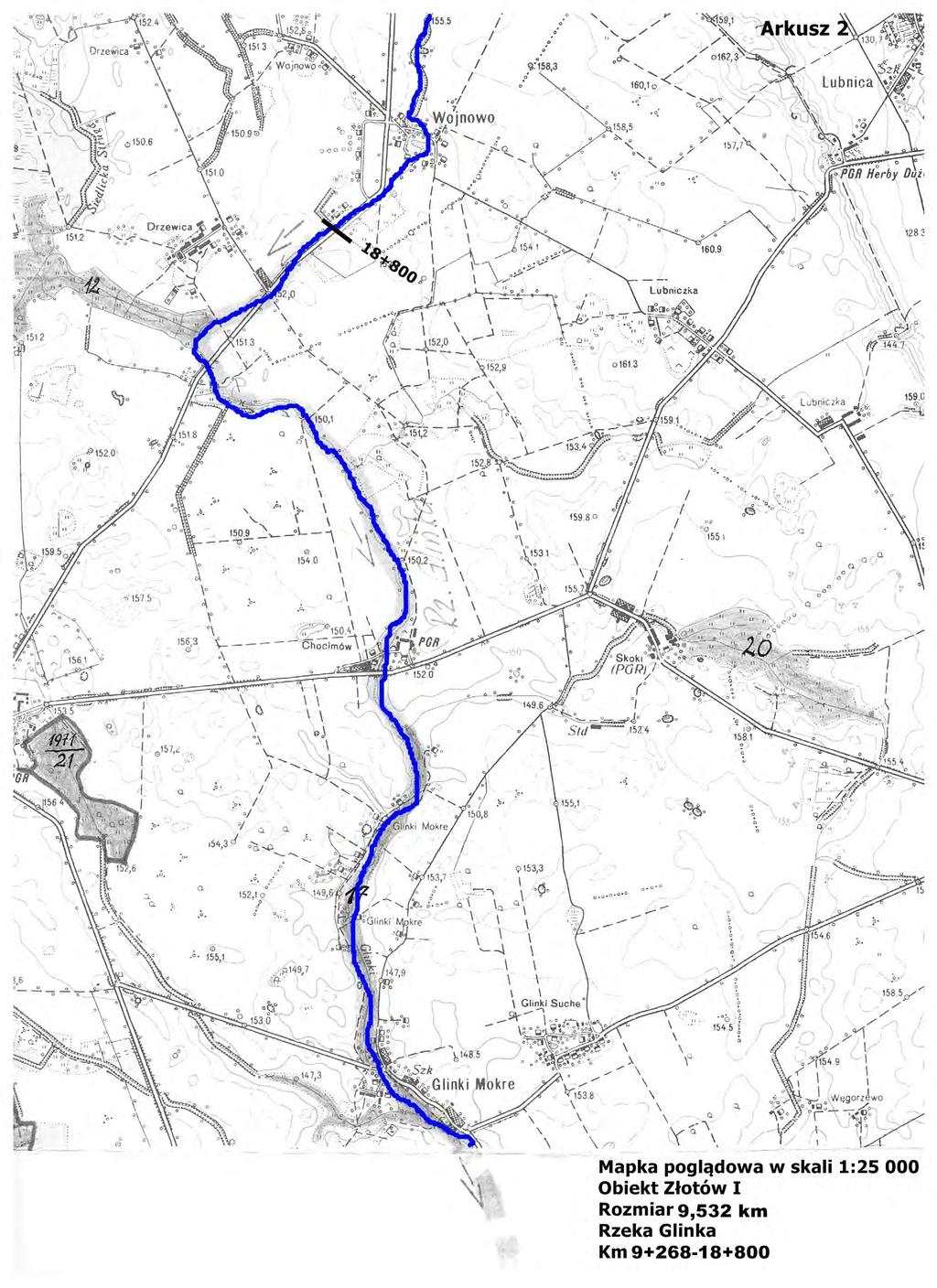

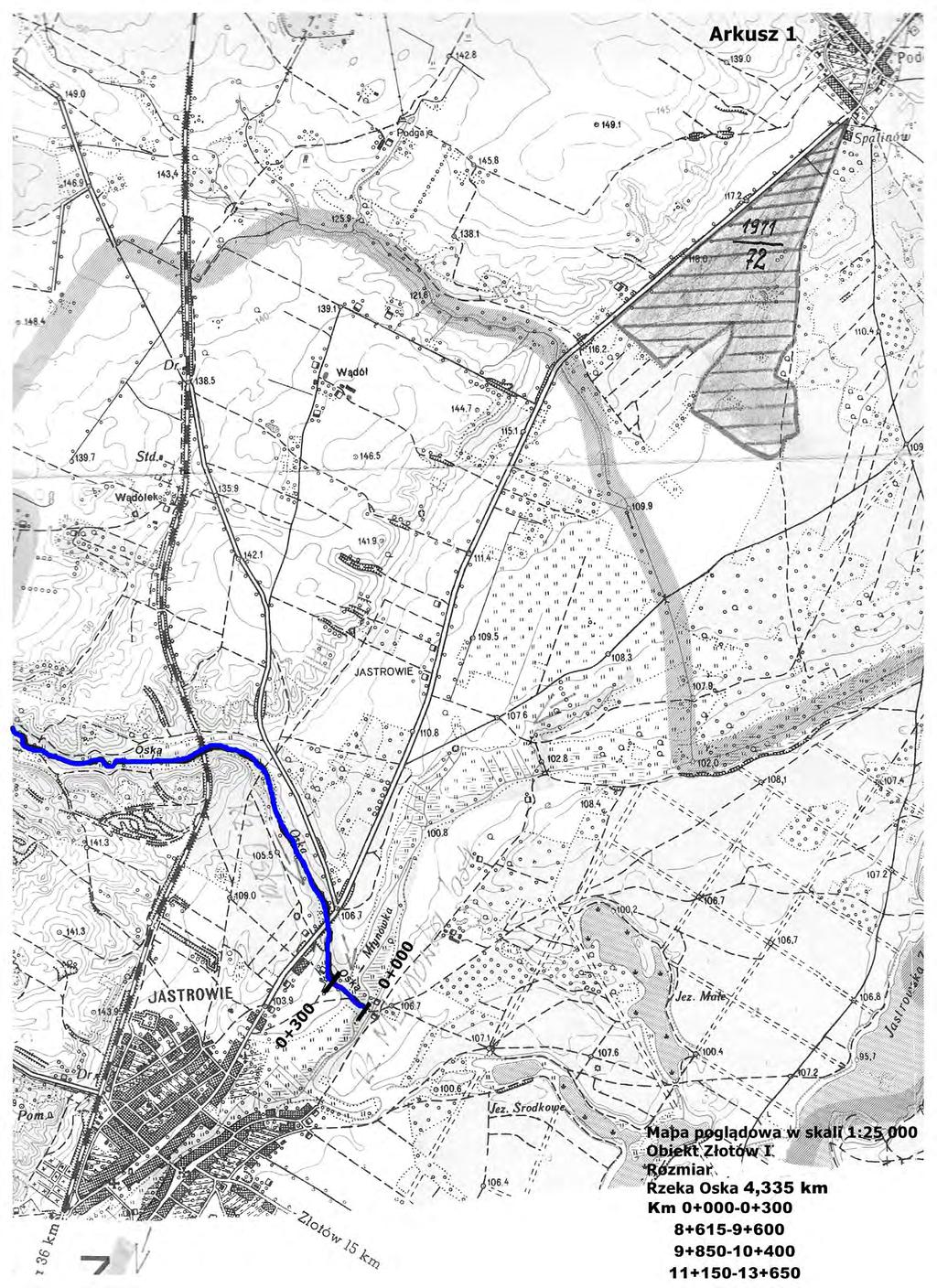

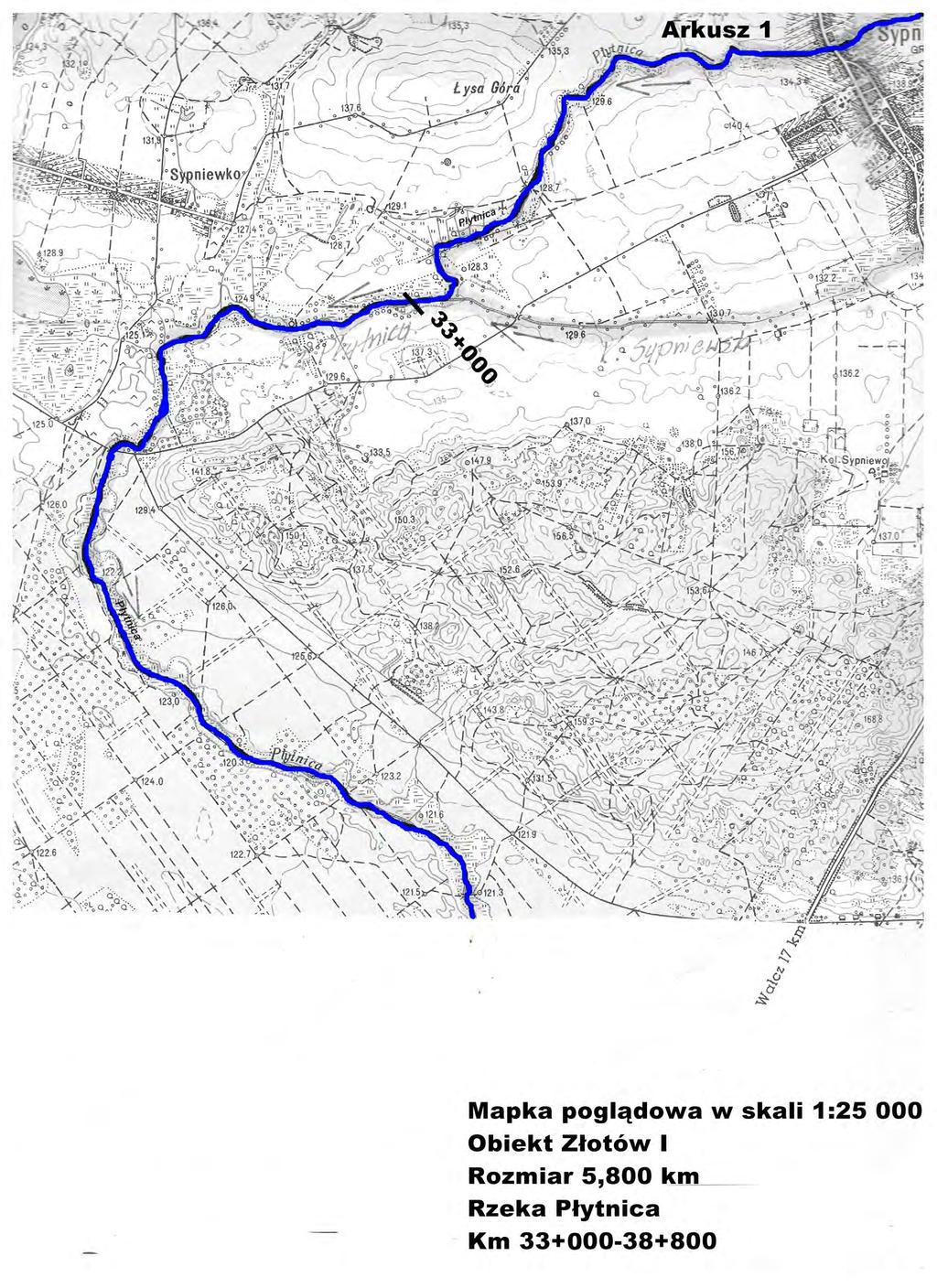

2 2. Charakterystyka przedsięwzięcia. 2.1 Dokumentacja projektowa Mapki poglądowe w skali 1 : z naniesioną lokalizacją robót. Rzeka Glinka Rzeka Czarna Rzeka Płytnica Rzeka Oska Kanał Sypniewski Rzeka Młynówka Jastrowiecka Przedmiar robót z obmiarem. 2.2 Zakres robót Rzeka Glinka Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (szer. 4m2/mb cieku) L=9,532 km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km (szer. 4m2/mb cieku) L=9,532 km Usuwanie namułu z dna cieku przy szerokości dna do 1,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=0,992 km Usuwanie namułu z dna cieku przy szerokości dna do 1,2 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=1,090 km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=1,190 km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=2,960 km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=3,300 km Usuwanie zakrzaczeń oraz zatorów w km L=9,532 km Wywożenie zakrzaczeń oraz gałęzi z usuniętych zatorów, transport na odległość do 2 km z odcinka L=7, Rzeka Czarna Wykoszenie ręcznie porostów gęstych twardych ze skarp przy szerokości skarp 2,0 m dwustronnie w km , L=7,440 km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , L=7,440 km

3 Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 3,50 m w km , L=0,500 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków - szer. dna 3,5 m w km L=4,560 Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m w km L=4,560 Wywożenie gałęzi odpadów komunalnych innych śmieci z ręcznym załadowaniem, transport na odległość do 2 km w km Odmulenie cieków koparko-odmularkami. szerokość dna cieku do 3,20 m, grubość warstwy odmulanej 20 cm w km L=2,380 km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-II w km L=2,380 km Mechaniczne karczowanie pozostałości po pniach drzew - obumarłych i wiatrołomach ze skarpy rzeki o średnicy cm w km , L=2,580 km Wywożenie dłużyc. transport na odległość do 2 km. - Analogia: wywożenie pni po karczowaniu w km , L=2,580 km Oczyszczenie terenu z gałęzi i konarów drzew ze złożeniem w stosy co 50m przy krawędzi rzeki w km , L=2,580 km Skarpowanie lewego brzegu rzeki, wykonywane koparkami 0,40 m3 bez transportu, gr. warstwy zbierania do 20 cm, wysokość skarpy hśr=2,2m, grunt kategorii I-II w km , L=2,580 km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 2,00 m, grubość warstwy odmulanej 30 cm w km: , L=1,300km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-IIw km L=1,300 km Rzeka Płytnica Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem szer.2x2m w km , L=4,554 km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m pasem szer.2x2m w km , L=4,554 km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 2,40 m, grubość warstwy odmulanej 20 cm w km , L=4,554 km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV w w km , L=4,554 km Usuwanie zatorów, przetamowań powstałych na skutek powalonych gałęzi i konarów w km , L=5,800 km Rzeka Oska Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem szerokości 2x2,0m (dwustronnie) w km w km , , , , L=4,335 km

4 Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , , L=4,335 km Odmulenie cieków koparko - odmularkami. szerokość dna cieku do 1,40 m, grubość warstwy odmulanej 20 cm w km , L=0,300km Rozplantowanie urobku po mechanicznym odmuleniu cieków. urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 1,4 m w km , L=0,300km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , , L=1,135 km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , , L=1,600km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=1,300km Oczyszczenie cieku i pobocza z konarów, gałęzi i nieczystości z załadunkiem na środki transportowe i wywozem do 5 km w km , , , , L=4, Kanał Sypniewski Usuwanie zatorów w postaci konarów, gałęzi, przetamowań ze złożeniem w stosy i spaleniem w km , , , L=8,660km Ręczne ścinanie i karczowanie rzadkich zagajników. Wycięcie krzaków rosnących na skarpach oraz podkrzesanie gałęzi drzew rosnących na skarpie i półce ze spaleniem na miejscu w km , , , L=8,660km Wykoszenie ręcznie porostów gęstych twardych ze skarp przy szerokości skarp 2,0 m dwustronnie w km , , , L=8,660km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , L=8,660km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 20 cm w km , L=2,900km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV - warstwy 20 cm w km , L=2,900km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , L=2,000km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 20 cm w km , L=1,440km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV - warstwy 20 cm w km , L=1,440km

5 Odmulenie cieków koparko - odmularkami. szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 20 cm w km , L=1,160km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV - warstwy 20 cm w km , L=1,160km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 0,80 m, grubość warstwy odmulanej 20 cm w km , L=1,160km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV - warstwy 20 cm w km , L=1,160km Rzeka Młynówka Jastrowiecka Wykoszenie ręcznie porostów gęstych twardych ze skarp w km , L=6,530km. licząc 4m2/ 1mb cieku. Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m km , L=6,530km Usuwanie zatorów z gałęzi i obalonych konarów z koryta cieku w km L=6,530 km Wywożenie gałęzi, konarów, nieczystości na wysypisko śmieci - transport na odległość do 2 km. Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 2,0 m, km , L=1,000km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 1,5 m, km , L=1,340km Usuwanie namułu z dna cieku przy szerokości dna do 1,2 m, zamuleniu do 20 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=0,300km Ręczne formowanie nasypów z ziemi leżącej na okładzie - grunt kategorii III, IV (wyprofilowanie skarp rzeki, ścięcie nawisów z wbudowaniem w skarpę 1,4m3/1mb) w km: , L=0,300km Plantowanie skarp, dna rowów przy robotach wodno - inżynieryjnych - grunt kategorii III - analogi: obrobienie na czysto skarp, wygrabienie itp - pasem szer. 2x3,5mx300m km , L=0,300km Opaski podwójne z kiszek faszynowych o średnicy cm w gruntach kat. I, II, wykonanie z brzegu w km , L=0,300km Wykonanie z brzegu pojedyńczych i podwójnych opasek z kiszek faszynowych o średnicy 20 cm. transport technologiczny w km , L=0,300km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 1,5 m, km , L=1,710km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,0 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=2,180km

6 II. Prowadzenie robót 1. Ogólne zasady wykonania robót. Przyjęte w przedmiarze roboty winne być realizowane z zachowaniem następujących wymogów: wszystkie roboty należy wykonywać zgodnie z opisami w przedmiarach i zaleceniami inspektora nadzoru potwierdzonymi wpisem do dziennika budowy. 2. Wymagane kwalifikacje Wykonawcy. Pracownicy Wykonawcy muszą posiadać wszystkie ( jeśli są wymagane prawem ) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 3. Ochrona środowiska. W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. 4. Warunki bezpieczeństwa pracy i ochrony zdrowia. Wykonawca zapewni na swój koszt wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. 5. Wyszczególnienie i opis prac towarzyszących i tymczasowych. Nie przewiduje się prac towarzyszących i tymczasowych. 6. Teren budowy. Wykonawca zobowiązany jest do zapoznania się z warunkami występującymi w terenie 6.1. Charakterystyka terenu budowy. Roboty w zakresie konserwacji rzek, kanałów i wałów przeciwpowodziowych są robotami liniowymi. Wykonawca przemieszcza się wzdłuż konserwowanego obiektu bez potrzeby jego wygrodzenia, konieczności posiadania zaplecza budowy, posiadania projektu organizacji ruchu. Roboty konserwacyjne na ciekach należy bezwzględnie rozpocząć od ujścia umożliwiając swobodny odpływ wody. W czasie trwania robót należy na bieżąco usuwać zbierające się w dnie porosty traw i inne zanieczyszczenia Ochrona własności urządzeń. Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych znajdujących się w obrębie robót konserwacyjnych, takich jak kable, rurociągi etc. Wykonawca przed przystąpieniem do robót zobowiązany jest zapoznać się z terenem szczególnie z oznakowaniem instalacji technicznych występujących w obrębie konserwowanego obiektu Zapewnienie jakości. Wykonawca jest w pełni odpowiedzialny za jakość wykonanych robót. III. Wymagania dotyczące wykonania poszczególnych rodzajów robót. 1. Wykoszenie porostów. Przez wykoszenie porostów ze skarp cieku, korony i skarp wału rozumie się wykoszenie technicznie możliwie najniżej tj. max wysokość pozostawionego porostu 8 cm z usunięciem roślinności skoszonej od stopy skarpy do wysokości koszonego pasa lub do korony skarpy.

7 Przez wykoszenie porostów z dna cieków rozumie się wykoszenie technicznie możliwie najniżej na całej powierzchni dna. Koszenie porostu traw ręczne należy przeprowadzić przy użyciu sprzętu tradycyjnego tj. konwencjonalnej kosy ręcznej lub kosy spalinowej. 2. Wygrabienie wykoszonych porostów. Przez wygrabienie wykoszonych porostów ze skarp i dna cieku po ręcznym wykoszeniu rozumie się wygrabienie skoszonych porostów poza skarpę lub dno i złożenie w pryzmy lub wałek poza krawędzią skarpy. Przy koszeniu wałów skoszony porost wygrabić do podstawy wału. Dopuszcza się mulczowanie (tj. skoszenie i rozdrobnienie). 3. Usuwanie namułu z dna cieku. Przez usuwanie namułu z dna cieku rozumie się ręczne lub mechaniczne za pomocą koparko odmularki lub koparki z osprzętem chwytakowym bez uszkodzenia umocnienia faszynowego wyrzucenie namułu na pobocze lub odłożenie w miejscach uszkodzonych skarp. Namuł w miejscach uszkodzonych skarp ubić i wyrównać. Rozplanowanie namułu warstwą do cm z nadaniem spadku umożliwiającego spływ wód opadowych lub w przypadku wargi wykonanie rowków spływowych co m. Oczyszczenie pasów o szerokości 0,5 m wzdłuż krawędzi cieku. 4. Hakowanie dna. Przez hakowanie dna rozumie się wydobycie z dna cieku porostów roślin korzeniących się wraz z darnią korzeniową. Wydobycie roślin pływających z pozostałej powierzchni lustra wody. Odrzucenie roślinności na brzeg i złożenie w pryzmy lub wałki. IV. Opis działań związanych z kontrolą i odbiorem robót. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót oraz za jakość wykonanych prac. 1. Kontrola wykonania robót. Pod względem zgodności z przedmiarem robót oraz jakości dokonywana będzie przez inspektora nadzoru i potwierdzana wpisami do dziennika budowy. 2. Odbiory częściowe. O gotowości do odbioru częściowego robót Wykonawca powiadomi inspektora nadzoru wpisem do dziennika budowy. Po potwierdzeniu przez inspektora nadzoru wpisem do dziennika budowy osiągnięcia gotowości do odbioru częściowego Wykonawca pisemnie powiadomi Zamawiającego. Przystąpienie do odbioru nastąpi w terminie do 7 dni od daty otrzymania przez Zamawiającego pisemnego zgłoszenia. Odbiór częściowy polega na ocenie ilości i jakości wykonanych robót. Odbioru dokonuje komisja powołana wg zasad jak przy odbiorze końcowym. Z czynności komisyjnego odbioru spisany zostanie protokół odbioru częściowego robót. Przedmiotem odbioru częściowego mogą być poszczególne cieki lub ich części w pełni z wykonanymi robotami na zgłoszonym odcinku. Przy odbiorze całego cieku - przekazanie dziennika budowy. 3. Zasady odbioru końcowego. Odbiór końcowy polega na ostatecznej ocenie rzeczywistego wykonania zakresu robót przewidzianego umową w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót i gotowość do odbioru końcowego Wykonawca zgłasza stosownym

8 wpisem do dziennika budowy. Po pisemnym potwierdzeniu przez inspektora nadzoru w dzienniku budowy osiągnięcia gotowości do odbioru końcowego Wykonawca bezzwłocznie o powyższym powiadomi Zamawiającego. Odbiór końcowy robót nastąpi w terminie do 14 dni od daty otrzymania pisemnego zawiadomienia o zakończeniu robót. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie lustracji w terenie oraz po analizie przedłożonych dokumentów, zgodności wykonania robót z dokumentacją i zapisami w dzienniku budowy. W przypadku stwierdzenia niewykonania robót w zakresie przewidzianym umową, konieczności wykonania robót poprawkowych, uzupełniających bądź wykończeniowych, komisja przerwie swoje czynności i wyznaczy nowy termin odbioru. W dniu dokonania odbioru Wykonawca przekaże Zamawiającemu dziennik budowy co należy odnotować w protokole odbioru. Z czynności odbioru spisany zostanie protokół odbioru końcowego. Piła, dnia r. Opracował: M. Zbonik

9 Załącznik nr do SIWZ Obiekt Złotów I - rzeka Glinka rozmiar 9,532 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Glinka w km , L=9,532 km do m. Glinki Mokre, Wojnówko, gm. Okonek Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (szer. 4m2/mb cieku) L=9,532 km 38128,0000 m2 2 KNR KNK KNK KNK KNK KNK Analiza własna 8 KNR Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km (szer. 4m2/mb cieku) L=9,532 km Usuwanie namułu z dna cieku przy szerokości dna do 1,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=0,992 km Usuwanie namułu z dna cieku przy szerokości dna do 1,2 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=1,090 km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=1,190 km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=2,960 km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=3,300 km Usuwanie zakrzaczeń oraz zatorów w km L=9,532 km Wywożenie zakrzaczeń oraz gałęzi z usuniętych zatorów, transport na odległość do 2 km z odcinka L=7, ,0000 m2 992,0000 m 1090,0000 m 1190,0000 m 2960,0000 m 3300,0000 m 80,0000 r-g 5,0000 mp Obiekt Złotów I - rzeka Czarna rozmiar 8,740 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Czarna w km , , L=8,740 km termin realizacji robót po do w m. Okonek, gm. Okonek Wykoszenie ręcznie porostów gęstych twardych ze skarp przy szerokości skarp 2,0 m dwustronnie w km , L=7,440 km 29760,0000 m2

10 2 KNR KNR KNR KNR Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , L=7,440 km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 3,50 m w km , L=0,500 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków - szer. dna 3,5 m w km L=4,560 Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m w km L=4, ,0000 m2 1600,0000 m ,0000 m ,0000 m2 6 KNKRB Wywożenie gałęzi odpadów komunalnych innych śmieci z ręcznym załadowaniem, transport na odległość do 2 km w km ,0000 mp 7 KNR KNNRw KNR KNR KNR KNNRw KNR KNNRw Odmulenie cieków koparko-odmularkami. szerokość dna cieku do 3,20 m, grubość warstwy odmulanej 20 cm w km L=2,380 km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-II w km L=2,380 km Mechaniczne karczowanie pozostałości po pniach drzew - obumarłych i wiatrołomach ze skarpy rzeki o średnicy cm w km , L=2,580 km Wywożenie dłużyc. transport na odległość do 2 km. - Analogia: wywożenie pni po karczowaniu w km , L=2,580 km Oczyszczenie terenu z gałęzi i konarów drzew ze złożeniem w stosy co 50m przy krawędzi rzeki w km , L=2,580 km Skarpowanie lewego brzegu rzeki, wykonywane koparkami 0,40 m3 bez transportu, gr. warstwy zbierania do 20 cm, wysokość skarpy hśr=2,2m, grunt kategorii I-II w km , L=2,580 km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 2,00 m, grubość warstwy odmulanej 30 cm w km: , L=1,300km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-IIw km L=1,300 km 2380,0000 m 1523,2000 m3 37,0000 szt. 24,5000 m3 96,0000 m3 5720,0000 m2 1300,0000 m 780,0000 m3

11 Obiekt Złotów I - Rzeka Płytnica rozmiar 5,800 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Płytnica w km , L=5,800 km termin realizacji robót do w m. Sypniewo, gm. Jastrowie Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem szer.2x2m w km , L=4,554 km 18216,0000 m2 2 KNR KNR KNR Analiza własna Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m pasem szer.2x2m w km , L=4,554 km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 2,40 m, grubość warstwy odmulanej 20 cm w km , L=4,554 km Krotność: 2,0000 Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV w w km , L=4,554 km Usuwanie zatorów, przetamowań powstałych na skutek powalonych gałęzi i konarów w km , L=5,800 km 18216,0000 m2 4554,0000 m 2185,9200 m3 72,0000 r-g Obiekt Złotów I - Rzeka Oska - rozmiar 4,335 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Oska w km , , , , L=4,335 km termin realizacji robót do w m. Pniewo, Borucino, gmina Okonek, Jastrowie, gm. Jastrowie Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem szerokości 2x2,0m (dwustronnie) w km w km , , , , L=4,335 km 17340,0000 m2 2 KNR KNR KNR KNK Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , , L=4,335 km Odmulenie cieków koparko - odmularkami. szerokość dna cieku do 1,40 m, grubość warstwy odmulanej 20 cm w km , L=0,300km Rozplantowanie urobku po mechanicznym odmuleniu cieków. urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 1,4 m w km , L=0,300km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , , L=1,135 km 17340,0000 m2 300,0000 m 300,0000 m 1135,0000 m

12 6 KNK KNK Analiza własna Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , , L=1,600km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=1,300km Oczyszczenie cieku i pobocza z konarów, gałęzi i nieczystości z załadunkiem na środki transportowe i wywozem do 5 km w km , , , , L=4, ,0000 m 1300,0000 m 32,0000 r-g Obiekt Złotów I - Kanał Sypniewski - rozmiar 8,660 km Przedmiar robót L.p. Podstawa opisu 1 Analiza własna: KNR KNR Opis / Przedmiar Ilość Jedn. Kanał Sypniewski w km , , , L=8,660km termin realizacji robót po do w m. Sypniewo, gm. Jastrowie i m. Ciosaniec, gm. Okonek Usuwanie zatorów w postaci konarów, gałęzi, przetamowań ze złożeniem w stosy i spaleniem w km , , , L=8,660km Ręczne ścinanie i karczowanie rzadkich zagajników. Wycięcie krzaków rosnących na skarpach oraz podkrzesanie gałęzi drzew rosnących na skarpie i półce ze spaleniem na miejscu w km , , , L=8,660km 128,0000 r-g 0,4000 ha 3 KNR KNR KNR KNR KNK KNR Wykoszenie ręcznie porostów gęstych twardych ze skarp przy szerokości skarp 2,0 m dwustronnie w km , , , L=8,660km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , L=8,660km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 20 cm w km , L=2,900km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV - warstwy 20 cm w km , L=2,900km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , L=2,000km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 20 cm w km , L=1,440km 34640,0000 m ,0000 m2 2900,0000 m 696,0000 m3 2000,0000 m 1440,0000 m

13 9 KNR KNR KNR KNR KNR Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV - warstwy 20 cm w km , L=1,440km Odmulenie cieków koparko - odmularkami. szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 20 cm w km , L=1,160km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV - warstwy 20 cm w km , L=1,160km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 0,80 m, grubość warstwy odmulanej 20 cm w km , L=1,160km Mechaniczne rozplantowanie do 1 m3 ziemi wydobytej z wykopów spycharkami gąsienicowymi 75 km, leżącej wzdłuż krawędzi na długości 1 m wykopu - grunt kat. I do IV - warstwy 20 cm w km , L=1,160km 345,6000 m3 1160,0000 m 278,4000 m3 1160,0000 m 185,6000 m3 Obiekt Złotów I - Rzeka Młynówka Jastrowiecka - rozmiar 6,530 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Młynówka Jastrowiecka km , L=6,530km. termin realizacji robót po do Miejscowość Jastrowie, gm. Jastrowie Wykoszenie ręcznie porostów gęstych twardych ze skarp w km , L=6,530km. licząc 4m2/ 1mb cieku ,0000 m2 2 KNR Analiza własna 4 KNR KNR KNR KNK KNR Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m km , L=6,530km Usuwanie zatorów z gałęzi i obalonych konarów z koryta cieku w km L=6,530 km Wywożenie gałęzi, konarów, nieczystości na wysypisko śmieci - transport na odległość do 2 km. Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 2,0 m, km , L=1,000km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 1,5 m, km , L=1,340km Usuwanie namułu z dna cieku przy szerokości dna do 1,2 m, zamuleniu do 20 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=0,300km Ręczne formowanie nasypów z ziemi leżącej na okładzie - grunt kategorii III, IV (wyprofilowanie skarp rzeki, ścięcie nawisów z wbudowaniem w skarpę 26120,0000 m2 96,0000 r-g 10,0000 mp 2000,0000 m2 2010,0000 m2 300,0000 m 420,0000 m3

14 9 KNR KNR KNNR KNR KNK ,4m3/1mb) w km: , L=0,300km Plantowanie skarp, dna rowów przy robotach wodno - inżynieryjnych - grunt kategorii III - analogi: obrobienie na czysto skarp, wygrabienie itp - pasem szer. 2x3,5mx300m km , L=0,300km Opaski podwójne z kiszek faszynowych o średnicy cm w gruntach kat. I, II, wykonanie z brzegu w km , L=0,300km Wykonanie z brzegu pojedyńczych i podwójnych opasek z kiszek faszynowych o średnicy 20 cm. transport technologiczny w km , L=0,300km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 1,5 m, km , L=1,710km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,0 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=2,180km 2100,0000 m2 600,0000 m 600,0000 m 2565,0000 m2 2180,0000 m Piła, dnia r. Opracował: M. Zbonik
