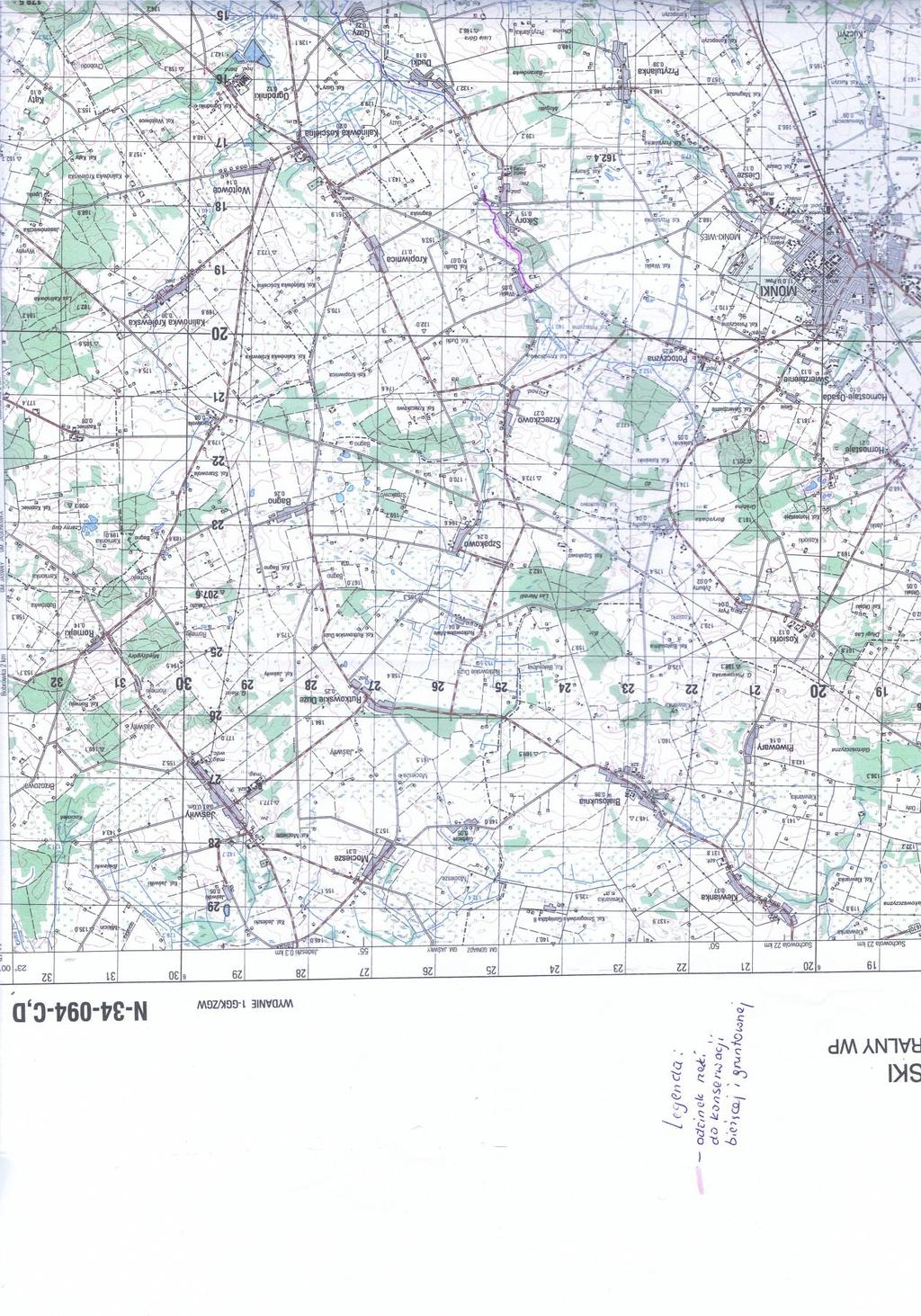

1 WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH w BIAŁYMSTOKU Białystok, ul. Handlowa 6 tel. (085) fax (085) UPROSZCZONA DOKUMENTACJA W ZAKRESIE UTRZYMANIA WÓD I URZĄDZEŃ MELIORACJI WODNYCH PODSTAWOWYCH Nazwa obiektu: Konserwacja bieŝąca w km Konserwacja gruntowna w km Adres: gm. Mońki pow. Mońki Kody Wspólnego Słownika Zamówień robót objętych przedmiotem zamówienia Roboty w zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego: Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku Białystok, ul. Handlowa 6 Spis zawartości uproszczonej dokumentacji : 1.Opis kwalifikacyjny 2.Opis techniczny 3.Przedmiar robót 4.Plan sytuacyjny w skali 1: Sporządził: Sprawdził: Dariusz Zawadzki Białystok r.

2 OPIS KWALIFIKACYJNY Konserwacja bieŝąca w km Konserwacja gruntowna w km gm. Mońki, pow. Mońki Zakres robót: Lp. Wyszczególnienie Jedn. Ilość jedn. miary 1 Ręczne usunięcie namułu m - 2 Mechaniczne usunięcie namułu (koparko-odmularka) m 2100,00 3 Mechaniczne rozplantowanie urobku m ,00 4 Uzupełnienie ubezpieczenia m - 5 Remont budowli szt. - 6 Wykoszenie porostu z dna cieku m ,00 7 Wykoszenie porostów ze skarp i poboczy m ,00 8 Usuwanie koŝucha roślin pływających m 2-9 Hakowanie roślin pływających m 2-10 Wycinanie krzaków m ,00 11 Wycinanie drzew szt Oczyszczenie przepustów z namułu szt Eksploatacja budowli piętrzących szt Zagospodarowanie plantunku metodą podsiewu ha Usuwanie zatorów w korycie rzeki r-g 120,00 Opracował: Zatwierdził Kierownik OT: Ryszard Kruszewski

3 OPIS TECHNICZNY do uproszczonej dokumentacji na wykonanie robót związanych z utrzymaniem wód i urządzeń melioracji wodnych podstawowych na obiekcie Konserwacja bieŝąca, gruntowna Nereśl Górna I. WIADOMOŚCI WSTĘPNE Niniejsza dokumentacja została opracowana przez pracowników WZMiUW w Białymstoku w oparciu o: 1.Podkłady mapowe w skali 1: Jesienne przeglądy śródlądowych wód powierzchniowych oraz cieków pozostałych na terenie Gminy Mońki. II. POŁOśENIE OBIEKTU Obiekt przewidziany do konserwacji połoŝony jest na terenie Gminy, Mońki. Ujście cieku do rzeki Nereśl Dolna znajduje się w m. Bajki Stare. Trasa cieku do konserwacji przebiega przez miejscowości: Sikory i Waśki. Dojazd do cieku (miejsca robót) drogami ogólnodostępnymi. Na całym odcinku przepływa przez uŝytki zielone i łąki kośne rolników. Większość uŝytków jest utrzymana w dobrej kulturze rolnej. III. STAN ISTNIEJĄCY Ciek naturalny Nereśl Górna wpada do rzeki Nereśl Dolna Ciek na długości przepływa przez grunty wsi Sikory i Waśki. Na całym odcinku rzeka przepływa przez grunty orne i uŝytki zielone.do cieku ma wpływ wiele rowów melioracyjnych odwadniających zdrenowane grunty orne, i uŝytki zielone. Obecnie ciek na całej długości jest mocno zarośnięty. Taki stan znacznie utrudnia przepływ wody, co moŝe prowadzić do podtopień gruntów rolnych. IV. ROZWIĄZANIE PROJEKTU Zakres przewidywanych robót oznaczono na mapie sytuacyjnej.. W pierwszej kolejności naleŝy wykonać wykoszenie skarp i dna oraz usunięcie zatorów i wycięcia krzaków a następnie przystąpić do odmulenia dna z rozplantowaniem urobku.. Wszystkie roboty naleŝy wykonać zgodnie z dokumentacją techniczną oraz wg obowiązujących norm. V. KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie prowadzona na bieŝąco przez kierownika budowy oraz wyznaczonego pracownika inwestora i powinna być potwierdzona odpowiednim wpisem do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla robót nie wymagających pozwolenia na budowę). VI. TERMIN REALIZACJI Lp. Rodzaj robót i ich szczegółowa lokalizacja Rozmiar Termin KONSERWACJA CIEKU NATURALNEGO - Konserwacja bieŝąca - w km wykoszenie porostów ze skarp -wykoszenie porostów z dna -wycięcie krzaków -usuwanie zatorów w korycie rzeki Konserwacja gruntowna - w km mechaniczne odmulenie dna -mechaniczne plantowanie urobku -załadunek i wywiezienie karp i korzeni drzew i krzaków rzeczowy Rozpoczęcie Zakończenie 8400 m m m r-g 2100 m 1890m 3 120r-g 12 m-g od dnia podpisania umowy r. VII. ODBIÓR ROBÓT Odbiór robót przeprowadza Inwestor na wniosek Wykonawcy w obecności zainteresowanych stron i sporządza protokół odbioru końcowego. Sporządził :

4 PRZEDMIAR ROBÓT Nereśl Górna Na wykonanie konserwacji bieżącej, gruntownej na obiekcie jak niżej: 1.Obiekt / rzeka, ciek, budowle itp./ Nereśl Górna 2.Gmina, Mońki, pow. Mońki 3.Km tj m DANE OGÓŁNE L/p Podstawa wyceny Rodzaj robót Lokalizacja Jednostka miary ilość jednostek Uwagi t.2508 t.2508 Kalk. Ind.. KNPcz.13 KONSERWACJA BIEŻĄCA 1.Ręczne wykoszenie porostów roślinnych ze skarp, średni pas koszenia 2x2 m bez wygrabienia porost gęsty twardy 2.Ręczne wykoszenie porostów z dna pasem śr. 3 m z wygrabieniem porost gęsty 3.Usuwanie zatorów w korycie rzeki 4.Wycięcie krzaków porost gęsty powyżej 60% powierzchni, wys. pow.2 m KONSERWACJA GRUNTOWNA m² m 2 r-g m , ,00 120, , Mechaniczne odmulenie dna rzeki z obcięciem nawisów obustronnie koparko-odmularką warstwą 30 cm szer.śr. dna do 3,0 m m 2100, Mechaniczne plantowanie urobku po mechanicznym odmuleniu spycharką na podwoziu gąsienicowym m ,00 7. Kalk. Ind 3. Załadunek i wywiezienie ciągnikiem z przyczepą karp i korzeni drzew i krzaków poza obręb obiektu r-g m-g 120,00 12,00 Sporządził :

5
