1 Załącznik nr do SIWZ Część nr 8 obiekt Czarnków I WYTYCZNE WYKONANIA I ODBIORU PRAC UTRZYMANIOWYCH Przedmiotem niniejszych wytycznych jest ustalenie warunków i wymagań dotyczących konserwacji rzek, kanałów i wałów przeciwpowodziowych. Wytyczne zawierają podstawowe ustalenia i kryteria oceny wykonania prac w zakresie konserwacji rzek i kanałów. I. Część ogólna 1. Określenie przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie konserwacji rzek, kanałów i wałów przeciwpowodziowych na terenie działania Wielkopolskiego Zarządu Melioracji i Urządzeń Wodnych w Poznaniu Rejonowego Oddziału w Pile Obiekt Czarnków I: Kanał Walkowicki ,412 km Kanał Środkowy , 4,400 km Rzeka Stara Noteć II ,500 km Kanał Mikołajewski ,470 km Razem km Celem wykonania konserwacji na ciekach jest ich udrożnienie umożliwiające swobodny przepływ wód. Na wałach konserwacja ma za zadanie utrzymanie roślinności trawiastej w celu wytworzenia darni chroniącej wał przed rozmyciem. Gmina: Czarnków, Ujście, Wieleń Powiat: Czarnkowsko-Trzcianecki Województwo: wielkopolskie 1.1. Kod CPV Termin wykonania robót: Kanał Walkowicki Kanał Środkowy Rzeka Stara Noteć II Kanał Mikołajewski r r. - po r r. - po r r r r Zamawiający Wielkopolski Zarząd Melioracji i Urządzeń Wodnych w Poznaniu Rejonowy Oddział w Pile

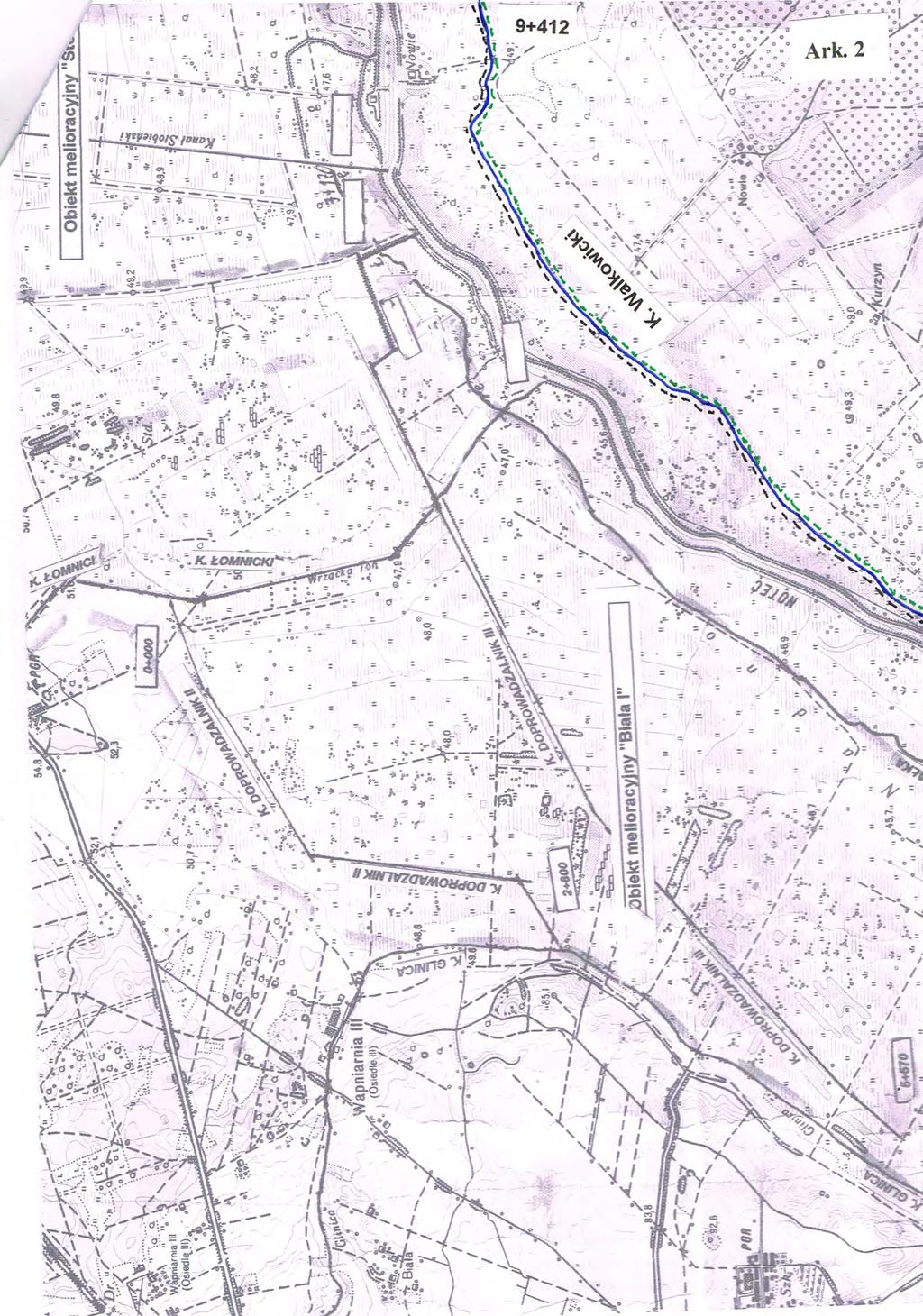

2 2. Charakterystyka przedsięwzięcia. 2.1 Dokumentacja projektowa Mapki poglądowe w skali 1 : z naniesioną lokalizacją robót. Kanał Walkowicki Kanał Środkowy Rzeka Stara Noteć II Kanał Mikołajewski Przedmiar robót z obmiarem. 2.2 Zakres robót Kanał Walkowicki - Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (+ po 0.5 m od góry skarpy) - Ręczne ścinanie i karczowanie średnio gęstych zagajników w km j.w. - Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km j.w. - Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km j.w Kanał Środkowy - Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (+ po 0.5 m od góry skarpy) - Ręczne ścinanie i karczowanie średnio gęstych zagajników w km j.w. - Odmulenie cieków koparko - odmularkami. szerokość dna cieku do 1,60 m, grubość warstwy odmulanej 30 cm w km (-47 mb przepusty) - Odmulenie cieków koparko - odmularkami. szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 30 cm w km (-8 mb przepusty) - Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km j.w. - Rozplantowanie wydobytego urobku z dna kanału spycharkami gąsienicowymi o mocy 55 kw/75 km, grunt kategorii I, II V = =1918 x 0.8 = 1534,4 m Rzeka Stara Noteć II - Wykoszenie ręcznie porostów gęstych twardych ze skarp w km Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 (31 mb nowe bud mb ) - Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km

3 2.2.4 Kanał Mikołajewski - Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (skarpy oraz po 0.5 m ławeczka) - Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km j.w - Hakowanie przy zarośnięciu powierzchni lustra wody powyżej 60% w km j.w. II. Prowadzenie robót 1. Ogólne zasady wykonania robót. Przyjęte w przedmiarze roboty winne być realizowane z zachowaniem następujących wymogów: wszystkie roboty należy wykonywać zgodnie z opisami w przedmiarach i zaleceniami inspektora nadzoru potwierdzonymi wpisem do dziennika budowy. 2. Wymagane kwalifikacje Wykonawcy. Pracownicy Wykonawcy muszą posiadać wszystkie ( jeśli są wymagane prawem ) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 3. Ochrona środowiska. W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. 4. Warunki bezpieczeństwa pracy i ochrony zdrowia. Wykonawca zapewni na swój koszt wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. 5. Wyszczególnienie i opis prac towarzyszących i tymczasowych. Nie przewiduje się prac towarzyszących i tymczasowych. 6. Teren budowy. Wykonawca zobowiązany jest do zapoznania się z warunkami występującymi w terenie 6.1. Charakterystyka terenu budowy. Roboty w zakresie konserwacji rzek, kanałów i wałów przeciwpowodziowych są robotami liniowymi. Wykonawca przemieszcza się wzdłuż konserwowanego obiektu bez potrzeby jego wygrodzenia, konieczności posiadania zaplecza budowy, posiadania projektu organizacji ruchu. Roboty konserwacyjne na ciekach należy bezwzględnie rozpocząć od ujścia umożliwiając swobodny odpływ wody. W czasie trwania robót należy na bieżąco usuwać zbierające się w dnie porosty traw i inne zanieczyszczenia Ochrona własności urządzeń. Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych znajdujących się w obrębie robót konserwacyjnych, takich jak kable, rurociągi etc. Wykonawca przed przystąpieniem do robót zobowiązany jest zapoznać się z terenem szczególnie z oznakowaniem instalacji technicznych występujących w obrębie konserwowanego obiektu.

4 6.3. Zapewnienie jakości. Wykonawca jest w pełni odpowiedzialny za jakość wykonanych robót. III. Wymagania dotyczące wykonania poszczególnych rodzajów robót. 1. Wykoszenie porostów. Przez wykoszenie porostów ze skarp cieku, korony i skarp wału rozumie się wykoszenie technicznie możliwie najniżej tj. max wysokość pozostawionego porostu 8 cm z usunięciem roślinności skoszonej od stopy skarpy do wysokości koszonego pasa lub do korony skarpy. Przez wykoszenie porostów z dna cieków rozumie się wykoszenie technicznie możliwie najniżej na całej powierzchni dna. Koszenie porostu traw ręczne należy przeprowadzić przy użyciu sprzętu tradycyjnego tj. konwencjonalnej kosy ręcznej lub kosy spalinowej. 2. Wygrabienie wykoszonych porostów. Przez wygrabienie wykoszonych porostów ze skarp i dna cieku po ręcznym wykoszeniu rozumie się wygrabienie skoszonych porostów poza skarpę lub dno i złożenie w pryzmy lub wałek poza krawędzią skarpy. Przy koszeniu wałów skoszony porost wygrabić do podstawy wału. Dopuszcza się mulczowanie (tj. skoszenie i rozdrobnienie). 3. Usuwanie namułu z dna cieku. Przez usuwanie namułu z dna cieku rozumie się ręczne lub mechaniczne za pomocą koparko odmularki lub koparki z osprzętem chwytakowym bez uszkodzenia umocnienia faszynowego wyrzucenie namułu na pobocze lub odłożenie w miejscach uszkodzonych skarp. Namuł w miejscach uszkodzonych skarp ubić i wyrównać. Rozplanowanie namułu warstwą do cm z nadaniem spadku umożliwiającego spływ wód opadowych lub w przypadku wargi wykonanie rowków spływowych co m. Oczyszczenie pasów o szerokości 0,5 m wzdłuż krawędzi cieku. 4. Hakowanie dna. Przez hakowanie dna rozumie się wydobycie z dna cieku porostów roślin korzeniących się wraz z darnią korzeniową. Wydobycie roślin pływających z pozostałej powierzchni lustra wody. Odrzucenie roślinności na brzeg i złożenie w pryzmy lub wałki. IV. Opis działań związanych z kontrolą i odbiorem robót. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót oraz za jakość wykonanych prac. 1. Kontrola wykonania robót. Pod względem zgodności z przedmiarem robót oraz jakości dokonywana będzie przez inspektora nadzoru i potwierdzana wpisami do dziennika budowy. 2. Odbiory częściowe. O gotowości do odbioru częściowego robót Wykonawca powiadomi inspektora nadzoru wpisem do dziennika budowy. Po potwierdzeniu przez inspektora nadzoru wpisem do dziennika budowy osiągnięcia gotowości do odbioru częściowego Wykonawca pisemnie powiadomi Zamawiającego. Przystąpienie do odbioru nastąpi w terminie do 7

5 dni od daty otrzymania przez Zamawiającego pisemnego zgłoszenia. Odbiór częściowy polega na ocenie ilości i jakości wykonanych robót. Odbioru dokonuje komisja powołana wg zasad jak przy odbiorze końcowym. Z czynności komisyjnego odbioru spisany zostanie protokół odbioru częściowego robót. Przedmiotem odbioru częściowego mogą być poszczególne cieki lub ich części w pełni z wykonanymi robotami na zgłoszonym odcinku. Przy odbiorze całego cieku - przekazanie dziennika budowy. 3. Zasady odbioru końcowego. Odbiór końcowy polega na ostatecznej ocenie rzeczywistego wykonania zakresu robót przewidzianego umową w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót i gotowość do odbioru końcowego Wykonawca zgłasza stosownym wpisem do dziennika budowy. Po pisemnym potwierdzeniu przez inspektora nadzoru w dzienniku budowy osiągnięcia gotowości do odbioru końcowego Wykonawca bezzwłocznie o powyższym powiadomi Zamawiającego. Odbiór końcowy robót nastąpi w terminie do 14 dni od daty otrzymania pisemnego zawiadomienia o zakończeniu robót. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie lustracji w terenie oraz po analizie przedłożonych dokumentów, zgodności wykonania robót z dokumentacją i zapisami w dzienniku budowy. W przypadku stwierdzenia niewykonania robót w zakresie przewidzianym umową, konieczności wykonania robót poprawkowych, uzupełniających bądź wykończeniowych, komisja przerwie swoje czynności i wyznaczy nowy termin odbioru. W dniu dokonania odbioru Wykonawca przekaże Zamawiającemu dziennik budowy co należy odnotować w protokole odbioru. Z czynności odbioru spisany zostanie protokół odbioru końcowego. Piła, dnia r. Opracował: M. Zbonik

6 Załącznik nr 11.8 do SIWZ Obiekt Czarnków I - Kanał Walkowicki - rozmiar 9,412 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Walkowicki w km , L= 9,412 km, termin realizacji robót: r r., m. Walkowice, Mirosław, gmina : Czarnków, Ujście Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (+ po 0.5 m od góry skarpy) 33860,0000 m2 2 KNR KNR KNR Ręczne ścinanie i karczowanie średnio gęstych zagajników w km j.w. Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km j.w. Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km j.w. 0,1000 ha 232,0000 m 10996,0000 m2 Obiekt Czarnków I - Kanał Środkowy - rozmiar 4,400 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Środkowy km , L=4,400 km termin realizacji robót po gmina : Czarnków, m. Romanowo Dolne Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (+ po 0.5 m od góry skarpy) 16073,0000 m2 2 KNR KNR KNR KNR KNR Ręczne ścinanie i karczowanie średnio gęstych zagajników w km j.w. Odmulenie cieków koparko - odmularkami. szerokość dna cieku do 1,60 m, grubość warstwy odmulanej 30 cm w km (-47 mb przepusty) Odmulenie cieków koparko - odmularkami. szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 30 cm w km (-8 mb przepusty) Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km j.w. Rozplantowanie wydobytego urobku z dna kanału spycharkami gąsienicowymi o mocy 55 kw/75 km, grunt kategorii I, II V = =1918 x 0.8 = 1534,4 m3 0,0100 ha 2953,0000 m 1392,0000 m 55,0000 m 1534,4000 m3

7 Obiekt Czarnków I - Rzeka Stara Noteć II - rozmiar 16,500 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Stara Noteć II w km , L=16,500 km, termin realizacji robót po r r., m. Zofiowo, Kuźnica Czarnkowska, gmina Czarnków Wykoszenie ręcznie porostów gęstych twardych ze skarp w km ,0000 m2 2 KNR KNR Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 (31 mb nowe bud mb ) Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km ,0000 m 58950,0000 m2 Obiekt Czarnków I - Kanał Mikołajewski - rozmiar 1,470 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Mikołajewski km , L= 1,470 km, termin realizacji robót r. do r. gmina Wieleń m. Mikołajewo. Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (skarpy oraz po 0.5 m ławeczka) 4282,0000 m2 2 KNR KNR Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km j.w Hakowanie przy zarośnięciu powierzchni lustra wody powyżej 60% w km j.w. 4282,0000 m2 1940,0000 m2 Piła, dnia r. Opracował: M. Zbonik
