1 KONSORCJUM: Olsztyn ul. Stanisława Flisa 7/24 tel BIURO INŻYNIERII KOMUNIKACYJNEJ PROFIL mgr inż. Jacek Polinkiewicz Nidzica, ul. Miła 10 kom , 1 PROJEKT WYKONAWCZY KANALIZACJI DESZCZOWEJ Nazwa inwestycji: Rozbudowa drogi powiatowej nr 1185N na odcinku Śliwica Barzyna Rychliki od km do km Adres obiektu budowlanego: droga powiatowa nr 1185N, gmina Rychliki, powiat elbląski województwo warmińsko - mazurskie Obiekt usytuowany jest na działkach nr: Adres: Obręb 10 Rychliki: Gmina Rychliki 259/1, 259/2, 262/4, 341/2 Inwestor: Zarząd Dróg Powiatowych w Elblągu z/s w Pasłęku ul. Dworcowa 6, Pasłęk Branża: sanitarna Obiekt: Kanalizacja deszczowa Projektant: mgr inż. Bartosz Szewczyk upr. do proj. san. nr: WAM/0023/POOS/08 Sprawdzający: mgr inż. Grzegorz Kowalewski upr. do proj. san. nr: WAM/0022/POOS/08 Olsztyn, listopad 2014 r.

2 A. CZĘŚĆ OPISOWA SPIS ZAWARTOŚCI 1. Podstawa opracowania Przedmiot opracowania STAN ISTNIEJĄCY I PROJEKTOWANY ODBIORNIK WÓD OPADOWYCH I OBLICZENIA PRZEPŁYWÓW OPIS WYKONAWCZY Roboty ziemne, budowle i kolizje Wykonanie sieci i przyłączy ROBOTY ZIEMNE ZANIECZYSZCZENIA ŚCIEKÓW OPADOWYCH PRZEPISY ZWIĄZANE Normy Inne dokumenty...9 B. CZĘŚĆ RYSUNKOWA Rys. 1.0 Plan orientacyjny Rys Plan sytuacyjny - kolektor projektowany 1:500 Rys. 3.1 Profil podłużny - kolektor projektowany 1:100/500 Rys. 3.2 Profil podłużny - kolektor i wylot istniejący 1:100/500 2 Strona

3 A. CZĘŚĆ OPISOWA PROJEKTU ZAMKNIĘTEGO SYSTEMU KANALIZACJI DESZCZOWEJ 1. PODSTAWA OPRACOWANIA Podstawę opracowania stanowi: Umowa zawarta pomiędzy Zarządem Dróg Powiatowych w Elblągu z/s w Pasłęku ul. Dworcowa 6, Pasłęk, a konsorcjum: Biura Projektowego DROMAX Daniel Niedźwiecki ul. Flisa 7/ Olsztyn oraz Biura Inżynierii Komunikacyjnej PROFIL mgr inż. Jacek Polinkiewicz, ul. Miła 10, Nidzica nr: 19DM/2013 z dnia r. na opracowanie kompleksowej dokumentacji projektowej w stadium: projektu budowlanego i wykonawczego dla zadania pn. Rozbudowa drogi powiatowej nr 1185N na odcinku Śliwice Barzyna Rychliki od km do km wraz z zabezpieczeniem lub rozbudową urządzeń obcych kolidujących z rozbudowywaną drogą i obiektami inżynierskimi, wnioski i materiałów do wniosku o wydanie decyzji o zezwoleniu na realizację inwestycji drogowej, materiałów do wniosku o wydanie decyzji o środowiskowych uwarunkowaniach oraz uzyskanie tej decyzji. Aneks do w/w umowy nr 1/2013 z dnia 15 listopada 2013 r. dane techniczne i technologiczne uzyskane od Zleceniodawcy, mapa sytuacyjno wysokościowa terenu zlewni, wizja lokalna. Opinia geotechniczna dla potrzeb projektu przebudowy istniejącej drogi na odcinku Śliwice Rychliki opracowanie Firmy Geologicznej GEOP mgr Adam Oprzyński z siedzibą w Olsztynie przy ul. Chabrowej 4 Podstawa prawna opracowania: Ustawa z dnia 18 lipca 1 r. Prawo Wodne (tekst jednolity z 2012 r. Dz. U, nr 0 poz. 145), Ustawa z dnia 27 kwietnia 1 r. Prawo Ochrony Środowiska (Dz. U. 2013, nr 0 poz. 1232, z późn. zm.), Rozporządzenie Ministra Środowiska z dnia 24 lipca 6 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U nr 137 poz. 984) Celem niniejszego opracowania jest przedstawienie danych niezbędnych do uzyskania pozwolenia wodnoprawnego na odprowadzenie wód do wód - rowu melioracji szczegółowych poprzez kanał deszczowy istniejący. 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt kanalizacji deszczowej mającej odprowadzić wody opadowe i roztopowe z powierzchni drogi powiatowej oraz terenów bezpośrednio do niej przylegających. Wszystkie projektowane elementy kanalizacji deszczowej znajdują się w pasach drogowych. 3. STAN ISTNIEJĄCY I PROJEKTOWANY Obszar opracowania położony jest na terenie Pojezierza Wschodniopomorskiego. Jest to obszar moreny czołowej, dennej oraz sandry zlodowacenia bałtyckiego. 3 Strona

4 Obecnie odwodnienie drogi odbywa się w rowach przydrożnych odwadniających nie posiadających odpływu co skutkuje zalewaniem zarówno powierzchni drogi powiatowej jak i jej spływ na drogę wojewódzką nr 527. Wody opadowe i roztopowe z powierzchni drogi powiatowej będę zbierane przez system wpustów ulicznych zlokalizowanych przy krawężnikach i prowadzone projektowanym kolektorem kd do kolektora istniejącego kd400/500 wprowadzającego wody do rowu melioracji szczegółowych na działce nr 252/5. Włączenie do kolektora istniejącego poprzez ustawienie studni betonowej włączeniowej DN1. Studnie zostaną wyposażone w osadniki zawiesin mineralnych, a studnia D2 dodatkowo w poduszkę sorpcyjną zabezpieczającą przed ewentualnym zanieczyszczeniem węglowodorami ropopochodnymi. 4. ODBIORNIK WÓD OPADOWYCH I OBLICZENIA PRZEPŁYWÓW Wody wprowadzane będą do rowu melioracji szczegółowych zbierającego wody z terenów przyległych i sięgaczy do rzeki Topólka. Rów trapezowy o głębokości ok. 1,0-1,5 m i szerokości dna ok. 0,8-1,2 m. Szerokość w koronie zmienna w zależności od terenu przyległego. Należy prowadzić bieżącą konserwację rowu na długości ok m celem zapewniania poprawnego przepływu w rowie. Z szacunkowej zlewni (ok. 1,3 ha) oraz obserwacji w terenie wynika, że przepływy w kanale kształtują się na poziomie: - maksymalny godzinowy Q hmax = 121,5 m 3 /h, - maksymalny sekundowy - Q smax = 99,0 dm 3 /s, - maksymalny roczny - Q roczny = 7.93 m 3 /r, - średni dobowy - Q dśr = 22,0 m 3 /d Do obliczenia ilości wód opadowych i roztopowych zastosowano wzór: Q = q* ψ *F*φ - F - powierzchnia zlewni [ha] - ψ - współczynnik spływu; powierzchnia poszczególnych rodzajów zagospodarowania zlewni przyjmuje: - dachy, drogi asfaltowe - 0,9 - parkingi i chodniki - 0,85 - tereny niezabudowane - 0,25 - tereny zielone - 0,1 - q=130 [dm3/(ha*s)] prawdopodobieństwo c=50% (przyjęto dla klasy drogi wojewódzkiej G) - q=15 [dm3/(ha*s)] miarodajny przepływ dla określania parametrów technologicznych oczyszczalni ścieków deszczowych - φ współczynnik opóźnienia spływu (dla zlewni powyżej 1,0 ha) 4 Strona

5 stąd: Przepływ nominalny Rodzaj powierzchni Q q F ψ Jezdnia asfaltowa 3,4 15 0,24 0,9 Kostka brukowa 1, ,85 Zieleń 0,5 15 0,33 0,1 5,0 0,66 Przepływ maksymalny Rodzaj powierzchni Q q F ψ Jezdnia asfaltowa 28, ,24 0,9 Kostka brukowa ,85 Zieleń 4, ,33 0,1 42,5 0,66 - maksymalny godzinowy Q hmax = 52,0 m 3 /h, - maksymalny sekundowy - Q smax = 42,5 dm 3 /s, - maksymalny roczny - Q roczny = 4.03 m 3 /r, - średni dobowy - Q dśr = 11,0 m 3 /d Całkowita ilość wód odprowadzanych kolektorem kd500 do rowu melioracyjnego wyniesie: - maksymalny godzinowy Q hmax = 173,5 m 3 /h, - maksymalny sekundowy - Q smax = 141,5 dm 3 /s, - maksymalny roczny - Q roczny = m 3 /r, - średni dobowy - Q dśr = 33,0 m 3 /d 5. OPIS WYKONAWCZY 5.1 Roboty ziemne, budowle i kolizje 1. Wykopy należy wykonać mechanicznie w szalunkach z bali drewnianych lub wyprasek metalowych, zgodnie z normami: PN-B-06050:1999 i PN-EN Szerokość wykopu umocnionego zgodnie z PN-EN Zabezpieczenie ścian wykopów zgodnie z normą PN-68/B i warunkami B.H.P. 4. Zachować szczególną ostrożność na istniejące podziemne i nadziemne uzbrojenia. 5. Oprócz naniesionych kolizji może wystąpić także uzbrojenie podziemne nie zinwentaryzowane. Uwagi dodatkowe Przed przystąpieniem do robót ziemnych należy zawiadomić zainteresowane instytucje i użytkowników o terminie rozpoczęcia robót, których urządzenia kolidują z trasami rurociągów. Przy budowie rurociągów stosować się do uwag zawartych w uzgodnieniach z użytkownikami uzbrojenia. Zachować szczególną ostrożność przy zbliżeniach z kablami telefonicznymi i energetycznymi. Wszystkie roboty w bezpośredniej strefie kabli wykonać ręcznie. Przed rozpoczęciem wykopów trasa rurociągów w terenie winna być geodezyjnie odtworzona. Przed zasypaniem wykopów należy wykonać inwentaryzację trasy i rzędnych ułożenia rurociągów. 5 Strona

6 Istniejące lokalne systemy melioracyjne lub opaski odwadniające należy doprowadzić do stanu pierwotnego w przypadku ich uszkodzenia. Po zakończeniu robót ziemnych należy naprawić uszkodzone nawierzchnie asfaltowe i chodniki do stanu pierwotnego, Wszelkie napotkane nie zinwentaryzowane rurociągi lub kable traktować jako czynne powiadamiając o ich odkryciu ewentualnych użytkowników i uzgodnić z nimi sposób zabezpieczenia lub likwidacji. 5.2 Wykonanie sieci i przyłączy Projektuje się kolektory i przyłącza kanalizacji deszczowej z rur strukturalnych PP SN8 o średnicach Ø- mm łączonych poprzez kielichy z uszczelką wargową lub dwukielichy z uszczelką wargową lub rur PVC-U SN 8 o jednolitej ściance produkowane zgodnie z normą PN-EN posiadające uszczelki trwale mocowane w kielichu rury. Średnice rur zostały dobrane w zależności od spadków i zakładanych przepływów przy założeniu konieczności zachowania prędkości samooczyszczania w kanałach. Ze względu na panujące warunki hydrogeologiczne należy bezwzględnie przestrzegać zaleceń producenta przewodów oraz zasad wykonywania podsypki i obsypki kanałów. Kanały uzbroić w studzienki rewizyjne z prefabrykowanych kręgów betonowych Ø z betonu B-45 posadowione na zagęszczonej podsypce żwirowo-piaskowej grubości 30 cm. W jezdni montować pierścienie odciążające, włazy żeliwne typu ciężkiego 40T, poza jezdnią bez pierścieni odciążających, włazy żeliwne 25T usytuowane równo z powierzchnią terenu (drogi, chodnika lub pasa zieleni). W studniach wykonać osadniki o głębokości 0,5 m. Dno studzienki monolityczne. Kręgi betonowe stosować o wysokości 100, 50 i 25 cm połączenie elementów za pomocą uszczelek gumowych. Należy stosować kręgi betonowe z fabrycznie zamontowanymi stopniami włazowymi stopnie muszą być zamontowane mijankowo w dwóch rzędach. Górna powierzchnia stopnia powinna być pozioma i zabezpieczona przed poślizgiem. Wszystkie elementy łączone przy pomocy uszczelek gumowych i pasty poślizgowej. - wykonane z betonu klasy min. C40/50 - nasiąkliwość betonu <5% - wodoszczelność W8 - szerokość rozwarcia rys do 0,1 mm - wskaźnik w/c nie większy od 0,45 - beton powinien być zwarty i jednorodny we wszystkich elementach także w kinecie - elementy wyposażone w szerokie stopnie złazowe w kolorze żółtym, montowane w rozstawie pionowym 250mm - minimalna siła wyrywająca stopień nie mniejsza od 5 kn - podstawę studni stanowi prefabrykowana dennica monolityczna z osadnikiem, wykonana z betonu samozagęszczalnego. Beton w całym przekroju elementu powinien być zwarty i jednorodny. Parametry betonu jednakowe w całym elemencie. Minimalna grubość ścianki dennicy to 150mm. - studnia może być zwieńczona przy pomocy : pokrywy odciążającej stanowiącej monolityczny odlew z betonu samozagęszczalnego, pokrywy, łączącej się z kręgiem przy pomocy uszczelki, zwężki betonowej wyposażonej w szczeble złazowe. 6 Strona

7 Studzienki ściekowe wykonane jako typowe wpusty uliczne np. typu WU-II-A o średnicy Ø500 wykonać z pierścieniem odciążającym i osadnikiem głębokości 1,0 m. Dopuszcza się wykonanie studni tworzywowych systemowych. Kanały uzbroić w studzienki wykonane jako niekarbowane, z PEHD lub PP systemowe zintegrowane z rurociągami. Studnie rewizyjne wykonać o średnicach Ø zgodnie z oznaczeniami na profilu posadowione na zagęszczonej podsypce żwirowo-piaskowej grubości 30 cm. Montować pierścienie odciążające, włazy żeliwne typu ciężkiego 40T, usytuowane równo z powierzchnią terenu (drogi, chodnika lub pasa zieleni). W studniach wykonać osadniki o głębokości 0,5m lub kinety kierunkowe zależnie od oznaczeń na profilu sieci. Dno studzienki monolityczne. Konstrukcja studni musi zagwarantować jej szczelność. Podłączenia do króćców studni wykonać za pomocą złączek dwukielichowych lub z zastosowaniem uszczelek In-situ dostarczanych przez producenta studni. Należy przeprowadzać okresową kontrolę (dwa razy w roku) studni deszczowych w celu opróżnienia osadników z zanieczyszczeń stałych i piasku,. Próbę szczelności przewodów kanalizacyjnych przeprowadzić w oparciu o normę PN-EN Badanie szczelności przewodów oraz studzienek kanalizacyjnych powinno być prowadzone z użyciem powietrza lub wody. Studnię D2 wykonać jako osadnik z funkcją łapacza substancji ropopochodnych - umieścić w studni poduszkę sorpcyjną o pojemności min. 1 l oleju. Sprawdzać stan nasycenia poduszki podczas okresowych przeglądów systemu kanalizacyjnego. W miejscu włączenia do rurociągu istniejącego zlokalizowano studnię D1. W studni wykonać kinetę kierunkową dla dopływów istniejących i projektowanego. Uszczelnić przejścia kanałów istniejących przez ściany studni. Istniejący kolektor posiada zapas przepustowości i jest drożny. Stałych zabiegów konserwacyjnych wymaga rów otwarty - należy go uchronić przed zarastaniem i zamulaniem, a także kontrolować stan kolejnych przepustów znajdujących się w ciągu rowu. Rurociągi należy układać: Na starannie przygotowanym podłożu, poprzez wyrównanie dna, oczyszczenie z kamieni, odwodnienie wykopu. Na podkładzie z piasku lub pospółki o grubości 20 cm, Następnie wykonać obsypkę kruszywem dowiezionym warstwami cm starannie zagęszczając lekkim sprzętem tak, aby nie doszło do przemieszczenie rury. W ostatniej fazie wykonać zasypkę kruszywem dowiezionym o grubości 20 cm dla rur dn<400 mm i 30 cm dn>400 mm ponad wierzch rury wraz z jej zagęszczeniem. Następnie rurociąg zasypać kruszywem dowiezionym wraz z zagęszczeniem na całej długości trasy. Zagęszczenie pod drogami minimum 97% ZMP*, poza drogami 90% ZMP*. Szczegóły posadowienia rurociągu pokazano w części rysunkowej Pod studnie wykonać podkład 2 cm z chudego betonu wzmocnionego geowłókniną 7 Strona

8 6. ROBOTY ZIEMNE Wykopy należy wykonać mechanicznie koparką podsiębierną, a także ręcznie w pobliżu istniejącego uzbrojenia jako wykopy wąskoprzestrzenne umocnione. Rurociągi układać na podsypce piaskowej grubości minimum 20 cm. Maksymalne uziarnienie podsypki 20 mm. Po zamontowaniu rurociągu i wykonaniu prac odbiorowych rurociąg zasypać warstwą obsypki. Obsypkę stosować do wysokości 30 cm ponad wierzch rury oraz 30 cm z każdego boku. Wymagany stopień zagęszczenia obsypki wynosi Is=1,00. Obsypkę zagęszczać warstwami gr cm do wysokości 30 cm ponad wierzch rury obsypać ręcznie. Należy zwrócić uwagę aby pierwsza warstwa nie zawierała kamieni, gruzu itd. Powyżej 30 cm wykonać II etap wypełnienia wykopu tzw. zasypkę piaskową stabilizowaną. W miejscu skrzyżowania z istniejącym uzbrojeniem wykopy wykonywać ręcznie. W czasie realizacji obowiązuje zachowanie przepisów porządkowych BHP. Teren po wykonanych robotach doprowadzić do stanu pierwotnego. UWAGI: 1. Na istniejących kablach energetycznych i telekomunikacyjnych w miejscach skrzyżowań z projektowaną siecią kan. deszczowej należy zamontować rury osłonowe 2. W miejscach gdzie znajdują się istniejące drzewa nie przewidziane do wycięcia należy je zabezpieczyć i wykonywać jedynie roboty ręczne z zachowaniem dużej ostrożności. 3. W miejscach kolizji z istniejącym uzbrojeniem podziemnym wykopy wykonać ręcznie. 4. Roboty montażowe sieci oraz prób należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru i sieci kanalizacyjnych zeszyt 9 wyd. COBRTI INSTAL Mijania poszczególnych urządzeń i sieci dokonać w obecności ich przedstawicieli. 6. Przed zasypaniem sieci kanalizacji deszczowej wykonać geodezyjną inwentaryzacje powykonawczą. 7. Po montażu, wykonaniu prób i inwentaryzacji przez Zakład Geodezji rurociągi należy zasypać ręcznie do wysokości ok. 30 cm ponad wierzch rury a dalej mechanicznie. 8. Całość robót wykonać zgodnie z Wytycznymi wykonania i odbioru robót budowlano montażowych cz. II Instalacje Sanitarne i przemysłowe oraz wykopy prace ziemne cz.i i zgodnie z warunkami-rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (D.U z p.zm.) 9. Prowadzenie trasy i rozmieszczenie wg. części graficznej opracowania. 8 Strona

9 7. ZANIECZYSZCZENIA ŚCIEKÓW OPADOWYCH Wody opadowe odprowadzane do odbiornika zgodnie z Rozporządzeniem Ministra Środowiska z dnia 24 lipca 6 r. w sprawie warunków, jakie należy spełnić przy wprowadzeniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego Dz.U. nr 137/6 poz. 984 powinny posiadać stężenia ścieków nie większe niż: zawiesina ogólna 100 mg /dm 3 węglowodory ropopochodne 15 mg /dm 3 Dla obliczenia stężeń zanieczyszczeń zgodnie z normą PN-S-02204:1997 Drogi samochodowe Odwodnienie dróg należy podać przewidywane natężenie ruchu dla rozpatrywanego obszaru. Przyjęto wariant natężenia ruchu do 1 tyś. pojazdów na dobę. Przyjęto ilość zanieczyszczeń w wysokości 40 mg// zawiesin ogólnych zgodnie z tabelą nr 6 natomiast ilość węglowodorów ropopochodnych wyniesie 40*8 = 3,2 mg/l. zawiesina ogólna 4 10 mg /dm 3 węglowodory ropopochodne 3,2 15 mg /dm 3 Warunki wymagane w rozporządzeniu są spełnione. Zabezpieczeniem przed zapchaniem rurociągów w szczególności po akcji zimowej są zaprojektowane w każdej studni osadniki zanieczyszczeń stałych. 8. PRZEPISY ZWIĄZANE 8.1 Normy PN-EN 12620:4 Kruszywa mineralne do betonu PN-EN 124:0 Włazy kanałowe. Ogólne wymagania i badania. PN-H :1994 Włazy kanałowe. Klasa A (włazy typu lekkiego). PN-EN 124:0 Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego -- Zasady konstrukcji, badania typu, znakowanie, sterowanie jakością PN-EN 206-1:3 Beton -- Część 1: Wymagania, właściwości, produkcja i zgodność PN-EN 991:1999 Prefabrykaty budowlane z betonu -- Metody pomiaru cech geometrycznych PN-EN 1610:2 Budowa i badania przewodów kanalizacyjnych PN-S-02204:1997 Odwodnienie dróg 8.2 Inne dokumenty Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia21 kwietnia 6 r poz 563 w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Warunki techniczne wykonania i odbioru robót budowlano montażowych. Instalacje sanitarne i przemysłowe. Tom II. 9 Strona

10 Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych zalecone do stosowania przez Ministerstwo Gospodarki Przestrzennej i Budownictwa wydawca Polska Korporacja techniki Sanitarnej Grzewczej, Gazowej i Klimatyzacji Warszawa 1994 rok. Warunki techniczne wykonania i odbioru sieci wodociągowych. Wymagania techniczne COBRTI INSTAL Zeszyt 3 zalecane do stosowania przez Ministerstwo Rozwoju Regionalnego i Budownictwa Warszawa, wrzesień 1 Instrukcja zabezpieczenia przed korozją konstrukcji betonowych opracowana przez Instytut Techniki Budowlanej Warszawa 1986 r. COB RTI "INSTAL" Aprobaty Techniczne Wszystkie użyte do budowy materiały powinny być dopuszczone do stosowania w budownictwie zgodnie z art. 10 ustawy Prawo Budowlane. Instrukcja zabezpieczania przed korozją konstrukcji betonowych opracowana przez Instytut Techniki Budowlanej - Warszawa 1986 r. Katalog budownictwa KB (6) Studzienki połączeniowe (lipiec 1980) KB (6) Kręgi betonowe średnicy 50 cm; wysokości 30 lub 60 cm Katalog powtarzalnych elementów drogowych. Transprojekt - Warszawa, r. Wytyczne eksploatacyjne do projektowania sieci i urządzeń sieciowych, wodociągowych i kanalizacyjnych, BPC WiK Cewok i BPBBO Miastoprojekt - Warszawa, zaakceptowane i zalecone do stosowania przez Zespół Doradczy ds. procesu inwestycyjnego powołany przez Prezydenta m. st. Warszawy - sierpień 1984 r. Rozp. Ministra Środowiska z dn w sprawie warunków jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego Zarządzenie nr 29 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia r. Opracował mgr inż. Bartosz Szewczyk 10 Strona

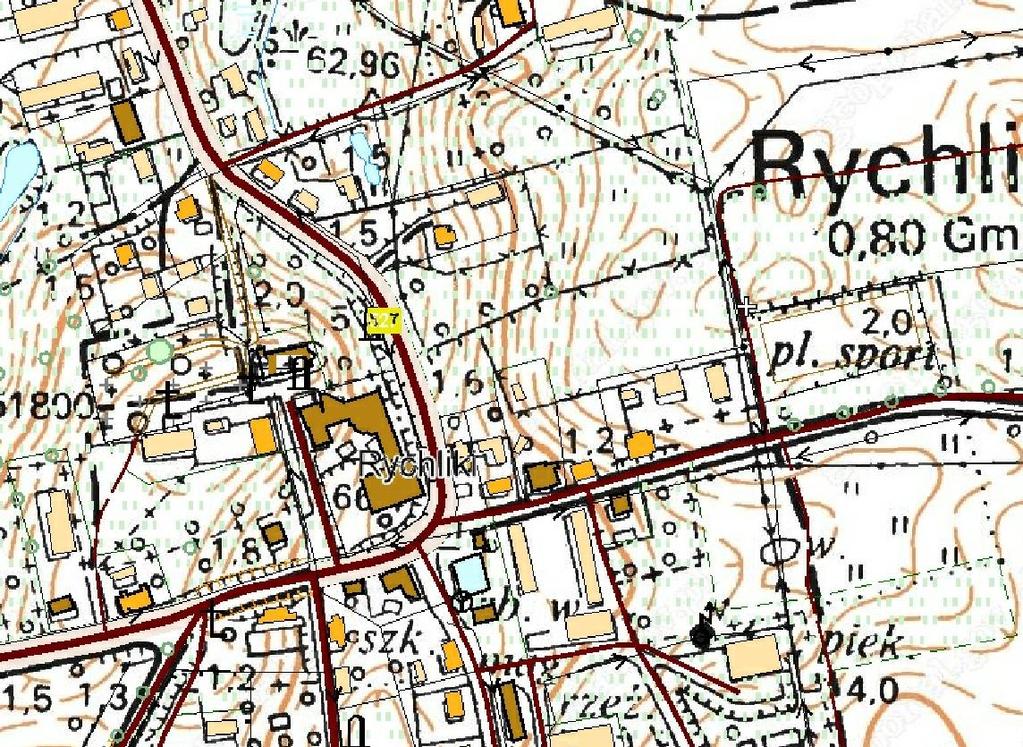

11 Projektant: mgr inż. Bartosz Szewczyk upr. nr WAM/0023/POOS/08 Sprawdzający: mgr inż. Grzegorz Kowalewski upr. nr WAM/0022/POOS/08 Data: listopad 2014 r. OZNACZENIA: - Proj. wł. do kanału deszczowego - Proj. kanal. deszcz. - Istn. wylot kd500 do rowu PLAN ORIENTACYJNY - kanalizacja deszczowa Skala: N/S Nr rys. 1.0

12 75,15 73,95 74,90 73,70 75,50 73,62 75,38 73,36 75,11 73,09 74,84 73,44 74,84 73,44 74,94 72,82 73,81 72,64 73,35 71,95 73,81 72,41 73,91 71,57 72,44 71,46 72,44 71,46 72,54 70,35 70,82 69,42 70,82 69,42 70,92 68,97 68,83 67,63 68,83 67,53 2% 2% 68,93 67,30 67,25 65,85 67,25 65,85 67,35 65,75 65,49 66,87 65,13 64,97 66,23 64,15 66,18 64,04 66,52 65,42 66,52 65,42 kdø L=5,5m 66,65 65,29 PLAN SYTUACYJNY - kanalizacja deszczowa Projektant: mgr inż. Bartosz Szewczyk upr. nr WAM/0023/POOS/08 Sprawdzający: mgr inż. Grzegorz Kowalewski upr. nr WAM/0022/POOS/08 Data: listopad 2014 r. Skala: 1:500 Nr rys. 2.1

13 65,20 63,62 64,10 63,21 62,58 66,23 64,15 66,18 64,04 66,65 65,29 66,87 65,13 64,97 67,35 65,75 65,49 66,52 65, ,25 65,85 67,25 65,85 66,52 65,42 PLAN SYTUACYJNY - kanalizacja deszczowa Projektant: mgr inż. Bartosz Szewczyk upr. nr WAM/0023/POOS/08 Sprawdzający: mgr inż. Grzegorz Kowalewski upr. nr WAM/0022/POOS/08 Data: listopad 2014 r. Skala: 1:500 Nr rys. 2.2 kdø L=5,5m

14 1:100 Poziom porównawczy 62,00 m n.p.m. Rzędna terenu projektowanego Rzędna dna kanału Zagłębienie dna kanału [m] Odległości [m] Średnice, materiał Długość trasy [m] 1:500 Zagłębienie dna studzienki Spadek 64,10 1,52 63,21 0,89 D1 13,50 65,80 63,62 2,18 3,0 % 13,50 2,68 D2 42,00 66,23 64,04 2,19 1,0 % 55,50 2,69 D3 5,50 66,48 64,15 2,33 61,00 2,83 D4 66,52 64,25 66,00 64,56 64,61 41,00 81,50 84,00 1,0 66,87 64,97 65,13 1,90 1,74 102,00 D5 65,31 12,00 108,00 67,35 3,0 % 65,49 65,75 1,86 1,60 114,00 2,36 D6 31,00 68,93 67,30 1,63 145,00 2,43 D7 33,50 70,92 68,97 1,95 178,50 2,74 D8 69,37 186,50 27,50 2,0 72,54 70,35 2,19 206,00 2,69 D9 24,50 73,91 71,57 2,34 5,0 % 230,50 2,84 D10 31,00 74,94 72,82 2,12 4,0 % 261,50 2,56 D11 18,50 75,11 73,09 2,02 1,5 % 28 2,52 D12 13,50 75,38 73,36 2,02 293,50 2,52 73,41 296,00 D13 13,00 3,0 75,50 73,62 1,88 306,50 2,38 D14 66,87 65,20 1,67 D ,26 9,00 5,50 66,44 65,29 1,15 1,0 % 9,00 1,65 D15 67,25 1,40 65,85 1,55 65,80 67,35 1,63 65,72 2,36 Wp1 D6 6,50 67,25 65,85 1,40 9,00 Wp2 68,83 1,30 67,53 1,45 67,48 68,93 1,43 67,50 2,30 2,43 Wp3 D7 6,50 68,83 67,63 1,20 9,00 2,20 Wp4 70,82 1,40 69,42 1,55 69,37 70,92 1,65 69,27 2,74 Wp5 D8 7,50 70,82 69,42 1,40 1 Wp6 72,44 1,40 71,04 1,55 70,99 72,54 1,64 70,90 2,69 Wp7 D9 7,00 72,44 71,04 1,40 9,50 Wp8 73,81 72,41 1,40 3,50 Wp9 73,91 1,57 72,34 2,12 71,79 3,50 2,84 D10 8,00 73,35 71,95 1,40 11,50 Wp10 73,91 2,84 72,22 1,69 D10 9,50 73,81 72,41 1,40 9,50 Wp11 74,84 1,40 73,44 1,56 73,38 74,94 1,64 73,30 2,36 3,00 3,00 2,56 Wp12 D11 7,00 74,84 73,44 1,40 1 Wp13 75,15 1,70 73,95 1,20 Wp14 16,50 75,50 73,62 73,63 1,88 1,87 16,50 2,38 3,50 D14 74,90 73,70 1,20 2 1,70 Wp15 66,52 1,10 65,42 1,07 65,37 66,44 1,15 65,29 2,10 1,65 Wp16 D15 6,50 66,52 65,42 1,10 9,00 2,10 Wp17 PROFIL KANALIZACJI DESZCZOWEJ PROJEKTOWANEJ Projektant: mgr inż. Bartosz Szewczyk upr. nr WAM/0023/POOS/08 Sprawdzający: mgr inż. Grzegorz Kowalewski upr. nr WAM/0022/POOS/08 Data: listopad 2014 r. Skala: 1:100/500 Nr rys. 3.1 St. Ø1 na kanale istn. kd400 rz. 62,58 St. Ø1 i poduszką sorpcyjną istn. kan. san. ø St. Ø1 istn. wod. ø110 St. Ø1 proj. kan. san. ø istn. kan. deszcz. istn. wod. ø110 istn. kan. deszcz. St. Ø1 istn. kabel teletech. St. Ø1 St. Ø1 St. Ø1 istn. wod. ø90 St. Ø1 St. Ø1 St. Ø1 St. Ø1 St. Ø1 istn. kabel teletech. St. Ø1 istn. kan. san. ø St. Ø1 St. Ø1000 St. Ø1000

15 1:100 Poziom porównawczy 56,00 m n.p.m. Rzędna terenu projektowanego Rzędna terenu istniejącego Rzędna dna kanału Zagłębienie dna kanału [m] Odległości [m] Średnice, materiał Długość trasy [m] 1:500 Zagłębienie dna studzienki Spadek 61,70 61,70 60,41 1, Wyl 8,00 61,90 61,90 60,45 1,45 0,5 % 8,00 1, ,00 62,23 62,23 60,45 1,78 % 29,00 1, ,00 1,0 1,7 % 63,89 63,89 62,32 1,57 136,00 1, ,50 64,10 64,10 62,58 1,52 0,7 % 171,50 1,52 D1 PROFIL KANALIZACJI DESZCZOWEJ ISTNIEJĄCEJ Wylot istniejący do rowu St. istn. St. istn. St. istn. Projektant: mgr inż. Bartosz Szewczyk upr. nr WAM/0023/POOS/08 Sprawdzający: mgr inż. Grzegorz Kowalewski upr. nr WAM/0022/POOS/08 Data: listopad 2014 r. Skala: 1:100/500 Nr rys. 3.2
