1 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Opinia Geotechniczna dla projektowanej budowy hali magazynowej prętów prostych na terenie Huty Łabędy w miejscowości Gliwice opracowali:. mgr inż. Mariusz Kudyk nr uprawnień geologicznych VII mgr inż. Łukasz Świerczek nr uprawnień geologicznych XI0200 Jasło, Czerwiec 2014

2 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , SPIS TREŚCI 1. WSTĘP 2. ZAKRES WYKONANYCH PRAC 3. CHARAKTERYSTYKA REJONU BADAŃ 3.1 Położenie, morfologia i hydrografia 3.2 Budowa geologiczna 4. WARUNKI HYDROGEOLOGICZNE 5. WYNIKI ROZPOZNANIA 6. CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH 7. PODSUMOWANIE I WNIOSKI SPIS TABEL: Tabela 1. Zestawienie wyników badań laboratoryjnych SPIS ZAŁĄCZNIKÓW: Zał Mapa topograficzna z lokalizacją terenu przeprowadzonych badań, skala 1: Zał. 1.2a Wycinek Mapy Geologicznej Polski (źródło PIG), Arkusz Gliwice, skala 1: Zał. 1.2b Objaśnienia do Mapy Geologicznej Polski (źródło PIG), Arkusz Gliwice, Zał Mapa dokumentacyjna (dostarczona przez Zleceniodawcę) z lokalizacją otworów badawczych, skala 1:0 Zał , , Karty otworów badawczych, skala 1:60 Zał. 2.3, 2.13 Karty otworów badawczych, skala 1:75 Zał Przekroje geotechniczne, skala pozioma 1:250, skala pionowa 1: Zał Przekroje geotechniczne, skala pozioma 1: skala pionowa 1: Zał. 4.1, , 4.6 Wyniki badań sondą dynamiczną, skala 1:60 Zał. 4.2, 4.5 Wyniki badań sondą dynamiczną, skala 1:75 Zał Analiza uziarnienia gruntu

3 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , WSTĘP W czerwcu 2014 roku przeprowadzono badania geotechniczne mające na celu rozpoznanie podłoża gruntowo wodnego projektowanej budowy budynku hali magazynowej prętów prostych na terenie Huty Łabędy w miejscowości Gliwice. Rozpoznanie przeprowadzone zostało za pomocą otworów badawczych, sondowań dynamicznych, makroskopowej oceny gruntów oraz badań laboratoryjnych. Inwestorem projektowanej inwestycji jest Huta Łabędy S.A. z siedzibą przy ulicy Zawadzkiego 45 w Gliwicach. W trakcie prac terenowych korzystano z dostarczonej przez Zamawiającego mapy sytuacyjno wysokościowej. 2.ZAKRES WYKONANYCH PRAC Zakres prac badawczych został ściśle podyktowany przez Zamawiającego. Otwory badawcze Prace terenowe obejmowały wykonanie rozpoznania w 13 punktach. Rozpoznanie wykonano przy pomocy otworów małośrednicowych do głębokości 12,0 15,0 m poniżej powierzchni terenu ( ppt ), przy użyciu wiertnicy hydrauliczno obrotowej na sucho i zastosowaniu świdrów ślimakowych: L=1,5 m i =90 mm. Łącznie wykonano 162,0 mb wierceń. Otwory dostarczyły informacji na temat wykształcenia i miąższości przewierconych utworów. Podczas wykonywania wierceń dokonywano na bieżąco opisów makroskopowych cech gruntów, pobierano metodą B próbki gruntu z zachowaną wilgotnością i składem ziarnowym o klasie jakości 3 do strunowych worków foliowych, z których wybrane próbki przekazane zostały do badań laboratoryjnych. Po wykonaniu niezbędnych pomiarów i obserwacji, otwory zlikwidowano urobkiem, z zachowaniem następstwa warstw. Maksymalna miąższość warstwy ubijanego urobku nie przekraczała 0,5 m. Teren prac uporządkowano i doprowadzono do stanu pierwotnego. Sondowania dynamiczne W sąsiedztwie otworów badawczych nr 1, nr 3, nr 5, nr 8, nr 11 oraz nr 12 wykonano sondowanie sondą dynamiczną średnią DPM. Sondowanie prowadzono do głębokości

4 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , ,0 m ppt w obrębie punktów badawczych nr 1, nr 5, nr 8 oraz nr 12. Sondowanie w obrębie punktów badawczych nr 3 oraz nr 11 prowadzono do głębokości 15,0 m ppt. Wyniki sondowań pozwoliły na określenie zmienności stopnia zagęszczenia gruntów nie spoistych stwierdzonych w podłożu gruntowym. Przebieg sondowań wyrażony ilością uderzeń potrzebnych do zagłębienia stożkowej końcówki sondy o 10 cm (parametr N 10 ) prezentuje karta wyniki badań sondą dynamiczną (zał ). Badania laboratoryjne Zakres badań laboratoryjnych objął oznaczenie podstawowych własności fizycznych gruntów. Prace laboratoryjne obejmowały szczegółowo: analiza makroskopowa wszystkie próbki gruntów, analiza sitowa 7 oznaczeń (zał ), badania granic konsystencji (metodą Casagrande a ) 3 próbki gruntów, Badania przeprowadzono zgodnie z normą PN88/B Zestawienie wyników badań laboratoryjnych granic konsystencji zawarto w tabeli nr CHARAKTERYSTYKA OBSZARU BADAŃ 3.1 Położenie, morfologia i hydrografia Administracyjnie dokumentowany obszar zlokalizowany jest w miejscowości Gliwice, gminie Gliwice, powiecie Gliwice, województwie śląskim. Pod względem geograficznym (Kondracki, 1998 r.) Gliwice położone są na terenie mezoregionu Wyżyna Katowicka, która od północy i północnego wschodu graniczy z Garbem Tarnogórskim, od południowego wschodu z Pagórami Jaworznickimi. Na południowym zachodzie granicę stanowi Płaskowyż Rybnicki, a na zachodzie Kotlina Raciborska. Wyżyna Katowicka jest częścią makroregionu Wyżyna Śląska, która jest częścią Podprowincji Śląsko Krakowskiej. Główna rolę w hydrografii terenu odgrywa rzeka Kłodnica. Na terenie miasta wzdłuż rzeki utworzony jest kanał Gliwicki, dla którego omawiana rzeka jest podstawowym źródłem zasilania. Kłodnica jest prawostronnym dopływem Odry i na terenie miasta prowadzi wody z południowego wschodu na północny zachód.

5 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Teren badań jest niemal płaski. Rzędne wykonanych otworów badawczych wahają się w granicach od 208,9 m npm (otwór nr 1, 5, 6, 9) do 257,2 m npm (otwór nr 2, 3, 4, 7, 8, 10, 11, 12, 13). 3.2 Budowa geologiczna Pod względem geologicznym omawiany teren położony jest na pograniczu Zapadliska Górnośląskiego i Monokliny Śląsko Krakowskiej, który budują utwory od karbonu do czwartorzędu. Osady karbońskie buduje gruba seria naprzemianległych piaskowców i łupków zawierających wtrącenia pokładu węgla. Utwory nadległe reprezentowane są głównie przez triasowe osady pstrego piaskowca i wapienia muszlowego, występujące w postaci ciągłej pokrywy lub pojedynczych płatów. Utwory mioceńskie reprezentowane są przez iły i muły, warstwowane, posiadające wkładki gipsu. Utwory czwartorzędowe stanowią pokrywę dla całego badanego terenu. Wykształcone są głównie jako plejstoceńskie gliny piaszczysto morenowe, na których zalegają piaszczysto żwirowe utwory rzeczne. W spągu glin morenowych występują iły warwowe. Holocen reprezentują mułki organiczne, torfy i piaski rzeczne. Muły wypełniające nierówności dna doliny podścielone są utworami piaszczystymi. 4. WARUNKI HYDROGEOLOGICZNE Zgodnie z przyjętym podziałem hydroregionalnym Polski (Paczyński, 1995 r.) badany obszar należy do regionu śląsko krakowskiego (XII). Badany obszar znajduje się na terenie Zbiornika Gliwice (nr 330) zaliczanym do obszarów Głównych Zbiorników Wód Podziemnych (GZWP) w Polsce wymagających szczególnej ochrony (Kleczkowski, 1990 r.). Podczas prowadzenia prac terenowych do głębokości rozpoznania stwierdzono obecność jednego czwartorzędowego poziomu wodonośnego o zwierciadle swobodnym w osadach piasku średniego. Zbiorcze zestawienie warunków hydrogeologicznych przedstawiono w tabeli nr 2.

6 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Tabela 2. Warunki hydrogeologiczne Lp. Otwór badawczy Litologia Poziom nawiercony [m p.p.t.] Poziom ustabilizowany [m p.p.t.] [m n.p.m.] [m n.p.m.] 1 1 P s 5,7 (203,2) 2 2 P s 5,8 (203,2) 3 3 P s 5,9 (203,1) 4 4 P s 6,0 (203,0) 5 5 P s 5,9 (203,0) 6 6 P s 5,9 (203,0) 7 7 P s 6,1 (202,9) 8 8 P s 6,1 (202,9) 9 9 P s 6,2 (202,8) P s 6,3 (202,7) P s 6,2 (202,8) P s 6,3 (202,7) P s 6,3 (202,7) 5,7 (203,2) 5,8 (203,2) 5,9 (203,1) 6,0 (203,0) 5,9 (203,0) 5,9 (203,0) 6,1 (202,9) 6,1 (202,9) 6,2 (202,8) 6,3 (202,7) 6,2 (202,8) 6,3 (202,7) 6,3 (202,7) 5. WYNIKI ROZPOZNANIA W obrębie analizowanego obszaru do głębokości rozpoznania podłoże gruntowe budują utwory czwartorzędowe akumulacji rzecznej, które litologicznie odpowiadają piaskom średnim oraz glinie pylastej. W miejscu wykonania otworów badawczych nr 1 7 strefę przypowierzchniową stanowią grunty nasypowe grunty niespoiste (piasek średni) z domieszką gruzu (15%), cegły (10%) oraz żużlu (10%) o miąższości 2,6 3,1 m. W miejscu wykonania otworu badawczego nr 8 strefę przypowierzchniową stanowi warstwa betonu o miąższości 0,4 m, pod którą zalegają grunty nasypowe grunty niespoiste (piasek średni) z domieszką żużlu (20%), odpadów komunalnych (20%) oraz cegły (5%) o miąższości 3,1 m.

7 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , W miejscu wykonania otworów badawczych nr 9 11 strefę przypowierzchniową stanowią grunty nasypowe grunty spoiste (piasek gliniasty) z domieszką żużlu (30%), cegły (10%) oraz gruzu (10%) o miąższości 3,2 m. W miejscu wykonania otworów badawczych nr strefę przypowierzchniową stanowią grunty nasypowe grunty spoiste (piasek gliniasty) z domieszką gruzu (15%), żużlu (15%) oraz cegły (10%) o miąższości 3,1 3,3 m. Wyniki rozpoznania geotechnicznego w formie kart otworów badawczych przedstawiono w załącznikach CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH Charakterystykę warunków geotechnicznych przeprowadzono w oparciu o rezultaty prac terenowych, tj. wierceń, sondowań dynamicznych, badań makroskopowych próbek gruntów oraz wyniki badań laboratoryjnych i analizę materiałów archiwalnych, zgodnie z normami gruntowymi: PN02/B04452, PN81/B03020, PN86/B02480, PN88/B Parametry wiodące warstw geotechnicznych stopień plastyczności I L oraz stopień zagęszczenia I D ustalono metodą bezpośrednią A w rozumieniu normy PN81/B Pozostałe parametry geotechniczne ustalono metodą pośrednią B tj. za pomocą związków korelacyjnych pomiędzy parametrami wiodącymi a cechami mechanicznodeformacyjnymi. W miejscu wykonania otworów badawczych nr 1 7 strefę przypowierzchniową stanowi warstwa nasypu niebudowlanego zbudowanego z piasku średniego z domieszką gruzu, cegły oraz żużlu o miąższości 2,6 3,1 m. W miejscu wykonania otworu badawczego nr 8 bezpośrednio od powierzchni terenu występuje warstwa betonu o miąższości 0,4 m, pod którą zalega nasyp niebudowlany zbudowany z piasku średniego z domieszką żużlu, odpadów komunalnych oraz cegły o miąższości 3,1 m. Strefę przypowierzchniową w miejscu wykonania otworów badawczych nr 9 13 stanowi warstwa nasypu niebudowlanego zbudowanego z piasku gliniastego z domieszką żużlu, gruzu oraz cegły o miąższości 3,1 3,3 m. Pod warstwą nasypów niebudowlanych oraz bezpośrednio od powierzchni terenu zalegają grunty rodzime rozpatrywane jako podłoże budowlane. W podłożu budowlanym wydzielono cztery warstwy geotechniczne. Do warstwy pierwszej (I) zaliczono piasek średni o barwie brązowej w stanie zagęszczonym grunty nośne. Występowanie warstwy I stwierdzono we wszystkich

8 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , otworach badawczych. Uśrednione wartości charakterystyczne parametrów geotechnicznych warstwy I przedstawiają się następująco: I (n) D ~ 0,71 (n) ~ 1,90 g/cm 3 c (n) u ~ 0,0 kpa (n) u ~ 34,3 o E (n) o ~ kpa M (n) o ~ kpa Do warstwy drugiej (II) zaliczono piasek średni o barwie brązowej w stanie zagęszczonym grunty nośne. Występowanie warstwy II stwierdzono we wszystkich otworach badawczych. Uśrednione wartości charakterystyczne parametrów geotechnicznych warstwy II przedstawiają się następująco: I (n) D ~ 0,76 (n) ~ 2,05 g/cm 3 c (n) u ~ 0,0 kpa (n) u ~ 34,6 o E (n) o ~ kpa M (n) o ~ kpa Do warstwy trzeciej (III) zaliczono glinę pylastą o barwie brązowej w stanie plastycznym grunty o obniżonej nośności. Występowanie warstwy III stwierdzono w czterech otworach badawczych. Uśrednione wartości charakterystyczne parametrów geotechnicznych warstwy III przedstawiają się następująco: I (n) L ~ 0,45 symbol konsolidacji C (n) ~ 2,00 g/cm 3 c (n) u ~ 9,5 kpa (n) u ~ 10,8 o E (n) o ~ kpa M (n) o ~ kpa Do warstwy czwartej (IV) zaliczono glinę pylastą o barwie brązowo szarej w stanie plastycznym grunty o obniżonej nośności. Występowanie warstwy IV stwierdzono w jednym otworze badawczym. Uśrednione wartości charakterystyczne parametrów geotechnicznych warstwy IV przedstawiają się następująco: I (n) L ~ 0,29 symbol konsolidacji C (n) ~ 2,00 g/cm 3 c (n) u ~ 13,6 kpa (n) u ~ 13,4 o E (n) o ~ kpa M (n) o ~ kpa

9 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Przed zastosowaniem do obliczeń podane parametry charakterystyczne należy pomnożyć przez współczynnik materiałowy m, który wynosi 0,9 lub 1,1 w zależności od zastosowanych obliczeń przy czym należy przyjmować wartość bardziej niekorzystną. 7. PODSUMOWANIE I WNIOSKI 1. Niniejsze opracowanie wykonano na zlecenie Huta Łabędy S.A. z siedzibą przy ulicy Zawadzkiego 45 w miejscowości Gliwice. Celem niniejszego opracowania było rozpoznanie podłoża gruntowo wodnego projektowanego budynku hali magazynowej prętów prostych na terenie Huty Łabędy w miejscowości Gliwice. Zakres rzeczowy zawarty w niniejszym opracowaniu tj. zakres przeprowadzonych badań, ilość otworów badawczych oraz ich lokalizacja został ściśle podyktowany przez Zleceniodawcę. 2. Podłoże gruntowe rozpoznano w 13 punktach badawczych do głębokości 12,0 15,0 m ppt. 3. Teren badań jest niemal płaski. Rzędne wykonanych otworów badawczych wahają się w granicach od 208,9 m npm (otwór nr 1, 5, 6, 9) do 257,2 m npm (otwór nr 2, 3, 4, 7, 8, 10, 11, 12, 13). 4. Na badanym obszarze, do głębokości rozpoznania podłoże gruntowe budują utwory czwartorzędowe akumulacji rzecznej, które pod względem parametrów geotechnicznych zostały zaklasyfikowane do czterech warstw geotechnicznych. I oraz II warstwa geotechniczna, do których zaliczono piaski średnie w stanie zagęszczonym są warstwami nośnymi. III i IV warstwa geotechniczna, do których zaliczono glinę pylastą w stanie plastycznym są warstwami o obniżonej nośności. 5. Miąższość nasypu niebudowlanego w miejscu wykonania otworów badawczych nr 1 7 wynosi 2,6 3,1 m. Nasyp ten zbudowany jest z piasku średniego z domieszką żużlu, gruzu oraz cegły. Miąższość nasypu niebudowlanego w miejscu wykonania otworu badawczego nr 8 wynosi 3,5 m. Nasyp ten zbudowany jest z piasku średniego z domieszką żużlu, odpadów

10 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , komunalnych oraz cegły. Miąższość nasypu niebudowlanego w miejscu wykonania otworów badawczych nr 9 13 wynosi 3,1 3,3 m. Nasyp ten zbudowany jest z piasków gliniastych z domieszką żużlu, gruzu, oraz cegły. Nie można wykluczyć anomalii dotyczących składu ziarnowego i miąższości nasypu. Warstwa ta jest warstwą nienośną dlatego też zaleca się usunięcie wszystkich gruntów antropogenicznych. 6. Podczas prowadzenia prac terenowych, do głębokości rozpoznania zaobserwowano występowanie jednego czwartorzędowego poziomu wodonośnego w osadach piaszczystych. Zbiorcze zestawienie warunków hydrogeologicznych przedstawiono w tabeli nr Normowa głębokość przemarzania dla rejonu będącego przedmiotem badań wynosi h z =1,0 m. 8. Nie stwierdzono niekorzystnych zjawisk i procesów destabilizujących podłoże gruntowe. Obszar objęty badaniami znajduje się na terenie zaliczanym do obszarów zagrożonych podtopieniami (geoportal epsh). 9. Wszelkie wykopy należy zabezpieczyć przed napływem wód opadowych oraz gruntowych. Prace ziemne należy wykonywać w odpowiednim czasie, tak aby nie dopuścić do zamoknięcia oraz przemarzania gruntów w dnie wykopu i na skarpach. Wszelkie prace ziemne powinny być prowadzone pod nadzorem uprawnionego geologa. 10. Na podstawie danych z wykonanych wyrobisk badawczych warunki gruntowe występujące w obrębie planowanej inwestycji na projektowanym poziomie posadowienia tj. 4,3 m ppt kwalifikuje się jako proste. 11. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 2012, poz. 463) ze względu na stwierdzone proste warunki gruntowo wodne oraz ze względu na głębokość posadowienia (>1,2 m) obiektu proponuje się przyjęcie II kategorii geotechnicznej obiektu budowlanego. W trakcie projektowania przy

11 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , zmianie założeń poziomu posadowienia obiektu, lub w trakcie budowy, przy stwierdzeniu innych od założonych warunków gruntowych, kategoria geotechniczna obiektu może ulec zmianie. Ostatecznie kategorię geotechniczną określi Projektant po zapoznaniu się z niniejszą opinią.

12 Lp Numer otworu Głębokość poboru próby [m ppt] Numer warstwy geotechnicznej Ilość wałeczków Stan gruntu Wilgotność W n [%] Granica plastyczności Wp[%] Wilgotność W n Granica płynności WL[%] Wskaźnik plastyczności Ip Stopień plastyczności Tabela 1. Zestawienie wyników badań laboratoryjnych. Opis gruntu według analizy makroskopowej Cechy fizyczne Rodzaj gruntu i barwa IL 1 1 2,8 G π Glina pylasta, brązowa III w 3/3 pl 27,47 22,11 34,04 11,93 0, ,0 G π Glina pylasta, brązowa III w 3/3 pl 26,88 21,47 33,74 12,27 0, ,7 G π Glina pylasta, brązowo szara IV w 2/2 pl 25,13 22,10 32,53 10,43 0,29

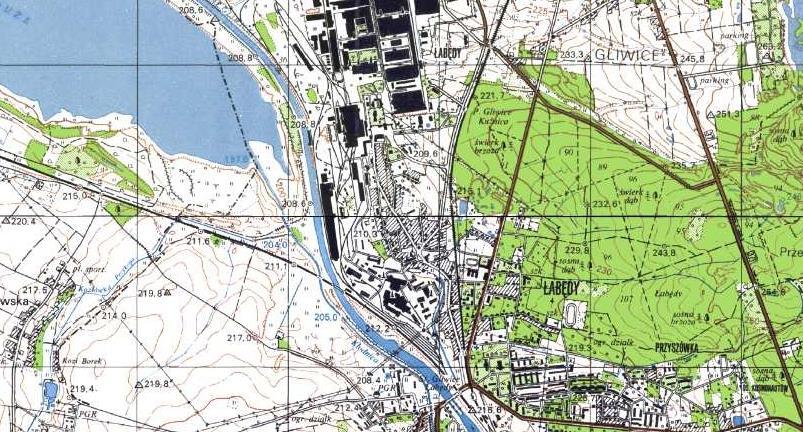

13 obszar przeprowadzonych prac Obiekt: Hala magazynowa prętów prostych w miejscowości Gliwice Nazwa rysunku: Mapa topograficzna z lokalizacją obszaru przeprowadzonych prac ZAŁ. 1.1 Data: VI2014 Skala: 1: Opracował: Ł. Świerczek

14 obszar przeprowadzonych prac Obiekt: Hala magazynowa prętów prostych w miejscowości Gliwice Nazwa rysunku: Wycinek Mapy Geologicznej Polski arkusz Gliwice ZAŁ. 1.2a Data: VI2014 Skala: 1: Opracował: Ł. Świerczek

15 Zał.1.2b Objaśnienia do Mapy Geologicznej Polski, Arkusz Gliwice

16 I II VI 11 VI 10 9 V 8 IV 7 V 6 III 5 IV III 1 II I Otwory badawcze 1 I I Przekroje geotechniczne Obiekt: Hala magazynowa prętów prostych w miejscowości Gliwice Nazwa rysunku: Mapa dokumentacyjna z lokalizacją otworów badawczych ZAŁ. 1.3 Data: VI2014 Skala: 1:0 Opracował: Ł.Świerczek

17 geologika KARTA OTWORU BADAWCZEGO Profil numer 1 Zał.Nr: 2.1 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek średni + gruz (15%) + cegła (10%) + żużel (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE glina pylasta brązowa 3.0 Gπ III w pl 3.50 piasek średni brązowoszary 4.0 I mw piasek średni brązowoszary CZWARTORZĘD Q zg 9.0 II nw

18 geologika KARTA OTWORU BADAWCZEGO Profil numer 2 Zał.Nr: 2.2 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek średni + gruz (15%) + cegła (10%) +żużel (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE piasek średni brązowy 4.0 I w piasek średni brązowoszary CZWARTORZĘD Q zg 9.0 II nw

19 geologika KARTA OTWORU BADAWCZEGO Profil numer 3 Zał.Nr: 2.3 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 75 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek średni + gruz (15%) + cegła (10%) +żużel (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE piasek średni brązowy 4.0 I w piasek średni brązowoszary CZWARTORZĘD Q 9.0 zg 10.0 II mw/w

20 geologika KARTA OTWORU BADAWCZEGO Profil numer 4 Zał.Nr: 2.4 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek średni + gruz (15%) + cegła (10%) + żużel (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE glina pylasta brązowa Gπ III pl piasek średni brązowy w 5.0 I piasek średni brązowoszary CZWARTORZĘD Q zg 9.0 II nw

21 geologika KARTA OTWORU BADAWCZEGO Profil numer 5 Zał.Nr: 2.5 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek średni + gruz (15%) + cegła (10%) +żużel (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE glina pylasta brązowa piasek średni brązowy Gπ III pl 4.0 I w piasek średni brązowoszary CZWARTORZĘD Q zg 9.0 II nw

22 geologika KARTA OTWORU BADAWCZEGO Profil numer 6 Zał.Nr: 2.6 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek średni + gruz (15%) + cegła (10%) +żużel (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE glina pylasta brązowa Gπ III pl 3.20 piasek średni brązowy 4.0 I w piasek średni brązowoszary CZWARTORZĘD Q zg 9.0 II nw

23 geologika KARTA OTWORU BADAWCZEGO Profil numer 7 Zał.Nr: 2.7 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek średni + gruz (15%) + cegła (10%) +żużel (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE piasek średni brązowy 4.0 I w piasek średni brązowoszary CZWARTORZĘD Q zg 9.0 II nw

24 geologika KARTA OTWORU BADAWCZEGO Profil numer 8 Zał.Nr: 2.8 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny beton Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 0.40 nasyp niebudowlany (piasek średni + żużel (20%) + odpady komunalny (20%) + cegła (5%)) 1.0 INNE glina pylasta brązowoszara Gπ IV pl 4.20 piasek średni brązowy 5.0 I w piasek średni brązowoszary 7.0 CZWARTORZĘD Q 8.0 zg 9.0 II nw

25 geologika KARTA OTWORU BADAWCZEGO Profil numer 9 Zał.Nr: 2.9 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek gliniasty + żużel (30%) + cegła (10%) + gruz (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE piasek średni brązowy I w piasek średni brązowoszary 7.0 CZWARTORZĘD Q 8.0 zg 9.0 II nw

26 geologika KARTA OTWORU BADAWCZEGO Profil numer 10 Zał.Nr: 2.10 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek gliniasty + żużel (30%) + cegła (10%) + gruz (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE piasek średni brązowy I w piasek średni brązowoszary 7.0 CZWARTORZĘD Q 8.0 zg 9.0 II nw

27 geologika KARTA OTWORU BADAWCZEGO Profil numer 11 Zał.Nr: 2.11 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 75 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek gliniasty + żużel (30%) + cegła (10%) + gruz (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE piasek średni brązowy I w piasek średni brązowoszary CZWARTORZĘD Q 9.0 zg II nw

28 geologika KARTA OTWORU BADAWCZEGO Profil numer 12 Zał.Nr: 2.12 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek gliniasty + gruz (15%) + żużel (15%) + cegła (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE piasek średni brązowy I w piasek średni brązowoszary CZWARTORZĘD Q zg 9.0 II nw

29 geologika KARTA OTWORU BADAWCZEGO Profil numer 13 Zał.Nr: 2.13 Wiertnica: WHO Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Głębokość: m Skala 1 : 60 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (piasek gliniasty + gruz (15%) + żużel (15%) + cegła (10%)) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 INNE piasek średni brązowy I w piasek średni brązowoszary 7.0 CZWARTORZĘD Q 8.0 zg 9.0 II nw

30 SE m n.p.m NW m n.p.m nasyp niebudowlany nasyp niebudowlany nasyp niebudowlany nasyp niebudowlany Gπ I ID=0,71 III IL=0,45 Gπ III IL=0,45 I ID=0,71 I ID=0,71 I ID=0, Skala 250 1: II ID=0,76 II ID=0,76 II ID=0, II ID=0, Gł Gł Gł Gł Gł m m m m 13 Data Nazwisko Opracował Ł.Świerczek Weryfikował M.Kudyk Usługi Geologiczne "Geologika" s.c. P.Gorczyca J.Gorczyca ul. Kaczorowy 87, Jasło Przekrój geotechniczny II Zał.Nr 3.1 Skala 250 1:

31 SE m n.p.m NW m n.p.m nasyp niebudowlany nasyp niebudowlany nasyp niebudowlany Gπ I ID=0,71 III IL=0,45 I ID=0,71 I ID=0, Skala 250 1: II ID=0,76 II ID=0,76 II ID=0, Gł Gł Gł Gł m m m 12 Data Nazwisko Opracował Ł.Świerczek Weryfikował M.Kudyk Usługi Geologiczne "Geologika" s.c. P.Gorczyca J.Gorczyca ul. Kaczorowy 87, Jasło Przekrój geotechniczny IIII Zał.Nr 3.2 Skala 250 1:

32 SE m n.p.m NW m n.p.m nasyp niebudowlany nasyp niebudowlany I ID=0,71 I ID=0,71 III IL=0,45 Gπ Skala 1: II ID=0,76 II ID=0, Gł Gł Gł m m 4 Data Nazwisko Opracował Ł.Świerczek Weryfikował M.Kudyk Usługi Geologiczne "Geologika" s.c. P.Gorczyca J.Gorczyca ul. Kaczorowy 87, Jasło Przekrój geotechniczny IIIIII Zał.Nr 3.3 Skala 1:

33 SE m n.p.m NW m n.p.m nasyp niebudowlany nasyp niebudowlany Gπ Gπ III IL=0,45 III IL=0, I ID=0,71 I ID=0, Skala 1: II ID=0,76 II ID=0, Gł Gł Gł m m 7 Data Nazwisko Opracował Ł.Świerczek Weryfikował M.Kudyk Usługi Geologiczne "Geologika" s.c. P.Gorczyca J.Gorczyca ul. Kaczorowy 87, Jasło Przekrój geotechniczny IVIV Zał.Nr 3.4 Skala 1:

34 SW m n.p.m NE m n.p.m beton beton nasyp niebudowlany nasyp niebudowlany Skala 1: I ID=0,71 IV IL=0, Gπ IV IL=0,29 I ID=0, II ID=0,76 II ID=0, Gł Gł Gł m m 9 Data Nazwisko Opracował Ł.Świerczek Weryfikował M.Kudyk Usługi Geologiczne "Geologika" s.c. P.Gorczyca J.Gorczyca ul. Kaczorowy 87, Jasło Przekrój geotechniczny VV Zał.Nr 3.5 Skala 1:

35 SW m n.p.m NE m n.p.m nasyp niebudowlany nasyp niebudowlany I ID=0,71 I ID=0, Skala 1: II ID=0,76 II ID=0, Gł Gł Gł m m 12 Data Nazwisko Opracował Ł.Świerczek Weryfikował M.Kudyk Usługi Geologiczne "Geologika" s.c. P.Gorczyca J.Gorczyca ul. Kaczorowy 87, Jasło Przekrój geotechniczny VIVI Zał.Nr 3.6 Skala 1:

36 WYNIKI BADAŃ SONDĄ DYNAMICZNĄ Profil numer 1 Zał.Nr: 4.1 Sonda Nr: 1 Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Skala 1 : 60 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Stratygrafia 1.0 INNE Nasyp Gπ CZWARTORZĘD Czwarorzęd

37 geologika WYNIKI BADAŃ SONDĄ DYNAMICZNĄ Profil numer 3 Zał.Nr: 4.2 Sonda Nr: 2 Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Skala 1 : 75 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Stratygrafia 1.0 INNE Nasyp CZWARTORZĘD Czwarorzęd

38 geologika WYNIKI BADAŃ SONDĄ DYNAMICZNĄ Profil numer 5 Zał.Nr: 4.3 Sonda Nr: 3 Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Skala 1 : 60 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Stratygrafia 1.0 INNE Nasyp Gπ CZWARTORZĘD Czwarorzęd

39 geologika WYNIKI BADAŃ SONDĄ DYNAMICZNĄ Profil numer 8 Zał.Nr: 4.4 Sonda Nr: 4 Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Skala 1 : 60 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Stratygrafia 1.0 INNE Nasyp Gπ CZWARTORZĘD Czwarorzęd

40 geologika WYNIKI BADAŃ SONDĄ DYNAMICZNĄ Profil numer 11 Zał.Nr: 4.5 Sonda Nr: 5 Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Skala 1 : 75 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Stratygrafia 1.0 INNE Nasyp CZWARTORZĘD Czwarorzęd

41 geologika WYNIKI BADAŃ SONDĄ DYNAMICZNĄ Profil numer 12 Zał.Nr: 4.6 Sonda Nr: 6 Miejscowość: Gliwice Gmina: Gliwice Powiat: Gliwice Województwo: śląskie Obiekt: Hala magazynowa Inwestor: Huta Łabędy S.A. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Mechanicznoobrotowy Rzędna: m n.p.m. Skala 1 : 60 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Stratygrafia 1.0 INNE Nasyp CZWARTORZĘD Czwarorzęd

42 zawartość ziarn(cząstek) mniejszych niż d, [%] ANALIZA UZIARNIENIA GRUNTU ZAŁ. 5.1 Obiekt: Hala magazynowa Nr otworu: Głębokość: Data badania: Numer warstwy: 1 3,7 [m ppt] I nazwa gruntu Piasek średni WYKRES KRZYWEJ UZIARNIENIA IŁOWA PYŁOWA PIASKOWA ŻWIROWA 0 0,001 0,01 0, średnica ziarn(cząstek), [mm] ZESTAWIENIE POSZCZEGÓLNYCH FRAKCJI żwirowa i kamienista d>2mm piaskowa 2mm d>0,05mm pyłowa i iłowa d 0,05mm piasek gruby 2<=d>0,5 piasek średni 0,5<=d>0,25 piasek drobny 0,25<=d>0,05 1,6 4,7 20,5 59,4 13,8 średnice miarodajne d 10 d 20 d 30 d 40 d 50 d 60 d 70 0,17 0,26 0,30 0,33 0,38 0,41 0,45 wskaźnik uziarnienia gruntu wskaźnik krzywizny uziarnienia wpółczynnik filtracji U=d 60 /d 10 = C=(d 30 2 )/(d 10 *d 60 )= k=0,36*d 20 2,3 = 2,41 1,29 0,016 m/s Badanie opracował mgr inż. Damian Dubiel

43 zawartość ziarn(cząstek) mniejszych niż d, [%] ANALIZA UZIARNIENIA GRUNTU ZAŁ. 5.2 Obiekt: Hala magazynowa Nr otworu: Głębokość: Data badania: Numer warstwy: 2 5,0 [m ppt] I nazwa gruntu Piasek średni WYKRES KRZYWEJ UZIARNIENIA IŁOWA PYŁOWA PIASKOWA ŻWIROWA 0 0,001 0,01 0, średnica ziarn(cząstek), [mm] ZESTAWIENIE POSZCZEGÓLNYCH FRAKCJI żwirowa i kamienista d>2mm piaskowa 2mm d>0,05mm pyłowa i iłowa d 0,05mm piasek gruby 2<=d>0,5 piasek średni 0,5<=d>0,25 piasek drobny 0,25<=d>0,05 0,7 4,4 29,6 54,4 10,9 średnice miarodajne d 10 d 20 d 30 d 40 d 50 d 60 d 70 0,20 0,28 0,32 0,36 0,39 0,43 0,50 wskaźnik uziarnienia gruntu wskaźnik krzywizny uziarnienia wpółczynnik filtracji U=d 60 /d 10 = C=(d 30 2 )/(d 10 *d 60 )= k=0,36*d 20 2,3 = 2,15 1,19 0,019 m/s Badanie opracował mgr inż. Damian Dubiel

44 zawartość ziarn(cząstek) mniejszych niż d, [%] ANALIZA UZIARNIENIA GRUNTU ZAŁ. 5.3 Obiekt: Hala magazynowa Nr otworu: Głębokość: Data badania: Numer warstwy: 13 7,0 [m ppt] II nazwa gruntu Piasek średni WYKRES KRZYWEJ UZIARNIENIA IŁOWA PYŁOWA PIASKOWA ŻWIROWA 0 0,001 0,01 0, średnica ziarn(cząstek), [mm] ZESTAWIENIE POSZCZEGÓLNYCH FRAKCJI żwirowa i kamienista d>2mm piaskowa 2mm d>0,05mm pyłowa i iłowa d 0,05mm piasek gruby 2<=d>0,5 piasek średni 0,5<=d>0,25 piasek drobny 0,25<=d>0,05 0,6 4,1 8,0 52,7 34,6 średnice miarodajne d 10 d 20 d 30 d 40 d 50 d 60 d 70 0,13 0,17 0,22 0,26 0,3 0,33 0,37 wskaźnik uziarnienia gruntu wskaźnik krzywizny uziarnienia wpółczynnik filtracji U=d 60 /d 10 = C=(d 30 2 )/(d 10 *d 60 )= k=0,36*d 20 2,3 = 2,54 1,13 0,006 m/s Badanie opracował mgr inż. Damian Dubiel

45 zawartość ziarn(cząstek) mniejszych niż d, [%] ANALIZA UZIARNIENIA GRUNTU ZAŁ. 5.4 Obiekt: Hala magazynowa Nr otworu: Głębokość: Data badania: Numer warstwy: 7 10,0 [m ppt] II nazwa gruntu Piasek średni WYKRES KRZYWEJ UZIARNIENIA IŁOWA PYŁOWA PIASKOWA ŻWIROWA 0 0,001 0,01 0, średnica ziarn(cząstek), [mm] ZESTAWIENIE POSZCZEGÓLNYCH FRAKCJI żwirowa i kamienista d>2mm piaskowa 2mm d>0,05mm pyłowa i iłowa d 0,05mm piasek gruby 2<=d>0,5 piasek średni 0,5<=d>0,25 piasek drobny 0,25<=d>0,05 0,3 8,3 8,2 42,7 40,5 średnice miarodajne d 10 d 20 d 30 d 40 d 50 d 60 d 70 0,089 0,13 0,17 0,21 0,26 0,31 0,36 wskaźnik uziarnienia gruntu wskaźnik krzywizny uziarnienia wpółczynnik filtracji U=d 60 /d 10 = C=(d 30 2 )/(d 10 *d 60 )= k=0,36*d 20 2,3 = 3,48 1,05 0,003 m/s Badanie opracował mgr inż. Damian Dubiel

46 zawartość ziarn(cząstek) mniejszych niż d, [%] ANALIZA UZIARNIENIA GRUNTU ZAŁ. 5.5 Obiekt: Hala magazynowa Nr otworu: Głębokość: Data badania: Numer warstwy: 5 8,0 [m ppt] II nazwa gruntu Piasek średni WYKRES KRZYWEJ UZIARNIENIA IŁOWA PYŁOWA PIASKOWA ŻWIROWA 0 0,001 0,01 0, średnica ziarn(cząstek), [mm] ZESTAWIENIE POSZCZEGÓLNYCH FRAKCJI żwirowa i kamienista d>2mm piaskowa 2mm d>0,05mm pyłowa i iłowa d 0,05mm piasek gruby 2<=d>0,5 piasek średni 0,5<=d>0,25 piasek drobny 0,25<=d>0,05 0,5 6,6 11,1 43,6 38,2 średnice miarodajne d 10 d 20 d 30 d 40 d 50 d 60 d 70 0,09 0,13 0,17 0,22 0,28 0,32 0,37 wskaźnik uziarnienia gruntu wskaźnik krzywizny uziarnienia wpółczynnik filtracji U=d 60 /d 10 = C=(d 30 2 )/(d 10 *d 60 )= k=0,36*d 20 2,3 = 3,56 1,00 0,003 m/s Badanie opracował mgr inż. Damian Dubiel

47 zawartość ziarn(cząstek) mniejszych niż d, [%] ANALIZA UZIARNIENIA GRUNTU ZAŁ. 5.6 Obiekt: Hala magazynowa Nr otworu: Głębokość: Data badania: Numer warstwy: 2 11,5 [m ppt] II nazwa gruntu Piasek średni WYKRES KRZYWEJ UZIARNIENIA IŁOWA PYŁOWA PIASKOWA ŻWIROWA 0 0,001 0,01 0, średnica ziarn(cząstek), [mm] ZESTAWIENIE POSZCZEGÓLNYCH FRAKCJI żwirowa i kamienista d>2mm piaskowa 2mm d>0,05mm pyłowa i iłowa d 0,05mm piasek gruby 2<=d>0,5 piasek średni 0,5<=d>0,25 piasek drobny 0,25<=d>0,05 0,1 2,5 15,4 50,5 31,5 średnice miarodajne d 10 d 20 d 30 d 40 d 50 d 60 d 70 0,13 0,18 0,23 0,28 0,32 0,36 0,40 wskaźnik uziarnienia gruntu wskaźnik krzywizny uziarnienia wpółczynnik filtracji U=d 60 /d 10 = C=(d 30 2 )/(d 10 *d 60 )= k=0,36*d 20 2,3 = 2,77 1,13 0,007 m/s Badanie opracował mgr inż. Damian Dubiel

48 zawartość ziarn(cząstek) mniejszych niż d, [%] ANALIZA UZIARNIENIA GRUNTU ZAŁ. 5.7 Obiekt: Hala magazynowa Nr otworu: Głębokość: Data badania: Numer warstwy: 11 14,5 [m ppt] II nazwa gruntu Piasek średni WYKRES KRZYWEJ UZIARNIENIA IŁOWA PYŁOWA PIASKOWA ŻWIROWA 0 0,001 0,01 0, średnica ziarn(cząstek), [mm] ZESTAWIENIE POSZCZEGÓLNYCH FRAKCJI żwirowa i kamienista d>2mm piaskowa 2mm d>0,05mm pyłowa i iłowa d 0,05mm piasek gruby 2<=d>0,5 piasek średni 0,5<=d>0,25 piasek drobny 0,25<=d>0,05 0,5 7,9 14,1 45,3 32,2 średnice miarodajne d 10 d 20 d 30 d 40 d 50 d 60 d 70 0,085 0,15 0,19 0,25 0,30 0,34 0,39 wskaźnik uziarnienia gruntu wskaźnik krzywizny uziarnienia wpółczynnik filtracji U=d 60 /d 10 = C=(d 30 2 )/(d 10 *d 60 )= k=0,36*d 20 2,3 = 4,00 1,25 0,005 m/s Badanie opracował mgr inż. Damian Dubiel
