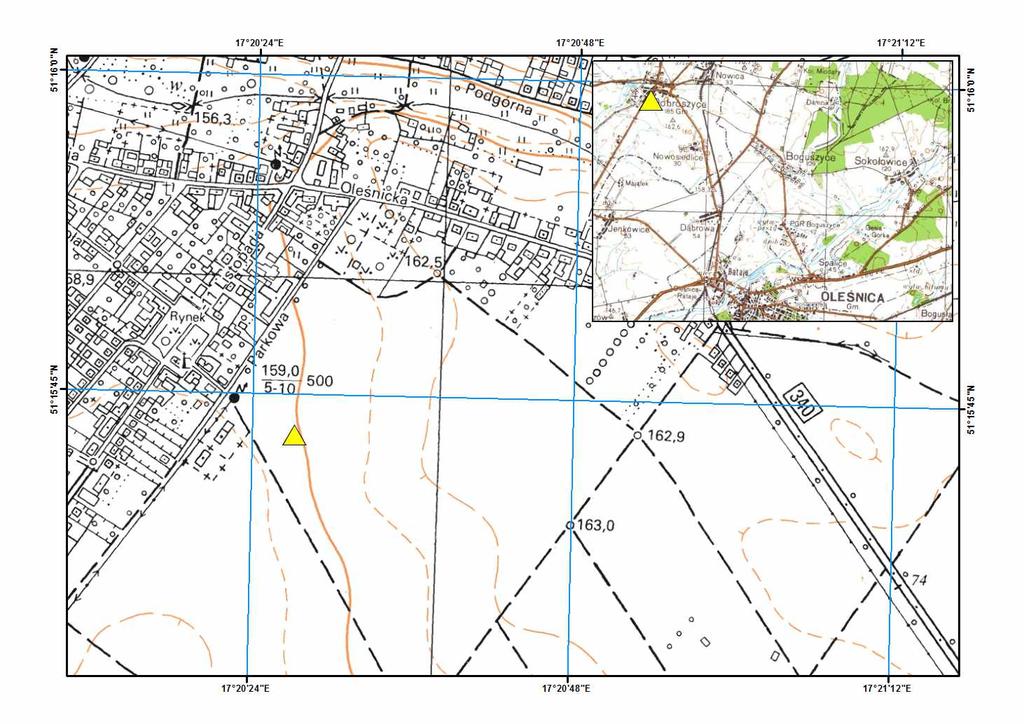

2 Dokumentacja geotechniczna dotycząca rozpoznania warunków gruntowo-wodnych na działkach 155/2, 155/7 w Dobroszycach powiat oleśnicki dla budowy przedszkola bez podpiwniczenia. SPIS TREŚCI strona 1. WSTĘP 2 2. CHARAKTERYSTYKA PROJEKTOWANYCH OBIEKTÓW 2 3. CHARAKTERYSTYKA TERENU BADAŃ Położenie i morfologia Budowa geologiczna i warunki hydrogeologiczne 3 4. METODYKA I ZAKRES WYKONANYCH PRAC Prace wiertnicze Prace terenowe Prace geodezyjne Prace laboratoryjne Prace dokumentacyjne 4 5. CHARAKTERYSTYKA WARUNKÓW GEOLOGICZNO-INŻYNIERSKICH Opis geotechniczny podłoża gruntowego Warunki wodne 6 6. PODSUMOWANIE I WNIOSKI 6 SPIS ZAŁĄCZNIKÓW 1. Lokalizacja terenu badań w skali 1: Mapa dokumentacyjna w skali 1: Przekroje geotechniczne w skali 1:500/50; Karty otworów geotechnicznych w skali 1:50 5. Karta sondowania dynamicznego DPL w skali 1:50 6. Tabela charakterystycznych wartości parametrów dla wydzielonych warstw geotechnicznych 7. Objaśnienia do kart otworów geotechnicznych. strona 1

3 Dokumentacja geotechniczna dotycząca rozpoznania warunków gruntowo-wodnych na działkach 155/2, 155/7 w Dobroszycach powiat oleśnicki dla budowy przedszkola bez podpiwniczenia. 1. WSTĘP Niniejsza dokumentacja sporządzona została na zlecenie Archigra Biuro Projektowe Grażyna Rajewska ul. Wileńska 3a, Oleśnica. Celem opracowania jest przedstawienie wyników prac wykonanych w ramach realizacji programu badań geotechnicznych podłoża gruntowego na obszarze przewidzianym pod zabudowie na działkach o numerze ew. 155/2, 155/7 Dobroszyce, gmina Dobroszyce, powiat oleśnicki, województwo dolnośląskie. Program badań uzgodniony został z zamawiającym oraz konstruktorem. Dokumentacja niniejsza opracowana została zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. Na podstawie art. 34 ust. 6 pkt2 ustawy z dnia 7 lipca 1994 r.- Prawo budowlane (Dz. U. z 2012 r. Nr 243, poz. 1623, z późn. zm.). Zadaniem wykonanych prac było rozpoznanie warunków gruntowo-wodnych w podłożu budowlanym dla potrzeb opracowania projektu posadowienia obiektów w sposób gwarantujący ich stateczność oraz bezpieczeństwo w trakcie budowy i eksploatacji. 2. CHARAKTERYSTYKA PROJEKTOWANYCH OBIEKTÓW Przedmiotem inwestycji jest budowa budynku bez podpiwniczenia z przeznaczeniem na przedszkole, na działkach oznaczonych numerem 155/2, 155/7 w Dobroszycach. Działka ta stanowią grunt budowlany z przeznaczeniem, zgodnie z miejscowym planem zagospodarowania przestrzennego, pod zabudowę. Przewidywany poziom posadowienia poniżej umownej granicy przemarzania na gruntach nośnych. Z uwagi proste warunki gruntowe oraz zwierciadło wody poniżej poziomu posadowienia oraz rodzaj konstrukcji projektowanych obiektów zakłada się dla nich warunkowo kategorię geotechniczną I. 3. CHARAKTERYSTYKA TERENU BADAŃ 3. 1 Położenie i morfologia Działka przewidziana pod zabudowę położona jest w miejscowości Dobroszyce gmina Dobroszyce.(zał. nr 1). Teren przeznaczony pod inwestycję zajmowany jest obecnie przez zalesiony nieużytek. Działki znajdują się na południu miejscowości Dobroszyce. Obok istniejącej hali sportowo rekreacyjnej z którą graniczą od strony północnej. Od strony południowej znajdują się działki budowlane. Pod względem fizjograficznym omawiany obszar położony jest na Równinie Oleśnickiej w obrębie Niziny Śląskiej. Pod względem geologicznym jest to obszar monokliny strona 2

4 Dokumentacja geotechniczna dotycząca rozpoznania warunków gruntowo-wodnych na działkach 155/2, 155/7 w Dobroszycach powiat oleśnicki dla budowy przedszkola bez podpiwniczenia. śląsko-krakowskiej i monokliny przedsudeckiej, pokryty osadami plejstoceńskimi i holoceńskimi. Powierzchnia terenu w rejonie badań jest płaska, rzędna terenu wynosi ~160 m n.p.m.. Najbliższy ciek wodny rzeka Dobra znajduje się około 0,8 km na zachód, tam też znajdują się stawy rybne Budowa geologiczna i warunki hydrogeologiczne W wyniku prac dokumentacyjnych w podłożu projektowanego budynku stwierdzono występowanie gruntów plejstoceńskich, nie spoistych reprezentowanych przez piaski wodnolodowcowe. Zgodnie z regionalizacją hydrogeologiczną rejon badań położony jest w obrębie Regionu wrocławskiego. W trakcie prac wiertniczych stwierdzono występowanie ciągłego lustra wód podziemnych, zwierciadło ma charakter swobodny. 4.METODYKA I ZAKRES WYKONANYCH PRAC Prace wykonane zostały zgodnie z zatwierdzonym przez Zamawiającego programem badań, obowiązującymi instrukcjami, wytycznymi oraz Normami Państwowymi, pod nadzorem uprawnionego geologa Prace wiertnicze Na obszarze przewidzianym pod zabudowę wykonano 4 otwory badawcze, o głębokości 4,0 m p.p.t. Łączny metraż otworów wyniósł 16 mb. Lokalizację otworów badawczych przedstawiono na mapie dokumentacyjnej - zał. nr 2. Otwory wiertnicze wykonane zostały przy użyciu zestawu ręcznego firmy Eijkelkamp świdrami okienkowym i rurowym o średnicy 80 mm 4. 2 Prace terenowe Prace wiertnicze prowadzone były pod stałym dozorem uprawnionego geologa. Czynności dozoru obejmowały: nadzorowanie prowadzenia wierceń i sondowań zgodnie z programem badań oraz normą PN-B-04452:2002, opis geotechniczny przewiercanych gruntów zgodnie z normą PN-86/B oraz PN-B :1998 badania makroskopowe gruntów według normy PN-88/B-04481, pomiar zwierciadła wody podziemnej w warunkach ustabilizowanych zgodnie z wymogami normy PN-B-04452:2002. kontrola poboru próbek do badań laboratoryjnych zgodnie z normą PN-B :2002. strona 3

5 Dokumentacja geotechniczna dotycząca rozpoznania warunków gruntowo-wodnych na działkach 155/2, 155/7 w Dobroszycach powiat oleśnicki dla budowy przedszkola bez podpiwniczenia Prace geodezyjne Otwory geotechniczne wytyczone zostały na podstawie dostarczonej przez Zleceniodawcę mapy do celów projektowych w formie elektronicznej. Po zakończeniu prac terenowych wykonano niwelację i domiary wykonanych otworów metodą GPS. Współrzędne otworów podane są w układzie 1992, układ współrzędnych płaskich prostokątnych oparty na odwzorowaniu Gaussa-Krügera na elipsoidę GRS80 w jednej dziesięciostopniowej strefie. 4.4 Badania laboratoryjne Ze względu na prostą budowę geologiczną oraz proste warunki gruntowo wodne poprzestano na dokładnej analizie makroskopowej gruntów w warunkach terenowych. Dodatkowo wykonano sondowanie sondą dynamiczną DPL a celu sprawdzenia stopnia zagęszczenia piasków zalegających w poziomie posadowienia Prace dokumentacyjne Na podstawie uzyskanych wyników wierceń opracowana została dokumentacja wynikowa zawierająca: podsumowanie i interpretację wyników badań, omówienie warunków gruntowo-wodnych w podłożu budowlanym, opis geotechniczny gruntów wraz z podziałem podłoża na warstwy geotechniczne, wartości parametrów geotechnicznych gruntów w wydzielonych warstwach, wnioski i zalecenia dotyczące posadowienia projektowanych obiektów. W części graficznej opracowania zamieszczono: wycinek mapy topograficznej z lokalizacją terenu badań w skali 1:5 000 (zał. nr 1) mapę dokumentacyjną w skali 1:500 (zał. nr 2) przekrój geotechniczny w skali 1:300/50 (zał. nr ) karty otworów geotechnicznych w skali 1:50 (zał. nr ) karta sondowania DPL w skali 1:50 (zał. 5) tabelą parametrów charakterystycznych dla warstw geotechnicznych (zał. nr 6) objaśnienia do kart otworów geotechnicznych (zał. nr 7). Wyżej wymienione zagadnienia przedstawione zostały w formie tekstowej, graficznej i tabelarycznej zgodnie z normami PN-81/B Posadowienie bezpośrednie budowli, strona 4

6 Dokumentacja geotechniczna dotycząca rozpoznania warunków gruntowo-wodnych na działkach 155/2, 155/7 w Dobroszycach powiat oleśnicki dla budowy przedszkola bez podpiwniczenia. PN-B-02479:1998. Geotechnika. Dokumentowanie geotechniczne, oraz PN-B-02481:1998. Geotechnika.Terminologia podstawowa, symbole literowe i jednostki miar. 5. CHARAKTERYSTYKA WARUNKÓW GEOLOGICZNO - INŻYNIERSKICH 5.1 Opis geotechniczny podłoża gruntowego Na podstawie wyników przeprowadzonych badań oraz analizy materiałów archiwalnych, na terenie przewidzianym pod zabudowę, w podłożu budowlanym wydzielono 2 warstwy geotechniczne, różniące się charakterem litologicznym i własnościami geotechnicznymi. Ich pionowe i poziome rozprzestrzenienie ilustrują, zamieszczone w części graficznej dokumentacji, karty otworów geotechnicznych (zał. nr ) oraz przekroje geotechniczne (zał. nr ). Występujące w podłożu projektowanej inwestycji grunty rodzime sklasyfikowano zgodnie z Normą PN-81/B do dwóch warstw geotechnicznych wydzielonych pod względem genetycznym oraz cech fizycznych i mechanicznych gruntów. Gleba nie została uwzględniona w wydzielonych warstwach geotechnicznych. Przed wykonaniem wykopów fundamentowych należy ją bezwzględnie usunąć z bezpośredniego otoczenia fundamentów. Wydzielone warstwy geotechniczne opisano poniżej: Warstwa I Do warstwy tej zaliczono średniozagęszczone (uśrednione I D =0,50) grunty niespoiste wykształcone, jako piaski drobne, piaski pylaste. Warstwa II Do warstwy tej zaliczono średniozagęszczone (uśrednione I D =0,50) grunty niespoiste wykształcone, jako piaski średnie Szczegółowy układ wydzielonej warstwy przedstawiono na przekrojach geotechniczych (zał ), zaś parametry geotechniczne gruntów zestawiono w tabeli (zał. 6). 5.2 Warunki wodne W trakcie prac wiertniczych stwierdzono występowanie ciągłego poziomu wód gruntowych, wody gruntowe znajdują w gruntach niespoistych na głębokości około 2,8 m p.p.t. Na rzędnej bezwzględnej około 157,2,0 m n.p.m. Poziom wód gruntowych należy uznać za niski, poziom wód może ulec wahaniom. strona 5

7 Dokumentacja geotechniczna dotycząca rozpoznania warunków gruntowo-wodnych na działkach 155/2, 155/7 w Dobroszycach powiat oleśnicki dla budowy przedszkola bez podpiwniczenia. 6. PODSUMOWANIE I WNIOSKI 1. Niniejszą dokumentację wykonano w oparciu o prace terenowe, obejmujące wykonanie czterech otworów wiertniczych o metrażu całkowitym 16 mb. 2. Na podstawie przeprowadzonych badań oraz wytycznych normy PN-81/B Grunty budowlane posadowienie bezpośrednie budowli, wydzielono dwie warstwy geotechniczne 3. W przypadku posadowienia poniżej umownej strefy przemarzania czyli na głębokości około 1,0 m p.p.t. czyli w gruntach nie spoistych, grunty należy uznać jako nośne o uśrednionym stopniu zagęszczenia I D =0, Stwierdzając wykonanymi badaniami geotechnicznymi proste warunki gruntowe oraz zwierciadło wód gruntowych ponizej zakładanego poziomu posadowienia, sugeruje się przyjęcie I kategorii geotechnicznej dla projektowanego budynku. strona 6

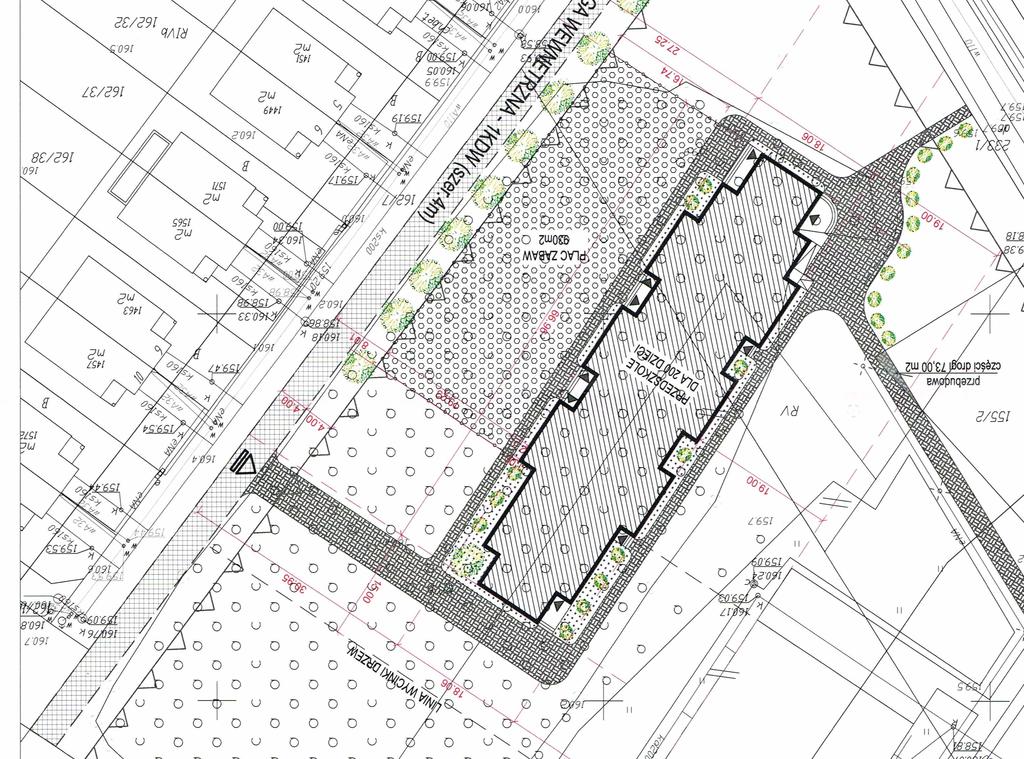

8

9

10 OW OW m n.p.m. 161 I I' 160 Gb+PH Gb+PH Pπ Pπ 159 Skala 500 1: Pd I Pd II 156 Gł. 4.0 Gł Rysunek wykonano programem "GeoStar" Data Nazwisko Podpis Opracował mgr inż. B. Fijak PWB Geo Zał.Nr 3.1 Dokumentacja geotechniczna ustalajaca warunki gruntowo-wodne dla dz nr 155/2, 155/7 Dobroszyce dla budowy przedszkola bez zabudowy Przekrój geotechniczny I-I' 1: Skala

11 OW OW m n.p.m. 161 II II' 160 Gb+PH Gb+PH Pπ Pπ 159 Skala 500 1: Pd I Pd II Gł. 4.0 Gł Rysunek wykonano programem "GeoStar" Data Nazwisko Podpis Opracował mgr inż. B. Fijak PWB Geo Zał.Nr 3.2 Dokumentacja geotechniczna ustalajaca warunki gruntowo-wodne dla dz nr 155/2, 155/7 Dobroszyce dla budowy przedszkola bez zabudowy Przekrój geotechniczny II-II' 1: Skala

12 PWB GEO Miejscowość: Dobroszyce Gmina: Dobroszyce Powiat: oleśnicki Województwo: dolnośląskie KARTA OTWORU GEOTECHNICZNEGO Profil numer OW1 Obiekt: Dokumentacja geotechniczna pod przedsz. Inwestor: ARCHIGRA Wiercenie: PWB GEO Nadzór geologiczny: mgr inż. B. Fijak Zał.Nr: 4.1 Wiertnica: Ejikelkamp X: Y: System wiercenia: Ręcznie Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny gleba z domieszką piasku próchnicznego, brązowy Gb+PH Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 0.40 piasek pylasty brązowy Pπ 0.70 piasek drobny ciemnożółty 1.0 Pd I mw piasek średni brązowy szg piasek średni szary II nw Rysunek wykonano programem "GeoStar"

13 PWB GEO Miejscowość: Dobroszyce Gmina: Dobroszyce Powiat: oleśnicki Województwo: dolnośląskie KARTA OTWORU GEOTECHNICZNEGO Profil numer OW2 Obiekt: Dokumentacja geotechniczna pod przedsz. Inwestor: ARCHIGRA Wiercenie: PWB GEO Nadzór geologiczny: mgr inż. B. Fijak Zał.Nr: 4.2 Wiertnica: Ejikelkamp X: Y: System wiercenia: Ręcznie Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny gleba z domieszką piasku próchnicznego, brązowy Gb+PH Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 0.40 piasek pylasty brązowy Pπ piasek drobny ciemnożółty I mw 2.0 Pd szg 2.50 piasek średni brązowy piasek średni szary II nw Rysunek wykonano programem "GeoStar"

14 PWB GEO Miejscowość: Dobroszyce Gmina: Dobroszyce Powiat: oleśnicki Województwo: dolnośląskie KARTA OTWORU GEOTECHNICZNEGO Profil numer OW3 Obiekt: Dokumentacja geotechniczna pod przedsz. Inwestor: ARCHIGRA Wiercenie: PWB GEO Nadzór geologiczny: mgr inż. B. Fijak Zał.Nr: 4.3 Wiertnica: Ejikelkamp X: Y: System wiercenia: Ręcznie Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny gleba z domieszką piasku próchnicznego, brązowy Gb+PH Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 0.40 piasek pylasty brązowy Pπ piasek drobny ciemnożółty Pd I mw 2.0 szg 2.40 piasek średni szary II w/nw Rysunek wykonano programem "GeoStar"

15 PWB GEO Miejscowość: Dobroszyce Gmina: Dobroszyce Powiat: oleśnicki Województwo: dolnośląskie KARTA OTWORU GEOTECHNICZNEGO Profil numer OW4 Obiekt: Dokumentacja geotechniczna pod przedsz. Inwestor: ARCHIGRA Wiercenie: PWB GEO Nadzór geologiczny: mgr inż. B. Fijak Zał.Nr: 4.4 Wiertnica: Ejikelkamp X: Y: System wiercenia: Ręcznie Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny gleba z domieszką piasku próchnicznego, brązowy Gb+PH Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 0.40 piasek pylasty brązowy Pπ piasek drobny ciemnożółty Pd I mw piasek średni brązowy szg piasek średni szary II nw Rysunek wykonano programem "GeoStar"

16 PWB GEO WYNIKI BADAŃ SONDĄ DYNAMICZNĄ Profil numer OW1 Zał.Nr: 5 Sonda Nr: Miejscowość: Dobroszyce Gmina: Dobroszyce Powiat: oleśnicki Województwo: dolnośląskie Obiekt: Dokumentacja geotechniczna pod przedsz. Zleceniodawca: ARCHIGRA Wiercenie: PWB GEO Nadzór geologiczny: mgr inż. B. Fijak System wiercenia: Ręcznie Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Stratygrafia Gb Pπ Pd Rysunek wykonano programem "GeoStar"

17 TABELA CHARAKTERYSTYCZNYCH WARTOŚCI PARAMETRÓW FIZYKO-MECHANICZNYCH Zał. nr 6 DLA WYDZIELONYCH NA PRZEKROJACH WARSTW GEOTECHNICZNYCH wyznaczonych metodą A i B (wg PN-81/B-03020) dla działek 155/2,155/7 w Dobroszycach Stratygrafia Wiek Symbol Rodzaj Stopień Stopień Gęstość Kąt tarcia Spójność Edometr. moduł Moduł odkszt. warstwy gruntu zagęszczenia plastyczności objętościowa wewnętrznego ściśliwości pierw. geotechnicznej I D I L ρ ( n ) φ ( n ) '(n) u /φ u c ( n ) u M ( n ) o E ( n ) o [-] [-] t/m3 deg kpa MPa MPa plejstocen I Pd,PП 0,50-1,65 30,4-61,90 46,20 II 0,50-1,85 33,0-94,68 79,9 Opracował: mgr inż. B.Fijak
