1 Amortyzatory Przemysłowe SHOCK ABSORBER

2 Amortyzatory przemysłowe Miniaturowa Seria PTC nienastawne M8... M12 Nowa Seria PTC nienastawne M8... M27 Seria PTC nienastawne z nakładką Seria PTD nastawne z nakładką Seria PTD nastawne bez nakładki Nowa Seria PTC nienastawne typ porowaty Seria PTC/PTD M36 Seria PTD nastawny Typ MN2 Seria HEAVY DUTY UNF2 1/2-12 Hydrauliczne kontrolery prędkości Akcesoria

3 Spis treści 1. Tabela specyfikacji... 4 Amortyzatory przemysłowe PTC nienastawne... 5 Amortyzatory przemysłowe PTD nastawne... 6 Hydrauliczne kontrolery prędkości Informacje ogólne o amortyzatorach przemysłowych... 8 Dlaczego potrzebujemy SHOCK ABSORBER ów?... 9 Zasada działania... 9 Budowa wewnętrzna...10 Zasady doboru SHOCK ABSORBERY...17 Miniaturowa Seria PTC nienastawne...18 Seria PTC nienastawne...20 Seria PTC z podwójną amortyzacją PTCD...30 Seria PTD nastawne...32 Seria HEAVY DUTY Akcesoria Hydrauliczne kontrolery prędkości Przykłady zastosowań

4 1. Tabela specyfikacji Amortyzatory przemysłowe Serii PTC nienastawne... 5 Amortyzatory przemysłowe Serii PTD nastawne... 6 Hydrauliczne kontrolery prędkości

5 TABELA SPECYFIKACJI Amortyzatory przemysłowe PTC nienastawne Skok mm Gwint Max. pochłanianie energii na cykl (Nm) Max. Nm na godzinę Max. masa efektywna Max. prędkość uderzenia (m/s) Bez nakładki Z nakładką Flansza Kołnierz Waga (g) Strona PTC M8X1, ,5 6 0,5 2, PTC0608-S 6 M8X1, ,3 2, PTC M10X1, ,8 3, PTC0710-S 7 M10X1, ,3 3, PTC M10X1, ,8 3, PTC M10X0, ,5 3, PTC M12X1, ,8 3, ,5 18 PTC1012-S 10 M12X1, , PTC M14X1, ,8 3, PTC1214-S 12 M14X1, ,3 5, PTC1514-6K 15 M14X1,0 9, PTC1514-7K 15 M14X1,0 9, , PTC1614-C 16 M14X1, ,8 3, PTC1520-S 15 M20X1, ,3 5, PTC M20X1, ,0 3, PTC M20X1, ,0 3, PTC3020-5K 30 M20X1, , PTC3020-6K 30 M20X1, , PTC3020-7K 30 M20X1, , PTC K 30 M20X1, , PTC K 30 M20X1, , PTC M20X1, ,0 3, PTC K 50 M20X1, PTC K 50 M20X1, , PTC K 50 M20X1, , PTC K 50 M20X1, , PTC K 50 M20X1, , PTC M25X1, ,0 4, PTC2525-S 25 M25X1, ,3 5, PTC M25X1, ,0 4, PTC M25X1, ,0 4, PTC M25X1, ,0 4, PTC2527-S 25 M27X1, ,3 5, PTC M30X1, ,0 3, PTC M36X1, ,0 4, PTCD M20X1, ,0 3, PTCD M20X1, ,0 3, PTCD M20X1, ,0 3,

6 TABELA SPECYFIKACJI Amortyzatory przemysłowe PTD nastawne Skok mm Gwint Max. pochłanianie energii na cykl (Nm) Max. Nm na godzinę Max. masa efektywna Max. prędkość uderzenia (m/s) Bez nakładki Flansza Z nakładką Kołnierz Waga (g) Strona PTD M14X1, , PTD M14X1, , PTD1620-C 16 M20X1, , PTD M20X1, , PTD M25X1, , PTD M25X1, , PTD M25X1, , PTD M25X1, , PTD M25X1, , PTD M36X1, , PTD M36X1, , PTD M42X1, , PTD M42X1, , PTD M42X1, , PTD UNF 2 1/ , PTD UNF 2 1/ , PTD UNF 2 1/ , PTD M85XP2, , PTD M85XP2, , PTD M85XP2, ,

7 Hydrauliczne kontrolery prędkości A Długość całkowita B Długość cylindra Maksymalny skok (mm) Temperatura pracy Maksymalne obciążenie (kgf) Waga (g) Strona PTR C PTR C PTR60 282,5 222, C PTR80 336,5 256, C PTR C PTRT60 316,5 256, C PTRT C

8 2. Informacje ogólne o amortyzatorach przemysłowych Dlaczego potrzebujemy SHOCK ABSORBER ów?...9 Zasada działania...9 Budowa wewnętrzna...10 Zasady doboru

9 Dlaczego potrzebujemy SHOCK ABSORBER ów? Najprostszą metodą zwiększenia wydajności produkcji jest podwyższenie poziomu prędkości pracy maszyny. Często towarzyszy temu nieznośny hałas i wibracje, które prowadzą do uszkodzeń maszyn i produktów oraz skrócenie żywotności urządzeń. Najistotniejsze jest bezpieczeństwo, które w tym wypadku może być zagrożone poprzez uderzenia i wstrząsy, generowane w trakcie pracy maszyn. Shock absorbery mogę zatrzymać bądź zmienić kierunek ruchomych elementów płynnie i cicho bez kompromisów w zakresie bezpieczeństwa. Nasze amortyzatory przemysłowe są idealne do pochłaniania energii wszędzie tam, gdzie występują siły uderzeniowe. Zasada działania SHOCK ABSORBER'ów Konstrukcja budowy amortyzatorów przemysłowych zobrazowana jest na dalszym schemacie. Uderzenie poprzez tłok wpływa do SHOCK ABSORBER'a w komorę ciśnieniową przepychając olej przez otwory dławiące. Dzięki specjalnym rozmiarom i rozstawie otworów, ciśnienie w komorze pozostaje stałe na całej długości skoku, a to oznacza stałe opóźnienie. Na końcu skoku wywołanego uderzeniem, sprężyna zwrotna kieruje tłok do pozycji wyjściowej, tym samym przygotowując amortyzator do kolejnego cyklu. Korzyści wynikające z zastosowania amortyzatorów przemysłowych: wzrost wydajności produkcji; wydłużenie żywotności maszyny; uproszczenie konstrukcji urządzenia; zredukowanie kosztów utrzymania ruchu; obniżenie poziomu wibracji i hałasu w procesie produkcyjnym. 9

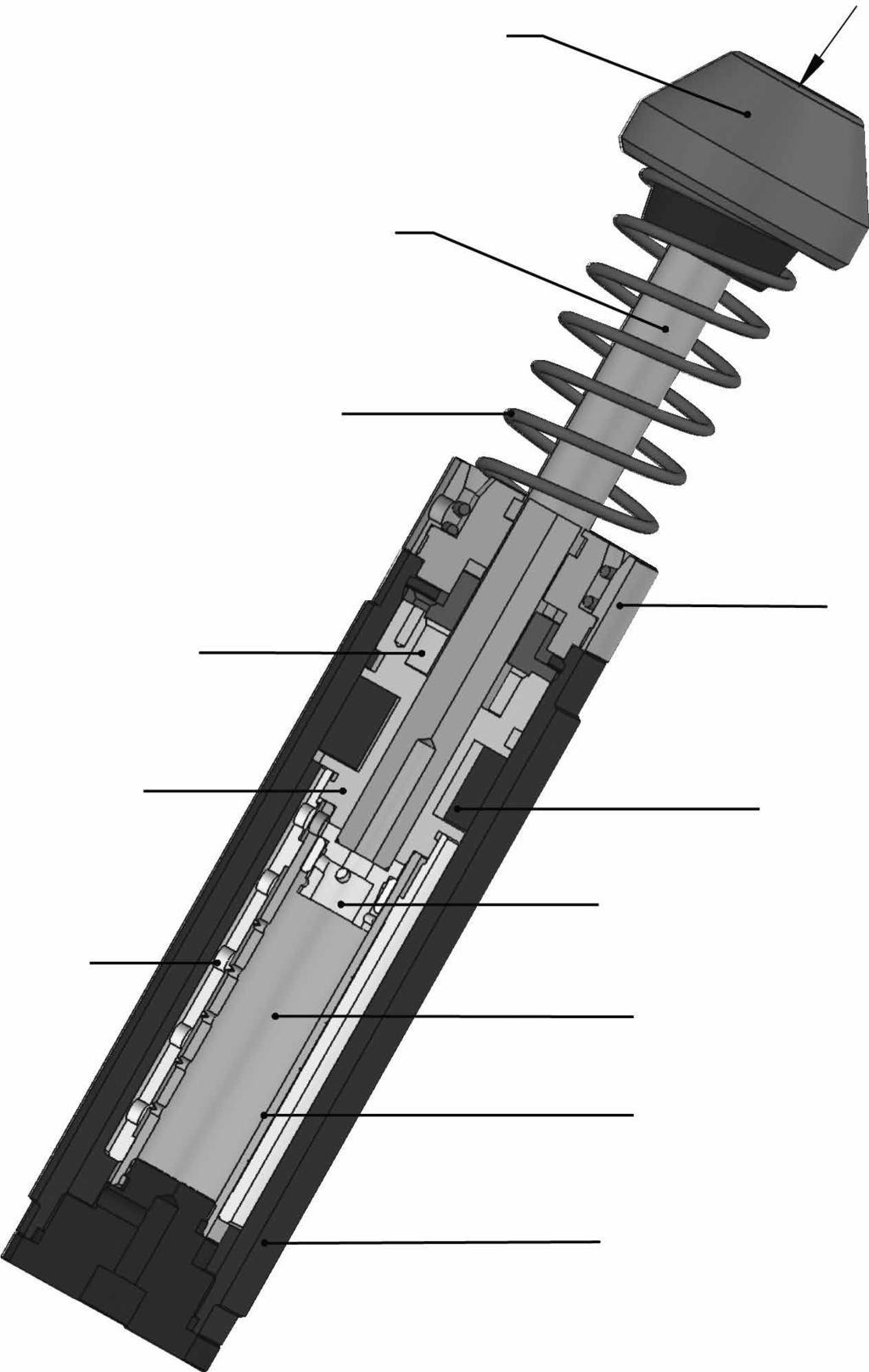

10 Budowa wewnętrzna amortyzatora przemysłowego Nakładka tłumiąca Siła uderzenia Tłoczysko Sprężyna zwojowa Łożysko Warstwa prowadząca Uszczelnienie Zawór zabezpieczający Wentyl Otwory dławiące Komora ciśnieniowa Cylinder wewnętrzny Korpus zewnętrzny amortyzatora 10

11 Zasady doboru właściwego amortyzatora przemysłowego 1. Dane potrzebne do doboru amortyzatora przemysłowego Masa do wyhamowania m [kg] Prędkość zderzenia lub najazdu v [m/s] Dodatkowa siła napędowa (jeśli występuje) F [N] Liczba cykli na godzinę C [/hr] 2. Kilka wzorów przydatnych przy doborze 1. Energia kinetyczna: E K = mv 2 /2 2. Energia siły napędowej: E D = F S 3. Wolny spadek prędkości: v = 2g h 4. Siła najazdowa przy napędach pneumatycznych lub hydraulicznych 5. Maksymalna siła uderzeniowa (przybliżona) 6. Siła napędowa wytworzona przez silnik elektryczny 7. Energia całkowita amortyzowania na godzinę: E TC = E T C 3. Oznaczenia μ współczynnik tarcia α kąt zderzenia θ kąt obciążenia bocznego ω prędkość kątowa w chwili zderzenia A szerokość B grubość C cykle na godzinę d średnica otworu cylindra E D energia siły napędowej na skok [Nm] E K energia kinetyczna na skok [Nm] E T energia całkowita na skok [Nm] E TC energia całkowita na godzinę [Nm] F dodatkowa siła napędowa [N] F m maksymalna siła uderzenia [N] g przyspieszenie ziemskie = 9,81 [m/s 2 ] h wysokość [m] HM współczynnik momentu zatrzymania (standardowo 2,5) kw moc silnika [kw] m masa do wyhamowania [kg] M e masa efektywna [kg] P oddziałujące ciśnienie [bar] R promień [m] R S odległość amortyzatora od środka obrotu [m] S skok [m] T moment obrotowy [Nm] t czas hamowania [s] v prędkość końcowa masy [m/s] v S prędkość uderzenia w amortyzator [m/s] 11

12 Przykład 1. Masa bez siły napędowej Dane: m = 300 kg v = 1,0 m/s S = 0,05 m C = 300/hr Obliczenia: mv² 300 1,0² E K = = = 150 Nm 2 2 E T = E K = 150 Nm E TC = E T C = = Nm/hr 2E M e = T = = 300 kg v² 1,0² Selekcja wg. tabeli specyfikacji amortyzator PTC Przykład 2. Masa z siłą napędową Dane: m = 300 kg v = 1,2 m/s S = 0,05 m P = 40 N/cm 2 d = 100 mm C = 300/hr Obliczenia: mv² 300 1,2² E K = = = 216 Nm 2 2 E D = F S = 0,00785Pd² s = 0, ² 0,05 = 157 Nm E T = E K + E D = = 373 Nm E TC = E T C = = Nm/hr 2E M e = T = = 518 kg v² 1,2² Selekcja wg. tabeli specyfikacji amortyzator PTD

13 Przykład 3: Masa swobodnie opadająca Dane: m = 40 kg h = 0,4 m S = 0,06 m C = 200/hr Obliczenia: v = 2g h = 2 9,81 0,4 = 2,8 m/sec mv² 40 2,8² E K = = = 157 Nm 2 2 E D = F S = mg h = 40 98,1 0,06 = 23,5 Nm E T = E K + E D = ,5 = 180,5 Nm E TC = E T C = 180,5 200 = Nm/hr 2E M e = T 2 180,5 = = 46 kg v 2 2,8 2 Selekcja wg. tabeli specyfikacji amortyzator PTC Przykład 4: Masa swobodnie opadająca z siłą napędową Dane: m = 40kg h = 0,3 m S = 0,025 m p = 5 bar d = 50 mm C = 200/hr v = 1,0 m/sec Obliczenia: mv² 40 1,0² E K = = = 20 Nm 2 2 E D = F S = (mg + 0,0785Pd 2 ) s = (40 9,81 + 0, ) 0,025 = 34 Nm E T = E K + E D = = 54 Nm E TC = E T C = = Nm/h 2E M e = T 2 54 = = 108 kg v 2 1,0 2 Selekcja wg. tabeli specyfikacji amortyzator PTC

14 Przykład 5: Masa z napędem silnikowym Dane: m = 400 kg v = 1,0 m/s kw = 1,5 kw HM = 2,5 S = 0,075 m C = 60/hr Obliczenia mv² 400 1,0² E K = = = 200 Nm 2 2 kw HM ,5 E K = F S = S = 0,075 = 281 Nm v 1,0 E T = E K + E D = = 481 Nm E TC = E T C = = Nm/hr 2E M e = T = = 962 kg v² 1,0² Selekcja wg. tabeli specyfikacji amortyzator PTD7542 M Przykład 6: Masa na równi pochyłej H F Dane: m = 150 kg h = 0,3 m S = 0,075 m a = 30 C = 200/hr S M.g α Obliczenia: v = 2g h = 2 9,81 0,3 = 2,43 m/sec mv² 150 2,43² E K = = = 443 Nm 2 2 E D = F S = m g s sinα = 150 9,81 0,075 sin30 = 55,2 Nm E T = E K + E D = ,2 = 498,2 Nm E TC = E T C = 498,2 200 = Nm/hr 2E M e = T 2 498,2 = = 168,9 kg v² 2,43² Selekcja wg. tabeli specyfikacji amortyzator PTD

15 Przykład 7. Poziome drzwi obrotowe Dane: m = 20 kg ω = 2,0 rad/s T = 20 Nm R s = 0,8 m A = 1,0 m B = 0,05 m S = 0,016 m C = 100/hr Obliczenia Przykład 8. Stół obrotowy z mechanizmem napędowym Dane: m = 200 kg ω = 1,0 rad/s T = 100 Nm R = 0,5 m R S = 0,4 m S = 0,04 m C = 100/hr Obliczenia m(4a² + B²) 20(4 1,0² + 0,05²) I = = = 6,67 kg m² Iω² 6,67 2,0² E K = = = 13,34 Nm 2 2 s 0,04 θ = = = 0,05 rad R s 0,8 E D = T θ = 20 0,05 = 1,0 Nm E T = E K + E D = 13,34 + 1,0 = 14,34 Nm E TC = E T C = 14, = 1434 Nm/hr v = ω R S = 2,0 0,8 = 1,6 m/s 2E T 2 14,34 M e = = = 11,20 kg v² 1,6² mr² 200 0,5² I = = = 25 kg m² 2 2 Iω² 25 1,0² E K = = = 12,5 Nm 2 2 s 0,04 θ = = = 0,1 rad R s 0,4 E D = T θ = 100 0,1 = 10 Nm E T = E K + E D = 12, = 22,5 Nm E TC = E T C = 22,5 50 = 1125 Nm/hr v = ω R S = 1,0 0,4 = 0,4 m/s 2E M e = T 2 22,5 = = 281 kg v² 0,4² Selekcja wg tabeli specyfikacji amortyzator PTD1620 Selekcja wg tabeli specyfikacji amortyzator PTD

16 Przykład 9: Masa na napędzanych rolkach Dane: m = 150 kg v = 0,5 m/s S = 0,02 m C = 120/hr μ = 0,25 Obliczenia: mv² 150 0,5² E K = = = 18,75 Nm 2 2 E D = F S = mgμ s = 150 9,81 0,25 0,02 = 7,36 Nm E T = E K + E D = 18,73 + 7,35 = 26,1 Nm E TC = E T C = 26,1 120 = 3132 Nm/hr 2E M e = T 2 26,1 = = 208,8 kg v² 0,5² Selekcja wg. tabeli specyfikacji amortyzator PTC Przykład 10: Masa wahliwa z siłą napędową T Dane: m = 40 kg A = 0,5 m B = 0,05 m T = 10 Nm R s = 0,4 m S = 0,05 m C = 50/hr ω = 2,0 rad/s B L ω RS Wzory i obliczenia: m(4a² + B²) 40(4 0,5² + 0,05²) I = = = 3,36 kg m² Iω² 3,36 2,0² E K = = = 6,7 Nm 2 2 v = ω R S = 2,0 0,4 = 0,8 m/s 2E T 2 8,05 M e = = = 25,16 kg v² 0,8² s 0,05 θ = = = 0,125 rad R s 0,4 E D = T θ = 10 0,125 = 1,25 Nm E T = E K + E D = 6,8 + 1,25 = 8,05 Nm E TC = E T C = 8,05 50 = 402,5 Nm/hr Selekcja wg. tabeli specyfikacji amortyzator PTD

17 3. SHOCK ABSORBERY Miniaturowa Seria PTC nienastawne...18 Seria PTC nienastawne...20 Seria PTC z podwójną amortyzacją PTCD...30 Seria PTD nastawne...32 Seria HEAVY DUTY

18 Miniaturowa Seria PTC nienastawne Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalne prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTC ,5 2,0 10 ~ PTC ,0 1,0 10 ~ PTC ,0 0,5 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,8 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,8 10 ~ PTC ,0 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,0 10 ~ ,5 PTC ,5 10 ~ ,5 PTC ,8 10 ~ ,5 18

19 Miniaturowa Seria PTC nienastawne Gwint Skak (mm) A B C D E F H I PTC M8X1, , PTC M8X1, , PTC M8X1, , PTC M10X1,0 5 38,7 27,7 8,6 2,8 6 22,9 12,7 3 PTC M10X1,0 5 38,7 27,7 8,6 2,8 6 22,9 12,7 3 PTC M10X1,0 5 38,7 27,7 8,6 2,8 6 22,9 12,7 3 PTC M10X1, , ,7 3 PTC M10X1, , ,7 3 PTC M10X1, , ,7 3 PTC M10X0,75 9,3 66,8 49,5 8, ,5 12,7 3 PTC M10X0,75 9,3 66,8 49,5 8, ,5 12,7 3 PTC M10X0,75 9,3 66,8 49,5 8, ,5 12,7 3 PTC M12X1, , ,3 3 9,5 45, PTC M12X1, , ,3 3 9,5 45, PTC M12X1, , ,3 3 9,5 45,

20 Seria PTC nienastawne Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTC ,0 10 ~ PTC ,5 10 ~ PTC ,8 10 ~ PTC1614-1C ,0 10 ~ PTC1614-2C ,5 10 ~ PTC1614-3C ,8 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,8 10 ~ PTC ,5 10 ~ PTC ,0 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,0 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,0 10 ~ PTC ~

21 Seria PTC nienastawne Gwint Skok (mm) A B C D E F H I PTC M14X1, PTC M14X1, PTC M14X1, PTC1614-1C M14X1, , PTC1614-2C M14X1, , PTC1614-3C M14X1, , PTC M14X1, , PTC M14X1, , PTC M14X1, , PTC M20X1, , PTC M20X1, , PTC M20X1, , PTC M20X1, , PTC M20X1, , PTC M20X1, , PTC M20X1, , PTC M20X1, , PTC M20X1, ,

22 Seria PTC nienastawne Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTC ,0 10 ~ PTC ,5 10 ~ PTC ,0 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,0 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,0 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,0 10 ~

23 Seria PTC nienastawne Gwint Skok (mm) A B C D E F G H I J K PTC M25X1, , PTC M25X1, , PTC M25X1, , PTC M25X1, PTC M25X1, PTC M25X1, PTC M25X1, ,5 170, , PTC M25X1, ,5 170, , PTC M25X1, ,5 170, , PTC M25X1, , PTC M25X1, , PTC M25X1, ,

24 Seria PTC nienastawne Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTC ,0 10 ~ PTC ,0 10 ~ PTC ,0 10 ~ PTC ,0 10 ~ PTC ,5 10 ~ PTC ,0 10 ~

25 Seria PTC nienastawne Gwint Skok (mm) A B C D E F G H I J K PTC M30X1, , ,5 94, PTC M30X1, , ,5 94, PTC M30X1, , ,5 94, PTC M36X1, , PTC M36X1, , PTC M36X1, ,

26 Seria PTC nienastawne Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTC1514-6K 15 9, ~ PTC1514-7K 15 9, ,5 10 ~ PTC2020-2K ~ PTC2520-2K ~ PTC3020-5K ,2 10 ~ PTC3020-6K ,7 10 ~ PTC3020-7K ,4 10 ~ PTC K ,2 10 ~ PTC K ,0 10 ~ PTC K ~ PTC K ,8 10 ~ PTC K ,8 10 ~ PTC K ,0 10 ~ PTC K ,8 10 ~

27 Seria PTC nienastawne Gwint Skok (mm) A B C D E F G H I J K PTC1514-6K M14X1, ,2 69, PTC1514-7K M14X1, ,2 69, PTC2020-2K M20X1, , ,8 74,5 3, PTC2520-2K M20X1, , ,8 81 2, PTC3020-5K M20X1, , ,2 10 PTC3020-6K M20X1, , ,2 10 PTC3020-7K M20X1, , ,2 10 PTC K M20X1, , , ,2 10 PTC K M20X1, , , ,2 10 PTC K M20X1, ,8 136, ,2 10 PTC K M20X1, ,8 136, ,2 10 PTC K M20X1, ,8 136, ,2 10 PTC K M20X1, ,8 136, ,2 10 PTC K M20X1, , ,

28 Seria PTC nienastawne Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTC0608-SN ,3 2,5 10 ~ PTC0608-S ,3 2,5 10 ~ PTC0710-SN ,3 3,5 10 ~ PTC0710-S ,3 3,5 10 ~ PTC1012-SN ,3 4,0 10 ~ PTC1012-S ,3 4,0 10 ~ PTC1214-SN ,3 5,0 10 ~ PTC1214-S ,3 5,0 10 ~ PTC1520-SN ,3 5,0 10 ~ PTC1520-S ,3 5,0 10 ~ PTC2525-SN ,3 5,0 10 ~ PTC2525-S ,3 5,0 10 ~ PTC2527-SN ,3 5,0 10 ~ PTC2527-S ,3 5,0 10 ~

29 Seria PTC nienastawne Gwint Skok (mm) A B C D E F G H I J K PTC0608-SN M8X1,0 6 40,6 2,9 33, PTC0608-S M8X1,0 6 55,2 40,6 6,6 2,9 8,6 33, PTC0710-SN M10X1, ,7 3 PTC0710-S M10X1,0 7 62,6 47 8,6 3 8, ,7 3 PTC1012-SN M12X1, , PTC1012-S M12X1, ,1 52,5 10,3 3 8, PTC1214-SN M14X1, ,1 PTC1214-S M14X1, ,1 PTC1520-SN M20X1, PTC1520-S M20X1, PTC2525-SN M25X1, PTC2525-S M25X1, PTC2527-SN M27X1, PTC2527-S M27X1,

30 Seria PTC z podwójną amortyzacją PTCD Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTCD ,5 10 ~ PTCD ,0 10 ~ PTCD ,0 10 ~ PTCD ,5 10 ~ PTCD ,0 10 ~ PTCD ,0 10 ~ PTCD ,5 10 ~ PTCD ,0 10 ~ PTCD ,0 10 ~

31 Seria PTC z podwójną amortyzacją PTCD Gwint Skok (mm) A B C D E F G H I PTCD M20X1, , , PTCD M20X1, , , PTCD M20X1, , , PTCD M20X1, , , PTCD M20X1, , , PTCD M20X1, , , PTCD M20X1, , , PTCD M20X1, , , PTCD M20X1, , ,

32 Seria PTD nastawne Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTD1014-N ,0 10 ~ PTD ,0 10 ~ PTD2514-N ,0 10 ~ PTD ,0 10 ~ PTD1620-CN ,5 10 ~ PTD1620-C ,5 10 ~ PTD2520-N ,5 10 ~ PTD ,5 10 ~ PTD2525-N ,5 10 ~ PTD ,5 10 ~ PTD3025-N ,5 10 ~ PTC ,5 10 ~

33 Seria PTD nastawne Gwint Skok (mm) A B C D E F H I PTD1014-N M14X1, ,5 4 72, PTD1014 M14X1, ,5 88, , PTD2514-N M14X1, PTD2514 M14X1, , PTD1620-CN M20X1, PTD1620-C M20X1, , PTD2520-N M20X1, PTD2520 M20X1, , PTD2525-N M25X1, , PTD2525 M25X1, , PTD3025-N M25X1, , PTC3025 M25X1, ,5 118,

34 Seria PTD nastawne Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTD ,5 10 ~ PTD ,0 10 ~ PTD ,0 10 ~ PTD ,0 10 ~ PTD ,0 10 ~ PTD ,5 10 ~ PTD ,5 10 ~ PTD ,5 10 ~

35 Seria PTD nastawne Gwint Skok (mm) A B C D E F G H I J K PTD4025 M25X1, ,5 144, PTD5025 M25X1, PTD8025 M25X1, ,5 244, PTD2536 M36X1, , , , PTD5036 M36X1, , , , PTD2542 M42X1, ,4 127,5 44, , , PTD5042 M42X1, , , ,9 117,5 28, PTD5042 M42X1, ,4 187,5 44, , ,

36 Seria HEAVY DUTY Maksymalne pochłanianie energii Skok (mm) Energia całk. na skok Nm (Et) Energia całk. na godzinę Nm (Etc) Maksymalna masa efektywna Kg (Me) Maksymalna prędkość uderzenia m/s (v) Temperatura pracy ( C) Waga (g) PTD ,5 10 ~ PTD ,5 10 ~ PTD ,5 10 ~ PTD ,3 10 ~ PTD ,3 10 ~ PTD ,3 10 ~

37 Seria HEAVY DUTY Gwint Skok (mm) A B C D E F G H I J K PTD05064 UNF 2 1/2 12 M64*P , , ,2 9,4 PTD10064 UNF 2 1/2 12 M64*P , , ,2 9,4 PTD15064 UNF 2 1/2 12 M64*P , , ,2 9,4 PTD05085 M85*P PTD09085 M85*P , PTD12585 M85*P

38 4. Akcesoria 38

39 Akcesoria Kołnierze blokujące dostępne są w rozmiarach od M8x1.0 do M36x1.5. Nadają się do zastosowania w każdym typie amortyzatorów (z nakładką lub bez). Mogą służyć również do nastawiania skoku lub ustalenia pozycji. Skok Skok Gwint Kołnierz hamujący (pozycja początkowa) Masa amortyzująca Kołnierz hamujący (pozycja końcowa) Wymiary Zastosowanie do amortyzatora Wymiary Zastosowanie do amortyzatora PT08 PTC0608 PTC20 PTC1520 PTD1620 PTC2020 PTD2520 PTC2520 PTCD3020 PTC3020 PTCD3520 PTC5020 PTCD5020 PTC10 PTC0510 PTC0710-S PTC0810 PTC1010 PTC25 PTC2525 PTD2525 PTC4025 PTD3025 PTC5025 PTD4025 PTC8025 PTD8025 PT12 PTC1012 PTC25L PTC4025 PTD8025 PTC5025 PTD4025 PTC8025 PTC14 PTC1214 PTD1014 PTC1514 PTD2514 PTC1614 PTC2014 PTC36 PTC6036 PTD2536 PTD5036 Wymiary Zastosowanie do amortyzatora PTF36 PTC6036 PTD2536 PTD5036 PTF42 PTD2542 PTD5042 PTD7542 PTF64 PTD05064 PTD10064 PTD

40 5. Hydrauliczne kontrolery prędkości 40

41 Hydrauliczne kontrolery prędkości Długość całkowita Długość cylindra Maksymalny skok Temperatura pracy Maksymalne obciążenie Waga PTR mm 0 60 C kgf 470 g PTR mm 0 60 C kgf 495 g PTR60 282,5 222,5 60 mm 0 60 C kgf 615 g PTR80 336,5 256,5 80 mm 0 60 C kgf 690 g PTR mm 0 60 C kgf 765 g PTRT60 316,5 256,5 60 mm 0 60 C kgf 1555 g PTRT mm 0 60 C kgf 1625 g 41

42 6. Przykłady zastosowań 42

43 Siłownik jednostki ślizgowej Manipulator Pick & Place Jednostka ślizgowa Siłownik beztłoczyskowy Urządzenie Pick & Place Wtryskarka 43

44 Transporter form odlewniczych Przenośnik Suwnica Wózek kolejowy Wózki kolejowe Dźwignica 44

45 Piła tarczowa Drzwi przesuwne Ruchoma osłona 45

46 Wiercenie Cięcie piłą tarczową Wiercenie poziome Odwracanie Wiercenie napędzane pneumatycznie Ślizg liniowy 46

47 Tabela doboru kodu amortyzatora do zamówienia PTC PTC: nienastawny PTD: nastawny PTCD: podwójna amortyzacja Skok (mm) Średnica cylindra (mm) Brak: z nakładką N: bez nakładki 1. Duża prędkość uderzena 2. Średnia prędkość uderzenia 3. Mała prędkość uderzenia 47

48 Notatki 48

49
