1 POLSKA BZECZPOSPOUTA LUDOWA m BIZJtD PATEHTOWT PRL 1 OPIS PATENTOWY Patent dodatkowy do patentu Zgłoszono: /P / Pierwszeństwo: 1 Zgłoszenie ogłoszono: Opis patentowy opublikowano: C -t LNIA Urzędu Patentowego Polskuj IzeczjpBsn «! lwm\ 1 Int Cl.3 G03B 29/00 Twórca wynalazku: Zbigniew Kamiński Uprawniony z patentu: Zbigniew Kamiński, Warszawa /Polska/ APARAT FOTOGRAFICZNY Przedmiotem niniejszego wynalazku jest aparat fotograficzny typu detektywistycznego, umożliwiający dokonywanie zdjęć w sposób niepostrze żony dla obiektów fotografowanych i ma jący postać pudełka papierosów* Znane są aparaty typu detektywistycznego, służące do wykonywania zdjęć w sposób niepostrzeżony i mające postać różnorodnych przedmiotów, na przykład: lornetki, laski, toreb ki damskiej itp. Do tego celu służą również aparaty fotograficzne miniaturowe umożliwia jące łatwe ukrycie ich w dłoni w celu niepostrzeżonego wykonania zdjęć. Duże rozpowszech nienie znalazły między innymi aparaty miniaturowe typu: Minoxf Minolta i Kijew 30 z prze suwną obudową, połączoną z korpusem aparatu za pomocą płytki sterującej, z wycięciami krzywkowymi, które umożliwiają w trakcie wysuwania korpusu z obudowy samoczynne wykonanie wszystkich czynności pomocniczych takich jak przesunięcie filmu, dociśnięcie klatki filmu do otworu maskownicy, naciągnięcie migawki, przesunięcie licznika itp. Zadaniem niniejszego wynalazku jest połączenie obydwu idei służących do niepostrze żonego wykonywania zdjęć i skonstruowanie miniaturowego aparatu fotograficznego na przy kład na film 16 mm, zaopatrzonego w płytkę sterującą, która w trakcie jej ruchu względem obudowy umożliwia samoczynne wykonanie wszystkich czynności pomocniczych oraz nadanie obudowie aparatu postaci pudełka paierosów, a więc przedmiotu nie przypominającego kształ tu aparatu fotograficznego. Płytka sterująca wykonywaniem czynności pomocniczych jest przy tym zaopatrzona w wystającą z wnętrza obudowy czołówkę imitującą końcówki papierosów lub filtrów. Dzięki temu wykonanie czynności pomocniczych przed zdjęciem sprowadza się do wy sunięcia końcówek imitujących papierosy z obudowy aparatu naturalnym ruchem, jakim palacz wysuwa papierosy z pudełka, natomiast samo zdjęcie zostaje wykonane w sposób zupełnie niepostrzeżony dla obiektu fotografowanego przez naciśnięcie spustu, umieszczonego pod spodem obudowy. Obudowa aparatu według wynalazku jest ponadto zaopatrzona w zamek, umożliwiający wy jęcie korpusu aparatu z obudowy w celu nastawienia: przesłony obiektywu, czasu naświetla nia, odległości fotografowanego obiektu itp.fprzy czym element uruchamiający zamek również postać imitującą końcówkę papierosa lub filtru. ma

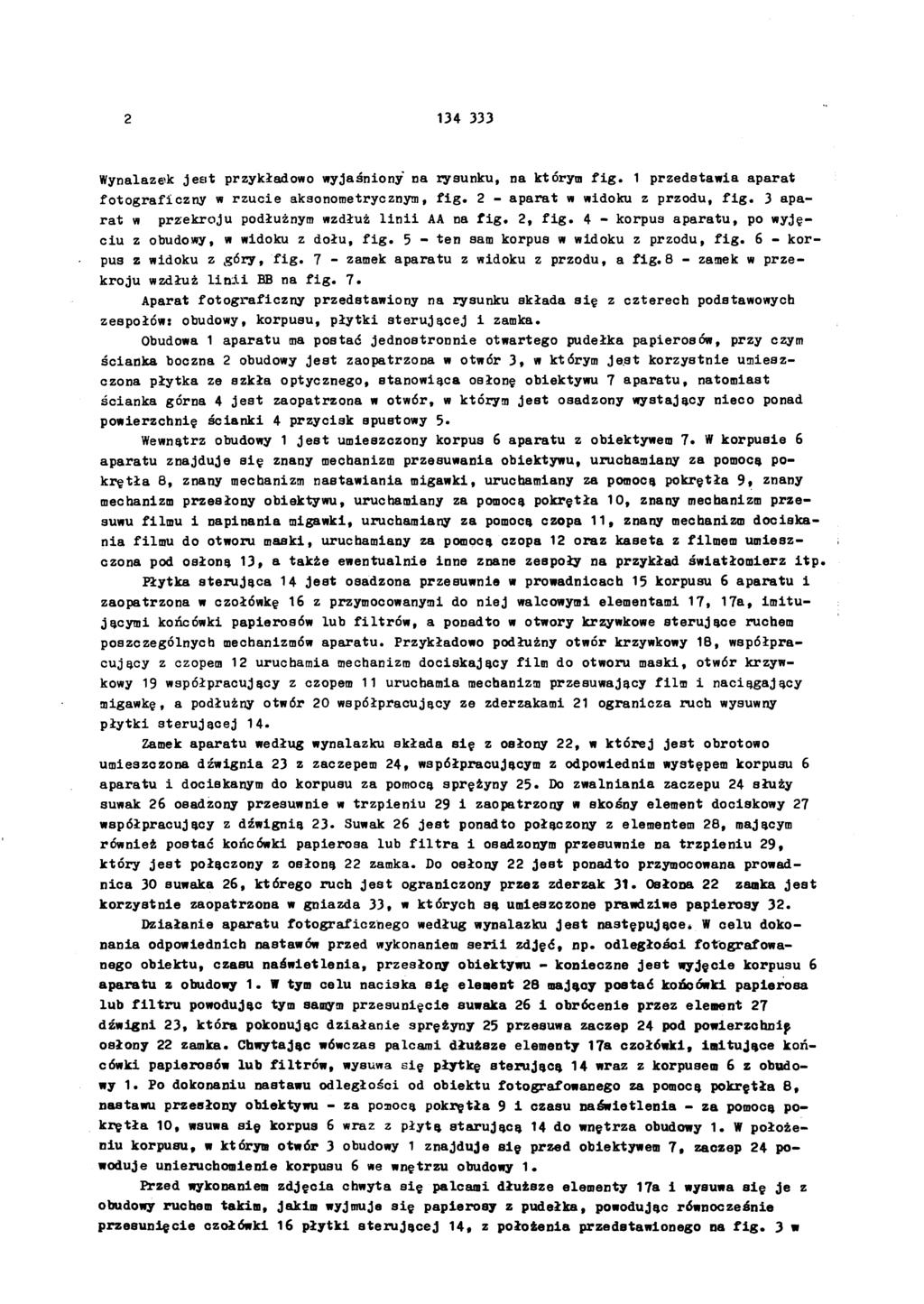

2 Wynalazek jest przykładowo wyjaśniony na rysunku, na którym fig. 1 przedstawia aparat fotograficzny w rzucie aksonometrycznym, fig. 2 - aparat w widoku z przodu, fig. 3 apa rat w przekroju podłużnym wzdłuż linii AA na fig. 2, fig. 4 - korpus aparatu, po wyję ciu z obudowy, w widoku z dołu, fig. 5 - ten sam korpus w widoku z przodu, fig. 6 - kor pus z widoku z góry, fig. 7 - zamek aparatu z widoku z przodu, a fig. 8 - zamek w prze kroju wzdłuż linii BB na fig. 7. Aparat fotograficzny przedstawiony na rysunku składa się z zespołów: obudowy, korpusu, płytki sterującej i zamka. czterech podstawowych Obudowa 1 aparatu ma postać jednostronnie otwartego pudełka papierosów, przy czym ścianka boczna 2 obudowy jest zaopatrzona w otwór 3, w którym jest korzystnie umiesz czona płytka ze szkła optycznego, stanowiąca osłonę obiektywu 7 aparatu, natomiast ścianka górna 4 jest zaopatrzona w otwór, w którym jest osadzony wystający nieco ponad powierzchnię ścianki 4 przycisk spustowy 5* Wewnątrz obudowy 1 jest umieszczony korpus 6 aparatu z obiektywem 7. W korpusie 6 aparatu znajduje się znany mechanizm przesuwania obiektywu, uruchamiany za pomocą po krętła 8, znany mechanizm nastawiania migawki, uruchamiany za pomocą pokrętła 9, znany mechanizm przesłony obiektywu, uruchamiany za pomocą pokrętła 10, znany mechanizm prze suwu filmu i napinania migawki, uruchamiany za pomocą czopa 11, znany mechanizm dociska nia filmu do otworu maski, uruchamiany za pomocą czopa 12 oraz kaseta z filmem umiesz czona pod osłoną 13, a także ewentualnie inne znane zespoły na przykład światłomierz itp. Płytka sterująca 14 jest osadzona przesuwnie w prowadnicach 15 korpusu 6 aparatu i zaopatrzona w czołówkę 16 z przymocowanymi do niej walcowymi elementami 17, 17a, imitu jącymi końcówki papierosów lub filtrów, a ponadto w otwory krzywkowe sterujące ruchem poszczególnych mechanizmów aparatu. Przykładowo podłużny otwór krzywkowy 18, współpra cujący z czopem 12 uruchamia mechanizm dociskający film do otworu maski, otwór krzyw kowy 19 współpracujący z czopem 11 uruchamia mechanizm przesuwający film i naciągający migawkę, a podłużny otwór 20 współpracujący ze zderzakami 21 ogranicza ruch wysuwny płytki sterującej 14. Zamek aparatu według wynalazku składa się z osłony 22, w której jest obrotowo umieszczona dźwignia 23 z zaczepem 24, współpracującym z odpowiednim występem korpusu 6 aparatu i dociskanym do korpusu za pomocą sprężyny 25 Do zwalniania zaczepu 24 służy suwak 26 osadzony przesuwnie w trzpieniu 29 i zaopatrzony w skośny element dociskowy 27 współpracujący z dźwignią 23* Suwak 26 jest ponadto połączony z elementem 28, mającym również postać końcówki papierosa lub filtra i osadzonym przesuwnie na trzpieniu 29, który jest połączony z osłoną 22 zamka. Do osłony 22 jest ponadto przymocowana prowad nica 30 suwaka 26, którego ruch jest ograniczony przez zderzak 31. Osłona 22 zamka jest korzystnie zaopatrzona w gniazda 33, w których są umieszczone prawdziwe papierosy 32. Działanie aparatu fotograficznego według wynalazku jest następujące. W celu doko nania odpowiednich nastawów przed wykonaniem serii zdjęć, np. odległości fotografowa nego obiektu, czaau naświetlenia, przesłony obiektywu - konieczne jest wyjęcie korpusu 6 aparatu z obudowy 1. W tym celu naciska się element 28 mający postać końcówki papierosa lub filtru powodując tym samym przesunięcie suwaka 26 i obrócenie przez element 27 dźwigni 23, która pokonując działanie sprężyny 25 przesuwa zaczep 24 pod powierzchnie osłony 22 zamka. Chwytając wówczas palcami dłuższe elementy 17a czołówki, imitujące koń cówki papierosów lub filtrów, wysuwa się płytkę sterującą 14 wraz z korpusem 6 z obudo wy 1 Po dokonaniu nastawu odległości od obiektu fotografowanego za pomocą pokrętła 8, nastawu przesłony obiektywu - za pomocą pokrętła 9 i czasu naświetlenia - za pomocą po krętła 10, wsuwa się korpus 6 wraz z płytą starującą 14 do wnętrza obudowy 1. W położe niu korpusu, w którym otwór 3 obudowy 1 znajduje się przed obiektywem 7, zaczep 24 po woduje unieruchomienie korpusu 6 we wnętrzu obudowy 1. Przed wykonaniem zdjęcia chwyta się palcami dłuższe elementy 17a i wysuwa się je z obudowy ruchem takim, jakim wyjmuje się papierosy z pudełka, powodując równocześnie przesunięcie czołówki 16 płytki sterującej 14, z położenia przedstawionego na fig. 3 w

3 położenie przedstawione na fig. 4, 5f*6. Ruch płytki sterującej powoduje przesunięcie czopa 11 w otworze krzywkowym 19 i uruchamianie mechanizmu przesuwu filmu oraz napięcie migawki, a także przesunięcie czopa 12 w otworze krzywkowym 18 i dociśnięcie filmu do otworu maski. Wraz z czołówką 16 płytki sterującej 14 wysuwają si<e również papierosy 32 umieszczone w gniazdach 33 osłony 22 zamka, które operator aparatu może wyjąc i zapalić. W celu wykonania zdjęcia aparat umieszcza się w ten sposób, aby Jego obiektyw 7 był skierowany na fotografowany obiekt i niepostrzeżenie naciska się przycisk spustowy 5. Po wykonaniu zdjęcia wsuwa się, chwytając za końcówkę 17af czołówkę 16 wraz z płytką sterującą 14 do wnętrza obudowy ruchem podobnym Jakim palacz wsuwa wysunięte papierosy do wnętrza pudełka. Przed dokonaniem następnego zdjęcia niezbędne Jest ponowne wysunię cie czołówki 16 wraz z płytką sterującą 14 w położenie przedstawi!one na fig. 4, 5, 6. Aparat fotograficzny według wynalazku może być również wyposażony w dowolnego ro dzaju automatycznie działające mechanizmy nastawcze, np. światłomierze lub odległościomierze z mechanizmem nastawiającym czas ekspozycji i odległość fotografowanego obiektu. Zastrzeżenia patentowe 1. Aparat fotograficzny do niepostrzeżonego wykonywania zdjęć, wyposażony w umiesz czone w korpusie aparatu mechanizmy pomocnicze do przesuwania filmu, napinania migawki i dociskania filmu do otworu maski, uruchamiane za pomocą czopów współpracujących z osa dzoną przesuwnie w korpusie - płytką sterującą, znamienny tym, że Jest wyposażony w obudowę 1, imitującą pudełko papierosów, w której Jest osadzony korpus /6/ aparatu, przy czym osadzona przesuwnie w prowadnicach /15/ korpusu /6/ płytka sterują ca /14/ ruchem mechanizmów pomocniczych Jest połączona z czołówką /16/, zamykającą otwór obudowy /1/ i zaopatrzoną w walcowe elementy /17/, /17a/ imitujące końcówki papierosów lub filtrów, natomiast ścianka /2/ Jego obudowy /1/ Jest zaopatrzona w otwór /3/ z osa dzoną w nim płytką ze szkła optycznego stanowiącą osłonę obiektywu /li znajdującego się w korpusie /6/ aparatu, natomiast ścianka /4/ Jest zaopatrzona w otwór, w którym Jest osadzony przycisk spustowy /5/ aparatu. 2. Aparat według zastrz. 1,znamienny tym, że obudowa /1/ Jest zao patrzona w zamek składający się z przymocowanej do niej osłony /22/, w której Jest osa dzona obrotowo dźwignia /23/ z zaczepem /24/ współpracującym z występem korpusu /6/ oraz z suwaka /26/ z elementem naciskowym /27/, obracającym dźwignię /23/. 3«Aparat według zastrz. 2,znamienny tym, że suwak /26/ zamka Jest osadzony przesuwnie w trzpieniu /29/ i połączony z osadzonym przesuwnie na trzpieniu /29/, walcowym elementem /28/ imitującym końcówkę papierosa lub filtru. 4. Aparat według zastrz. 2,znamienny tym, że osłona /22/ zamka Jest zaopatrzona w gniazda /33/ służące do osadzania w nich papierosów /32/.

4 Figi FigZ ^ 24 19j iq ib

5 Fig4 " J3 16 Figo

6 Fig Ftg8 22/ 25J 2JJ m Pracownia Poligraficzna UP PRL. Nakład 100 egz. Cena 100 zł
