1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B 1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl6: E03D 1/34 (54) Zawór napełniający spłuczki ustępowej (43) Zgłoszenie ogłoszono: BUP 13/97 (73) Uprawniony z patentu: METALPLAST KALISZ Spółka z o.o., Kalisz, PL (72) Twórca wynalazku: Marian Matyszczak, Kalisz, PL (45) O udzieleniu patentu ogłoszono: WUP 09/99 (74) Pełnomocnik: Tomaszewska Grażyna, Kancelaria Patentowa, "PROPERTY" PL B1 (57) Zawór napełniający spłuczki ustępowej, zaopatrzony w dopływowy otwór zamykany grzybkiem, sprzężony z dźwignią uruchamianą za pomocą mechanizmu kolanowego oraz wyposażony w wypływową rurę z kierownicą strumienia u góry oraz rozmieszczonymi u wylotu żeberkami, na której osadzony jest pływak i poniżej wyrównawczy zbiornik, znamienny tym, że w dnie (14) wyrównawczego zbiornika (12) zamontowany jest przesuwnie zaworek (13), wykonany w postaci jednostronnie zamkniętego naczynia, otwartą częścią skierowany ku dołowi, a pływak (9) osadzony jest na śrubie (8) zazębionej poprzez przekładnię (11) z regulacyjną śrubą (10), przymocowaną do wyrównawczego zbiornika (12). F i g. 1

2 Zawór napełniający spłuczki ustępowej Zastrzeżenie patentowe Zawór napełniający spłuczki ustępowej, zaopatrzony w dopływowy otwór zamykany grzybkiem, sprzężony z dźwignią uruchamianą za pomocą mechanizmu kolanowego oraz wyposażony w wypływową rurę z kierownicą strumienia u góry oraz rozmieszczonymi u wylotu żeberkami, na której osadzony jest pływak i poniżej wyrównawczy zbiornik, znamienny tym, że w dnie (14) wyrównawczego zbiornika (12) zamontowany jest przesuwnie zaworek (13), wykonany w postaci jednostronnie zamkniętego naczynia, otwartą częścią skierowany ku dołowi, a pływak (9) osadzony jest na śrubie (8) zazębionej poprzez przekładnię (11) z regulacyjną śrubą (10), przymocowaną do wyrównawczego zbiornika (12). * * * Przedmiotem wynalazku jest zawór napełniający spłuczki ustępowej. Z wcześniejszego opisu polskiego zgłoszenia wynalazku zgłaszającego nr P , znany jest zawór napełniający pływakowy, zbudowany z korpusu z otworem dopływowym, zamykanym grzybkiem. Grzybek połączony jest ruchomo z dźwignią, ta zaś z mechanizmem kolanowym, sprzężonym z wypływową rurą. Wypływowa rura stanowi prowadnicę pływaka, powyżej którego także na wypływowej rurze zainstalowany jest przelewowy zbiorniczek z odpływowym otworem. Wypływowa rura w pobliżu kanału doprowadzającego do niej wodę z instalacji wodociągowej zaopatrzona jest w kierownicę strumienia. Kierownica strumienia ma postać obwodowej niecki o zmiennej głębokości. Korpus oraz wypływowa rura zaopatrzone są w dystansowe skrzydełka, pozwalające utrzymać pływak w stałej odległości od ścianek naczynia. Dystansowe skrzydełka wyznaczają także przestrzeń swobodnej pracy pływaka. U wylotu wypływowej rury rozmieszczone są promieniście żeberka, które prostują spływający po ściankach wypływowej rury strumień i uspokajają całą, ściekającą masę wody. Celem rozwiązania według wynalazku są pewne zmiany konstrukcyjne w stosunku do wcześniejszego opracowania, pozwalające na bardziej racjonalne zużycie wody, przeznaczonej do spłukiwania misek ustępowych. Istotę rozwiązania zgodnie z wynalazkiem stanowi konstrukcja zaworu, którego pływak i wyrównawczy zbiornik osadzone są przesuwnie na wypływowej rurze. W pływaku zamocowana jest śruba, połączona poprzez przekładnię z regulacyjną śrubą zamontowaną w wyrównawczym zbiorniku. Obie śruby połączone są ze sobą za pomocą przekładni. Grzybek zamocowany przesuwnie w korpusie połączony jest obrotowo z dźwignią za pośrednictwem ramienia, tworzącego mechanizm kolanowy, uruchamiany śrubą osadzoną jednym końcem w pływaku. Usytuowany poniżej pływaka, na wypływowej rurze, wyrównawczy zbiornik posiada w dnie otwór, w którym zamontowany jest przesuwnie zaworek zamykający otwór. Zaworek ma postać jednostronnie otwartego naczynia, otwartą częścią skierowanego ku dołowi. Zaworek uniemożliwia wydłużenie czasu napełniania zbiornika przy całkowicie otwartym zaworze napełniającym. Po opróżnieniu zbiornika spłuczki pływak osiada na dnie wraz z wyrównawczym zbiornikiem. Śruba połączona z pływakiem znajduje się w pozycji dolnej, przez co odciąga grzybek i następuje przepływ wody z sieci do wypływowej rury. Poziom wody w zbiorniczku spłuczki podnosi się, lecz zawór napełniający nadal pozostaje w pozycji całkowitego otwarcia, aż do momentu przekroczenia przez napływającą wodę górnej krawędzi wyrównawczego zbiornika. Dzieje się tak wskutek zastosowania zaworku w dnie wyrównawczego zbiornika, bowiem działające od spodu parcie wody powoduje sprężanie zawartego w nim powietrza i popychanie

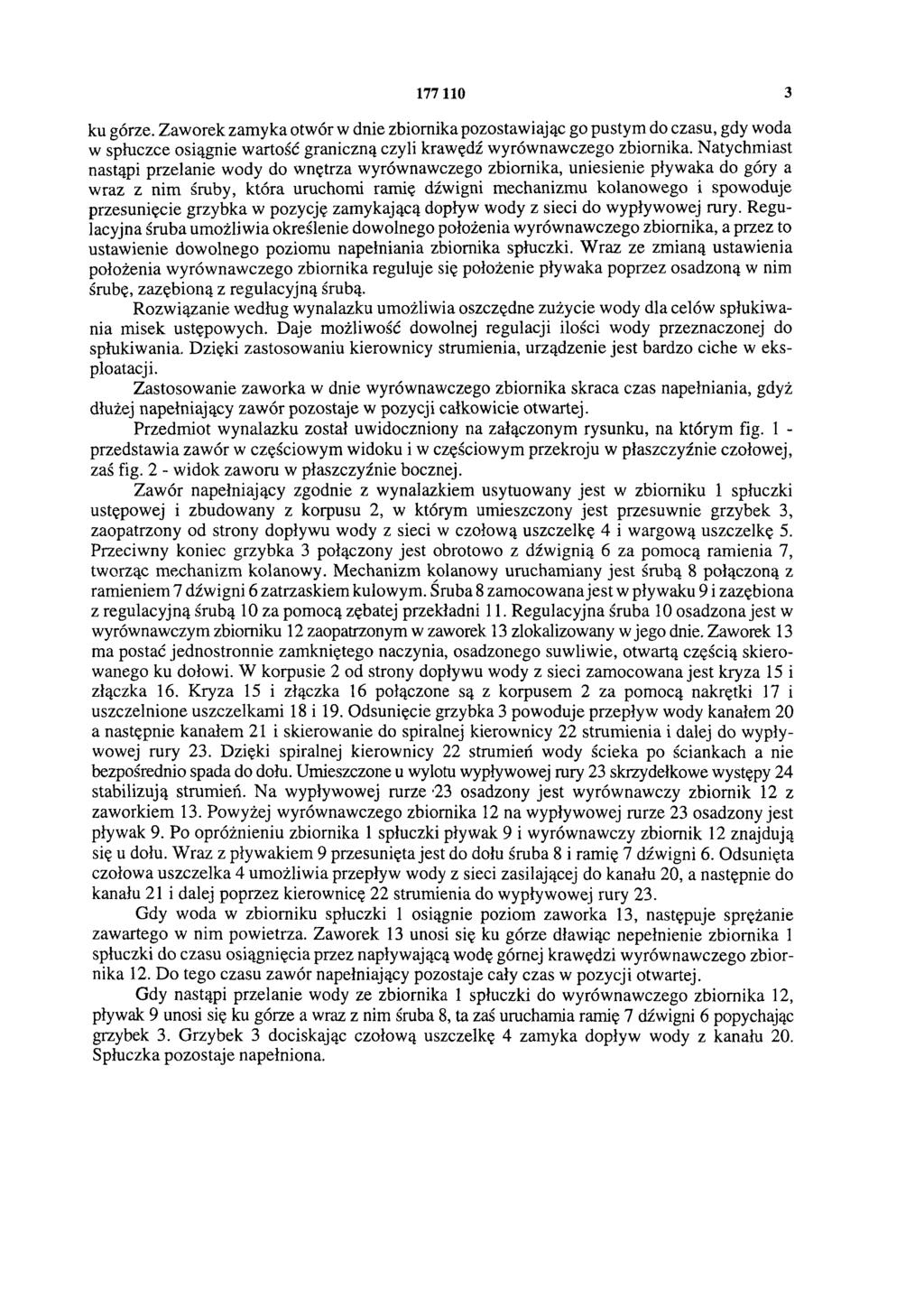

3 ku górze. Zaworek zamyka otwór w dnie zbiornika pozostawiając go pustym do czasu, gdy woda w spłuczce osiągnie wartość graniczną czyli krawędź wyrównawczego zbiornika. Natychmiast nastąpi przelanie wody do wnętrza wyrównawczego zbiornika, uniesienie pływaka do góry a wraz z nim śruby, która uruchomi ramię dźwigni mechanizmu kolanowego i spowoduje przesunięcie grzybka w pozycję zamykającą dopływ wody z sieci do wypływowej rury. Regulacyjna śruba umożliwia określenie dowolnego położenia wyrównawczego zbiornika, a przez to ustawienie dowolnego poziomu napełniania zbiornika spłuczki. Wraz ze zmianą ustawienia położenia wyrównawczego zbiornika reguluje się położenie pływaka poprzez osadzoną w nim śrubę, zazębioną z regulacyjną śrubą. Rozwiązanie według wynalazku umożliwia oszczędne zużycie wody dla celów spłukiwania misek ustępowych. Daje możliwość dowolnej regulacji ilości wody przeznaczonej do spłukiwania. Dzięki zastosowaniu kierownicy strumienia, urządzenie jest bardzo ciche w eksploatacji. Zastosowanie zaworka w dnie wyrównawczego zbiornika skraca czas napełniania, gdyż dłużej napełniający zawór pozostaje w pozycji całkowicie otwartej. Przedmiot wynalazku został uwidoczniony na załączonym rysunku, na którym fig. 1 - przedstawia zawór w częściowym widoku i w częściowym przekroju w płaszczyźnie czołowej, zaś fig. 2 - widok zaworu w płaszczyźnie bocznej. Zawór napełniający zgodnie z wynalazkiem usytuowany jest w zbiorniku 1 spłuczki ustępowej i zbudowany z korpusu 2, w którym umieszczony jest przesuwnie grzybek 3, zaopatrzony od strony dopływu wody z sieci w czołową uszczelkę 4 i wargową uszczelkę 5. Przeciwny koniec grzybka 3 połączony jest obrotowo z dźwignią 6 za pomocą ramienia 7, tworząc mechanizm kolanowy. Mechanizm kolanowy uruchamiany jest śrubą 8 połączoną z ramieniem 7 dźwigni 6 zatrzaskiem kulowym. Śruba 8 zamocowana jest w pływaku 9 i zazębiona z regulacyjną śrubą 10 za pomocą zębatej przekładni 11. Regulacyjna śruba 10 osadzona jest w wyrównawczym zbiorniku 12 zaopatrzonym w zaworek 13 zlokalizowany w jego dnie. Zaworek 13 ma postać jednostronnie zamkniętego naczynia, osadzonego suwliwie, otwartą częścią skierowanego ku dołowi. W korpusie 2 od strony dopływu wody z sieci zamocowana jest kryza 15 i złączka 16. Kryza 15 i złączka 16 połączone są z korpusem 2 za pomocą nakrętki 17 i uszczelnione uszczelkami 18 i 19. Odsunięcie grzybka 3 powoduje przepływ wody kanałem 20 a następnie kanałem 21 i skierowanie do spiralnej kierownicy 22 strumienia i dalej do wypływowej rury 23. Dzięki spiralnej kierownicy 22 strumień wody ścieka po ściankach a nie bezpośrednio spada do dołu. Umieszczone u wylotu wypływowej rury 23 skrzydełkowe występy 24 stabilizują strumień. Na wypływowej rurze '23 osadzony jest wyrównawczy zbiornik 12 z zaworkiem 13. Powyżej wyrównawczego zbiornika 12 na wypływowej rurze 23 osadzony jest pływak 9. Po opróżnieniu zbiornika 1 spłuczki pływak 9 i wyrównawczy zbiornik 12 znajdują się u dołu. Wraz z pływakiem 9 przesunięta jest do dołu śruba 8 i ramię 7 dźwigni 6. Odsunięta czołowa uszczelka 4 umożliwia przepływ wody z sieci zasilającej do kanału 20, a następnie do kanału 21 i dalej poprzez kierownicę 22 strumienia do wypływowej rury 23. Gdy woda w zbiorniku spłuczki 1 osiągnie poziom zaworka 13, następuje sprężanie zawartego w nim powietrza. Zaworek 13 unosi się ku górze dławiąc nepełnienie zbiornika 1 spłuczki do czasu osiągnięcia przez napływającą wodę górnej krawędzi wyrównawczego zbiornika 12. Do tego czasu zawór napełniający pozostaje cały czas w pozycji otwartej. Gdy nastąpi przelanie wody ze zbiornika 1 spłuczki do wyrównawczego zbiornika 12, pływak 9 unosi się ku górze a wraz z nim śruba 8, ta zaś uruchamia ramię 7 dźwigni 6 popychając grzybek 3. Grzybek 3 dociskając czołową uszczelkę 4 zamyka dopływ wody z kanału 20. Spłuczka pozostaje napełniona.

4

5 F ig

6 Fig. 1 Departament Wydawnictw UP RP. Nakład 70 egz. Cena 2,00 zł.
