1 RZECZPOSPOLITA POLSKA OPIS PATENTOWY Patent dodatkowy do patentu n r Int. Cl.5 A47J 36/26 F24C 3/12 Zgłoszono: / P / Pierwszeństwo - URZĄD PATENTOWY Zgłoszenie ogłoszono: RP Opis patentowy opublikowano: Twórcy wynalazku: J erzy Sobieszkoda, Andrzej Karbowniczek, Wojciech Piotrowski, Stanisław S o n d e j, JanPawlicki Pawlicki Uprawniony z patentu: Fabryka Części do Maszyn Włókienniczych i Odlewnia Metali "Kalimet, Kalisz /Polska/ KUCHENKA TURYSTYCZNA DWUPALNIKOWA Przedmiotem wynalazku jest gazowa kuchenka dwupalnikowa o segmentowej konstrukcji składanej, przeznaczona do nakręcania na zawór turystycznej butli g a z o w e j. Znana jest turystyczna kuchenka dwupalnikowa mająca ram ę z odchylnymi składanymi wspornikami, zaopatrzonymi w przesuwne nóżki oraz przymocowany kilkoma wkrętami do ramy zawór, doprowadzający po jego odkręceniu gaz z butli poprzez rurkę i kostkę do jednego z palników. Zawór Jest wyposażony w dwa odrębne pokrętła, współdziałające z zawieradłami osadzonymi w odrębnych gniazdach, poprzez które gaz jest doprowadzany do palnika usytuowanego po stronie pokrętła. Zawieradło zaworu stanowi gwintowane wrzeciono wykonane zasadni czo jako element jednoczęściowy, zakończony czopem stożkowym stanowiącym iglicę zamykającą otwór wylotu przewodu lub kanału doprowadzającego gaz z butli. W przypadku braku współosiowości iglicy w stosunku do otworu, zamknięcie zaworu wymaga użycia znacznej siły, co przy wykonaniu wrzeciona i korpusu z mosiądzu stwarza możliwość zatarcia wrzeciona i obniżenia trwałości uszczelnienia. Rurka doprowadzająca gaz z zaworu do palnika jest z jednej strony zamocowana w kostce połączonej z palnikiem, zaś z drugiej strony podwieszona na dodatkowym niezbyt sztywnym blaszanym wsporniku i wyprowadzona w pobliżu dyszy zaworu, tworząc obwodową szczelinę. Ruszt, w który wyposażona jest kuchenka unieruchomiony jest kołnierzem nakrętki palnika, która jest osadzona w okrągłym otworze ramy i wkręcona w kostkę usytuowaną od spodu ramy. Zgodnie z wynalazkiem opracowano gazową kuchenkę dwupalnikową z odchylnymi wspornikami zaopatrzonymi w przesuwne nóżki, która ma przymocowany do ramy zawór sterujący przepływem gazu z podłączonej butli. Zawór jest zamocowany w przetłoczeniu ramy i ma w obu gwintowanych gniazdach odsadzeń wrzeciona zawierający walcowy trzpień, w którym na sprężynie

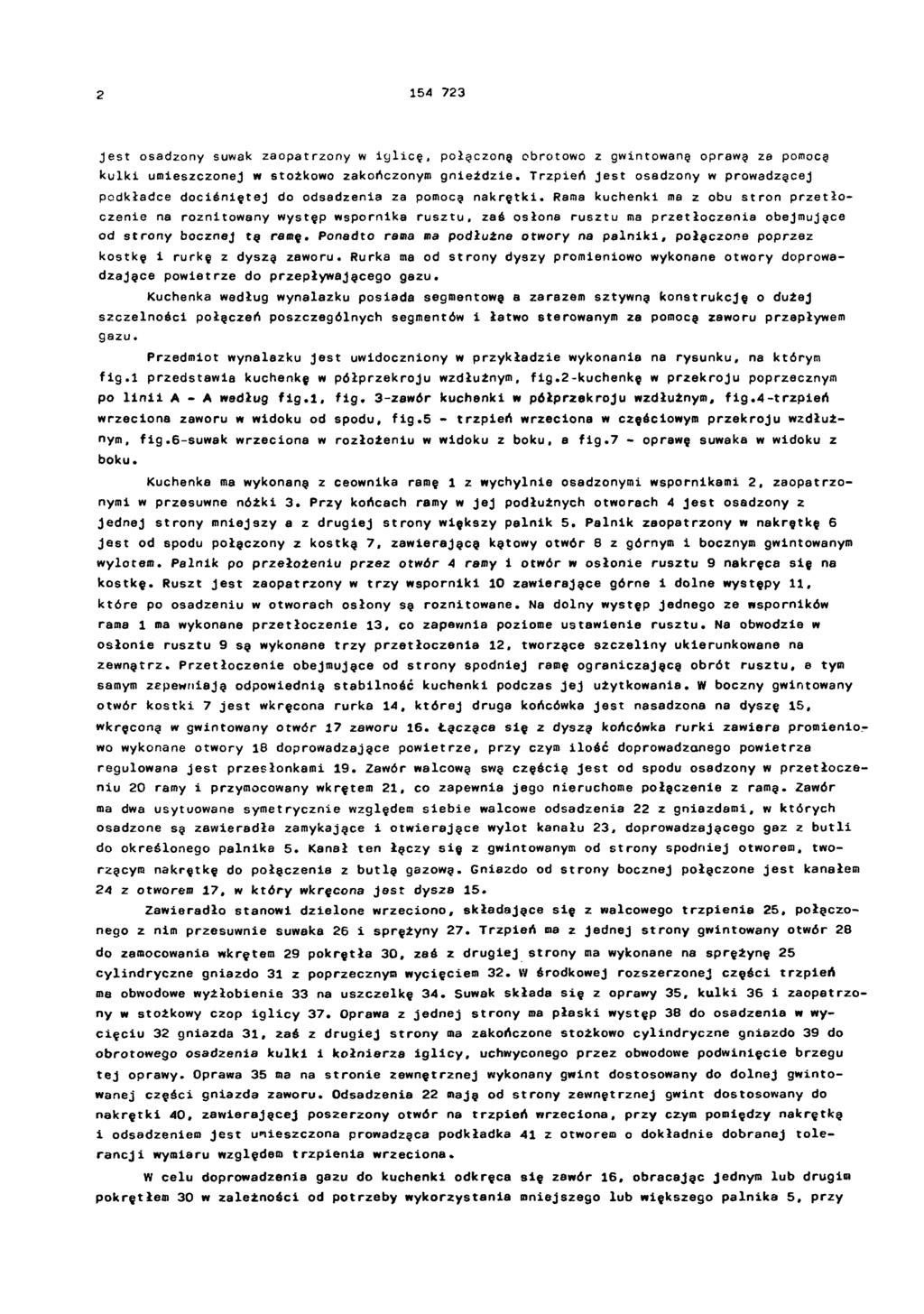

2 Jest osadzony suwak zaopatrzony w iglicę, połączoną obrotowo z gwintowaną oprawę ze pomocą kulki umieszczonej w stożkowo zakończonym gnieździe. Trzpień Jest osadzony w prowadzącej podkładce dociśniętej do odsadzenia za pomocą nakrętki. Rama kuchenki ma z obu stron przetłoczenie na roznitowany występ wspornika rusztu, zaś osłona rusztu ma przetłoczenia obejmujące od strony bocznej tą ramę. Ponadto rama ma podłużne otwory na palniki, połą czone poprzez kostkę i rurkę z dyszą zaworu. Rurka ma od strony dyszy promieniowo wykonane otwory doprowadzające powietrze do przepływającego gazu. Kuchenka według wynalazku posiada segmentową a zarazem sztywną konstrukcję o dużej szczelności połączeń poszczególnych segmentów i łatwo sterowanym za pomocą zaworu przepływem g a z u. Przedmiot wynalazku Jest uwidoczniony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia kuchenkę w półprzekroju wzdłużnym, fig.2 -kuchenkę w przekroju poprzecznym po linii A - A według fig.1, fig. 3-zawór kuchenki w półprzekroju wzdłużnym, fig.4 -trzpień wrzeciona zaworu w widoku od spodu, fig.5 - trzpień wrzeciona w częściowym przekroju wzdłużnym, fig.6 -suwak wrzeciona w rozłożeniu w widoku z boku, a fig.7 - oprawę suwaka w widoku z b o k u. Kuchenka ma wykonaną z ceownika ramę 1 z wychylnie osadzonymi wspornikami 2, zaopatrzonymi w przesuwne nóżki 3. Przy końcach ramy w jej podłużnych otworach 4 Jest osadzony z jednej strony mniejszy a z drugiej strony większy palnik 5. Palnik zaopatrzony w nakrętkę 6 Jest od spodu połączony z kostką 7, zawierającą kątowy otwór 8 z górnym i bocznym gwintowanym wylotem. Palnik po przełożeniu przez otwór A ramy i otwór w osłonie rusztu 9 nakręca się na kostkę. Ruszt Jest zaopatrzony w trzy wsporniki 10 zawierające górne i dolne występy 11, które po osadzeniu w otworach osłony są roznitowane. Na dolny występ jednego ze wsporników rama 1 ma wykonane przetłoczenie 13, co zapewnia poziome ustawienie rusztu. Na obwodzie w osłonie rusztu 9 są wykonane trzy przetłoczenia 12, tworzące szczeliny ukierunkowane na zewnątrz. Przetłoczenie obejmujące od strony spodniej ramę ograniczającą obrót rusztu, a tym samym zepewniają odpowiednią stabilność kuchenki podczas jej użytkowania. W boczny gwintowany otwór kostki 7 jest wkręcona rurka 14, której druga końcówka jest nasadzona na dyszę 15, wkręconą w gwintowany otwór 17 zaworu 16. Łącząca się z dyszą końcówka rurki zawiera promieniowo wykonane otwory 18 doprowadzające powietrze, przy czym ilość doprowadzanego powietrza regulowana jest przesłonkami 19. Zawór walcową swą częścią jest od spodu osadzony w przetłoczeniu 20 ramy i przymocowany wkrętem 21, co zapewnia jego nieruchome połączenie z ramą. Zawór ma dwa usytuowane symetrycznie względem siebie walcowe odsadzenia 22 z gniazdami, w których osadzone są zawieradła zamykające i otwierające wylot kanału 23, doprowadzającego gaz z butli do określonego palnika 5. Kanał ten łączy się z gwintowanym od strony spodniej otworem, tworzącym nakrętkę do połączenia z butlą gazową. Gniazdo od strony bocznej połączone jest kanałem 24 z otworem 17, w który wkręcona jest dysza 15. Zawieradło stanowi dzielone wrzeciono, składające się z walcowego trzpienia 25, połączonego z nim przesuwnie suwaka 26 i sprężyny 27. Trzpień ma z jednej strony gwintowany otwór 28 do zamocowania wkrętem 29 pokrętła 30, zaś z drugiej strony ma wykonane na sprężynę 25 cylindryczne gniazdo 31 z poprzecznym wycięciem 32. W środkowej rozszerzonej części trzpień me obwodowe wyżłobienie 33 na uszczelkę 34. Suwak składa się z oprawy 35, kulki 36 i zaopatrzony w stożkowy czop iglicy 37. Oprawa z jednej strony ma płaski występ 38 do osadzenia w w y - cięciu 32 gniazda 31, zaś z drugiej strony ma zakończone stożkowo cylindryczne gniazdo 39 do obrotowego osadzenia kulki i kołnierza iglicy, uchwyconego przez obwodowe podwinięcie brzegu tej oprawy. Oprawa 35 ma na stronie zewnętrznej wykonany gwint dostosowany do dolnej gwintowanej części gniazda zaworu. Odsadzenia 22 mają od strony zewnętrznej gwint dostosowany do nakrętki 40, zawierającej poszerzony otwór na trzpień wrzeciona, przy czym pomiędzy nakrętką i odsadzeniem j est um ieszczona prowadząca podkładka 41 z otworem o dokładnie dobranej tolerancji wymiaru względem trzpienia wrzeciona. W celu doprowadzenia gazu do kuchenki odkręca się zawór 16, obracając jednym lub drugim pokrętłem 30 w zależności od potrzeby wykorzystania mniejszego lub większego palnika 5, przy

3 czym pokrętło usytuowane po stronie danego palnika steruje przepływem gazu przez ten palnik. Obracając pokrętłem, poprzez obrót trzpienia 25 wrzeciona i połączonego z nim suwaka 26, powoduje się obrót oprawy 35, która poprzez połączenie gwintowe wysuwa się pociągając za sobą iglicę 37 otwierającą wylot kanału 23, którym gaz dostaje się do gniazda i dalej poprzez kanał 24, dyszę 15, rurkę 14 i kostkę 7 do palnika. Sprężyna 27 wywierająca stały nacisk na suwak likwiduje z jednej strony luzy w połączeniu gwintowym, co zwiększa trwałość tego połączenia. Uszczelka 3 4 umieszczona w wyżłobieniu 33 uszczelnia gniazdo i eliminuje możliwość ulatniania się gazu na zewnątrz wzdłuż wrzeciona. Stożkowo zakończone gniazdo 39 oprawy 35 utrzymuje kulkę 36 współosiowo. Kulka naciskając punktowo i jednocześnie osiowo na iglicę umożliwia uzyskanie równomiernej siły docisku na całym obwodzie i szczelne zamknięcie wylotu kanału 23. Po zamknięciu wylotu tego kanału mimo dalszego pokręcania pokrętłem 30 iglica 37 dzięki kulce 36 przyjmuje położenie nieruchome i jednocześnie współosiowe, co eliminuje możliwość powstawania miejscowych uszkodzeń na powierzchniach styku. Zapewnia to dużą szczelność zaworu przy lekkim jego dokręcaniu, a tym samym łatwe sterowanie przepływem gazu. Prowadząca podkładka 41 mająca otwór o dokładnej tolerancji wymiaru względem wrzeciona zapewnia dokładne Jego współosiowe ustawienie w gnieździe odsadzenia 22. Nakrętka 40 o otworze większym od średnicy trzpienia 25 wrzeciona służy jedynie do ustalenia położenia podkładki, co eliminuje potrzebę wykonania gwintu i w spółosiowości otworu o dużej dokładności. Podłużny otwór 4 w ramie 1 pozwala na wzdłużne przemieszczanie palnika 5 wraz z rusztem 9 i jednocześnie kostki 7 z wkręconą rurkę 14. Umożliwia to swobodne nasunięcie drugiej końcówki rurki na dyszę 1 5, a po skręceniu palnika z kostką, trwałe i sztywne zamocowanie rurki, a ponadto łatwy montaż i demontaż kuchenki. Z a s t r z e ż e n i a p a t e n t o w e 1. Kuchenka turystyczna dwupalnikowa wyposażona w ruszty, nakręcana na butlę gazową, zawierająca ramą z odchylnymi wspornikami zaopatrzonymi w przesuwne nóżki oraz zawór połączony pojedynczo poprzez rurkę i kostkę z palnikami, z n a m i e n n a t y m, że zawór /16/ jest zamocowany w przetłoczeniu /20/ ramy / 1/ i ma w obu gwintowanych g n i azdach odsadzeń /22/ wrzeciono, zawierające walcowy trzpień /25/, w którym na sprężynie / 2 7 / Jest osadzony suwak /26/ zaopatrzony w iglicę /37/, połączoną obrotowo z gwintowaną oprawą /35/ za pomocą kulki /36/, umieszczonej w stożkowo zakończonym g n ieździe / 3 9 /. 2. Kuchenka według zastrz.1, z n a m i e n n e tym, że trzpień /25/ wrzeciona Jest osadzony w prowadzącej podkładce / 4 1/, dociśniętej do odsadzenia / 22/ za pomocą nakrętki / 4 0 /. 3. Kuchenka według zastrz.1, z n a m i e n n a ty m, że rama / 1/ ma przetłoczenie /13/ na roznitowany występ / 11/ wspornika /10/ rusztu /9/, zawierającego w osłonie przetłoczenia /12/ obejmującego od strony bocznej ramę / 1/. 4. Kuchenka według zastrz.1, z n a m i e n n a tym, że rama / 1/ ma podłużne otwory / 4/ na palniki /5/, połączone poprzez kostkę /7/ i rurkę /14/ z dyszą /15/ zaworu /16/, przy czym rurka /14/ ma od strony dyszy promieniowo wykonane otwory /18/, doprowadzające powietrze do przepływającego gazu.

4

5

6 Zakład Wydawnictw UP RP. Nakład 100 egz. Cena 3000 zl
