Bożena Krupa
8 lat temu
Przeglądów:

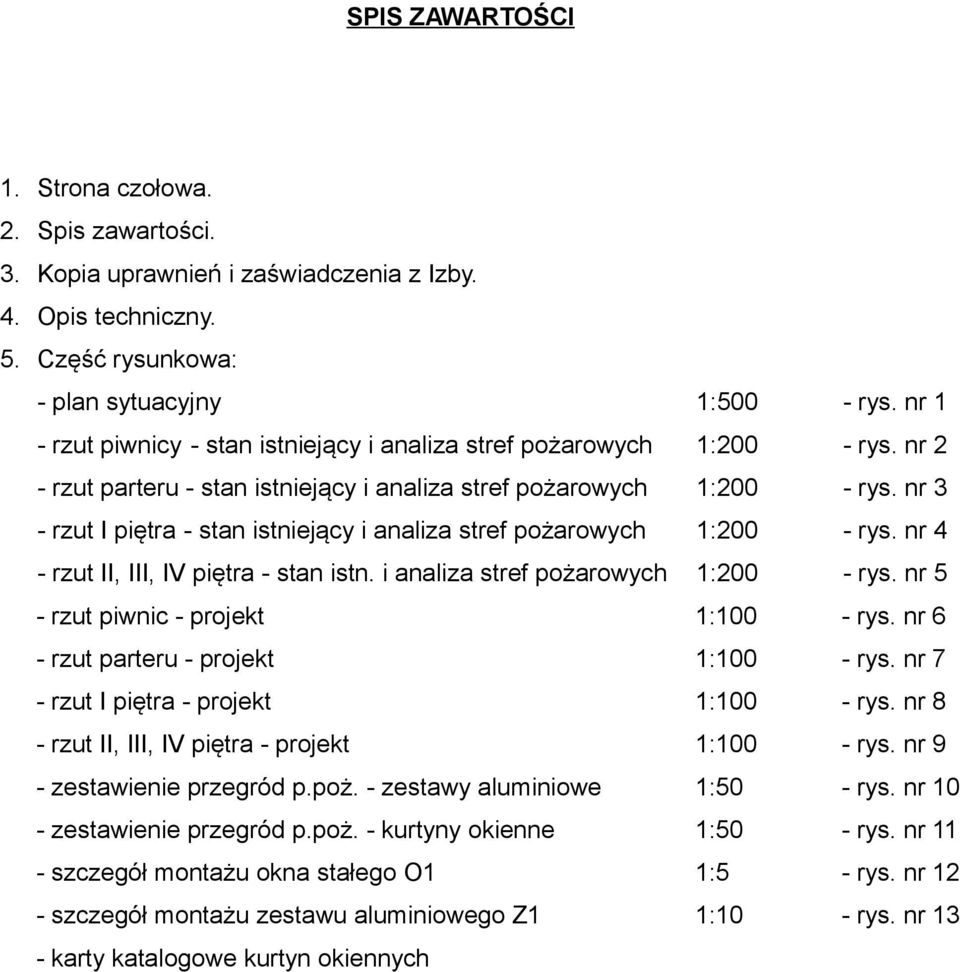

1 SPIS ZAWARTOŚCI 1. Strona czołowa. 2. Spis zawartości. 3. Kopia uprawnień i zaświadczenia z Izby. 4. Opis techniczny. 5. Część rysunkowa: - plan sytuacyjny 1:500 - rys. nr 1 - rzut piwnicy - stan istniejący i analiza stref pożarowych 1:200 - rys. nr 2 - rzut parteru - stan istniejący i analiza stref pożarowych 1:200 - rys. nr 3 - rzut I piętra - stan istniejący i analiza stref pożarowych 1:200 - rys. nr 4 - rzut II, III, IV piętra - stan istn. i analiza stref pożarowych 1:200 - rys. nr 5 - rzut piwnic - projekt 1:100 - rys. nr 6 - rzut parteru - projekt 1:100 - rys. nr 7 - rzut I piętra - projekt 1:100 - rys. nr 8 - rzut II, III, IV piętra - projekt 1:100 - rys. nr 9 - zestawienie przegród p.poż. - zestawy aluminiowe 1:50 - rys. nr 10 - zestawienie przegród p.poż. - kurtyny okienne 1:50 - rys. nr 11 - szczegół montażu okna stałego O1 1:5 - rys. nr 12 - szczegół montażu zestawu aluminiowego Z1 1:10 - rys. nr 13 - karty katalogowe kurtyn okiennych

nr 3 - rzut I piętra - stan istniejący i analiza stref pożarowych 1:200 - rys. nr 4 - rzut II, III, IV piętra - stan istn. i analiza stref pożarowych 1:200 - rys. nr 5 - rzut piwnic - projekt 1:100 - rys.

2 OPIS TECHNICZNY do projektu zabezpieczeń przeciwpożarowych w zakresie stref pożarowych w Centrum Kongresowym IOR w Poznaniu przy ul. Władysława Węgorka Podstawa opracowania. Podstawą opracowania projektu są: - umowa z Inwestorem; - archiwalne projekty budynków; - wizja lokalna projektantów; - obowiązujące przepisy i normy budowlane. 2. Przedmiot opracowania. Przedmiotem opracowania jest analiza stanu istniejącego Centrum Kongresowego IOR pod kątem zabezpieczeń przeciwpożarowych w zakresie stref i oddzieleń przeciwpożarowych i opracowanie rozwiązań projektowych zgodnie z obowiązującymi przepisami (Rozporządzenie Min. Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie). 3. Klasyfikacja obiektu. Obiekt składa się z trzech, połączonych ze sobą funkcjonalnie budynków: - budynek szkoleniowy; - budynek konferencyjny; - budynek hotelowy z restauracją Budynek szkoleniowy. Jest to budynek trzykondygnacyjny o wysokości H=11,20 m < 12,00 m. Jest budynkiem niskim (N), zaliczonym do kategorii zagrożenia ludzi ZL III. Klasa odporności pożarowej: "C". Powierzchnia użytkowa budynku wynosi 1.845,1 m 2. Jest ona mniejsza od dopuszczalnej strefy pożarowej dla tego typu budynku, która wynosi 8.000,0 m Budynek konferencyjny. Jest to budynek trzykondygnacyjny o wysokości H=12,80 m < 25,00 m.

Przedmiotem opracowania jest analiza stanu istniejącego Centrum Kongresowego IOR pod kątem zabezpieczeń przeciwpożarowych w zakresie stref i oddzieleń przeciwpożarowych i opracowanie rozwiązań

3 Jest budynkiem średniowysokim (SW) zaliczonym do kategorii zagrożenia ludzi ZL I. W budynku znajduje się jedna sala konferencyjna dla 120 osób, jedna sala dla 80 osób, kawiarnia oraz hall i komunikacja. Klasa odporności pożarowej: "B". Powierzchnia użytkowa budynku wynosi 1.647,3 m 2. Jest ona mniejsza od dopuszczalnej strefy pożarowej dla tego typu budynku, która wynosi 5.000,0 m Budynek hotelowy z restauracją. Jest to budynek sześciokondygnacyjny o wysokości H=19,50 m < 25,00 m. Jest budynkiem średniowysokim (SW), zaliczonym do kategorii zagrożenia ludzi ZL V. Klasa odporności pożarowej: "B". Powierzchnia użytkowa hotelu wynosi 3.750,0 m 2. Jest ona mniejsza od dopuszczalnej strefy pożarowej dla tego typu budynku, która wynosi m Wnioski. Z klasyfikacji budynków, ich powierzchni oraz dopuszczalnych powierzchni stref pożarowych wynika, że budynek szkoleniowy i konferencyjny mogą stanowić jedną strefę pożarową. Ich łączna powierzchnia wynosi: 1.845,1 m ,3 m 2 = 3.492,4 m 2, która jest mniejsza od dopuszczalnej strefy pożarowej dla budynku w klasie "B" odporności pożarowej, która wynosi 5.000,0 m 2. W związku z tym Centrum Kongresowe IOR dzieli się na dwie strefy pożarowe: - strefa pożarowa nr 1 - obejmująca budynek szkoleniowy i konferencyjny, - strefa pożarowa nr 2 - obejmująca hotel z restauracją. Ściana oddzielenia przeciwpożarowego między tymi strefami w osi 1 musi mieć klasę odporności ogniowej REI 120, a drzwi zamontowane w tej ścianie EI 60. W ścianie oddzielenia przeciwpożarowego dopuszcza się wypełnienie otworów materiałem przepuszczającym światło (szkło), jeżeli powierzchnia wypełnionych otworów nie przekracza 10% powierzchni ściany, przy czym ich klasa odporności ogniowej nie być niższa niż EI 60 (obudowy na drogach ewakuacyjnych) oraz E 60 (inne obudowy).

647,3 m 2. Jest ona mniejsza od dopuszczalnej strefy pożarowej dla tego typu budynku, która wynosi 5.000,0 m 2. 3.3. Budynek hotelowy z restauracją.

4 5. Rozwiązania projektowe Piwnice. W ścianie oddzielenia przeciwpożarowego REI 120 między piwnicą budynku konferencyjnego, a hotelem w osi 1 należy zamontować przeszklone drzwi aluminiowe z samozamykaczem o odporności ogniowej EI 60, w kolorze RAL Wymiary i podział wg rys. nr 10 - "Zestawienie przegród p. poż. - zestawy aluminiowe" Parter. W ścianie oddzielenia przeciwpożarowego REI 120 między hallem wejściowym a hallem hotelowo-restauracyjnym w osi 1 należy zamontować aluminiowy, przeszklony zestaw drzwiowy z samozamykaczem o odporności ogniowej EI 60, w kolorze RAL Między recepcją a hallem windowym w osi 1 zamontować aluminiowe okno stałe o EI 60 w kolorze RAL Z uwagi na niezachowanie wymaganej odległości między hotelem, a budynkiem konferencyjnym, która powinna wynosić 8,0 m, okno w hallu hotelowym należy wymienić na okno stałe o klasie odporności ogniowej min. EI 60 (okno na drodze ewakuacyjnej). Wymiary i podział przeszklonego zestawu drzwiowego i okna wg rys. nr Piętra hotelu. Z uwagi na niezachowanie odległości 8,0 m między hotelem, a budynkiem konferencyjnym należy wszystkie okna w ścianie szczytowej na I, II, III i IV piętrze hotelu wymienić na okna otwierane (funkcja mycia okien od zewnątrz) o klasie odporności min. EI 60 (okna na drodze ewakuacyjnej) oraz E60 (pozostałe). Okna w części biurowej zabezpieczyć od zewnątrz kurtynami okiennymi rolowanymi o odporności ogniowej min. E60 (okna nie na drodze ewakuacyjnej). Wymiary kurtyn wg rys. nr 11, a okien wg rys. nr Wymagania dla kurtyn okiennych rolowanych. Kurtyny okienne rolowane E60 np.: MARC-KO lub inna wykonane są z tkaniny z włókna szklanego gr. 0,8 mm wzmocnionej nierdzewnym drutem stalowym. Tkanina jest powlekana jednostronnie lub dwustronnie

w kolorze RAL 8017. Wymiary i podział wg rys. nr 10 - "Zestawienie przegród p. poż. - zestawy aluminiowe". 5.2. Parter.

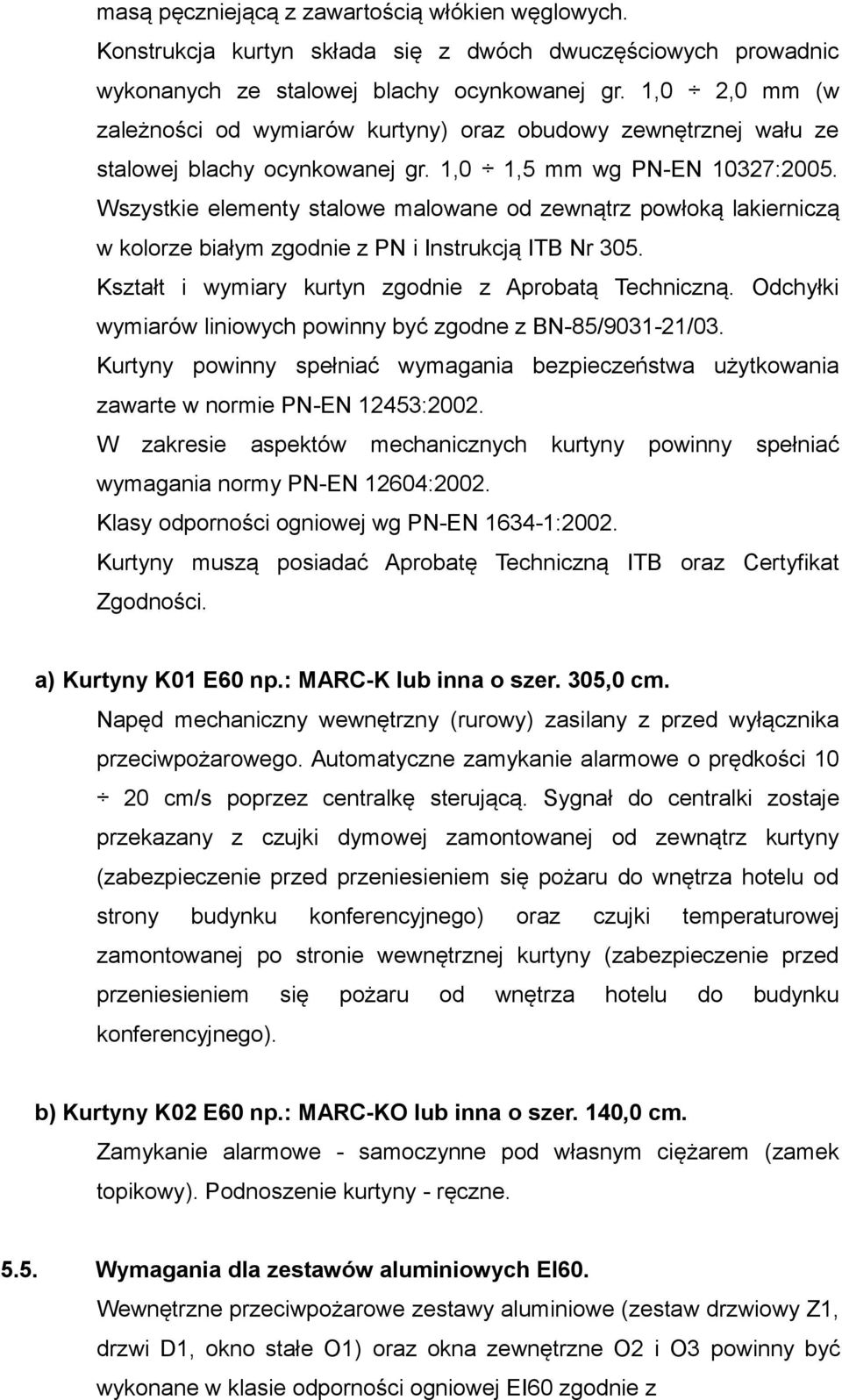

5 masą pęczniejącą z zawartością włókien węglowych. Konstrukcja kurtyn składa się z dwóch dwuczęściowych prowadnic wykonanych ze stalowej blachy ocynkowanej gr. 1,0 2,0 mm (w zależności od wymiarów kurtyny) oraz obudowy zewnętrznej wału ze stalowej blachy ocynkowanej gr. 1,0 1,5 mm wg PN-EN 10327:2005. Wszystkie elementy stalowe malowane od zewnątrz powłoką lakierniczą w kolorze białym zgodnie z PN i Instrukcją ITB Nr 305. Kształt i wymiary kurtyn zgodnie z Aprobatą Techniczną. Odchyłki wymiarów liniowych powinny być zgodne z BN-85/ /03. Kurtyny powinny spełniać wymagania bezpieczeństwa użytkowania zawarte w normie PN-EN 12453:2002. W zakresie aspektów mechanicznych kurtyny powinny spełniać wymagania normy PN-EN 12604:2002. Klasy odporności ogniowej wg PN-EN :2002. Kurtyny muszą posiadać Aprobatę Techniczną ITB oraz Certyfikat Zgodności. a) Kurtyny K01 E60 np.: MARC-K lub inna o szer. 305,0 cm. Napęd mechaniczny wewnętrzny (rurowy) zasilany z przed wyłącznika przeciwpożarowego. Automatyczne zamykanie alarmowe o prędkości cm/s poprzez centralkę sterującą. Sygnał do centralki zostaje przekazany z czujki dymowej zamontowanej od zewnątrz kurtyny (zabezpieczenie przed przeniesieniem się pożaru do wnętrza hotelu od strony budynku konferencyjnego) oraz czujki temperaturowej zamontowanej po stronie wewnętrznej kurtyny (zabezpieczenie przed przeniesieniem się pożaru od wnętrza hotelu do budynku konferencyjnego). b) Kurtyny K02 E60 np.: MARC-KO lub inna o szer. 140,0 cm. Zamykanie alarmowe - samoczynne pod własnym ciężarem (zamek topikowy). Podnoszenie kurtyny - ręczne Wymagania dla zestawów aluminiowych EI60. Wewnętrzne przeciwpożarowe zestawy aluminiowe (zestaw drzwiowy Z1, drzwi D1, okno stałe O1) oraz okna zewnętrzne O2 i O3 powinny być wykonane w klasie odporności ogniowej EI60 zgodnie z

Wszystkie elementy stalowe malowane od zewnątrz powłoką lakierniczą w kolorze białym zgodnie z PN i Instrukcją ITB Nr 305. Kształt i wymiary kurtyn zgodnie z Aprobatą Techniczną.

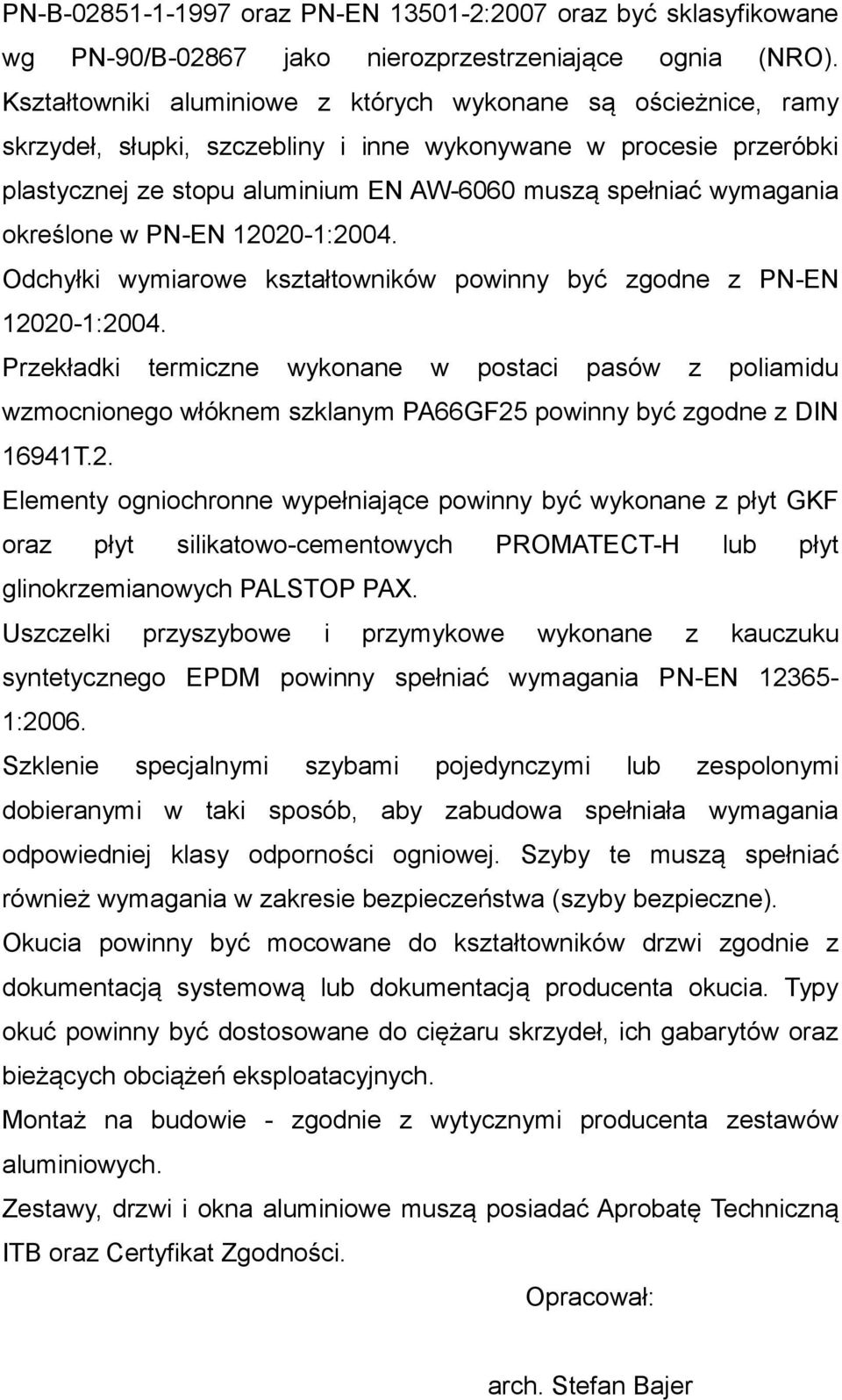

6 PN-B oraz PN-EN :2007 oraz być sklasyfikowane wg PN-90/B jako nierozprzestrzeniające ognia (NRO). Kształtowniki aluminiowe z których wykonane są ościeżnice, ramy skrzydeł, słupki, szczebliny i inne wykonywane w procesie przeróbki plastycznej ze stopu aluminium EN AW-6060 muszą spełniać wymagania określone w PN-EN :2004. Odchyłki wymiarowe kształtowników powinny być zgodne z PN-EN :2004. Przekładki termiczne wykonane w postaci pasów z poliamidu wzmocnionego włóknem szklanym PA66GF25 powinny być zgodne z DIN 16941T.2. Elementy ogniochronne wypełniające powinny być wykonane z płyt GKF oraz płyt silikatowo-cementowych PROMATECT-H lub płyt glinokrzemianowych PALSTOP PAX. Uszczelki przyszybowe i przymykowe wykonane z kauczuku syntetycznego EPDM powinny spełniać wymagania PN-EN :2006. Szklenie specjalnymi szybami pojedynczymi lub zespolonymi dobieranymi w taki sposób, aby zabudowa spełniała wymagania odpowiedniej klasy odporności ogniowej. Szyby te muszą spełniać również wymagania w zakresie bezpieczeństwa (szyby bezpieczne). Okucia powinny być mocowane do kształtowników drzwi zgodnie z dokumentacją systemową lub dokumentacją producenta okucia. Typy okuć powinny być dostosowane do ciężaru skrzydeł, ich gabarytów oraz bieżących obciążeń eksploatacyjnych. Montaż na budowie - zgodnie z wytycznymi producenta zestawów aluminiowych. Zestawy, drzwi i okna aluminiowe muszą posiadać Aprobatę Techniczną ITB oraz Certyfikat Zgodności. Opracował: arch. Stefan Bajer

określone w PN-EN 12020-1:2004. Odchyłki wymiarowe kształtowników powinny być zgodne z PN-EN 12020-1:2004.
